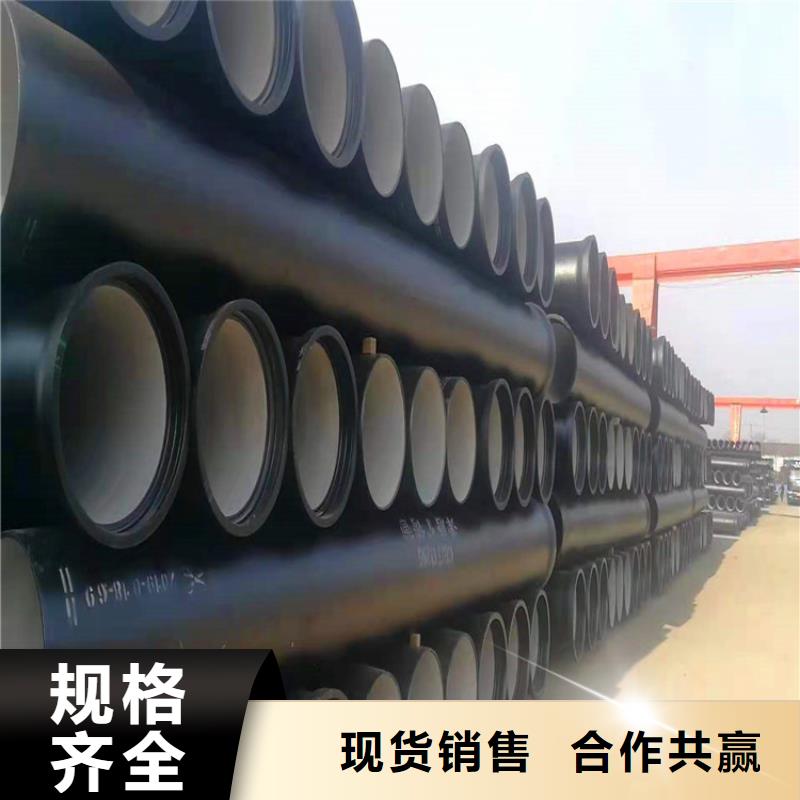

怒江球墨鑄鐵管簡介/球墨鑄鐵管 鑄鐵鋼管其實質就是球墨鑄鐵管，因球墨鑄鐵管有鐵的本質、鋼的性能，所以有此叫法。球墨鑄鐵管中石墨是以球狀形態存在的，一般石墨的大小為6-7級。質量上要求鑄鐵管的球化等級控制為1-3級，球化率≥80％，因而材料本身的機械性能得到了較好改善，具有鐵的本質、鋼的性能。退火以后的球墨鑄鐵管，其金相組織為鐵素體加少量珠光體，機械性能良好，所以又叫鑄鐵鋼管。 球墨鑄鐵管特點/球墨鑄鐵管 怒江球墨鑄鐵管具有鐵的本質、鋼的性能，防腐性能優異、延展性能好，密封效果好，安裝簡易、主要用于市政、工礦企業給水、輸氣輸油等。是供水管材的，具有很高的性價比。與PE管材相比，從安裝時間上，球墨管比PE管安裝更簡單快捷，且安裝后內外承壓力更好；從密閉性和防腐性上來看，球墨管安裝后的密閉性更好，也可以通過多種防腐手段提高防腐蝕性能；從水力性能來看，因球墨管規格一般指內徑，PE管規格一般指外徑，因為同等規格條件下，球墨管能實現更大的徑流量；從綜合安裝維護造價來看，球墨管有著更加優越的性價比。球墨鑄鐵管的主要成分有碳、硅、錳、硫、磷和鎂。內壁噴鋅，水泥沙漿防腐材料等。 金相組織/球墨鑄鐵管 在鐵素體和珠光體基體上分布有一定數量的球狀石墨，根據公稱口徑及對延伸率的要求不同，基體組織中的鐵素體和珠光體的比例有所不同，小口徑的珠光體比例一般不大于20％，大口徑的一般控制在25％左右。 力學性能/球墨鑄鐵管 編輯 小抗拉強度：420/Mpa，小屈服強度300/Mpa，小延伸率7％ 執行標準/球墨鑄鐵管 GB/T13295-2003 ISO2531/2003

怒江球墨鑄鐵管管件管件的規格尺寸以及質量要求執行GB/T13295-2013標準。W型機制排水系統地上部分安裝工藝流程接口安裝程序將接口處的管外表面擦洗干凈。將不銹鋼卡箍先套在接口一端的管身上。將橡膠圈的一端套在管接口上（一般是套在已固定好的管子或管件這一端）在管接口外壁涂一些肥皂水作為潤滑劑。再次校準管道的坡度，垂直度，方位，初步用支（吊）架固定住管道，移動不銹鋼卡套在橡膠圈外合適的位置，用專用套筒力矩扳手擰緊卡箍的緊固螺栓。 管道安裝：A，管道支架安裝：排水管每3m設一個固定支架，在兩個固定支架之間應設一個滑動支架。若兩個固定支架間距小于1.5米時可不設滑動支架。兩個接口之間至少應有一個支架。B，立管底部應用支墩或用加強型支架，立管底部轉彎處應使用雙45度彎頭連接或順水三通連接。立管轉彎處懸空轉到水平位置，應在彎頭底部設加強型固定支架。C，在連接兩個或兩個以上大便器或三個及三個以上衛生器具的污水橫管上應設置清掃口。 當污水管在樓板下懸吊敷設時，可將清掃口設置在一層地面上。污水管起點的清掃口與管道垂直墻面距離不得小于20mm，污水管起點設置堵頭代替清掃口時，與墻面及距離不得小于400mm。在轉角小余135度的污水橫管上，應設置檢查口或清掃口。污水橫管的直線管段，應按設計要求的距離怒江設置檢查口或清掃口地漏的安裝應設在地面的低點，嚴禁高出地面。 K級離心球墨鑄鐵管壁厚分級公稱壁厚按公稱直徑DN的函數關系計算，通過以下公式計算：enom＝K（0.5＋0.001DN）式中：enom——公稱壁厚，單位為毫米，DN——公稱直徑，單位為毫米，K-——壁厚級別系數，取···7，8，9，10，11，12····。離心球墨鑄鐵管的小公稱壁厚為6mm。公稱壁厚為6mm時，小壁厚為4.7mm。 公稱壁厚大于6mm時，小壁厚emin＝enom—（1.3＋0.001DN）。例如，DN100的球墨鑄鐵管，公稱壁厚enom＝9＊（0.5＋0.001＊100），根據公式enom＝5.4mm。但是離心球墨鑄鐵管的小公稱壁厚為6mm。所以DN100的K9管的公稱壁厚enom為6mm，小壁厚為4.7mm。例如，DN200的K9級球墨鑄鐵管，公稱壁厚enom＝9＊（0.5＋0.001＊200），球墨鑄鐵管施工過程中的主要技術要點如下：測量放線根據設計單位提供的控制樁基準點，按設計圖紙由專業測量人員測出管線的準確位置，標高，打50米樁及轉角，并撒石灰粉線，控制樁上標明樁號，里程，高程，轉角樁應標明角度。

怒江球墨鑄鐵管終飾層厚度測量方法 應通過測量涂覆后試片間接得到終飾涂層干膜的厚度。 在涂覆終飾涂層前，沿軸向將試片附于球墨鑄鐵管外表面上，經涂覆及修剪后該試片的小尺寸應為以下任一種： a）250mm×100mm b）500mm×50mm 在終飾涂層的涂覆過程中，試片的密度和厚度不應發生變化，在襯底溫度下形態穩定，同時作為替代表面進行涂層厚度測量。 怒江使用千分尺或特定法測量干膜厚度。 干膜的平均厚度是： ——用千分尺測量試片上均勻分布的十個點或更多個點的讀數的平均值（每個讀數應減去裸露試片的平均厚度），或用終飾涂層的平均質量（通過試片得到）和密度計算得出。 目視檢查試片終飾涂層的均勻性。若不均勻，應在試片涂層較薄的區域切下50mm×50mm的小片，依據上述方法測定局部小厚度。局部小厚度是： ——用千分尺測量50mm×50mm小片的表面上均勻分布的4個點的讀數的平均值，或用終飾涂層的質量（在50mm×50mm小片上得到）通過計算得出厚度。 另外，還可以使用合適的測量儀器，如磁性測厚儀，或能顯示干、濕厚度相互關系的“濕膜”測厚儀直接在球墨鑄鐵管上測量，也可以使用ISO 2808中的方法進行測量。

怒江球墨鑄鐵管是一種介于剛性材料與柔性材料之間的半剛性材料，它可以彌補剛性材料以及柔性材料在密封性上的不足，具體的有以下四點： （1）良好的延展性，使用中出現裂縫可能性小； （2）球墨鑄鐵管徑向剛度為普通柔性管道材料的4倍，降低了在地下發生橢圓形變形的可能性； （3）球墨鑄鐵管接口采用承插式，保證了接口部位的密封性，管道的接口位置使用的膠圈有一定的變形性能，這樣在地基出現一定變形沉降過程中保證了適應能力，避免了管道接口位置出現的滲漏； （4）球墨鑄鐵管的抗腐蝕能力較強。 2、良好的水力特性 水泥砂漿內襯金屬管道壓力流管渠水力計算公式為： 根據上式可知，水力半徑R以及管材表面粗糙系數n決定了污水管網的水壓力水力特性，在管徑恒定的情況下，粗糙系數成為了影響水力特性的主要因素，球墨鑄鐵管內部的材料為高鋁水泥襯層，較為光滑，與早期使用的管材相比，粗糙系數大于鋼管，但是小于PCCP管以及預應力混凝土管等。除此之外，球墨鑄鐵管的管道通常在6—8m，產生的局部損失減小。 3、材料使用壽命更長 怒江污水管網中要求管材有良好的耐久性，也就是使用壽命較長，而材料本身的抗腐蝕性能、材料的穩定性以及材料的抗磨損性能等都會影響到管材的使用壽命。球墨鑄鐵管在防腐方面將噴鋅、高鋁水泥內襯涂層以及瀝青漆外防腐等有效結合在一起，整體抗腐蝕能力較強，對于常見的土壤類型、酸堿性土壤均有較好的抗腐蝕性能，內襯中使用的高鋁水泥有金屬原子的存在，抗磨損性能較好。球墨鑄鐵管在機械性能方面也較好，除了材料本身有較好的穩定性之外，在抗壓、韌性、耐振動以及耐沖擊方面均有明顯的優勢。
