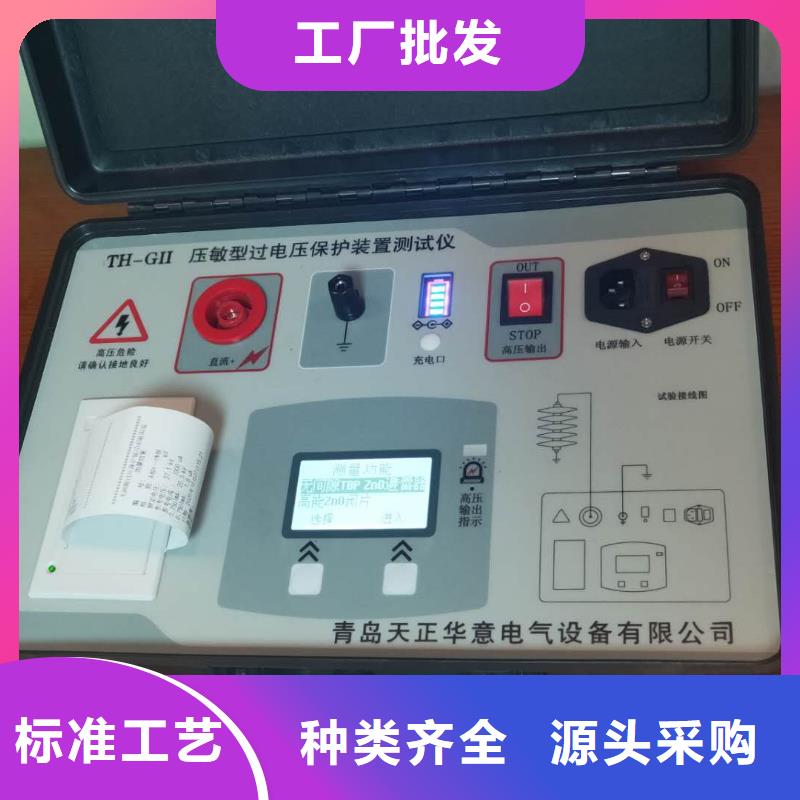

安徽亳州滅磁過電壓測試儀儀器現場接線及使用a交流耐壓試驗接線適用于干式與油浸式變壓器、電抗器、斷路器、電壓/電流互感器、套管、支柱絕緣子等交流耐壓試驗。圖2試品交流耐壓試驗接線圖b有串聯間隙過電壓保護器交流耐壓試驗接線（以A相-地接線為例）注意：試驗前應將過電壓保護器所有接線拆除，保持A、B、C三相及地線均為懸空狀態！！圖3有串聯間隙過電壓保護器試驗接線圖b無串聯間隙過電壓保護器及氧化鋅避雷器直流1mA參考電壓試驗接線（以A相-地接線為例）注意：試驗前應將過電壓保護器所有接線拆除，保持A、B、C三相及地線均為懸空狀態！！圖4無串聯間隙過電壓保護器試驗接線圖4.2.1 開關機將電源開關打至“ON”狀態，儀器顯示屏上顯示開機畫面（如圖5），將電源開關打至“OFF”狀態，儀器關閉。歡迎使用過電壓保護器測試儀圖5開機4.2.2 測量功能選擇頁面開機畫面后儀器進入“功能選擇”頁面（如圖6），有五個菜單選項： 個菜單項為“有間隙TBP”測量功能，用于有間隙過壓保護器的工頻放電電壓試驗。

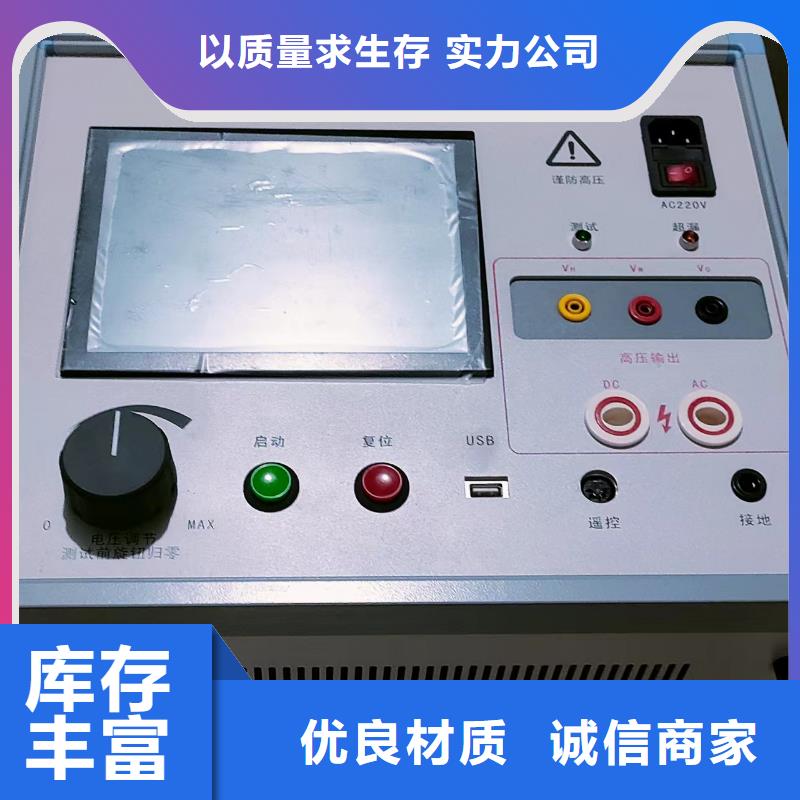

安徽亳州滅磁過電壓測試儀感謝客戶購置和使用青島天正華意電氣設備有限公司的產品，為保證用戶的人身和被測設備、正確的使用本公司產品，敬請用戶在操作之前詳細閱讀本產品說明書的全部內容。 本說明書僅適用于TH-GII型滅磁過電壓測試裝置。說明書中包含了使用須知、工作原理、技術指標和產品的使用操作方法等一系列內容。在編寫過程中我們盡力做到內容的性和準確性，如果用戶在使用過程中有疑問，或者發現有不足或錯誤之處，歡迎直接聯系本公司。 二、使用須知 滅磁過電壓測試裝置為大功率高壓輸出設備，不正確的使用可能會使儀器受損，嚴重時會危及人身，使用中請嚴格遵守本規定。 1）操作時必須戴好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊，以防高壓電擊造成生命危險！在連接和拆卸被試品時一定要在關機且復位狀態電壓輸出為“0”時。 2）儀器必須可靠接地！測試時儀器接地端與被測物體可靠連接，嚴禁開路！ 3）切勿將輸出地與交流電源線短路，造成儀器外殼帶電；切勿將高壓輸出端子與地線短路，以免發生意外！ 4）測試燈或超漏報警燈若有損壞，必須及時更換。檢查故障時必須關掉測試裝置電源。儀器空載時顯示有微小漏電流屬正常現象。 5）采用標準的電源插座（采用單相250V/10A三極標準電源插座，其接地極必須與地線連接！），需將接地端良好接地。 6）打開電源開關前要將“電壓輸出旋鈕”調到“0”。 7）供電電源為220V、50Hz工頻電源。 8）測試中和有高壓輸出時，不得接觸被試品。 9）使用環境要求：勿在腐蝕性環境中使用本產品（不要在含有腐蝕性液體和氣體的地方使用本產品，否則會對本產品造成損害）。勿在爆炸性環境下操作（不在存放有易爆品的地方使用本產品，以免造成危險）。勿在嚴重粉塵環境下操作本產品（本儀器內有大功率發熱器件，高壓可能會有打火放點現象，大量粉塵會有危險）。 注意事項：操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！電源線必須用有可靠接地的三芯線！只有在測試燈熄滅，無高壓輸出狀態時，才能進行被試品鏈接或拆卸操作！

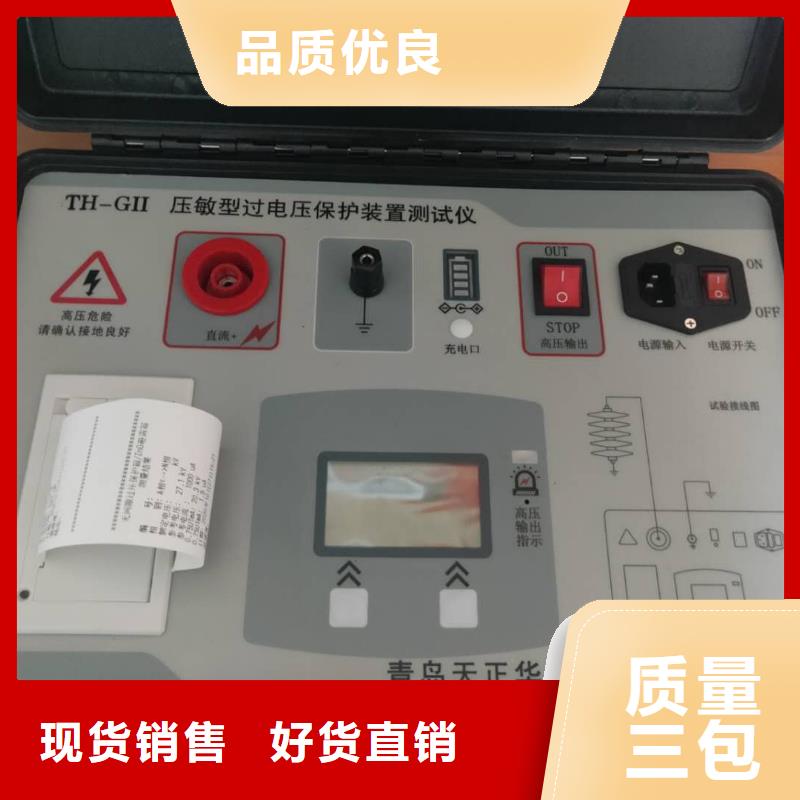

安徽亳州滅磁過電壓測試儀四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；（附圖1：LXQ-II-35消諧器測試樣例圖）（附圖2：LXQ-II-10 消諧電阻器測試樣例圖）7、如需連續測試，應在上次測量完成后，點擊“停止”按鈕后，再點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果；8、打印結果：按中文指示點擊“打印”按鈕，打印機將自動輸出本次測試結果。
