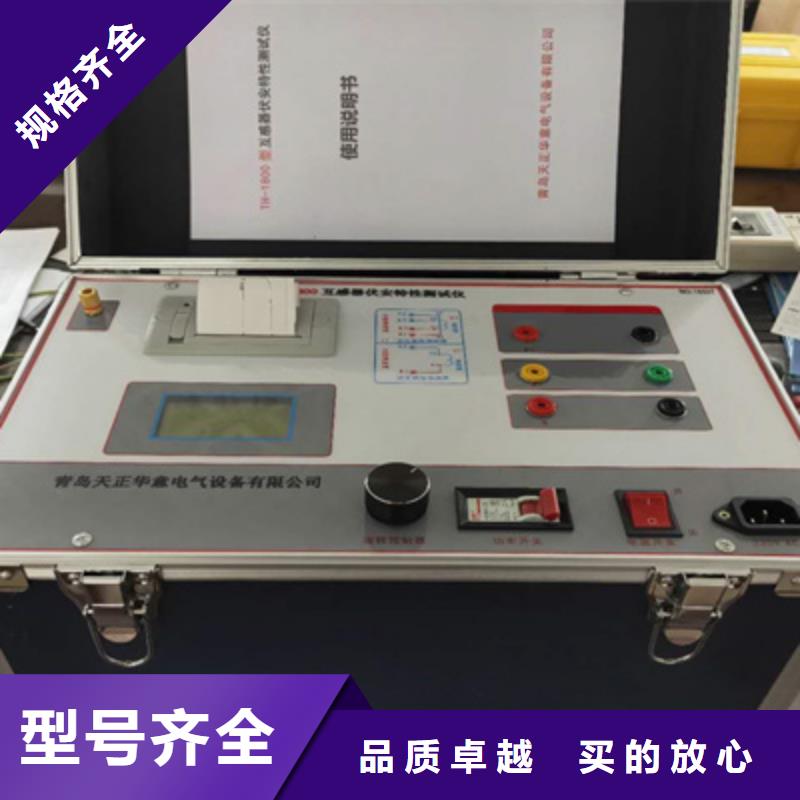

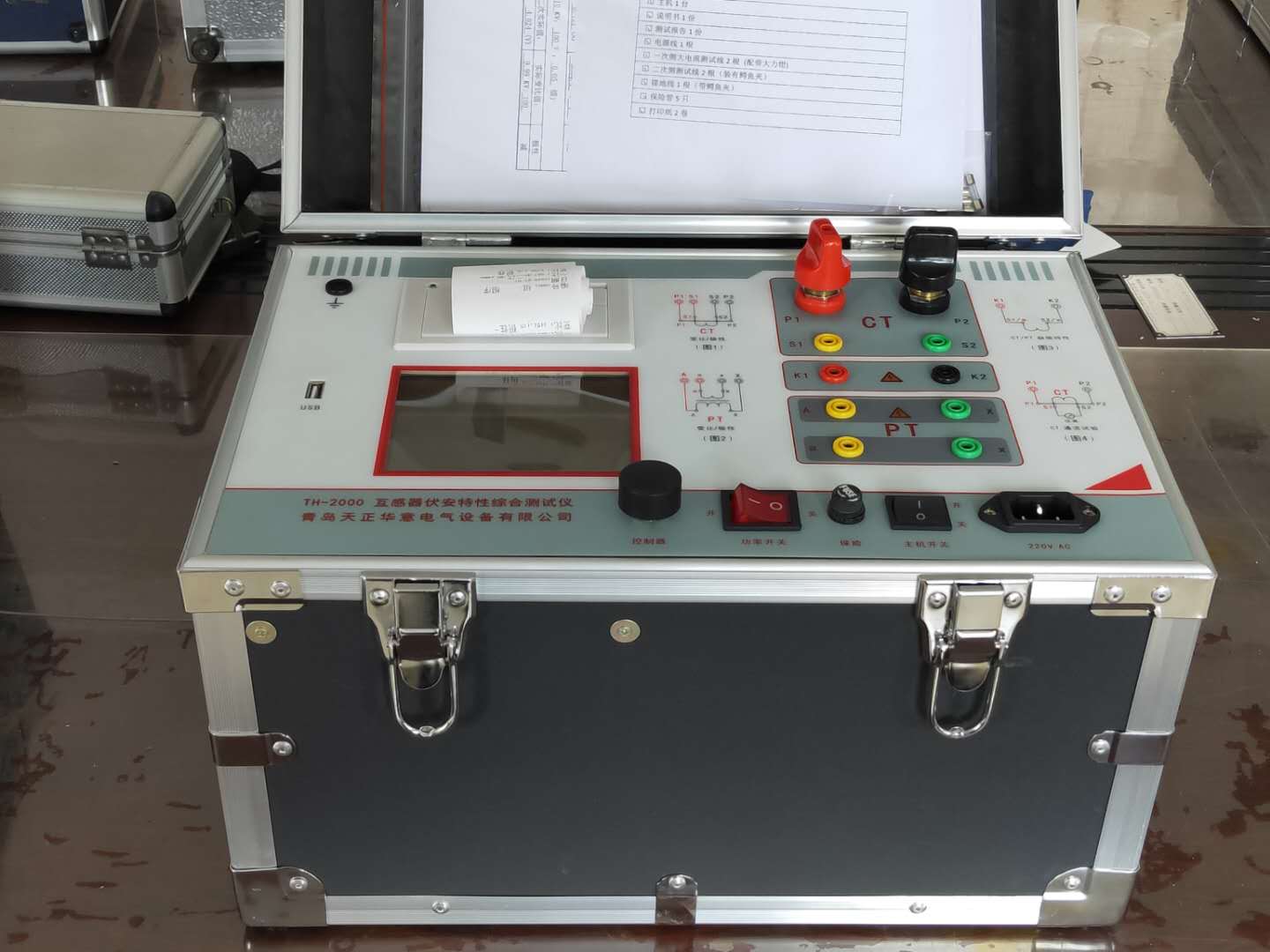

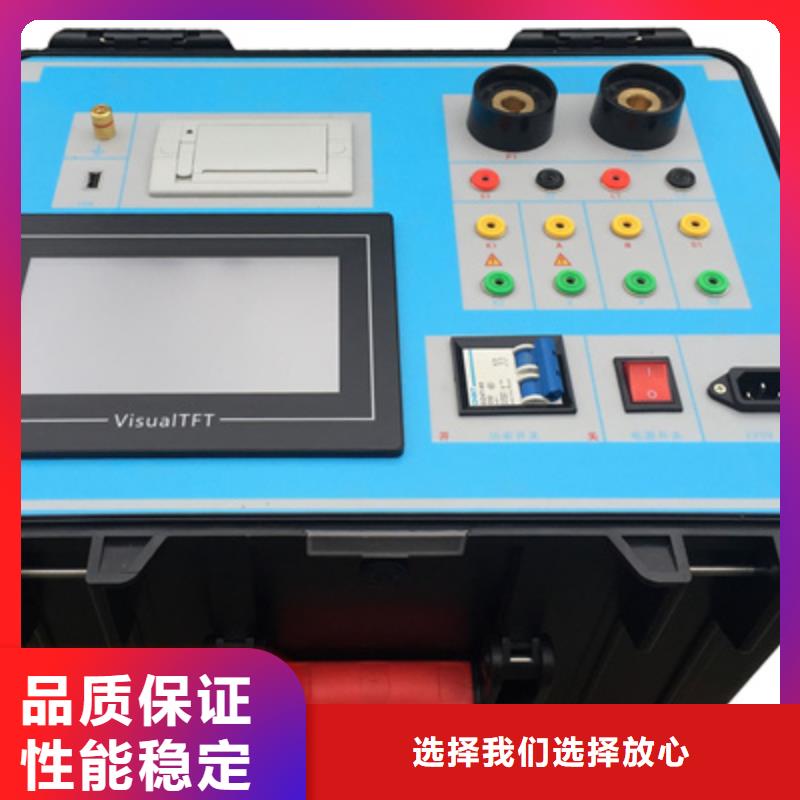

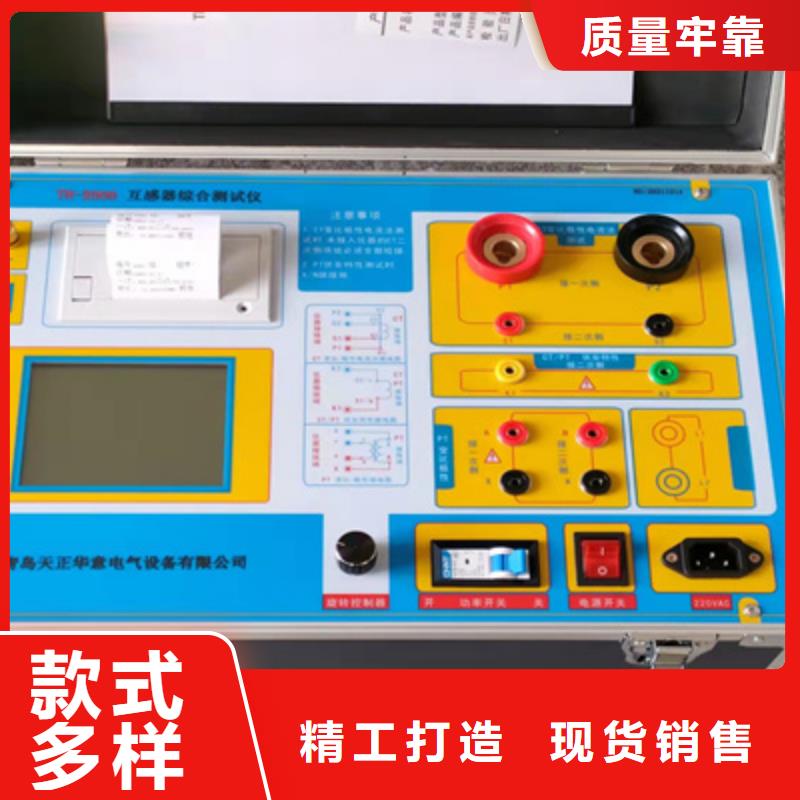

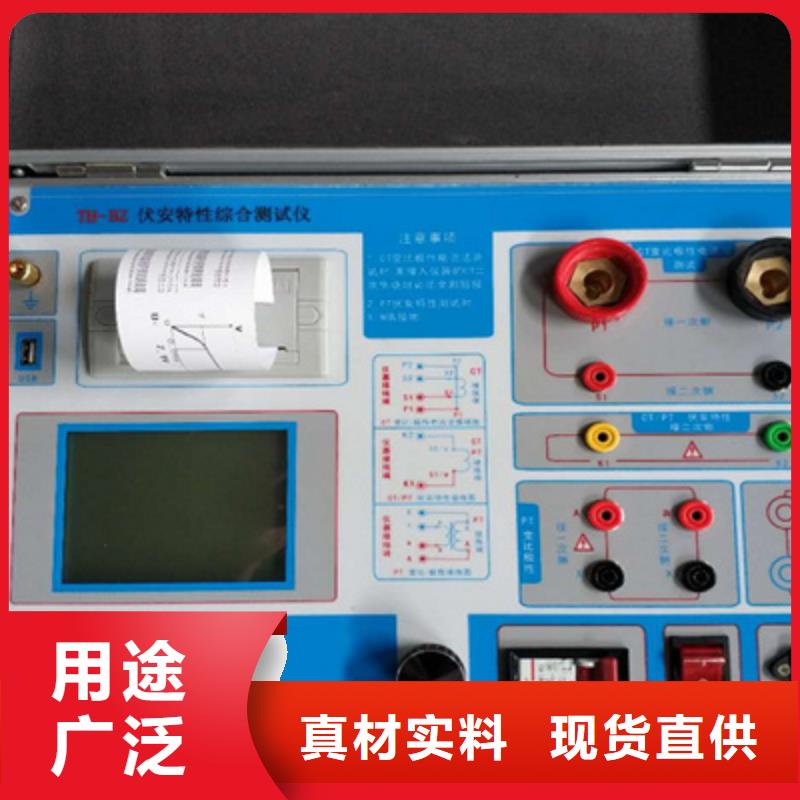

牡丹江互感器綜合測試儀

牡丹江互感器綜合測試儀尊敬的用戶：感謝您使用本公司互感器現場校驗儀。在您初次使用該儀器前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許的差別。如果有改動的話，敬請諒解！您有疑問，請與公司售后服務部聯系，我們定會解答您的問題。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！要求防止電擊和火災及人身傷害！只有經過專業培訓的人員才能操作此儀器/儀表。為了防止火災或電擊危險，在使用本產品進行試驗之前，請務必詳細閱讀本產品使用說明書，按 照產品額定值和標識及滿足要求的試驗環境進行試驗。產品輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，務必注意人身！請勿觸摸裸露的帶電金屬！若本產品有損壞或者有故障時，切勿繼續操作，請立即與本公司售后工程師聯系，及時對產品進行維修 。請勿在儀器無蓋板的情況下操作儀器/儀表。請勿在潮濕環境下操作。保持產品表面清潔和干燥。

<牡丹江>天正華意電氣設備有限公司

牡丹江互感器綜合測試儀功能特點3二、技術指標4三、結構外觀51、結構尺寸52、面板布置53、鍵盤說明6四、液晶界面主菜單界面、CT規程測試界面83、CT單點測試界面94、CT直阻測試界面105、CT變比粗測界面116、PT變比極性測試界面127、國標查詢界面138、歷史數據查閱界面149、系統設置界面14五、使用方法151．CT校驗：152．CT直阻測量：153．PT變比極性測量：16六、注意事項18前 言電流互感器是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性；因此對電流互感器的定期檢測是電力部門必須要做的工作；目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。針對以上這種情況，我公司適時研發出一種輕便實用的對電流互感器進行現場檢測的設備——電流互感器現場校驗儀；本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按標準測量電流互感器的比差和角差，還可測量電流1％~120％間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。

牡丹江互感器綜合測試儀功能特點3二、技術指標4三、結構外觀51、結構尺寸52、面板布置53、鍵盤說明6四、液晶界面主菜單界面、CT規程測試界面83、CT單點測試界面94、CT直阻測試界面105、CT變比粗測界面116、PT變比極性測試界面127、國標查詢界面138、歷史數據查閱界面149、系統設置界面14五、使用方法151．CT校驗：152．CT直阻測量：153．PT變比極性測量：16六、注意事項18前 言電流互感器是電力系統計量裝置的重要組成部件，其精度直接影響計量裝置對用戶電費計量的準確性；因此對電流互感器的定期檢測是電力部門必須要做的工作；目前國內傳統的互感器檢定方法大多采用比較測差法，即在進行檢定互感器時，將被檢互感器二次接負荷（常用負荷箱代替），與同變比的標準互感器進行比較，由升流（升壓）器給二者提供一次電流（電壓），而二者的二次差流（差壓）信號輸入校驗儀，由校驗儀測出被檢互感器相對于標準互感器的誤差。這種檢定方法，需要大電流（電壓）電源設備、同變比的標準互感器和負荷箱。當一次電流大于1000A，電源設備容量高達數十千伏安，體積龐大，且接線困難，在現場檢定互感器很不方便。針對以上這種情況，我公司適時研發出一種輕便實用的對電流互感器進行現場檢測的設備——電流互感器現場校驗儀；本儀器是在詳細分析互感器的數學模型的基礎上開發出的互感器測試儀，在進行互感器檢定時，不需要調壓器、大電流升流器和標準互感器及負荷箱，只需帶上本儀器就可按標準測量電流互感器的比差和角差，還可測量電流1％~120％間任意百分比的比差和角差；可直接測量電流互感器和電壓互感器的變比；可定性的測量電壓互感器的比差和角差；可現場測量電流和電壓互感器的實際二次負荷，檢定特別方便。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。

牡丹江互感器綜合測試儀CT主界面 ，PT主界面八.CT測試進行電流互感器測試時，請移動光標至CT，并選擇相應測試選項。8.1、CT勵磁（伏安）特性測試在CT主界面中，選擇“勵磁” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—1000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見（圖5），測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。 試驗時，光標在“停止”選項上，并不停閃爍，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖（如圖6）。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。

牡丹江互感器綜合測試儀 <牡丹江>天正華意電氣設備有限公司

牡丹江互感器綜合測試儀隨著電力系統的輸電電壓的提高，電磁式電壓互感器的體積越來越大 ，造價也越來越高，這時可以考慮采用電容式電壓互感器來代替它。與一般的電磁式電壓互感器比較，電容式電壓互感器具有以下的一些優點：1 、絕緣可靠性高。電容式電壓互感器多為油封式，耐壓高，故障少；2、價格低；可以兼作載波通訊或者高頻保護用的耦合電容，但電容式電壓互感器的誤差測量由于其容性電流太大需要采用串聯諧振的方法升壓，導致現場測試設備體積龐大接線復雜，不便攜帶。 電容式電壓互感器現場測試儀是適合于在現場對電容式電壓互感器誤差測試的全自動智能儀器，采用全新的嵌入式操作系統，功能豐富，使用方便，可以瀏覽網頁、播放影音、讀取優盤數據，在線升級。彩色9英寸觸摸式液晶顯示器，各點的誤差可以在同一屏上顯示，所有操作均可點擊屏幕菜單輕松完成。用戶不再需要配置笨重的諧振升壓器、標準電壓互感器、負載箱及調壓器（或自動檢測臺），單臺儀器就能對35kV/√3～220kV/√3之間變比的電容式電壓互感器進行快速測量。全過程（包括額定、下限的所有測量點）的測試時間不超過6分鐘（不含接線時間）。

---
