牡丹江多功能校準儀 概述：多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~50A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

<牡丹江>天正華意電氣設備有限公司 大功率標準源 牡丹江

大功率標準源 牡丹江 <牡丹江>天正華意電氣設備有限公司

牡丹江多功能校準儀 特別提示：2.1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V，操作時應注意人身。2.3、本儀器不宜在相對濕度大于80％的環境中工作；供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。2.5、關機時請切斷輸出。3、概述：多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、指針式三用表及各類直流、交流、電壓、電流表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率有兩種：定頻：50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），調頻：50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

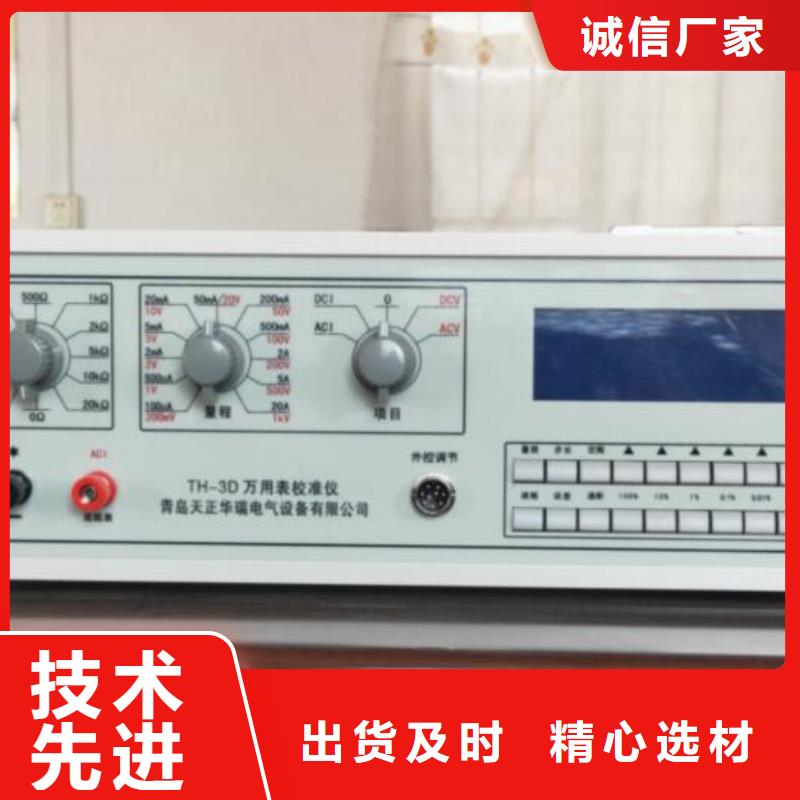

牡丹江多功能校準儀 特別提示：2.1、當儀器有輸出時，避免轉換各種開關，以免損壞儀器或被檢儀表。2.2、本儀器輸出電壓達1000V，操作時應注意人身。2.3、本儀器不宜在相對濕度大于80％的環境中工作；供電電源質量將影響輸出穩定度。2.4、作交流項目檢測時，避免在有輸出的情況下，切換頻率。2.5、關機時請切斷輸出。3、概述：TH-3D型多功能校準儀是一種大屏幕LCD顯示的數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、各種指針式三用表及直流0.2級，交流0.5級以下各類表頭。本儀器電壓輸出11檔（0~1000V）；電流輸出11檔（0~20A）；中值電阻11×2檔(10Ω~20MΩ)；交流頻率有兩種：定頻：50Hz、60Hz、400Hz、1kHz（數字合成，按鍵選擇），調頻：50Hz--1000Hz連續可調。以上項目及量程變換均通過內部精密開關轉換。LCD窗口同時顯示輸出實際值、百分比值、量限、誤差。可選擇被檢表的量限值，并可根據被檢表的刻度選擇步長。輸出調節既可采用外控編碼器調節也可采用面板按鍵數字調節，面板按鍵調節可選擇“按位”調節或者按“百分比”調節。采用的16位A/D轉換芯片，轉換速度和精度得到了大幅度提高；AC/DC采用真有效值轉換芯片，保證了交流輸出的精度。采用了新型的復合大功率放大器，輸出功率強大，可靠性高，失真度小。電壓短路、電流開路自動保護！具有數字顯示、誤差直讀、量程寬、分檔細、精度高、線性好、穩定性高、使用方便等優點！

<牡丹江>天正華意電氣設備有限公司 大功率標準源 牡丹江

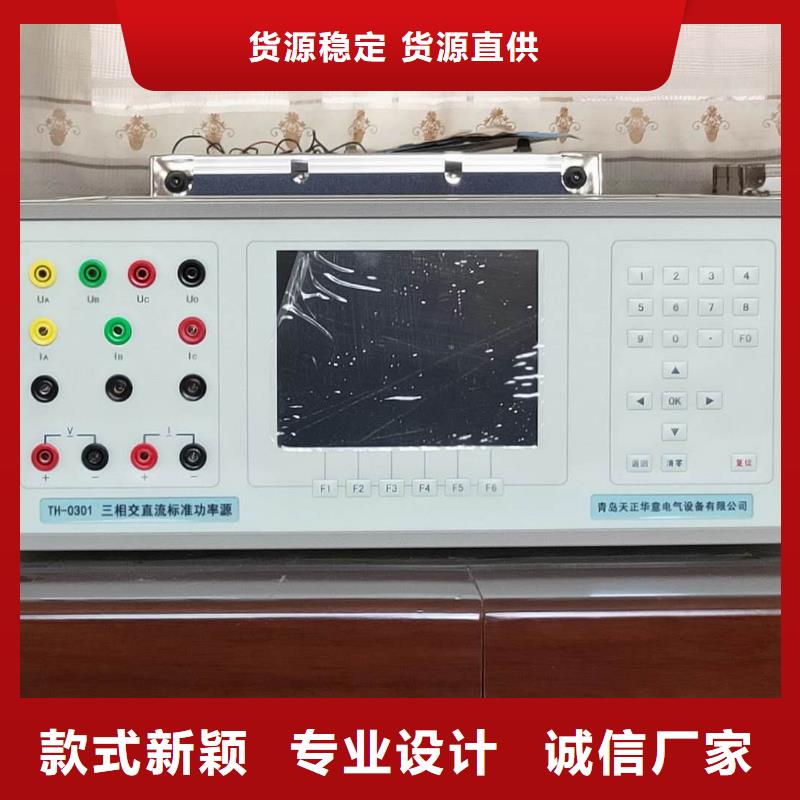

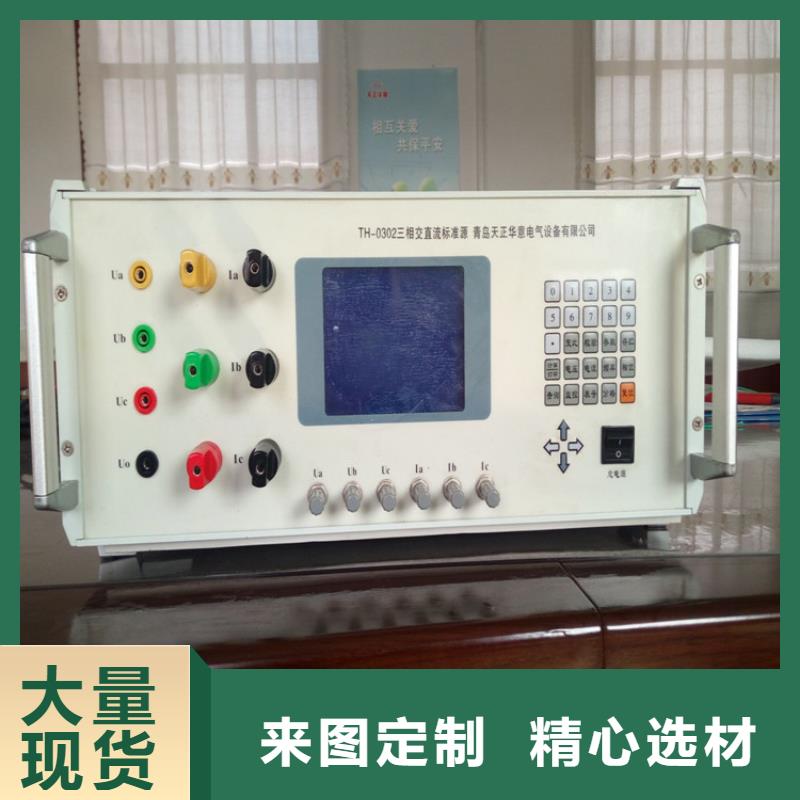

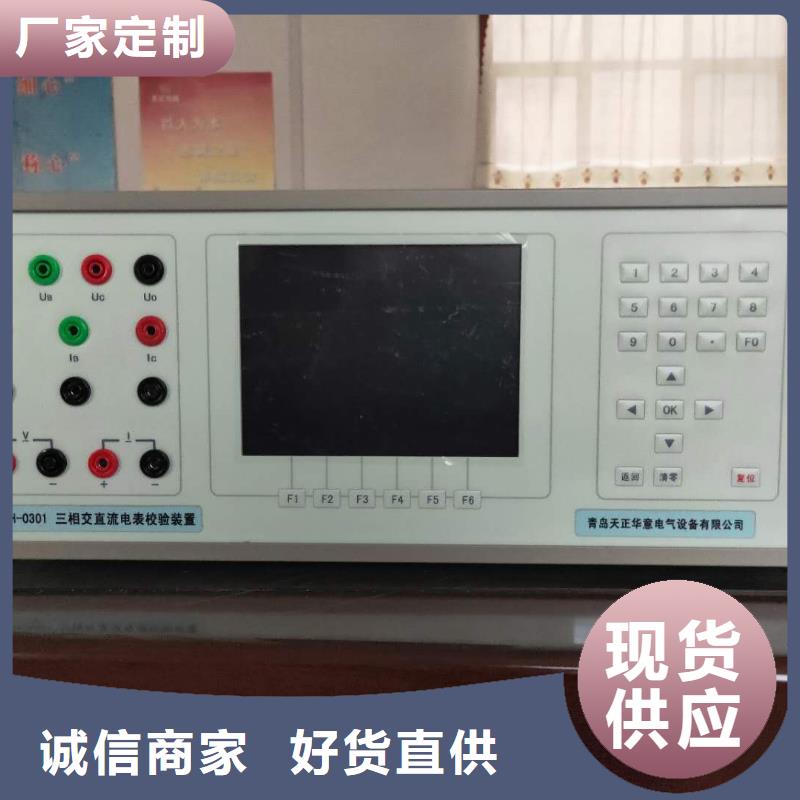

牡丹江多功能校準儀校驗電表方面的技術指標標準源輸出功率脈沖常數：×5/In(注： In為標準源內電流檔位值100、20、5、1、0.2)標準源輸出脈沖電平：5V電度表輸入脈沖路數：1路電度表輸入脈沖電平：5V以內或無源電度表誤差顯示范圍：±0.000％--±99.99％電度表誤差顯示分辨率：0.001％電度表電表常數輸入范圍：6位有效數字，允許有小數。電表校驗的試驗點包括：Imax、0.5 Imax、1.2Ib、1Ib、0.5 Ib、0.2 Ib、0.1 Ib、0.05 Ib、0.02 Ib、0.01 Ib。電表校驗可設的功率因數試驗點有1.0、0.5L 、0.8C、 0.5C。電表校驗圈數的設置范圍是1-9999。1.3 儀器作為標準源時提供的常用輸出調節試驗點電壓試驗點：10％、20％、50％、80％、、110％、120％。電流試驗點： 5％、10％、20％、30％、50％、70％、、120％。相位試驗點：0.5L、0.8L、1.0、0.8C、0.5C。三相電壓、電流的幅度可以分別調節，調節細度：10％、1％、0.1％、0.01％；調節范圍到125％。三相電壓、電流的相位、功率因數也可以分相調節，調節細度分別為10°、1°、0.1°、0.01°。UB、UC分別對UA的相位也可以分別調節。頻率的調節是三相電壓、電流一起調節的，調節細度分別為5Hz、1 Hz、0.1 Hz、0.01 Hz。1.4 供電電源單相AC 220V，50/60Hz。

牡丹江多功能校準儀測量和輸出操作在該畫面下，可以進行所有的儀表提供的輸出和測量信號的操作。打開電源，然后顯示這時可以測量電壓和輸出電壓，在附加信息欄里顯示當前測量或輸出值對應的1~5V的百分比，當測量值或輸出值超1~5V的范圍時，百分比不顯示。按Measure中的Fun鍵可進行測量型號的切換，型號按如下的順序循環切換（直流電壓→直流電流→直流毫伏→熱電阻→熱電偶→頻率→直流電壓）儀表中表示（DCV→DCmA→DCmV→RTD→3.7 充電當電池電量耗盡的時候（屏幕閃動或者按開機鍵無法開機），把充電器由此口插入進行充電，充電時候可同時進行測量或者輸出，當充電的時候，綠燈閃爍，紅燈亮時，表示已經充滿。3.8 按鍵聲音和背光控制在主畫面時候，同時按下小數點鍵和右方向鍵，可以在有無背光之間切換。在主畫面時候，同時按下小數點鍵和左方向鍵，可以在有無按鍵聲音之間切換。關機后能保持上次設定的狀態。四、注意事項?測試和輸出時，端子接線必須與操作一致。比如：在輸出端子上接測量電壓，在電流端子上測量電壓，都有可能損壞儀表。?確認每檔量程范圍，不能過量程使用。?儀表在有足夠光強處，不要使用背光，這樣可以延長電池使用時間。?當儀表從室內拿到現場并采用自動溫度補償方式，溫差較大時，應把儀表在現場適應5分鐘，使儀表內藏的溫度傳感器的溫度和環境溫度一致。從而準確測量出環境溫度值。?輸出熱電偶信號時，設定溫度應大于等于補償?shù)臏囟龋馆敵龅暮练盘枮檎怠?/p>

---
