牡丹江電容電流測試儀測試接線（1）單相電容的測量：（2）單相電容測試時，將紅測試線一端接在Ua、ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。圖17如果電容器組有多個單相電容需要測試，可以再測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。(2)三相△型電容的測量：圖18為三相△形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖18△形聯接被試電容AB 相接線圖圖19為三相△形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。 20為三相△形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

牡丹江微機型電容電流測試儀性價比高

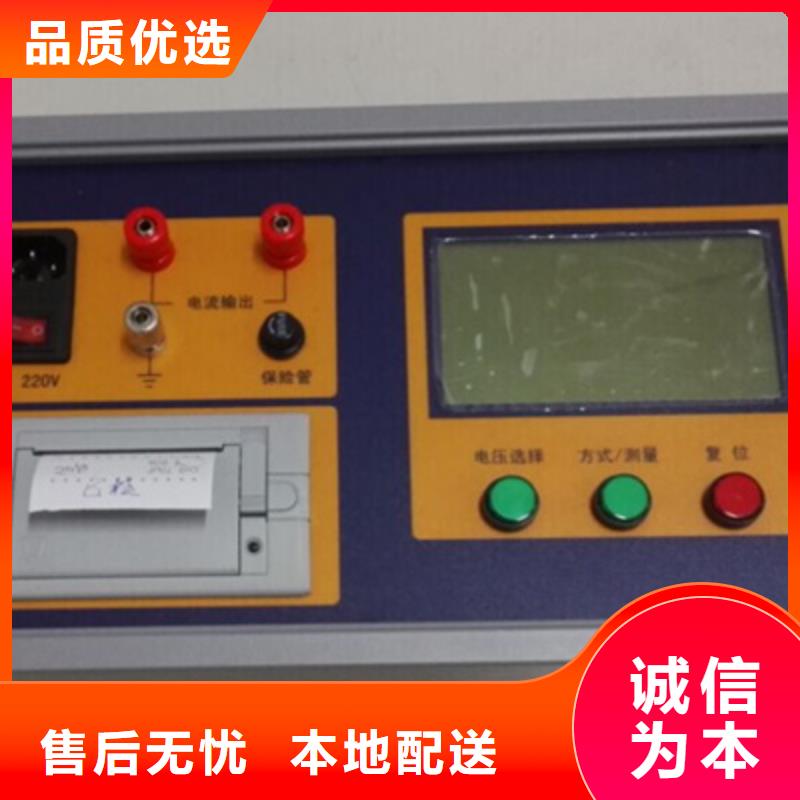

牡丹江電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3300μF（2）可測容量范圍：5 ～ 20000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

牡丹江微機型電容電流測試儀性價比高

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀測試完成，按停止鍵停止測試，分析打印并存儲數據；并聯電容測量已停止狀態：【啟動】 電源預檢、加壓啟動并進行計算測量；在電源已經啟動的狀態下為保證電源及時停止，故除暫停、停止、編號按鍵外其他按鍵無效；圖10 并聯電容暫停及停止并聯電容測量啟動狀態：【停止】 停止源的輸出、本組測試結束；請存儲數據并更換相別或組別；【暫?！?停止源的輸出、更換電流鉗測試點、并保留預檢結果及加壓值；圖11 并聯電容電源繼續并聯電容測量暫停狀態：【繼續】 不經過電源預檢、直接按照暫停前的加壓值施加相同的電壓值；并聯電容已停止狀態或暫停狀態：觸摸組別及相別的藍色區域可修改組別及相別，無論相別為A、B、C 均采用A、N輸出；【數據】 記錄電容測試過程中的原始電壓、電流、頻率及相位數據，按數據鍵進入原始數據查看界面；編號AlL為總的電壓、電流、相位及電容信息，各數字編號代表分支的電壓、電流、相位及電容信息；【存儲】 存儲該組測量原始數據及測量結果；【打印】 打印該組測量數據及測量結果；【幫助】 界面信息的操作提示及接線示意；在所有的操作模式的電源停止或暫停狀態下，均可以通過觸摸【幫助】按鍵閱讀操作提示及接線提示；在所有的電源啟動狀態下均有紅色字體的電源提示，用于提示當前操作及當前測量狀態；在所有的操作模式下均具備彈窗提醒功能：如果負載與所選模式不匹配（例如：感性負載，選擇了電容測量），彈窗提示“角度異常 請確認類別與被試品一致”；如果電源未啟動或實際加壓量與系統加壓量不一致，彈窗提示“數據可能存在異常 請管制測試結果的有效性”；如果電源過流，彈窗提示“過流保護 請檢查負載”；如果測試數據已存儲，彈窗提示“數據已存儲”；

<牡丹江>天正華意電氣設備有限公司

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對其電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。但是，現有的基于PT二次側注入信號法的測試儀體積及重量較大，便攜性較差不利于測試量較大的工況。為解決這些問題，我公司在上一代基于PT二次側注入信號法測試儀的基礎上，經過重新研發設計，開發出新一代手持式電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，將連個頻率的注入信號整合為一個波形，采樣后再通過傅里葉變換提取各個頻率的角度與幅值，因此一次測試就可得出測量數據。提高了測試效率。與前一代相比，新一代體積和重量都大大減小，更加便于攜帶和現場測試。加入新的測量方法，以解決4PT連接方式電網電容電流測試精度不高的問題。該測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

牡丹江微機型電容電流測試儀性價比高

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3300μF（2）可測容量范圍：5 ～ 20000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀但是，現有的基于PT二次側注入信號法的測試儀體積及重量較大，便攜性較差不利于測試量較大的工況。并且，此類測試儀對于4PT連接方式的電網，測量精度極低，難以滿足用戶需求；需要改變PT連接方式才能準確測量系統電容電流。為解決這些問題，我公司在上一代基于PT二次側注入信號法測試儀的基礎上，經過重新研發設計，開發出新一代產品電容電流測試儀。采用全新硬件結構和速度更快的ARM處理器及AD轉換器，內置全新的全數字變頻逆變電源，效率高、發熱量小、體積小、重量輕。與前一代相比，新一代體積和重量都大大減小，更加便于攜帶和現場測試。針對4PT連接方式內置變壓器中性點信號注入測試法和補償電容器中性點信號注入測試法，以解決4PT連接方式電網電容電流測試精度不高的問題。在任何時刻（包括測量過程中）都可準確測量零序3U0電壓，從而便于用戶判斷系統工作狀態；并且在測試過程中，如果零序3U0電壓過高可自動停止測量過程。該測試儀采用工業彩色液晶屏（強光下可讀）、中文菜單、人機交互更加友好，并且具備U盤存儲和數據打印等功能。接線簡單、測試速度快、測試穩定性和數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

牡丹江微機型電容電流測試儀性價比高

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀產品概述無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司經過攻關，終研制出一種利用新試驗方法進行測量的儀器，這就是“型電容電感測試儀”。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單個電容器，同時也能夠測量各種電抗器的電感，本儀器還能測量工頻狀況下的電流，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀功能特點?本儀器可在不拆線情況下測量成組并聯電容器的單個電容（單相電容及三相電容均能測量），同時本儀器也能測量各種電抗器的電感量，還可以做為工頻電流測試儀使用，一機三用，滿足現場的多種使用，?測量時本儀器顯示測量電容值或電感值的同時還可以顯示測量的電壓、電流、功率、頻率、阻抗、相位角等數據，以便更好的分析試品的好壞；?儀器采用240×128大屏幕帶背光的液晶顯示，白天夜間均能清晰觀察，中文菜單提示，操作簡便。?儀器內置大容量非易失性存儲器：可存儲50組測量數據。?儀器內置高精度實時時鐘功能：可進行日期及時間校準。?儀器自帶高速微型熱敏打印機：可打印測量及歷史數據。?儀器試驗電源過流保護功能：電源輸出短路不會損壞儀器。三、技術指標輸出電壓 ~2V~20V測量范圍 電容：2uF～2000uF電感：1mH～10H電流：50mA～10A電壓: 0~ ~25V測量精度 電容：±(1%+2字)電感：±(1%+5字)電流：±(1%+2字)電壓：±(1%+2字)外形尺寸 350mm×230mm×190mm儀器重量 8kg

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀無功補償電容器是滿足電力系統無功平衡的重要設備。近年來無功問題得到了電業部門的普遍重視，無功補償成套裝置已大量投入配電網運行。電能供給要求系統有功與無功實時平衡。因此，無功補償裝置應滿足自動跟蹤、實時補償的要求，這就不可避免地要頻繁投、切無功補償電容器組。電容器組的投、切操作，就會產生過電流與過電壓沖擊，引起電容器損壞。為保證設備的可靠性，早期發現電容器缺陷，避免故障擴大，需要定期進行檢測。而在現場電容器都是成組并聯的，傳統方法是將電容匯流排拆除，然后用老式電容表進行測量，由于電容器組是由幾十至上百個小電容器組成，要拆線測量電容量的工作量很大，而且經常拆線會使得螺絲滑牙或沒有上緊而留下隱患，也容易造成電容的二次損壞。因此，非常期望有一種測試儀器不用拆線就能測量各個小電容器的電容量，減輕檢修人員的負擔，提高檢修工作的效率，提高配電網運行的性。針對現場的實際情況，我公司研制出一種三相全自動電容電感測試儀。該儀器可以在不拆線的狀態下，測量成組并聯電容器的單相電容或各種組合連接類型的三相電容器，同時也能夠測量各種電抗器的電感，該儀器接線方便，操作簡單，減輕了檢修人員的工作負擔，大大提高了現場的測試效率，為電網的正常運行提供了保障。

<牡丹江>天正華意電氣設備有限公司 牡丹江微機型電容電流測試儀性價比高

牡丹江微機型電容電流測試儀性價比高
牡丹江電容電流測試儀配電網中PT接線方式及PT的變比配電網中的PT接線方式和PT的變比會對測試儀的測量結果產生很大的影響，如果PT的接線方式和變比選擇不正確，測量結果將不是系統的真實電容電流值，而是真實值乘以兩變比之商的平方倍。因此為了測得正確的數據，在測試前必須對配電網中PT的接線方式及PT變比有一個清晰的了解。目前，我國配電網的PT接線方式有以下幾種：1、3PT接線方式這種接線方式分“N接地”、“B相接地”兩種，分別如圖 4和圖 5所示。對于這兩種方式，均從N-L兩端注入測試信號。根據所用PT的不同，分成三種類型：3PT： 、 3PT1： 、 3PT2： 。圖 4 N接地方式圖 5 B相接地方式圖 4、圖 5所示的系統運行方式是從開口三角測量系統容流時所必須的運行方式，而對于一般的配網系統，并不都是處于這樣的運行方式下，例如在系統中還接在消弧線圈、PT高壓側中性點接有高阻消諧器、PT開口三角接有二次消諧裝置等。這時，必須將運行方式轉換為圖 4或圖 5所示的運行方式。常見的采用3PT接線方式的配網其運行方式如圖 6所示：圖 6 常見的采用3PT接線方式的配網運行方式測試步驟：（1）檢查測量用的PT高壓側中性點是否安裝有高阻消諧器，如有，將其短接。從測量原理可知，選用哪組PT進行測量，我們就只考慮這組PT的接線情況。而無需關心系統內的其他PT的情況。如果系統中有些PT安裝高阻消諧器，有些沒安裝，則完全可以從沒有安裝高阻消諧器的PT進行測量，這樣可以省去短接消諧器的工作。（2）檢查消弧線圈是否全部退出運行。在有電氣聯系的被測電壓等級系統中所有消弧線圈均要退出運行，并非只退出該變電站的消弧線圈。同時只考慮被測電壓等級的情況，無需考慮其他電壓等級的情況。例如，被測變電站A為10kV系統，并通過聯絡線與變電站B的10kV系統相連，變電站A有2臺消弧線圈，變電站B有1臺消弧線圈，則測量時有電氣聯系的這3臺消弧線圈均要退出運行；而35kV系統有無消弧線圈則無需考慮。（3）退出PT 開口三角的消諧裝置。如果經過實測證明，開口三角所接的某些廠家某些型號的二次消諧裝置對測量結果沒有影響，則消諧裝置可以不退出運行。一般對于微電腦控制的消諧器，其只有在系統有諧振發生時才動作，該類消諧器一般對測量無影響。（4）如果PT二次側并列運行（很少見），則將其改為單獨運行。

---
