| 產品參數 | |
|---|---|
| 產品價格 | 電議 |
| 發貨期限 | 電議 |
| 供貨總量 | 電議 |
| 運費說明 | 電議 |
伍賀機電科技有限公司(牡丹江分公司)擁有幾十名專業技術人才、熟練的生產和工程施工人員。并獲得相關資質,是一家專業從事 恒流閥設計、制作、銷售于一體的廠家。全心致力于科研成果轉化為產品的銷售與服務。 我們的宗旨是兢兢業業為顧客提供性價比高的 恒流閥及周到的服務。全體員工本著“誠信強企，人品造牌”的我公司信念，以締造物美價廉的產品為己任，不斷促使我們進行技術革新、產品創新，以良好有效的 恒流閥產品和無微不至的服務來回報社會和百姓。
一、 結構和原理：
1、 本體
2、 測量管
3、 浮子
4、 表頭
5、 磁耦合系統
6、 電氣電纜
二、 技術參數：
測量范圍 水 (20℃) 1～100000 l/h
空氣（0.1013MPa20℃） 0.5～3000000 l/h
量程 比 10:1
精度等級 2.5級/4.0級
工作壓力 Max 16MPa
介質溫度 標準型 -40℃～+120℃
環境溫度 -40℃～+80℃
連接口徑與介質粘度 1/4”NPT, 3/8” NPT 1/2” NPT≤5mPa.s
3/4”NPT，1” NPT ≤250mPa.s
輸 出 標準號:二線制4～20mA(24VDC供電)
供 電 24VDC±20%
連接方式 側進測出型：1/4” NPT
下進上出型：1/4”NPT, 3/8”NPT, 1/2”NPT，3/4”NPT，1” NPT內螺紋，法蘭，卡套等
電氣接口 M8×1或用戶提供規格
防護等級 IP65
防爆標志 本安型：ExiaIICT3～6
三、 選型說明：
| WHLF |
| |||||
| 流向 | V 下進上出、垂直安裝，可選材質：304、316、Ni、Ti，可選連接：法蘭，螺紋 | |||||
| H 側進側出、可選材質：304、316，可選連接：1/4”NPT | ||||||
| 接液材質 | R0 304 | |||||
| R1 316 | ||||||
| Ni HC-276 合金 | ||||||
| Ti 鈦合金 | ||||||
| 止檔及〇型圈材質 | 1 PTFE/Buna，四氟乙烯+丁晴橡膠 | |||||
| 2 PVDF/ Viton，聚偏氟乙烯+丁晴橡膠 | ||||||
| 3 PVDF/ Buna，聚偏氟乙烯+丁晴橡膠 | ||||||
| 4 PTFE/ Kalrez，四氟乙烯+全氟化橡膠 | ||||||
| 針閥 | A 無閥 | |||||
| N 進口閥門 | ||||||
| M 出口閥門 | ||||||
| 指示器及輸出類型 | Z 指針指示 | |||||
| D 指針+4～20mA兩線制（24V供電） | ||||||
| EK1 上限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK2 下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK3 上下限報警 指針雙指示+三線制輸出（24V供電） | ||||||
| EK4 上限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK5 下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| EK6 上下限報警 指針雙指示+二線制輸出（8.2V供電） | ||||||
| 口徑 | 1 法蘭 | |||||
| 2 螺紋 | ||||||
| 3 卡套 | ||||||
| 4 其它 | ||||||
|
| ||||||

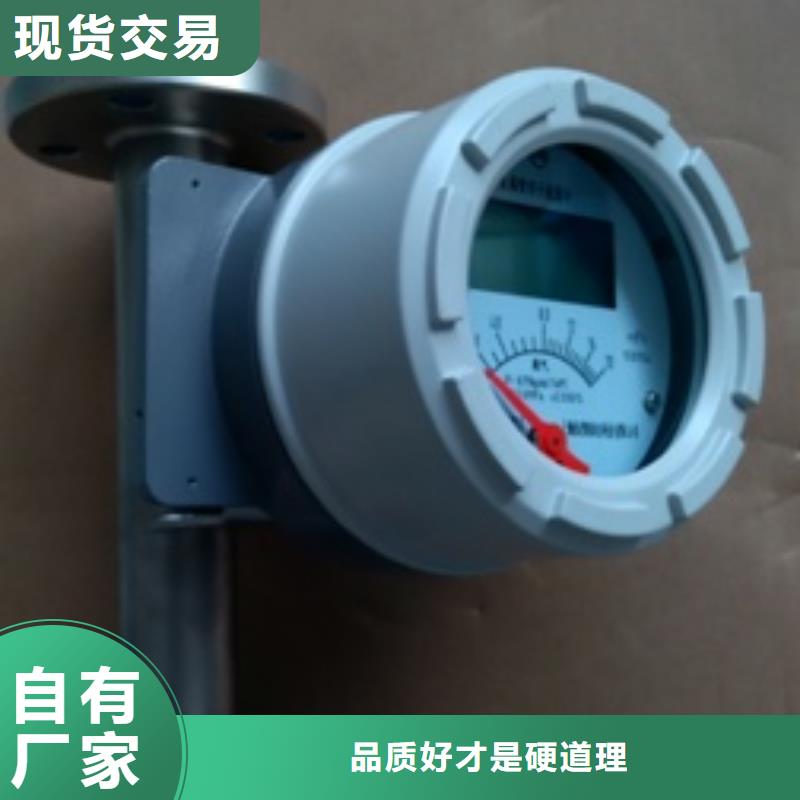

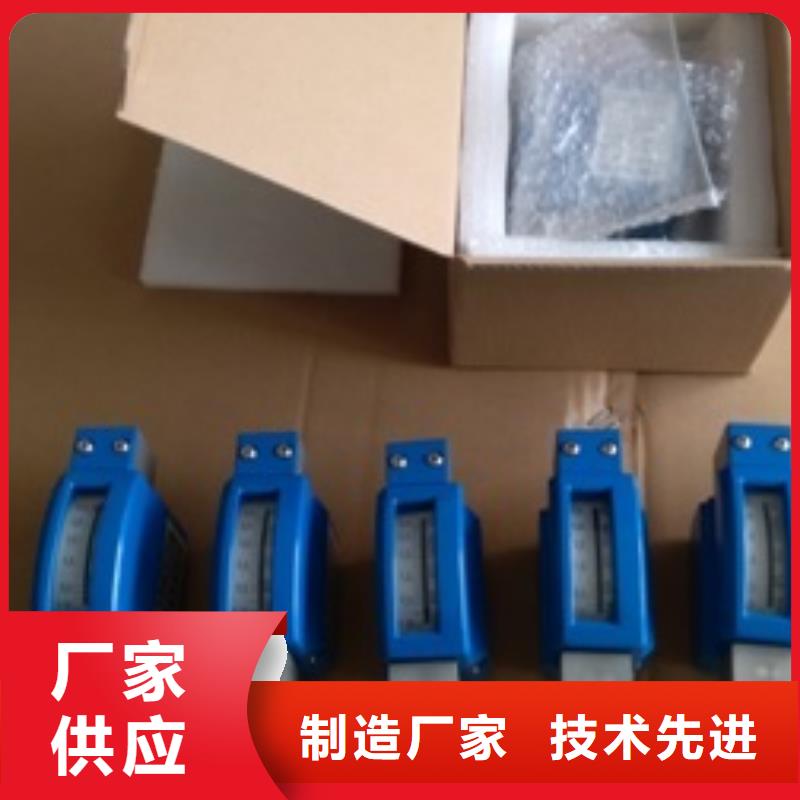

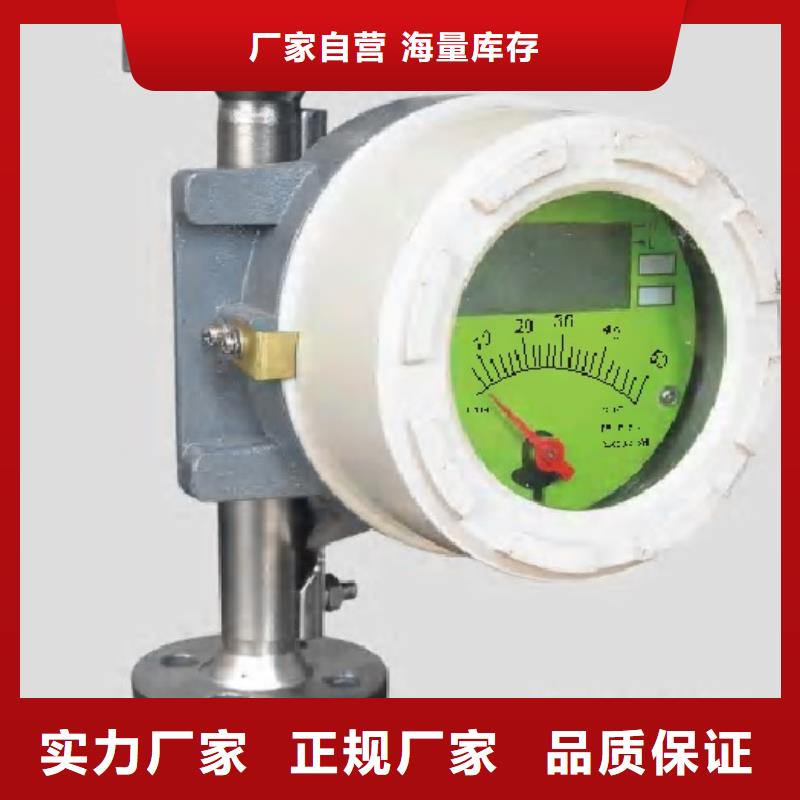

FDK 系列小流量金屬管浮子流量計
一、概述
FDK 系列是小流量金屬管浮子式流量測量儀表，可測量液體、氣體或蒸汽，該儀表采用變面積 式測量原理，測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，亦可選配入口壓力變化或出口壓力變化的壓力調節器（恒流閥），廣泛應用于石油、 化工、化纖、鋼鐵、食品、輕工、制藥等行業的小流量測量和過程控制。
FDK系列為現場指示型儀表，可選裝一個或二個本安防爆型報警開關（需配備關聯設備）；FDK37 系 列為電遠傳型儀表，輸出 4～20mA 電流號（兼容 HART 通訊協議），同時采用 LED 光柱現場指示流量。
二、型號命名
| FDK |
|
|
|
| |||||
|
| 32/37 | 水平連接 | 結構形式（介質流向） |
| |||||
|
| 34 | 垂直連接 |
| ||||||
|
|
|
| /1 | 1/4”NPT 標準連接 | 結構形式（介質流向） |
| |||
|
|
|
| /2 | 其它 |
| ||||
|
|
|
|
|
| |||||
|
|
|
|
| /R0 |
| 304 |
| 接液材質 |
|
|
|
|
|
| /R1 |
| 316L |
|
| |
|
|
|
|
|
|
|
|
| ||
|
|
|
|
|
|
| K1 | 帶一上限報警點 |
|
|
|
|
|
|
|
|
| K2 | 帶一下限報警點 | 附加功能 |
|
|
|
|
|
|
|
| K12 | 帶一上限和一下限報警點 |
|
|
|
|
|
|
|
|
|
| |||
| 舉例說明：FDK32/1/R0/K1 注：水平連接，接口1/4”NPT,材質304不銹鋼，帶一點上限報警 |
| ||||||||
三、主要技術參數
1、 1、測量范圍：水（20℃） 0.3～100L/h
空氣（20℃ 101325Pa）5～3400L/h
2、量 程 比：10∶1
3、準確度等級：4.0,2.5
4、 工作壓力：2.5MPa 或 6.4MPa， 13MPa
5、介質溫度：—80～＋150℃， 250℃
6、環境溫度：—25～＋65℃
7、連接方式：1/4″NPT 內螺紋，可選Φ6（Φ8）卡套連接或按用戶要求 8、限位報警：1～2 個報警開關（可選，防爆等級 ExiaIICT3—T6）
9、電遠傳：電源電壓：24(1±10%)V DC
輸出號：(4～20)mA DC，二線制(兼容 HART 通訊協議) 負載電阻：≤500Ω (24V DC)
10、防護等級：IP65
四、主要零部件材質
| 零 部 件 | 標 準 |
|
| 特 殊 |
|
|
|
|
|
|
| 基 座 | 304 |
| 316L | 或按用戶要求 |
| 錐管浮子 | 304 |
| 316L | 或按用戶要求 |
| 指示器外殼 |
| 鑄 鋁 |
| |
