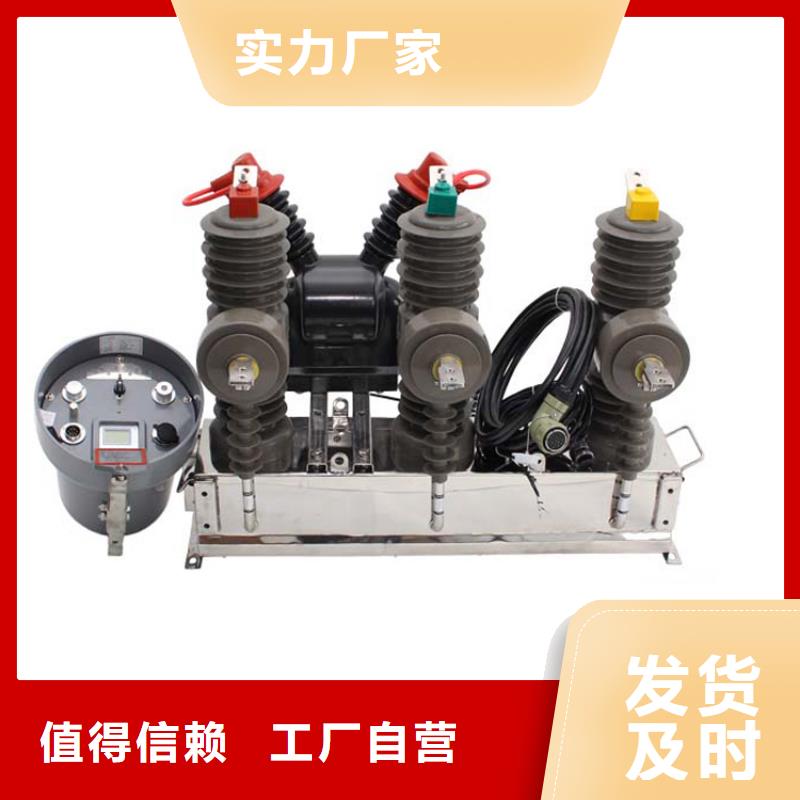

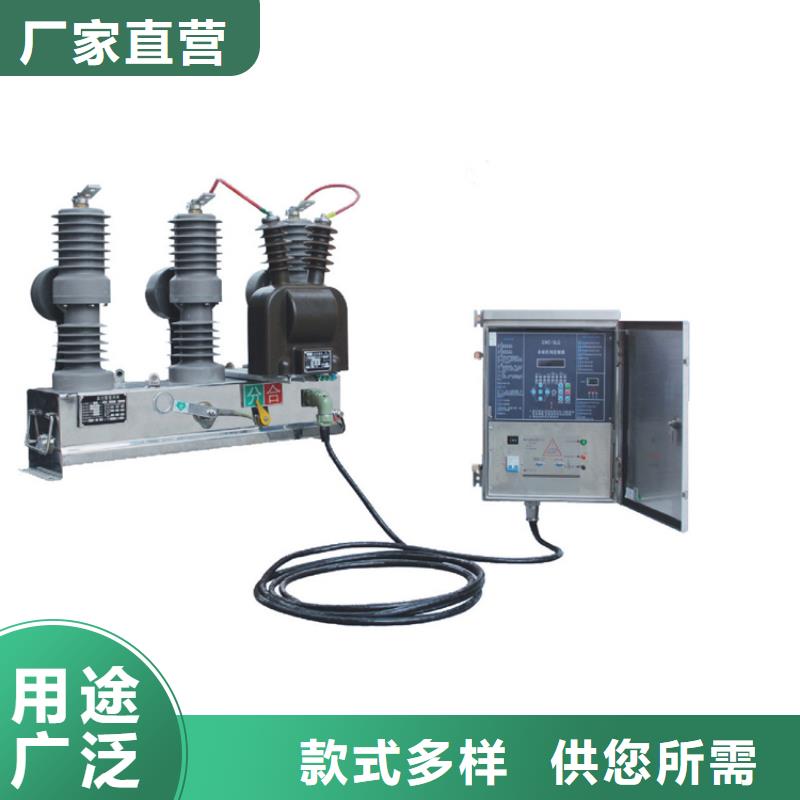

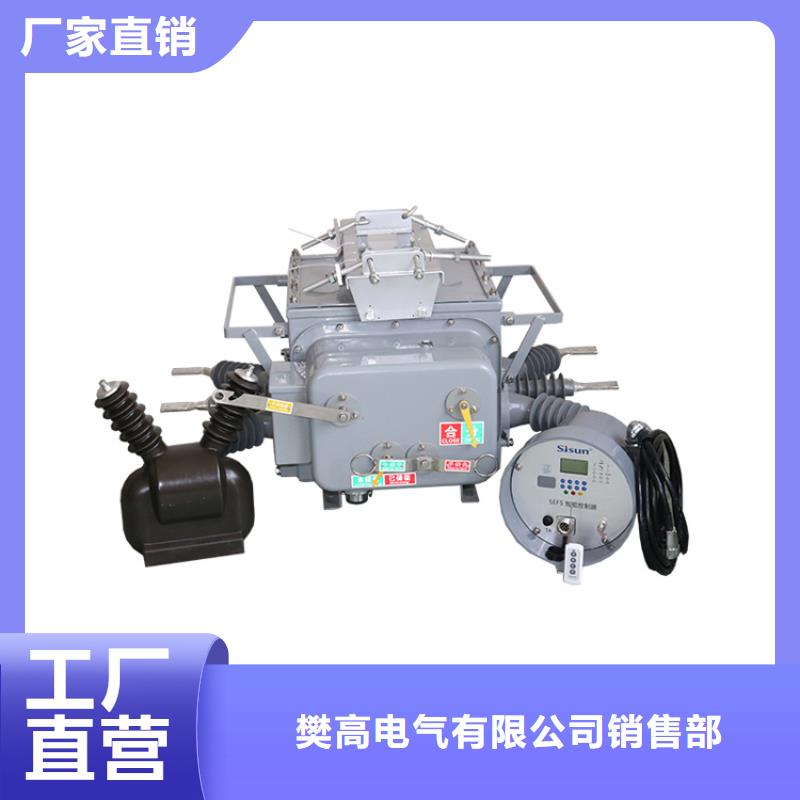

也可以是可抽出式的，還可安裝于框架上使用工作原理編輯永磁操動機構原理當斷路器處于合閘或分閘位置時，線圈中無電流通過， 磁鐵利用動靜鐵芯提供的低磁阻抗通道將鐵VS1(VBM7)-12側裝式[1]芯保持在上下極限位置，而不需要任何機械鎖扣。當有動作號時，合閘或分閘線圈中的電流產生磁勢，VS1-12真空斷路器VS1-12真空斷路器動、靜鐵芯中由線圈產生的磁場與永磁體產生的磁場疊加合成，動鐵芯連同固定在上面的驅動桿，在合成磁場力的作用下，在規定的時間內以規定的速度驅動開關本體完成開合任務。此機構之所以被稱為兩位式雙穩態原理結構，是由于動鐵芯在行程終止的兩個位置，不需要消耗任何能量即可保持。而傳統的電磁機構，動鐵芯是通過簧的作用被保持在行程的一端，而在行程的另一端，靠機械鎖扣或電磁能量進行保護。由上述可知，永磁操動機構是通過將電磁鐵與 磁鐵特殊結合，來實現傳統斷路器操動機構的全部功能：由 磁鐵代替傳統的脫鎖扣機構來實現極限位置的保持功能，由分合閘線圈來提供操作時所需要的能量。可以看出，由于工作原理的改變，整個機構的零部件總數大幅減少，使機構的整體可靠性有可能得到大幅提高。由于永磁機構本身的特點，可以提高斷路器的可靠性，同時合分閘特性又只與線圈參數有關，因此永磁機構的分合閘特性可以通過電子或機系統來控制，實現速度特性的智能控制，具有自檢測功能。控制回路可采用電子控制、外接合閘直流接觸器。滅弧室滅弧原理VS1-12/ M斷路器(配永磁操動機構)采用真空滅弧室，以真空作為滅弧和絕緣介質，滅弧室具有極高的真VS1-12真空斷路器VS1-12真空斷路器(5張)VS1-12真空斷路器，空度，當動、靜觸頭在操動機構作用下帶電分閘時，在觸頭間將會產生真空電弧，同時由于觸頭的特殊結構，在觸頭間隙中也會產生適當的縱磁場，促使真空電弧保持為擴散型，并使電弧均勻分布在觸頭表面燃燒，維持低的電弧電壓，在電流自然過零時，殘

并通過模擬滅弧室真空測量實驗對分析結果進行驗證，借此探索出真空斷路器滅弧室內真空度與滅弧室外電場電位間的對應關系，為實現真空斷路器高真空度在線監測和狀態評估提供參考。目前真空斷路器憑借著優越的性能而在中壓領域得到廣泛普及，并且正在不斷地向低壓領域和高壓領域進軍，而真空滅弧室又被視為真空斷路器的核心部件，因此真空滅弧
室的研制和開發被學者們給予高度的重視。隨著當今大氣環境質量問題越來越引起人們的高度重視，真空斷路器在未來完全替代SF6 斷路器將成為發展的必然趨勢。真空滅弧室對電弧的控制是通過電流流過觸頭時產生磁場來實現的，不同結構的觸頭可以產生不同方向的磁場。一種是產生橫向磁場并施加在真空電弧上來驅使集聚型電弧在洛倫茲力的作用下在觸頭的表面以極高的速度旋轉，減小陰極斑點和陽極斑點對電極表面的燒蝕時間;另一種是產
生縱向磁場并施加在真空電弧上以減小電弧的電流密度，使真空電弧在大電流情況下仍然保持擴散形態。目前縱向磁場觸頭結構在開斷大電流的真空滅弧室中應用十分普遍，他具有結構簡單，制造及加工成本低，可靠性高等優點。  早期的縱磁觸頭結構可以產生均勻的縱向磁場，使真空電弧在電流較大的情況下仍然可以保持擴散形態，減少電弧集聚導致觸頭燒蝕的幾率，但是隨著開斷電流的繼續增大，觸頭產生的縱向磁場不能有效的控制
真空電弧形態以至于觸頭表面仍然會出現較為嚴重的燒蝕情況。鐵芯的加入大大的提高了縱向磁場的強度，使同樣結構的觸頭可以產生更強的縱向磁場，從而有效的控制了真空電弧形態，提高了真空滅弧室的可靠性。然而鐵芯的加入在提高縱向磁場強度的同時也帶來了一些負面的影響，在電流過零時磁場不能迅速消退，即電流過零時帶鐵芯的觸頭結構較不帶鐵芯的觸頭結構剩余磁場較大，這將抑制了觸頭間隙中等離子體的快速散去，在恢復電壓的作用
下極易發生復燃導致觸頭不能成功開斷
