角鋼卡具的制作方法【摘要】本實用新型涉及一種與角鋼連接的工裝卡具，即角鋼卡具。角鋼卡具包括帶固定勾頭的主卡體、與主卡體垂直插接并上下滑動的螺栓桿，螺栓桿上帶有活動卡扣，主卡體下端通過鉸軸與中間帶孔的連接耳連接。主卡體上的固定勾頭為間隔排布的多個勾頭。方便與角鋼固定連接，具有結構簡單，適應性強，連接牢固、連接方便的特點。是“高空作業防墜落轉向器”很好的配套器具。【說明】角鋼卡具[0001]【技術領域】[0002]本實用新型涉及一種與角鋼連接的工裝卡具，即角鋼卡具。【背景技術】[0003]在現有技術中，電力部門常使用一種“高空作業防墜落轉向器”，是一種在高空作業時使用繩索傳遞工具時的防止繩索逆行的裝置。“高空作業防墜落轉向器”需要固定在鐵塔上。就需要一種與鐵塔連接的中間工具，即“角鋼卡具”。“角鋼卡具”是一種用來連接固定“高空作業防墜落轉向器”的一種卡具，應用于鐵塔或帶有角鋼的物體的連接。實用新型內容[0004]本實用新型的目的是針對上述不足而提供一種與角鋼連接的中間工具，具有結構簡單，連接牢固、方便的角鋼卡具。[0005]本實用新型的技術解決方案是:角鋼卡具包括帶固定勾頭的主卡體、與主卡體垂直插接并上下滑動的螺栓桿，螺栓桿上帶有活動卡扣，主卡體下端通過鉸軸與中間帶孔的連接耳連接。主卡體上的固定勾頭為間隔排布的多個勾頭。[0006]本實用新型的優點是:1、方便與角鋼固定連接，具有結構簡單，適應性強，連接牢固、連接方便的特點。2、是“高空作業防墜落轉向器”很好的配套器具。[0007]下面將結合附圖對本實用新型的實施方式作進一步詳細描述。上面或以下的描述，只是本實用新型的【具體實施方式】，各種舉例說明不對本實用新型的實質內容構成限制。【附圖】【附圖說明】[0008]圖1是本實用新型結構簡圖。[0009]圖2是主卡體結構簡圖。[0010]圖3是圖2右視結構簡圖。[0011]圖4是活動卡扣結構簡圖。[0012]圖5是圖4左視結構簡圖。【具體實施方式】[0013]參見圖1一5，零部件名稱如下:主卡體1，固定勾頭2，螺栓桿3，活動卡扣4，鉸軸5，連接耳6，角鋼7，滑動槽8，斜坡9。[0014]參見圖2、3，角鋼卡具包括帶固定勾頭2的主卡體1，主卡體I為板狀結構。與主卡體I垂直插接并上下滑動的螺栓桿3，主卡體I上有滑動槽8，供螺栓桿3上下滑動，以適應不同寬窄的角鋼7。[0015]參見圖1、4、5，螺栓桿3上帶有活動卡扣4，在螺母作用下迫使活動卡扣4卡在角鋼7—邊上，實現連接。活動卡扣4從螺栓桿3穿入，與主卡體I卡扣配合達到扣牢角鋼7的作用。[0016]參見圖2，主卡體I背面(圖中左面)帶有防滑動的斜坡9(或稱斜面)，上低下高，其作用是當卡具受力后防止螺栓桿3的螺栓頭向下端滑動。對應螺栓桿3的螺栓頭里面(與主卡體I背面接觸面)有與斜坡9作用的相反斜面，即具有與主卡體I背面同樣坡度的相同設計。安裝后既可以防滑又可以保持螺栓桿3中心與主卡體I垂直。保證角鋼7被卡不松。[0017]參見圖1、2、3，主卡體I下端通過鉸軸5與中間帶孔的連接耳6連接，即主卡體1、連接耳6端部分別帶有環體，相互間隔插接，然后通過鉸軸5穿接，實現連接耳6與主卡體I可以形成一定角度。固定勾頭2為間隔排布的多個勾頭，以減少重量。[0018]“角鋼卡具”是用來連接固定“高空作業防墜落轉向器”的一種卡具，“角鋼卡具”與角鋼7連接，然后在與“高空作業防墜落轉向器”連接。【權利要求】1.一種角鋼卡具，其特征在于包括帶固定勾頭(2)的主卡體(I)、與主卡體(I)垂直插接并上下滑動的螺栓桿(3)，螺栓桿(3)上帶有活動卡扣(4)，主卡體(I)下端通過鉸軸(5)與中間帶孔的連接耳(6)連接。2.按照權利要求1所述的角鋼卡具，其特征在于主卡體上的固定勾頭(2)為間隔排布的多個勾頭。3.按照權利要求1所述的角鋼卡具，其特征在于主卡體(I)背面帶有防滑動的斜坡(9)，對應螺栓桿(3)的螺栓頭里面有與斜坡作用的相反斜面。【文檔編號】E04H12/00GK0SQ0【公開日】2014年5月21日申請日期:2013年12月4日優先權日:2013年12月4日【發明者】任鵬飛金升南李龍楊興利宋韜楊松劉明楊景波孫吉成申請人:電網公司國網吉林省電力有限公司白山供電公司 股份黨委書記、董事長鄒繼新出席會議并講話。寶鋼股份黨委組織部宣布梅鋼主要領導任職情況：儲雙杰為梅鋼公司董事并為董事長(兼)人選，委派其任梅山公司執行董事(兼)。聘請施兵任寶鋼股份總經理助理，其為梅鋼公司董事并為副董事長人選，其任梅鋼、梅山公司總經理，任命其為梅鋼、梅山公司黨委書記。據梅鋼稱，此前中國寶武已聘請儲雙杰任鹽城鋼鐵工程指揮部總指揮；聘請王強民任鋼鐵業發展中心總經理。2019年3月13日至14日，寶鋼股份常務副總經理、寶武精品鋼鹽城項目總指揮儲雙杰率隊去鹽城，就抓緊推動寶武項目實質性建設與鹽城市開展工作對接。鹽城市長曹路寶與儲雙杰舉行聯合會商，雙方圍繞加快項目實施深入交換意見。2019年5月9日，鹽城市市委發布消息，寶武鹽城鋼鐵基地項目次聯席會議在鹽城市召開。市委書記戴源，寶鋼股份常務副總、鹽城鋼鐵指揮部總指揮儲雙杰出席會議并講話。市長曹路寶主持會議。會上指出，鹽城市各有關方面將認真落實會議精神，與寶武鹽城鋼鐵指揮部加強深度對接，抓緊排定任務清單，切實提高工作效率，促進鹽城綠色鍍鋅角鋼等精品鋼基地盡快開工建設。目前，項目總體規劃設計、環評工作已啟動。同時，梅鋼公司進入轉型發展新征程，2019年7月，中國寶武成立了南京寶地梅山產城發展公司，統籌策劃和推進梅鋼區域轉型規劃、園區開發等工作。9月11日會上，雙方就工作開展情況進行了溝通交流，提出了推進實施的建議和路徑。雙方表示，將按照共同的目標節點，加強對接和協同，加快項目建設，打造綠色、智慧、創新、精品、成本的未來鋼廠，為長江經濟帶發展做出貢獻。江蘇省委副書記、省長吳政隆，省委常委、省紀委書記、省監察委主任蔣卓慶，副省長馬秋林；中國寶武黨委書記、董事長陳德榮，中國寶武總經理、黨委副書記胡望明，中國寶武黨委常委、寶鋼股份黨委書記、董事長鄒繼新，中國寶武副總經理郭斌；江蘇省、南京市、鹽城市有關部委辦，中國寶武總部有關部門、寶鋼股份、梅鋼公司、鹽城鋼鐵工程指揮部等負責人參加會議

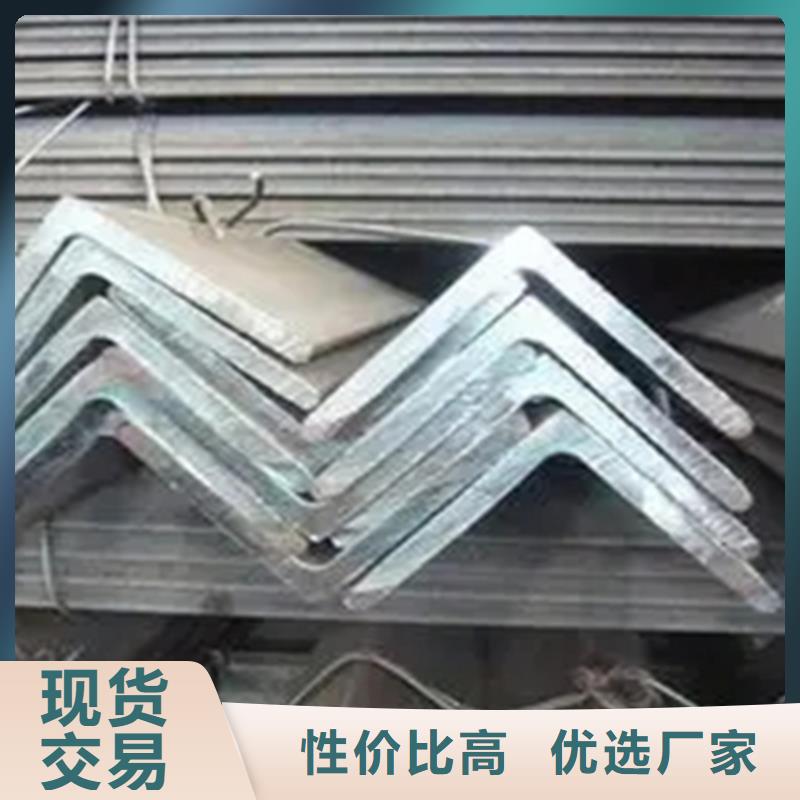

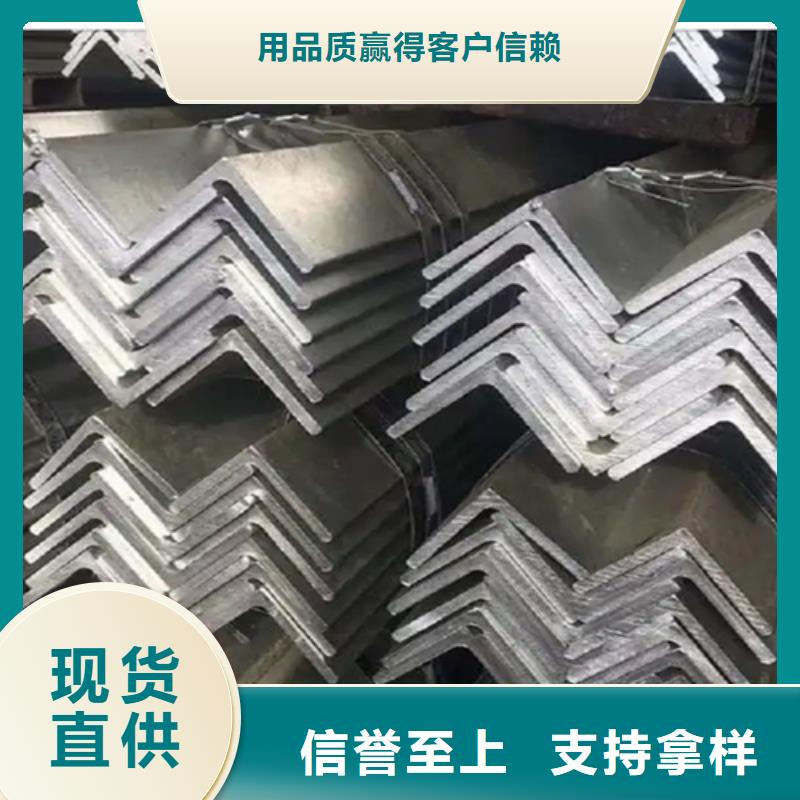

不銹鋼角鋼是兩邊互相垂直成角形的長條鋼材。有等邊不銹鋼角鋼和不等邊不銹鋼角鋼之分。等邊不銹鋼角鋼的兩個邊寬相等。其規格以邊寬×邊寬×邊厚的毫米數表示。不銹鋼角鋼的交貨長度分定尺、倍尺兩種，國產不銹鋼角鋼的定尺選擇范圍根據規格號的不同有3—9m、4—12m、4—19m、6—19m四個范圍。日本產不銹鋼角鋼的長度選擇范圍為6—15m。希望我的回答可以幫助到您。來自：明天的微笑-02-2109:20:2860×6Q23560表示等邊角鋼，尺寸是60mmX60mm，6表示壁厚為6mm，Q235表示角鋼的材料是Q235角鋼分為等邊角鋼，不等邊角鋼兩種，如100X60X6，則表示一個邊長為100mm另一個邊長為60mm壁厚為6mm的不等邊角鋼。其中不等邊角鋼又可分為不等邊等厚及不等邊不等厚兩種。目前執行標準是熱軋等邊角鋼(GB/T9787--1988)角鋼屬建造用碳素結構鋼，是簡單斷面的型鋼鋼材，主要用于金屬構件及廠房的框架等。在使用中要求有較好的可焊性、塑性變形性能及一定的機械強度。生產角鋼的原料鋼坯為低碳方鋼坯，成品角鋼為熱軋成形、正火或熱軋狀態交貨。來自：雪茄姑娘2017-02-2108:08:30【1】6角鋼是指等邊角鋼60×60。【2】角鋼：角鋼俗稱角鐵，是兩邊互相垂直成角形的長條鋼材。角鋼有等邊角鋼和不等邊角鋼之分。等邊角鋼的兩個邊寬相等。其規格以邊寬×邊寬×邊厚的毫米數表示。如“∠30×30×3”，即表示邊寬為30毫米、邊厚為3毫米的等邊角鋼。也可用型號表示，型號是邊寬的厘米數，如∠3#。型號不表示同一型號中不同邊厚的尺寸，因而在合同等單據上將角鋼的邊寬、邊厚尺寸填寫齊全，避免單獨用型號表示。熱軋等邊角鋼的規格為2-20。角鋼可按結構的不同需要組成各種不同的受力構件，也可作構件之間的連接件。其廣泛地用于各種建筑結構和工程結構，如房梁、橋梁、輸電塔、起重運輸機械、船舶、工業爐、反應塔、容器架以及倉庫貨架等。來自：追月2017-02-2108:06:

---
