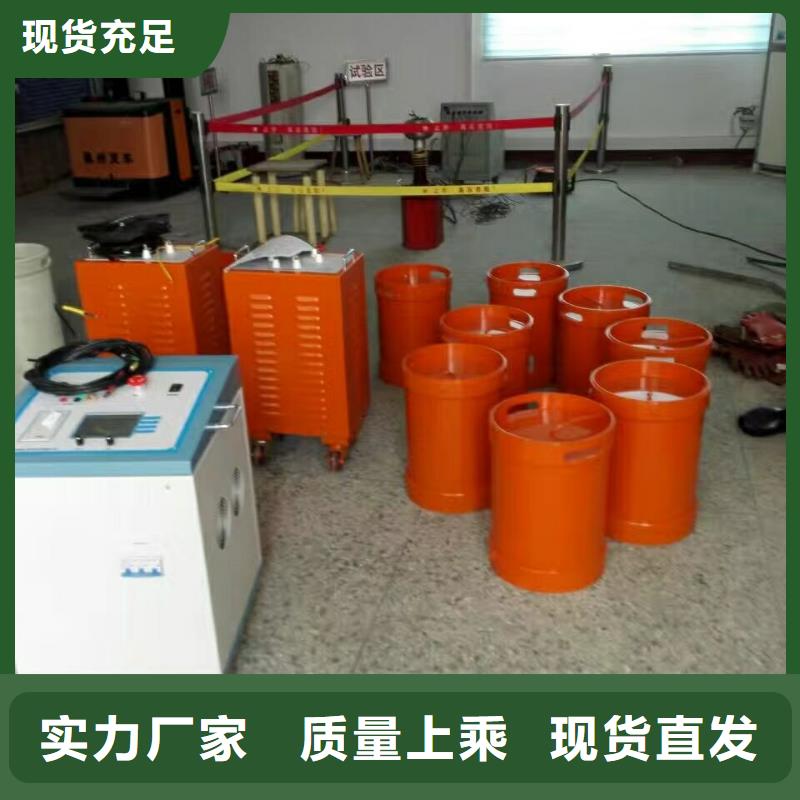

臨夏變頻串聯諧振耐壓裝置產品簡介該儀器主要針對10kV、35kV、110kV、220kV、變電站及線路等所有電氣主設備的交流耐壓試驗設計制造。電抗器采用多只分開設計，既可滿足高電壓、小電流的設備試驗條件要求，又能滿足低電壓的交流耐壓試驗要求，具有較寬的適用范圍，是地、市、縣級高壓試驗部門及電力安裝、修試工程單位理想的耐壓設備。該儀器主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。『我公司調頻諧振儀器主要功能及其技術特點』1、儀器具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、儀器具有三種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度。工作模式為：全自動模式、手動模式、自動調諧手動升壓模式.3、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找。4、儀器自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。5、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。

臨夏變頻串聯諧振耐壓裝置系統配置及其參數1.激勵變壓器LB-420kVA/1.25/2.5/5kV/0.4kV 1臺a)額定容量：420kVA；b)輸入電壓：0-400V，單相；c)輸出電壓：1.25/2.5/5kVd)結 構：油式；e)重 量：約3.5T；2.變頻電源TH-420kW/380V 1臺a)額定輸出容量：420kWb)工作電源： 380±10％V（三相），工頻c)輸出電壓：0 –400V，單相，d)額定輸入電流：1050Ae)額定輸出電流：1050Af)電壓分辨率： 0.01kVg)電壓測量精度：1.5％h)頻率調節范圍：30 – 300Hzi)頻率調節分辨率：≤0.1Hzj)頻率穩定度： 0.1％k)運 行 時 間：額定容量下連續60minl)額定容量下連續運行60min元器件溫度≤65K；m)噪 聲 水 平：≤50dBn)可實現以下功能1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

<臨夏>天正華意電氣設備有限公司 臨夏變頻諧振串并聯試驗裝置發貨快

臨夏變頻串聯諧振耐壓裝置主要部件的技術規范及性能變頻電源控制箱THBP2.5kVA/220V/380V 1臺7.1.1 技術參數 7.1.1.1 輸入工作電源： 單相220V或三相380V±10％，50Hz。輸出電壓和電流： 0～400V，電流7A。7.1.1.3 輸出頻率：30～300Hz，頻率調節細度0.1Hz，不穩定度＜0.05％。額定輸出容量7kVA7.1.1.5 外形尺寸和重量：360×230×320mm；15kg性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗模式、試驗電流、等參數進行設置或選擇。7.1.2.2 試驗模式：手動試驗模式、自動試驗模式a、手動試驗模式：具備升壓、調諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗模式：進入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

臨夏變頻串聯諧振耐壓裝置高壓諧振電抗器 DK-54kVA/27kV 10臺7.3.1 技術參數7.3.1.1 額定工作電壓27kV（有效值）7.3.1.2 額定工作電流2A（有效值）7.3.1.3 額定容量 54kVA7.3.1.4 額定電感量： 63H7.3.1.5工作頻率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/臺7.3.2 性能特點7.3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器規范要求。7.3.2.2 電抗器為便攜式，體積小，重量輕。7.3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強穩定性。7.4 電容分壓器 FC-270kV/500p1套7.4.1 技術參數7.4.1.1 工作方式： 純電容式7.4.1.2 額定電壓70kV有效值7.4.1.3 額定電容量500pF 7.4.1.4 工作頻率0～300Hz7.4.1.5 測量誤差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2節)7.4.2 性能特點7.4.2.1 額定電壓下可連續運行1小時。7.4.2.2 在30～300Hz范圍內，其精度和穩定度保持要求不變。7.4.2.3 在20℃、0.4～0.5UN下介損值：≤0.157.4.2.4 分壓比誤差：有效值時≤1.0％，7.4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。7.4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。

<臨夏>天正華意電氣設備有限公司 臨夏變頻諧振串并聯試驗裝置發貨快

臨夏變頻串聯諧振耐壓裝置 主要功能及特征系列變頻串聯諧振耐壓試驗裝置，采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、整個裝置單件重量很輕，便于現場使用。3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。
