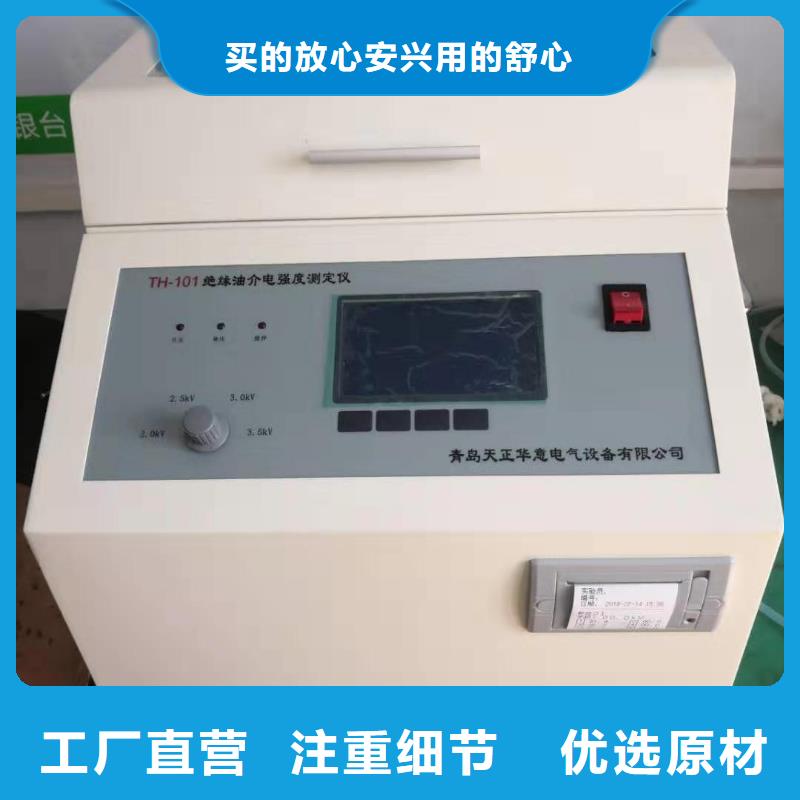

焦作絕緣油介電強度試驗儀主菜單頁：該頁供用戶選擇操作項目可供選擇的項目有“設定溫度”、“微調溫度”、“設置油號”、“主機控制”、“修改時鐘”等項目。要從主菜單頁轉入首頁看控溫值，可按“確認鍵”進入首頁。主菜單操作如下：主 菜 單設定溫度 090 確認微調溫度 確認預置油號 25 確認主機控制 確認2006年01月08日 11: 58行為“設定溫度”，移動光標到溫度數據處，按上下鍵可修改設定溫度，修改完畢，移光標到確認處，按確認鍵，數據存入內存，下次開機設定溫度仍為此值。第二行為“微調溫度”，控制溫度穩定后，屏幕顯示的溫度與實際溫度有誤差時，在此調節。首先移動光標到微調數據處，如果屏幕顯示的溫度低于實際溫度時應進行正微調，即按上移鍵，顯示“＋”號，同時微調值由零開始增加，但正微調值不超過＋3.0℃；如果屏幕顯示的溫度高于實際溫度時應進行負微調，即按下移鍵，顯示“-”號，同時微調值由零開始增加，但負微調值不超過-3.0℃當微調值到達期望值后釋放上移（或下移鍵），移光標到確認處，按確認鍵，微調完畢。第三行為“預置油號”，在此設定試樣油號。第四行為“主機控制”選擇，是用戶選擇了網絡通訊，安裝了軟件和接收器的，可以把光標移到“主機控制”項對應的“確認”上，按一下“確認”鍵，頁面轉為此頁面。即進入“主機控制” 頁面，此頁面接收化驗室計算機信息，并將試驗結果送回計算機。

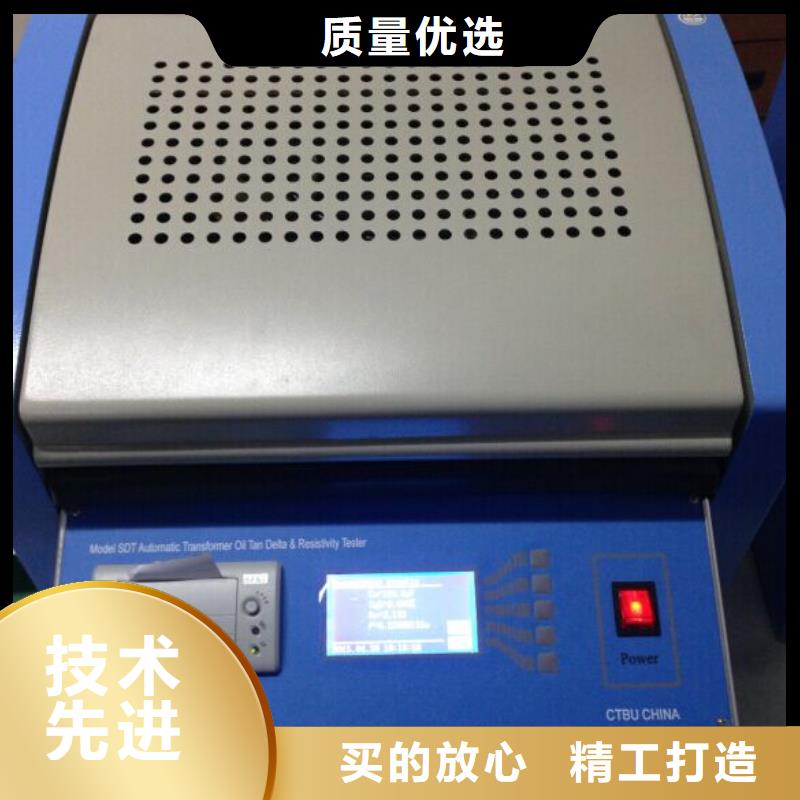

<焦作>天正華意電氣設備有限公司 液體體積電阻率測定儀2023已更新(今日/信息)

液體體積電阻率測定儀2023已更新(今日/信息) <焦作>天正華意電氣設備有限公司

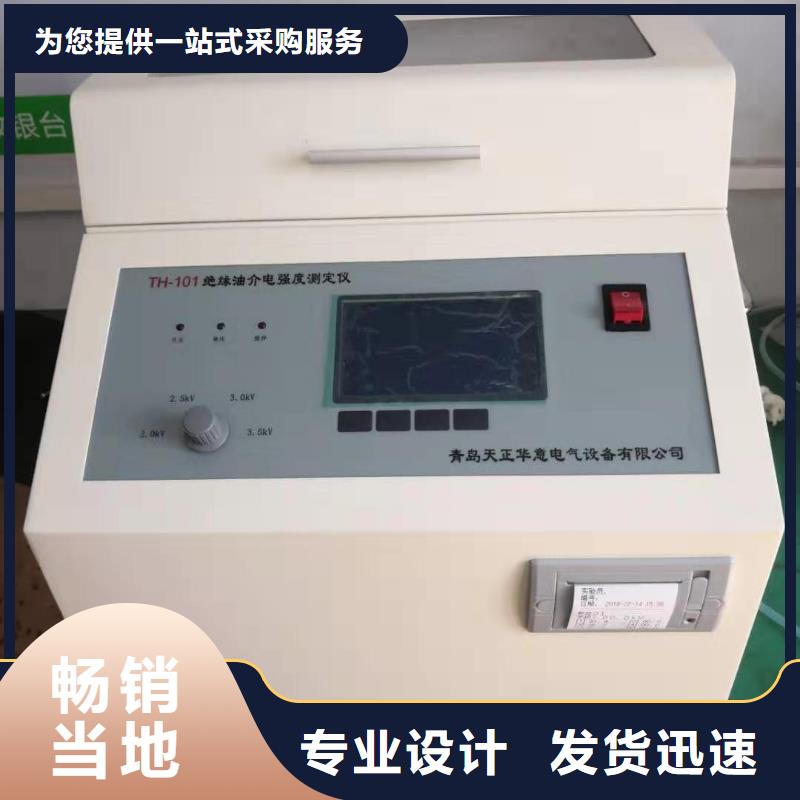

焦作絕緣油介電強度試驗儀 ，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖5）；圖5 自定義設置子頁面在圖5頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值100 kV，范圍10～100 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；。7.在圖2頁面下，按 選擇 鍵移動光標√ 至數據標定處，按 確認 鍵即可進入 數據標定 子頁面（圖6）圖6 數據標定子界面注意：設備出廠前數據已由廠家標定好，用戶不需要進入程序標定，如需要標定數據，請與生產廠家聯系索要密碼進行標定。8. 每次擊穿電壓值和輪回次數自動存儲，測量完畢后顯示測試完畢，然后按 確認 鍵返回到開機頁面（圖1），按 打印 或 顯示 鍵，進入油樣單次擊穿電壓值和平均值的存儲記錄顯示子頁面（圖7）。圖7. 顯示子頁面按 打印 鍵打印頁面顯示的（近一組的）測試結果。按 選擇 鍵，進入編號為1的數據存儲子頁面（圖8）。在圖8頁面上再按選擇 鍵，便進入編號為2的數據存儲子頁面（圖9），依次類推。所以，這組子頁面的選擇 鍵為圖8～12的循環翻頁鍵。圖8. 圖9 圖10. 圖11. 圖12 在圖8～12的子頁面中，按 打印 鍵打印子頁面顯示的測試結果；按 確認 鍵，則返回開機頁面（圖1）。注：全自動絕緣油介電強度測試儀采用了與PC機相同的逆序數據存儲系統，您可以容易地發現圖8～12頁面中的編號與時間順序的規律，即編號1顯示的是近的測試數據，而編號2顯示的是次近的測試數據，依次類推。由于存儲器可存儲近的35組測試數據，所以當數據超過35組后，系統便會自動將過去的數據頂替出存儲器。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。

焦作絕緣油介電強度試驗儀示波器操作與設置示波器用于展示升壓過程中的實時電壓波形，其中黃色的曲線為兩個電極之間的高壓信號即儀器的高壓輸出，紅色和藍色的曲線分別是兩個電極對大地的高壓信號。示波器窗口的左上方會提示當前高壓的有效值，單個電極的高壓有效值，當前儀器狀態以及已經記錄的數據長度在測試過程完成后示波器可以回放記錄的擊穿瞬間電壓波形如圖5，對于已經存儲的擊穿瞬間電壓波形可以進行以下操作：1）放大和縮小點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中更改曲線的Y軸坐標和X軸坐標，可以實現對曲線的放大和縮小使用鼠標可以實現曲線的快速放大，操作方法為按下鼠標左鍵，從左至右滑動鼠標，軟件屏幕上會出現一個選擇框，然后釋放鼠標左鍵則軟件會按照選擇的區域對曲線進行放大。再次讀取該組曲線時，曲線的坐標系統會恢復至默認狀態2）顯示數值分辨率調整點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中更改X軸和Y軸的小數點，可以實現數值分辨率的調整3）曲線的隱藏與重新點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中通過高壓臂1，高壓臂2和高壓輸出的顯示復選框，可以實現紅色曲線，藍色曲線和黃色曲線的顯示和隱藏4）曲線展示模板參數調整每次試驗結束后，軟件系統會以默認的模板坐標展示記錄的擊穿電壓波形，在儀器處于“等待試驗”（點擊新建試驗后儀器左下方會提示儀器狀態），修改示波器的配置時，該配置會被更新至儀器試驗模板。在其他狀態，如果用戶在更改示波器的配置后選擇了圖7中的“更新試驗模板”，則該配置也會被更新至試驗模板5）曲線數值讀取點擊軟件界面的示波器設置出現如圖7所示界面，在圖7所示界面中選擇啟動工具尺，則儀器顯示如圖5所示，示波器界面中會顯示一條紅色定位線，該線所對應的時間刻度和對應的曲線數值會顯示在示波器的右邊。通過示波器頂部的滑動條可以調整定位線的位置，以讀取不同位置的曲線數值注意：結合擊穿電壓的波形和定位線可以讀取絕緣油介電強度測試儀的切斷時間

<焦作>天正華意電氣設備有限公司 液體體積電阻率測定儀2023已更新(今日/信息)

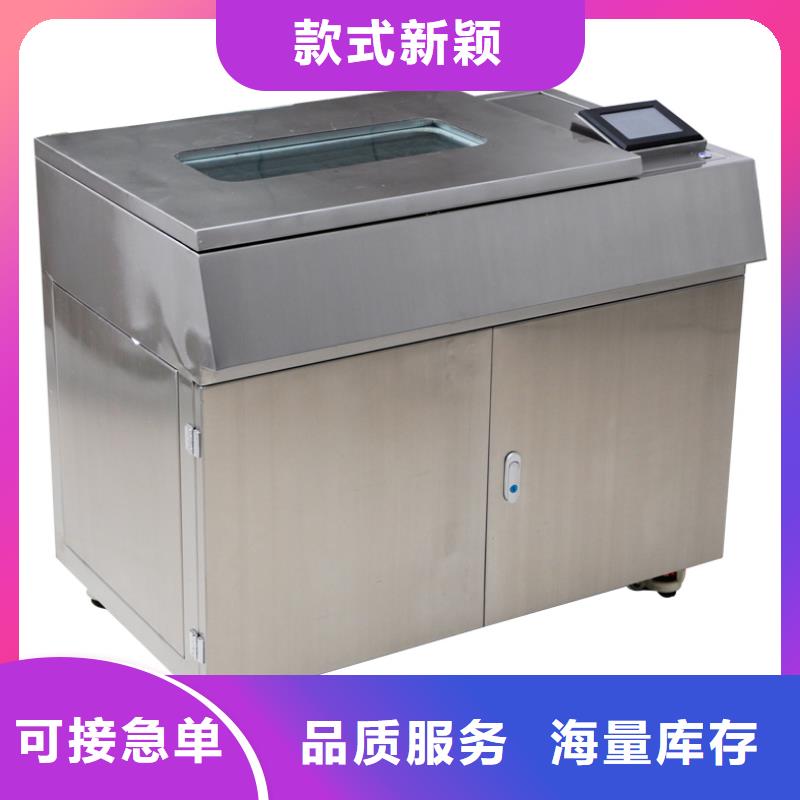

焦作絕緣油介電強度試驗儀機箱及面板部件說明電氣絕緣油腐蝕性硫測定儀是以SH/T0804標準設計、制造的；適用于檢測電力設備用礦物絕緣油中影響電氣設備運行的腐蝕性硫的試驗方法。產品型號SH0804產品名稱電氣絕緣油腐蝕性硫測定儀生產廠家青島天正華意電氣設備有限公司檢測項目檢測電力設備用礦物絕緣油中影響電氣設備運行的腐蝕性硫符合標準 SH/T0804和SH/T0304 單孔簡單技術特點或參數微電腦溫控，采用PT100傳感器性能特點1.?儀器表面采用靜電噴塑處理，防腐蝕，易清潔2.?不銹鋼加熱箱，有透明觀察窗，方便操作，頂部有插溫度計的孔，循環鼓方式3.?微電腦溫控，采用PT100傳感器，PID數顯 ，控溫精度高4.?數顯計時器，精度每小時偏差不大于2分鐘記錄試驗時間，帶時間報警器技術參數1.?執行標準：SH/T0804和SH/T0304 單孔2.?工作溫度：常溫～200℃3.?控溫精度：±1℃4. 溫度分辨率：±0.1℃5. 升溫速率：1.0～3.0℃/min6. 定時范圍：1～9999min 7.?控溫方式：微電腦溫控，采用PT100傳感器，PID數顯8.?計時方式：數顯計時器，精度每小時偏差不大于2分鐘記錄試驗時間，帶時間報警器9.?標準銀試片：冷軋制成，20×40×0.5mm，純度99.99 ?10.?儀器表面采用靜電噴塑處理，防腐蝕，易清潔11.?工作電源：AC220V ?50Hz12.?功率：?1.5KW

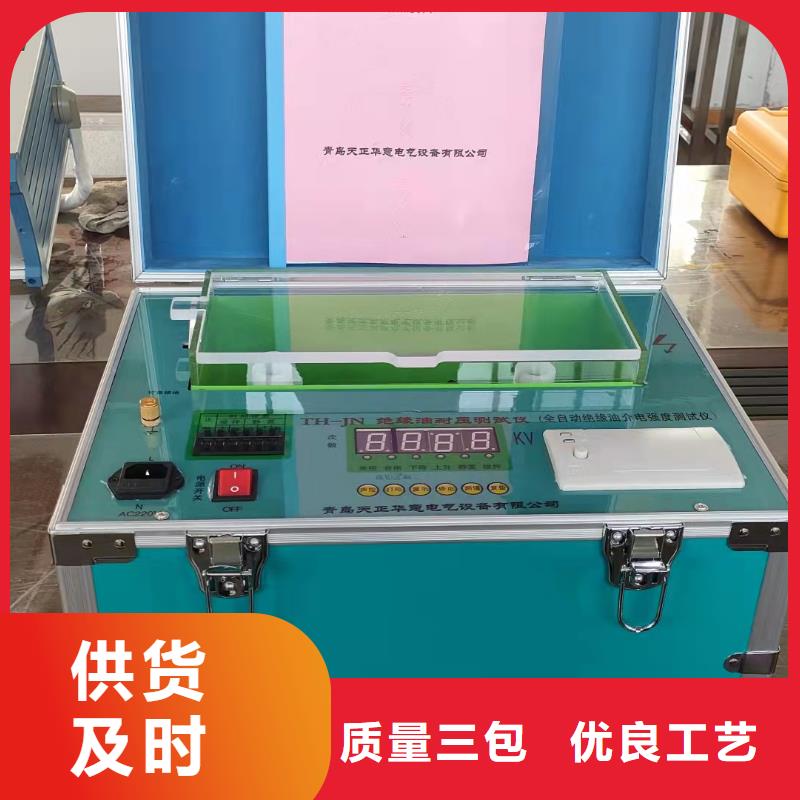

焦作絕緣油介電強度試驗儀尊敬的用戶感謝您選擇了六油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹的態度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！ 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-4744-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。

---
