焦作絕緣鞋手套耐壓裝置帽試驗屬于抽樣試驗，分為沖擊試驗和穿刺試驗一、沖擊吸收性能試驗（1）將帽試驗傳感器2與控制柜中控制控制板的右插座傳感器2接口相接。將頭模放在沖擊傳感器上；帽戴在頭模上。（2）在試驗前接通電源，按下電源開關。當顯示屏上出現開機“歡迎你使用本設備！”畫面后，先按校準鍵，用方向鍵（↑）（↓）選擇傳感器2 零點校準按確認鍵后按復位鍵跳回開機畫面，完成傳感器2校零.然后按測試鍵、用方向鍵（↑）（↓）選擇“傳感器2”后按確認鍵，出現“1＃帽”字樣，旋轉上錘旋鈕，報警燈亮?xí)r，將圓形沖擊錘吸附在電磁鐵上，再按確認鍵便進入測試狀態，隨后立即旋轉落錘旋鈕釋放沖擊錘，砸向帽。并在數秒后顯示沖擊數據，如該沖擊力小于4.900KN，則試驗通過。如需打印便按打印鍵打印出測試報告。當再做下一只帽時便從按測試鍵開始重復以上步驟即可。二、穿剌性能試驗將一頂完好的帽放在頭模上，在試驗前接通電源，按下電源開關。旋轉上錘旋鈕，報警燈亮?xí)r，將錐形穿刺錘吸附在電磁鐵上， 隨后旋轉落錘旋鈕釋放穿刺錘，砸向帽頂中心 100mm范圍內，穿剌后觀察，如無穿插則試驗通過。特別提醒：操作時請保持距離，慎防錘頭彈出而砸傷！

焦作絕緣鞋手套耐壓裝置簡要的故障排除故障現象 原因分析排除方法備注開機無任何顯示 1)電源未接通接通電源更換保險管應更換同型號保險管不能用其它型號代替2)儀器10A保險管未安裝好或開路重新安裝保險管或更換保險管無電流電壓指示1)設備內部插件松動檢查設備，排除故障 2)試驗回路有開路故障檢查試驗回路排除開路故障注意事項為了您和設備的，請操作人員仔細閱讀以下內容:1.試驗時機殼必須可靠接地。2.試驗時不允許不相干的物品堆放在設備面板上和周圍。3.開機前請檢查電源電壓:交流220V±10％ 50Hz。4.更換保險管和配件時，請使用與本儀器相同的型號。5.本儀器注意防潮、防油污。6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。十四、運輸與貯存■ 運輸設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許堆碼層數為二層。運輸設備途中，面板應朝上。■ 貯存設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防止設備受潮十五、開箱及檢查■ 開箱注意事項開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用?！?檢查內容開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。十六、其它本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。我們將期待您對本公司產品提出寶貴意見，請收到設備后，認真填寫“用戶反饋卡”及時寄回本公司。公司將對您所購買的設備建立用戶檔案，以便給您的設備提供更快更優質的服務。如您公司地址和聯系方式變更請及時通知，以便讓我們給您提供及時的跟蹤服務。 十七、維護保養1.該裝置使用完畢后，應將水槽放在無染的地方。2.若長期不使用應該保持水槽內清潔無污染，電極桿、絕緣桿無水分。3.使用前應測量絕緣桿的絕緣電阻，必要時用高壓測試其耐壓值不得低于30KV.

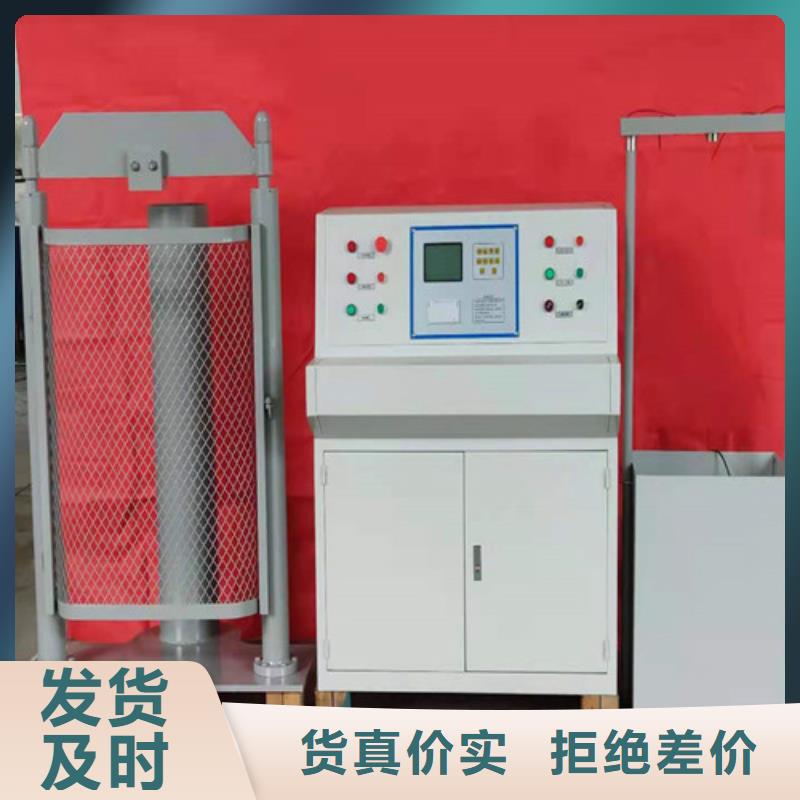

焦作絕緣鞋手套耐壓裝置操作示例下面以管理員測試為例，說明測試過程（測試過程中，除系統維護由管理員實現外，其他操作過程管理員和檢驗員一樣）：雙擊測力機控制系統圖標，進入系統界面；點擊“登錄”按鈕，進入登錄界面；從用戶名中選“管理員”，在密碼區鍵入密碼“ANQ999”；(操作員密碼：ANQ)進入標準測力機控制系統界面后，點擊系統維護，然后占擊送檢單位，增加試件的送檢單位名稱，點擊確定后退出；點擊通道2的試件編號，填入試件編號“10”（通道2的編號為10—20）填入試件名稱“葫蘆”，填入額定值“10KN”， 點擊確定后退出；其余編號相同操作；測試單位：設定本設備的使用單位；點擊“退出”后回到主界面； 注意：系統維護在次設定后再次登錄一般無須設定。 從送檢單位中選擇送檢單位名稱；通道選擇：選取“2通道”；選擇試件編號“11”，試件名稱“葫蘆”及額定力值“10”自動顯示；上限調整：選擇“105”，如果液壓過沖，選擇量可小點；下限調態：選擇“95”保持時間：選取“300”按下校準鍵，校準鍵變紅色，顯示出當前零點值選擇自動測試，按下測試，系統則自動工作。油缸快進，此時快進鍵變?yōu)榧t色，工作狀態圖標轉動，通訊狀態為綠色，當前力值逐漸升高，顯示出受力紅色曲線，當受力值達到額定力值的60％時，油缸慢進。當達到額定力值的上限時，油缸進入保持狀態，保持鍵變?yōu)榧t色，剩余時間從當前力值達到額定力值的下限時開始開始倒計時；當前力值達到下限時，油缸慢進補力，當剩余時間為零時，油缸快退，松開被測試件。在測試過程中按下復位鍵，則系統進入初始狀態。按下測試報告，則打印出試件的測試報告。注意： 在選用2通道做大拉力試驗時，如拉力不再升高，需調高液壓。如在自動控制與手動控制選擇時，選擇手動控制，則在按下測試后，按下快進、慢進、快退、保持鍵時，油缸實現相對應的功能，此時應注意力值的變化，以防拉力過大，損壞傳感器發生危險情況。

焦作絕緣鞋手套耐壓裝置◎總電源指示燈不亮、液晶屏無顯示自動控制柜未得電，請檢查（1）電源沒投入或接觸不良（1）是否保險絲熔斷或斷電◎開機后自/手動指示燈不亮請檢查（1）電源沒投入（2）電源保險絲熔斷（3）24V電源保險絲熔斷◎電機不運轉請檢查（1）電源沒投入（2）空開（控制柜內）沒有按到“on”位置◎自動測試開始時，液壓缸桿子卻下降請對傳感器1進行無負荷條件下（即傳感器下不接任何部件）的校零操作◎液壓缸桿子不動作請檢查（1）油泵電機是否運轉，方向是否是順時針運轉（2）進油濾油器是否堵塞◎油箱油起泡請檢查（1）油是否變質（2）油箱內油位過低◎液壓桿進退時振動。請檢查：缸中有氣體，應用手動反復操作快進到頂，快退至底◎打印機不出紙打印紙外徑過大而受卡，使供紙受阻?；蚓砑堓S脫出，阻力太大?！騍型傳感器受損連接S型傳感器時，拉桿不能頂?shù)絺鞲衅髦虚g的本體上。保修條款本機保修期為一年（從簽收之日起）。保修期內，除下列情況下，提供免費維修，保修期過后，提供有償維修服務?！蛞蛴糜筒划?dāng)導致液壓部件故障，不列入保修范圍之內?！蛞蛏米哉{(diào)整校正旋鈕導致測量誤差增大，不列入保修范圍之內?！蛞蛏米愿淖冸姎膺B接導致的設備損壞，將不列入保修范圍之內。◎其它因用戶違反本使用說明書指導，或明顯使用不當造成的損壞，不列入保修范圍之內。

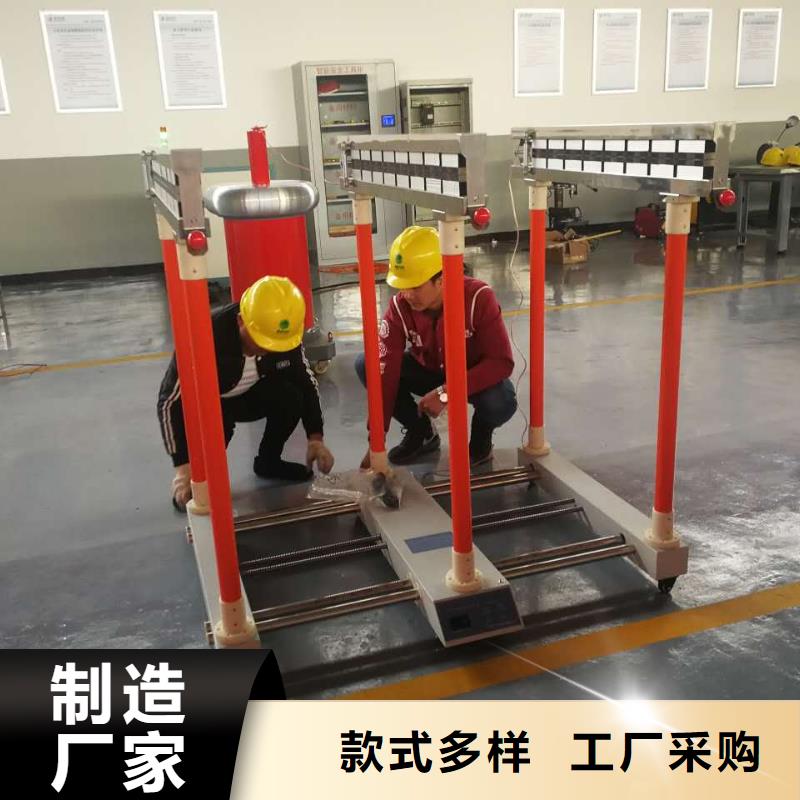

焦作絕緣鞋手套耐壓裝置進行本項試驗前，需確定儀器系統配置有絕緣桿耐壓試驗功能，并配套應用絕緣桿耐壓測試架試驗，否則不能進行本項試驗。試品參數設定項中，“試品類別”選擇“絕緣桿類”。“試驗電壓”根據試品實際需要設定。進入“主菜單”，選擇“全自動耐壓試驗”項，按“確認”鍵進入耐壓試驗子菜單。設定各試驗參數值，“試驗時間”按國標要求設定為“60S”；“測量變比”按配套使用的交流升壓器實際高壓輸出比測量變比進行設定。設定好參數后，按“確認”鍵保存并進入試驗狀態。警示燈綠燈滅紅燈亮。閉合測試儀面板試驗電源開關，按“確認”鍵開始試驗，接觸器吸合，測試儀自動升壓，升至設定電壓值后保持電壓并開始計時。計時時間到，儀器自動降壓并保存試驗數據。本套設備可同時進行8根絕緣桿耐壓試驗，試驗過程中，若其中一根發生閃絡或放電等，應立即按“急停”鍵停止試驗。將耐壓測試架放電后，剔除異常的絕緣桿，對其余的繼續重新進行試驗。4.2.5系統設定進入主菜單，選擇“系統設定”項，按“確認”鍵進入系統設定程序。使用“∧”、“∨”鍵選擇設定項，根據屏幕提示分別進行高壓分?jǐn)嘧詸z、時間設定、系統校準、系統校驗、測量線圈設定等項目的設定。4.2.5.1高壓分?jǐn)嘧詸z選擇“高壓分?jǐn)嘧詸z”項，按確認鍵進入高壓分?jǐn)嘧詸z程序開始自檢，8路分?jǐn)鄼C(jī)構依次斷開。 4.2.5.2時間設定進入“時間設定”子菜單，根據屏幕提示，使用“”鍵選擇修改的時間參數，使用“∧”、“∨”鍵進行時間參數的加減。確定當前年、月、日及時間。設定完成按“確認”鍵保存并返回系統設定菜單。4.2.5.3系統校準儀器采用高智能化測量方式，具有軟件自動校準功能，擯棄了采用電位器調校的方式，不會產生因電位器老化或振動阻值改變降低測量精度，可保證儀器的長期穩定。注意：儀器出廠前進行了嚴格的校準和老化，用戶不具備校準條件，請勿進入系統校準程序。4.2.5.4系統校驗本項功能專為儀器檢定設置，應用單相標準電源和單相校驗儀進行檢定。選擇“系統檢驗”項，按確認鍵進入系統校驗程序。接線如圖3，需打開儀器底部固定螺栓將儀器拉出外包箱進行校驗接線。泄漏電流的校驗需將測試儀主機和高壓泄漏電流測控儀聯機測試，通過紅外信號傳遞泄漏電流測試數據。
