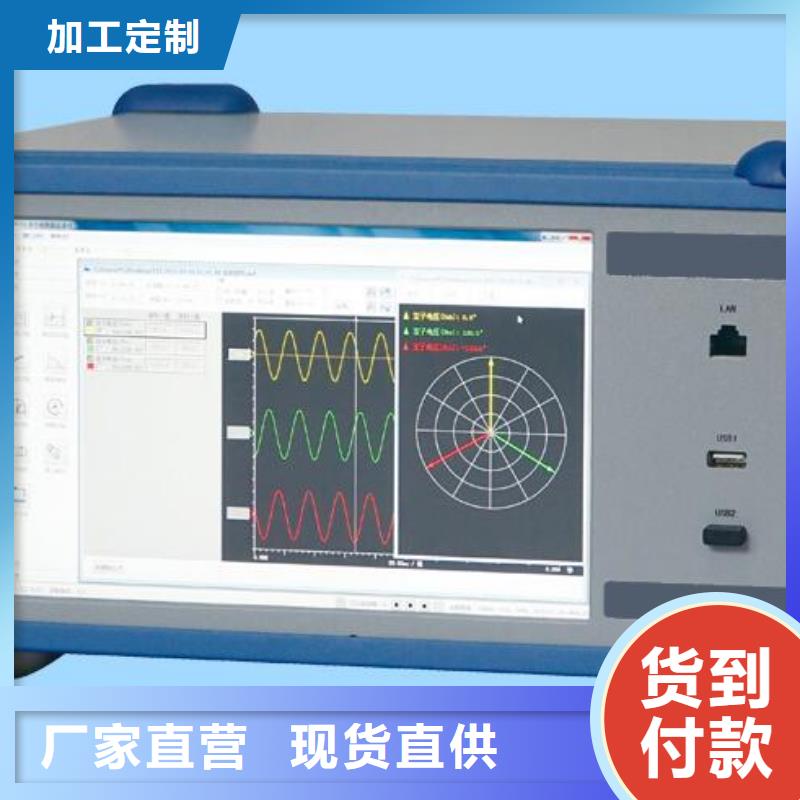

河南焦作錄波儀一、功能特征?電氣隔離24路模擬量、16路開關量同步采樣輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。?靈活的采樣頻率錄波儀允許選擇從 10K/s 到 100K/s 的多種采樣頻率，以滿足不同應用需要。 采樣頻率為100K/s（2路模擬通道、16路開關通道），當24路模擬量、16路開關量全部打開時，錄波儀的采樣頻率為10K/s。?實時有效值計算錄波儀對模擬通道進行無延遲的有效值計算。交流量RMS每10ms生成一點。?實時派生量計算用戶可以定義多達24個派生量，包括頻率、有功、無功等多個類型。錄波儀進行無延遲的派生量計算。?對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，錄波儀都根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為2GB。如果連接了上位機（PC機），錄波儀即時通知上位機。?發電機總啟動電氣試驗功能連接PC機，錄波儀可以進行發電機總啟動電氣試驗，包括發電機、勵磁機的短路、空載試驗，勵磁調節器特性試驗等。?實時監測實時諧波分析、實時波形顯示、矢量圖畫面。?6.4＂TTF顯示屏分辨率為640*480?串行口通訊RS-232C可以定制為半雙工時序，可通過RS232/485轉換器接入RS-485總線。?10/100Mbps局域網接口錄波儀具備1個局域網接口，可以直接連接PC機，也可接入局域網。?PC軟件PC軟件運行于Windows平臺，通過串行口或網絡接口連接。提供實時監視、參數設置、數據分析、發電機總啟動電氣試驗等功能。

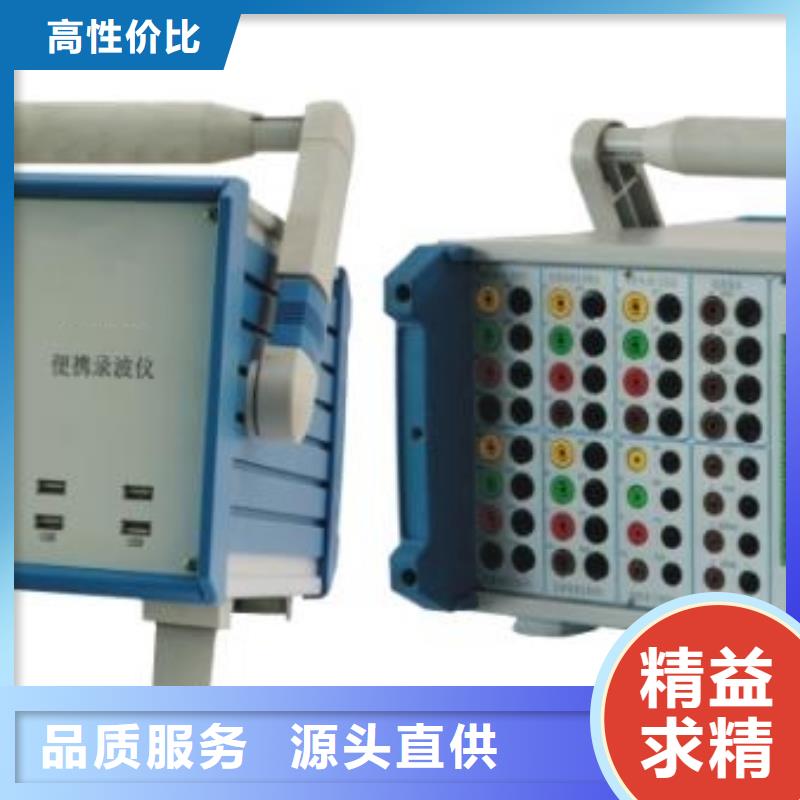

河南焦作錄波儀TH-608CDM便攜式故障錄波器多功能數據監錄儀是以DSP、河南焦作附近嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、河南焦作附近處理、河南焦作附近傳輸、河南焦作附近存儲、河南焦作附近分析功能可視化的便攜式裝置。基于DSP的先進數據處理能力， 實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、河南焦作附近可靠地實現數據高級處理、河南焦作附近傳輸、河南焦作附近存儲、河南焦作附近顯示功能，使人機界面流暢完美。TH-608CDM便攜式故障錄波器提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、河南焦作附近工程師站、河南焦作附近DCS主機等。遠程機通過局域網與連接，實現遠程控制、河南焦作附近數據共享、河南焦作附近電氣試驗等功能。主要功能包括：故障錄波：按用戶預先定義的故障判據，TH-608CDM便攜式故障錄波器實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、河南焦作附近排除故障。實時監測： 接入了16路開關量、河南焦作附近32路模擬量。
