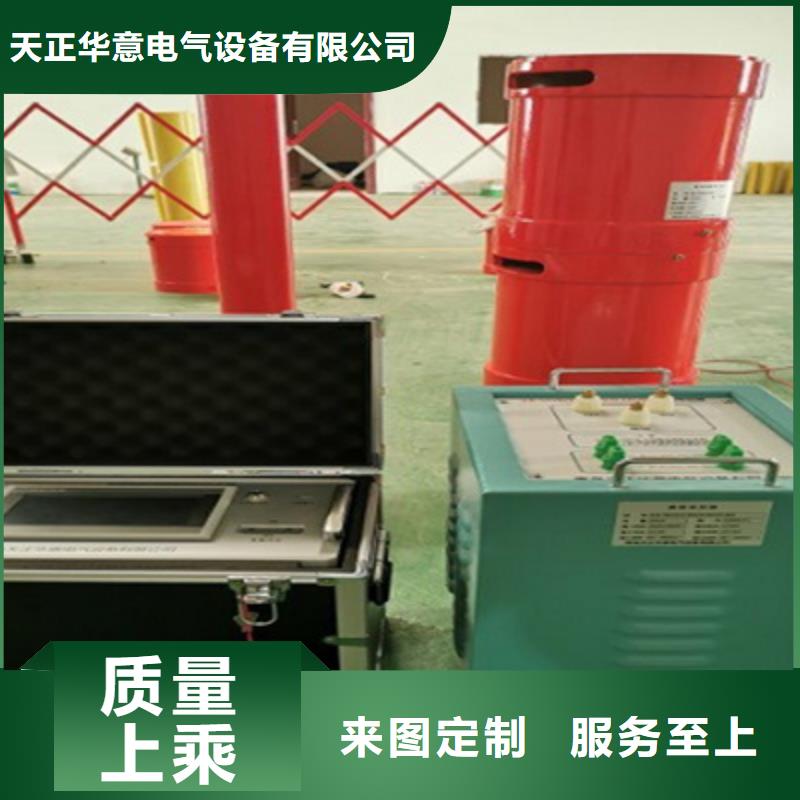

江蘇變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置（一）TH-指生產廠家代碼75指設備能輸出的額定容量，單位為kVA75指設備能輸出的電壓等級，單位為kV；（二）TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置技術指標額定輸出電壓： 0～75kV諧振電壓波型正弦波，波形畸變率＜1.0％被試品電流；1A試驗容量 75kVA輸出頻率：30～300Hz工作時間：滿功率輸出下，連續工作時間5min品質因素30～90輸入工作電源 單相220V或三相380V±5％，50Hz環境溫度－15℃～＋40℃相對濕度：＜90RH％，無凝露狀況海拔高度：＜3500m噪聲：≤50dB（三）設備遵循標準《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006《高壓諧振試驗裝置》DL/T 849.6—2004 《電抗器》 GB10229.88《電力設備性試驗規程》DL/T596-1996《耦合電容器和電容分壓器》 IEC358(1990)設備主要配置及技術參數說明

<江蘇>天正華意電氣設備有限公司

江蘇變頻串聯諧振耐壓裝置?電源開關：負責計算機部分的電源供給或斷開。?復位：負載失諧、變頻源過熱以及其它保護動作后的故障復位。?停止：發生緊急情況的應急中斷按鍵。?分壓器信號：用于接入分壓器低壓臂，電壓100V，輸入阻抗 100M。 ?接地：用于系統接地。?液晶顯示器：用于系統各參數、波形、菜單等的顯示。?USB：用于上傳試驗數據。?輸入：當電源為3相220V/380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。?輸出：變頻電源輸出至激勵變壓器輸入。1.3.接通電源操作箱在上電后合上“電源開關”， 液晶點亮顯示。注意：儀器兩側開孔處的風扇在運行則表示表示儀器內部功率器件正常工作。否則表示儀器內部過熱或上次試驗時沒有復位。此時應該切斷電源，將儀器置于通風處靜置1小時左右，待內部適當降低溫度后再啟動電源。當風扇經常性的不啟動時，建議立即與廠家聯系。當設備出現不可恢復性故障時，請不要自行拆卸儀器。1.4.觸摸屏顯示器：調頻電源的控制屏幕為全觸摸屏，你只需要在屏幕上要操作的位置輕輕點擊，即可以進行操作。

江蘇高壓電纜耐壓測試儀、高壓電纜耐壓測試儀廠家-歡迎新老客戶來電咨詢

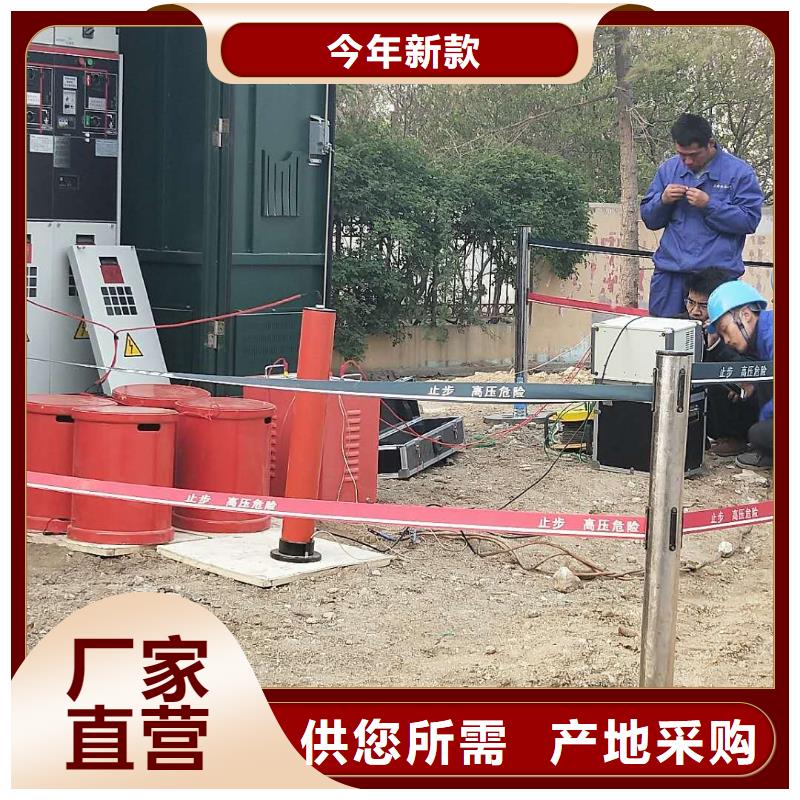

江蘇變頻串聯諧振耐壓裝置常見故障排除5.1通用注意事項1.本試驗設備應由高壓試驗專業人員使用，使用前應仔細閱讀使用說明書，并經反復操作訓練。2.操作人員應不少于2人。使用時應嚴格遵守本單位有關高壓試驗的作業規程。3.為了保證試驗的正確，除必須熟悉本產品說明書外，還必須嚴格按有關標準和規程進行試驗操作。4.各聯接線不能接錯，否則可導致試驗裝置損壞5.本裝置使用時，輸出的是高電壓或超高電壓，必須可靠接地，注意操作。5.2常見故障原因及排除1.風扇不能啟動：急停、故障保護、失諧保護后，沒有按“故障復位”；2）內部溫度過高，功率元件熱保護；排除方法：關斷儀器電源，將儀器靜置30分鐘左右，重新開啟電源，按儀器面板上的“復位”鍵，再啟動儀器。如果依然不能啟動風扇，請和廠家聯系，不可拆卸儀器！2.自動調諧不能完成，找不到諧振點：現象：調諧曲線完全是一條直線，調諧完成后儀器提示沒有諧振點原因：回路接地不好，試驗回路接線錯誤，裝置某一儀器開路排除方法：1）檢查接地裝置可靠，接地連接線是否有斷開點；檢查勵磁變壓器的高低壓線圈的通斷；（低壓繞組阻值兩組A1X1和A2X2；高壓繞組阻值每個輸出端對高壓尾）檢查每一只電抗器的通斷；(每個繞組阻值)4）檢查分壓器的信號線的通斷；（電容量）5）檢查分壓器的高低壓電容臂的通斷；（1孔對芯，2孔對外殼分別導通；1孔對2孔斷開）裝置自身升壓時沒有諧振點，還需要檢查補償電容器的通斷；如果所有部件正常，依然沒有諧振點，請和廠家聯系，不可拆卸儀器！3 不能升壓到試驗電壓現象：調諧曲線是一條直線，有較低的尖峰；試驗時一次電壓較高，高壓卻較低，甚至在沒有升到試驗電壓時，一次電壓已經到達額定電壓，回路自動降壓；原因：1）電抗器與試品電容量不匹配，沒有準確找到諧振點；2）試品損耗較高，系統Q值太低；3）勵磁變壓器高壓輸出電壓較低；4）高壓連接線過長或沒有采用高壓放暈線排除方法：1）將補償電容器并接入試驗回路，加大回路電容量；盡可能將多只電抗器串聯，提高回路電感量；3）提高勵磁變壓器的輸出電壓；4）干燥處理被試品，提高被試品的絕緣強度，減少回路的有功損耗；5） 一般在設備較高電壓輸出時，采用高壓放暈線，或?qū)⑵胀ǜ邏狠敵鼍€改為較短的連線，一般不超過5米。如果全部處理完后，依然不能解決問題，請和廠家聯系，不可拆卸儀器！

<江蘇>天正華意電氣設備有限公司 江蘇高壓電纜耐壓測試儀、高壓電纜耐壓測試儀廠家-歡迎新老客戶來電咨詢

江蘇變頻串聯諧振耐壓裝置變頻電源控制箱參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ?、試驗電流、等參?shù)進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩釉囼災Ｊ健⒆詣釉囼災Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎?、調諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置

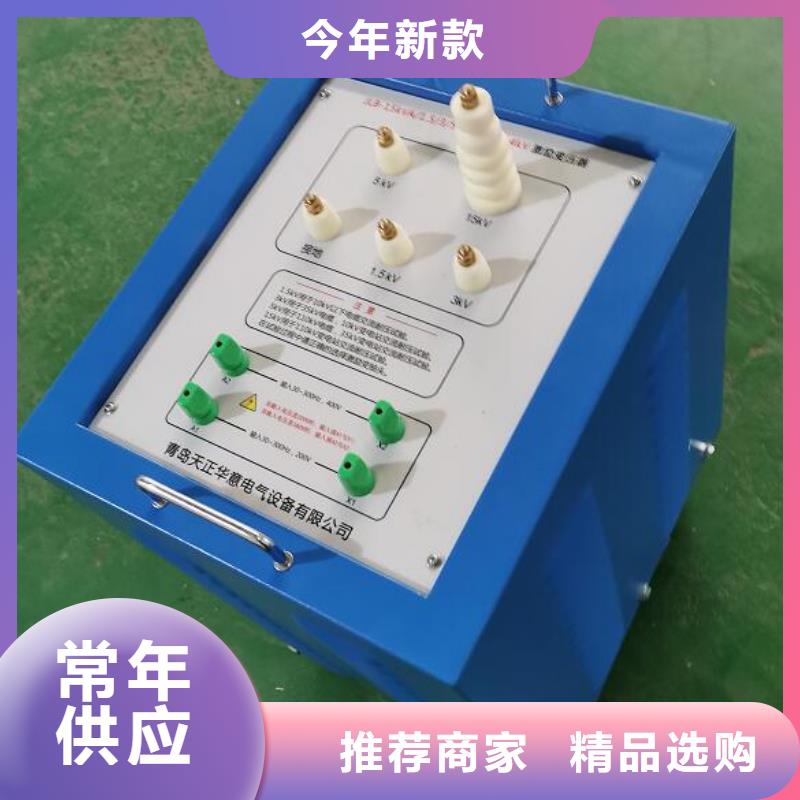

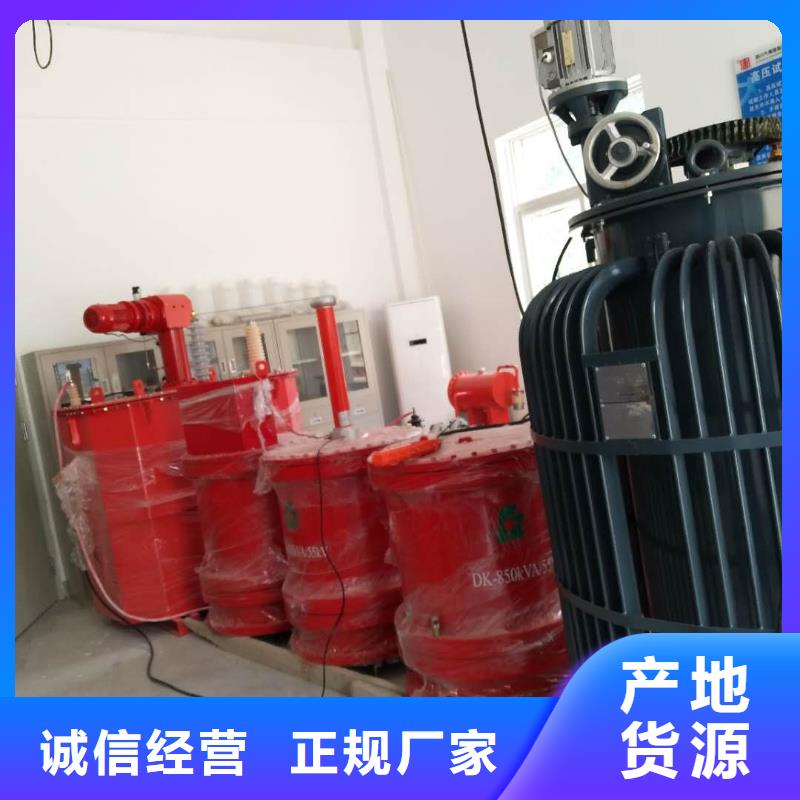

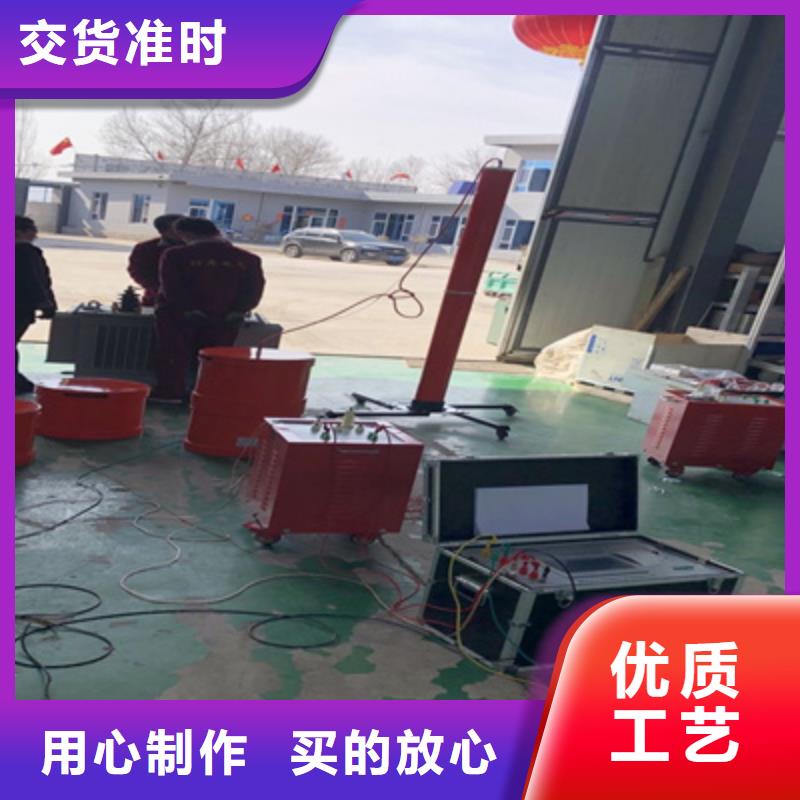

江蘇變頻串聯諧振耐壓裝置系統配置及其參數1.激勵變壓器LB-420kVA/1.25/2.5/5kV/0.4kV 1臺a)額定容量：420kVA；b)輸入電壓：0-400V，單相；c)輸出電壓：1.25/2.5/5kVd)結 構：油式；e)重 量：約3.5T；2.變頻電源TH-420kW/380V 1臺a)額定輸出容量：420kWb)工作電源： 380±10％V（三相），工頻c)輸出電壓：0 –400V，單相，d)額定輸入電流：1050Ae)額定輸出電流：1050Af)電壓分辨率： 0.01kVg)電壓測量精度：1.5％h)頻率調節范圍：30 – 300Hzi)頻率調節分辨率：≤0.1Hzj)頻率穩定度： 0.1％k)運 行 時 間：額定容量下連續60minl)額定容量下連續運行60min元器件溫度≤65K；m)噪 聲 水 平：≤50dBn)可實現以下功能1）變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；

江蘇高壓電纜耐壓測試儀、高壓電纜耐壓測試儀廠家-歡迎新老客戶來電咨詢

江蘇變頻串聯諧振耐壓裝置變頻電源的放置為縱向和橫向，特別適合現場操作及觀察；2）內外部具備特殊減震橡膠支撐腳和保護鋁箱，可有效減緩運輸中的顛簸震動和吊裝時的沖擊。保證了變頻電源的長期穩定性和可靠性；3）參數顯示：觸摸或外接鼠標大屏幕液晶界面顯示系統可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電壓、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、操作模式切換、電容，電感，頻率互換計算、參數查詢等 還可顯示頻率曲線、電壓曲線等可直觀地判斷當次試驗諧振頻率準確及穩定性；4）參數設置：大屏幕觸摸液晶彩屏和外接鼠標直接完成各種參數的設置，可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護、試驗?zāi)Ｊ?、電容電感頻率互換計算、參數設置提示以及幫助等參數進行設置或選擇；5）試驗?zāi)Ｊ剑河|摸屏和外接鼠標操作，有全自動、半自動、手動三種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態、模式切換、故障提示、電容電感頻率互換計算功能等；6）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功 能；7） 數據存儲功能：試驗結果保存（手動保存）、打印、上傳、回查等① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪?shù)保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上，同時具有USB接口，可將數據輸出打印或利用設備所攜帶打印機打印；（打印機屬客戶自選，若客戶有此需求，須在合同中予以特別寫明）8）自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0％；9）調頻范圍及頻率分辨率均可設定：調頻范圍可設為30～300Hz、45～100Hz、200-300Hz、按需設置，可加快調諧過程；頻率分辨率根據需要，可預設為0.1Hz、0.2Hz、0.5Hz、或1.0Hz，在調諧效率與調諧精準度之間取得優化平衡；10）頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

<江蘇>天正華意電氣設備有限公司

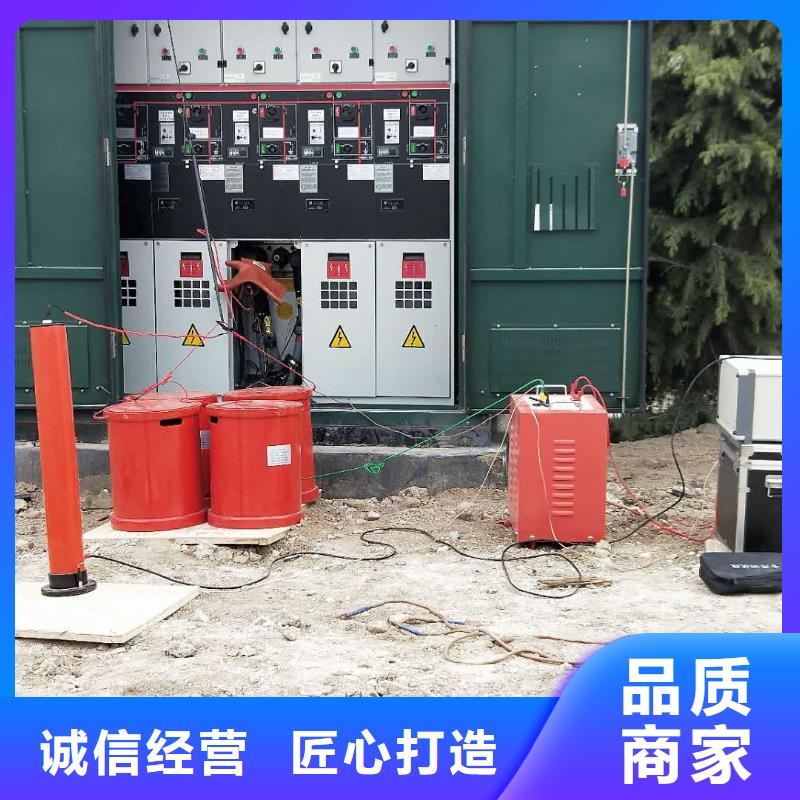

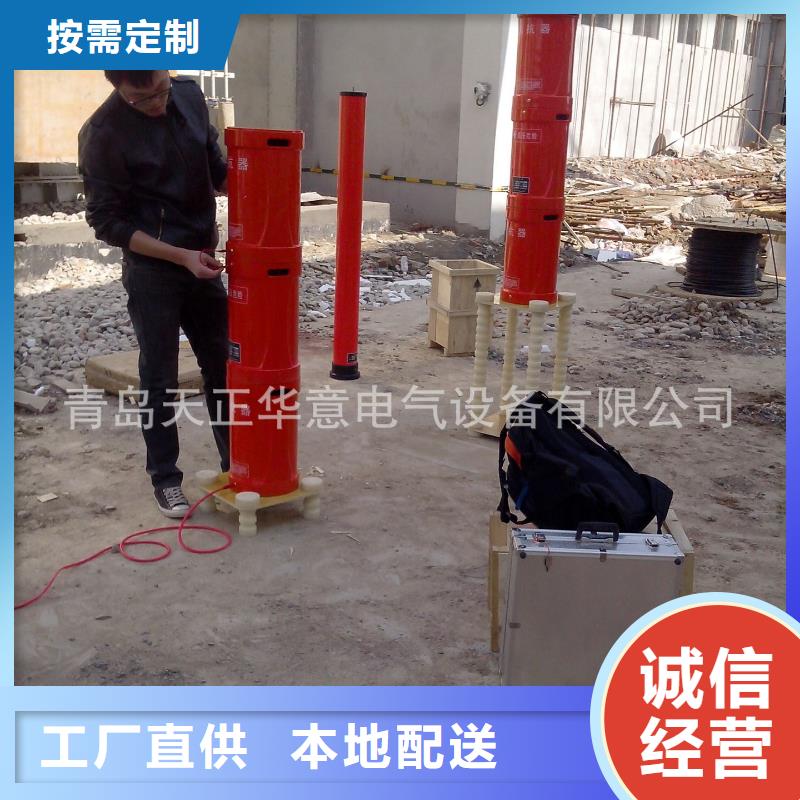

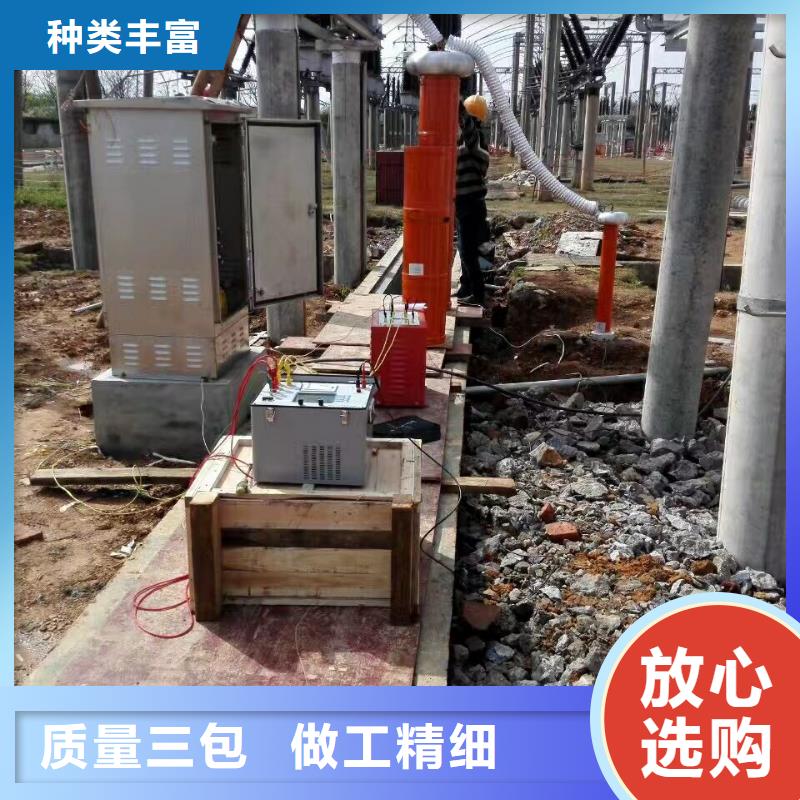

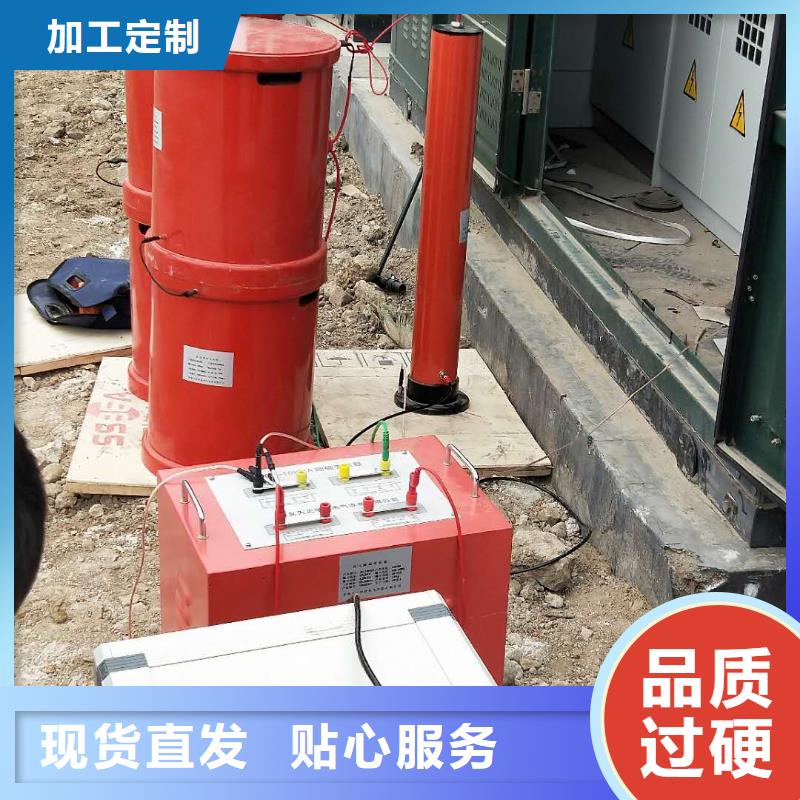

江蘇變頻串聯諧振耐壓裝置TH-135kVA/108kV一、滿足試品范圍1、10kV/300mm2電纜3km的交流耐壓試驗，電容≤1.1265uF 試驗頻率30-300Hz試驗電壓22kV 試驗時間5min。2、10kV開關等變電站設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過42kV，試驗時間1min。3、35kV/300mm2電纜1km的交流耐壓試驗，電容量≤0.1945uF，試驗頻率30-300Hz，試驗電壓52kV，試驗時間60min。4、35kV/31500kVA主變的交流耐壓試驗，電容量≤0.02uF，試驗頻率45-65Hz，試驗電壓68kV試驗時間1min。5、35kV開關等電氣設備的交流耐壓試驗，試驗頻率30-300Hz，試驗電壓不超過95kV，試驗時間1min。二、裝置主要組成序號 設備名稱 規格型號 單位 數量1 變頻電源 TH-7.5kW 臺 12 激勵變壓器 JLB-7.5kVA/1.5/3/6kV/0.4kV 臺 13 高壓電抗器 DK-33.75kVA/27kV 臺 44 電容分壓器 TH-1000pF/110kV 套 1三、主要功能及特征系列變頻串聯諧振耐壓試驗裝置，采用調節電源頻率的方式，使得電抗器與被試電容器實現諧振，從而在被試品上獲得高電壓大電流，因其所需電源功率小、設備重量輕體積小，在國內外得到了廣泛好評和應用，是當前高電壓試驗的新方法和潮流。

江蘇變頻串聯諧振耐壓裝置 變頻串聯諧振耐壓試驗裝置一、系統執行標準GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分：高壓諧振試驗裝置》JB/T9641-1999《試驗變壓器》GB10229 《電抗器》GB/T.311-1997 《高壓輸變電設備的絕緣與配合》DL/T846-2004 《高電壓測試設備通用技術條件》GB4793-1984《電子測量儀器要求》GB2900《電工名詞術語》GB4208《外殼防護等級》GB191《包裝貯運標志》GB/T16927-1997《高電壓試驗技術》二、工作環境1.環境溫度：－150C –40 0C；2.相對濕度：≤90％RH；3.海拔高度: ≤3500米；三、裝置主要適用范圍1、滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。四、系統技術規范及性能4.1 系統技術參數4.1.1 額定輸出電壓 0～22kV4.1.2 諧振電壓波型正弦波，波形畸變率＜1.0％4.1.3 被試品電流2A4.1.4 試驗容量： 44kVA4.1.5 輸出頻率30～300Hz4.1.6 工作時間 滿功率輸出下，連續工作時間15min4.1.7 品質因素30～904.1.8 輸入工作電源： 單相220V或三相380V±10％，50Hz4.1.9 環境溫度15℃～＋40℃4.1.10 相對濕度 ＜90RH％，無凝露狀況4.1.11 海拔高度：＜3500m4.1.12 噪聲 ≤50dB

江蘇高壓電纜耐壓測試儀、高壓電纜耐壓測試儀廠家-歡迎新老客戶來電咨詢

江蘇變頻串聯諧振耐壓裝置主要部件的技術規范及性能7.1 變頻電源控制箱 性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ?、試驗電流、等參?shù)進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩釉囼災Ｊ?、自動試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎?、調諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

---
