江蘇微機繼電保護測試儀 手持式變電站光數字分析儀手持式智能光數字分析儀變電站分析儀變電站綜合分析儀智能變電站綜合分析儀光數字分析儀手持光數字分析儀手持光數字綜合分析儀便攜式光數字綜合分析儀智能變電站手持式光數字分析儀智能化變電站便攜式數字分析儀數字化分析儀變電站便攜式數字分析儀變電站數字分析儀智能化變電站數字分析儀智能化數字分析儀便攜式數字分析儀青島天正華意電氣設備有限公司保證每一臺產品在出廠時主機、配件無任何質量問題，主機功能無任何缺陷。TH-8508主機保修期為三年，其配件保修期為三年。保修期從發貨日開始計算。對保修期內的產品提供免費維修服務，并保證維修期不超過 30 天。如若您在使用過程中由誤用、拆卸、疏忽、意外、非正常操作造成的產品損壞或者產品過了保修期，將不提供任何免費維修服務。授權代理商對用戶提供銷售、售后支持、接收返修服務，但不授權他們代表提供更多與本聲明不同的保證和承諾。凡是授權的代理商或者銷售網點處購買的產品，均可享受保修服務。對于在保修期內送達服務中心的有缺陷產品，可以選擇免費維修、更換產品或者按照購買價退款。當需要接受維修服務時，請聯系附近的服務中心。服務中心將根據您所在區域選擇是否提供上門取貨服務，無法上門取貨時，服務中心將與您協商是否通過郵寄方式將產品送至服務中心。完成維修后，服務中心將聯系您，協商合適的方式返還產品。對于不在免費維修范圍內的產品，將估算維修費用，并在獲得授權后才開始進行修理。對于付費維修的用戶，在收到維修后產品的同時將收到維修和返回運輸費用的發票。2.概述2.1功能說明隨著我國電力行業的發展及新技術的應用，智能變電站成為未來變電站的發展趨勢，并將成為智能電網中的重要組成部分。智能變電站主要特點是由智能化一次設備和網絡化二次設備分層構建，是建立在 IEC61850 協議規范基礎上，實現變電站內智能電氣設備間信息共享和互操作的現代化變電站。智能變電站的二次設備接收和發送的不再是傳統的電壓電流模擬量和硬接點開關信號， 全站使用 IEC 61850 通信規約傳遞電壓電流采樣值、開關狀態等遙測遙信量，并使用光纖作為傳輸介質以提高抗干擾能力。如果智能站需要故障檢修、現場調試或日常維護，傳統的模擬量測量儀器無法對這些信息進行診斷測試，現場施工或變電站維護人員需要一種嶄新的手段對光數字信號進行解析。TH-8508 是一款便攜式的智能變電站光數字測試儀，它對智能變電站過程層和間隔層的網絡通訊協議（IEC61850-9-1、IEC61850-9-2、IEC60044-7/8、GOOSE、IEEE1588）進行實時解析和監視，并分析其中傳輸的遙測遙信量數據，同時兼具保護的測試功能。它以直觀的方式顯示分析結果：如電壓電流的有效值、相角、諧波、功率等電能量分析；開關狀態及動作時間分析；時間同步的對時分析；光信號的光功率分析，是變電站日常維護、檢測、調試過程層和間隔層設備運行狀況的必備工具。

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜)

江蘇微機繼電保護測試儀內置高性能工控機，采用嵌入式工業Windows系統，集成化、一體化，無需外接電腦即可輕松完成各種復雜的試驗功能。還可以杜絕電腦病毒侵犯，即使誤操作刪除文件也不會破壞操作系統，保證系統。極具人性化的操作界面設計，提供了親切熟悉的真正的工業化Windows界面，內置觸控板和鍵盤，如同筆記本電腦一樣操作方便，江蘇內置USB接口可用優盤方便升級軟件和交換數據或外接鼠標、鍵盤操作，還可通過網口外接筆記本電腦工作。d. 新的測試軟件基于Windows系統，采用嵌入式軟件開發工具，功能齊全、界面友好、使用方便，底層硬件控制性能，首創多層樹型結構的試驗模板數據庫組織方式，靈活的OFFICE文件格式試驗報告，為實現試驗數據庫和試驗報告管理的集成化、系統化提供了數據基礎。e.既有針對數字保護測試特殊需要而精心設計的特色功能，又有富有特色、簡潔方便的通用測試模擬功能，還有實用有效的各類繼電器校驗程序，更有提供多種校驗和搜索方式的成套微機保護和自動裝置的自動試驗程序各類故障模擬程序，能真實模擬和回放現場實際的各類故障、暫態、振蕩、重合閘行為。f. 輸入輸出端口齊全，功能強大，能廣泛適應迄今各種不同形式的保護試驗。6路IEC 61850 9-1/2、5路FT3、12路模擬量同時輸出，各相幅值、相位、頻率、直流分量均可同時獨立變化調整，可適用于傳統互感器輸入型、電子互感器輸入型、混合輸入型等各種類型的繼電保護測試；開入通道獨立無極性，能自動適應各種有源無源接點。g.先進的高精度線性功放技術了裝置的功放系統，更有完善的各種防誤操作、短路、外電沖擊和溫度超限等故障檢測和保護功能，保障裝置可穩定可靠的持續工作。整機模塊化設計，進行了大量的優化設計和工藝改進，更加小型化、輕型化，易操作、易維護。h．內置GPS、外接IRIG-B碼和IEEE1588同步時間輸入具有長時穩定的守時功能， 保證同步輸出和狀態同步觸發的時間和相位高精度要求，同時多種同步時間輸入源也使測試儀對變電站不同建設階段同步時間來源有更好的選擇性和適應性。繼電保護測試儀 江蘇微機繼電保護測試儀 微機繼電保護校驗儀三相微機繼電保護測試儀六相微機繼電保護測試儀三相微機繼電保護校驗儀六相微機繼電保護校驗儀

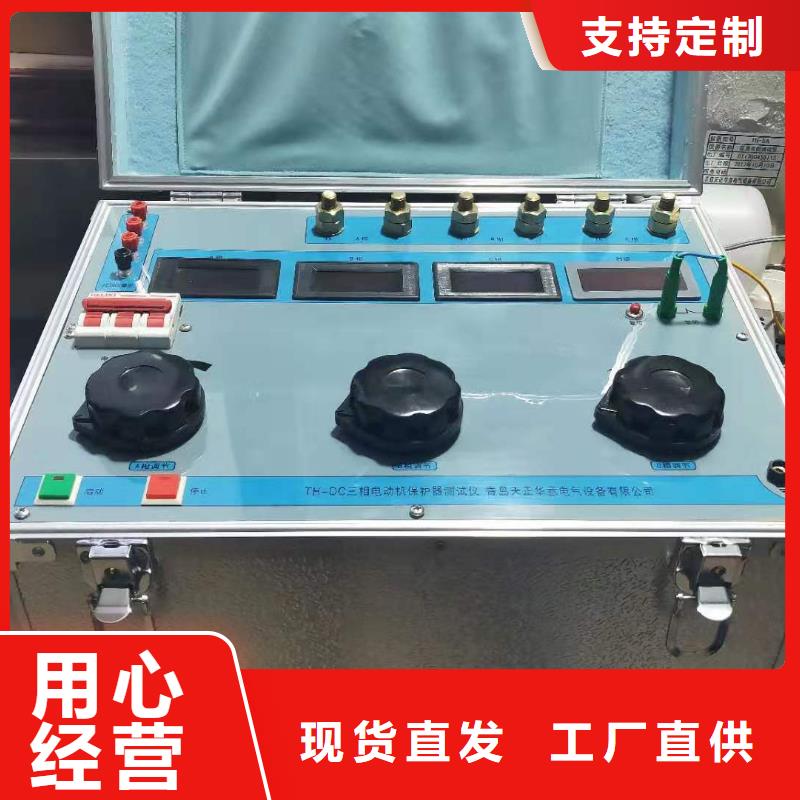

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜)

江蘇三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀概述TH-6A微機繼電保護測試儀(也稱電壓電流測試電源）采用世界先進水平的DSP技術和開關放大器技術研制而成。具有重量輕、功率大、精度高和可靠性高的特點，能夠對電磁型、晶體管型、集成電路型和微機型繼電保護裝置進行測試。采用面向保護裝置的自動測試管理平臺－繼電保護測試軟件控制操作，組成新一代的繼電保護自動化測試系統。能夠更好的滿足世界各國有關電力系統之研究機構、生產廠家及電力生產、調試、運行單位的要求。 主要技術特點： ■采用高性能的DSP控制器 核心主要部分采用高性能的DSP控制器件和高分辨率、高精度的D/A轉換器件，具有運算速度快，實時數字信號處理能力強，輸出信號精度高，穩定性好，失真小，可保證從小信號輸出到大信號輸出具有良好的線性度。 ■ 大功率、高可靠性的開關放大技術 功率輸出部分采用先進的開關放大器技術，具有可靠性高、效率高、體積小、輸出功率大的特點，電壓放大器達到0～125V/相輸出，電流放大器達到0～30A/相輸出， 輸出功率達到300VA/相。 ■ 輸出精度高 測試儀每個模擬量通道的輸出都能達到0.2級，保證了測試結果的準確性。 ■ 完備的信號指示 所有模擬量、開入、開出通道都有相應的指示燈進行使用狀態顯示。 ■ 完備的自保護功能 在測試儀中包含了完整的自保護功能，確保測試儀在的工作狀態進行工作。 ■ 模塊化設計 測試儀的每個組成部分都是相互獨立的，尤其每個放大器均為獨立的放大器，在使用過程中可以用這些放大器進行串聯或并聯輸出。 ■ 帶電位、空接點自動識別 提供八組開入量通道，每個通道均能自動識別帶點位和空接點的開關輸入信號。 ■ 注意事項 當被測試的繼電保護裝置已經接通電源時，不要進行接線等操作。要把繼電保護供電電源完全斷開，方可進行此類操作。接地插頭必須可靠接地，否則有可能會導致觸電危險。不要在能產生強電磁場的設備，如磁共振影像（MRI）等，這樣的地方使用此設備。當你懷疑儀器有問題時，請不要繼續操作。請與我們公司聯系。遠離外圍電路。當儀器接上電源時，不要觸摸外部電路及元件。測試儀工作電源要穩定，電壓范圍在220V(-15%--20%)以內，否則建議通過穩壓電源供電。 避免帶電插拔計算機通信電纜，用計算機通信電纜連接計算機與測試儀之前，先關閉計算機與測試裝置主機電源。 先打開測試儀電源，然后再接入與保護連接的測試線。為運行中機身感應的靜電，試驗之前，先通過接地端子將主機可靠接地。 測試儀后面板上留有散熱孔，在運行過程中為確保測試儀正常工作，請勿將異物堵上散熱孔。 切勿將裝置放置在高溫、高濕的場合保存和使用。 試驗過程中，如果測試儀輸出回路出現過載現象，測試儀將自行中斷輸出過程，等過載現象后，測試儀會繼續輸出。 請保持你的繼電保護測試裝置處于清潔狀態。警告：為了避免電擊，在清潔前要把測試儀的電源線插頭拔掉，清潔時用干燥的布清潔儀器的外殼。在給儀器通電前，要保證儀器完全干燥。注意：不要把設備浸在液體中或者讓任何液體進入外殼或者儀器的任何開口處。 拔下儀器的插頭。要經常定期檢查儀器上是否有裂痕或損壞，如果有任何可見的損壞，請與制造商或授權經銷商聯系。試驗結束后，測試儀不用時，要及時放入專用包裝箱內，并由專人管理。 測試裝置長期使用后，如果出現數據精度下降的情況，請與本公司聯系，以便我們協助您對測試儀的輸出精度進行校準。

<江蘇>天正華意電氣設備有限公司

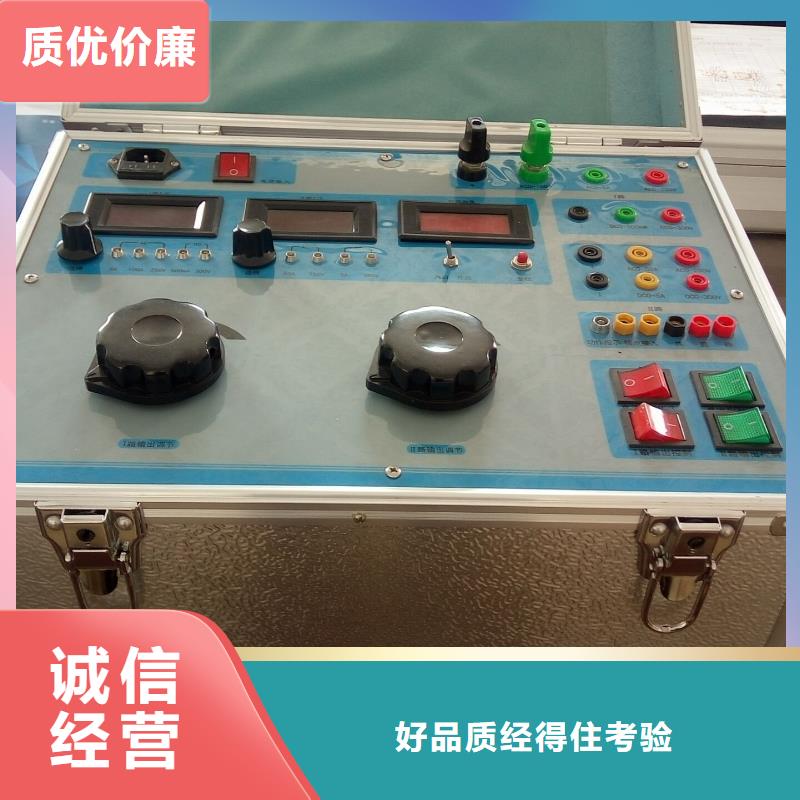

三相智能相位伏安表江蘇2023已更新(今日/熱搜) <江蘇>天正華意電氣設備有限公司

江蘇微機繼電保護測試儀數字化繼電保護測試儀數字式繼電保護測試儀繼電器保護測試儀微機繼電保護綜合測試儀智能繼電保護測試儀合并單元測試儀智能變電站光數字測試儀合并單元(MU)測試系統合并單元測試系統合并單元(MU)測試裝置合并單元(MU)測試儀合并單元測試裝置手持光數字測試儀數字化變電站光數字測試儀合并單元系統級測試儀合并單元系統測試儀變電站綜合自動化系統校驗裝置變電站自動化系統校驗裝置 青島天正華意電氣設備有限公司是一家專業從事電力測試設備研發、生產、銷售、服務為一體的高科技企業。成立于2011年，擁有一支技術精湛、經驗豐富的研發團隊，本著“技術創新，服務至上”的經營宗旨，注重信譽，強調服務，立志成為國內 的專業化電力測試設備提供商。自成立以來公司秉承“誠信、敬業、團結、創新”的企業精神，以“關注客戶需求，追求技術創新”為宗旨，始終致力于以“用戶體驗至上”的產品研發。通過不斷加強自主知識產權的核心技術研究，為客戶提供 的產品和技術服務。公司倡導“以市場為基礎、以技術為生命、以信譽為靈魂”的核心價值觀，以提高客戶的滿意度來企業自身價值。公司致力于為不同群體的用戶提供更高的應用需求，極力的推動新產品、新技術普及。在品牌的規劃及產品設計中，青島天正華意電氣設備有限公司不斷的注入新的元素，以“質量求生存，以服務求價值，讓品質鑄就品牌”。青島天正華意電氣設備有限公司衷心希望成為廣大客戶值得信賴的電力測試設備提供商、技術支持商和服務保障商。技術創新，服務至上！產品用戶手冊包含了所有當您在使用TH-8508系列光數字測試儀時所需要用到的信息。TH-8508系列光數字測試儀通俗叫法包含以下名稱：智能變電站光數字測試儀“光數字測試儀 萬用表”、“手持式報文分析儀”、“手持式繼電保護測試儀”，用戶手冊中統一簡稱為“光數字萬用表”。用戶手冊的編排方式用戶手冊有以下幾個章節所組成： 章：產品介紹您可以通過本章節了解 TH-8508系列產品的硬件特性和外觀特征。第二章：軟件操作您可以通過本章節了解 TH-8508系列產品的軟件特性、基本設置及操作方法。附錄Ⅰ：數字化/智能變電站名詞附錄Ⅱ：青島天正華意電氣設備有限公司的聯絡信息提示符號為了能夠確保您正確的使用 TH-8508智能變電站光數字測試儀，請務必注意下面這些會在本手冊中出現的標示符號所代表的特殊含義。警告：提醒您在進行某一項工作時要注意您本身的。小心：提醒您在進行某一項工作時要注意勿傷害到產品。重要：此符號標示您必須要遵照手冊所描述之方式完成某一項或多項軟硬件的操作或設置。注意：提供有助于完成某項工作的訣竅和其他額外的

江蘇微機繼電保護測試儀界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。比如說，做低電壓閉鎖過流的時候，如果保護定值給的是線電壓，那么保護動作時不但可以從上面很直觀的看到保護動作時的相電壓的值，而且可以從這個窗口直接讀出線電壓的值，而不需要試驗人員自行計算。

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜)
三相智能相位伏安表江蘇2023已更新(今日/熱搜) <江蘇>天正華意電氣設備有限公司

江蘇微機繼電保護測試儀 界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相 輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相 輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相 允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的 輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。

江蘇微機繼電保護器測試儀本智能變電站光數字繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于IEC61850通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。本產品基于強大的PowerPC平臺，采用模塊化的開發方式，體積小、重量輕，可實現對合并單元、繼電保護裝置、測控裝置、智能終端 的功能和性能測試，適用于變電站、各類科研單位及設備制造企業。技術特點?支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率；?具備數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；?可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試； ?具備報文記錄和分析功能，為現場故障診斷提供快捷幫助；?支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；?支持虛端子圖形化顯示功能，數據流向清晰明了；?支持FT3、FT3擴展及DL/T 282報文輸出，并且支持2M/4M/6M/8M/10M波特率UART編碼及5M/10M/20M 曼切斯特編碼；?支持故障仿真和PCAP、COMTRADE格式數據回放功能；?具備MMS定值讀寫功能，可讀寫智能IED設備定值等配置信息；?具備同步觸發功能，支持GPS/BD對時，也支持IRIG-B、PPS及IEEE1588(PTP)對時方式并可支持對外輸出IRIG-B、PPS及IEEE1588(PTP)授時信號；?支持同時輸出8路授時信號；?具有強大的異常報文模擬功能，可模擬采樣序號異常、品質異常、發送頻率抖動、延時異常、丟包、超大報文幀、失步、重復報文、序號跳變、檢修模式、狀態虛變、報文超時、報文中斷、stnum跳變、sqnum跳變等測試；?開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓；?支持單纖發送、單纖接收；?配備模擬量小信號接口，提供12路0-7V交流電壓的模擬量小信號輸入及輸出；?配備10.4寸高分辨率顯示屏，支持觸摸操作；?配備WIFI模塊及4G模塊，支持遠程測試功能；?獨立可調直流電源 設有一路大功率110V 或 220V專用直流電源輸出。 ?接口完整 裝置面板上有自帶鍵盤和鼠標，單機能進行完整操作。裝置帶有USB口和網口，可與PC機通信進行操作，可外接打印機、鍵盤、鼠標、U盤等。?內置GPS 裝置自帶GPS接口，可實現雙機同步測試，可進行光纖縱聯差動保護試驗。?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。?輕小型高集成單機和一體化結構 屬于跨專業聯合設計產品，綜合了多專業的先進科技成果。體積小，重量輕，具有很高的性能價格比。三相繼電保護校驗儀繼保校驗儀三相繼保校驗儀繼保儀三相工控微機繼電保護測試儀微機繼電保護測試系統繼電保護裝置繼電保護綜合測試儀繼電保護校驗儀單相繼電保護測試儀單相繼電保護校驗儀便攜式繼電保護測試儀

<江蘇>天正華意電氣設備有限公司
三相智能相位伏安表江蘇2023已更新(今日/熱搜) <江蘇>天正華意電氣設備有限公司

江蘇微機繼電保護測試儀測試模式：差動6I模式針對于有6個電流的測試儀使用。差動3I模式針對于只有3個電流的測試儀使用。另外6個電流的測試儀也能使用差動3I模式。2、保護類型：可以選擇測試變壓器、發變組、發電機、母差。3、變壓器接線：繞組數：可以選擇雙繞組、三繞組。接線方式：選擇保護裝置整定的變壓器接線方式。相位校正方式：可以選擇無校正、Y側校正、△校正三種方式。應與保護裝置的實際校正方式一致。參與測試的繞組：選擇當前要測試繞組。4、制動/動作方程：CT指向：可以選擇兩側流向變壓器和一側流入，一側流出。通常兩側流向變壓器。Ir、Id：制動電流與差動電流計算公式，應與保護裝置的實際公式一致。根據保護型號導入方程：軟件收錄了部分公式，僅供參考，實際公式參見實際保護說明書。如圖3.4.1-2圖3.4.1-25、In與Kp1、Kp2計算：額定電流與平衡系數計算。Kp計算方法：本軟件提供三種計算方式，根據額定電壓Un和CT變比歸算至高壓側、根據額定電流In歸算至高壓側、根據標幺值計算。應與保護裝置實際計算方式一致，如保護不是使用以上三種方式，可直接讀取保護裝置的平衡系數或根據保護說明書計算方式自行計算。額定容量Sn：輸入保護裝置整定的額定容量，如保護裝置各側額定容量不一致，輸入容量值計算。額定電壓Un：輸入保護裝置整定的額定電壓。CT變比：輸入保護裝置整定的CT變比。額定電流In：選擇根據額定電壓Un和CT變比歸算至高壓側時，為額定容量、額定電壓、CT變比計算出的額定電流二次值。選擇根據根據額定電流In歸算至高壓側、根據標幺值計算時，可手動輸入額定電流二次值。平衡系數KP：計算出的平衡系數。計算KP：點擊后，可計算出平衡系數KP值。確定：點擊確定后額定電流與平衡系數自動填入測試窗口的相應位置。如圖3.4.1-3圖3.4.1-36、有名值方式測試、標幺值方式測試選擇有名值方式測試時：應填入正確的電流平衡系數；后面的曲線定義應用有名值定義，如差動電流門檻定值為0.5Ie，Ie=2A，則曲線定義處應填入1A；添加的測試點也是有名值；坐標系下顯示的當前測試點Ir、Id也是有名值。選擇標幺值方式測試時：應填入正確的額定電流；后面的曲線定義應用標幺值定義，如差動電流門檻定值為0.5Ie，Ie=2A，則曲線定義處應填入0.5；添加的測試點也是標幺值；坐標系下顯示的當前測試點Ir、Id也是標幺值。7、額定電流：可通過In或KP1、KP2計算獲得，也可手動計算或通過保護裝置讀取后填入。注意：部分保護裝置可能各側額定容量不同，保護裝置計算的額定電流是通過各側容量分別計算所得，這時就不能直接填入保護裝置讀取的各側額定電流，而應用同一個容量進行計算得到。8、電流平衡系數：可通過In或KP1、KP2計算獲得，也可手動計算或通過保護裝置讀取后填入。9、高壓側相位、低壓側相位：受CT指向控制，無須填入。

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜)

江蘇微機繼電保護測試儀裝置特點與技術參數節 主要特點 電壓電流輸出靈活組合 輸出達4相電壓3相電流，可任意組合實現常規4相電壓3相電流型輸出模式，既可兼容傳統的各種試驗方式，也可方便地進行三相變壓器差動試驗和廠用電快切和備自投試驗。電壓電流精度高，4相電壓、3相電流輸出，精度、穩定度高，幅值相位任意調節。 江蘇內置高精度GPS模塊，保證各種量的時標誤差＜10us。 測試功能強大，遙控、遙信（風暴）、遙測測試功能；站內、站間SOE測試功能；GPS對時模塊可實現對綜自系統遙信、遙測響應時間的測試，PPS誤差測試輸出采用高保真、高可靠模塊式線性功放，性能卓越。確保從微小電流到大電流都波形平滑、精度優良 6路無極性開入。兼容空接點與0~250V電位接點7 對開出，采用隔離電子空接點，可承受DC400V/AC220V電壓，可實現高速無抖動輸出。 優良的散熱結構和自診斷、自保護、輸出閉鎖等，可靠性高。 內置高性能工控機，采用WinXP系統，解析多種遠動協議。 ? ?操作方式 裝置直接外接筆記本電腦或臺式機進行操作，方便快捷，性能穩定。 ?新型高保真線性功放 輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。 ?高性能主機 輸出部分采用DSP控制，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。 ?軟件功能強大 可完成各種自動化程度高的大型復雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，顯示矢量圖，聯機打印報告等。6相電流可方便進行三相差動保護測試。 ?具有獨立專用直流電源輸出 設有一路110V 及 220V專用直流電源輸出。 ?接口完整 裝置帶有USB通訊口，可與計算機及其它外部設備通信。 ?完善的自我保護功能 散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。 第二節 額定參數 交流電流輸出 輸出精度 0.2級 相電流輸出（有效值） 0～40A 三并電流輸出（有效值） 0～120A 相電流長時間允許工作值（有效值） 10A 相電流輸出功率 420VA 三并電流輸出時輸出功率 900VA 三并電流輸出時允許工作時間 10s 頻率范圍（基波） 20～1000Hz 諧波次數 1～20 次 直流電流輸出 輸出精度 0.2級 電流輸出 0～±10A / 每相，0～±30A / 三并 輸出負載電壓 20V 交流電壓輸出 輸出精度 0.2級 相電壓輸出（有效值） 0～120V 線電壓輸出（有效值） 0～240V 相電壓/線電壓輸出功率 80VA / 100VA 頻率范圍（基波） 20～1000Hz 諧波次數 1～20次 直流電壓輸出 輸出精度 0.2級 相電壓輸出幅值 0～±160V 線電壓輸出幅值 0～±320V 相電壓/線電壓輸出功率 70VA / 140VA 開關量及時間測量

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜) 三相智能相位伏安表江蘇2023已更新(今日/熱搜) <江蘇>天正華意電氣設備有限公司

江蘇微機繼電保護測試儀手動、半自動、全自動方式手動方式 各變量的變化完全由手動控制，手動按一下工具條上的 或 鍵或者面板鍵盤上的“↓”或“↑”鍵，各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。半自動方式 該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗，按照試驗的要求選定一個變化的方向。 全自動方式 該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向，反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。自動變化間隔時間 自動變化間隔時間是指在自動方式時每一步個故障變化的間隔時間，因此我們在設置間隔時間的時候必須保證間隔時間比保護動作的時間長，以便保護能夠可靠動作。

江蘇微機繼電保護測試儀 界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相 輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相 輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相 允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的 輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。

<江蘇>天正華意電氣設備有限公司

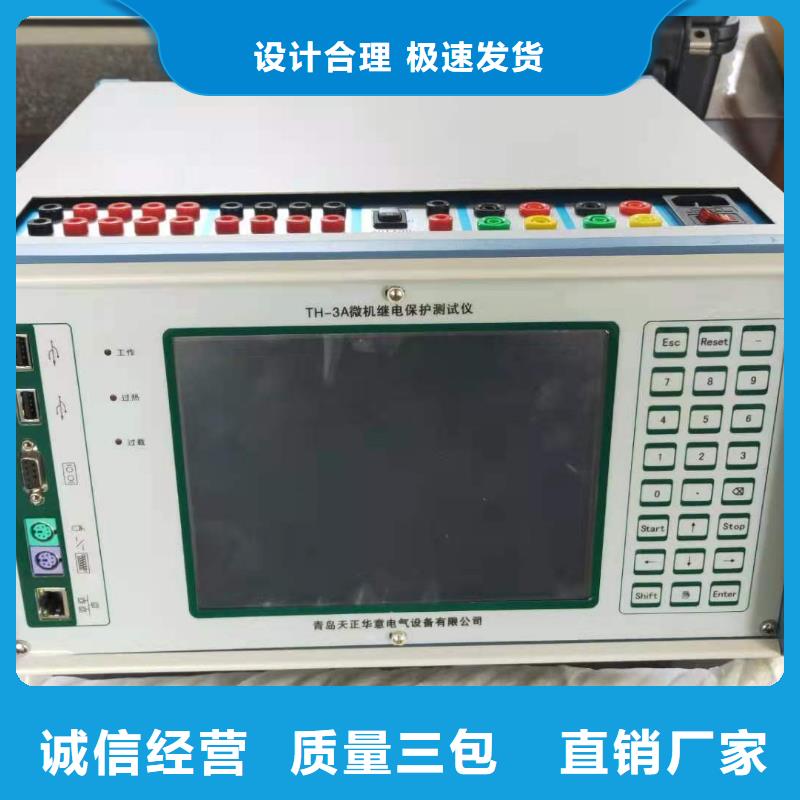

江蘇軟件操作方法簡介TH-3A微機繼電保護測試儀軟件，是新一代測試軟件，其特點是：界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態序列I”以及“狀態序列II”等五個測試模塊，并且可以任意擴展。 節 菜單欄中常用功能介紹菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：● 打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:\繼保\Para\當前模塊名\。● 保存參數：快捷鍵是Ctrl+S，用于將軟件界面上用戶所設定的試驗參數保存進某一文件中，以便將來可以用“打開參數”再次調出使用。數據將保存在當前模塊默然的文件夾下。● 試驗報告：快捷鍵是Ctrl+R，用于從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，并且可以在該窗口中修改和打印試驗報告。每次試驗結束，系統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E:\繼保\試驗報告\當前模塊名\。● 退出： 快捷鍵是Ctrl+X，用于退出當前試驗模塊。● 開始試驗：同鍵盤上的 運行 鍵，用于開始試驗。● 停止試驗：同鍵盤上的 ESC取消 鍵，用于正常結束試驗或中途強行停止。● 短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。

<江蘇>天正華意電氣設備有限公司
三相智能相位伏安表江蘇2023已更新(今日/熱搜) <江蘇>天正華意電氣設備有限公司

江蘇微機繼電保護測試儀 界面說明交流量設置鍵入電壓、電流的有效值后，按“確認”鍵或將鼠標點至其它位置，被寫入的數據將自動保留小數點后三位有效數字。電壓的單位默認為V，電流的單位默認為A。設置相位時，可鍵入-180~360°范圍內的任意角度。若寫入的角度超出以上范圍，系統會將其自動轉換至該范圍內。例如輸入“-181°”，則自動轉換成“179°”。在矢量圖窗口中能實時觀察到所設置的各個交流量向量的大小和方向的效果圖。交流電壓單相 輸出120V。當需要輸出更高電壓時，可將任意兩路電壓串聯使用，它們的幅值可不同，但相位應反向。例如：設Ua輸出120V、0°，Ub輸出120V、180°，則Uab輸出的有效值為240V。交流電流單相 輸出達到為40A。若要輸出更大電流，可將多路電流并聯使用，并聯使用時各相的相位應相同。采用大電流輸出時，應盡量用較粗、較短的導線，并且輸出的時間盡可能短。在上頁圖中，交流量設置有效值旁邊上的“變”一欄是用于選擇該輸出量是否可變的，如果在某相的有效值或相位后面的“變”欄上點擊鼠標打“√”，則說明該輸出相是可以變化的同時“步長”一欄也由灰色變成高亮色，即“步長”允許設置。幅值的變化步長小值為0.001，角度的變化步長小值為0.1。“上限”一欄是設置各相 允許輸出的有效值。試驗時如果擔心某相會不小心輸出太大而損壞繼電器，可為該相設一“上限值”，則在試驗過程中該相將永遠不會超限，可確保繼電器。“上限值”在軟件出廠的默認值是電壓電流的 輸出幅值。UxUx是特殊相，可設置多種輸出情況：?設定為 +3UO、-3UO、+×3UO、-×3UO時，UX的輸出值由當前輸出的UA、UB、UC組合出3UO成分，然后乘以各自系數得出，并始終跟隨UA、UB、UC 的變化而變化。?若選擇等于某相（如UA）的值，則Ux的輸出與相對應相的輸出相同。?若選“任意方式”，此時Ux的輸出和其他3相電壓一樣，可以在輸出范圍內任意輸出，也可以按照一定的步長變化其幅值和角度。 序分量、線電壓等參量顯示在界面的左下腳顯示當前狀態下的線電壓以及電壓、電流的零序、正序和負序分量。通過這個窗口，不僅可以實時監視“序分量”以及“線電壓”的變化情況，這部分的數值是完全根據上面所給的各相分量的當前值計算出來的，不能設置。這個窗口有利于試驗人員觀察保護動作時各序分量和線電壓的值，便于根據不同需要來記錄保護的動作值。

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜)
<江蘇>天正華意電氣設備有限公司

江蘇微機繼電保護測試儀界面更加友好美觀，軟件功能更加完備強大，并且保留了其獨有的界面簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若干子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態序列I”以及“狀態序列II”等五個測試模塊，并且可以任意擴展。節 菜單欄中常用功能介紹菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這里以“交流試驗”模塊為例進行介紹，可以適用于后面介紹的各個功能模塊。界面如下圖所示：打開參數：快捷鍵是Ctrl+O。用于從指定文件夾中調出已保存的試驗參數，將參數放到軟件界面上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:\繼保\Para\當前模塊名\。 退出： 快捷鍵是Ctrl+X，用于退出當前試驗模塊。開始試驗：同鍵盤上的 運行 鍵，用于開始試驗。 停止試驗：同鍵盤上的 ESC取消 鍵，用于正常結束試驗或中途強行停止。短路計算：點擊后將打開一個“短路計算”對話框，該對話框用于故障時的短路計算，并將計算結果自動填入到界面上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償系數要設置正確。第二節 工具條中常用按鈕介紹打開試驗參數按鈕 保存試驗參數按鈕 數據復歸按鈕 用于將參數恢復到試驗前的初始值，能極大地方便于多次重復性試驗。打開試驗報告按鈕 試驗開始按鈕 試驗停止按鈕 短路計算按鈕 啟動功率顯示界面按鈕 在“交流試驗”模塊中，可在試驗期間打開功率顯示界面，對比測試儀實際輸出的功率與現場表計測量的功率。同步指示器 在“同期試驗”模塊中，可在試驗期間打開同步指示器直觀地觀察試驗的進行。變量步增按鈕 “手動”試驗方式時，按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。變量步減按鈕 “手動”試驗方式時，按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。矢量圖 有些測試模塊因排版原因，放不下電壓電流矢量圖的顯示，則可通過此按鈕打開。放大鏡 用于和縮小各模塊界面上的電流電壓矢量圖。幫助按鈕 用于查看當前測試模塊的版本信息及其它。對稱輸出按鈕 此按鈕的作用是使電流電壓量按對稱輸出，也就是說只需要改變任一相的值，其他的幾相會自動的根據對稱的3相交流量輸出幅值和相位，如果一相選擇可變的話，那么其他相也會相對應的為可變量。兩路繼電保護測試儀伏安特性變比繼電保護試驗箱伏安特性變比繼電保護測試儀繼電保護伏安特性變比測試儀光數字繼電保護測試系統數字繼電保護測試儀 智能變電站光數字測試儀 智能變電站數字保護測試儀智能變電站保護測試儀數模一體繼電保護測試系統

三相智能相位伏安表江蘇2023已更新(今日/熱搜)

江蘇微機繼電保護測試儀測試項目頁1、測試相別：選擇測試相別。2、測試方式：可選擇邊界搜索或定點測試。邊界搜索以搜索的方式尋找特性曲線的邊界值。定點測試，測試添加的幾個固定點。 邊界搜索：分為二分法搜索和單向逼近搜索兩種方式。3、自動調整：勾選自動調整時，必須正確定義曲線。Id在曲線的上下某個小區間內搜索，可減少不必要的測試點。未勾選時，每個測試點Ir都要從起點開始到終點進行搜索，測試點較多，增加了測試時間。起點、終點：應保證起點不動作、終點能夠可靠動作，才能搜索出曲線。4、搜索精度：應根據要求調整。有名值時，一般設置要大。標幺值時，一般設置要小。如圖3.4.1-4圖3.4.1-4三、實驗控制頁通常只設置長故障時間與間隔時間。1、長故障時間：大于比率差動動作時間即可。如搜索差動速斷曲線，長故障時間應大于差動速斷動作時間，小于比率差動動作時間，避免比率差動動作后不再向上搜索速斷區域。2、間隔時間：每個出值點之間個間隔時間，應有適當的間隔時間讓保護能夠正常啟動、復歸。3、開關量：選擇使用的開關輸入端口、動作邏輯與動作方式。4、電壓輸出：當測試發電機差動時，一般需要加入負序電壓。如圖3.5.1-5圖3.5.1-5四、曲線定義頁可將保護裝置理論曲線展現在坐標系上，然后與實際邊界點對比。不影響測試流程，僅僅起對比作用。注意：選擇有名值方式測試和標幺值方式測試時，二者定義是不同的。繼電保護裝置測試儀六相繼電保護測試儀六相繼保測試儀六相繼電保護校驗儀六相繼保校驗儀微機繼電保護測試系統 光數字繼電保護測試儀 三相工控繼電保護測試儀反時限單相繼電保護測試儀反時限過流繼電保護測試儀反時限繼電保護測試儀速斷繼電保護測試儀反時限過流繼電保護校驗儀反時限繼電保護校驗儀單相繼保測試儀單相繼保校驗儀繼電保護伏安變比測試儀電流動作保護測試儀繼電器動作測試儀數字繼保測試儀繼保綜合測試儀微機保護裝置測試儀繼電保護測量儀繼保之星

<江蘇>天正華意電氣設備有限公司 三相智能相位伏安表江蘇2023已更新(今日/熱搜)

江蘇微機繼電保護測試儀手動、半自動、全自動方式手動方式 各變量的變化完全由手動控制，手動按一下工具條上的 或 鍵或者面板鍵盤上的“↓”或“↑”鍵，各變量將加、減一個步長量。保護動作時，測試儀發出“嘀”聲，并記錄下所需記錄的動作值。如果還需要測保護的返回值，這時反方向減小或增加變量至保護接點返回，裝置“嘀”聲消失，記錄下所需記錄的返回值，并自動計算出返回系數。半自動方式 該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作，測試儀自動記錄所需記錄的量并維持輸出但暫停變化，同時彈出一對話框，請求給定下一步的變化方向是“增加”、“減小”還是直接“停止”試驗，按照試驗的要求選定一個變化的方向。 全自動方式 該方式下，當選擇“遞增”或“遞減”時，開始試驗后各變量將自動按步長遞增或遞減，增減的時間間隔可以設定。當保護動作時，自動記錄所需記錄的量。如果已選“僅測接點動作”，裝置測得動作值后將自動停止試驗；如果選擇“測動作值和返回值”，在測得動作值后，裝置將自動轉換方向，反向變化變各量，直到裝置接點返回，從而測量出返回值，記錄下返回值并計算返回系數。自動變化間隔時間 自動變化間隔時間是指在自動方式時每一步個故障變化的間隔時間，因此我們在設置間隔時間的時候必須保證間隔時間比保護動作的時間長，以便保護能夠可靠動作。
