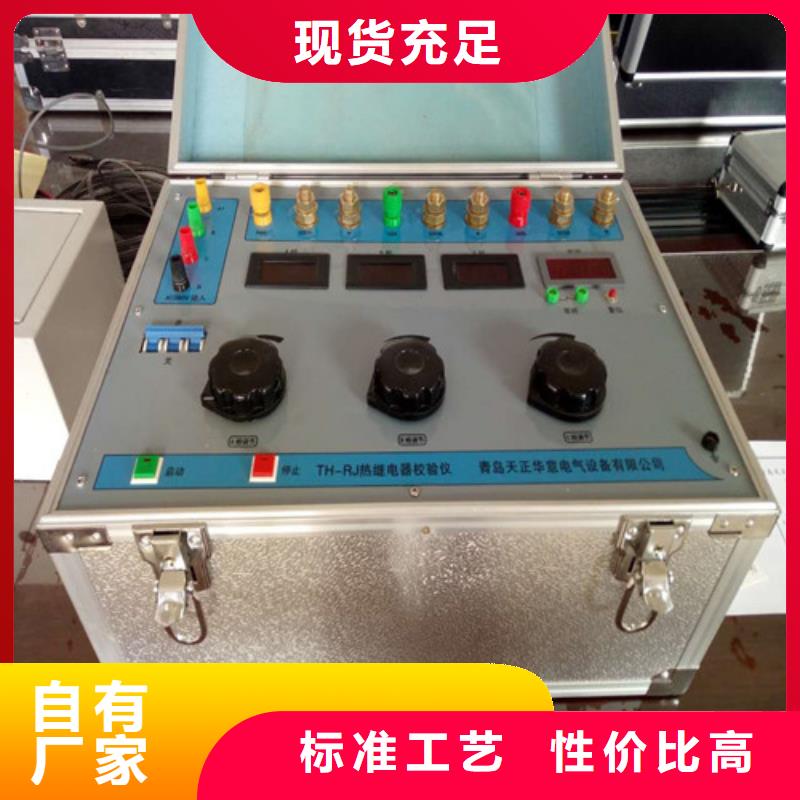

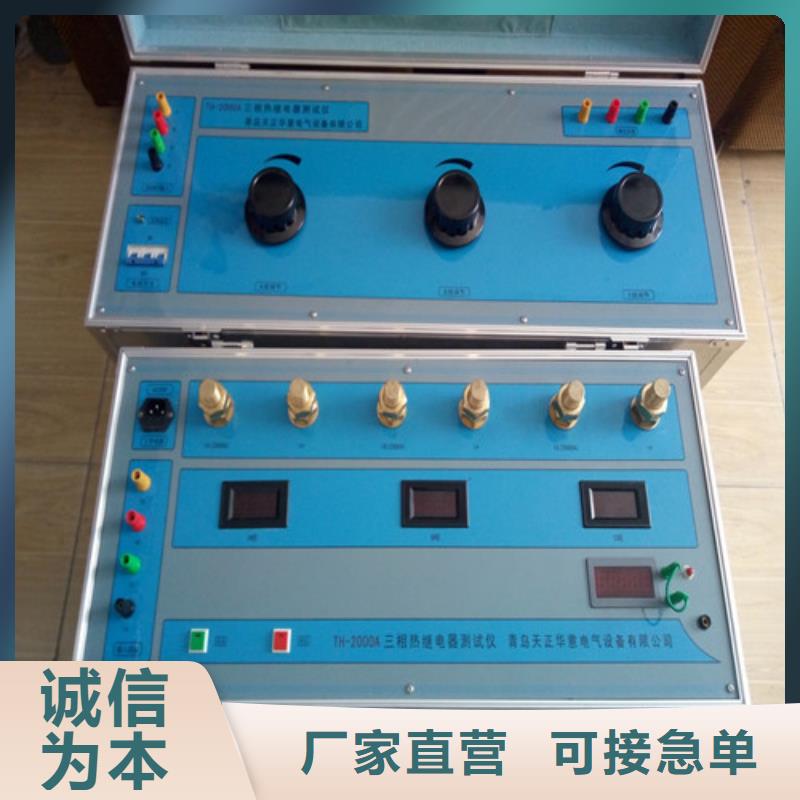

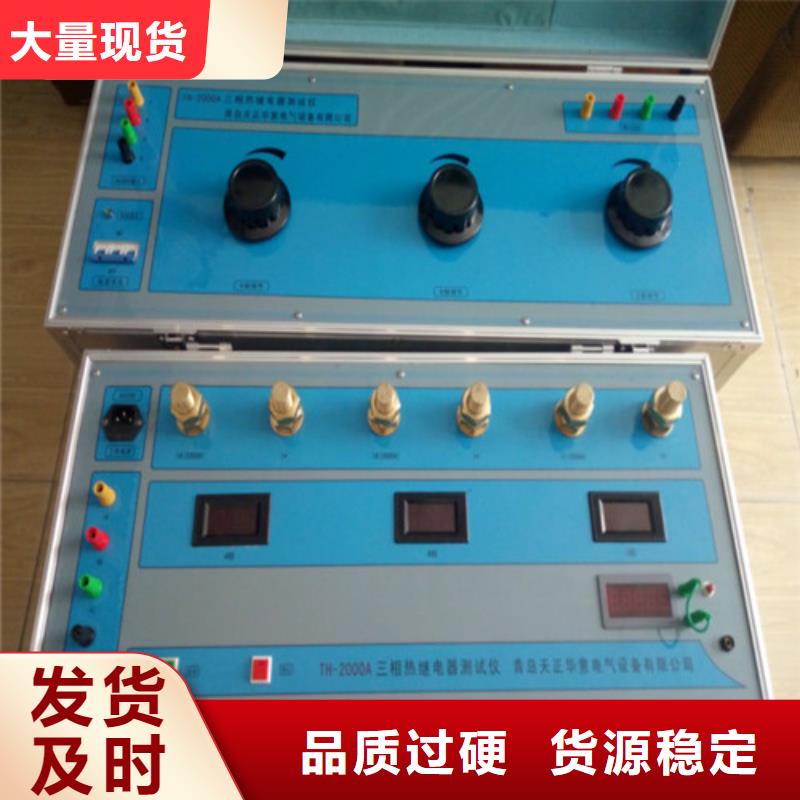

江蘇熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇

江蘇熱繼電器測試儀簡介：繼電器綜合測試臺是青島天正華意電氣設備有限公司以《信號維護規則》為標準，根據用戶提出要求，并結合當前現場實際應用要求，突破了以往繼電器測試臺的開關多，測試盒和測試步驟多的缺點，開發研制的新一代信號繼電器綜合測試臺。它具有測試功能齊全、操作簡單方便、測試精度高等特點，并可以完成插入式和非插入式繼電器測試。是目前國內智能化的一款繼電器測試臺。本測試臺采用數字式儀表讀數，測試線圈電阻、接點電阻儀表直接讀取測試結果，無需換算，測試一體化設計，只要將繼電器插入調試盒插座即可，完全由電腦操作，達到只用鼠標選擇繼電器型號就可完成全部測試功能，無需記憶繁雜的測試步驟，就可輕松測試。設備維護簡單方便，性能穩定，可靠。適用于各種型號繼電器的檢修和測試、出所驗收，全自動、高精度、高測試速度一個插座測試所有繼電器，電壓調節采用工業PLC進行調節，無需人工調節，具有測試數據查詢、打印等功能。為了更加直觀的進行測試和檢測、維修繼電器，

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇

江蘇熱繼電器測試儀檢漏繼電器校驗儀是青島天正華意電氣設備有限公司根據中華人民共和國電力，煤炭工業部制定的《煤礦井下低壓檢漏保護裝置檢修細則》及《煤礦規程》要求，綜合煤礦井下供電系統的實際情況研制而成的；它適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗，是各種礦井電力工作人員的得力助手；使用前請您仔細閱讀下列說明，以便使該儀器更好的為您服務！二、主要特點1、僅適用于井下中性點不直接接地的1140V及以下動力、照明、信號電網中的各類檢漏保護裝置的檢漏試驗。2、可對JY82、JL82等各種常見檢漏繼電器進行試驗。3、可對檢漏保護是否可靠動作進行試驗。4、可對網路切斷電阻值進行校驗整定。5、可對JL82型檢漏繼電器動作電阻值進行整定。6、可對檢漏繼電器閉鎖保護進行試驗。7、內置數字毫秒計可對各種檢漏繼電器動作時間進行測定。8、內置大屏幕電阻表可直接對試驗電阻進行檢測。9、內置充電電池、一次充電可使用半年以上。10、鋁合金機箱，美觀大方

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇
<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇

江蘇熱繼電器測試儀設定檢測次數:確定選擇溫度模式:系統34.1選擇信號模式:單信號確定退出圖４在該界面中，首先設置“檢測次數”，有１、２、３三種選擇。該選項用于設置充放氣的循環次數。接下來的“選擇溫度模式”菜單用于選擇系統采集溫度的方式，有“系統”和“手動”兩個選項?！跋到y”是指由系統自帶的傳感器感測環境溫度；“手動”是指由用戶用紅外測試密度繼電器的內部溫度，然后手動輸入。溫度設置完成后進入“選擇信號模式”菜單。該菜單有三個選項，分別是“單信號”，“單閉鎖”和“雙閉鎖”。下面分別對三個選項進行詳細說明。單信號：選擇單信號時，只能有一個測試信號接入儀器，單報警、單閉鎖１和單閉鎖２任選其一，由物理連接決定，系統自動識別。單閉鎖：選擇單閉鎖時，系統有兩個測試信號接入儀器，其中必須有單報警，而單閉鎖１和單閉鎖２任選其一，此時系統同時測試兩個信號。雙閉鎖：選擇雙閉鎖時，三個信號必須同時接入系統，此時系統同時測試三個信號。設置完該界面的所有選項后進入主測試界面，如圖５所示。＊＊年＊＊月＊＊日報警回復值報警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值 閉鎖值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000閉鎖回復值2 閉鎖值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000準備完畢… 開始存儲打印退出圖５外界氣路均準備好以后，點擊“開始”，系統會按前面設定的檢測方式自動完成全部檢測。

江蘇熱繼電器測試儀導入數據。點擊 “文件”下拉菜單，再點擊“導入數據”按鈕，如圖所示。此時可將儀器直接存儲到U盤的EXCEL格式的數據導入到軟件界面，如圖所示。點擊“導入數據”按鈕后，彈出對話框，此時可選擇要導入的文件。點擊“打開”按鈕后，數據顯示在軟件界面上，便于直觀分析或生成報表，如圖所示。（6）生成報表。當軟件界面上顯示有效數據后，點擊“生成報表”按鈕，彈出如下對話框?？梢愿鶕枰薷膱蟊碇械臉祟}、校驗單位、送檢單位等基本信息。點擊確定，即可進入測試報告打印預覽頁，打印預覽頁顯示的測量數據為你選擇“生成報表”時軟件界面上的測量數據，測試報告是以A4 紙的形式展示。如下圖所示。聯機失敗，數據未上傳至計算機，此時信息區中顯示“通信中斷”如下圖所示。如果出現聯機失敗的界面可能為以下四種情況：1) 儀器開機后沒有進入計算機通信界面；2) USB數據線連接不穩定；3) USB驅動程序沒有正確的安裝；4) 安裝USB 驅動程序后，沒有重新拔插USB 數據線。USB驅動程序安裝說明1、USB驅動程序的安裝（WIN95、WIN98＆ME、WIN2000）1.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）1.2 安裝完成彈出安裝成功窗口1.3將電腦與儀器連接，在Windows的“設備管理器”中查看，如圖，在工具軟件中可以使用圖中所示的端口號進行通信。2、USB驅動程序的安裝（WINXP）2.1首先不要將電腦連接儀器，在隨機光盤中找到USB210驅動，點擊USB210_Setup.exe文件（如圖15）2.2 安裝過程中會彈出通過windows徽標測試的窗口，點擊“仍然繼續”即可。

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇

江蘇熱繼電器測試儀系統顯示主界面如下圖1：智能型SF6密度繼電器校驗儀密度繼電器校驗 系統壓力值修正常溫壓力表校驗 20度壓力表校驗歷史數據游覽系統時鐘調整＊＊年＊＊月＊＊日圖1此時光標選定了“密度繼電器校驗”選項，按“飛梭確定鍵”進入密度繼電器校驗程序，如圖2所示界面。密度繼電器校驗設定閥值壓力：0.100(MPa) 確定選擇觸點模式:常開確定退出圖２這是“密度繼電器校驗”的個界面。在該界面中可以首先設置閥值（“閥值壓力”是指測試密度繼電器時由進氣到放氣的切換壓力值）。按“飛梭確定鍵”，數值菜單反顯后旋轉飛梭可以使數值增減，達到目標值后按“飛梭確定鍵”使數值菜單正常顯示后再旋轉飛梭到旁邊的“確定”按鈕，再按“飛梭確定鍵”即可進入“選擇觸點模式”菜單如圖３所示。密度繼電器校驗設定閥值壓力：0.100(MPa)選擇觸點模式:常開 確定確定退出圖３進入“選擇觸點模式”菜單后用飛梭可以選擇密度繼電器的觸點模式，有“常開”和“常閉”兩個選項。注意：觸點模式是指密度繼電器非帶載的狀態。設置完成后旋轉飛梭到下面的“確定”選項，按“飛梭確定鍵”進入下一級菜單，如圖４所示。

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇

江蘇熱繼電器測試儀說明該電壓等級的網路切斷電阻值正確無需校驗，如顯示的電阻值與實際的電壓等級不對應，則由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流輸出電壓，V；R切－網路切斷電阻值，KΩ；IJ－繼電器的動作電流，mA；R3－三相電抗器的電阻，KΩ；R0－零序電抗器的電阻，KΩ；RJ－繼電器線圈的電阻，KΩ；而對于某個確定的檢漏繼電器來說R0、R3、RJ是固定的，IJ的值是調定的，因此只要改變E就能改變R切值。這樣可根據阻值大小適當調節檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，實際上就是改變了E或R切的值，直至滿足要求為止。④、JL82型檢漏繼電器網路切斷電阻值的整定該試驗與JY82型檢漏繼電器網路切斷電阻值的校驗大體一樣(試驗方法及原理請參見②中所述)只不過在整定RC值時不是改變檢漏繼電器內部整流橋前變壓器輸出的抽頭位置，而是調整JL82型繼電器內部的電位器W1(請參見該型號的檢漏繼電器所付電路圖或參考該型號繼電器的其他資料)直至滿足要求為止。⑤、檢漏繼電器動作時間的測試為便于試驗減少接線不便的麻煩，

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇
<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇

江蘇熱繼電器測試儀從實際運行情況看，對現場運行中的SF6密度繼電器、壓力表進行定期校驗也是非常必要的。?進行SF6密度繼電器校驗基本原理密閉容器中的氣體壓力隨溫度的變化而變化，通常把20℃時的SF6的相對壓力值作為標準值。在現場校驗時，一定環境溫度下測量到的SF6壓力值均要換算到其對應20℃時的等效壓力值，從而判斷密度繼電器的性能。閉鎖回復值校驗：在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。報警回復校驗值：繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。報警值校驗：在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。閉鎖值校驗：繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

<江蘇>天正華意電氣設備有限公司 氣體密度繼電器檢測裝置江蘇 <江蘇>天正華意電氣設備有限公司

江蘇熱繼電器測試儀 接檢漏相端子：用配套試驗線連接被試驗的相如：A相2、接外殼或地端子：用來接地或接在檢漏繼電器的外殼上3、電源開關：用來關斷顯示電源，但不控制充電電源4、試驗/測阻開關：該開關彈起時自動測試并顯示可變電阻器的電阻值開關按下時液晶電阻表處于自保狀態自動斷開電阻測量用于檢漏試驗。5、大屏幕液晶電阻表：在試驗開關彈起狀態電阻表自動測量并顯示可變電阻的電阻值。6、可調電阻：旋轉電阻手柄可改變可調電阻的電阻值、如在測阻狀態可通過電阻表監視其阻值。7、充電指示：接通AC220電源時該燈點亮，自動對內置的充電電池充電，同時起電源指示作用。8、保險座：可對儀器起一定的保護作用。9、電源輸入插座：通過此處輸入AC220V電源。

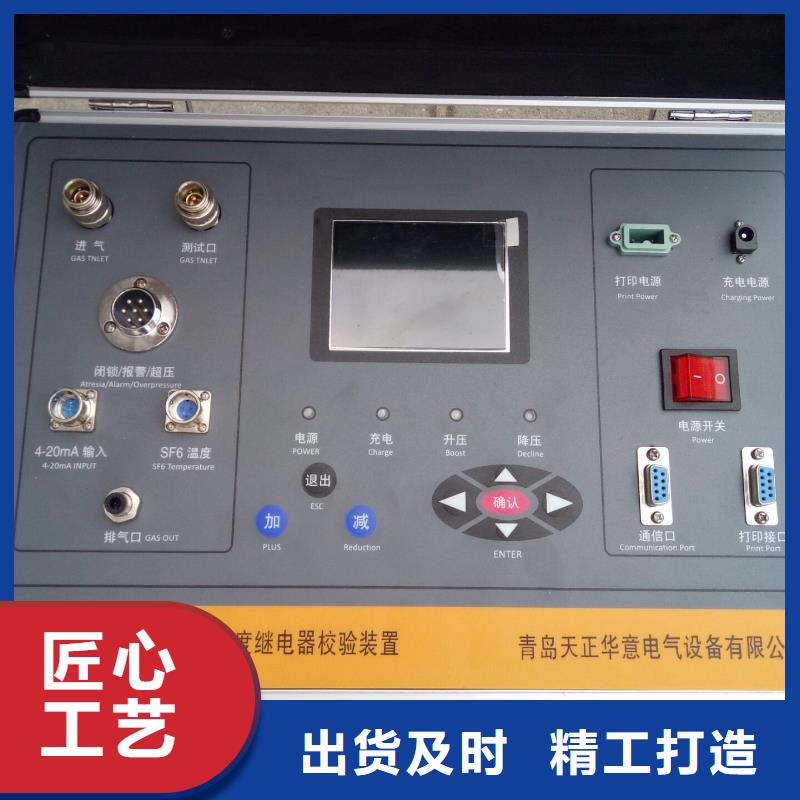

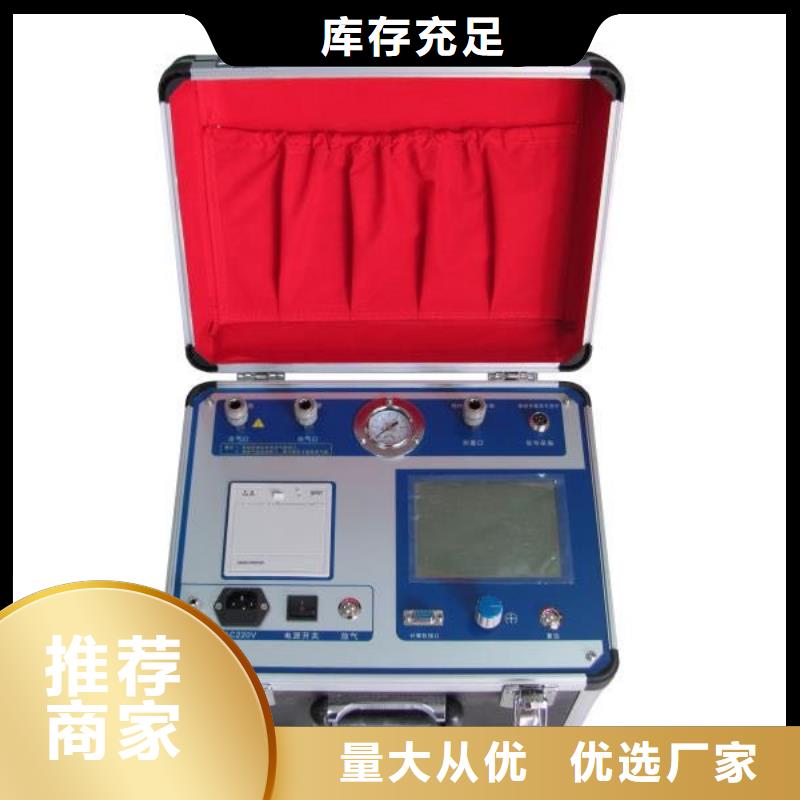

江蘇熱繼電器測試儀感謝您使用我公司的產品，智能型SF6氣體密度繼電器校驗儀是本公司獨立開發研制的高精密儀器，儀器關鍵器件全部采用精密進口件，通過高精度壓力傳感器及高精度A/D、D/A轉換器，結合高性能32位ARM單片機和TI公司的高速信號處理芯片，能自動完成對SF6密度繼電器及壓力表的校驗，能準確測量信號動作時當前溫度下的壓力值并自動完成任意環境溫度至20℃時的標準壓力換算，能通過USB通訊接口上傳試驗數據到計算機，同時可用U盤拷貝試驗數據并自動打印試驗數據且自動存儲以備查閱，整個過程不須人工干預，并自動識別測試過程中的故障，體現了儀器“智能型”的特點。儀器具有高精度，高穩定性，高可靠性的特點。請用戶在使用之前仔細閱讀使用說明書并按步驟操作。概 述 ?進行密度繼電器校驗的必要性SF6開關是電力系統廣泛使用的高壓電器。SF6開關的可靠運行已成為供用電部門關心的問題之一。SF6氣體密度繼電器是用來監測運行中SF6開關本體中SF6氣體密度變化的重要元件，其性能的好壞直接影響到SF6開關的運行?，F場運行的SF6氣體密度繼電器因不常動作，經過一段時期后常出現動作不靈活、觸點接觸不良等現象，有的還會出現密度繼電器溫度補償性能變差，當環境溫度突變時常導致SF6密度繼電器誤動作。因此DL/T596-1996《電力設備性試驗規程》規定：各SF6開關使用單位應定期對SF6氣體密度繼電器進行校驗。
