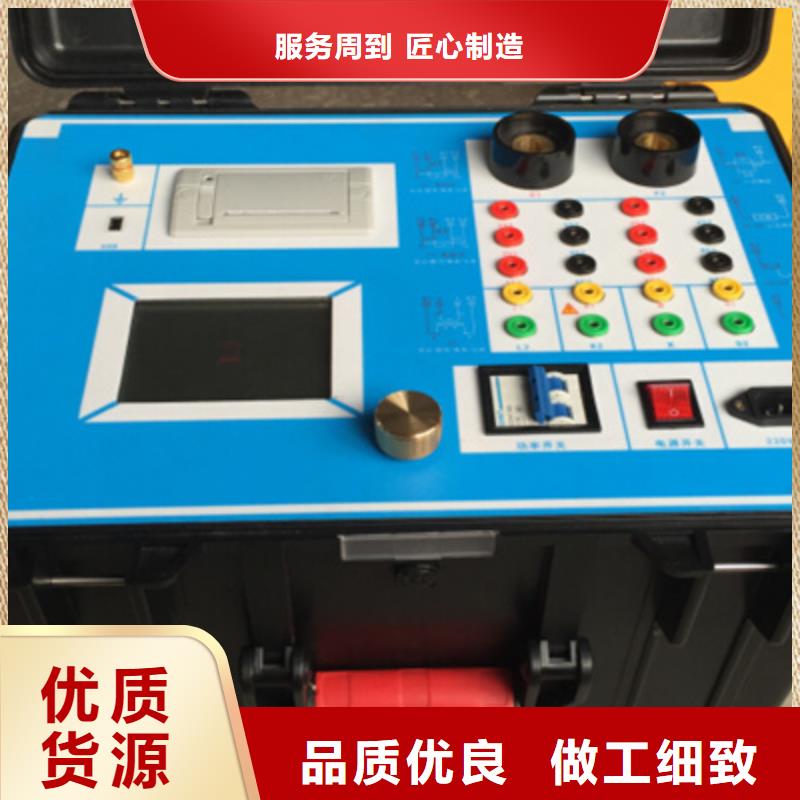

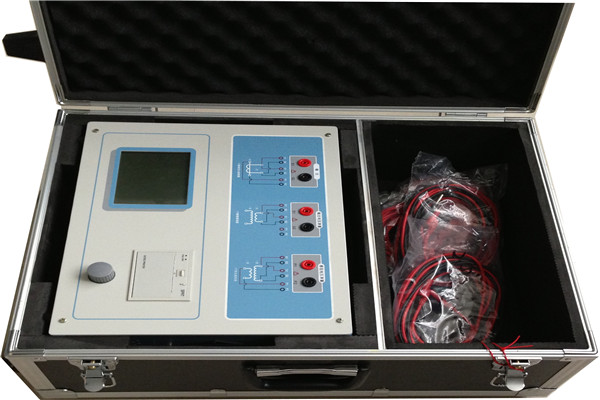

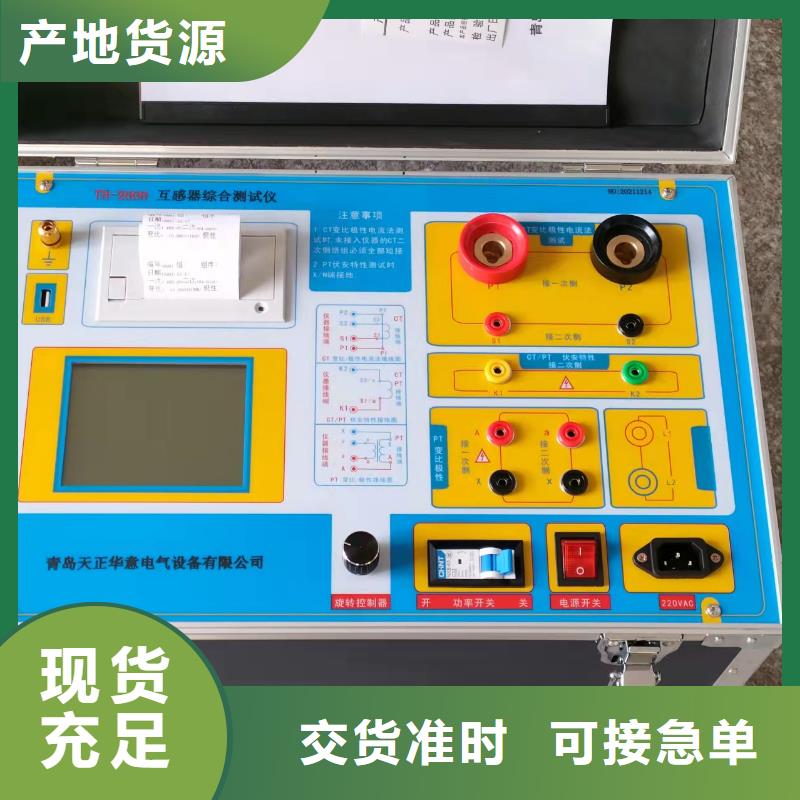

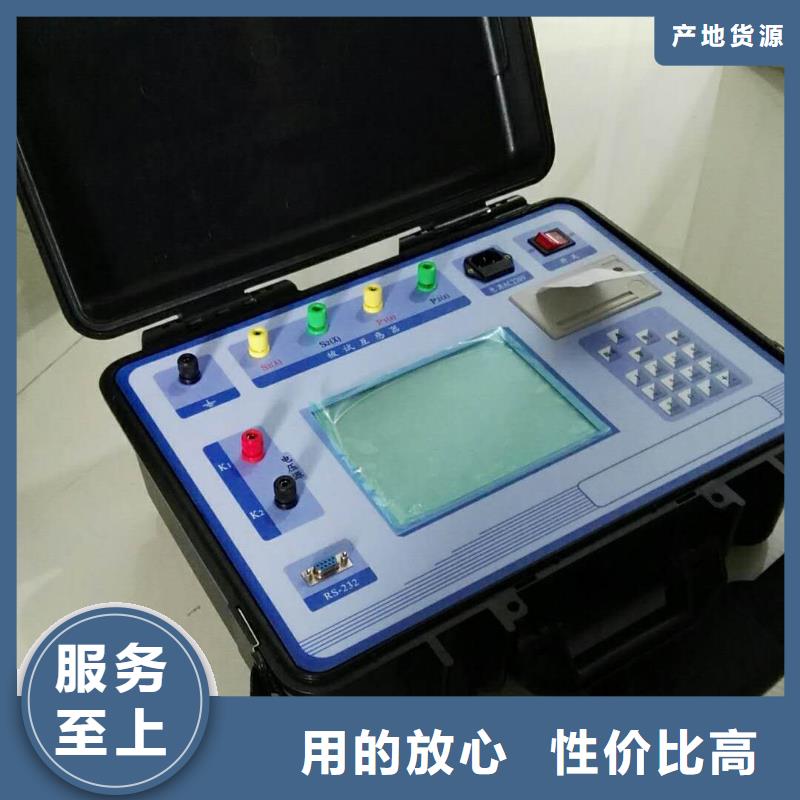

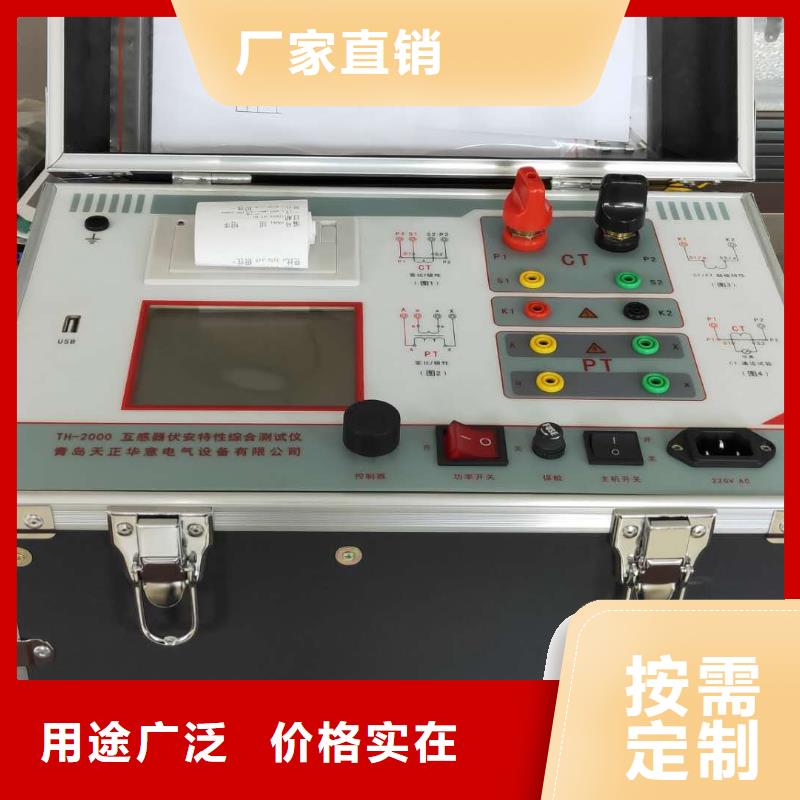

江蘇互感器綜合測試儀CT測試8.1、CT勵磁（伏安）特性測試在CT主界面中，點擊“伏安特性” 選項后，即進入測試界面如圖4。 （1）、參數設置：勵磁電流：設置范圍（0—20A）為儀器輸出的設置電流，如果實驗中電流達到設定值，將會自動停止升流，以免損壞設備。通常電流設置值大于等于1A，就可以測試到拐點值。勵磁電壓：設置范圍（0—3000V）為儀器輸出的設置電壓，通常電壓設置值稍大于拐點電壓，這樣可以使曲線顯示的比例更加協調，電壓設置過高，曲線貼近Y軸，電壓設置過低，曲線貼近X軸。如果實驗中電壓達到設定值，將會自動停止升壓，以免損壞設備。（2）、試驗：接線圖見界面，測試儀的K1、K2為電壓輸出端，試驗時將K1、K2分別接互感器的S1、S2（互感器的所有端子的連線都應斷開）。檢查接線無誤后，合上功率開關，選擇“開始”選項，即開始測試。試驗時，上方白色狀態欄會有提示“正在測試”，測試儀開始自動升壓、升流，當測試儀檢測完畢后，試驗結束并描繪出伏安特性曲線圖。注意：圖4中“校準”功能：主要用于查看設備輸出電壓電流值，不用于互感器功能測試，詳情見附錄一。 圖4，CT勵磁特性測試界面CT伏安特性結果圖 2）、伏安特性（勵磁）測試結果操作說明試驗結束后，顯示出伏安特性測試曲線及數據（見圖5）。該界面上各操作功能如下：打 印：點擊“打印”后，先后打印伏安特性（勵磁）曲線、數據，方便用戶做報告用。同時減少更換打印紙的頻率，節省時間，提率。

江蘇互感器綜合測試儀PT二次負荷測試界面 圖35，PT二次負荷接線圖7、直阻測試： 請參照第14頁CT直阻測試。十.數據查詢在CT/PT測試主界面中，選擇進入“數據查詢”試驗界面（如圖36），根據需要選擇“勵磁”、“負荷”、“直阻”、“變比極性”、“角差比差”、“退出”等測試選項，選定測試項目后，進入圖39測試界面，顯示儀器中該項目下所保存的的測試結果，可以選擇 “上頁” 、“下頁”、“轉存”、“退出”、“”選項進行相應操作。轉存時，插上U盤至測試儀通訊口“USB”，在圖37中，點擊“轉存”則會將當前頁面下所顯示的測試記錄轉存進入U盤之中。每條記錄所用時間約2秒鐘，轉存結束后，界面提示“轉存完畢”。圖36圖37十一.PC 機操作軟件使用說明 11.1將配套光盤放入計算機光驅中，解壓“軟件”至C盤根目錄。11.2首先，安裝“wic_x86_chs.exe”文件，其次，安裝“dotNetFx40_Full_x86_x64.exe”軟件，默認安裝地址即可。11.3安裝完畢后，打開“伏安特性”文件夾，選擇打開“VATeXing.exe”操作軟件，如圖38即為上位機操作軟件。11.4在“VATeXing.exe”操作軟件中，下方選擇互感器種類“CT”或“PT”，應用語言“中文”或“英文”。11.5如需生成報告格式文件，必須載入試驗結果數據，具體操作方法如下：a）、將存儲試驗數據的U盤連接至計算機。b）、在圖38中選擇打開“選擇文件”，出現圖39操作窗口，在圖39中可根據需要載入所需文件。c）、試驗結果數據說明：以“A”為開頭的數據為勵磁特性結果數據，以“B”為開頭的數據為變比極性結果數據，以“C”為開頭的數據為負荷結果數據，以“D”為開頭的數據為直阻結果數據。
