江蘇振蕩波局放耐壓試驗系統 輸入必要的測試項目信息圖 4 所示，其中“始端位置”、“終端位置”及“電纜長度”為必填項，其余信息為生成報告時的信息，建議填寫。樹形顯示中 “L1”、“L2”、 “L3”分別代表電纜 A、B、C 三相，其下屬的子項包括“開始位置”、“接頭信息”、“本體信息”三種特征信息。選擇所要添加的的接頭與前一接頭處的主絕緣材料，并填寫所要添加的接頭的位置，點擊“添加”按鈕，即可建立電纜特征信息，如圖 4 所示。對已建立的電纜特征信息，用戶可以進行刪除、修改操作，選中樹形中已添加的接頭直接點擊“刪除”按鈕即可刪除所選電纜接頭的信息。新建項目信息完成后，點擊界面下方的“保存”按鈕，軟件自動完成數據保存，數據默認保存在上位機 C 盤相應10瑞士 Seize 電纜振蕩波局放測試系統的測試文件夾內，同時關閉界面，若點擊“取消”按鈕，軟件界面關閉但不保存數據。新建測試項目完成后，在圖 3 所示的主界面中將顯示新建的測試項目。2、編輯項目在列表中選擇測試項目，再點擊下方的“編輯”，所選項目的信息自動彈至新建項目窗口，并自動加載該項目已有信息，在此基礎上可根據實際情況進行修改，修改完成后點擊“保存”按鈕，編輯后的信息自動更新至該項目。3、刪除項目在列表中找到欲刪除的測試項目，點擊列表下方的“刪除”按鈕，彈出詢問對話框，點擊“確定”則可性刪除選中項目。4、載入項目用戶在列表中雙擊選擇測試項目（或單擊選中后點擊“確定”按鈕），“項目管理”界面關閉，軟件自動載入用戶所選的測試項目，用戶可進行后續測量操作，測量數據自動分類保存在用戶選中的測試項目中。

江蘇振蕩波局放耐壓試驗系統 10kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 30功能要求對10kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤8.7kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流12 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域?yàn)V波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能分析功能自動和手動分析功能電纜長度修正電纜長度修正功能加壓模式峰值、相電壓、有效值三種加壓模式自放電自動放電功能抗干擾無線、有線連接功能，排除現場信號干擾控制裝置控制緊急停機功能和控制回路；含有緊急制動按鈕和運行指示燈脈沖校準儀局放校準儀1pC – 200nC 無局放降頻裝置電容0.15 μF無局放裝置帶無局放連接裝置

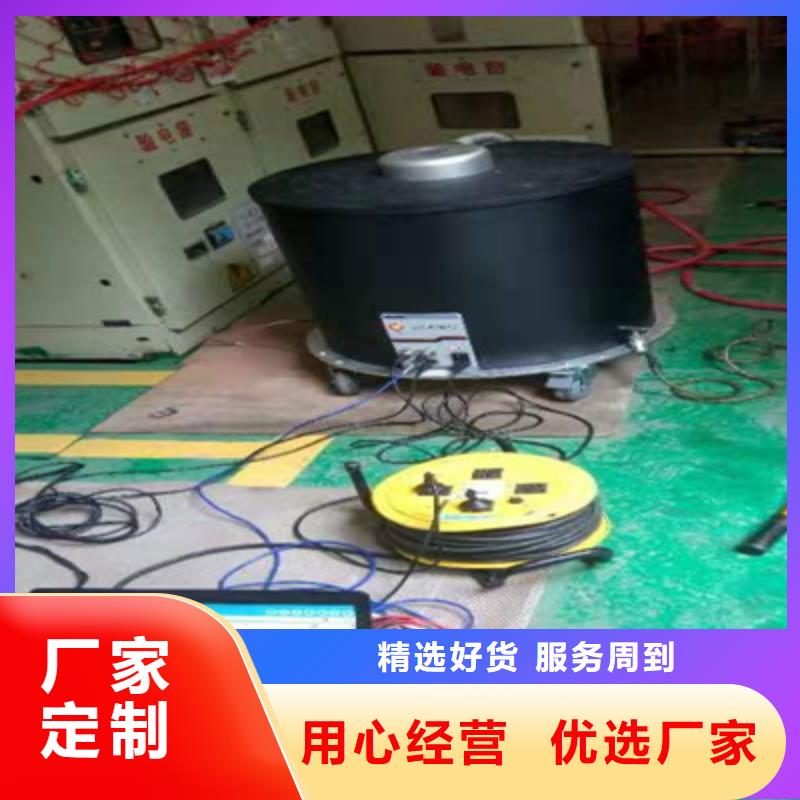

<江蘇>天正華意電氣設備有限公司 電纜振蕩波局放測試儀現貨直供

江蘇振蕩波局放耐壓試驗系統本操作手冊可作為操作指導或參考資料，能盡快地解答相關疑問并解決所遇到的問題。 如有問題，請首先仔細閱讀本用戶手冊，閱讀時，請根據目錄仔細閱讀相關章節。此外，請 確保設備連線及接頭是否完好。 如仍有問題，請與 OHV 中國辦事處聯系。 本操作手冊為OHV公司版權所有。事先未取得 OHV公司書面同意，不得用影印或其他方式復制本操作手冊。OHV公司保留更改操作手冊內容的權利。OHV公司對操作手冊的任何印刷錯誤或不妥之處不負有任何責任。此外，對于操作等所造成的直接或間接的損失也不負有任何責任。 質量保證 OHV公司將按下述條款對所銷售產品提供質量保證: 交貨時， OHV公司保證其產品在工藝上或材料上不存在足以導致降低產品價值或使用 性能的嚴重缺陷，但對所提供的軟件無此類保證。在質量保證期內，OHV公司可自行決定 修理損壞部件或用新部件（具有和原部件相同的使用性能和壽命）來更換。OHV公司拒絕超出保修范圍的維修要求，并不對由此造成的間接損害承擔任何責任，被更換的所有部件和產品均歸OHV公司所有。 OHV公司提供的質量保證有效期為 12個月（從交貨日期算起）。若 OHV公司在質 量保證期內提供配件，質保期內，產品維修須由 OHV公司或其授權的服務站進行。交貨期后 60天內，若產品外表有明顯瑕疵，如用戶提出的此類問題我公司會給予處理。 產品置放于不合規格的條件下；儲存、運輸或使用不當；以及由未經 OHV公司授權的 單位維修或安裝而造成的任何故障或損失均不在質量保證范圍內。由于自然磨損、破裂、強力事件、以及使用非 OHV公司的原裝配件而引起的損壞均不在質保范圍內。

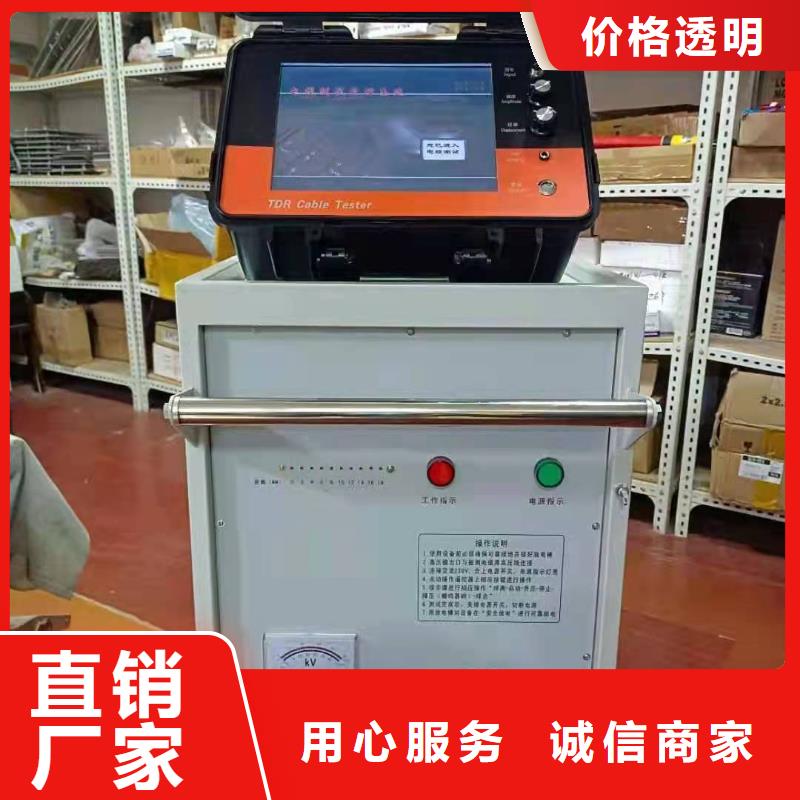

<江蘇>天正華意電氣設備有限公司 電纜振蕩波局放測試儀現貨直供

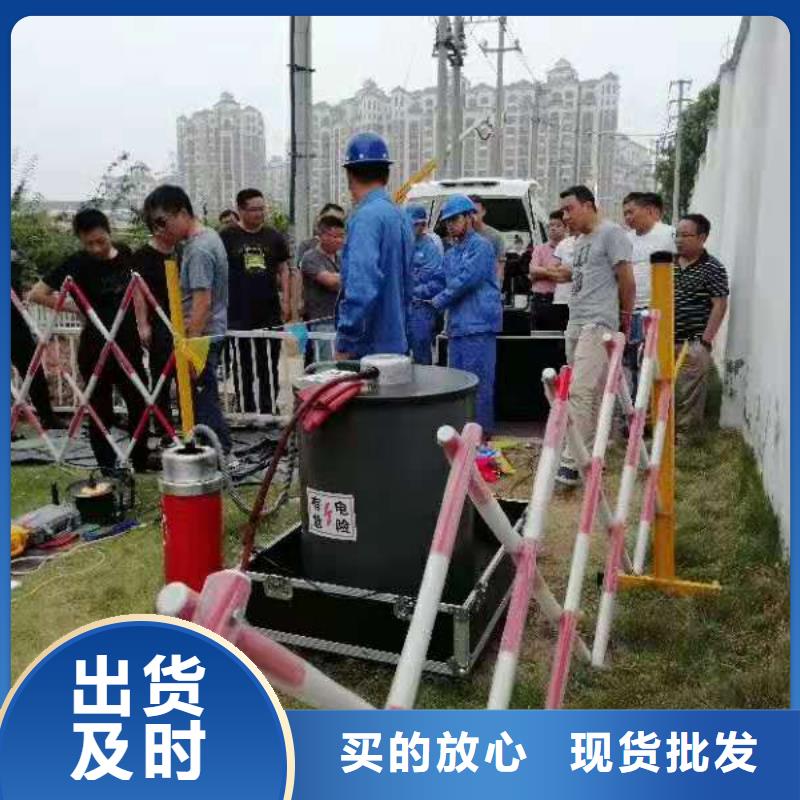

<江蘇>天正華意電氣設備有限公司 <江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統高壓電纜介損測試儀，主要針對大容量和高電壓容性設備，如高壓電機，高壓套管的出廠試驗，高壓電纜等，在采用外部大功率試驗變壓器或串聯諧振等外部加壓設備加壓的環境下，進行介損測試。儀器分為手持終端和測試主機兩部分。手持終端與測試主機之間采用2.4G無線通訊方式。可做正接法測試和反接法測試，正接法和反接法的電流測量量程均可達到2uA-15A的超寬范圍。外施高壓不同頻率可自適應測量，范圍可達30Hz-300Hz。儀器主要具有如下特點：?7寸彩色液晶顯示工業級電容屏儀器采用高端電容式觸摸7寸彩色液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都清晰明了。?超寬電流量程正接法和反接法電流測量量程都可以達到20uA-15A的超寬范圍，更大電流可定制。?超寬頻率范圍外施高壓頻率可達30Hz-300Hz的超寬范圍，自適應測量。?各種高電壓可定制外施高壓電壓能夠滿足各種高電壓環境，可根據用戶需求定制。?光纖高壓通訊測試主機高壓采樣與低壓采樣之間采用工業級光纖通訊模塊，在兼顧高低壓之間絕緣性能的同時又能程度保障測試數據的精度。?獨立手持操作終端手持終端與測試主機完全隔離采用2.4G無線通訊，整個測試過程中用戶只需在手持終端上操作即可，程度保障操作人員的人身。?鋰電池供電手持終端、測試主機低壓端、測試主機高壓端，都采用鋰電池供電，充滿電可連續工作8小時以上。?U盤存儲本機存儲的數據可以通過USB接口保存至U盤中。

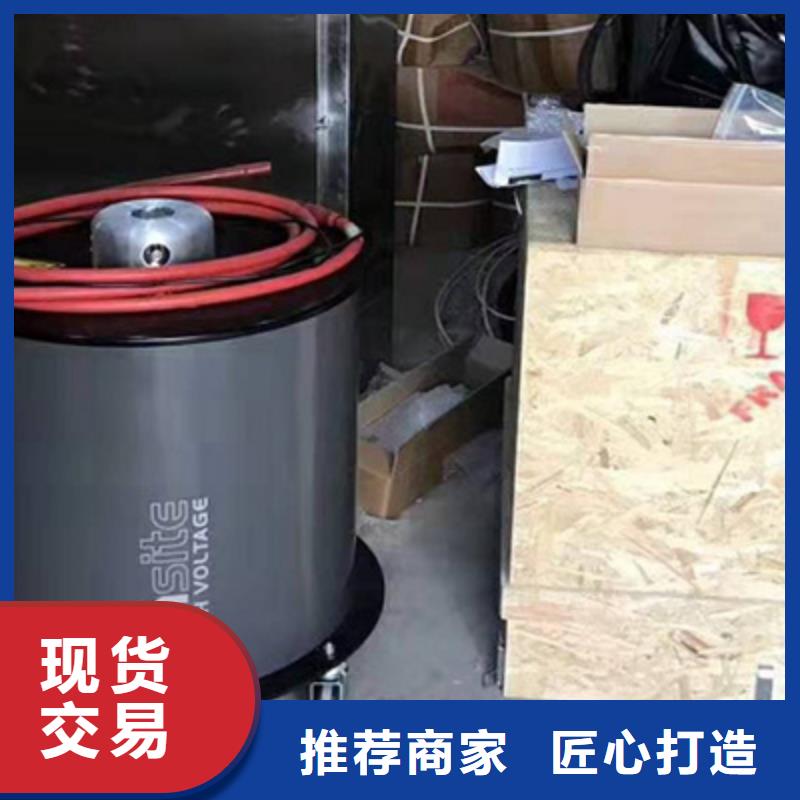

江蘇振蕩波局放耐壓試驗系統電纜振蕩波局部放電測試系統電纜震蕩波測試系統的功能和用途振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。● 用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的可靠性。● 用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。● 運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

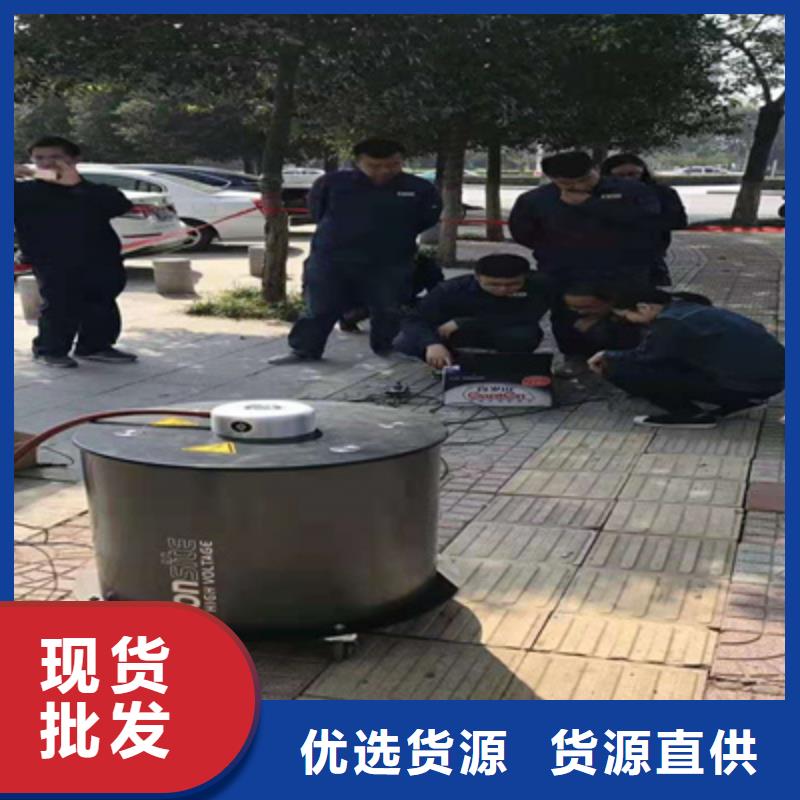

<江蘇>天正華意電氣設備有限公司
電纜振蕩波局放測試儀現貨直供

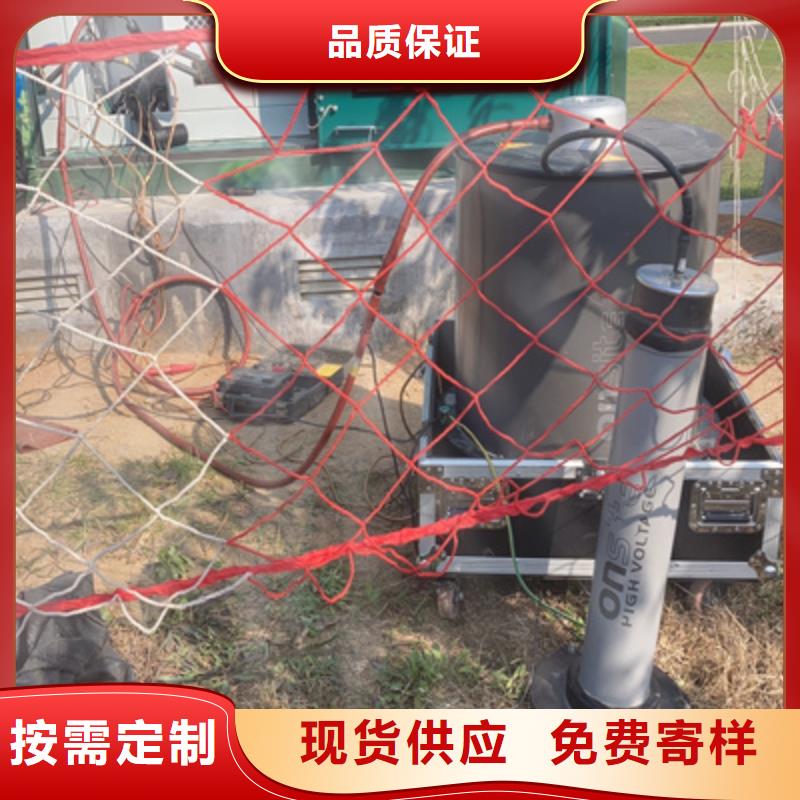

江蘇振蕩波局放耐壓試驗系統聲明為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。事項：1、絕緣電阻測試時電纜對側需專人看守，嚴禁測試期間電纜頭及被測電纜本體或附近處有作業現象。2、切斷被測電纜電源，防止再次通電，確定被測電纜上已無電壓，隔離附近帶電設施。3、試驗接線時，應先用放電棒放電并掛地線后再觸碰電纜頭，確保人身。4、升壓試驗時應在電纜頭和試驗設備四周裝設網狀圍欄，懸掛“高壓，危險！”標示牌，試驗現場四周應派專人監護，禁止與試驗無關人員靠近。5、升壓時控制臺操作人員應站在絕緣墊上，防止高壓反擊危及人員。6、加壓過程中應注意觀察電壓是否波動、數據是否異常，并呼唱報時，發現有異常情況立即降壓，直到查明原因后再重新開始加壓。

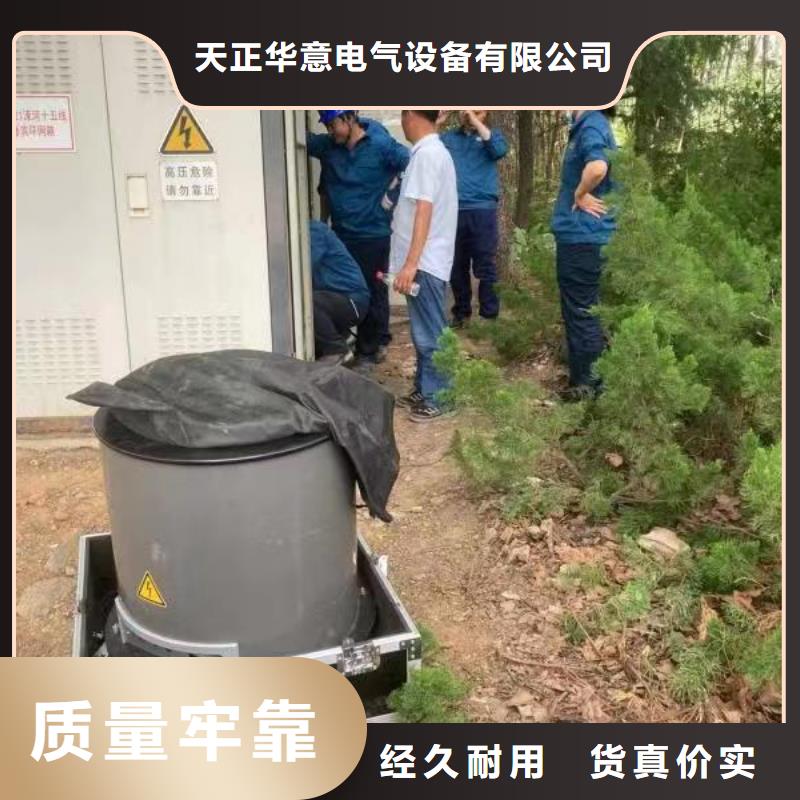

<江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統振蕩波工作原理：?基于OWTS技術的測試電壓產生原理如圖1所示。直流高壓電源首先通過線性連續升壓方式對被測電纜進行逐步充電（充電電流恒定）、加壓至預設值。加壓完成后，固態高壓開關S（激光觸發場效應管LTT）在小于1μS的時間內閉合，使被測電纜電容與OWTS系統中高壓電感L產生諧振，從而在被測電纜上產生阻尼振蕩交變電壓（DAC），其波形及頻率接近工頻電壓，且持續時間為mS級，對電纜絕緣無損傷。?電纜振蕩波局部放電檢測基本原理如圖1所示：圖1 電纜振蕩波局放測試原理?用直流電源將被測試電纜在幾秒中內充電至工作電壓(額定電壓)。實時快速狀態開關S閉合，將被測電纜和空心電感構成串聯諧振回路，回路開始以的頻率進行振蕩。空心電感值根據諧振頻率的要求進行選擇，頻率范圍5O～1000Hz，相近于工頻頻率。圖1中的中壓電路一般具有相對低的介質損耗角的特點，與具有低損耗的空心電感相配，可得到具有高品質因數的諧振回路。回路品質Q一般為30～100，振蕩波以諧振頻率在0.3～1s內衰減完畢，這一過程只有幾十分之一周波，并對被測試電纜充電，與50Hz(60Hz)時局部放電非常相似。?振蕩波所產生的局放脈沖符合lEC60270值，局放脈沖定位可由行波方法完成，進而生產電纜故障圖，電纜電容C和值可通過振蕩波的時間和頻率特性來計算。

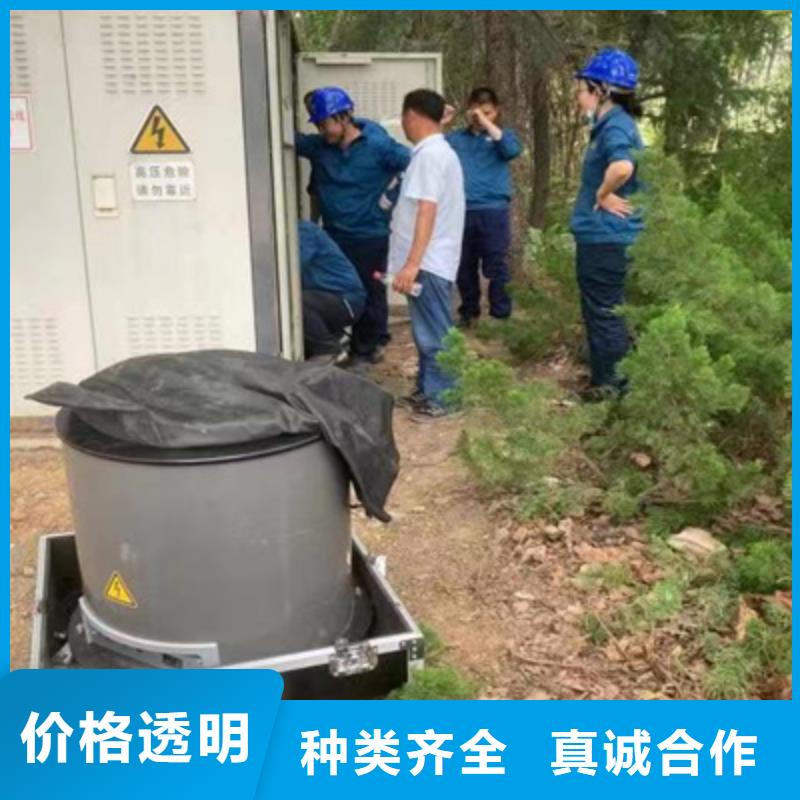

電纜振蕩波局放測試儀現貨直供 <江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統 數據分析點擊DAC分析菜單，查找已經測試的數據，默認文件夾，選擇局放事件，點擊測試數據，分析此次檢測時間，進入分析界面分析測試概覽界面可看到具體的設置，電纜的電容，振蕩頻率，溫度等詳細信息校驗波形，可看電纜全長及中間接頭的具體位置PRPD圖，一三象限的放電圖譜，0-90°，180-270°，觀察相位放電特征反射即局放位置映像圖，橫軸是電纜長度，縱軸是放電量的大小，點擊右邊尋找反射波，然后觀察有無柱狀放電特征及放電特征波形每一個點代表一次信號事件，電纜局部放電直觀的特征是點的柱狀集中，電纜局放多發生在中間接頭處。如上圖有明顯的柱狀放電特征，波形為典型的入射波與反射波圖譜。當信號事件較少時，分析選項，手動模式，誤差范圍調大點（ctrl＋鼠標點擊放電點可觀察反射波形）詳細信息欄里可看電纜電容值，頻率，阻尼衰減曲線及電纜的介損值點擊報告菜單，對話框欄可輸入試驗結論等具體信息，之后點擊生成，可生成PDF格式的報告

江蘇振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當?shù)木嚯x。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

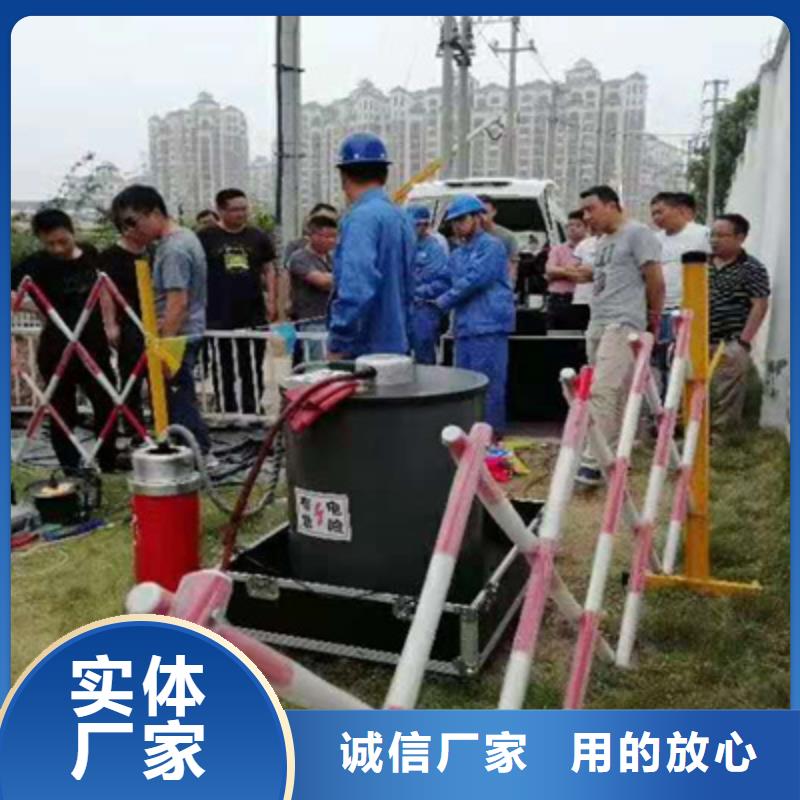

<江蘇>天正華意電氣設備有限公司

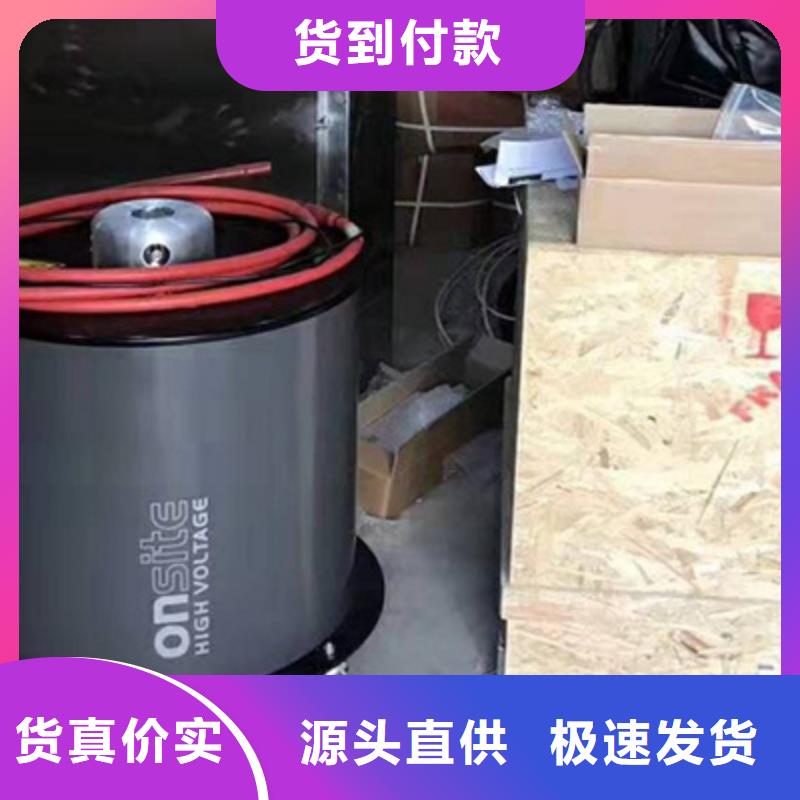

電纜振蕩波局放測試儀現貨直供 <江蘇>天正華意電氣設備有限公司

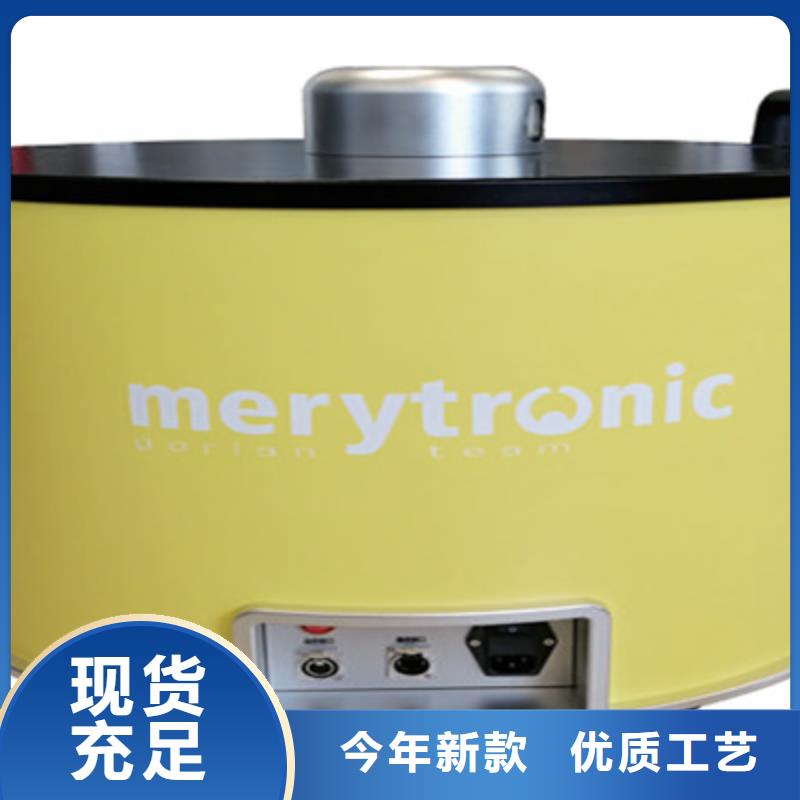

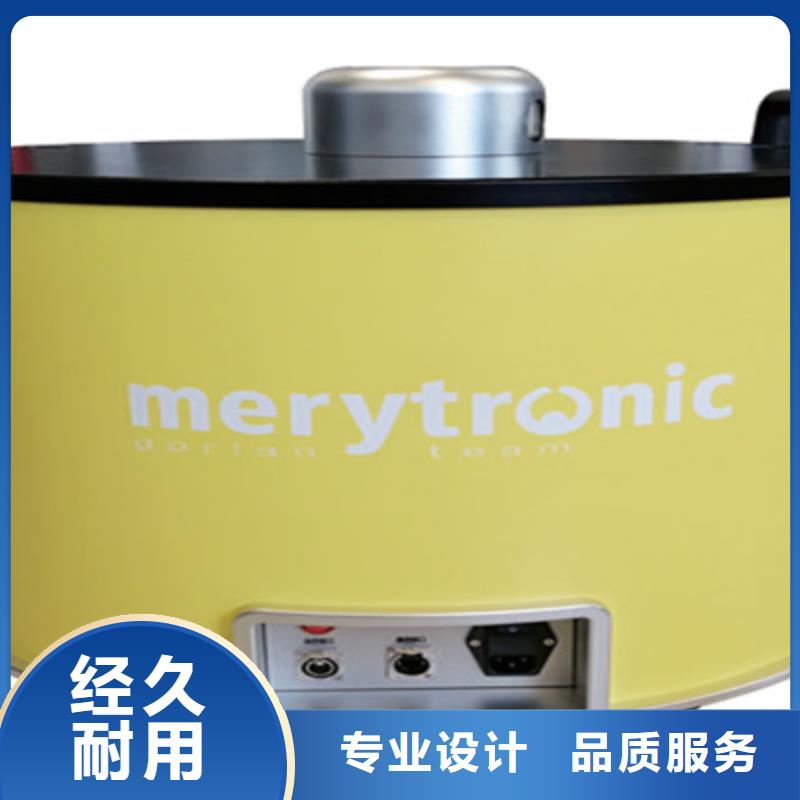

江蘇振蕩波局放耐壓試驗系統阻尼振蕩波電纜測試系統移動式測量和診斷系統是基于阻尼振蕩波技 術。它可以幫助您對電纜的狀態進行診斷評估。 一般常見的電纜故障例如? 安裝質量不合格? 鋪設電纜是處理不當? 電纜中間接頭以及終端頭不合格? 電纜絕緣的老化可以被快速發現同時定位。設備內置一個高壓直流電源、半導體開關和電抗器，用高壓 直流電源將試品電纜充電至預定值之后，半導 體開關動作，電抗器和容性的試品電纜發生串 聯諧振并在試品電纜上施加阻尼振蕩的電壓波形。本測試系統具有使用靈活、可批量自動測試、分析系統的特點。系統參數 10kV DAC 檢測系統 35kV DAC 檢測系統DAC 輸出電壓 30 kV (峰值) / 212 kV (有效值) 60 kV (峰值) / 424 kV (有效值)DAC 頻率范圍 20 Hz – 1000 Hz (參照 IEC 60060-3)測試電容范圍 0025 μF – 5 μF局放測量范圍/分辨率 5 pC – 100 nC / 1 pC測量的局放帶寬 100 kHz – 500 kHz (參考 IEC 60270)校準模式下的附件定位 已集成局放定位寬頻 100 kHz – 20 MHz自適應配置輸入電壓 單相 94 – 250 V 48 – 63 Hz 500 VA 單相 94 – 250 V 48 – 63 Hz 500 VA設備尺寸直徑:高度:ca. 620 mmca. 690 mm直徑:高度:ca. 620 mmca. 890 mm重量 75 kg 90 kg運輸方式 鋁合金起重棒操作 通過網線連接筆記本遠程操作或使用 wifi 無線連接軟件分為測試和分析兩部分，測試部分可以提供各電壓等級的測試電壓，同時具備自動檢測的功能；分析部分包括時域反射，故障定位，PRPDA 局放模式圖，兼容其他設備數據格式，可自動生成測試報告

<江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統具有完整數據管理、數據儲存、數據診斷分析，歷史數據對比、試驗管理功能軟件功能帶操作平臺的電纜振蕩波數據分析系統軟件應具備對測試數據的瀏覽、統計分析等基本功能實時局放水平、位置顯示功能，局放水平、局放次數切換顯示具備測試數據管理、電纜資料數據庫6電源電源單相，輸入電壓范圍包含185-240V的電壓值，電源設計包含防止沖擊電壓或電壓閃變對儀器的影響的保護電路7使用條件環境溫度-15℃~40℃相對濕度≦95％，月平均≦90％海拔高度＜1000 m?35kV電纜振蕩波局部放電檢測系統序號名稱項 目協議參數值135kV電纜振蕩波局部放電檢測及定位設備主機生產商青島-THSEIZE產品型號規格青島天正華意電氣OWTS 60功能要求對30kV電纜進行振蕩波局放測量和定位，可測量局放起始電壓、熄滅電壓、局放水平，并準確定位多個局放缺陷位置。振蕩電源輸出電壓峰值0-2.0U0（U0≤21kV） 振蕩頻率50-800 Hz電纜電容0.05 μF -4 μF局部放電定位帶寬150kHz-45MHz局放采樣率不小于100MHz局放測量精度1 pC定位精度0.1 m局放校準量程50 pC～200nC高壓充電電流10 mA電纜介損測量范圍0.1％-5％自動測量測試時間測試時間100ms以內，無損測試波形阻尼振蕩波，具備頻域?yàn)V波和小波濾波功能電容及介損測量自動測量電纜電容自動測量電纜介損局放水平及趨勢描繪局放水平，具備補償功能，真實還原局放量的實際大小測距具備行波測距功能，通過一體化軟件校準和修正電纜長度、接頭位置和波速無線控制可通過無線局域網（WLAN）控制高壓輸出，保證人身混合電纜修正具備混合電纜波速誤差修正功能

電纜振蕩波局放測試儀現貨直供

江蘇振蕩波局放耐壓試驗系統電纜振蕩波局部放電測試系統電纜震蕩波測試系統的功能和用途振蕩波電纜局部放電檢測和定位技術，是目前國際上應用比較廣泛的能夠有效檢測和定位10KV-220KV電纜局部放電的位置且檢測本身不對電纜造成傷害的先進技術，針對投運前的電纜和運行時間較長的老舊電纜進行檢測，可以促進安裝工藝的提高和避免電纜因長期運行逐漸劣化引起突發性事故的發生。● 用于電力電纜的交接試驗：排查電纜運輸或者安裝過程中可能存在的隱患，確保線路投運的可靠性。● 用于電力電纜的預試試驗：確認電纜終端頭和中間接頭在維修安裝后的質量。● 運行電纜的狀態診斷：通過對電力電纜局放和介質損耗的測量，估算運行電纜的狀態，判定長時間運行后電纜的絕緣狀況，從而科學安排檢修，提供電纜的運行效率和可靠性。有效檢測出電纜的各種局部缺陷并對其進行準確定位。

<江蘇>天正華意電氣設備有限公司 電纜振蕩波局放測試儀現貨直供

江蘇振蕩波局放耐壓試驗系統設備操作說明 測試時請將OHV 高壓單元放置于平穩，高度合適的區域。 利用系統電源線接通電源（185V~260V）。 請先將電源線一端接入OHV 單元連接面板的對應接口，然后再接通電源。 5.1 設備操作人員 設備對操作者的操作要求不高，只需熟悉電腦操作即可。 操作時需要連接高壓控制開關和筆記本電腦，外部控制開關和筆記本電腦的放置位置要和OHV 系統高壓單元或其它帶電設施保持適當?shù)木嚯x。 5.2 系統啟動 啟動筆記本電腦，等待無線連接完成后，雙擊桌面上的ohv suite 圖標開始測試。 警告： 該測試系統僅用于對中壓電纜進行局放測試和分析。請勿在筆記本電腦上安裝其它軟件，否則可能影響到系統的使用。如果用戶自行安裝了其它軟件，由此帶來系統性能和精度偏差等問題將不在質保范圍。 6.測試系統OHV suite 版本軟件 6.1 總述 OHV 測試系統軟件的主要功能是局放測試、數據分析和報告生成。下列章節對操作方法加以詳細講解： 雙擊桌面測量軟件圖標，進入測量起始界面：圖6.1：程序模式的測試軟件起始界面 軟件的操作步驟為從上到下，從左至右的模式

<江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統 規則 在運行本測試系統前，請操作者熟知本章節的相關規則。連接被測電纜前一定要遵守下列五項規則以及其它相關規則。切斷被測電纜電源；防止被測電纜重新帶電； 3. 確保電纜上沒有殘存電壓； 隔離鄰近帶電設施2.1 簡介 本測試系統按照 IEC 348 關于電子測量儀器標準進行設計，能夠確保操作者的。請嚴格遵守和地方以及操作手冊中提及的安規。 請在正常天氣情況下使用 OHV 系統，如設備受潮則禁止使用。如果設備受潮，請將其放置在溫暖、干燥的環境，潮氣消失后才可使用。 本系統的操作人員須按手冊中所述接受培訓后才可進行操作。調試、維修以及部件保養需要求 由專業人員來完成，請勿擅自操作。 2.2 警告 進行任何測試前，切記將測試系統接地。 請為自己的負責！ OHV 系統測試中，其部件將有高壓，禁止觸碰運行中的高壓部件，確保人身。 測試者和輔助人員應嚴格遵守規定，防止造成人員和設備傷害。 測試時，請遠離被測電纜及高壓單元。 測試現場一定要擺放警告標識以及障礙物，測試無關人員需遠離測試現場。所有高壓設備都應該配備電路。在被測電纜、測試電纜結束測試后，所有部件接地并已無電壓的情況下，才允許 相關人員進入測試區域。 設備內部或外部的電路處于開路狀態或未接地時都很危險，禁止故意斷開電路。 調試、維修或維護等工作一定要由專業人員來執行，未經認可的人員進行調試、維修或維護而引起的設備損壞將不享受質保。非專業人員進行操作有可能會造成危險。禁止隨意拆卸設備，當設備被拆開或出現故障時，禁止對設備進行通電。 更換壞保險絲時，請確保替換的保險絲與原保險絲電流等級以及類型完全相同。選擇完全匹配的保險絲，同時防止保險盒短路。 當懷疑設備出現故障時，一定要將整個系統關閉，并防止設備再次啟動。如果設備出現下列問題，其性能會受到相應的影響； - 設備被明顯損壞； /.； 無法完成指定測試； - 數據保存情況異常，且保存時間過長； - 設備在運輸過程中受到損壞。

<江蘇>天正華意電氣設備有限公司 電纜振蕩波局放測試儀現貨直供
電纜振蕩波局放測試儀現貨直供 <江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統 維護按照規定正常使用條件下，系統無需定期維護，請定期檢查測試系統各個連接頭絕緣情況。若高壓連接電纜出現絕緣損壞的情況，請定購新連接電纜。系統為局部放電和電壓測試系統，請測試過程中要確保校準的有效性。請確保高壓連接頭插拔使用正確的方式9. 解答疑難問題 通常測試中出現的問題是由于 OHV系統連接不牢而造成的。對電纜較低電壓測試時，如果高壓電纜或接地電纜連接不牢，有可能出現很高的局放水平，此時請關閉系統并檢查連線狀況，如連接情況沒有問題，重啟系統后還是出現同樣問題，則請與供應商聯系。設備配備的外包裝完全可以應付運輸過程中的正常碰撞。但是，在搬運設備時還是要盡量小心，以免設備造成損壞。當設備需要再次運輸而原外包裝又不在時，使用替代外包裝的性能要高于或與原外包裝性能一致。10.設備的回收 系統到達使用壽命后，應將其拆卸報廢或循環利用，拆卸時并無嚴格要求。設備中有一些金屬部件，包括鋁以及合成金屬等，這些部件可以根據用戶公司的規定對其進行回收等處理。 11. 簡述 系統可能對電力電纜的絕緣狀況加以測試和評估，其診斷技術和原理比較先進。本系統為無損測試，不會對電纜造成任何損壞。 測試時需對系統和自己操作充滿信心，相信自己的判斷。

<江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統 為更好地使用本系統請仔細閱讀使用說明書，并請妥善保管以備日后使用。本公司保留更改本說明書內容的權利和產品更新導致的表述差異。35kV電纜振蕩波局部放電檢測系統 OWTS 60青島天正華意電氣OWTS 60適用于測試6kV～35kV電壓等級電力電纜。輸出電壓60kV，輸出電流達到10mV，是同類產品中輸出功率的設備，節省了現場的試驗時間。小可測電壓達3kV可輕松覆蓋35kV電壓等級以下電纜的振蕩波試驗。圖2 青島天正華意電氣OWTS型35kV電纜振蕩波局部放電檢測系統一、行業標準關于6kV～35kV電纜振蕩波測量系統及測試方法的規定1.1 DL/T 1575-2016《6kV～35kV電纜振蕩波局部放電測量系統》該標準對6kV～35kV電纜振蕩波局放檢測系統性能、檢驗方法、檢驗規則及標識、包裝、運輸?shù)忍岢隽司唧w的要求。1.2 DL/T 1576-2016《6kV～35kV電纜振蕩波局部放電測試方法》關于電纜局放處理的規定測試電壓及次數根據電纜類型，相應的測試電壓及次數如表1所示。若測試過程中發現放電量急劇增加，應停止升壓測試，嘗試定位排查潛在缺陷。表1 振蕩波局部放電試驗中各測試電壓及次數電纜類型 試驗電壓U0（kV）0 0.5 1 1.1 1.2 1.5 1.7 1.8 2.2 1.0 0新投運電纜 1 1 3 1 1 3 3 1 3 1 1已投運電纜 1 1 3 1 1 3 3 - - 1 1注：新投運電纜為敷設時間小于1年且未經過大修的電纜；其他情形按已投運電纜考慮臨界局部放電量參考值：典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量如表2所示。表2 典型的交聯聚乙烯（XLPE）和油紙絕緣（PILC）電纜參考臨界局部放電量

<江蘇>天正華意電氣設備有限公司

江蘇振蕩波局放耐壓試驗系統 系統試驗原理圖中，通過變頻源調節頻率，通過勵磁變壓器隔離升壓激勵使諧振電抗器與被測電纜的分布電容產生諧振，諧振條件下，在被試電力電纜上可以獲得Q倍于勵磁電壓的試驗電壓。在電纜上維持試驗電壓的過程中，短路勵磁變壓器的輸出端，使諧振電抗器和被試電纜形成逐漸衰減的阻尼振蕩，通過專用分壓器進行測量和反饋控制，使用專用軟件可以將被測電纜及其接頭的絕緣薄弱環節所發生的局部放電信號有規律的顯示出來。通過波形數據分析，可以測出局部放電的放電量值及定位局部放電點的準確位置。并且通過軟件可以控制阻尼振蕩波形多次重復，從而可以更可靠驗證被測電纜的絕緣缺陷。3、系統的性能及特點1）采用交流串聯諧振升壓＋振蕩波測試局放的方法、設備合二為一，一套設備既可完成局放試驗又可做交流耐壓試驗，一機兩用。交流耐壓試驗符合現有規程2）適用于新電纜（投運前）交接試驗及老電纜（停電后）性試驗。3）遵循IEC60270標準測量電纜局放量。4）對電纜局放點進行距離測量。5）測量電纜接頭位置及全長距離。6）變頻主機可以根據國網的相關規程設定電壓自動升壓，筆記本系統自動采集數據，簡單方便。7）采用硬件和軟件相結合抗干擾技術可有效去除外部干擾。8）軟件專家系統，同時顯示局部放電波形、放電量和測試電壓等參數，對測試數據進行實時保存、生成測試報告及打印等功能。　　　

江蘇振蕩波局放耐壓試驗系統 數據分析點擊DAC分析菜單，查找已經測試的數據，默認文件夾，選擇局放事件，點擊測試數據，分析此次檢測時間，進入分析界面分析測試概覽界面可看到具體的設置，電纜的電容，振蕩頻率，溫度等詳細信息校驗波形，可看電纜全長及中間接頭的具體位置PRPD圖，一三象限的放電圖譜，0-90°，180-270°，觀察相位放電特征反射即局放位置映像圖，橫軸是電纜長度，縱軸是放電量的大小，點擊右邊尋找反射波，然后觀察有無柱狀放電特征及放電特征波形每一個點代表一次信號事件，電纜局部放電直觀的特征是點的柱狀集中，電纜局放多發生在中間接頭處。如上圖有明顯的柱狀放電特征，波形為典型的入射波與反射波圖譜。當信號事件較少時，分析選項，手動模式，誤差范圍調大點（ctrl＋鼠標點擊放電點可觀察反射波形）詳細信息欄里可看電纜電容值，頻率，阻尼衰減曲線及電纜的介損值點擊報告菜單，對話框欄可輸入試驗結論等具體信息，之后點擊生成，可生成PDF格式的報告
