葫蘆島接地電阻測試儀測量接地電阻的注意事項1．用戶有時會用XRD和傳統的電壓電流法進行對比測試，并出現較大的差異，對此，我們敬請用戶注意如下問題：⑴．用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的并聯值。測量所有接地體接地電阻的并聯值大概是沒有什么意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。例如：在GB50061-97 “66KV及以下架空電力線路設計規范”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連接所測得的電阻值。如果接地體未斷開與地線的電氣連接，則所測得的接地電阻將是多基桿塔并聯接地電阻”。 這個規定是相當明確的。前已述及， 用XRD系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。十分明顯，在這種情況下，用傳統的電壓電流法和XRD系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。⑵．用XRD系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。十分明顯，前者的測量值要較后者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。應該說明，標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。這種規定同樣十分明確。這是因為引線電阻和接地體接地電阻在防雷上來說是等效的。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島接地電阻測試儀?安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀 土壤電阻率測試界面在測試選擇主菜單，按數字鍵2，即可進入“土壤電阻率自動測試”界面，見圖5。圖5 土壤電阻率測試界面通過顯示屏幕右側熱鍵“上移”、“下移”、“設置”、“確定”等對土壤類別，電流極、電壓極埋設深度和電位極間距離等信息進行設定，根據光標反黑指示位置按壓“設置”鍵反黑后通過數字鍵或 “上移”“下移”選擇對應參數，按“確定”鍵完成信息的設定；按“測試”鍵，儀器啟動內置電源注入電流，同時根據自動測量出接地電阻值計算出土壤電阻率，測試結束自動關閉內部電源輸出。4.6測試數據查詢界面在測試選擇主菜單，按數字鍵3，即可進入“測試數據查詢”界面，如圖6所示。圖6 測試數據查詢界面儀器測試數據的存儲為測試后自動存儲。在測試選項顯示菜單中選擇數字鍵（3）后，儀器顯示所有存儲的歷史測試數據，根據所要查詢的內容按顯示屏對應的功能熱鍵可進行上頁、上條、下條、下頁、刪除、查看、退出等操作。按“查看”鍵后，進入存儲數據查詢顯示頁數據信息，按“打印”鍵，儀器打印出本組所有測試數據，按“下頁”鍵翻看本組后續數據，按“退出”鍵返回上級菜單。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀 產品介紹1、工作原理本表摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用DC/AC變換技術將三端鈕、四端鈕測量方式合并為一種機型的新型接地電阻測量儀。工作原理為由機內DC/AC變換器將直流變為交流的低頻恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范圍本表適用于電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。3、主要特點· 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器，使儀表有較好的抗干擾能力?！?采用DC/AC變換技術將直流變為交流的低頻恒定電流以便于測量?！?允許輔助接地電阻在0～2KΩ（RC），0～40KΩ（RP）之間變化，不致于影響測量結果?！け緝x表不需人工調節平衡，3(1/2)位LCD顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓?！と缛魷y試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀但是根據定義，工頻接地阻抗是指接地裝置在工頻電流下呈現出的阻抗，而異頻法采用的測試電流頻率不為工頻因此測得的數值就會與工頻電流下測得的值有偏差。理論和實踐表明，產生偏差的原因是，接地裝置的接地阻抗是復數阻抗，不僅包含電阻性分量，還含有與頻率有關的電感性和電容性分量。采用的測試頻率與工頻相差愈遠則等效性愈差，即測量誤差越大。為了保證測試的準確性，測試頻率與工頻不能相差太遠，且測試電流的波形應為正弦波（其他波形如方波含有豐富的諧波頻率）。中國標準GB/T17949.1-2000要求測試電流頻率應該盡量接近工頻，行業標準DL/T475-2006規定了測試電流頻率宜在40～60Hz之間。本儀器采用多種頻率進行測量，再計算出50Hz下的等效阻抗，因此測量的準確性和等效性進一步得到提高。三、性能特點1、測量的工頻等效性好。測試電流波形為正弦波，使用兩種頻率進行測量。2、抗地電壓干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。15V工頻（50Hz）干擾電壓帶來的誤差僅為0.001Ω。3、精度高。可用來測量接地阻抗很小的大型地網。4、功能強大?？蓽y量相關標準規定的接地裝置的全部特性參數。不僅可測量接地阻抗，還可測量出電阻分量和電抗分量。5、具備斷線報警功能，避免了錯誤測量。6、操作簡單。全中文菜單式操作，直接顯示出測量結果且自帶微型打印機可現場打印測量結果。7、布線勞動量小，無需大電流線。8、本儀器體積小、重量輕，方便攜帶。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理 <葫蘆島>天正華意電氣設備有限公司

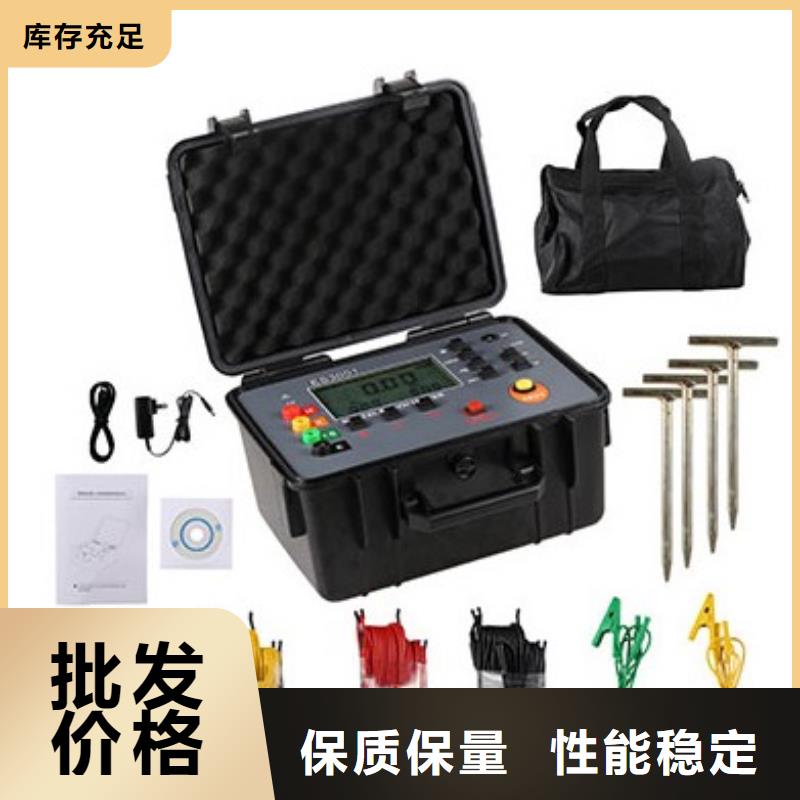

葫蘆島接地電阻測試儀數字式接地電阻測試儀是按新的防雷接地電阻檢測標準而設計制造的，短路測試電流達20mA，精密3線法或簡易2線法測量接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，具有獨特的抗干擾能力和環境適應能力，重復測試一致性強。其廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備等的接地電阻、接地電壓測量。儀器由主機、測試線、輔助接地棒、數據軟件、通訊線等組成。主機采用一體化工具箱式設計，用聚丙烯塑膠作為原料，添加新型復合填充料一次注塑成形，密度小、重量輕、強度、剛度、硬度、耐磨性、耐熱性、絕緣性能更優越，其箱體能承受約200kg的壓力，確保各種環境測試的高精度、高穩定性和高可靠性。主機超大LCD顯示，具有背光、棒圖指示，一目了然，能存儲100組數據，通過數據軟件可以實現歷史數據讀取、查閱、保存、報表、打印等功能。二．技術規格功 能接地電阻、接地電壓、低值電阻測量電 源DC 11.1V 大容量可充鋰電池，充滿電連續使用約20小時背 光可控白屏背光，適合昏暗場所使用測量方式精密三線法、簡易二線法測量接地電阻測量方法接地電阻測量：額定電流變極法，測量電流20mA MAX對地電壓：平均值整流(P-E接口間)量 程接地電阻： 0.00Ω～3000Ω接地電壓： AC 0～600V（50Hz/60Hz）分 辨 率0.01Ω； 1V 精 度接地電阻：±2％rdg±5dgt注：1. 輔助接地電阻100Ω±5％，對地電壓＜5V 2. 干擾電壓5V時的附加誤差≤±5％rdg±5dgt接地電壓：±2％rdg±3dgt（50Hz/60Hz）測試電壓波形正弦波測試頻率820Hz測試電流0.00Ω~30.00Ω檔： AC 20mA max30.0Ω~300.0Ω檔： AC10mAmax300Ω~3000Ω檔： AC 5mA max開路測試電壓AC 40V max顯示模式超大LCD顯示測量指示測LE閃爍指示，LCD倒計數顯示LCD尺寸128mm×75mmLCD顯示域124mm×67mm產品尺寸主機尺寸：320mm×270mm×145mm外包裝尺寸：400 mm×245mm×335mm測 試 線3條：紅色15m，黃色10m，色5m各1條簡易測試線2條：紅色1.6m，黑色1.6m各1條輔助接地棒2根：φ10mm×150mm測量時間對地電壓：約2次/秒；接地電阻：約3秒/次測量次數5000次以上(短路測試，測1次，停30秒再測)線路電壓AC 600V以下測量通訊接口具有RS232接口，存儲數據可以通過數據軟件上傳電腦，保存打印通 訊 線USB轉RS232通訊線1條

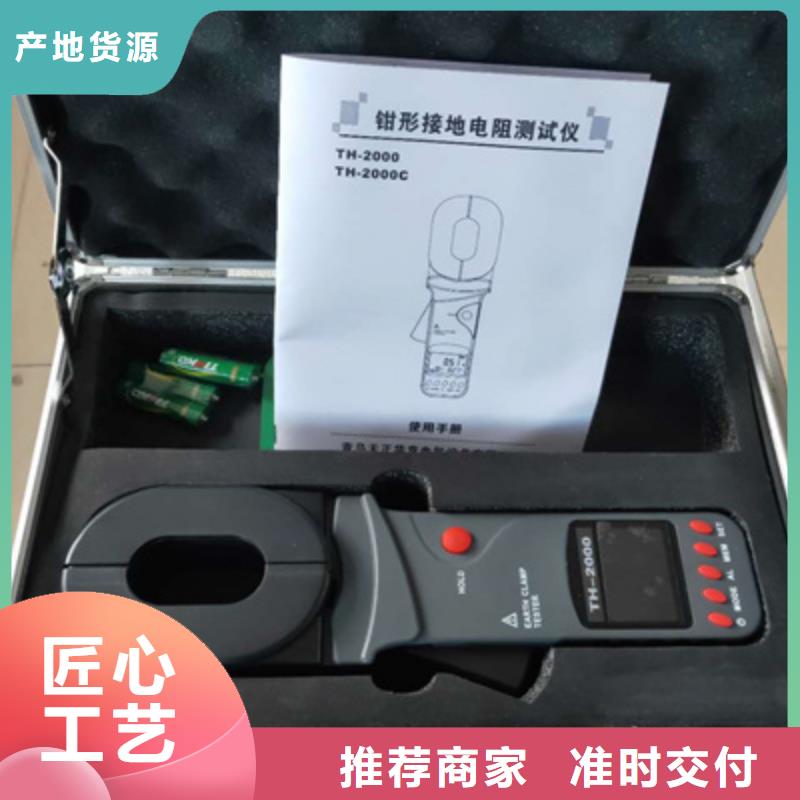

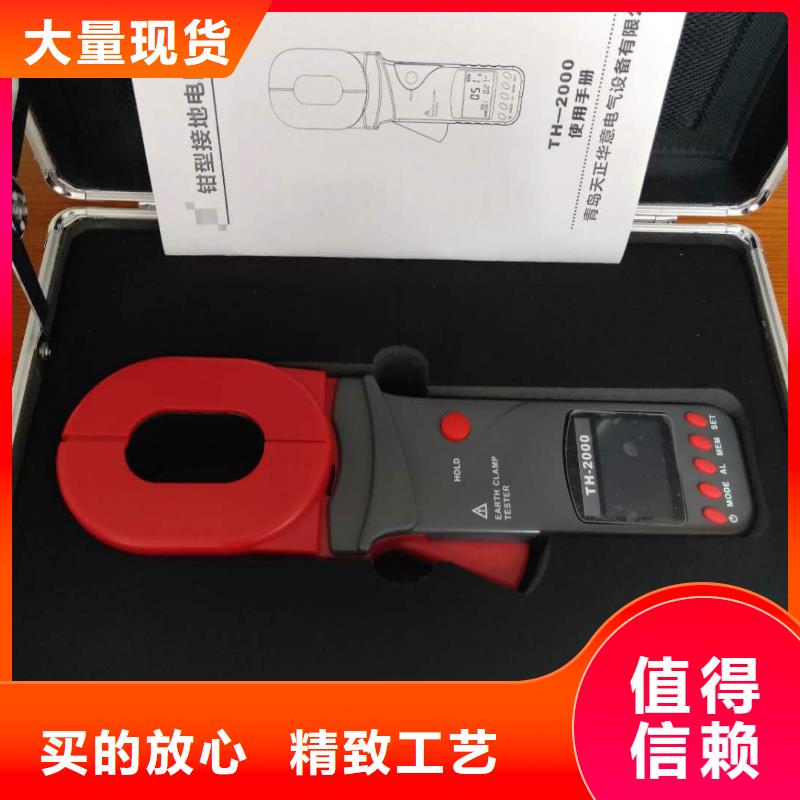

葫蘆島接地電阻測試儀開機注 意開機時，不能扣壓扳機，不能張開鉗口，不能鉗任何導線開機完成，顯示“OLΩ”后，才能扣壓扳機，打開鉗口，鉗被測導線開機前，扣壓扳機一兩次，確保鉗口閉合良好開機時，要保持鉗表的自然靜止狀態，不能翻轉鉗表，不能對鉗口施加外力，否則不能保證測量的準確度按POWER鍵開機，首先自動測試液晶顯示器，其符號全部顯示，見圖1，同時，儀表自動校準，開機完成后顯示“OLΩ”，自動進入電阻測量模式，見圖2，若沒有正常開機自校準，儀表會顯示“Er”符號，表示開機出錯， 開機出錯需檢查原因再重新開機。如果開機自檢后未出現“OLΩ”，而是顯示一個較大的阻值，見圖4。但用測試環檢測時，仍能給出正確的結果，這說明鉗表僅在測大阻值時（如大于100歐）有較大誤差，而在測小阻值時仍保持原有準確度，用戶仍可放心使用。2．關機鉗表在開機后，按POWER鍵關機。鉗表在開機5分鐘后，液晶顯示屏進入閃爍狀態，閃爍狀態持續30秒后自動關機，以降低電池消耗。在閃爍狀態按POWER鍵可延時關機，鉗表繼續工作。在HOLD狀態下，需先按HOLD鍵退出HOLD狀態，再按POWER鍵關機。在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，再按POWER鍵關機。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀維護指南6.1 維護和保養1、日常維護（1）本測試儀使用環境應通風良好，干燥、無粉塵、無強電磁干擾。（2）測試儀若長時間不使用，應定期通電。通常每月通電一次，通電時間不少于30分鐘。（3）測試儀長時間工作后（24小時）應關電10分鐘以上，以保持儀表良好的工作狀態。（4）測試夾和高壓棒長期使用后可能會出現接觸不良或斷路現象，應定期檢修。2、使用者的維護為了防止意外觸電的發生，請不要自行打開儀器的蓋子。如果儀器有異常情況發生，請青島天正華意電氣設備有限公司給予維護。所附的線路圖和方塊圖僅供參考之用。3、定期維護本多功能安規測試儀、輸入電源線、測試插座和相關附件等每年至少要仔細檢驗和校驗一次，以保證使用者的及測試儀的性。如果測試儀是用于生產現場或其它惡劣條件下，必須縮短檢驗周期。4、使用者的修改使用者不得自行更改儀器的線路或零件，如被更改，儀器的三包則自動失效且本公司不負責更改產生的責任。使用未經青島天正華意電氣設備有限公司認可的零件或附件也不予三包。如發現送回檢修的儀器被更改，青島天正華意電氣設備有限公司會將儀器的電路或零件修復為原來設計，并收取維修費用。6.2 簡單故障處理故 障 處 理 方 法開機液晶無顯示，按鍵無響應 檢查測試儀后面板上的保險絲是否熔斷。若熔斷，請更換F5A保險絲接地電阻為0 檢查外部連線是否出現非正常開路或短路現象儀器出現死機狀態 關機，等待半分鐘后重新開機儀器與計算機無法通訊 1、檢查選擇的串行口是否正確，是否用串口線正確連接計算機與安檢儀2、檢查是否正確安裝通訊軟件，并選擇正確的波特率和通訊地址。3、若為自編通訊軟件，則應檢查通訊協議是否一致6.3 注意事項1、本測試儀測試過程中有高壓、大電流輸出，操作人員務必嚴格按說明書操作，嚴禁身體觸及儀器帶電部位和被測負載殼體，以免觸電。2 、本機工作電源要接地（將電源插座上“E”端與大地良好連接）。3 、進行絕緣和耐壓測試時，被測負載應與大地各周圍物體保持良好的電氣隔離。4 、如果環境相對濕度大于60％RH，大于100MΩ的絕緣電阻測量精度會受較大影響。

<葫蘆島>天正華意電氣設備有限公司

葫蘆島接地電阻測試儀在設定報警臨界值狀態下，需先按POWER鍵或按AL鍵3秒退出設定報警臨界值狀態，才能繼續測量。在電阻測試模式下，按A鍵切換到電流測試模式。5．數據鎖定/解除/存儲在測試模式下，按HOLD鍵鎖定當前顯示值，顯示HOLD符號，同時，將此鎖定值作為一組數據依次自動編號并存儲，再按HOLD鍵取消鎖定，HOLD符號消失，可繼續測量。循環操作，能存儲99組數據。若存儲已滿，閃爍顯示MEM符號。如圖9，鎖定被測電阻0.016Ω，同時作為第01組數據存儲。如圖10，鎖定被測電流278mA，同時作為第99組數據存儲，此時內存已滿，MEM符號閃爍顯示。在數據查閱模式下，按MEM鍵退出數據查閱，才能進行數據鎖定、存儲操作。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，才能進行數據鎖定、存儲操作。關機后再開機，不會丟失所存數據。6．數據查閱按MEM鍵進入查閱存儲數據模式，且默認顯示所存的第01組數據，見圖11。再按向右箭頭鍵，向上翻閱所存數據，按向左箭頭鍵，向下翻閱所存數據。若無存儲數據，顯示見圖12。在報警臨界值設定狀態下，需先按POWER鍵或按AL鍵3秒退出報警臨界值設定狀態，再按MEM鍵進入查閱存儲數據模式。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀土壤電阻率的測試5.3.1 一般要求a) 土壤電阻率測試應避免在雨后或雪后立即進行，一般宜在連續天晴3天后或在干燥季節進行。在凍土區，測試電極須打入冰凍線以下。b) 盡量減小地下金屬管道的影響。在靠近居民區或工礦區，地下可能有水管等具有一定金屬部件的管道，應把電極布置在與管道垂直的方向上，并且要求近的測試電極與地下管道之間的距離不小于極間距離。c) 為盡量減小土壤結構不均勻性的影響，測試電極不應在有明顯的巖石、裂縫和邊坡等不均勻土壤上布置；為了得到較可信的結果，可以把被測場地分片，進行多處測試。d) 采用四極法測試（四極等距法或稱溫納（Wenner）法）。圖10 四極法測量土壤電阻率接線四根測試電極排列于一條直線上，a為電流極與電位極的間距（米），b為兩電位極的間距（米），h為電極埋設深度（米）。當a＝b時即為四極等距法（或稱溫納法）。為了計算方便，請讓電極間距a、b遠大于埋設深度h一般應滿足a、b＞10h。測試電極宜采用直徑不小于1.5cm的圓鋼或25mm×25mm×4mm的角鋼，其長度均不小于50cm。埋設好電極并接好線后即可開始測量，儀器根據測試出的電阻值計算出土壤電阻率ρ為 ρ＝πa(a＋b)Z/b 在a＞＞h，b＞＞h時成立。當a＝b時，簡化為：ρ＝2πaZ

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀 土壤電阻率測試界面在測試選擇主菜單，按數字鍵2，即可進入“土壤電阻率自動測試”界面，見圖5。圖5 土壤電阻率測試界面通過顯示屏幕右側熱鍵“上移”、“下移”、“設置”、“確定”等對土壤類別，電流極、電壓極埋設深度和電位極間距離等信息進行設定，根據光標反黑指示位置按壓“設置”鍵反黑后通過數字鍵或 “上移”“下移”選擇對應參數，按“確定”鍵完成信息的設定；按“測試”鍵，儀器啟動內置電源注入電流，同時根據自動測量出接地電阻值計算出土壤電阻率，測試結束自動關閉內部電源輸出。4.6測試數據查詢界面在測試選擇主菜單，按數字鍵3，即可進入“測試數據查詢”界面，如圖6所示。圖6 測試數據查詢界面儀器測試數據的存儲為測試后自動存儲。在測試選項顯示菜單中選擇數字鍵（3）后，儀器顯示所有存儲的歷史測試數據，根據所要查詢的內容按顯示屏對應的功能熱鍵可進行上頁、上條、下條、下頁、刪除、查看、退出等操作。按“查看”鍵后，進入存儲數據查詢顯示頁數據信息，按“打印”鍵，儀器打印出本組所有測試數據，按“下頁”鍵翻看本組后續數據，按“退出”鍵返回上級菜單。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀測試線阻校驗為了提高現場測量接地電阻的精密性、穩定性，避免因測試線長時間使用線阻變化引起的誤差；避免因測試線未完全插入儀表接口或接觸不良引起的誤差；避免因用戶更換或加長測試線引起的誤差等，特設計了線阻校驗功能，對于“30Ω”檔的低值電阻測量更加。連接好測試線與儀表后，將所有測試線的另一端短接，如下圖，將 FUNCTION功能轉換旋鈕切換至對應的接地電阻測量檔位，按“TEST”鍵開始校驗，校驗中 LED 指示燈閃爍，LCD 倒計數顯示，校驗完畢 LCD 顯示線阻值并將該值存儲，在本次開機接地電阻測量中會自動扣除校驗的線電阻值。關機不保存校驗線阻值，下次開機，需要重新校驗。三線測試接地電阻在測試接地電阻時，先確認接地線的對地電壓值，即C(H)與E或P(S)與E的電壓值必須在20V以下，若對地電壓在5V以上，此時接地電阻的測量可能會產生誤差，此時先將被測接地體的設備斷電，使接地電壓下降后再進行接地電阻測試。三線測試：如下圖，從被測物體起，分別將P(S)、C(H)輔助接地棒呈一條直線深埋入大地，將接地測試線(綠、黃、紅)從儀表的E、P(S)、C(H)接口對應連接到被測接地極E、輔助電壓極P(S)、輔助電流極C(H)上。連接好測試線后，先將FUNCTION功能選擇旋鈕旋至“REARTH ”位置，進入接地電阻測試模式，按一下“TEST”鍵開始測試，測試過程中有倒計數指示及測試進度棒圖指示，測試完畢后顯示穩定的數據，即被測接地體的接地電阻值R。被測接地體E到電流極C(H)之間的距離，應至少是被測接地體埋入地下深度(h)的5倍，或者是被測接地體埋入地下電極長度(d)的5倍。測量復雜接地系統的總接地電阻，其d的距離為該接地系統對角線的距離。測試時，測試線不能相互纏繞在一起，否則可能影響測試精度。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀須知本儀表根據IEC61010規格進行設計、生產、檢驗。任何情況下，使用本儀表應特別注意。任本儀表的RS232接口與內部電路為非隔離接口，嚴禁在測試電壓的時候連接電腦，否則會燒壞儀表或引起觸電事故。必須先將電壓測試線拔出儀表后才能連接RS232數據線到電腦讀取數據。說明書中的在線監測不適用于監測電壓。注意本儀表機身的標貼文字及符號，所規定的測量范圍及使用環境。使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。測量過程中，嚴禁接觸裸露導體及正在測量的回路。測量前請先確認FUNCTION功能旋鈕已設定在適當的量程范圍內。確認導線的連接插頭已緊密地插入儀表接口內。請勿在測試端與接口之間施加超過600V的交流電壓或直流電壓，否則可能損壞儀表。請勿在易燃性場所測量，火花可能引起爆炸。儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用。請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。若儀器潮濕，請干燥后再保管。給電池充電時請確認測試線已移離儀表，FUNCTION旋鈕處于“OFF”位置。儀表顯示電池電壓低符號，應及時給電池充電。長時間不用本儀表，請每隔3個月給電池充電。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。儀表及手冊中的警告標志，使用者須嚴格依照本手冊內容進行操作。

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理 <葫蘆島>天正華意電氣設備有限公司

葫蘆島接地電阻測試儀 操作人員規定1、人員資格：多功能安規測試儀在錯誤的操作時可能造成誤觸電，這足以造成人員的傷害，這種傷害甚至是有生命危險的，因此必須由訓練合格的人員使用操作。2、守則：操作人員必須隨時給予教育和培訓，使其了解各種操作規則的重要性，并依規則操作多功能安規測試儀。3、衣著規定：操作人員不可穿佩有金屬裝飾的衣服及帶金屬的手飾和手表等，以免造成意外觸電；在操作本儀器時必須佩帶絕緣手套。4、醫學規定：禁止有心臟病或配戴心率調整器、心臟起搏器的人員操作多功能安規測試儀。1.3.3 測試程序規定測試儀的電源接地線一定要按照規定接妥。拆接測試儀后面板上的接線時，請務必在切斷電源、斷開空氣開關后，再行操作！操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時應定位放置。1.3.4 要點(1)、非合格的操作人員和不相關的人員應遠離測試區。(2)、隨時保持測試區的和有序。(3)、在測試進行中禁止碰觸被測負載或任何與待測物有連接的物件，謹防觸電！(4)、拆接測試儀前面板上的接線時，請務必在切斷電源，再行操作！(5)、進行絕緣和耐壓測試時，被測負載與大地以及周圍物體應保持良好的電氣隔離。尤其注意：被測負載與生產流水線體應保持良好的電氣隔離。(6)、綜合測試儀電源必須接地(7)、萬一發生任何問題，請立即關閉電源。

葫蘆島接地電阻測試儀?安裝本章主要介紹TH系列產品的拆封、檢查、使用前的準備、儲存等的規則。2.1關于包裝青島天正華意的產品是包裝在一個使用泡沫保護的包裝箱內，如果收到時的包裝箱有破損，請檢查儀器的外觀是否有無變形、刮傷、或面板損壞等。如果有損壞，請立即通知青島天正華意或其經銷商，并請保留包裝箱和泡沫，以便了解發生的原因。我們的服務中心會幫您修護或更換新機，在未通知青島天正華意或其經銷商前，請勿立即退回產品。請保留所有的原始包裝材料，如果儀器必須回廠維修，請用原來的包裝材料包裝。并請先與青島天正華意的維修中心聯系。送修時，請務必將電源線和測試線等全部的附件一起送回，并注明故障現象和原因。另外，請在包裝上注明“易碎品”請小心搬運。如果無法找到原始包裝材料來包裝，請按照下列說明包裝:1. 先用泡沫或者其他緩沖材料將儀器包妥。2. 再將儀器置于可以承受 150KG (350lb.) 的多層紙箱包裝。3. 儀器的周圍必須使用可防震的材料填充，厚度大約為 70 到 100mm (3 到 4inch) ，儀器的面板必須先用厚紙板保護。4. 妥善密封箱體。5. 注明“易碎品”請小心搬運。2.2關于電源本儀器使用230V AC 10％ 50 Hz 單相的電源。必須使用正確規格的保險絲，保險絲使用規格已標示在儀器的背板上。更換保險絲前，必須先關閉輸入電源，以避免危險。在接上輸入電源之前，必須先確認電源的地線已經接妥，同時也將地線接到機體上的接地端子上。 儀器上的電源插頭只能插在帶有地線的電源插座上。如果使用延長線，必須注意延長線是否帶有接地線。本儀器是使用三芯電纜線，當電纜線插到具有地線的插座時，即已完成機體接地。2.3 安裝環境在選擇測試儀的安裝環境時，應考慮以下各項：1. 遠離易燃、易爆和腐蝕性介質，如酒精、稀釋劑和硫酸等。2. 遠離熱源、避免日曬。工作環境溫度：0℃~＋40℃儲存環境溫度：-10℃~＋50℃必須避免溫度的急劇變化，溫度急劇變化會使水氣凝結于儀器內部。3. 遠離鍋爐、加濕器、水源等。工作相對濕度：20~75％RH儲存相對濕度：0~90％RH

<葫蘆島>天正華意電氣設備有限公司 葫蘆島大電流發生器、大電流發生器生產廠家-價格合理

葫蘆島接地電阻測試儀 為此，請選購我公司的有限點接地系統解算程序軟件，用戶即可使用辦公電腦或手提電腦進行機解。從原理上來說，除了忽略互電阻以外，這種方法不存在忽略R0所帶來的測量誤差。但是，用戶需要注意的是：您的接地系統中，有幾個彼此相連接的接地體，就必須測量出同樣個數的測試值供程序解算，不能或多或少。而程序也是輸出同樣個數的接地電阻值。3．單點接地系統從測試原理來說，XRD系列鉗表只能測量回路電阻，對單點接地是測不出來的。但是，用戶完全可以利用一根測試線及接地系統附近的接地極，人為地制造一個回路進行測試。下面介紹二種用鉗表測量單點接地的方法，此方法可應用于傳統的電壓-電流法無法測試的場合。⑴．二點法見下圖，在被測接地體RA附近找一個獨立的接地較好的接地體RB（例如臨近的自來水管、建筑物等）。將RA和RB用一根測試線連接起來。由于鉗表所測的阻值是兩個接地電阻和測試線阻值的串聯值。RT＝RA＋RB＋RL其中：RT為鉗表所測的阻值。RL為測試線的阻值。將測試線頭尾相連即可用鉗表測出其阻值RL。所以，如果鉗表的測量值小于接地電阻的允許值，那么這兩個接地體的接地電阻都是合格的。⑵．三點法如下圖，在被測接地體RA附近找二個獨立的接地體RB和RC。步，將RA和RB用一根測試線連接起來，見下圖。用鉗表讀得個數據R1。第二步，將RB和RC連接起來，見下圖。用鉗表讀得第二個數據R2。第三步，將RC和RA連接起來，見下圖。用鉗表讀得第三個數據R3。上面三步中，每一步所測得的讀數都是兩個接地電阻的串聯值。這樣，就可以很容易地計算出每一個接地電阻值：由于： R1＝RA＋RB R2＝RB＋RC R3＝RC＋RA所以： RA＝（R1＋R3-R2）÷2這就是接地體RA的接地電阻值。為了便于記憶上述公式，可將三個接地體看作一個三角形，則被測電阻等于鄰邊電阻相加減對邊電阻除2。
