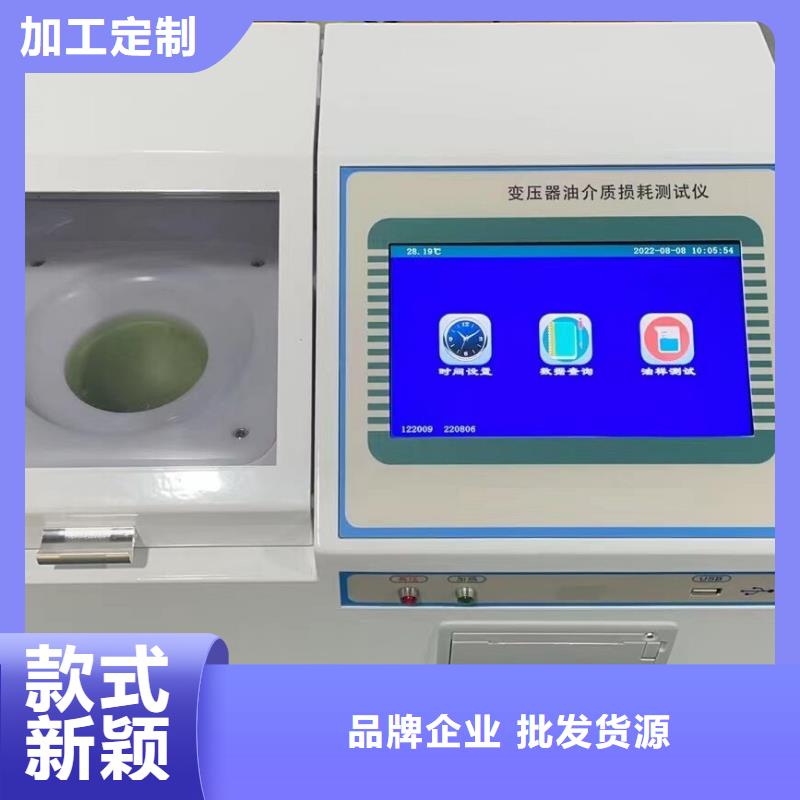

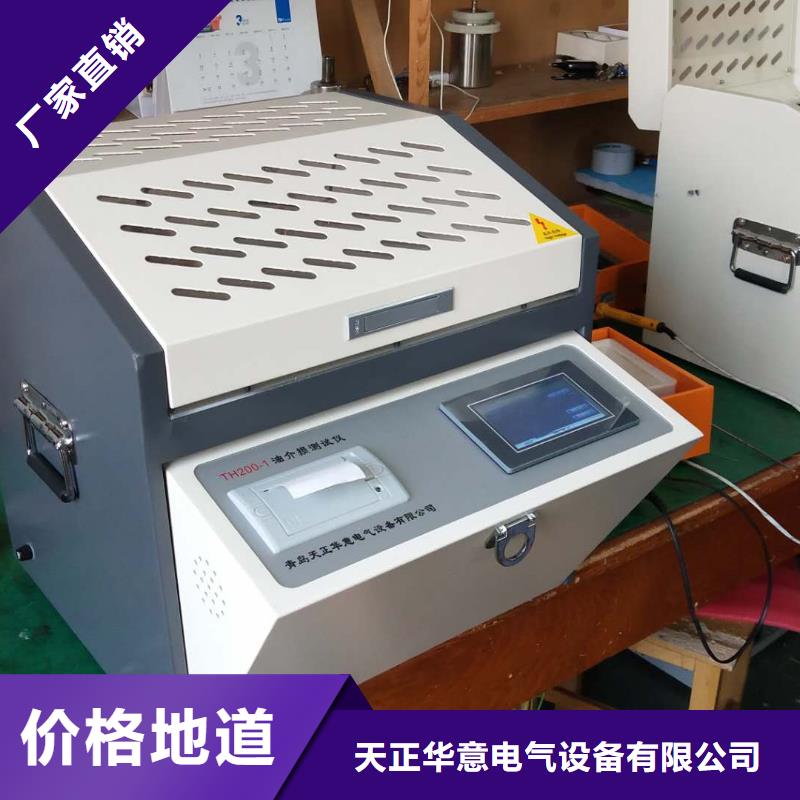

用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所使用；4. 油杯應該保持清潔。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮；5. 電極在連續使用達一個月后，應進行一次檢查，檢驗電極間隙有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，應用綢布擦拭電極表面，并重新調整電極間隙，使之符合要求；6. 儀器的維護維修和調試應由專業人員完成；7. 接通電源后操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！8. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！9. 本儀器在使用過程中，如發現異常應立即切斷電源。簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常不擊穿檢查設置是否限制了升壓速度；4. 擊穿后無顯示 檢查油杯是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。注：打印紙更換過程簡介如下（1）按下打印機前蓋板上的圓形按鈕；（2）把打印紙裝入，并拉出一截（超出一點撕紙牙齒），

<湖北>天正華意電氣設備有限公司

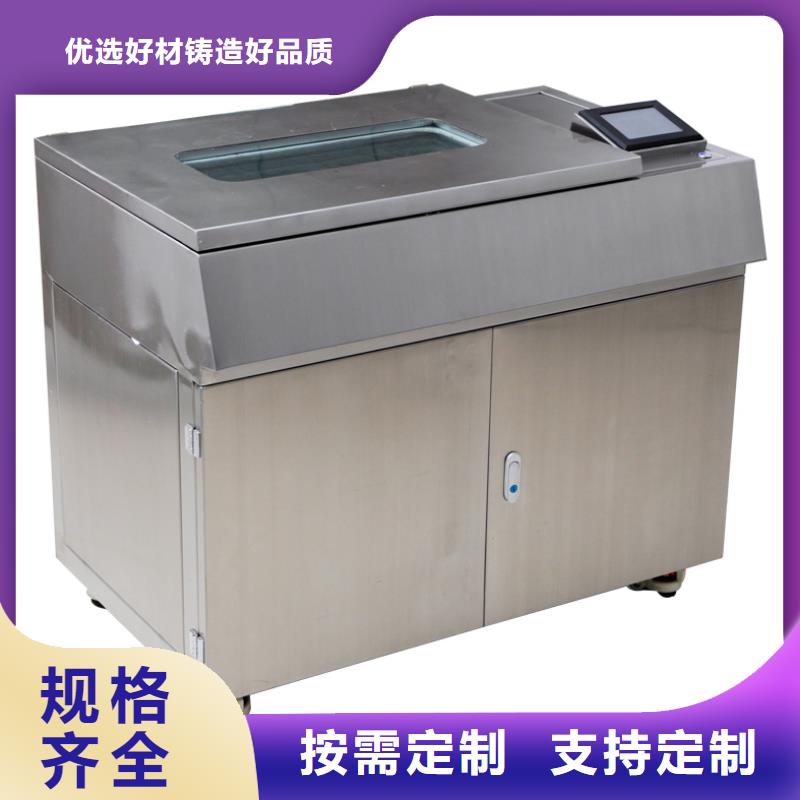

湖北絕緣油介電強度測試儀尊敬的用戶：感謝您選擇了六油杯全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的信息。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀然后按確認鍵，確認所選停升電壓和杯號后返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲，這時應該關掉電源，接好地線后再重新進行操作。如果沒有或者沒有條件安裝地線，可按任意鍵跳過，不會影響測試結果。4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面。在該頁面下的操作與GB1986子頁面基本相同，可參考六、操作步驟圖解3.的相關內容。5. 在圖2頁面下，按 選擇 鍵移動光標√ 至?xí)r間設置處，按 確認 鍵即可進入時間設置子頁面（圖5）。 圖5 時間設置子頁面按 選擇 鍵移動光標—至年、月、日、時、分處，按 ＋ 或 - 鍵選擇具體數值后，按確認鍵確認，并返回開機頁面；6. 在圖2頁面下，按 選擇 鍵移動光標√ 至自定義設置 處，按 確認 鍵即可進入 自定義設置 子頁面（圖6）；圖6 自定義設置子頁面在圖6頁面下，按 選擇 鍵移動光標到相應的選項，再按 ＋ 或 - 鍵可進行相關參數的設置。其中：靜置時間 默認值15 min，范圍1～15 min（增量Δ＝ 1 min）；間隔時間 默認值5 min，范圍1～10 min（增量Δ＝ 1 min）；攪拌時間 默認值10 s， 范圍5～90 s（增量Δ＝ 5 s）；停升電壓 默認值80 kV，范圍10～80 kV（增量Δ＝ 10 kV）。當儀器升壓到 停升電壓 以后將停止升壓，并進入到保持狀態。若持續50 s無擊穿，儀器將默認當前停升電壓為絕緣油擊穿電壓；打壓次數 默認值為6次，可選范圍1～6次（增量Δ＝1次）；設置好后按 確認 鍵返回開始頁面，按 開始 鍵進行測試；杯位選擇 按此鍵進入杯位選擇子頁面，具體操作見六、操作步驟圖解3.的相關內容。7. 對于該機型，每杯多6次的平行測定擊穿電壓值等參數將自動存儲。

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示 檢查油杯內是否有污物；5. 打印不出紙檢查打印機是否有紙；6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：（1）按下打印機前蓋板上的圓形按鈕；（2）將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。十、儀器成套性1. 設備 1臺2. 油杯 6套3. 電源線1條4. 標準規1支5. 保險管2只（3A）6. 攪拌槳7只7. 鑷子 1把8. 打印紙1軸9. 操作手冊 1本10. 保修卡 1張11. 合格證 1張十一、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀沖洗完畢后，打開系統，避免 O 型圈等長時間暴露在有機蒸汽中。f) 測量結果按(1)式計算，即式中：c——被測油樣中某尺寸范圍的顆粒數量，個/100mL：—某尺寸范圍的粒徑若干次平行測量結果的平均值，個/100mL；——稀釋液中某尺寸范圍的顆粒數量，個/100mL；——油樣體積，mL；——稀釋液體積，mL。g) 精密度：3 次平行測量中，大于 5μm 顆粒總數的相對誤差為±6％。h) 試驗結果：以 3 次測量結果的平均值作為結果值。3.3 注意事項a) 從設備的取樣閥取樣時，先放油將取樣閥沖洗干凈。在不改變流量的情況下，取油至專用采樣瓶的 4/5 容積處。如有的設備不能連接導管取樣時，應盡量縮短開瓶時間，取樣后，先移走取樣瓶，然后再關閉取樣閥。油樣應密封保存，不要倒置測試時再啟封。b) 每年校準一次顆粒數檢測儀，并按照粒徑大小，檢查和重新定標。c) 被測油樣的黏度過大，可用清潔液將油樣稀釋后，重新脫氣、測量。d) 測試前檢查絕緣油中應無可見的顆粒雜質。3.4 檢測驗收a) 檢查試驗數據與試驗記錄是否完整、正確。b) 恢復試驗儀器設備到試驗前狀態。4 檢測數據分析與處理500kV 及以上變壓器、電抗器油中大于 5μm 污染顆粒數不超過 3000 個/100mL，則認為試驗合格。如果油中大于 5μm 污染顆粒數有明顯的增長趨勢，應縮短檢測周期，加強監控。當油中大于 5μm 顆粒數超過標準時，應進行濾油處理。5 檢測報告檢測結束后，應在 15 個工作日內將檢測報告整理完畢并錄入 PMS 系統，檢測報告格式見附錄 A 。

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北 <湖北>天正華意電氣設備有限公司

湖北絕緣油介電強度測試儀測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示 檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。

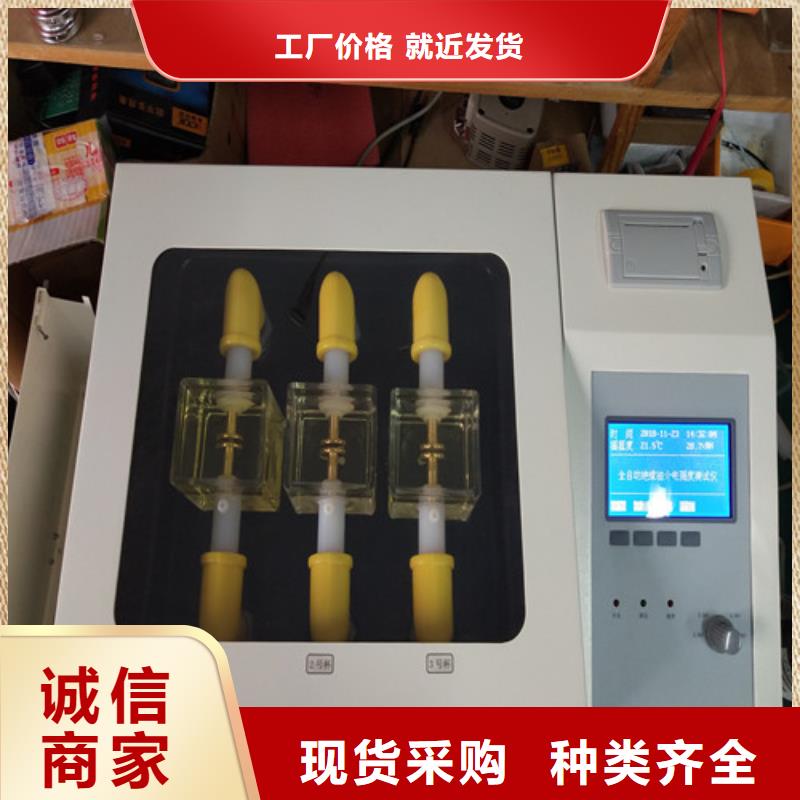

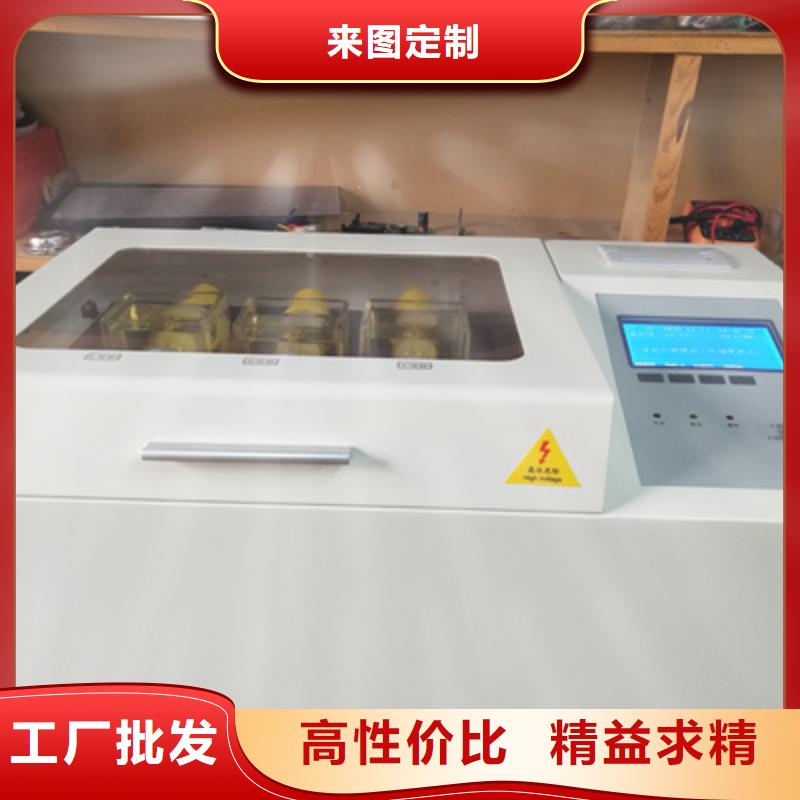

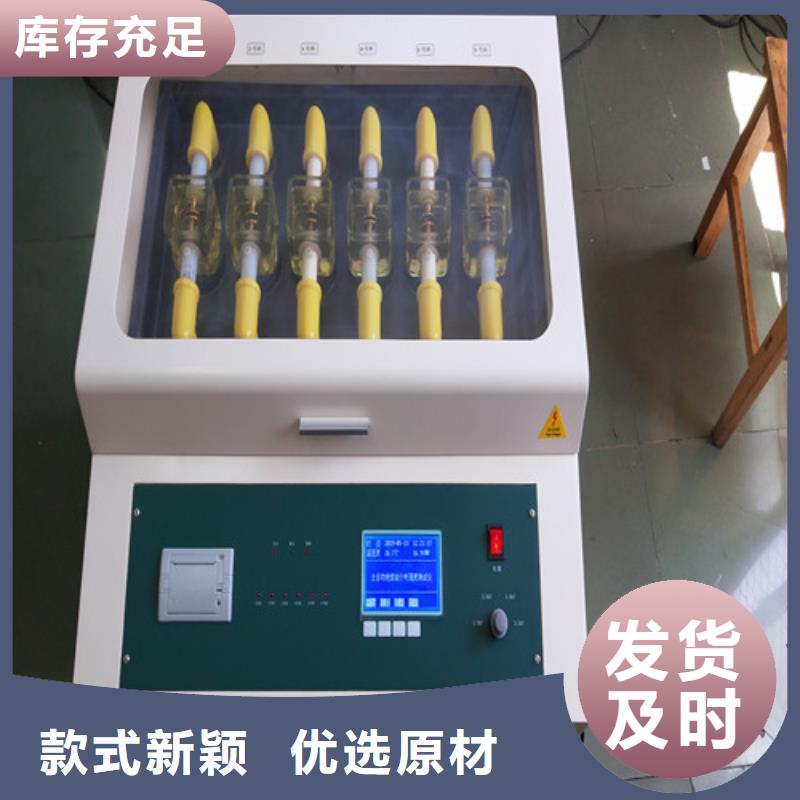

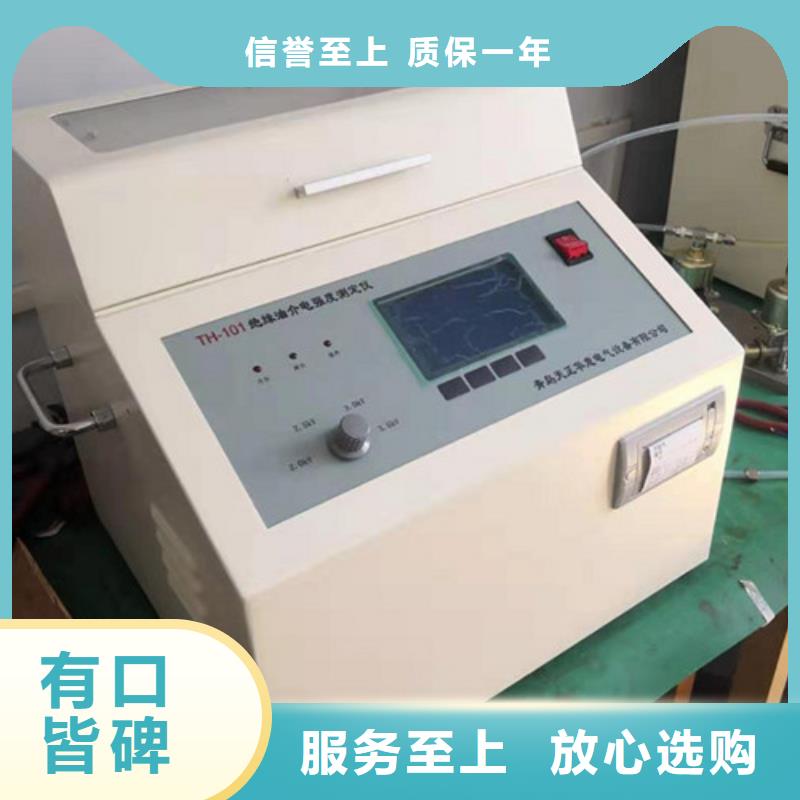

湖北絕緣油介電強度測試儀 絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-429.9-91DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量 1.5 kVA2. 升壓速度2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓0～80 kV4. 電源畸變率 ＜1％5. 顯示方式大屏幕液晶漢字顯示6. 電極間隙標準2.5 mm7. 外形尺寸730 mm×410 mm×390 mm8. 儀器重量38 kg（ODST-1203）四、使用條件 1. 環境溫度0～40℃2. 相對濕度 ≤85％3. 工作電源AC 220V ± 10％4. 電源頻率50 ± 5 Hz5. 功率消耗 ＜200 W五、

<湖北>天正華意電氣設備有限公司

湖北絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示 檢查油杯內是否有污物；5. 打印不出紙檢查打印機是否有紙；6. 更換打印紙打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。其操作過程如下：（1）按下打印機前蓋板上的圓形按鈕；（2）將打印紙裝入打印機，并拉出一段（超出撕紙牙齒），注意將紙放整齊，同時注意紙的方向（紙拉出后紙卷外側面對著打印頭）；（3）合上紙艙蓋，打印頭走紙軸壓齊打印紙后稍用力把打印頭走紙軸壓回打印頭。九、油杯的清洗：1. 油杯清洗方法（1） 用潔凈的綢布反復擦拭電極表面和電極桿；（2）用標準規調整好電極間隙；（3）用無水乙醇清洗3～4次，然后用吹風機吹干。再用測試油樣清洗2～3次即可；2. 攪拌槳清洗方法（1） 用干凈的綢布反復擦拭攪拌槳，直至表面無細小顆粒，忌用手直接接觸攪拌槳；（2） 用鑷子夾住攪拌槳，浸入無水乙醇洗滌2～3次，然后用吹風機吹干；（3） 用鑷子夾住攪拌槳，浸入待測油樣洗滌2～3次備用。十、儀器成套性1. 設備 1臺2. 油杯 6套3. 電源線1條4. 標準規1支5. 保險管2只（3A）6. 攪拌槳7只7. 鑷子 1把8. 打印紙1軸9. 操作手冊 1本10. 保修卡 1張11. 合格證 1張十一、售后服務：儀器自購買之日起一年內，屬產品質量問題免費保修，終身提供維修和技術服務。如果發現儀器狀況不正常或有故障出現，請您速與我公司聯系，以便為您安排便捷有效的處理方案。

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀測量完畢后屏幕將顯示測試完畢給予提醒，按 確認 鍵返回到開機頁面（圖1）。按 打印 或 顯示 鍵，進入油樣單次測量擊穿電壓值、算數平均值及測量日期和時間的顯示子頁面（圖7～9）。圖7 圖9注意：在顯示子頁面，按選擇鍵可以順序顯示六個界面。其中前三個界面沒有測量時間的數據顯示，為臨時數據組，關機后將丟失。而后三個界面有測量時間數據顯示，為存儲數據組，關機后不會丟失。如果樣品油杯測定超過三個，則系統將按時間分組，記錄顯示近的三組數據。在顯示子頁面，按打印鍵打印所選頁面的存儲數據，按確認鍵返回主頁面 。七、注意事項1. 使用本儀器前，一定要詳細閱讀本操作手冊；2. 儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器在戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所；4. 油杯應該保持潔凈。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮及電極氧化；5. 電極連續使用一個月后，應例行檢查和維護。檢驗并調整電極間隙，使其恢復標準值；放大鏡觀察電極表面是否出現暗斑，若有此現象，應用綢布擦拭電極表面，使其恢復原狀；6. 儀器的維修和調試須由專業人員完成；7. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！ 8. 接通電源后，操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！9. 儀器在使用過程中，如發現異常應立即切斷電源！八、簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常但不擊穿 檢查設置是否限制了停升電壓；4. 擊穿后無顯示 檢查油杯內是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀儀器操作者應通曉電氣設備或分析儀器的一般使用常識；3. 本儀器戶內外均可使用，但應避開雨淋、腐蝕性氣體、高濃度塵埃、高溫或陽光直射等場所使用；4. 油杯應該保持清潔。在停用期間，應加入足夠量干燥合格的絕緣油浸泡，保持油杯不受潮；5. 電極在連續使用達一個月后，應進行一次檢查，檢驗電極間隙有無變化，用放大鏡觀察電極表面有無發暗現象，若有此現象，應用綢布擦拭電極表面，并重新調整電極間隙，使之符合要求；6. 儀器的維護維修和調試應由專業人員完成；7. 接通電源后操作人員嚴禁觸及油杯箱蓋外殼，以免發生電擊危險！8. 接通電源前，應仔細檢查連接線是否牢固，儀器外殼必須可靠接地！9. 本儀器在使用過程中，如發現異常應立即切斷電源。簡易故障排除1. 開機無反應 檢查電源線是否插接良好，檢查保險管是否完好無損；2. 不升壓 檢查油杯箱蓋是否蓋好；3. 升壓正常不擊穿檢查設置是否限制了升壓速度；4. 擊穿后無顯示 檢查油杯是否有污物；5. 打印不出紙 檢查打印機是否有紙；6. 更換打印紙 打印機在出廠時已安裝了打印紙。若打印紙使用完畢，需要自行安裝新的打印紙。注：打印紙更換過程簡介如下（1）按下打印機前蓋板上的圓形按鈕；（2）把打印紙裝入，并拉出一截（超出一點撕紙牙齒），

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

湖北絕緣油介電強度測試儀感謝您選擇了本系列全自動絕緣油介電強度測試儀！為方便您盡早盡快地熟練操作本儀器，我們特隨機配備了內容詳實的操作手冊，從中您可以獲取有關產品介紹、使用方法、儀器性能以及注意事項等諸多方面的知識。在次使用儀器之前，請務必仔細閱讀本操作手冊，并按本手冊對儀器進行操作和維護，這會有助于您更好的使用該產品，并且可以延長該儀器的使用壽命。 在編寫本手冊時，雖然我們本著科學和嚴謹?shù)膽B(tài)度進行了工作，并認為本手冊中所提供的信息是正確和可靠的。然而，智者千慮必有一失，本手冊也難免會有錯誤和疏漏之處。如果您發現了手冊中的錯誤，請務必于百忙之中抽時間，盡快設法告知我們，并煩請監督我們迅速改正錯誤！本公司全體職員將不勝感激！本公司保留對儀器使用功能進行改進的權力，如發現儀器在使用過程中其功能與操作手冊介紹的不一致，請以儀器的實際功能為準。我們希望本儀器能使您的工作變得輕松、愉快，愿您在繁忙的工作之中體會到辦公自動化的輕松而美好的感覺！當您對本公司儀器感到滿意時，請向您的朋友！當您對本儀器有寶貴意見和建議時，請您一定要與我們聯系，本公司定竭盡全力給您一個滿意的答復。再次感謝您對我公司的支持！

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北 <湖北>天正華意電氣設備有限公司

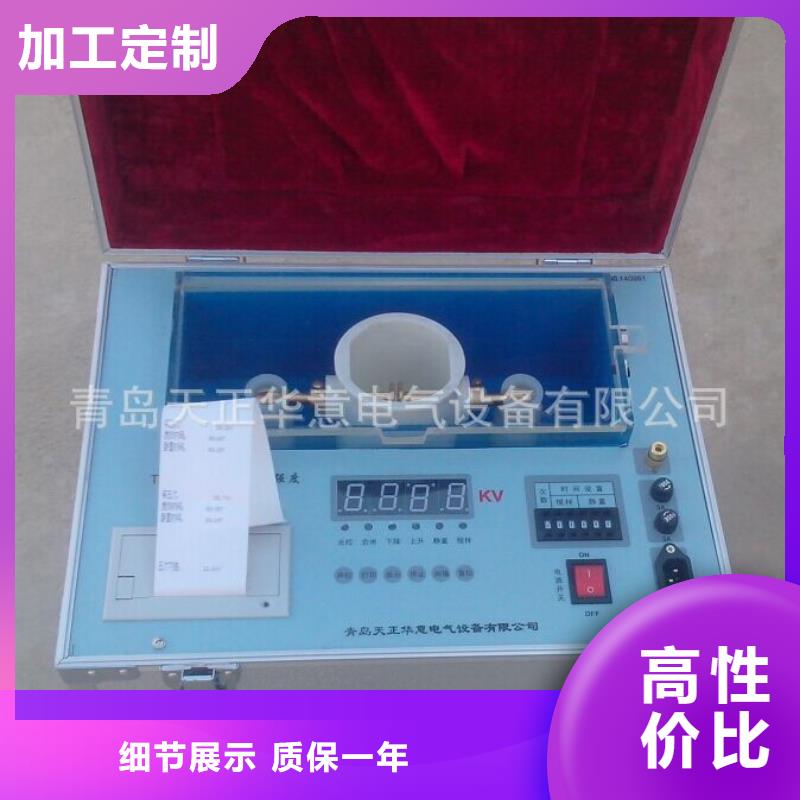

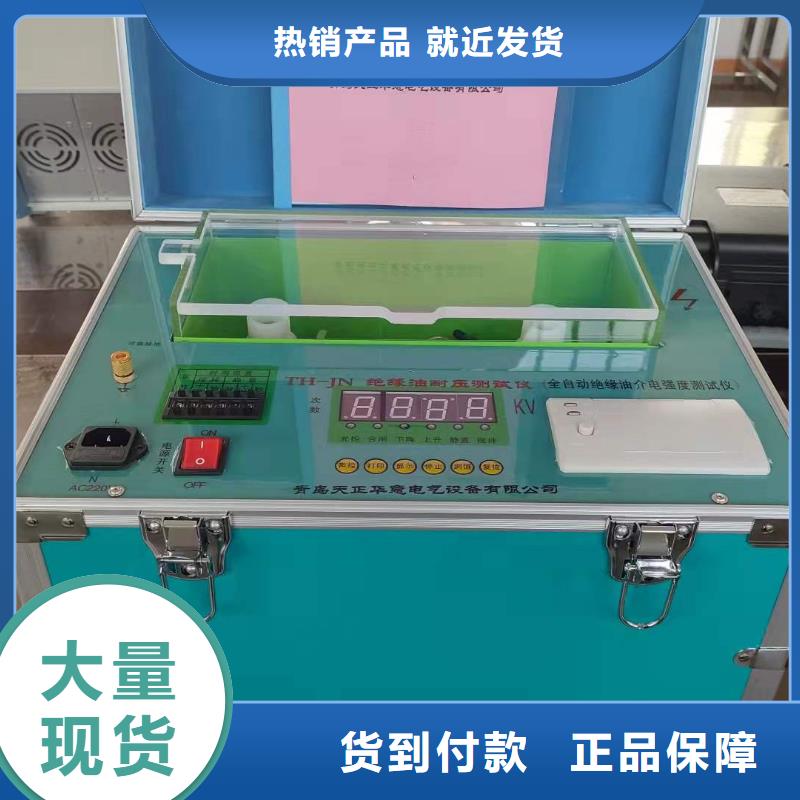

湖北絕緣油介電強度測試儀 油杯箱蓋 打開后放入或取出油杯，關閉后方可進行測試；7. 溫濕傳感器測量攝氏溫度和相對濕度，并轉換為數字信號加以顯示；8. 地線柱 可靠的地線連接柱；9. 電源插座于開關 良好插接AC220V 50Hz電源線；10.按壓開關 按壓此處打開或閉合箱蓋11. 高壓標志 提示高壓危險的三角標志。六、操作步驟圖解1. 插接電源線，打開電源開關，液晶屏顯示開機頁面（圖1）圖1. 開機頁面2. 在圖1頁面下，按 設置 鍵進入下一級頁面（圖2）；圖2. 選擇子頁面3. 在圖2頁面下，按 選擇 鍵移動光標√ 至 GB1986處，按 確認 鍵即可進入國標1986設置子頁面（圖3）。圖3. GB1986子頁面在圖3頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。如果沒有可靠接地，儀器會顯示 請接地！并發出報警聲。這時應該關掉電源，接好地線后再重新進行操作；注：圖3頁面選擇 鍵是為多杯位選擇預留的！4. 在圖2頁面下，按 選擇 鍵移動光標√ 至GB2002處，按 確認 鍵即可進入國標2002設置子頁面（圖4）。圖4. GB2002子頁面在圖4頁面下，按 ＋ 或 - 鍵設置 停升電壓 ，其默認值是80 kV，可選范圍10 kV～80 kV（檔位增量10 kV）。選擇好后按 確認 鍵返回開機頁面，按 開始 鍵進行測試。

湖北絕緣油介電強度測試儀概 述絕緣油介電強度測試儀是我公司科研技術人員，依據標準GB507-86及行標DL-474·4-92DL/T596-1996的有關規定，發揮自身優勢，經過多次現場試驗和長期不懈努力，精心研制開發的高準確度、全數字化工業儀器。該機操作簡便，造型美觀大方。由于采用了全自動數字化微機控制，所以測量精度高、抗干擾能力強、可靠。 二、儀器特點1. 儀器采用大容量單片機控制，工作穩定可靠；2. 儀器內設寬范圍看門狗電路杜絕了死機現象；3. 多種操作選擇，儀器程序設有GB1986、GB2002兩種標準方法和自定義操作，能適應不同用戶的多種選擇；4. 儀器油杯采用特種玻璃一次澆鑄成型，杜絕了漏油等干擾現象的發生；5. 儀器獨特的高壓端采樣設計讓測試值直接進入A/D轉換器，避免了在模擬電路中造成的誤差，使測量結果更加準確；6. 儀器內部具有過流、過壓、短路等保護等功能，并且具有極強的抗干擾能力，電磁兼容性好；7. 便攜式結構，易于移動，戶內外使用均很方便。三、技術指標1. 升壓器容量1.5 kVA2. 升壓速度 2.0 kV/s，2.5 kV/s，3.0 kV/s，3.5 kV/s 四檔任選3. 輸出電壓 0～80 kV4. 電源畸變率 ＜1％5. 顯示方式 大屏幕液晶漢字顯示6. 電極間隙 標準2.5 mm7. 外形尺寸 760 mm×670 mm×770 mm8. 儀器重量 48kg

<湖北>天正華意電氣設備有限公司 用于高壓電纜介損測試儀湖北

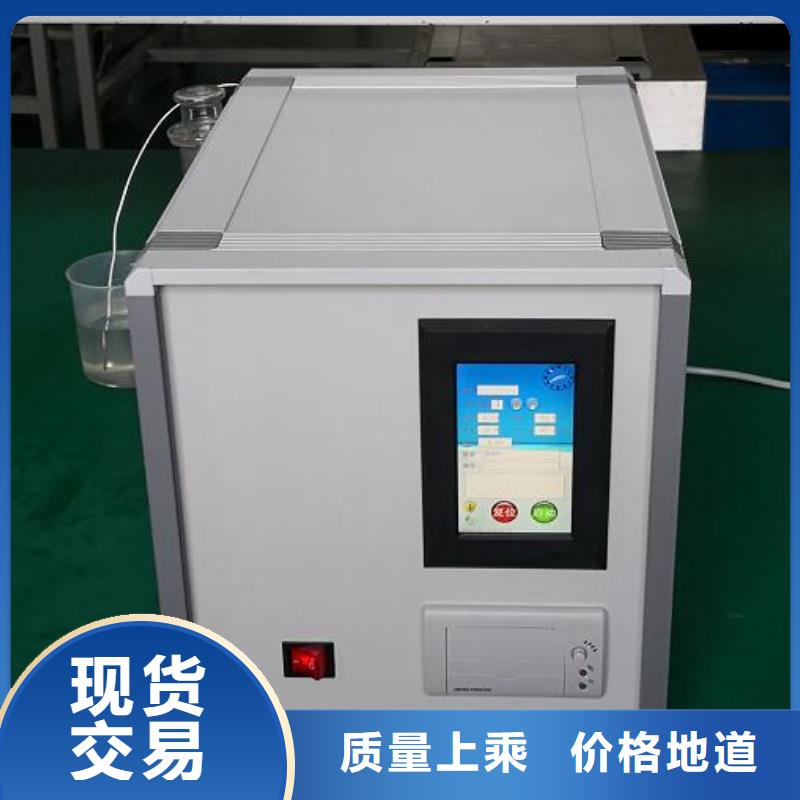

湖北絕緣油介電強度測試儀儀器及材料要求絕緣油顆粒數檢測儀由自動顆粒計數儀、超聲波清洗器、真空泵、過濾裝置等組成。a) 絕緣油顆粒數檢測儀：根據遮光原理工作，在測試過程中能自動攪拌樣品，不會產生顆粒沉降現象與自動顆粒計數儀配套使用的傳感器，至少能測定粒徑 5μm 的顆粒數量。b) 超聲波清洗器：工作頻率為 20kHz～50kHz。c) 真空泵：真空度不小于 86kPa，抽氣速率 30L/min。d) 過濾裝置 I：法蘭式過濾裝置，供過濾清潔液。e) 微孔濾膜：直徑為 50mm、孔徑分別為 0.8μm、0.45μm 和0.3μm。f) 取樣瓶：250mL 玻璃瓶，具塞和塑料薄膜襯墊。g) 量筒：100mL。h) 石油醚：分析純，沸程 60℃～90℃。i) 甲苯(或二甲苯)：分析純。j) 異丙醇：分析純。k) 水：蒸餾水或去離子水。2 檢測準備2.1 檢查環境、人員、儀器滿足檢測要求2.2 清潔液的制備依次用孔徑為 0.8μm、0.45μm 和 0.3μm 的濾膜過濾異丙醇、石油醚和去離子水或蒸餾水等溶劑制得清潔液。用于清洗儀器和玻璃器皿用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 100 粒。用于稀釋樣品及檢驗取樣瓶用的清潔液，每 100mL 中粒徑大于 5μm 的顆粒不應多于 50 粒。2.3 取樣瓶的準備a) 將取樣瓶、瓶蓋、塑料薄膜襯墊先用洗滌劑進行清洗，再用自來水沖洗，用蒸餾水洗凈，烘干。再用清潔液沖洗至顆粒度指標達到本標準 2.3b 的要求。b) 取樣瓶的檢驗。向清洗后的取樣瓶中注入占總?cè)莘e 45％～55％的清潔液，墊上薄膜，蓋上瓶蓋后充分搖動，用自動顆粒計數儀測定每 100mL 液體中粒徑大于 5μm 的顆粒數，不應超過 100粒。超過時應按本標準 2.3a 重新沖洗取樣瓶，直至顆粒數不超過 100 粒為止，或取樣瓶的顆粒污染度比被取油樣至少低兩級。
