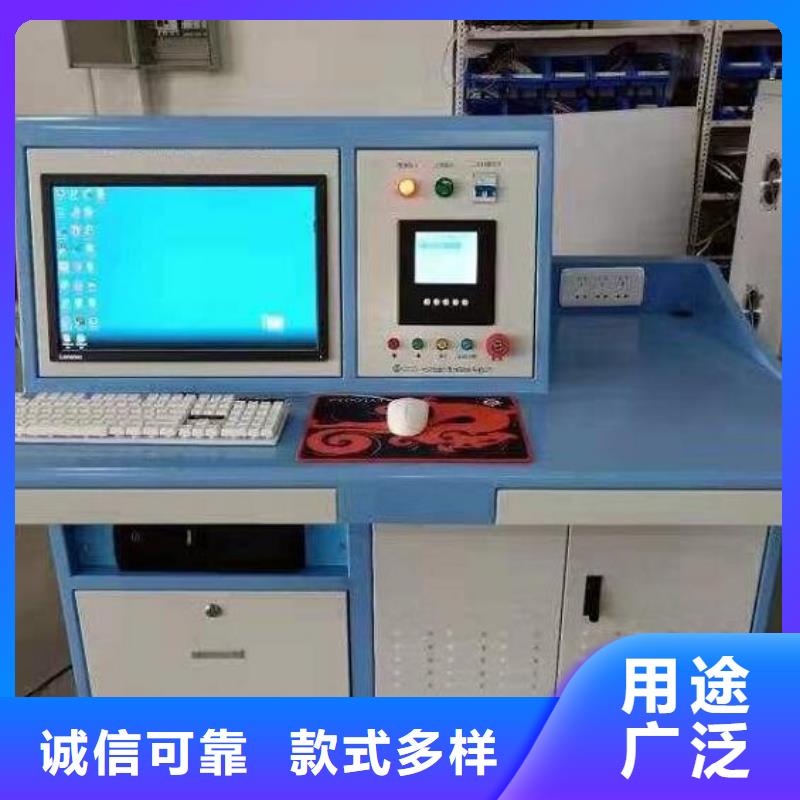

湖北變壓器測試臺 被試變壓器參數被試變壓器電壓等級 一次側 35kV 及以下（容量2500KVA以下）2．精度2.1電壓量程 0-22kV（可擴展）2.2 電流量程 0-400A（可擴展）2.3 電壓小分辨率 0.001V＊ PT 變比2.4 電流小分辨率 0.0001A＊CT 變比2.5 功率小分辨率 0.1W＊PT 變比＊CT 變比2.6 使用環境溫度 -10～45℃2.7 使用環境相對濕度 ≤85％第二章 銘牌參數設置啟動變壓器綜合測試系統，進入圖 1 界面。圖 1 啟動點擊銘牌信息，選擇變壓器銘牌參數設置，進入變壓器銘牌參數管理接口界面（圖 2）圖 2 變壓器參數設置用戶需在本界面中輸入必須的被試品的參數，其中：1. 出廠編號為試驗結束以后查詢試驗數據的必要條件，以上圖為例，可以使用字母、數字及符號混合組成試驗編號；2. 容量、高壓及低壓額定電壓輸入后，額定電流由程序自動計算并填充，容量、電壓、電流符合如下關系： S＝√3＊U＊I。容量、電壓和電流在程序運行中作為控制變量使用，所以請確保輸入無誤；3.參數設置完成，點擊“保存參數”，以便下次同類型的變壓器可以直接調用當前參數設置，保存設置好的參數，點擊“保存”，已設置的參數可在產品識別碼中通過“產品編號”和“油浸式變壓器”或“干式變壓器”選擇對應的被試變壓器，可通過搜索條件“時間”“年”“月”篩選出所要找的被試變壓器，調出所需試驗數據。

<湖北>天正華意電氣設備有限公司

湖北變壓器測試臺產品基本特點簡介1．本系統主要在同行業領先的優點：1.本系統采用二表法試驗原理，互感器為0.1級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。2．可預留變壓器升級出口，方便以后試驗站升級做更高電壓等級試品。3．數據監測采用數顯儀表，和空負載儀器，雙數顯監測。4．過流，過壓保護采用一次，二次多重保護，大大提高了試驗的性。5．工頻耐壓試驗電壓保護采用電壓繼電器，改變了以往放電球隙會根據天氣濕度的變化，使放電距離改變，從而使電壓保護精度不高。6.提供試驗人員現場培訓，達到可以獨立操作。。一、概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 公司所提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。

2023價格合理的##湖北變壓器測試臺廠家##免費咨詢 <湖北>天正華意電氣設備有限公司

湖北變壓器測試臺產品介紹9.1功能特點1．原裝進口傳感器，自動溫度補償、零點漂移及滿量程漂移補償。2.儀器完美的弧度設計，在檢測中更加舒適。3.一機兩用，試漏監測和抽真空監測檢測功能。4.根據客戶實際需求定制，靈活配置。5.裝置可存儲六千組現試驗數據，機內實時時鐘，便于存檔6.電源：14.8VDC （充電式鋰電池）7.工作時間：≥8小時8.手機APP：支持9.欠壓、聲光報警功能。 9.2技術參數電源：14.8V 工作時間：≥8小時顯示：5.6寸觸屏彩色顯示 測量壓力范圍：0-50KPa（其它量程可定制）測試精度：±1％FS手機APP：支持 工作環境：-10～40℃，≤80％RH? 大氣壓力? 86～106kpa充電方式：專用充電器接口充電；尺寸：250mm×190mm×90mm重量：3KG十、試漏測試方法步：把裝置面板中的“進氣孔”連接到氣瓶的出氣口中。第二步：裝置面板中的“充氣孔”與法蘭連接。第三步：法蘭與變壓器相應的位置相連接。第四步：點擊裝置【試漏自動監測測試】界面內的【啟動】鍵。第五步：測試完成后點擊裝置【試漏自動監測測試】界面內的【停止】鍵。十一、抽真空測試方法步：真空連接管的快速接頭母頭端連接法蘭。第二步：真空連接管另一端連接真空計的快速接頭公頭端。第三步：真空計的快速接頭母頭端連接法蘭。第四步：法蘭連接在變壓器的相應位置。第五步：按下信號采集器的電源開關按鈕。第六步：在裝置【變壓器密封性及抽真空自動監測裝置】主界面內點擊【真空測試】鍵。第七步：等待主機與真空機無線信號連接，當“離線”狀態消失，即連接成功。第八步：在【抽真空自動監測測試】界面內點擊【自動閥】按鈕，【自動閥】從“開”轉換成“關”，即電磁閥關閉成功。

湖北變壓器測試臺方均根值電壓表與平均值電壓表并聯；令方均根值電壓表讀數為 U 。對于三相變壓器試驗時：若D（或Y）聯結繞組勵磁，則電壓應在各相端子間測量。若YN或ZN聯結繞組勵磁，則電壓應在相和中性點端子間測量。如果 U 和 U′ 之差在3％以內，則此試驗電壓波形滿足要求。設測得的空載損耗為 Pm ，則校正后的空載損耗 P0 按下式計算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常為負值）如果 U 和 U′之差大于3％，應按協議確認試驗的有效性。空載損耗與空載電流應在同一繞組同時測量，對于三相變壓器，空載電流應取各相空載電流的算術平均值占額定電流的百分數計算。對于容量不等的多繞組試品，空載電流的基數應取較大容量的額定電流。第五章 負載損耗試驗操作說明與工作原理點擊負載損耗試驗選項，進入圖 7 界面。圖7負載損耗試驗此界面設置根據銘牌參數自動導入，需要修改試驗溫度參數，檔帶入電阻計算時選擇公式“”，當不帶入電阻計算時選擇公式“”。低壓負載損耗測試（界面見圖7）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、三相有功功率及其功率和、負載折算損耗、阻抗電壓折算％、短路阻抗和試驗頻率；“負載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 A、B、C順序夾至變壓器三相高壓測，低壓測短接；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.1.選擇試驗電流。3.2.點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：請注意被試變壓器的設計阻抗值，確保升至所需的控制電流時電壓不超過調壓器的額定輸出電壓及電壓互感器量程；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓負載損耗測試高壓負載損耗測試界面及流程與低壓負載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。

2023價格合理的##湖北變壓器測試臺廠家##免費咨詢 <湖北>天正華意電氣設備有限公司

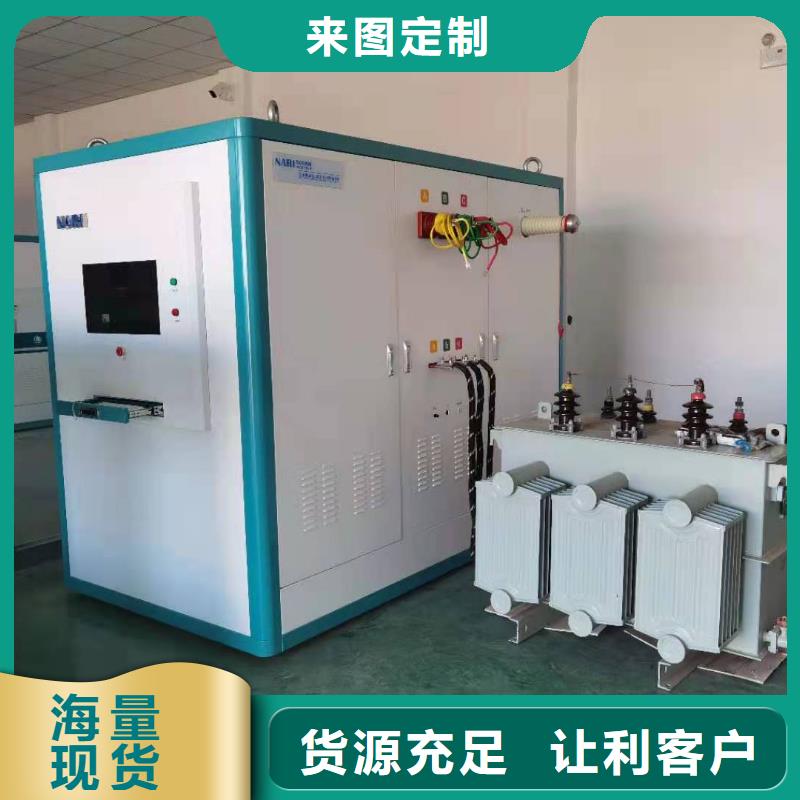

湖北變壓器測試臺概述1.1本技術方案書規定了變壓器綜合測試臺的設計、制造、檢驗、試驗、技術資料、驗收、供貨及運輸、現場調試、售后服務等各項工作。1.2 提供產品為符合需方要求的優質產品。1.3供方所提供產品為性能穩定，檢測數據可靠，廣泛應用在變壓器、電力電抗器生產、檢測企業并受到用戶好評的產品。二、標準及要求2.1 提供的變壓器綜合測試臺的技術條件，均符合和電力變壓器行業標準和規范，如果標準之間有差異，以較高標準執行。GB 1094.1——1996 電力變壓器 第1部分：總則GB 1094.2——1996 電力變壓器 第2部分：溫升GB 1094.3——1996 電力變壓器 第3部分：絕緣水平、絕緣試驗和外絕緣空氣間隙GB/T 1094.10——2003 電力變壓器 聲級測定GB/T 6451——1999 三相油浸式電力變壓器技術參數和要求GB 1094.11——2007 干式電力變壓器GB/T 10228--2008 干式電力變壓器技術參數和要求GB/T 15164——1994 油浸式電力變壓器負載導則GB/T 507——2002 絕緣油 擊穿電壓測定法2.2外觀檢查對臺體式樣、外型尺寸及工藝結構尺寸，屏內設備布置、走線、安裝工藝、表面涂層等進行目測和量測，并做文字記錄。2.3電氣試驗項目以下各試驗均按有關IEC60076-1 ~5《電力變壓器》和IEC60726《干式電力變壓器》標準執行，試驗項目如下表所示：序號 試驗項目 出廠試驗 現場試驗1 電力變壓器空載特性試驗 √ √2 電力變壓器負載特性試驗 √ √3 電力變壓器工頻耐壓試驗 √ √4 電力變壓器直流電阻試驗 √ √5 電力變壓器變比組別誤差試驗 √ √6 電力變壓器倍頻耐壓試驗 √ √7 電力變壓器溫升試驗 √ √三、系統配置甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■110kV主變變壓器和特種變壓器， 容量20000kVA及以下； （半電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■35kV普通電力變壓器和特種變壓器，容量20000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量50000kVA及以下； （全電流）■10kV普通電力變壓器和特種變壓器，容量35000kVA及以下； （全電流）甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為8％以內，電壓等級為■高壓側110kV～ 35kV～10kV等。■低壓側：0.1kV～11kV。

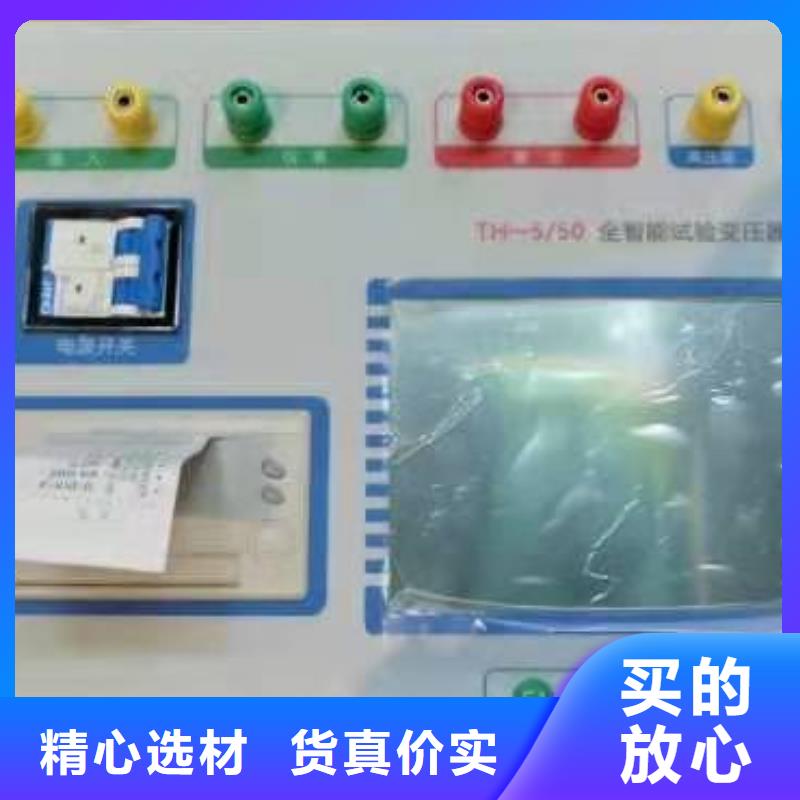

湖北變壓器測試臺全自動溫度巡檢儀適用于5~80點過程量的檢測和報警。可輸入熱電阻、熱電偶、直流電流、直流電壓等傳感器、變送器信號。基本誤差小于0.2％F·S，顯示范圍-1999~9999各通道獨立設定輸入信號類型、量程、報警值各通道獨立設定數字濾波時間常數，有效提高抗干擾能力各通道獨立設定零點和滿度修正，有效減小傳感器誤差，提高系統測量精度可任意關閉不使用的通道2級參數。第2級參數受密碼控制，防止誤操作。具備參數復制功能，大大減小參數設置的工作量獨特實用的報警功能，可配接XSLCU多點控制單元實現各通道的報警輸出手動、定時、報警啟動打印快速、的通信接口，大大縮短通信時間含通訊接口和軟件5.7電流互感器應滿足如下指標測量范圍0.25A～440A?精度為0.05級；?其變比為400、200、100、50、25、10、5、2.5 /1A 5.8中頻發電機組應滿足如下指標額定容量:160kVA；?輸出電壓范圍:40V～800V；?輸出電流：120A 輸出頻率：150Hz±2％。?輸入電壓:380V；5．9油浸式交流試驗變壓器滿足如下指標?額定容量：200kVA；額定高、低壓電壓：200kV 10 kV / 0.4kV； ?輸出電流：0～1A；?輸入電壓：0V～400V；?輸入電流：0～500A；?額定工作頻率：50Hz5．10 630kVA三相調壓器技術指標輸入電壓三相380V，輸出電壓0-650V，負荷電流559A。調壓器具有無觸點調壓的特點，使用方便，能長期可靠運行。廣泛用于工礦企業、農業及科研等單位，作為調節電壓的通用設備。當輸入電壓恒定時，它能在帶負載的情況下，無級平滑地調節輸出電壓。調壓器與TWK控制配合使用，可實現自動調壓穩壓。按額定頻率50Hz設計的調壓器，允許在150Hz的頻率下半負荷運行。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺空載損耗及空載電流測量原理圖圖 6 的接線所測功率均包括電壓表和瓦特表的電壓線圈以及電壓互感器的損耗，這些損耗統稱儀表損耗，當它大到不容忽略時，應從測量損耗中扣除。振動式頻率表的讀數應在接近額定電壓時讀取，讀取功率時應切斷振動式頻率表接線。儀表損耗可用相同的試驗線路，斷開試品、施加相同的電壓（試品額定電壓），直接從瓦特表讀出。圖 6 的試驗線路要特別注意電壓互感器、電流互感器的極性及瓦特表電壓端子和電流端子的極性。三相功率應是兩瓦特表或三瓦特表的代數和。空載試驗所用電流及電壓互感器的精度應不低于 0.2 級，所用儀表的精度應不低于 0.5 級。功率測量應采用小于 0.2 低功率因數的功率表。圖 6（a）、（c）測量電壓取于產品，測量功率沒有線路損耗。圖 6（b）、（d）、（e）、（f）所測量的功率不但包括儀表損耗，而且還包括線路損耗，當它大到不容忽略時，也應從測量功率中減掉。線路損耗的數值可以從下列兩種方法之一中選擇：a）斷開試品、將試驗線路的端部短路，施加三相電流的平均值，從瓦特表中讀取。b）用試驗電流的平方與三相試驗線路電阻的乘積計算得出。圖 6 給出的是用電壓表、電流表和瓦特表進行測量，也可以用功率分析儀進行測量，一般使用功率分析儀測量準確度較高；因為儀器本身的度較高，可以準確地依據平均值電壓采集數據，避免因儀器指針晃動、試驗人員讀數等引起的隨機誤差。功率分析儀接線方法可依照儀器使用說明書進行。當試驗電壓三相不對稱度小于 2％時，可以三個線電壓的算術平均值或 a—c間的線電壓為準施加電壓，測量空載數據。如果三相的不對稱度大于 2％、但不超過 5％時，可分別以 a—b、b—c、c—a 為準施加電壓，試驗數據取三次試驗的算術平均值。試驗中如認為產品有剩磁，則必須退磁，以剩磁對空載試驗結果的影響。當電壓波形畸變，即平均值電壓表與方均根值電壓表讀數不同時，試驗電壓應以平均值電壓表（該表的刻度具有同一平均值的正弦波形方均根值）讀數為準，令平均值電壓表的讀數為 U′ 。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

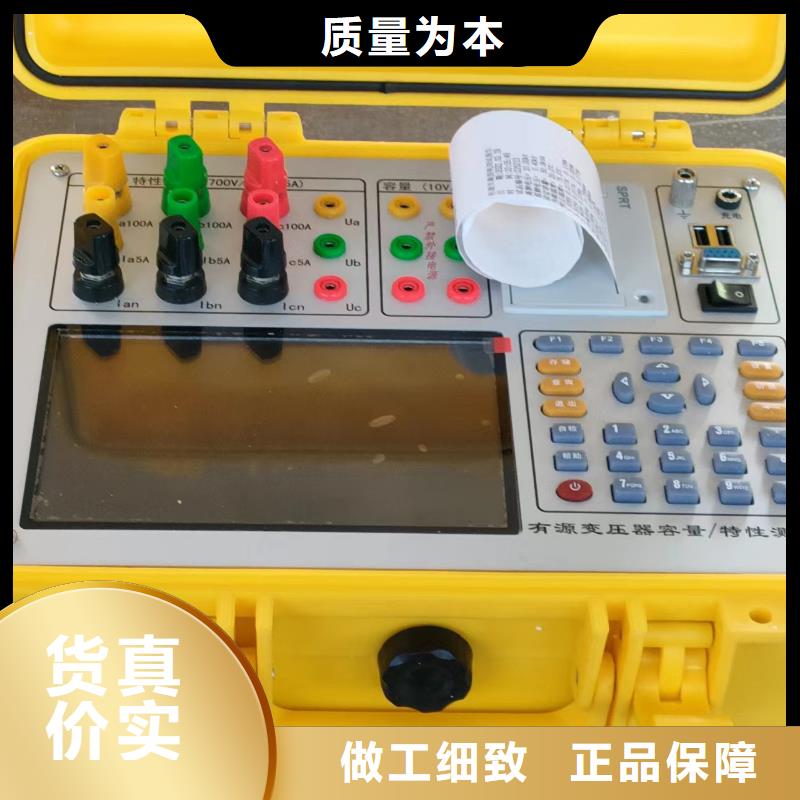

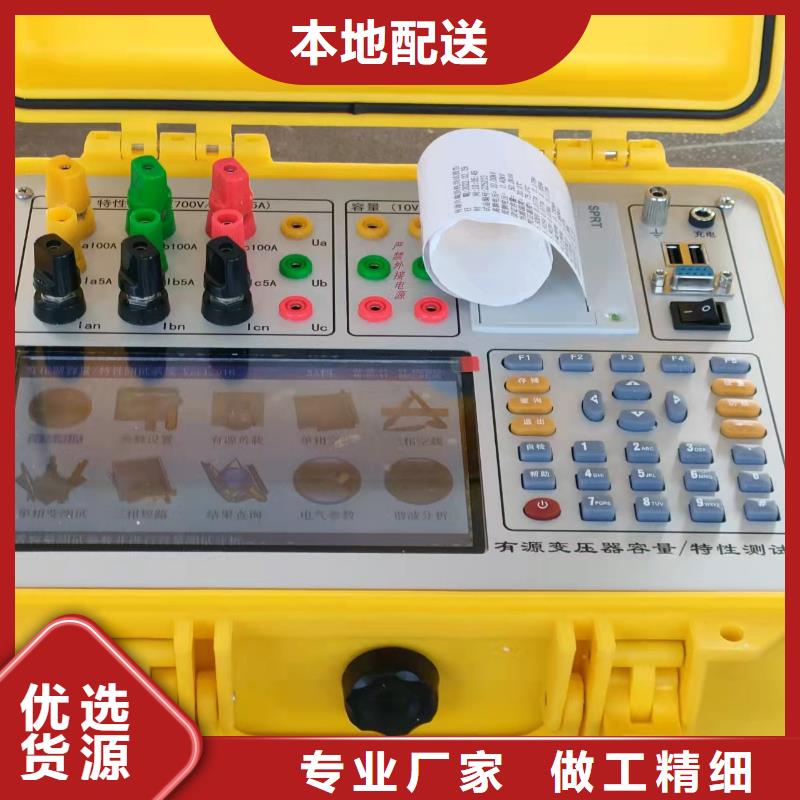

湖北變壓器測試臺電流通道中某一相或兩相電流顯示為零，可能是儀器內部的保險管因過流而熔斷，可用數字萬用表的蜂鳴器檔進行簡單判斷。正常時A＋＆A-、B＋＆B-、C＋＆C-接線端之間是導通的，不導通就表示該相得保險管熔斷了。此時可以打開儀器機箱（或便攜式儀器的面板），可以看到在5A通道相應接線柱處有一塊安裝保險管的電路板，用肉眼就看到保險管是否熔斷，更換熔斷的保險管就可解決問題。5A電流通道用的是6A的保險管。7.2 電壓電流的顯示正常，可是折算后的數據非常不合理。這要仔細檢查參數設置是否正確、合理。空載試驗時，若容量及高低壓側額定電壓設置錯誤肯定會影響這算的結果。這點對于負載試驗的道理也是一樣的。一個特別容易被忽略的地方是在負載試驗中選擇了公式1（計入了繞組的損耗），但是高低壓繞組電阻或線路阻值的設置不合理（比實際值偏大太多），這樣也會使折算后的損耗值偏差很大。7.3 儀器可上傳數據打印機卻沒反應。很可能是打印機電源或數據連接線脫落，這是可以在現場能夠得到解決的。正常情況下，開機時打印機的兩個燈是亮的。紅色燈不亮表示沒打印紙了，都不亮很可能是其電源線掉了，打印機上有一個二芯的小接插件就是打印機的電源，打印機的10芯插座下面一排插針從靠近撥碼開關的那一側開始數第二個引腳是打印機的數據線，正常時應該跟電路板上JC2的TX引腳連接，此線脫落打印機肯定不反應。不能正常打印還可能是打印紙裝錯了。應該使用熱敏打印紙，而且上打印紙時應該使打印紙的熱敏層向上面。打印紙的熱敏層可以這樣判斷：用指甲在打印紙上劃一下，能出現劃痕的面是熱敏層。

2023價格合理的##湖北變壓器測試臺廠家##免費咨詢 <湖北>天正華意電氣設備有限公司

湖北變壓器測試臺圖片僅供參考這是全自動 手動沒有電腦及打印機設計前言1．數據監測采用國際標準的全數據監測，采用高精度功率分析儀測量，保證了數據的準確性，該功率分析儀為我公司自主研發，自行生產，已經成功運行在變壓器質量檢測中心。2．系統保護采用硬件以及系統互鎖等多重保護，臺體采用分體式設計，控制部分采用一次線路和二次控制線路分開設計，大大提高了對試驗人員、被試產品的性。3．本系統采用三表法試驗原理，互感器為三只0.05級的單相獨立系統，大大提高了試驗的穩定性和試驗精度。（目前市場多采用兩只互感器，只可兩表法測量）。4．在試驗升壓情況下，由于感應式調壓器由電機與蝸輪蝸桿傳動，在調壓過程中有很大的慣性，特別是在做工頻耐壓和空載試驗時，試驗電壓很難控制。我司采用變頻調速的方式，電機速度可以人為隨意調節快慢。大大提高了工作效率以及試驗數據的準確性。5．本系統電壓等級設定為10kV，變壓器的修理之后的大修出廠試驗。6．本系統也可以進行變壓器諧波分析試驗。（空負載特性測試儀具備此功能）。章項目概況1.1甲方采購乙方所生產的設備試驗對象必須滿足如下要求：■10kV普通配電變壓器和特種電力變壓器，容量三相1000kVA及以下。1.2甲方采購乙方所生產的設備試驗對象必須滿足如下電壓等級要求：被測試變壓器考慮阻抗為4.5％以內，電壓等級為■高壓側10kV等。■低壓側：0.1kV～0.4kV。1.3甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品容量要求：■高壓側電壓等級10kV容量1000kVA及以下的試品。1.4甲方采購乙方所生產的設備試驗對象必須滿足如下被測試品以下試驗項目的要求：1.4.1例行試驗（部分）■變壓器空載電流百分比及空載損耗試驗；變壓器短路阻抗百分比及負載損耗試驗；■

湖北變壓器測試臺方均根值電壓表與平均值電壓表并聯；令方均根值電壓表讀數為 U 。對于三相變壓器試驗時：若D（或Y）聯結繞組勵磁，則電壓應在各相端子間測量。若YN或ZN聯結繞組勵磁，則電壓應在相和中性點端子間測量。如果 U 和 U′ 之差在3％以內，則此試驗電壓波形滿足要求。設測得的空載損耗為 Pm ，則校正后的空載損耗 P0 按下式計算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常為負值）如果 U 和 U′之差大于3％，應按協議確認試驗的有效性。空載損耗與空載電流應在同一繞組同時測量，對于三相變壓器，空載電流應取各相空載電流的算術平均值占額定電流的百分數計算。對于容量不等的多繞組試品，空載電流的基數應取較大容量的額定電流。第五章 負載損耗試驗操作說明與工作原理點擊負載損耗試驗選項，進入圖 7 界面。圖7負載損耗試驗此界面設置根據銘牌參數自動導入，需要修改試驗溫度參數，檔帶入電阻計算時選擇公式“”，當不帶入電阻計算時選擇公式“”。低壓負載損耗測試（界面見圖7）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、三相有功功率及其功率和、負載折算損耗、阻抗電壓折算％、短路阻抗和試驗頻率；“負載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 A、B、C順序夾至變壓器三相高壓測，低壓測短接；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.1.選擇試驗電流。3.2.點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：請注意被試變壓器的設計阻抗值，確保升至所需的控制電流時電壓不超過調壓器的額定輸出電壓及電壓互感器量程；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓負載損耗測試高壓負載損耗測試界面及流程與低壓負載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

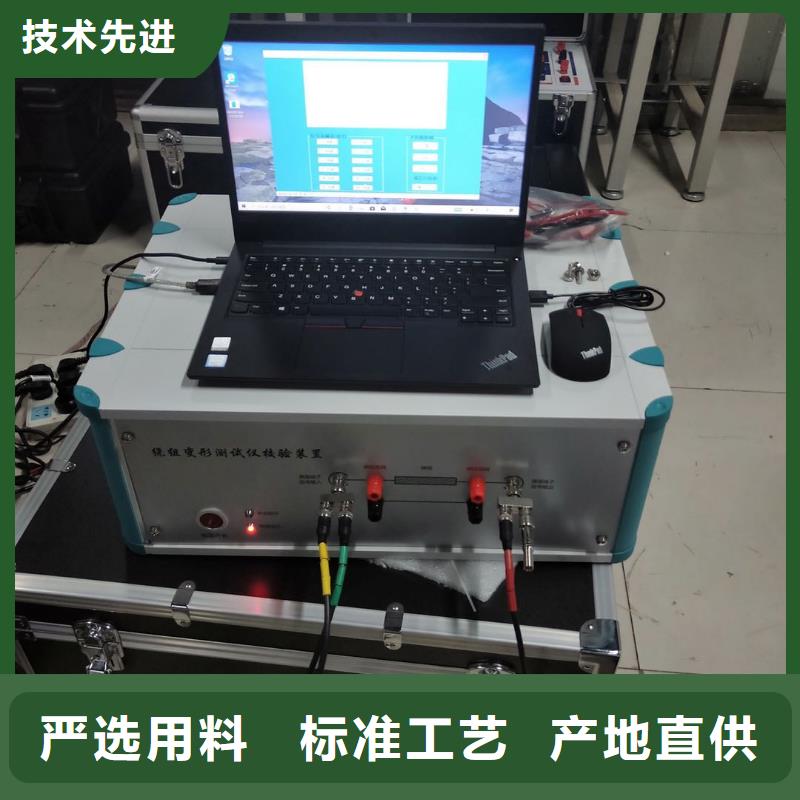

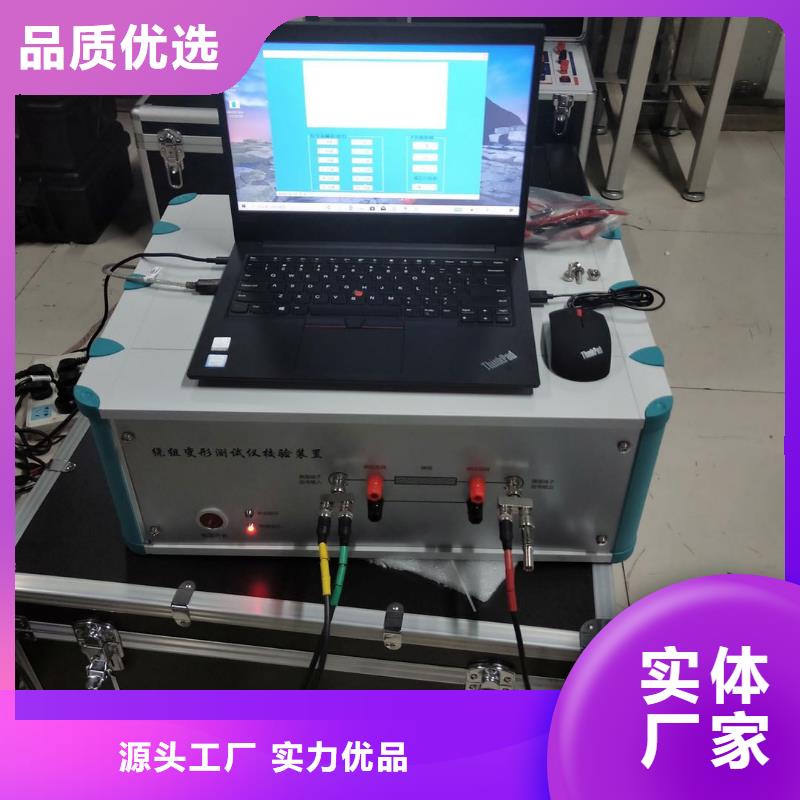

湖北變壓器測試臺短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3％的短路變化應視為顯著變化）。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

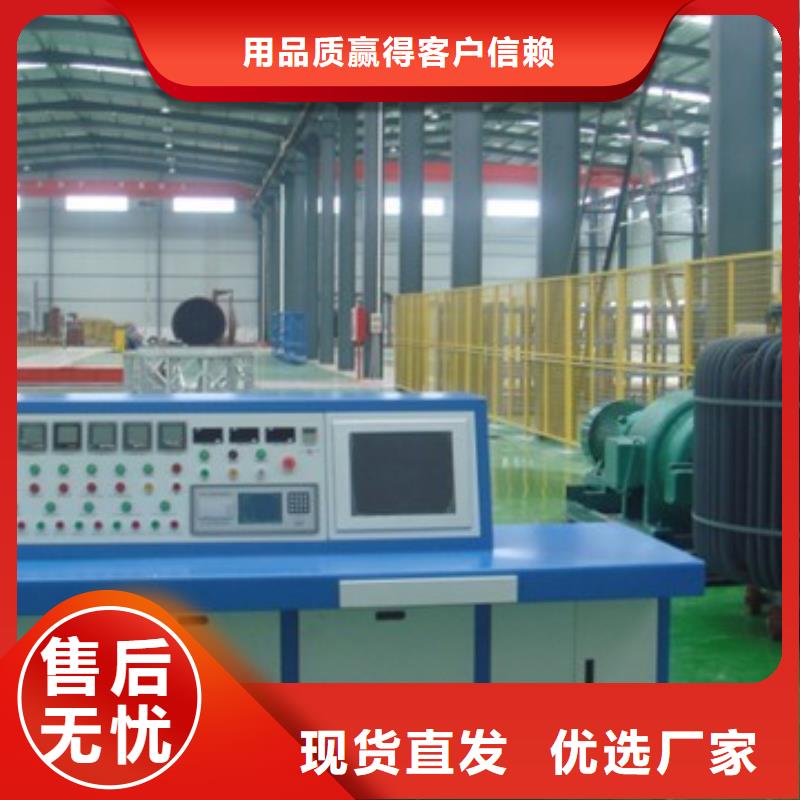

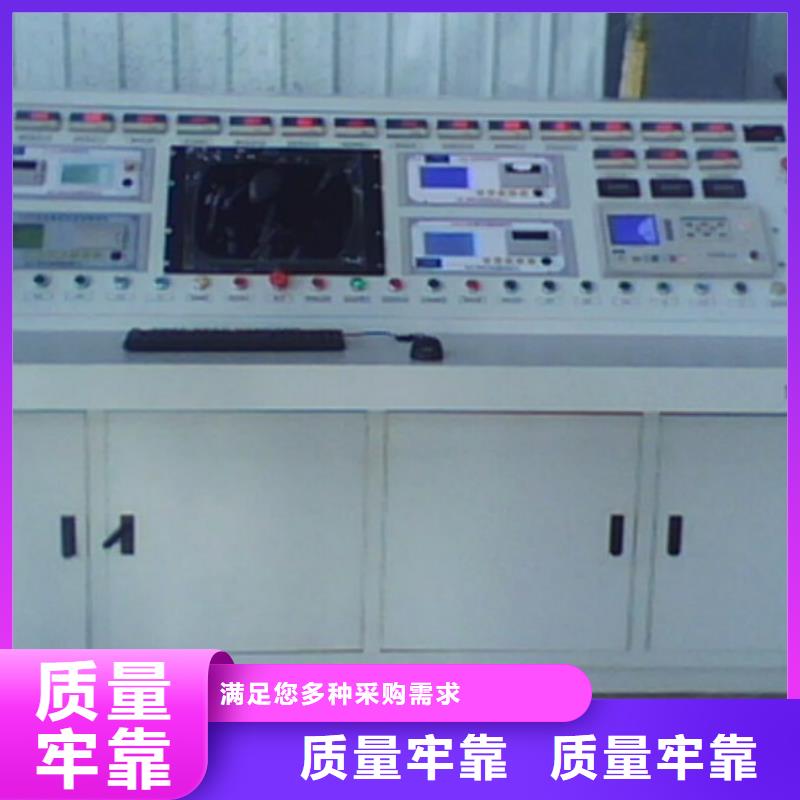

湖北變壓器測試臺變壓器綜合試驗系統設計要求采用分布式設計方案即變壓器的直流電阻測試、變比測試、空載特性和負載特性以及變壓器的高低壓工頻耐壓和感應耐壓試驗在一個臺體上，各功能部分相互獨立并可以自由組合。采用分布式方案的好處是既方便試驗人員操作也便于安裝調試可提高臺體的可靠性。分布式設計可以在某一個單元或幾個損壞的情況下，其他單元仍能正常工作，因臺體為生產線上檢測設備，使用極為頻繁，所以應采用多種方式提高臺體的可靠性。測試臺上部內置低功率因數功率分析儀測試單元。下部內置電流(電壓)互感器、輸出繼電器、各種工作指示燈以及按鈕、各種接觸器等。調壓器、油浸式試驗變壓器因體積大或電壓高均需外置。八、技術資料我方隨設備供貨時，提供的資料如下?運輸方式：十、質量保證及售后服務1質量保證供方所提供產品的設計、制造、調試均嚴格按ISO9001質量保證體系標準執行。2質保期供方所供產品質保期為產品驗收合格日期算起24個月，或從設備一件到貨之日算起27個月，以先到日期為準，在質保內供方免費為需方服務；質保期過后，對維修設備所發生的費用，供方只收取成本費。所有產品均提供終身維修服務。3售后服務設備到貨后，在接到需方通知后72小時內，供方派代表到現場指導安裝、調試和試運行，并負責解決合同設備在安裝、調試、試運行中發現的制造質量及性能等有關問題。對非供方責任造成的設備備件損壞，供方優先提供備件和進行修理。供方負責長期提供設備易損件或提供易損件供應商名單。我方派專人到現場安裝調試直至交付使用，并為需方提供現場技術培訓。在現場調試中，請需方提供以下試驗環境：三相380V±10％、頻率50Hz±0.1、容量不小于100kVA的電源和安裝場地；現場安裝調試所需電源及測試導線均由需方提供。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺連接方式真空連接管的快速接頭母頭端連接法蘭，另一端連接真空計的快速接頭公頭端，真空計的快速接頭母頭端連接法蘭，法蘭連接在變壓器相應的位置上（如下圖）。三、開機按一下信號采集器上的電源開關按鈕，電源指示燈點亮，開機成功。四、產品介紹4.1技術參數量程：-0.1MPa-0MPa。 精度：±1％。傳輸方式：2.4G無線傳輸。顯示：5.6寸觸屏彩色顯示。真空電磁閥操作范圍：-0.1MPa-0MPa。電源：DC12V。電池容量：440MAh。五、試漏檢測裝置的外觀六、開機方法按一下裝置面板的開關按鈕，裝置發出“嗶”的響聲，屏幕點亮，電源指示燈變亮，裝置將進入開機初始化界面（如下圖）。七、主界面顯示系統初始化完成后，屏幕進入【變壓器密封性及抽真空自動監測裝置】主界面，顯示【真空測試】【試漏測試】兩大功能區（如下圖）。八、操作說明8.1真空測試系統進入測試主界面后按一下顯示屏界面的【真空測試】按鈕，顯示【返回】【查詢】【設置】【自動閥】四大按鈕。（如下圖）8.1.1開始測試在點擊【真空測試】前請將真空管連接好，確認連接無誤后按下信號采集器的開關按鈕，【抽真空自動監測測試】界面內的“真空計1”“真空計2”均顯示“在線”，采集器與主機連接成功（如下圖）。8.1.2返回在【抽真空自動監測測試】界面內點擊【返回】鍵退出到監測主界面（如下圖）。8.1.3查詢在【抽真空自動監測測試】界面內點擊【查詢】按鈕后界面顯示【返回】【上一頁】【下一頁】【數據】四個功能鍵（如下圖）。通過下方的 【上一頁】【下一頁】進行翻頁，點擊【返回】鍵時，系統直接返回到【抽真空自動監測測試】界面。

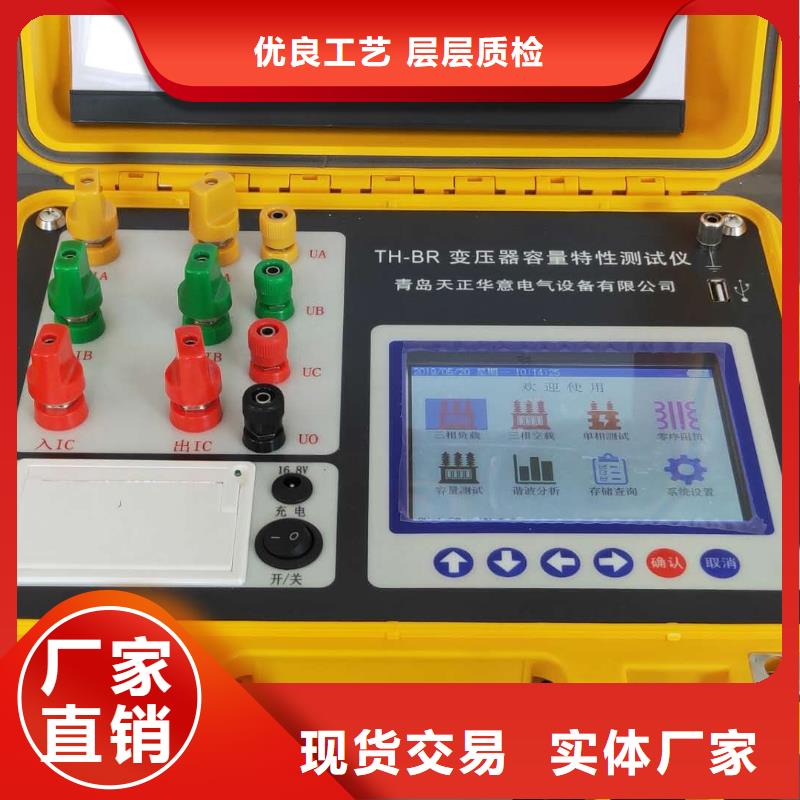

湖北變壓器測試臺短路阻抗及負載損耗的測量原理負載損耗是一個重要參數，它對于變壓器的經濟運行以及變壓器本身的使用壽命，都有著極其重要的意義；而短路阻抗，它決定了變壓器在電力系統運行時對電網電壓波動的影響，以及變壓器發生出口短路事故時電動力的大小，同時短路阻抗還是決定變壓器能否并聯運行的一個必要條件。通過短路阻抗和負載損耗的測量，可以驗證這兩項指標是否在標準及用戶要求范圍內，同時還可以通過試驗發現繞組設計與制造及載流回路和結構的缺陷。短路阻抗及負載損耗的測量，應當在試品的一個繞組的線端施加額定頻率，且近似正弦的電流，另一個繞組短路，各相處于同一個分接位置。測量應在 50％～額定電流下進行；為避免繞組發熱對試驗結果產生明顯誤差，試驗測量應迅速進行；同時準確記錄試驗時繞組溫度。短路阻抗及負載損耗的測量與空載試驗的測量線路相同，只是測量中無需進行電壓波形校正；測量方法上的要求與 13.3～13.6 的規定完全相同。短路阻抗及負載損耗的測量接線見圖 8（a）、（b）；對于額定電流很小的試品，儀表（電壓表及瓦特表電壓線圈）和電壓互感器的吸收電流在測量電流中不可忽略時，應將電壓取于電源，接線

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺方均根值電壓表與平均值電壓表并聯；令方均根值電壓表讀數為 U 。對于三相變壓器試驗時：若D（或Y）聯結繞組勵磁，則電壓應在各相端子間測量。若YN或ZN聯結繞組勵磁，則電壓應在相和中性點端子間測量。如果 U 和 U′ 之差在3％以內，則此試驗電壓波形滿足要求。設測得的空載損耗為 Pm ，則校正后的空載損耗 P0 按下式計算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常為負值）如果 U 和 U′之差大于3％，應按協議確認試驗的有效性。空載損耗與空載電流應在同一繞組同時測量，對于三相變壓器，空載電流應取各相空載電流的算術平均值占額定電流的百分數計算。對于容量不等的多繞組試品，空載電流的基數應取較大容量的額定電流。第五章 負載損耗試驗操作說明與工作原理點擊負載損耗試驗選項，進入圖 7 界面。圖7負載損耗試驗此界面設置根據銘牌參數自動導入，需要修改試驗溫度參數，檔帶入電阻計算時選擇公式“”，當不帶入電阻計算時選擇公式“”。低壓負載損耗測試（界面見圖7）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、三相有功功率及其功率和、負載折算損耗、阻抗電壓折算％、短路阻抗和試驗頻率；“負載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 A、B、C順序夾至變壓器三相高壓測，低壓測短接；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.1.選擇試驗電流。3.2.點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：請注意被試變壓器的設計阻抗值，確保升至所需的控制電流時電壓不超過調壓器的額定輸出電壓及電壓互感器量程；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓負載損耗測試高壓負載損耗測試界面及流程與低壓負載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺當對變壓器的繞組是否存在缺陷及對產品結構的合理性產生懷疑時，可進行如下的單相負載試驗：對于供電側繞組為YN、另一側為yn或d聯結的產品，可以輪流在一個相繞組（例如：AO、BO、CO）施加額定電流，而另一側三相短路，三次測量的阻抗壓降平均數乘以3 就相當于三相的壓降，三次負載損耗之和應相當于三相測量的負載損耗。對于供電側繞組為Y、另一側為y或d聯結的產品，可輪流在每個雙相上施加額定電流，而另一側三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量的結果換算到三相數據，其阻抗壓降應乘以3 /2，總的負載損耗應為三次負載損耗之和的一半。對供電側繞組為D、另一側為yn、y或d聯結的產品，可輪流在供電側每個雙相上施加2/3 額定電流，依次短路一相線圈（如在AB端供電、BC端短路）而另一側繞組三相短路，依次測量阻抗壓降和負載損耗；允許將單相測量結果換算到三相數據，其阻抗壓降等于三次測量的平均數，其負載損耗等于三次負載損耗之和的一半。對于獨立繞組的三個單相的負載損耗應基本相等。對于自耦聯結繞組的三個單相損耗，一般 B 相較其它兩相略大一些。

湖北變壓器測試臺方均根值電壓表與平均值電壓表并聯；令方均根值電壓表讀數為 U 。對于三相變壓器試驗時：若D（或Y）聯結繞組勵磁，則電壓應在各相端子間測量。若YN或ZN聯結繞組勵磁，則電壓應在相和中性點端子間測量。如果 U 和 U′ 之差在3％以內，則此試驗電壓波形滿足要求。設測得的空載損耗為 Pm ，則校正后的空載損耗 P0 按下式計算：P0＝ Pm（1＋d）式中：d ＝（ U′ - U ）/ U′（ d 通常為負值）如果 U 和 U′之差大于3％，應按協議確認試驗的有效性。空載損耗與空載電流應在同一繞組同時測量，對于三相變壓器，空載電流應取各相空載電流的算術平均值占額定電流的百分數計算。對于容量不等的多繞組試品，空載電流的基數應取較大容量的額定電流。第五章 負載損耗試驗操作說明與工作原理點擊負載損耗試驗選項，進入圖 7 界面。圖7負載損耗試驗此界面設置根據銘牌參數自動導入，需要修改試驗溫度參數，檔帶入電阻計算時選擇公式“”，當不帶入電阻計算時選擇公式“”。低壓負載損耗測試（界面見圖7）1. 數據顯示：界面中“試驗數據”欄目中顯示實時的三相有效值電壓及其平均值、三相平均值電壓及其平均值、三相有功功率及其功率和、負載折算損耗、阻抗電壓折算％、短路阻抗和試驗頻率；“負載試驗數據記錄”保存已提取的試驗數據；2. 接線方式：將測試線夾頭按照 A、B、C順序夾至變壓器三相高壓測，低壓測短接；3. 試驗操作步驟（CT/PT檔位根據產品參數自動選擇）：3.1.選擇試驗電流。3.2.點擊“開始測試”按鈕，軟件會自動吸合接觸器，自動升壓，自動保存數據，自動降壓，自動斷開接觸器，自動停止。4. 注意事項：請注意被試變壓器的設計阻抗值，確保升至所需的控制電流時電壓不超過調壓器的額定輸出電壓及電壓互感器量程；如遇緊急情況需要退出試驗時，請按“緊急停止”按鍵或操作臺上急停按鈕以斷開所有接觸器來切斷試驗回路。高壓負載損耗測試高壓負載損耗測試界面及流程與低壓負載損耗測試基本相同，不同之處為高壓試驗啟動“中間變壓器”。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺本作業指導書適用于采用TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用于新建變電站投運前各電壓等級繼電保護相位的檢驗工作。2 總則2.1 TH-2030型變電站三相一次通流加壓模擬帶負荷繼電保護向量檢測裝置應用變電站投運前各電壓等級繼電保護相位檢驗工作應遵守的基本原則。 2.2 測試單位應根據作業指導和工程實際情況，參考典型案例試驗編制具體的測試方案。2.3 測試過程中使用的儀器、儀表的準確級及技術特性應符合相關要求。3 變電站試驗前應具備的技術條件3.1 變電站一次和二次設備安裝、調試、試驗工作已全部結束，驗收合格；3.2 具備完整并符合工程實際的圖紙及資料；3.3 核對保護裝置的整定參數，應該與設備實際參數相符；3.4 試驗所使用的儀器、儀表齊備且有檢驗合格證。4 注意事項4.1 工作前應按照《電網公司電力工作規程》完成相關的組織措施和技術措施。4.2 測試前，保護采用母線電壓互感器的線路應將線路隔離開關拉開；保護采用線路電壓互感器的線路應在線路一次斷引，防止將試驗電壓、電流加到輸電線路或試驗線路受感應電影響。4.3 為保證測試，測試過程中應保證試驗用的設備外殼可靠接地裝置急停按鈕功能有效、可靠。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺空載損耗及空載電流測量原理圖圖 6 的接線所測功率均包括電壓表和瓦特表的電壓線圈以及電壓互感器的損耗，這些損耗統稱儀表損耗，當它大到不容忽略時，應從測量損耗中扣除。振動式頻率表的讀數應在接近額定電壓時讀取，讀取功率時應切斷振動式頻率表接線。儀表損耗可用相同的試驗線路，斷開試品、施加相同的電壓（試品額定電壓），直接從瓦特表讀出。圖 6 的試驗線路要特別注意電壓互感器、電流互感器的極性及瓦特表電壓端子和電流端子的極性。三相功率應是兩瓦特表或三瓦特表的代數和。空載試驗所用電流及電壓互感器的精度應不低于 0.2 級，所用儀表的精度應不低于 0.5 級。功率測量應采用小于 0.2 低功率因數的功率表。圖 6（a）、（c）測量電壓取于產品，測量功率沒有線路損耗。圖 6（b）、（d）、（e）、（f）所測量的功率不但包括儀表損耗，而且還包括線路損耗，當它大到不容忽略時，也應從測量功率中減掉。線路損耗的數值可以從下列兩種方法之一中選擇：a）斷開試品、將試驗線路的端部短路，施加三相電流的平均值，從瓦特表中讀取。b）用試驗電流的平方與三相試驗線路電阻的乘積計算得出。圖 6 給出的是用電壓表、電流表和瓦特表進行測量，也可以用功率分析儀進行測量，一般使用功率分析儀測量準確度較高；因為儀器本身的度較高，可以準確地依據平均值電壓采集數據，避免因儀器指針晃動、試驗人員讀數等引起的隨機誤差。功率分析儀接線方法可依照儀器使用說明書進行。當試驗電壓三相不對稱度小于 2％時，可以三個線電壓的算術平均值或 a—c間的線電壓為準施加電壓，測量空載數據。如果三相的不對稱度大于 2％、但不超過 5％時，可分別以 a—b、b—c、c—a 為準施加電壓，試驗數據取三次試驗的算術平均值。試驗中如認為產品有剩磁，則必須退磁，以剩磁對空載試驗結果的影響。當電壓波形畸變，即平均值電壓表與方均根值電壓表讀數不同時，試驗電壓應以平均值電壓表（該表的刻度具有同一平均值的正弦波形方均根值）讀數為準，令平均值電壓表的讀數為 U′ 。

<湖北>天正華意電氣設備有限公司 2023價格合理的##湖北變壓器測試臺廠家##免費咨詢

湖北變壓器測試臺短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的判據。 根據《DL/T 1093—2008電力變壓器繞組變形的電抗法檢測判斷導則》繞組參數的相對變化和三相不對稱程度作為判斷繞組有無變形的依據。測量變壓器繞組參數也是檢驗變壓器的制造工藝水平和判斷運輸過程對變壓器繞組有無不良影響的有效手段。電力公司頒發的[2000] 589 號文件《防止電力生產重大事故的二十五項重點要求》中15.2條規定：“110KV及以上電壓等級變壓器在出廠和投產前應做低電壓短路阻抗測試或用頻響法測試繞組變形以保留原始記錄。”15.6 中規定：“變壓器在遭受近區突發短路后，應做低電壓短路阻抗測試或用頻響法測試繞組變形，并與原始記錄比較，判斷變壓器無故障后，方可投運。”低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。變壓器低電壓短路阻抗測試儀，適用于電力變壓器（單相或三相）出廠、大修、預試以及交接試驗中低電壓負載阻抗測試。常規試驗項目中的基本項目，其原理是在現場對電力變壓器進行短路阻抗（％）測試，并與銘牌值或出廠值進行比較，能發現出廠試驗后經運輸、安裝和運行中嚴重故障電流等所造成的繞組位移、變形等缺陷（ 《2000年中國供電國際會議》中規定超過± 3％的短路變化應視為顯著變化）。
