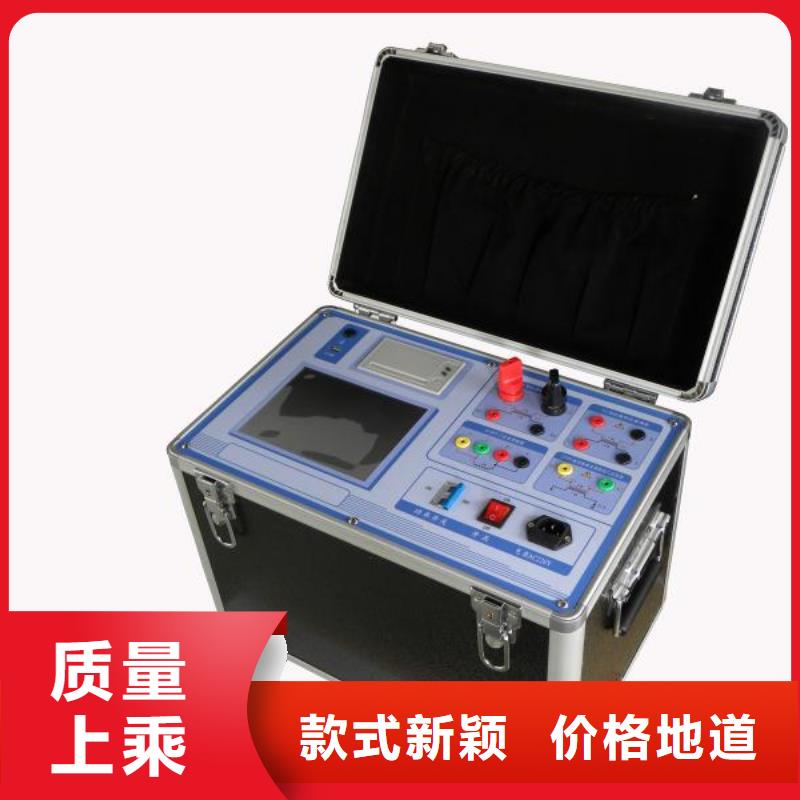

黃石非線性電阻測試儀二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。消諧電阻器參數測試儀4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80％ RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10％ 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、面板：六、操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、1.0mA 、3.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；

黃石非線性電阻測試儀操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。

黃石滅磁過電壓測試儀價格從優 <黃石>天正華意電氣設備有限公司

黃石非線性電阻測試儀TH-2002消諧電阻器參數測試儀非線性電阻使用說明書青島天正華意電氣設備用限公司1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流峰值為0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA時相對應的電壓峰值或有效值，并能自動繪制出消諧器伏安特性曲線圖。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動測量伏安特性，并能自動繪制出消諧器伏安特性曲線圖。2、彩色LED觸摸式顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值雙卡顯示。

黃石非線性電阻測試儀操作說明操作前將儀器平放（打開背板地腳支架）或豎放于穩固平臺之上，操作時必須帶好橡膠絕緣手套、座椅和腳下墊好橡膠絕緣墊！檢查電壓調節旋鈕，確保電源啟動前旋鈕位于“0”位置，確保測試裝置與被測樣品的電路連接準確接線牢固，確保不會發生開路或短路。然后打開測試裝置電源開關，電源指示燈亮起。屏幕顯示本司logo，等待系統軟件加載。系統成功啟動后，默認先進入耐壓試驗程序。耐壓試驗程序和過電壓試驗程序之間可以自由切換（分別各自界面上的特定控制按鈕），單機界面上的“退出”命令，將離開程序回到系統桌面，雙擊桌面上的“我的設備”類似于PC機的“我的電腦”，進入后選擇“NandFlash”，里面可以看到本應用程序和其它幾個運行必備文件。里面若有測試生成的圖形文件，可以通過U盤進行剪切拷走。測試的顯示屏幕為8吋LCD彩色屏，外表附有電阻觸控屏。若有因顛簸造成觸控不，可以在USB口插入隨機附贈的鼠標自行修正。在桌面左上角的“我的設備”圖標上雙擊鼠標左鍵，依次鼠標左鍵雙擊“控制面板”-“筆針”。在筆針屬性對話框中選擇“校準”選項卡，單擊“再校準“命令按鈕。

<黃石>天正華意電氣設備有限公司 黃石滅磁過電壓測試儀價格從優

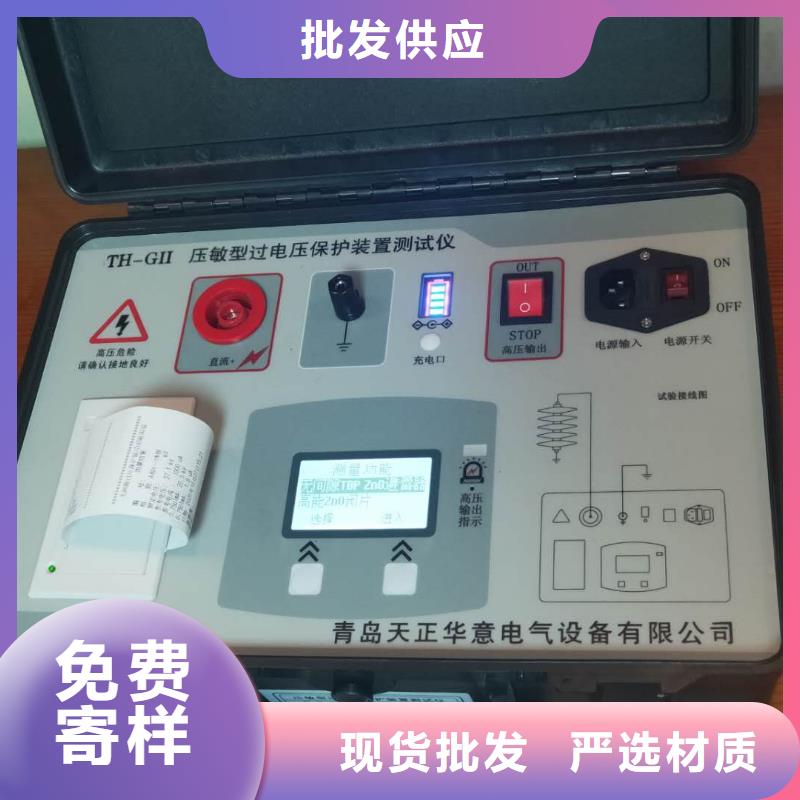

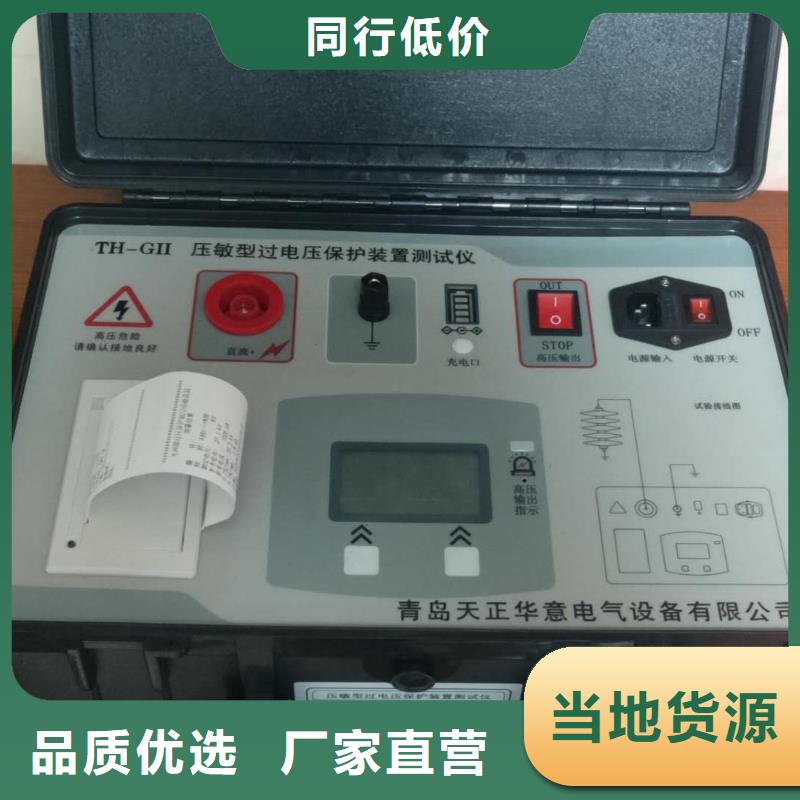

黃石非線性電阻測試儀警告！1.設備的測試輸出端在工作過程中，會產生3000V高壓，在測試過程中嚴禁觸摸被測試件和測試夾。2.儀器在現場必須可靠接地。一、概述：電壓互感器中性點用非線性電阻消諧阻尼器( 以下簡稱消諧器 )是它安裝在6kV～35kV電壓互感器 ( 以下簡稱 PT)一次繞組 Yo中性點與地之間的一種非線性電阻消諧阻尼器件，起到限流與阻尼的作用，能夠達到良好的抑制涌流和PT鐵磁諧振的目的，同時又不影響壓變的正常運行，消諧器的正常工作與否，至關重要，為核實消諧器是否合格，應對其工頻電流、電壓參數進行校驗，本測試儀器能實現自動檢測消諧器在電流有效值為0.3mA、3.0mA 、1mA 、10mA時相對應的電壓有效值。二、儀器依據的標準：Q/GDW415-2010《電磁式電壓互感器用非線性電阻性消諧器技術規范》三、儀器功能特點：1、自動升電壓，測量電壓電流，并能自動記錄對應電流電壓值2、液晶顯示屏，中文提示界面。4、試驗數據自動打印。5、測量為電壓峰值、有效值顯示。6、儀器輕巧、便捷適用于現場使用。7、0.3mA、1.0mA 、3.0mA 、10mA常用電流指示精度等級。四、主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果； 壓敏型過電壓保護裝置測試儀 滅磁電阻測試儀 發電機滅磁過壓測試儀 發電機滅磁過壓保護裝置測試儀 無間隙過電壓保護器測試儀 過電壓保護器氧化鋅避雷器綜合測試儀 過電壓保護器氧化鋅避雷器測試儀 過電壓保護器避雷器綜合測試儀 過電壓保護器避雷器測試儀 工頻放電電壓測試儀 過電壓保護儀測試儀 過壓保護器測試裝置 開關柜耐壓試驗裝置

<黃石>天正華意電氣設備有限公司
<黃石>天正華意電氣設備有限公司

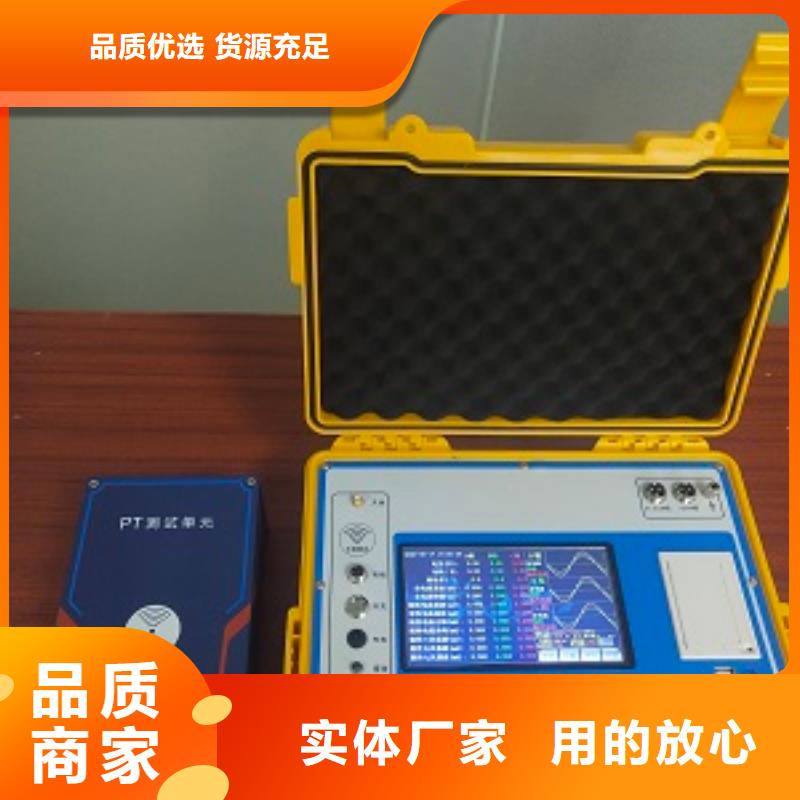

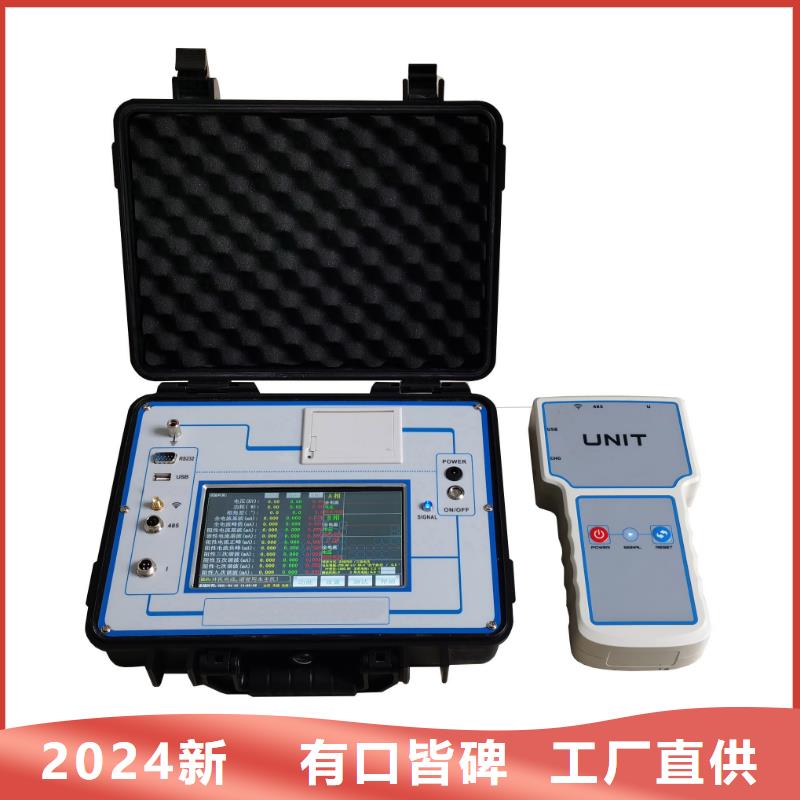

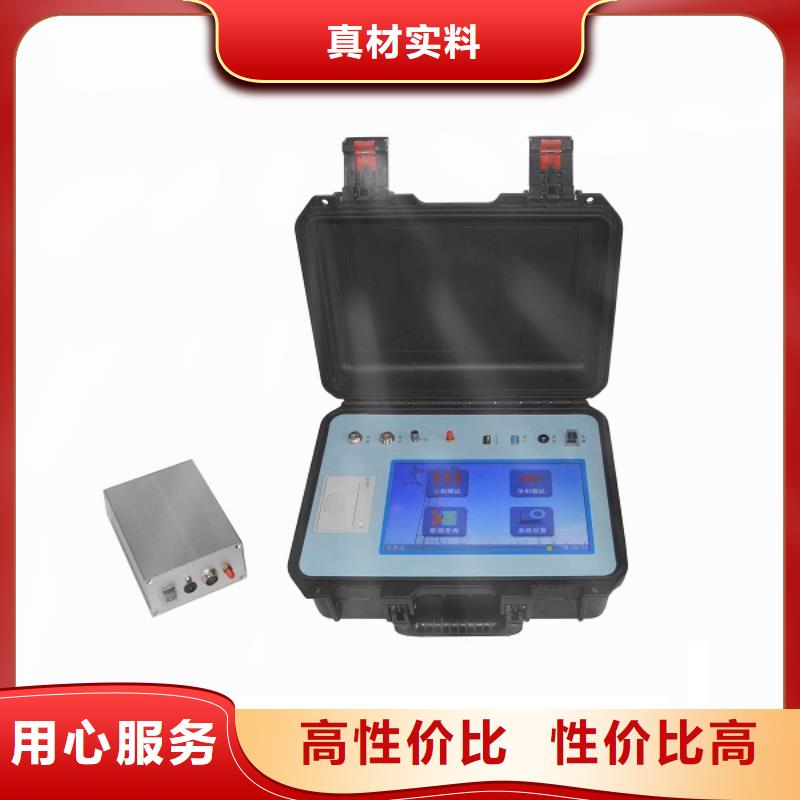

黃石非線性電阻測試儀技術指標1.電源：220V、50Hz或內部鋰電池供電2.測量范圍：泄漏電流 0-10mA（可擴展）； 電壓 30-100V（可擴展）；（選配二：電場強度輸入范圍：30kV/m~300kV/m。）3.測量準確度：電流：全電流>100μA時： ±5%讀數±1個字；電壓：基準電壓信號>30V時： ±5%讀數±1個字。4.測量參數：泄漏電流全電流波形、基波有效值、峰值。泄漏電流阻性分量基波有效值及3、5、7次有效值。泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。容性電流基波，全電壓、全電流相角差。電壓有效值。避雷器功耗。5.電壓基準信號取樣方式：有線同步：40米（可擴展）無線同步：>400米（可擴展）6.鋰電池參數：充電時間 > 6小時 連續工作時間 > 4小時間斷工作時間 > 8小時7.儀器尺寸： 主機36cm×26cm×14cm 配件箱42cm×33cm×20cm8.儀器重量： 主機5.0kg 配件箱9.0kg四、儀器面板介紹圖2測試儀面板如圖2所示，測試儀分為主機和PT測試單元兩部分。PT測試單元：采集PT二次側電壓（或選配二：B相感應板電場強度信號），通過有線或無線方式將信號發送給主機。

<黃石>天正華意電氣設備有限公司 黃石滅磁過電壓測試儀價格從優

黃石非線性電阻測試儀主要技術參數：1、儀器適用于 6kV ～35kV 消諧電阻器伏安特性測試；2、使用環境：戶內和戶外；3、環境溫度： -20 ℃～ 50℃；4、環境濕度：不大于80% RH；5、輸出電流 AC：0mA ～20 mA；6、輸出電壓 AC：0V～3000V；7、工作電壓 AC:220V ±10% 50Hz。8、自帶打印機，自帶時鐘，能夠及時輸出測試結果；五、工作原理：六、面板布置:七、操作步驟:1、先把消諧器分別用測試線夾與儀器后面板上接線孔按顏色相連接，紅色測試夾與消諧器高壓端連接，黑色與消諧器接地端連接，音頻線與接地體相連；2、接入 220V 交流電源；3、打開電源開關，儀器軟件啟動完成進入測試界面后；4、電流測量：軟件默認選擇0.3mA、0.5mA、1.0mA 、3.0mA 、5.0mA 、10mA，儀器自動測試規程所規定的全部電流點對應的電壓值；5、電壓測量：軟件默認測量出電流點對應的“電壓峰值”或“峰值 /√2”；6、啟動測試：點擊“開始”按鈕，系統自動開始測試，并依次顯示測試結果，全部測試選項完成后系統提示完成；滅磁及過電壓性能測試儀勵磁系統的滅磁及過電壓測試儀勵磁系統滅磁及過電壓測試儀勵磁系統滅磁過電壓性能測試儀勵磁系統滅磁及過電壓性能測試儀發電機滅磁過壓保護裝置滅磁過電壓測試裝置發電機綜合特性測試儀滅磁過電壓和耐壓測試儀滅磁過壓直流特性測試儀

<黃石>天正華意電氣設備有限公司
黃石滅磁過電壓測試儀價格從優

黃石非線性電阻測試儀主機：采集氧化鋅避雷器泄漏電流，并接收PT測試單元電壓信號，經過FFT計算獲得氧化鋅避雷器的特征數據。主機采集電流分為“0-2mA”和“> 2mA”兩檔（ > 2mA檔 標配為2-10mA）通過一根三芯線A、B、C接到三相氧化鋅避雷器的計數器上端，另通過一根接地線接到計數器下端。通信方式：兩機之間的通信可選擇有線同步，無線同步，無電壓三種方式。有線同步和無線同步支持取三相電壓基準信號、（選配一：B相電壓基準信號、選配二：感應板三種方式）。五、使用方法1．測試線接線方法（1）方式一：現場帶電接線方式（三相電壓取樣）圖3-1測試線接線方法如圖3-1所示，請先接兩機的地線，再接一根電流測試線（3芯）， 接電壓測試線（4芯）。接電流測試線的方法，首先根據電流大小，接電流測試線到主機端“0-2mA”或“>2mA”量程檔上（ > 2mA檔 標配為2-10mA），再將另一端接計數器的上端，絕大多數用“0-2mA”量程。接電壓測試線的方法，也是先接PT測試單元端，再接PT二次測試端，一定要小心謹慎接線以避免PT二次或試驗電壓短路。軟件設置：電流量程：根據主機面板上選擇電流量程對應設置。同步方式：可以選擇“有線同步”或“無線同步”，電壓方式選用“三相電壓”。有線同步時，請接上兩機之間的通信線，不能接兩機的天線；無線同步時，請接上兩機的天線，不能接通信線，遠距離時天線可以拉高或吸附在其它高一點設備的外殼體上。PT變比：根據PT的電壓比值來輸入，一般35KV電壓等級為350，220KV電壓等級為2200，500KV電壓等級為5000等。抗干擾（選配一）：一般選“否”，在相角差完全異常情況下選“是”，并設置補償角度。此接線方式下做單相測試或二相測試時，只接相應的測試線，其它線懸置。氧化鋅閥片測試儀 發電機滅磁特性測試儀 感應式氧化鋅避雷器阻性電流測試儀 過電壓保護裝置測試儀 電器設備耐壓綜合試驗儀 壓敏型過電壓保護裝置測試儀 避雷器泄露電流測試儀 發電機滅磁過壓保護測試裝置 滅磁過電壓保護器交直流參數測試儀 過壓滅磁保護器特性測試儀

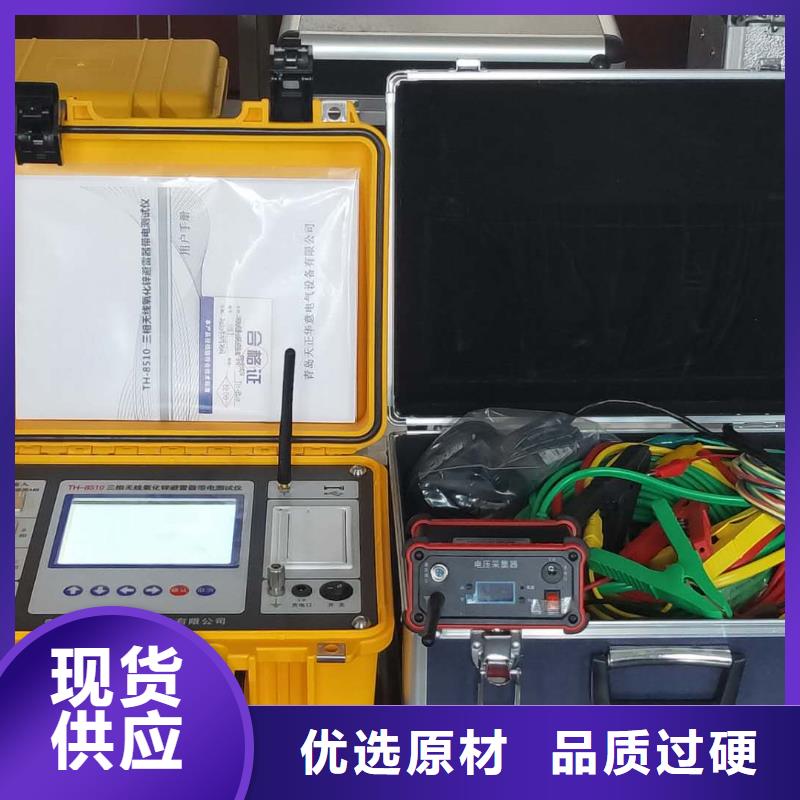

黃石非線性電阻測試儀氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。儀器操作簡單、使用方便，測量全過程由人機界面控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～9次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。二、產品特點1.彩色觸摸屏：800×480的7寸高清彩色觸摸屏、人機對話。2.無線距離大：兼容無線同步，無線傳輸信號超過1500米，選配可達到5000米。3.同步方式多：支持485有線同步、無線同步；無電壓方式通過軟件計算找到電壓基準三種同步方式。4.帶電停電兼容：適用于避雷器帶電、停電或試驗室等場所使用。5.大量程采集：電壓采集范圍0-250V，電流采集0-20mA。6.三相同測：真正做到三相電流、三相電壓同時測試，提高工作效率；同時支持單相測試或二相測試，選擇方便。7.可靠：儀器內部只帶弱電，電壓不超過8.4V；電流、電壓傳感器完全隔離，可靠。8.電壓方式可選：支持取三相或取B相電壓基準為電壓參考；支持用感應板方式取B相電場強度為電壓參考（選配），此功能方便電壓取樣。9.電流方式可選：可以用線接避雷器計數器兩端采樣泄漏電流，也可以用電流鉗采集避雷器的接地線的泄漏電流（選配）。10.標配邊配抗干擾處理：帶抗干擾計算功能和角度補償功能，完全解決三相互相干擾的情況220KV及上電壓等級需要。11.內置鋰電池：標配內帶高能鋰離子電池，特別適合無電源場合。12.高速采樣：高速的采樣頻率，先進的數字信號處理技術，抗干擾性能強，測量結果精度極高。13.內置日歷時鐘：內置日歷時鐘，為打印、保存數據提供時間依據。14.海量存儲試驗數據：本機配有大容量存儲，海量存儲數據。具有數據存儲與數據瀏覽功能，并具有掉電保護功能。15.U盤導出試驗數據：配有U盤導出數據功能，導出word文件。16.藍牙控制及上傳數據：標配藍牙功能、配有安卓藍牙APP，可以用手機或平板安裝APP可以控制、上傳、生成word文件。17.背景顏色方便切換：可以設置屏幕顏色，可以改成圖紋藍底、圖紋黑底，可以設置背景亮度，待機亮度和待機時間。18.內置培訓資料：屏幕內部配有各種接線方式，指導現場使用。19.中文輸入試驗信息：可以中文輸入相關站點、設備、人員、備注等，方便標識保存試驗數據，方便標識打印試驗數據。20.中英切換：可以直接界面切換中英文界面，兼容中外使用場合（選配）。21.攜帶方便：主機和單元兩部分組成，外加防塵、防腐一體機箱，體積小，重量輕，便于攜帶。22.具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。

<黃石>天正華意電氣設備有限公司 黃石滅磁過電壓測試儀價格從優

黃石非線性電阻測試儀儀器功能特點：3.1 采用全自動化程控測試技術，能夠對消諧器及非線性電阻進行工頻伏安特性測試，測量精度高；3.2 彩色觸摸式大屏幕圖形化操作界面，中文提示界面，觸摸式按鈕操作，一鍵完成測試，極其方便；3.3 自帶打印機能夠及時將試驗數據自動打印輸出。3.4 可以設定工頻電流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六檔常用電流指標，覆蓋全部常用消諧器電流指標。四、主要技術參數：4.1 儀器適用于對6kV～35kV消諧電阻器電氣特性參數測試，試驗電壓峰值及有效值獨立測量，實時計算顯示出所施加的試驗電壓峰值與有效值之比（標準規范要求的±5%以內為有效測量數據）。4.2 交流輸出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流輸出 1mA～3mA～5mA～10mA;采用負極性直流電壓輸出，計算非線性系數α，判斷是否在標準規定的范圍內。4.4 測量準確度： AC:±1% DC:±1% 4.5 使用環境：戶內和戶外均可4.6 環境溫度/濕度：-20℃～50℃ 不大于80% RH4.7 電源：內置高能鋰電池供電，充電AC:220V±10%/50Hz。五、消諧電阻器參數測量儀操作步驟:1、先把消諧器分別用測試線夾與儀器面板上接線孔按顏色相連接；便攜式耐壓測試儀氧化鋅避雷器檢測儀氧化鋅避雷器測試儀工頻過電壓保護試驗裝置工頻過電壓保護試驗儀氧化鋅避雷器直流特性測試儀氧化鋅避雷器閥片特性測試儀 直流保護電器級差配合測試儀滅磁過電壓保護測試儀消諧電阻器參數測試儀消諧電阻器測試儀消諧測試儀

<黃石>天正華意電氣設備有限公司

黃石非線性電阻測試儀 青島天正華意電氣設備有限公司隨著進口勵磁調節器在大容量發電機組中的大量選用，與之配套的碳化 硅滅磁電阻得到了較為普遍的應用。由于用戶對這一元件的特性了解有限， 并且其應用過程中出現了諸多事故，尋求對其特性參數及其變化進行測試的 有效手段已成為業內共同關注的議題。 目前已知的測試方法有兩種，一種是實驗室電感儲能放電法，一種是滅 磁系統在線測試法。前者工作效率低，測試成本高昂，平臺的可復制性差， 不易推廣；后者需要對已安裝就緒的滅磁屏柜進行改造，只能在實際滅磁或 發電機開機試驗時進行測試，測試時機比較被動。 TH-22 型非線性電阻測試儀采用獨創的電容儲能放電法，即將貯存在高 壓電容器上的電能通過可控硅在 SIC 滅磁電阻上進行瞬時釋放，信號記錄單 元對放電過程中變化的電壓、電流進行高速記錄，對記錄結果進行處理后即 可完成 V/I 曲線顯示、特性參數計算、數據對比分析等任務。這一方法具有放 電峰值電壓較高、峰值電流較大，能耗小，被測電阻基本無溫升，可多次重 復等特點。 TH-22 可利用獲得的 V/I 關系曲線，計算組件的位形系數、非線性系數 等參數，計算室溫工況各種滅磁電壓下不同組件（或閥片）的均流系數 。 TH-22 所有電容器、電容器充電控制電路、可控硅、放電控制電路、信 號記錄單元均集成在一只便攜的儀器箱中，測試時無需從滅磁屏上拆下組件， 操作方便。 TH-22 設計了三種電流量限，既可測試不同型號的組件特性，又可測試 單一閥片的特性，適用于自并機及無刷勵磁均有應用的核電廠。 TH-22 采用 win7 操作系統，具有 8 吋顯示屏及鼠標鍵盤接口，所有數 據的顯示分析可直接在儀器上完成。

<黃石>天正華意電氣設備有限公司 黃石滅磁過電壓測試儀價格從優

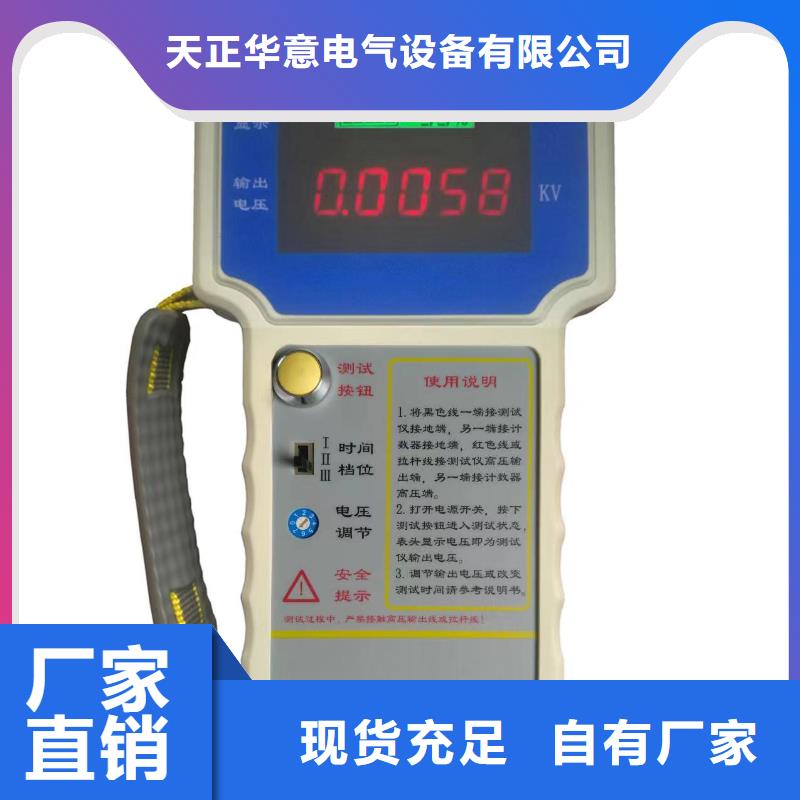

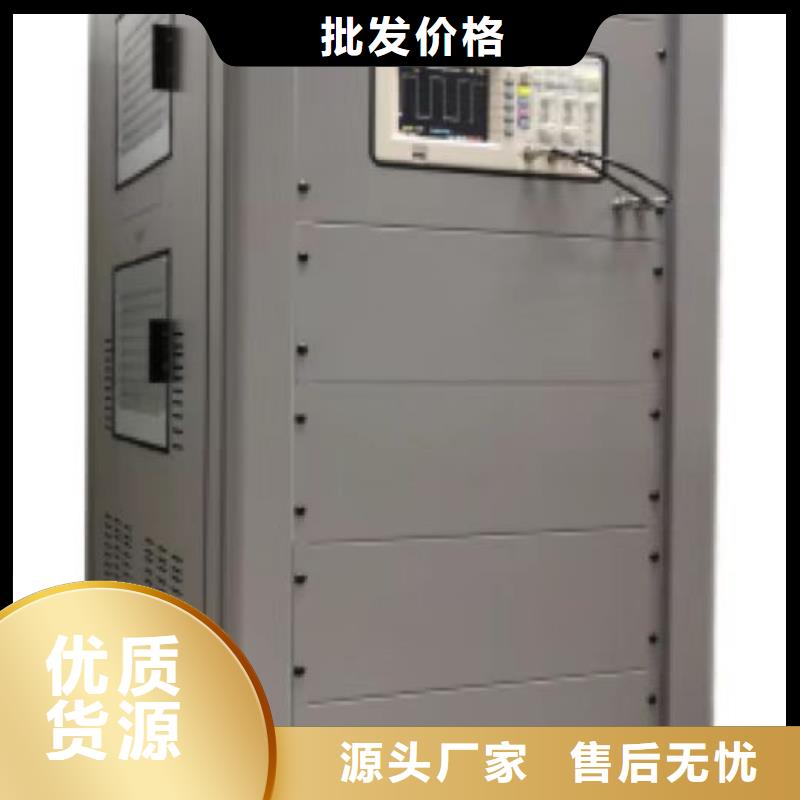

黃石非線性電阻測試儀是可用于測量晶閘管的VDRM、VRRM、IDRM、IRRM以及二極管的VRRM、IRRM參數以及其它半導體器件的相關參數測試的專業設備。它的測試方法符合GB/JB/T7626-94標準。該測試臺具有漏電流自動保護功能，過電壓自動保護功能。阻斷電壓和漏電流均采用數字表顯示，讀數準確、直觀。二、技術性能技術參數：2.1. 輸出峰值電壓：0.20-4.00KV ，分辨率：10V 精度3%±10V 。2.2．輸出峰值漏電流：低檔0.01-1 mA ，分辨率：0.001mA 精度3%±0.01mA1-100mA 分辨率：0.1mA 精度 3%±1mA2.3. 保護電流：0.02-100mA ±5%.2.4. 輸出測試頻率： 50HZ或5HZ 切換方式:手動2.5. 連接示波器接口： V （1000:1）（電壓），電流 I 2.6. 可切換正反向測試2.7. 電壓調節方式：手動2.8. 漏電流量程換擋：手動：低擋0.001-1mA、1-100mA2.9. 保護漏電流設定方式：手動2.10.測試方式：單次測量三、使用環境條件：3.1. 環境溫度： 5—35℃3.2． 相對濕度： 20%-70%3.3. 大氣壓力： 86Kpa —106Kpa3.4. 電網電壓： 單相220V±10%無嚴重諧波3.5． 電網頻率： 50Hz±1Hz四、適用功能介紹：本測試臺主要用于二極管、晶閘管伏安特性的測試。五、面板說明1、 電 壓：顯示輸出峰值電壓2、 漏電流：顯示在相應峰值電壓下的器件電流值3、 V：連接示波器，檢測輸出電壓波形比例為1000:1;與I同時使用可觀 查伏安特性曲線;4、 I: 連接示波器，檢測測試時電流波形;5、 輸出A：用來連接被測元件的陽極;正向測試時將輸出高壓;6、 輸出k：用來連接被測元件的陰極;反向測試時將輸出高壓;7、 保護設定之紅色按扭：按住時漏電流表可顯示漏電流設定值;8、 保護設定之灰色旋扭：用來調節保護漏電流的大小;9、 保護：漏電流/電壓過載保護時亮燈，同時切斷主電路，表頭恢復“0.00”顯示，無輸出電壓及電流；10、復位：當漏電流/電壓過載保護時，此時“電壓調節”旋鈕必須置于零位;按一下“復位”可恢復主電路接通，11、電源：測試臺總電源開關12、換向：控制選擇正/反向操作13、測量：輕按下去指示燈亮，測量電路接通可實施測量操作;14、電壓調節：調節輸出電壓，逆時針旋到底為零位；15、頻率選擇：輸出測量頻率選擇5HZ或50HZ；16、電流換擋：低檔，量程0.001-1 mA;量程1-100 m消諧器交流特性測試儀消諧器特性測試儀消諧器測試儀消諧電阻器參數測量儀電壓器消諧電阻器測試儀消諧電阻器分析儀 互感器消諧電阻器測試儀消諧器交流參數檢測儀過電壓保護器測試儀過壓保護器測試儀非線性電阻測試儀

<黃石>天正華意電氣設備有限公司 黃石滅磁過電壓測試儀價格從優

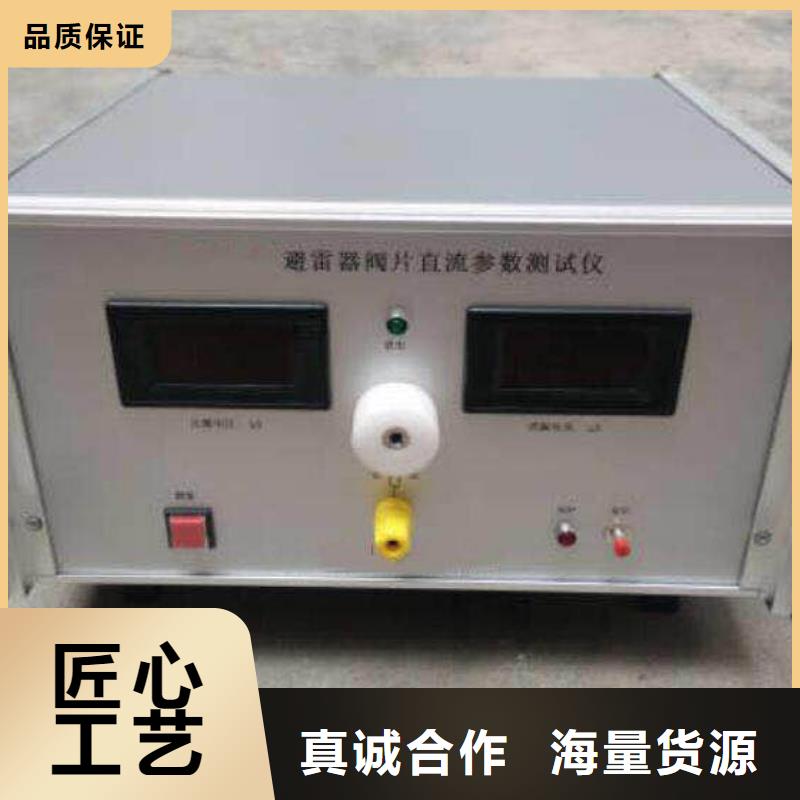

黃石非線性電阻測試儀滅磁過電壓測試裝置由電壓調壓電路、高壓升壓電路，漏電流設定及檢測電路，電壓、電流測量電路，保護電路及電壓波形的彩色圖形顯示等部分組成。其中，AC/DC高壓升壓電路能調整輸出電壓至需要的值，漏電流設定及檢測回路能設定擊穿電流，測試過程中通過LCD屏幕實時顯示電壓和漏電流值，當漏電流值達到或超過預定漏電流值時，測試裝置將立即自動復位，并亮起超漏報警燈，蜂鳴器開始鳴叫（通過儀器面板復位按鈕關閉報警燈和蜂鳴器）。測試裝置具有定時復位功能，樣品在要求的的試驗電壓作用下達到規定的時間時，測試裝置具有自動復位切斷試驗電壓功能。測試時若被測樣品發生擊穿，漏電流超過設定的擊穿（或保護）電流，測試裝置自動切斷輸出電壓，同時聲光電報警提示。原理圖如下所示：圖一、工作原理圖四、技術指標輸出電壓 AC:0---5000VDC:0----5000V輸出功率：2000W（變壓器功率可選）精度參數：電壓精度< 3 % 電流精度< 2 %漏電流范圍：AC:0-100 mA（5000V）AC:0-600 mA (3500V 過電壓使用)DC:0-30 mA（5000V）滅磁過電壓范圍：AC:0—3500V波形顯示：8吋彩色LCD顯示屏定時范圍：基本1—180秒，（也可任意時間定制）波形數據存儲：USB盤（存儲容量8GB）外形尺寸：380寬*320高*260深重 量：約 23kg供電電源：AC220V（±10%），50Hz五、測試裝置器外觀測試裝置尺寸為：380mm×320mm×260mm 前面板換分為LCD顯示區域，測試、超漏和電源指示燈，AC220V輸入口，高壓輸出口，遙控高壓測試棒接口，USB存儲器端口，電壓調節旋鈕，啟動和復位按鈕。儀器背面板主要有一個散熱口(當功率較大時風扇自動開啟，功率降低后自動關閉)和四個地腳支架組成（儀器平放時，應打開地腳支架，用于機箱內部熱空氣導出）。圖二、測試裝置前面板圖 地鐵直流保護測試系統 無線絕緣子分測試儀 零值測定儀 非線性電阻測試儀 感應式避雷器帶電測試儀 避雷器閥片直流參數測試儀 避雷器直流參數測試儀 避雷器閥片參數測試儀 避雷器直流測試儀

---
