| 產品參數 | |
|---|---|
| 產品價格 | 1198/個 |
| 發貨期限 | 7-15天 |
| 供貨總量 | 10002 |
| 運費說明 | 包郵 |
| 小起訂 | 1 |
| 質量等級 | 優質 |
| 是否廠家 | 是廠家 |
| 產品材質 | 鑄鋼 |
| 產品品牌 | 尚友 |
| 產品規格 | 1000KN |
| 發貨城市 | 河北衡水 |
| 產品產地 | 河北衡水 |
| 加工定制 | 定制 |
| 產品型號 | 抗震型球鉸支座 |
| 可售賣地 | 全國 |
| 產品重量 | 82Kg |
| 產品顏色 | 灰色、紅色 |
| 質保時間 | 50年 |
| 外形尺寸 | 330*330*79 |
| 適用領域 | 鋼結構網架工程、市政建設工程、公路鐵路建設工程 |
| 是否進口 | 否 |
| 質量認證 | ISO9001 |
| 產品功率 | 50KN |
| 工作溫度 | 常溫-25℃～+60℃耐寒-40℃～+60℃ |
| 產品名稱 | 球鉸支座 |
| 豎向承載力 | 350KN |
| 水平承載力 | 100KN |
| 抗拔力 | 50KN |
| 類型 | 固定/雙向滑動/單向滑動 |
| X向位移量 | ±50mm |
| Y向位移量 | ±50mm |
| 轉角 | 0.02rad |
| 材質 | 可焊鋼材質 |
| 功能 | 減震抗震隔震，地震發生時對結構起穩定性能 |
| 用途 | 避免地震發生時建筑結構的破壞和倒塌 |
| 摩擦系數 | 0.03 |
| 彈性剛度 | 2KN/mm |
| 風格 | 抗沖擊性好、抗壓強大 |
| 執行標準 | GB/T17955-2009（橋梁球型支座） |
| 適用行業 | 鋼結構網架工程、市政建設工程、公路、鐵路建設工程 |

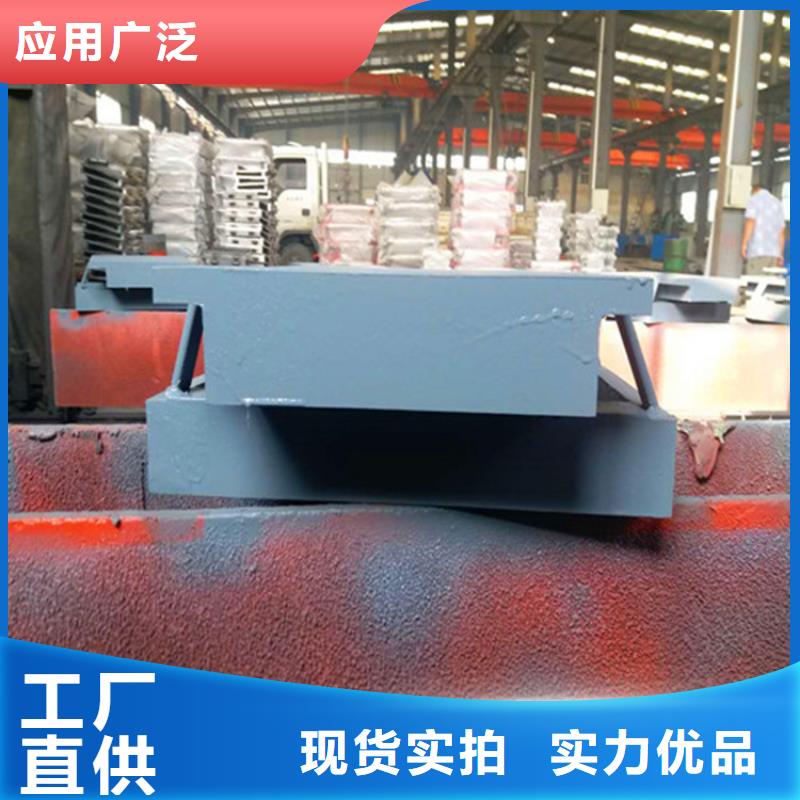

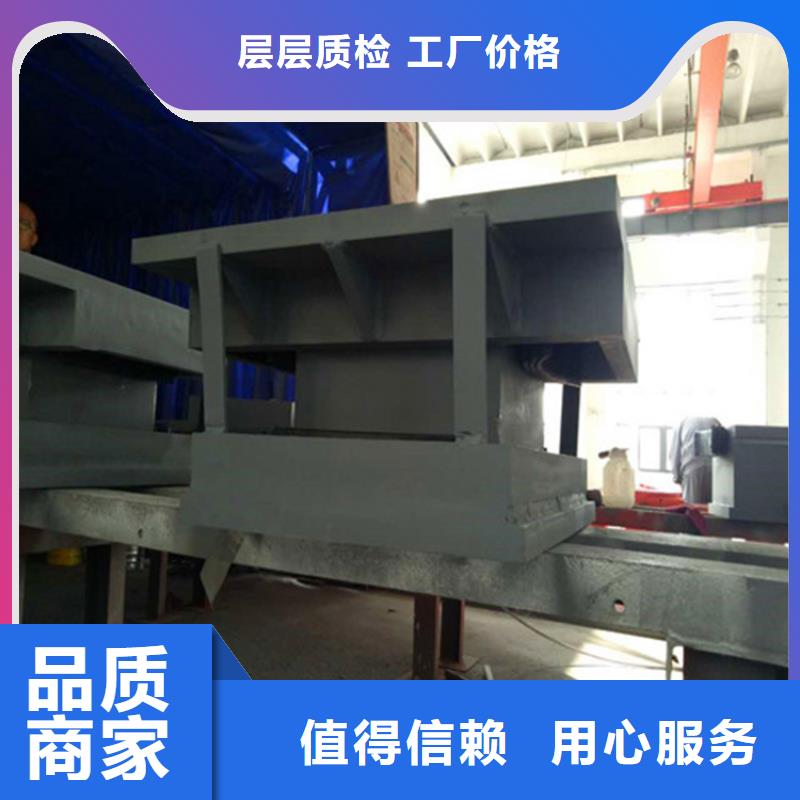

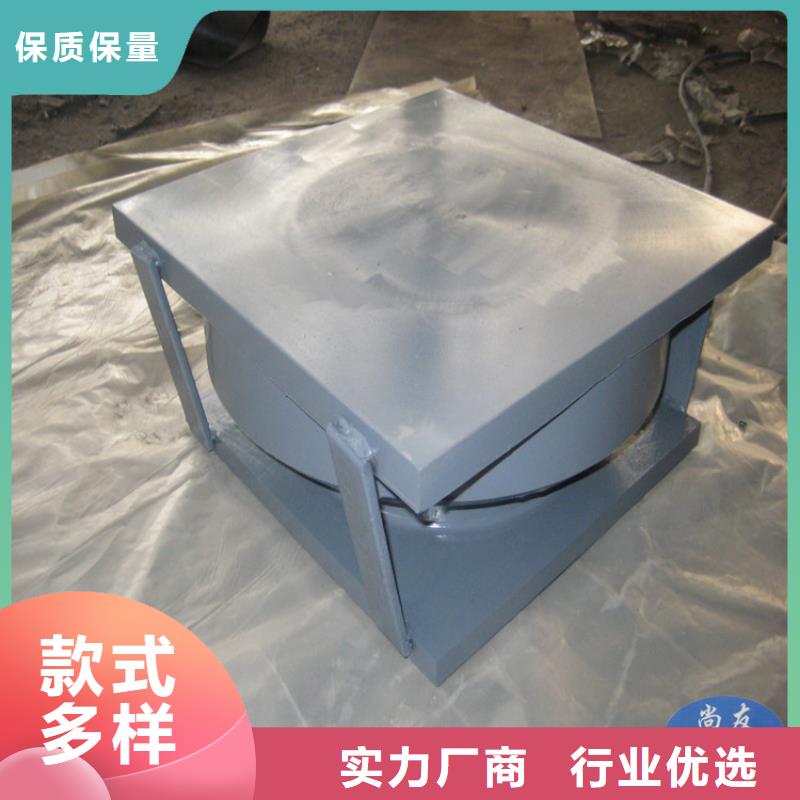

質量可靠的黃石鋼網架球鉸支座廠商
某一工程所用大轉角網架球鉸支座為例，對照普通球鉸支座，對其性能、結構設計、計算方法進行分析。對所研究的球鉸支座的性能要求承載能力N＝10000kN抗拉能力F＝2000kN抗剪能力H＝3000kN轉角θ＝0.05rad轉動中心設定在O點處（見圖1）。工況分析球鉸支座在服役期間可能出現的工況：1.球鉸支座在承受壓力的同時發生轉動；2.球鉸支座在承受拉力的同時發生轉動；3.球鉸支座在承受壓力的同時承受剪力和轉動；4.球鉸支座在承受拉力的同時承受剪力和轉動；以上4種工況中較不利的工況是較后一種。
以下即按這種工況進行球鉸支座的結構設計和計算。球鉸支座球鉸支座結構設計和傳力路徑考慮到對球鉸支座有大轉角的要求和有設定的轉動中心的要求，采用球面?zhèn)髁Φ拇筠D(zhuǎn)角網架球鉸支座方案，結合轉動中心和轉角確定傳力球面的球心，以適應工程要求。球鉸支座傳力路徑：上部結構將荷載傳給上支座板，然后依次通過不銹鋼板、平面耐磨板、球冠板、球面耐磨板和下支座板傳遞給下部結構。
球鉸支座大轉角網架球鉸支座與普通球鉸支座結構、性能對照當球鉸支座轉動后，球鉸支座承受拉力的兩個作用面——上支座板的A面和下支座板的B面之間夾角為0.05rad，支座承受水平力的兩個作用面——上支座板的C面和下支座板的D面之間夾角也為0.05rad，在這種情況下，球鉸支座承受拉力和剪力時皆為線傳力。
甚至造成點傳力。特別是在承受拉力時，受力點偏向一側，破壞了均衡受力狀況，很可能造成構件破壞。且如果先有了拉力、剪力，又需支座轉動，支座先在拉力、剪力作用下，作用面（都是平面）貼合，支座就再也轉不動了，轉角釋放不了，有害力矩也釋放不了。球鉸支座大轉角網架球鉸支座以O(shè)點為轉動中心轉動0.05rad且承受拉力、水平剪力時的狀況。
可以看出當球鉸支座轉動后，球鉸支座承受拉力的兩個作用面（見G處、H處）仍為球面結合，支座承受水平力的兩個作用面（見G處、H處）也仍為球面結合，在這種情況下，支座在承受拉力和剪力時皆為球面?zhèn)髁Γ淮嬖谄d或應力集中，不破壞原有的傳力狀況，保證結構，且仍可繞設定的轉動中心O轉動。
