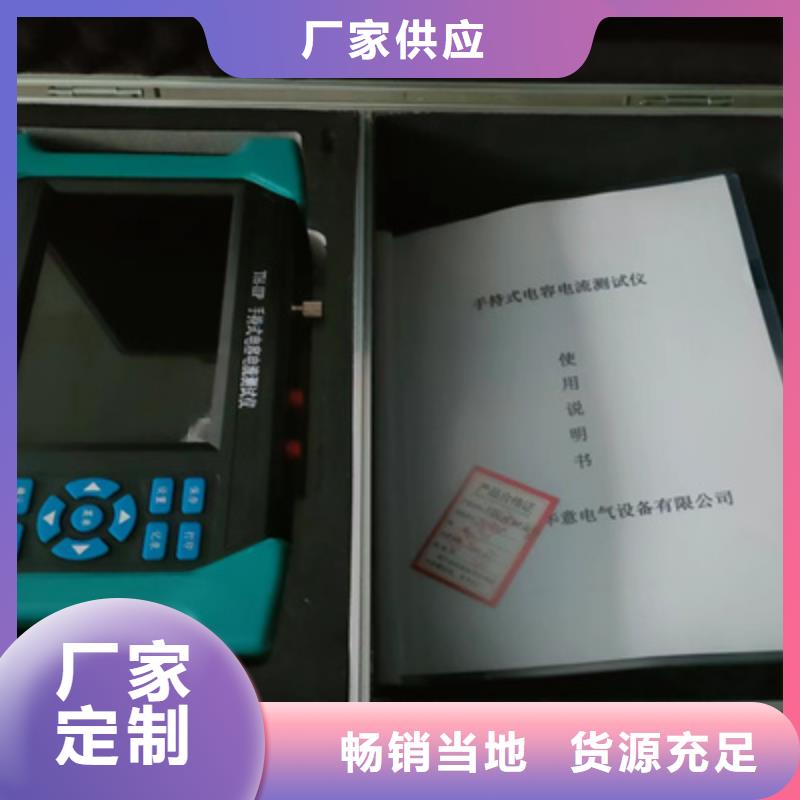

黃南電容電流測試儀測量原理電容電流測試儀是從PT 開口三角側來測量系統的電容電流的。其測量原理如圖1所示。圖1 測量原理圖在圖1中，從PT二次開口三角處注入不同頻率的電流信號（頻率非50Hz，目的是為了工頻信號的干擾），在PT高壓側A、B、C三相感應出3個電流方向相同的電流信號，此電流為零序電流，因此它在電源和負荷側均不能流通，只能通過PT和對地電容形成回路，所以圖1又可簡化為圖2。圖2 簡化物理模型根據圖2的物理模型就可建立相應的數學模型，通過檢測測量信號就可以測量出三相對地電容值3C0，再根據公式I=3ωCOUφ（Uφ為被測系統的相電壓）計算出系統的電容電流。3 功能及特點3.1 測量范圍更寬，測試速度更快。3.2 支持3PT連接方式、兩種4PT連接方式、1PT連接方式現場電容電流測量。3.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。3.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。3.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。3.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。3.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。3.8 具備輸出短路保護功能。3.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。3.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。3.11 熱敏打印機打印功能，快速、無聲。3.12 體積小、重量輕，方便攜帶使用。4 技術指標4.1 電容電流測量4.1.1 測量范圍：0.3μF～200μF 1A～400A4.1.2 準確度： ±(讀數×5%+2字)4.1.3 分辨率： 0.3～9.999（0.001） 10～99.99（0.01） 100～999.9（0.1）≥1000（1）4.1.4 電壓等級：0.1KV～99.9KV連續可調4.2 零序3U0電壓測量4.2.1 測量范圍：1V～100V AC 50HZ4.2.2 準確度： ±(讀數×1%+10字)4.2.3 分辨率： 1～9.999（0.001） 10～99.99（0.01）4.3 使用條件及外形4.3.1 工作電源：AC100-240VAC 0.8A 50/60Hz4.3.2 儀器重量：4.5Kg4.3.3 儀器體積：320mm(長)×270mm(寬)×150mm(高)4.3.4 使用溫度：-10℃～50℃4.3.5 相對濕度：＜90%，不結露

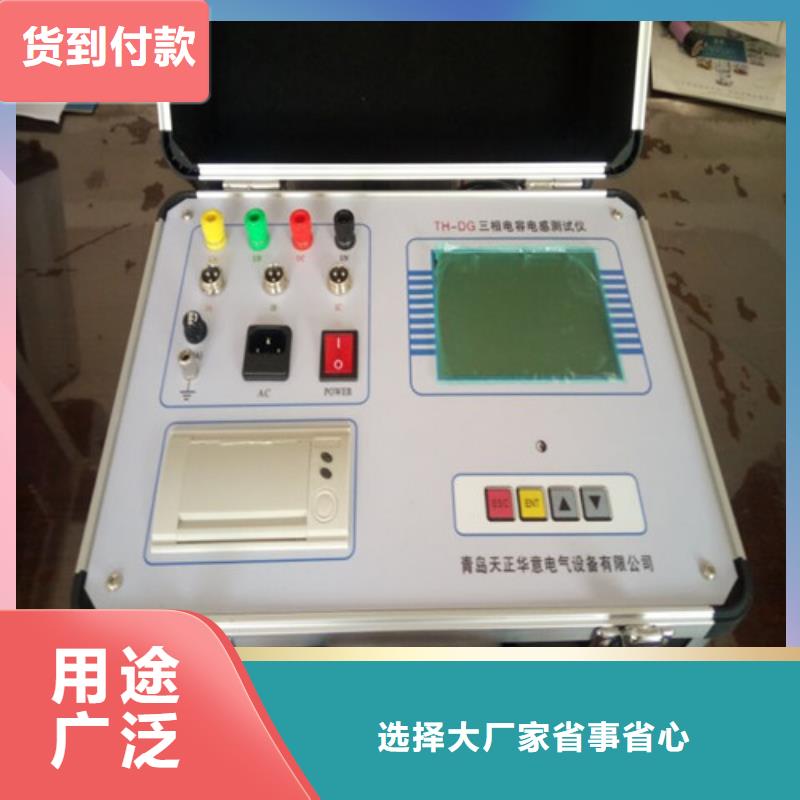

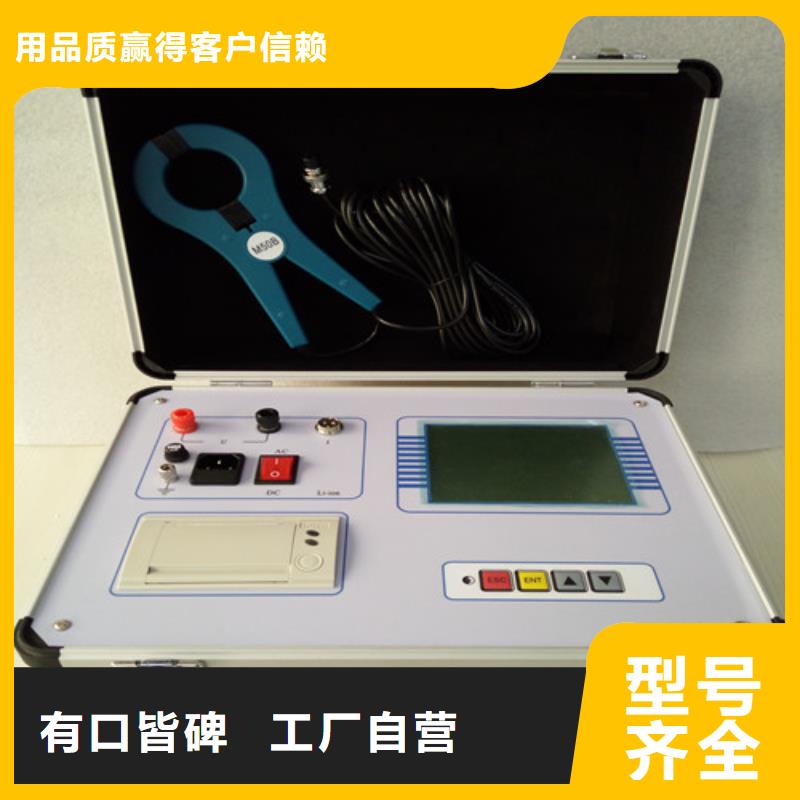

黃南電容電流測試儀功能特點本儀器在不拆線的情況下測量成組并聯電容器的單個單相電容及同時測量包括△、Y型、YN型等在內的三相電容器并判斷電容器的不平衡性；同時可以測量各種電抗器的電感量。儀器可顯示并打印、保存包含電壓、電流、相位等在內的原始測試數據，便于被試品分析。儀器采用800X480七寸工業級高亮觸摸屏，陽光下可視，內置電子版接線說明，使用說明，操作簡便。49Hz交流測量，測量精度更高、抗干擾能力更強；外置電流鉗具備反向自動修正功能，電流鉗方向不影響測試數據和測試結果；儀器可存儲上萬組測試數據，并配備微型打印機、USB接口，可實現測試數據及歷史存儲數據的打印及U盤數據導出；儀器采用內置高密度高容量進口電池組供電，提高戶外操作的便攜性；儀器在測試過程中會經過預檢并具備過流保護功能，電源輸出短路不會損壞設備。3.技術指標工作電源： 220V/50Hz與42V/7000maH鋰電雙供電試驗電壓：0.1V～50V 150VA測量范圍： 電容 0.01uf～5000uf（1%讀數+0.01uf）電感：0.1mH～50H（1%讀數+0.02mH）電阻：0～50K（1%讀數+0.03Ω）電流：0～3A（0.5%讀數+0.1mA）電壓：0～50V（0.5%讀數+0.1V）小分辨率：電容 0.001uf電感 0.01mh電阻 0.01Ω電流 0.01mA電壓 0.1mV環境溫度 ：-20℃-60℃儀器重量： 4kg外形尺寸：350mmX250mmX15mm

<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)

黃南電容電流測試儀參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。如果想查詢已存儲的記錄，可在主菜單下選擇查詢記錄，按確認鍵進入顯示如下：圖16按↑ ↓鍵查詢所需記錄，按打印鍵可打印當前記錄，如果要刪除記錄，可按F2鍵進行刪除，刪除完成后所有記錄均清零。按返回鍵或復位鍵可返回主菜單。測試數據中各符號的含義：⑴、I：被測電容（抗）器的電流有效值，單位為A（安培）；⑵、U：被測電容（抗）器的電壓有效值，單位為V（伏特）;⑶、P：被測電容（抗）器的有功功率有效值，單位為W（瓦）；⑷、F：輸出電源的當前頻率，單位為Hz（赫茲）；⑸、Rc：被測電容器的容抗，單位為Ω（歐姆）；⑹、Rl：被測電抗器的感抗，單位為Ω（歐姆）；⑺、Rz：被測試品的阻抗，單位為Ω（歐姆）；⑻、C:被測試電容器的電容值，單位為uF(微法);⑼、Cab：被測三相電容器的AB相電容值，單位為uF（微法）；⑽、Cbc：被測三相電容器的BC相電容值，單位為uF（微法）；⑾、Cca：被測三相電容器的CA相電容值，單位為uF（微法）；⑿、Ca：被測三相電容器的A相電容值，單位為uF（微法）；⒀、Cb：被測三相電容器的B相電容值，單位為uF（微法）；⒁、Cc：被測三相電容器的C相電容值，單位為uF（微法）；⒂、Cz：被測三相電容器總的電容值，單位為uF（微法）；⒃、L：被測電抗器的當前測量電感值，單位為H（亨）；⒄、Ф：被測試品的電壓與電流之間的相位角，單位為 o（度）

<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)

黃南電容電流測試儀補償電容器組中性點異頻信號注入法5.1 測量方法說明及測量特點常用的異頻信號注入法是從PT開口三角處注入異頻信號，其測量原理中假設電壓互感器三相勵磁特性和漏抗一致，且在測試過程中忽略了勵磁阻抗。而在實際現場，電壓互感器往往會出現由于生產批次的不同而導致的三相勵磁特性和漏抗不一致，尤其對于4PT連接方式電壓互感器的差異將大大影響電容電流的測量準確性。針對以上情況，提出了補償電容器組中性點異頻信號注入法，此測量方法避免了電壓互感器參數不一致的影響，且無需退出高低壓消諧裝置，既保證了電網運行，又保證了測量的準確性。5.2 測量原理圖2 補償電容器組中性點異頻信號注入法原理圖圖2中：PT：外接單相電磁式電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）X： 耐壓電纜DL：斷路器 DS：隔離開關 ES：接地開關 L： 限流電抗器Ca、Cb、Cc： 補償電容器組C11、C22、C33：線路三相對地電容見圖2所示，電容電流測試儀與單相電壓互感器的二次繞組相連，電壓互感器的一次繞組經耐壓電纜與補償電容器組中性點相連，通過補償電容器組向三相注入異頻零序電流。電容電流測試儀通過測量電壓互感器二次繞組的電壓和電流，計算得到對地電容和電容電流。注：補償電容器組中性點異頻信號注入法，在測量之前必須確定電容器組Ca、Cb、Cc的確切電容量；且需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“C1PT”。5.3 測量步驟5.3.1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。5.3.2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。5.3.3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。5.3.4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5.3.5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在該補償電容器組中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該補償電容器組中性點相連。無中性點隔離開關的補償電容器組可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。 5.3.6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。5.3.7 測試人員位于絕緣墊上開始測試。

黃南電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)

黃南電容電流測試儀功能特點本儀器在不拆線的情況下測量成組并聯電容器的單個單相電容及同時測量包括△、Y型、YN型等在內的三相電容器并判斷電容器的不平衡性；同時可以測量各種電抗器的電感量。儀器可顯示并打印、保存包含電壓、電流、相位等在內的原始測試數據，便于被試品分析。儀器采用800X480七寸工業級高亮觸摸屏，陽光下可視，內置電子版接線說明，使用說明，操作簡便。49Hz交流測量，測量精度更高、抗干擾能力更強；外置電流鉗具備反向自動修正功能，電流鉗方向不影響測試數據和測試結果；儀器可存儲上萬組測試數據，并配備微型打印機、USB接口，可實現測試數據及歷史存儲數據的打印及U盤數據導出；儀器采用內置高密度高容量進口電池組供電，提高戶外操作的便攜性；儀器在測試過程中會經過預檢并具備過流保護功能，電源輸出短路不會損壞設備。3.技術指標工作電源： 220V/50Hz與42V/7000maH鋰電雙供電試驗電壓：0.1V～50V 150VA測量范圍： 電容 0.01uf～5000uf（1%讀數+0.01uf）電感：0.1mH～50H（1%讀數+0.02mH）電阻：0～50K（1%讀數+0.03Ω）電流：0～3A（0.5%讀數+0.1mA）電壓：0～50V（0.5%讀數+0.1V）小分辨率：電容 0.001uf電感 0.01mh電阻 0.01Ω電流 0.01mA電壓 0.1mV環境溫度 ：-20℃-60℃儀器重量： 4kg外形尺寸：350mmX250mmX15mm

<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)
<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)

黃南電容電流測試儀又稱為RCD（residual current protective device）檢測儀、剩余電流保護器測試儀、漏電開關檢測儀、漏電保護器測試儀、剩余電流動作保護器檢測儀、剩余電流動作保護器測試儀。漏電開關測試儀主要用于測試漏電保護器的漏電動作電流和漏電動作時間。國內外多年的運行經驗表明，漏電開關測試儀的測試性能直接關系到用戶對漏電開關的選擇，關系到用戶的用電。因此對漏電開關測試儀的校準至關重要。TH-13是專門為漏電開關測試儀提供校準的裝置。利用該校準裝置可對漏電開關測試儀的主要測量功能進行校準，準確地評估漏電開關測試儀的計量性能。TH-13完全滿足JJF1283-2011《剩余電流動作保護器動作特性檢測儀校準規范》的計量要求。

黃南電容電流測試儀功能及特點2.1 測量范圍更寬，測試速度更快。2.2 支持變壓器中性點異頻信號注入法和補償電容器組中性點異頻信號注入法。2.3 工業級彩色液晶顯示屏，分辨率320×240點陣，強光下可讀。2.4 人機交互界面更加友好：(1)對于一些重要的操作及參數設置，顯示其提示信息和幫助說明。(2)測量結果及相關參數顯示和打印更加詳細，便于用戶日后分析。(3)選擇PT連接方式時，可顯示各種PT連接方式下的接線原理圖，便于用戶判別現場PT連接方式及測試線連接位置。(4)屏幕頂部狀態欄實時顯示優盤插入狀態，對未連接的設備進行操作時，顯示相應的未連接提示信息。2.5 實時測量和顯示零序3U0電壓值，便于用戶判斷系統工作狀態；并且，在測量工程中如果發現零序3U0電壓過高，可自動停止測量過程。2.6 具備多重零序3U0過壓保護電路，測試儀輸出端可耐受AC100V 50HZ電壓而不損壞。2.7 內置全數字變頻逆變電源，具有輸出頻率準確、輸出電流可調、輸出效率高、發熱量小、體積小、重量輕、長時間工作穩定等特點。2.8 具備輸出短路保護功能。2.9 具備實時時鐘，可實時顯示當前時間和日期；測量結果包括測量日期及時間。2.10 測量數據存儲方式分為本機存儲和優盤存儲，其中本機存儲可存儲測量數據150條，并且本機存儲可轉存至優盤；優盤存儲數據格式為Word格式，可直接在電腦上編輯打印。2.11 熱敏打印機打印功能，快速、無聲。2.12 體積小、重量輕，方便攜帶使用。

<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)
導通檢定裝置2023已更新(今日/內容) <黃南>天正華意電氣設備有限公司

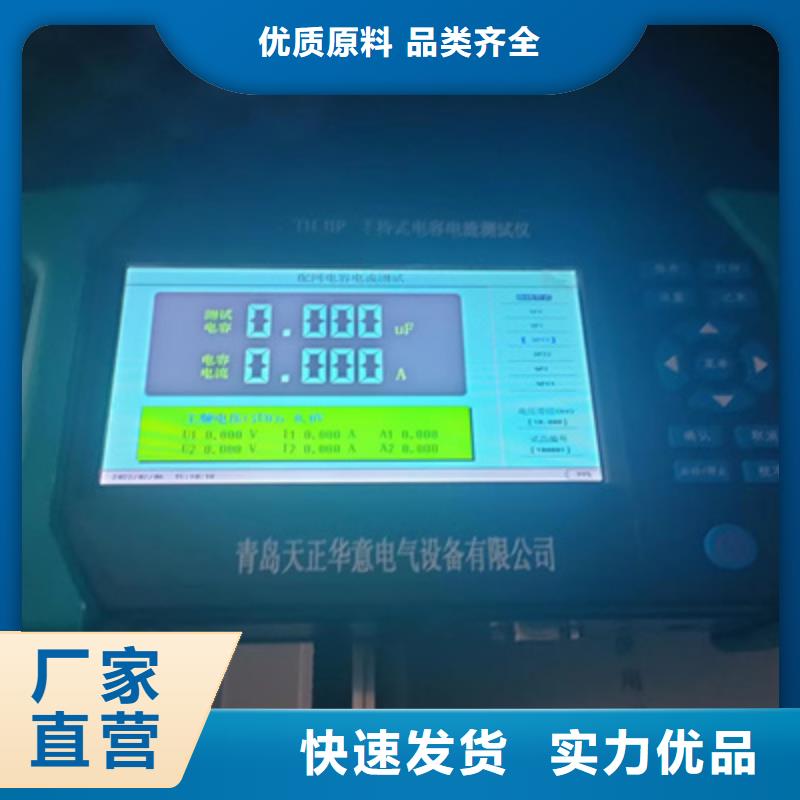

黃南電容電流測試儀操作使用說明所有測試線接好以后，打開電源開關，儀器初始化后進入“開機界面”屏（見圖13）。1、參數設置圖13 主菜單接線方式可以設置為1PT、3PT、3PT1、3PT2、4PT、4PT1六個中的一個。電壓等級設置位線路的電壓等級如 10KV、35KV等。試品編號設置實驗標記，方便以后將歷史數據對應到相應的變電站。按上下左右鍵選擇相應的選項，按“確認”鍵進入所選功能。 設置完成按“啟動/停止”，進行測試。2、數據測試圖14 參數設置上圖中，黑框中顯示的測試電容為配網線路三相對地電容的總和，電容電流為此對地電容值折算到額定電壓下的電容電流值。下面顯示的開口三角電壓，為實際上開口三角處的工頻電壓值，這個電壓值過高會影響測量精度。U1U2I1I2A1A2這些值為測試過程數據。3、歷史數據按“記錄”切換到“歷史記錄”屏幕見圖16。按上下鍵切換顯示的歷史數據，按存儲建將數據保存到U盤。圖16 測量記錄查詢4 實時時鐘設置按“設置”按鍵均可打開如下圖所示參數設置界面。用戶可以通過此界面設置背光亮度，電量顯示方式（電壓值/百分比）還可以進行時間設置。時間設置完畢需要確認才能保存。“語言選擇”可以改變界面顯示語言，有中文和英文兩個選擇項，改變語言需要重啟設備才能完全生效。見圖17。圖17 實時時鐘設置八、注意事項1 使用儀器時請按本說明書接線和操作。2 接地端子應就近可靠接地。3 測試開始前請輸入正確的參數設置。4 測量過程中如果電流輸出端子無電流輸出，請檢查接線。5 當零序3U0電壓過高時，如果正在進行電容電流測量過程，則自動停止測量過程；如果未啟動測量，則不能啟動測量過程，直至零序3U0電壓降低至范圍。6為了確認電容電流測試儀是否正常，可以在PT不帶電的情況下對測試儀進行檢驗和校準。檢驗方法如下：取一個10kV（其他電壓等級亦可）的PT，在高壓端接入一個已知電容量的電容（耐壓大于100V即可），將二次側主繞組a-x端（電壓為）與測試儀的電流輸出端連接，即從a-x端進行測量。設置儀器的“額定高壓”為“10kV”（其它電壓等級PT，按照PT電壓等級設置）、“PT方式”設置為“1PT”，開始測量過程。如果測量結果和已知電容的電容量一致，說明該儀器工作正常、測量準確，可以用于現場測量。

黃南電容電流測試儀功能特點本儀器在不拆線的情況下測量成組并聯電容器的單個單相電容及同時測量包括△、Y型、YN型等在內的三相電容器并判斷電容器的不平衡性；同時可以測量各種電抗器的電感量。儀器可顯示并打印、保存包含電壓、電流、相位等在內的原始測試數據，便于被試品分析。儀器采用800X480七寸工業級高亮觸摸屏，陽光下可視，內置電子版接線說明，使用說明，操作簡便。49Hz交流測量，測量精度更高、抗干擾能力更強；外置電流鉗具備反向自動修正功能，電流鉗方向不影響測試數據和測試結果；儀器可存儲上萬組測試數據，并配備微型打印機、USB接口，可實現測試數據及歷史存儲數據的打印及U盤數據導出；儀器采用內置高密度高容量進口電池組供電，提高戶外操作的便攜性；儀器在測試過程中會經過預檢并具備過流保護功能，電源輸出短路不會損壞設備。3.技術指標工作電源： 220V/50Hz與42V/7000maH鋰電雙供電試驗電壓：0.1V～50V 150VA測量范圍： 電容 0.01uf～5000uf（1%讀數+0.01uf）電感：0.1mH～50H（1%讀數+0.02mH）電阻：0～50K（1%讀數+0.03Ω）電流：0～3A（0.5%讀數+0.1mA）電壓：0～50V（0.5%讀數+0.1V）小分辨率：電容 0.001uf電感 0.01mh電阻 0.01Ω電流 0.01mA電壓 0.1mV環境溫度 ：-20℃-60℃儀器重量： 4kg外形尺寸：350mmX250mmX15mm

<黃南>天正華意電氣設備有限公司 導通檢定裝置2023已更新(今日/內容)

黃南電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變如下：圖12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

<黃南>天正華意電氣設備有限公司
導通檢定裝置2023已更新(今日/內容) <黃南>天正華意電氣設備有限公司

黃南電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

黃南電容電流測試儀從變壓器中性點測量配網電容電流的方法1、測量方法說明及測量特點變壓器中性點異頻信號注入法與補償電容器組中性點異頻信號注入法類似，具備補償電容組中性點異頻信號注入法的所有特點。注：變壓器中性點異頻信號注入法，需要一個外置單相電磁式電壓互感器，為了提高測量精度，可選用精度較高的電壓互感器，電壓互感器變比為（UL電壓互感器額定高壓）；測試儀的參數設置中“PT方式”應選擇“1PT”。2、測量原理變壓器中性點異頻信號注入法測量原理如見圖5。圖5變壓器中性點異頻信號注入法原理圖圖5中：PT：外接單相電磁式電壓互感器Tr：變壓器35kV側繞組，或是10kV系統的接地變，O為變壓器中性點Ca、Cb、Cc：系統三相對地電容AX、ax： PT的一、二次繞組，電壓互感器變比為（UL電壓互感器額定高壓）3、測量步驟1 查看不接地系統的接線方式和運行方式，系統所有線路均已投入。2 現場已配置消弧線圈的，根據接線方式和運行方式，退出與被測系統有電氣聯系的所有消弧線圈。3 外置單相電壓互感器置于絕緣墊上，高壓尾端、低壓尾端和外殼分別一點接地。4 將電容電流測試儀的電流輸出端與單相電壓互感器二次繞組相連。儀器置于絕緣墊上，且與互感器的距離不小于2m（10kV）和3m（35kV），電容電流測試儀外殼應可靠接地。5將單根耐壓電纜一端與外置的單相電壓互感器高壓端相連。在變壓器中性點隔離開關處，利用絕緣操作桿將電纜的另一端與該變壓器中性點相連。無中性點隔離開關的變壓器可在其它操作方便處將電纜與中性點相連。連接部位需可靠接觸。6 單相電壓互感器周圍設置圍欄，圍欄與互感器的距離不小于0.7m（10kV）、1m（35kV），向外懸掛“止步、高壓危險”標示牌。7 測試人員位于絕緣墊上開始測試。
