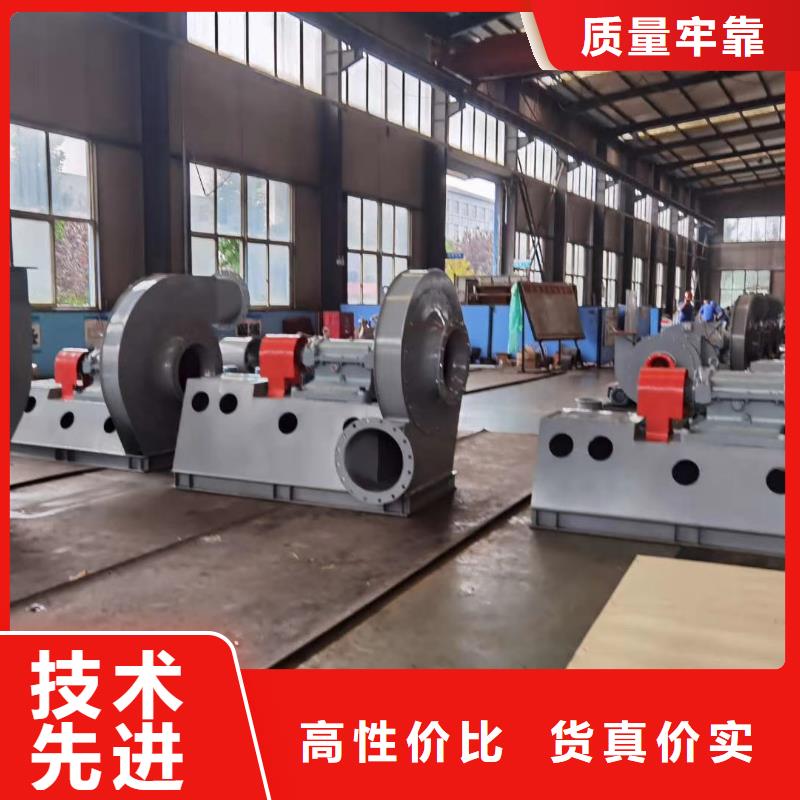

安徽離心風機 Y5-48型鍋爐離心引風機是為燃用各種燃質并配有消煙除塵裝置的1t/h~20t/h工業鍋爐配套設計的，凡進氣條件相當，性能相近者均可選用，但 溫度不得超250℃，在引風機前必須加裝效率不得低于85％的除塵裝置，以降低進入風機的煙氣含塵量，提高風機壽命。 型 式 1. 引風機制成單吸入，機號有№4、5、6.3、8、10、12.5六種。 2. 引風機可制成左旋或右旋兩種。從電機一端正視，如葉輪順時針旋轉則稱右旋風機，以“右”表示，反之，稱左旋風機，以“左”表示。 3. 風機的出口位置以機殼的出風口角度表示，“左”、“右”均可制成0°、45°、 90°、135°、180°、225°六種角度。 結 構 目前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需引風機的風量、風壓差異較大。為了適應上述情況，考慮到風機的經濟性，均采用三角皮帶（C式）傳動，這樣不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機系列和機號，而且也便于使用單位根據實際情況，選擇不同轉速，以獲得所需風量和風壓。 本風機由葉輪、機殼、進風口、調節門、傳動組等部分組成： 葉 輪 — 有后傾平板葉片12片，材料為16Mn，焊接于弧錐形輪蓋與平板形 中間，經靜、動平衡校正，運轉平穩，強度高。 機 殼 — 用鋼板焊接成蝸殼形整體。№8以上“左”、“右”轉通用。在蝸板上 還開有清灰門，便于堆積在葉片上和機殼內的積灰，保證葉輪的平衡性和氣動性能。 進風口 — 做成收斂式流線型整體結構，用螺栓固定于機殼入口一側。 調節門 — 調節門為花瓣形，№4~6.3為9片，№8以上為11片，軸向安裝于進風口前，由于采用了外部傳動結構，傳動靈活方便。調節范圍由0°（全開）到90°（全閉）。調節門的搬把位置從進風口方向看在右側。對“右”旋風機，搬把從下往上是由全閉到全開方向；對“左”旋風機，搬把從上往下是由全閉到全開方向。為使調節門各部正常工作，必須很好的潤滑。潤滑脂采用二硫化鉬高溫（260℃）潤滑脂，風機在高溫運轉時仍能保證潤滑作用。 傳動組 — 由主軸、軸承箱、皮帶輪等組成。主軸由優質鋼制成，采用滾動軸承，水冷整體軸承箱，因此，必須加裝輸水管，耗水量隨環境溫度不同而異，一般按0.5~1m3/h考慮。軸承箱裝有溫度計和油位指示器，潤滑油采用30＃機油，加油量按油位標志實施。 性 能 與 選 擇 本樣本只給№10樣機的無因次性能表及曲線，由給出的無因次性能表或曲線計算№10以上的風機有因次性能。 由無因次參數計算有因次參數的公式為： （m3/h） （kW） （kW） 式中： （kW） 山東臨風科技 孫成利
