黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀工作環境宜無粉塵，通風良好，測試儀采用自然風冷，若通風條件不好，易引起儀器損壞。測試儀工作時后面板與墻壁保持至少30cm的距離。7. 遠離精密儀器——當本儀器高壓輸出時，被測物測試點處會產生電暈放電，發射射頻電磁波，干擾精密儀器工作。2.4 拆封和檢查首先檢查產品銘牌，確定機型與訂單相符；然后對照 “裝箱單”核對包裝箱中物品是否齊全，若包裝箱中物品與“裝箱單”所列內容不符，請與青島天正華意儀器客服中心或經銷商聯系。如果收到儀器時包裝箱有破損，請檢查儀器的外觀有無變形、刮傷，或面板損壞等。如果有損壞，請立即通知青島天正華意儀器客服中心或其經銷商。我們的客服中心會為您修復或更換新機。在未通知青島天正華意或其經銷商前，請不要立即退回產品。為了防止意外觸電的發生，請不要自行打開儀器上蓋。如果儀器有異常情況發生，請尋求青島天正華意公司或其指定經銷商的技術支持。2.5 首次上電檢查在確認本儀器完好無損并安裝到工作位置后，請按如下步驟進行檢查：1. 只接通本儀器的電源線，不接其他任何測試線，打開測試儀電源開關；2. 儀器進入功能選擇界面后，選擇F菜單開始測試進入產品測試界面，直接按START鍵進行測試，測試狀況若如下所述：a. 接地因開路而報警；b. 絕緣顯示電阻＞200GΩ；c. 耐壓顯示較小擊穿電流或零值；則表明儀器基本正常；可參照第四章的操作說明對儀器進行更細致地檢查。3. 首次開啟儀器，若無顯示，請檢查并確認電源線連接良好；啟動測試過程中，若有不啟動、無按鍵響應或無繼電器動作聲響等現象，請尋求青島天正華意公司或指定經銷商的技術支持。2.6 其他測試站安排工作位置工作站的位置安排必須在一般人員非必經之處所。 如果工作站位置選定無法作到將工作站與其它部門隔開時，應特別標明”高壓測試站”，非專職人員不得進入。如果高壓測試站與其它工作站非常接近時，必須特別注意問題。 在高壓測試時，必須特別標明”危險！高壓測試進行中非工作人員請勿靠近”。輸入電源本儀器必須有良好的接地，以及將設備地線與電源接妥，并確認電源極性及低電阻的地線回路。 測試站電源必須有單獨的開關，一旦有緊急事故發生時，應立即關閉電源，再進入處理事故。

<黑龍江>天正華意電氣設備有限公司

黑龍江水內冷發電機絕緣測試儀智能絕緣電阻測試儀一、概述電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供保障。我公司依照電力標準化規程特推出xxx智能絕緣電阻測試儀（以下簡稱xxx），對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。xxx短路電流大于3mA克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。xxx采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用先進的單片機控制流程，人機界面對話，攜帶方便，操作簡單；內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。本儀器可以自動顯示當前時間，保存歷史測試數據及時間，為試驗人員提供了極大的方便。本儀器是一種新型智能化儀表，是試驗人員的選擇。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

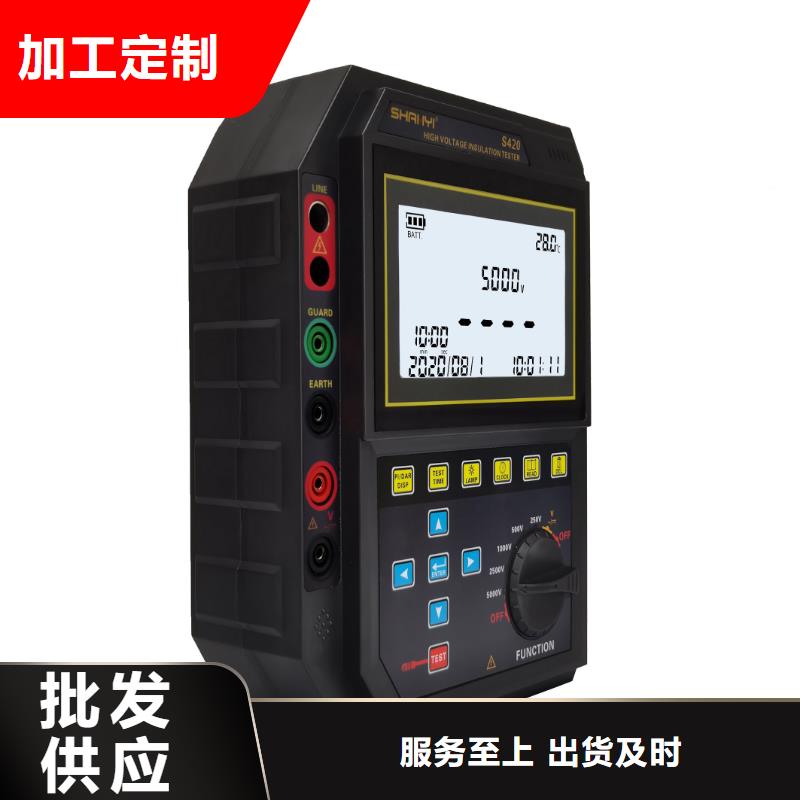

黑龍江水內冷發電機絕緣測試儀將旋轉開關轉到檔，然后按VSEL鍵選擇要過行測試的電壓值。 接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，如圖，按下TEST測試鍵。LCD 顯示測量值。測量后顯示值固定不變后讀取絕緣電阻值。6．GUARD保護線的使用 測量電纜的絕緣電阻時，覆蓋表面的泄漏電流通過絕緣體內部與電流匯合，造成絕緣電阻值誤差的產生。為避免此種現象的發生，如下圖所示，使用保護線（任何導電性裸線）將泄漏電流流經部分卷起來，連接到保護端口后，泄漏電流不流過指示計，可準確測量絕緣體的絕緣電阻。請使用附件的保護測試線連接保護端口。7．極化指數（PI）和吸收比(DAR) 7.1極化指數（PI）和吸收比（DAR）作用：極化指數（PI）和吸收比（DAR）是檢查絕緣體的泄漏電流的時間是否增加的試驗。確認施加時間的同時泄漏電流沒有增加。儀表自動計算極化指數PI和吸收比DAR值，作為判斷絕緣性能的判斷，極化指數PI和吸收比DAR都表示被測物承受測量電壓后一段時間內絕緣電阻的變化情況。7.2極化指數（PI）和吸收比（DAR）區別：對于一般的絕緣體測試，如外殼絕緣、工具手柄等一般在較短時間能測試出隨施加電壓時間增加漏電流是否增加情況，所以一般用較短時間的試驗就能測試出來，短時間測試的絕緣電阻比值DAR稱為吸收比（具體測試時間見下面公式），但對于大容量和吸收過程較長的被測品，如變壓器、發電機、電纜、電容器等電氣設備，有時吸收比值（DAR）尚不足以反映吸收的全過程，可采用較長時間的絕緣電阻比值，即10分鐘時的絕緣電阻(R10min)與l分鐘時的絕緣電阻(R1min)的比值PI來描述絕緣吸收的全過程，PI稱為極化指數，

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀?工作場所必須使用絕緣材質的工作桌或工作臺，操作人員和被測體的間不得使用任何金屬。在設計工作場所時，不允許出現需要操作人員跨越待測物去操作測試儀器的現象。工作場所必須保持整齊、干凈。不使用的儀器和測試線請放到固定位置，一定要讓所有人員都能立即分辨出在測件、待測件和已測件。測試站及其周邊不能含有可燃氣體及腐蝕性氣體，不能在易燃物質旁使用測試儀。?操作人員規定本系列測試儀的操作具有危險性，誤操作時會造成人員的傷害，這種傷害甚至是有生命危險的，因此使用人員必須先經過培訓，并嚴格遵守用戶手冊。1.3 操作規定本系列測試儀輸出5kVAC高壓，測試時必須注意以下事項和規定，否則將危及生命！?禁止操作禁止重復開關機，每次開關機應間隔30s以上。禁止擅自打開機殼，測試儀必須由經過培訓合格的工程師或技術員維護。?測試中注意事項操作人員必須佩戴絕緣手套。如果暫時離開操作區域或并不馬上進行測試，必須關斷電源。測試過程中，禁止碰觸儀器測試端和被測體，以免觸電。操作人員必須確定能夠完全自主掌握測試儀的控制開關和遙控開關。遙控開關不用時，請取下。非合格的操作人員和不相關的人員應遠離高壓測試區。必須將本測試儀的接地端子與大地可靠連接。只有在測試時才連接高壓測試線，不用的時候請及時取下，取用測試線（鉗）必須握在絕緣部分，禁止直接觸摸高壓輸出端（鉗）。萬一發生異常，請立即按STOP鍵，停止測試，并關閉電源。?必須記著下列要點非合格的操作人員和不相關的人員應遠離高壓測試區。隨時保持高壓測試區在和有秩序的狀態。在高壓測試進行中不碰觸測試對象或任何與被測物有連接的對象。萬一發生任何問題，請立即關閉高壓輸出。在直流耐壓測試后，必須先妥善放電，才能進行拆除測試線的工作。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀3極化指數（PI）和吸收比（DAR）測試極化指數（PI）和吸收比測試(DAR)只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。將旋轉開關轉到檔，然后按100V或250V或500V或1KV或2.5KV或5KV鍵選擇要過行測試的電壓值。 按MODE鍵設置相應模式，LCD左下角顯示“10:01m”為極化指數模式，顯示“60:15S”為吸收比模式15秒模式，顯示“60:30S”為吸收比模式30秒模式，小數字不顯示任何東西的為絕緣電阻測量模式。接地線(黑)一端連接儀表連接EARTH端另一端連接被測回路接地端。高壓棒測試線(紅)一端連接儀表LINE端另一端頭部接觸被測電路，按下TEST測試鍵。LCD 顯示測量值，測量后顯示值固定不變后讀取吸收比或者極化指數值。待測試完成后按查看吸收比或者極化指數值的除數（比如“60:15S”模式下60S的值）按鍵查看吸收比或者極化指數值的被除數（比如“60:15S”模式下15S的值）。再次按按鍵返回。7.4極化指數（PI）和吸收比（DAR）應用：在工程上，絕緣電阻和吸收比(或極化指數)能反映發電機、油浸式電力變壓器等設備絕緣的受潮程度。絕緣受潮后吸收比(或極化指數)值降低(如圖1)，因此它是判斷絕緣是否受潮的一個重要指標。應該指出，有時絕緣具有較明顯的缺陷(例如絕緣在高壓下擊穿)，吸收比或極化指數值仍然很好。吸收比或極化指數不能用來發現受潮、臟污以外的其他局部絕緣缺陷。極化指數參考判定值：極化指數以下判定良好要注意不良吸收比參考判定值：吸收比以上以下判定良好不良8．背光控制開機后，按鍵可以開啟或關閉背光，背光功能適合于昏暗場所。每次開機默認背光關閉。報警設置開機后，長按鍵，開啟、關閉報警功能。長按“MODE”鍵可以設置電阻報警值，通過按或鍵改變當前數字大小，再長按“MODE”鍵保存退出。當測量電壓值大于報警臨界設定值或者絕緣電阻值小于報警臨界設定值并已開啟報警功能，儀表閃爍符號，并發出“嘟--嘟--嘟--”報警聲。電壓報警設置值為600V，絕緣電阻報警設置值為9999MΩ。如下圖數據鎖定/存儲開機后測量完成，短按“MEM”鍵鎖定當前顯示數據，并自動編號存儲，若存儲已滿，儀表顯示“FULL”符號。如下圖：測量數據為1258MΩ，短按“MEM”顯示存儲為第3組數據。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察 <黑龍江>天正華意電氣設備有限公司

黑龍江水內冷發電機絕緣測試儀 主要技術性能準確度：±(10％＋5字) 測量范圍：0.1M～200GΩ顯示方式：數字和模擬指針雙顯。 溫度測量：-25℃～125℃試驗電壓范圍：0.5Kv ，1KV，2.5KV短路電流：≧20mA 測量時間：1分鐘～10分鐘（與測量方式有關）工作電源：180～270VAC 50Hz/60Hz±1％ (市電或發電機供電)工作環境：溫度-10～40℃，相對濕度20～80％。三、操作部件功能1.線路 接線端“線路”為高壓輸出端，稱為線路端，由高壓電纜引至被測線端，例如接至電機繞組。2.匯水管 接線端接到發電機的匯水管上。3.機座 接線端接在發電機的機座上。4、注意事項及其它請注意，L為高壓端！E為地端必需接大地！ 四、操作方法初始設置畫面（圖一）4.1 測量圖標 處于選中狀態，下面顯示2.5KV表示測量電壓。1）按增大，減小鍵 增大/減小測試電壓2）按功能鍵在可以使 測量圖標 時鐘圖標 存儲圖標 設置圖標 循環處于選中狀態3）按確定鍵1秒以上，啟動測量，顯示測量畫面（圖二）顯示測量畫面（圖二）2.5kV 表示測試電壓250G 表示測量的瞬時值01’07” 表示測量過程中的時間表示測量15秒 的數值01 表示測量1分鐘 的數值 表示測量10分鐘 的數值DAR 吸收比 DAR ＝ R60s/R15s PI 極化指數 PI ＝ R10m/R60s 4）測量過程按確定鍵，測量結束，顯示放電畫面（圖三）放電畫面（圖三）639V放電過程的瞬時電壓。在這個時候一定不要接觸試品和測量線！等待放電完畢，建議用戶對試品進行人工放電。

黑龍江水內冷發電機絕緣測試儀工作環境宜無粉塵，通風良好，測試儀采用自然風冷，若通風條件不好，易引起儀器損壞。測試儀工作時后面板與墻壁保持至少30cm的距離。7. 遠離精密儀器——當本儀器高壓輸出時，被測物測試點處會產生電暈放電，發射射頻電磁波，干擾精密儀器工作。2.4 拆封和檢查首先檢查產品銘牌，確定機型與訂單相符；然后對照 “裝箱單”核對包裝箱中物品是否齊全，若包裝箱中物品與“裝箱單”所列內容不符，請與青島天正華意儀器客服中心或經銷商聯系。如果收到儀器時包裝箱有破損，請檢查儀器的外觀有無變形、刮傷，或面板損壞等。如果有損壞，請立即通知青島天正華意儀器客服中心或其經銷商。我們的客服中心會為您修復或更換新機。在未通知青島天正華意或其經銷商前，請不要立即退回產品。為了防止意外觸電的發生，請不要自行打開儀器上蓋。如果儀器有異常情況發生，請尋求青島天正華意公司或其指定經銷商的技術支持。2.5 首次上電檢查在確認本儀器完好無損并安裝到工作位置后，請按如下步驟進行檢查：1. 只接通本儀器的電源線，不接其他任何測試線，打開測試儀電源開關；2. 儀器進入功能選擇界面后，選擇F菜單開始測試進入產品測試界面，直接按START鍵進行測試，測試狀況若如下所述：a. 接地因開路而報警；b. 絕緣顯示電阻＞200GΩ；c. 耐壓顯示較小擊穿電流或零值；則表明儀器基本正常；可參照第四章的操作說明對儀器進行更細致地檢查。3. 首次開啟儀器，若無顯示，請檢查并確認電源線連接良好；啟動測試過程中，若有不啟動、無按鍵響應或無繼電器動作聲響等現象，請尋求青島天正華意公司或指定經銷商的技術支持。2.6 其他測試站安排工作位置工作站的位置安排必須在一般人員非必經之處所。 如果工作站位置選定無法作到將工作站與其它部門隔開時，應特別標明”高壓測試站”，非專職人員不得進入。如果高壓測試站與其它工作站非常接近時，必須特別注意問題。 在高壓測試時，必須特別標明”危險！高壓測試進行中非工作人員請勿靠近”。輸入電源本儀器必須有良好的接地，以及將設備地線與電源接妥，并確認電源極性及低電阻的地線回路。 測試站電源必須有單獨的開關，一旦有緊急事故發生時，應立即關閉電源，再進入處理事故。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀尊敬的用戶：感謝您購買本公司智能絕緣電阻測試儀。在您初次使用該產品前，請您詳細地閱讀本使用說明書，幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，如果您有不清楚之處，請與公司售后服務部聯絡，我們會盡快給您答復。注 意 事 項?確認接線無誤（注：測試線禁止拖地）后開機測試，“高壓輸出”燈亮表示有高壓輸出，此時嚴禁碰觸高壓線！測試過程中嚴禁拔插測試線或是短接輸出，以免危及人身和損壞儀器。?使用儀表內部電池測量時顯示暗淡或開機不顯示，表示電池電量不足，應及時關儀器并充電。注意：測試顯示電壓超出選擇的額定電壓很大時，并長時間不能穩定時請不接負載測試看電壓是否正常。如果還不正常請充電，充電充滿再次空測試電壓，電壓不正常便是電力不足及時充電。本手冊內容如有更改，恕不通告。沒有武漢海山電子儀器公司的書面許可，本手冊任何部分都不許以任何（電子的或機械的）形式、方法或以任何目的而進行傳播。

<黑龍江>天正華意電氣設備有限公司

黑龍江水內冷發電機絕緣測試儀智能絕緣電阻測試儀一、概述電力試驗規程對眾多的電力設備如：電纜、電機、發電機、變壓器、互感器、高壓開關、避雷器等要求做一系列的絕緣性能試驗，首先是要做絕緣電阻測試。近年來隨著電力事業的飛速發展大容量設備的使用不斷增加，用普通的兆歐表無法檢測其絕緣性能。在測試大容量電力設備的絕緣電阻時，絕緣電阻值和加壓的時間有關，加壓時間越長，絕緣阻值越高，這種現象叫絕緣的吸收現象。要了解被試品的絕緣性能必須首先對其做吸收比和極化指數試驗，為下一步的泄漏、介質損耗、局部放電等，絕緣性能試驗提供保障。我公司依照電力標準化規程特推出xxx智能絕緣電阻測試儀（以下簡稱xxx），對電力設備進行絕緣、吸收比、極化指數試驗，為系列絕緣試驗提供前期準確判斷。由于充電電流直接影響到大容量容性試品的絕緣值測試，因此需要大的充電電流，充電能力越強吸收比測試值就越接近真實值。xxx短路電流大于3mA克服了普通型兆歐表短路電流小，測試不準確、易受干擾等弊端。xxx采取適時電壓電流采樣做除法運算，所以在測試時即便電壓發生變化，由歐姆定理計算得到的電阻值也是準確的。該表采用先進的單片機控制流程，人機界面對話，攜帶方便，操作簡單；內附高性能大容量充電電池，交直流兩用，并設有欠壓保護和電池過充保護。本儀器可以自動顯示當前時間，保存歷史測試數據及時間，為試驗人員提供了極大的方便。本儀器是一種新型智能化儀表，是試驗人員的選擇。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，短路電流值高，輸出電壓等級多（有四個電壓等級）。工作原理為由機內電池作為電源經DC/DC變換產生的直流高壓由E極出經被測試品到達L極，從而產生一個從E到L極的電流，經過I/V變換經除法器完成運算直接將被測的絕緣電阻值由LCD顯示出來。2、儀表電路框圖如圖所示：3、儀表使用范圍本儀表是電力、郵電、通信、電纜機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。二、功能特點本表具有以下特點：1、輸出功率大、帶載能力強，抗干擾能力強。本表外殼由高強度鋁合金組成，機內設有等電位保護環和四階有源低通濾波器，對外界工頻及強電磁場可起到有效的屏蔽作用。對容性試品測量由于輸出短路電流大于1.6mA，很容易使測試電壓迅速上升到輸出電壓的額定值。對于低阻值測量由于采用比例法設計故電壓下落并不影響測試精度。2、本儀表不需人力作功，由電池供電，量程可自動轉換。一目了然的面板操作和LCD顯示使得測量十分方便和迅捷。3、本表輸出短路電流可直接測量，不需帶載測量進行估算。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀 水內冷直流高壓發生器操作步驟及注意事項5.4.1 按照使用說明書接好試驗回路接線5.4.2 定子繞組絕緣合格后，測一下匯水管對地電阻值，如阻值大于10KΩ可正常試驗。如小于10KΩ則在讀取泄漏電流時需用說明書上的公式換算一下，微安表內阻為1KΩ。接至發電機試驗繞組的高壓引線需注意高壓絕緣距離，如高壓引線耐壓（指拖地電纜）不夠或者對周圍物體的絕緣距離不夠容易引起放電，有損壞試驗設備及發電機的可能。5.4.3 上述兩項準備好以后即可開機做試驗。5.4.3.1 接通電源；5.4.3.2 開機，參數設置；5.4.3.4 按紅燈；5.4.3.5開始升壓，升到額定試驗電壓點后按面板上計時黃色按扭，計時器在還有5秒時會提示蜂鳴器響，（由于水流關系，微表讀數會有變動，是正?，F象，各試驗點均讀中間值即可，再升壓至下一個試驗電壓節點，按計時按鈕，時間到后，如此重復直到完成試驗后關機放電?！?：在升壓過程中，要注意電壓與總電流（mA）之間的關系。如：所用設備為60kV/200mA機，升壓在6kV時總電流不應超過20mA，各試驗電壓等級以此類推：如電流偏大可改善水電導率（盡量控制在1μs/cm以下）及水溫度（控制在35攝氏度以下）。如果強行在低電壓大電流狀態下使用，則對試驗設備有損害。如：做電位外移試驗時達到20kV/90mA（因三相一起帶，總電流偏大，實際20kV時不宜超過66mA）較容易損壞試驗設備。這時應首先處理水質，如果水質無法達到要求，可考慮增大試驗設備容量（20kV/90mA這種情況買60kV/300mA設備即可正常試驗）。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

黑龍江水內冷發電機絕緣測試儀 水內冷直流高壓發生器操作步驟及注意事項5.4.1 按照使用說明書接好試驗回路接線5.4.2 定子繞組絕緣合格后，測一下匯水管對地電阻值，如阻值大于10KΩ可正常試驗。如小于10KΩ則在讀取泄漏電流時需用說明書上的公式換算一下，微安表內阻為1KΩ。接至發電機試驗繞組的高壓引線需注意高壓絕緣距離，如高壓引線耐壓（指拖地電纜）不夠或者對周圍物體的絕緣距離不夠容易引起放電，有損壞試驗設備及發電機的可能。5.4.3 上述兩項準備好以后即可開機做試驗。5.4.3.1 接通電源；5.4.3.2 開機，參數設置；5.4.3.4 按紅燈；5.4.3.5開始升壓，升到額定試驗電壓點后按面板上計時黃色按扭，計時器在還有5秒時會提示蜂鳴器響，（由于水流關系，微表讀數會有變動，是正常現象，各試驗點均讀中間值即可，再升壓至下一個試驗電壓節點，按計時按鈕，時間到后，如此重復直到完成試驗后關機放電?！?：在升壓過程中，要注意電壓與總電流（mA）之間的關系。如：所用設備為60kV/200mA機，升壓在6kV時總電流不應超過20mA，各試驗電壓等級以此類推：如電流偏大可改善水電導率（盡量控制在1μs/cm以下）及水溫度（控制在35攝氏度以下）。如果強行在低電壓大電流狀態下使用，則對試驗設備有損害。如：做電位外移試驗時達到20kV/90mA（因三相一起帶，總電流偏大，實際20kV時不宜超過66mA）較容易損壞試驗設備。這時應首先處理水質，如果水質無法達到要求，可考慮增大試驗設備容量（20kV/90mA這種情況買60kV/300mA設備即可正常試驗）。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

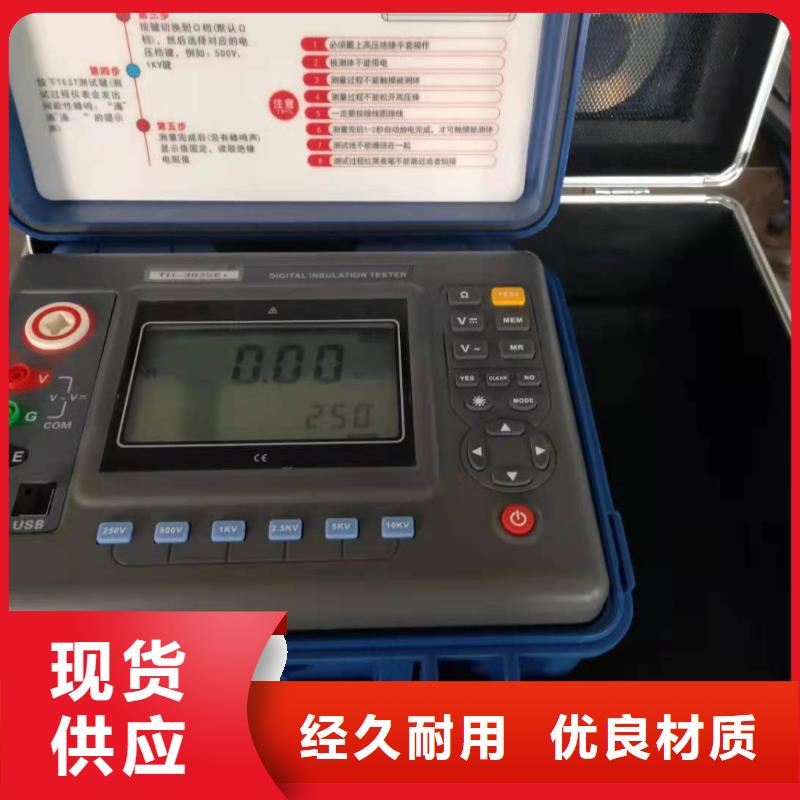

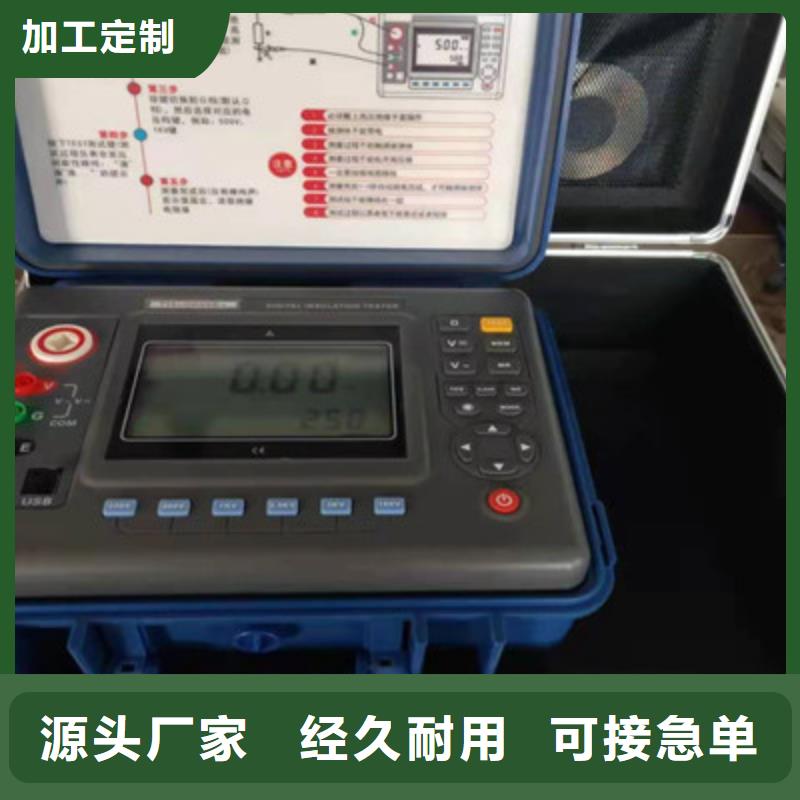

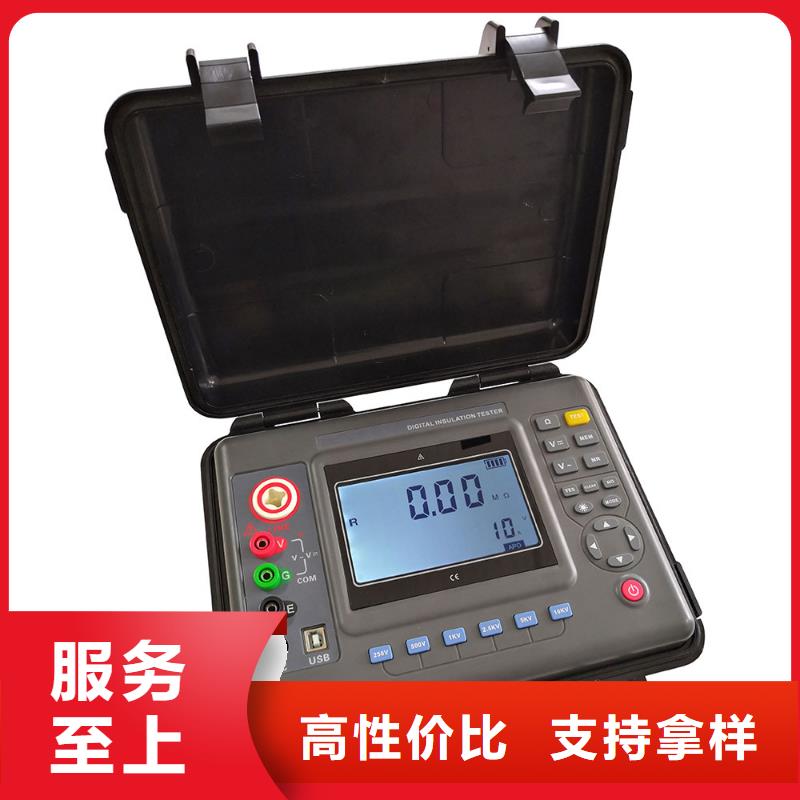

黑龍江水內冷發電機絕緣測試儀規則及注意事項感謝您購買了本公司數字式高壓絕緣電阻表，在你初次使用該儀器前，為避免發生可能的觸電或人身傷害，請一定：詳細閱讀并嚴格遵守本手冊所列出的規則及注意事項。任何情況下，使用本儀表應特別注意。本儀表根據IEC61010規格進行設計、生產、檢驗任何情況下，使用本儀表應特別注意。測量時，移動電話等高頻信號發生器請勿在儀表旁使用，以免引起誤差注意本儀表機身的標貼文字及符號。 使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使 測量過程中，嚴禁接觸裸露導體及正在測量的回路確認導線的連接插頭已緊密地插入儀表接口內請勿在易燃性場所測量，火花可能引起爆炸儀表在使用中，機殼或測試線發生斷裂而造成金屬外露時，請停止使用請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表給儀表更換電池時，請確認測試線已移離儀表，儀表處于關機狀態 儀表顯示電池電壓低符號應及更換電池否則會引地誤差電池蓋打開時，及打雷時，請勿進行測量注意本儀表所規定的測量范圍及使用環境。使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理儀表及手冊中的警告標志，使用者必須嚴格依照本手冊內容進行操作。?儀表輸出高壓請務必連接好測試線手離開測試線后才按測試鍵進行測試否則有觸電危險簡介數字絕緣電阻表又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。數字絕緣電阻表由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有5個電壓等級）。?額定絕緣測試電壓范圍100～2500V絕緣電阻測量范圍0.01MΩ～200GΩ。直流電壓測量范圍0～1000V交流電壓測量范圍0～750V。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察 <黑龍江>天正華意電氣設備有限公司

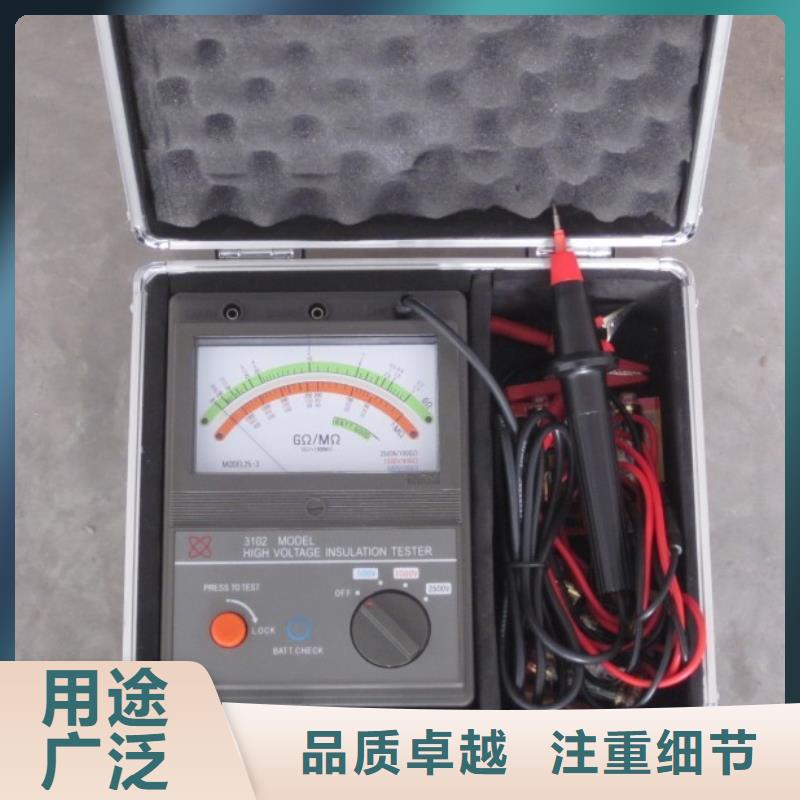

黑龍江水內冷發電機絕緣測試儀電池檢查及更換儀表在接通電源工作時，顯示屏若顯示“ ”欠壓符號，表示電池電量不足，應更換新電池。4.2 測試將儀表E端接試品的接地端（或一端），L端接試品的線路端（或另一端）。將選擇開關置所需的額定電壓位，顯示屏首位顯示“1”，表示工作電源接通。按一下高壓開關按鈕，高壓指示燈點亮，顯示屏上顯示的數值就是被測試品的絕緣電阻值。當試品的絕緣電阻值超過儀表量程的上限值時，顯示屏首位顯示“1”，后三位熄滅。注：測量時，由于試品有吸收、極化過程，絕緣值讀數逐漸向大數值漂移或有一些上下跳動，系正?，F象。4.3 G端（保護環）的使用測量高絕緣電阻值時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到儀表的G端，以試品表面泄漏電流引起的測量誤差，保障測試準確。4.4 關機讀數完畢，先按高壓開關關斷高壓，高壓指示燈熄滅；再將旋鈕擰至OFF關閉電源。對電容性試品還應將試品上的剩余電荷放完，再拆下測試線，以免電擊傷人。本儀器性能符合國際標準 IEC61010-1：2001。本儀器執行標準 Q/BY 003-2002。1 性能特點 適于在各種電氣設備的維修、試驗及檢定中作絕緣測試。 31/2LCD大屏幕數字顯示，分辨率高讀數方便 有四種額定絕緣測試電壓，負載能力強。 操作便捷，攜帶方便，準確、可靠、穩定。 低耗電、12V/1.8AH鋰電池供電，使用時間長。（或采用交流AC220V供電 電池電壓不足，有欠壓標志符 具有防震、防塵、防潮結構，適應惡劣工作環境。 保護功能完善，能承受短路和被測電器殘余電壓沖擊。

黑龍江水內冷發電機絕緣測試儀操作方法1．開關機將功能選擇鍵旋轉到相應檔位實現開機，旋轉到OFF位置關機。開機后右下角顯示“APO”，15分鐘后自動關機，關機后旋轉到OFF檔重新開機。2．電池電壓檢查開機后，如果LCD顯示電池電壓低符號“ ”，表示電池電量不足，請及時更換電池。電池電力充足才能保證測量的精度。3．直流電壓測試輸入儀表直流電壓不能超過1000V。測量時將旋轉開關轉到檔位置，將紅表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時直流電壓值。4．交流電壓測試輸入儀表交流電壓不能超過750V。測量時將旋轉開關轉到檔位置，將紅表筆與V端端子相連，黑表筆與COM相連，LCD顯示實時交流電壓值。5．絕緣電阻測試絕緣電阻測試只能在不帶電的電路上進行，測試前請檢查測試線路導線是否完好，及被測電路是否帶電，線路帶電可能會損壞儀表并且影響測量精度。必須戴上高壓絕緣手套操作。絕緣電阻量程時，按測試開關后測試線頭部和被測回路中產生高壓，請注意避免觸摸。請務必將接地線（黑色）連接被測回路的接地端口。 測試以后請勿立刻觸摸電路。存儲的電荷可能導致觸電事故。 請勿立刻取下測試線，必須等放電完成后再碰觸被測回路。 絕緣電阻測試只能在不帶電的電路上進行，測試前應檢查測試導線是否良好，確認被測回路是否帶電。

<黑龍江>天正華意電氣設備有限公司 黑龍江水內冷絕緣電阻測試儀歡迎到廠實地考察

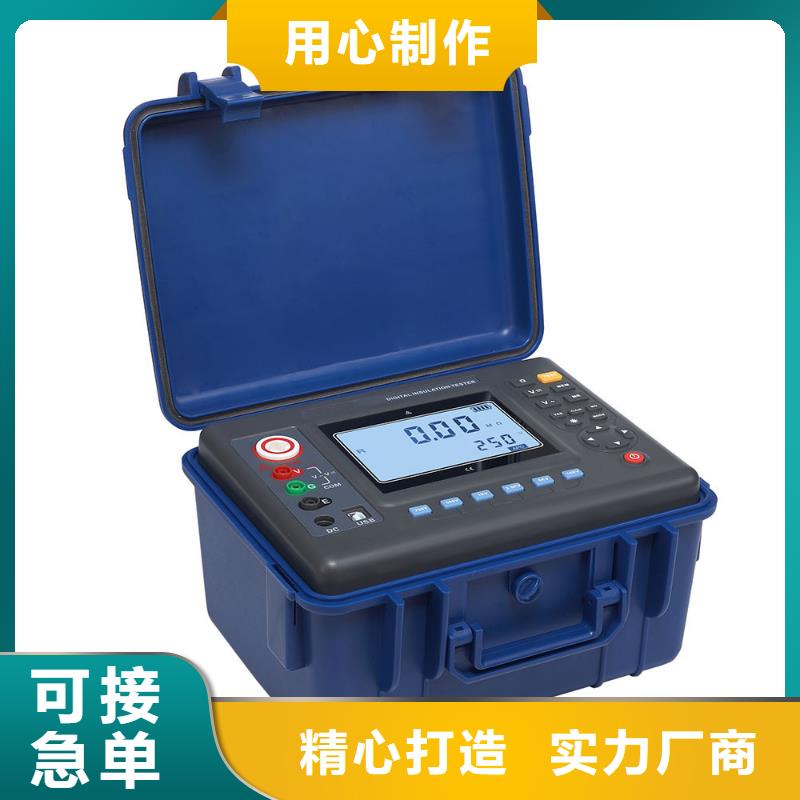

黑龍江水內冷發電機絕緣測試儀特點智能型高壓絕緣電阻測試儀，具有5個量程：500V 1000V 2500V 5000V 10000V，測試可達10TΩ?！?嚴格按照標準設計● 絕緣電阻量程10TΩ＠10kV● 短路電流可調節，可達5mA（可以訂制高達10mA短路電流產品）。● 自動顯示極化指數（PI）誘電吸收比（DAR）的測試值，可測試漏電流和電容量。● 抗干擾性能優越，在干擾電流達到2mA時，儀器仍然保證測試精度?！?容性試品快速放電，電纜測試時，無需要人工放電，儀器自動快速放電。● 2種電源方式：使用鋰離子電池供電，續航時間可達4個小時(10000V＠100M測試電阻)。 同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電?！?全中文顯示，中文提示操作，簡單明了，并且可以顯示絕緣電阻模擬柱?！?數字濾波功能，外部影響造成顯示值發生偏差時刻使用濾波功能減輕影響?！?完善的保護功能，并且備熔絲燒斷提示功能。3. 技術規格● 規格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 規格：測試，控制和檢驗用電氣設備IEC60529 IP64 （外盒合閉狀態）● 交流電源：220V±10％，50/60 HZ ，20 VA● 電池供電：16.8V鋰離子可充電蓄電池● 電池續航時間：10000V＠100M，約4小時 ● 尺寸（長x 寬x 高）：26cm x 20cm x 16cm● 重量：3kg● 測試電壓精度：標稱值的 到110％● 電流測試量程：10mA● 電流測量精度：5％＋0.2nA● 短路電流：2到5mA，可調節輸出 (可訂制10mA短路電流)● 電容測試量程：20uF● 電容測試精度：15％＋0.03uF● 電容試品放電速率： 從10000V到10V，0.5S/μF● 絕緣電阻測試量程和度 （溫度：23±5oC ， 相對溫度：45 – 75％RH）
