黑龍江用于高壓電纜介損測試儀

黑龍江介質損耗測試儀油杯簡介1.油杯結構圖二 油杯結構圖①油杯杯體，測量加壓極油隙③油杯內電極，測量測試極 內電極固定鈕⑤油杯內電極，測量屏蔽極 ⑥測試端⑦溫度接口2.油杯技術標準油杯采用三極式結構，完全符合GB/T 5654-2007標準，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響。3.油杯使用?裝入油杯：將油杯平穩放入儀器加熱爐內，保證油杯底部接觸良好，以便有良好電接觸和熱接觸，裝入后應將測試線接好，黑色線是信號測試線，白色是溫度測量線?取出油杯：必須在斷電情況下，先取下短的黑色、白色測量線后直接將油杯取出。4.拆裝油杯電極將內電極固定鈕④旋松后可將內電極全部取出；同樣，裝入內電極后應將內電極固定鈕④旋緊。5.裝入油樣將取出內電極的后油杯杯口朝上，然后將其向下輕斜約60度左右，再將裝有40ml被試油樣的量杯的杯口邊緣碰到油杯杯口內壁，接著量杯慢慢輕斜，緩慢將油倒入， 注意盡可能不要在油中夾入氣泡；完成后便可將內電極慢慢裝入油杯，然后打擰好內電極固定鈕，再將整個裝完油的油杯放入主機靜止15分鐘（這樣可很好的將大部分氣泡排出；如不靜止，將直接影響設備加壓情況以及數據的準確）；就可以運行主機。注意：內電極系非常精密部件，取出、裝入時一定動作緩慢，平穩，內外電極間不要碰撞，以防破壞表面，導致整個油杯報廢；6.油杯清洗?徹底清洗：測量前，應對油杯進行的清洗，這一步驟非常重要。因為絕緣油對極微小的污染都有極為敏感的反應。

<黑龍江>天正華意電氣設備有限公司

黑龍江介質損耗測試儀相關參數設置好了后長按“啟動測試”單，進入測試菜單。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑上升至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的測試頻率自動變頻到各相應的頻率進行測試，測試完成后自動顯示測試結果(如圖5—4)；測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。注 意：每一種測試的具體參數設置和接線方法請查看第六章“參考接線”。5.3、CVT測試※ CVT分別測試：單獨測試C1或C2。圖 5—5 圖 5—6圖 5—7首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—5）。然后可以點擊“參數設置”進去設置菜單選擇“CVT分別測試”（如圖5—6）進行詳細的測試參數設置。分別點擊每個需要設置的項目，按“增加”“減小”或“選擇”來修改。修改完成后點擊“保存”即可保存剛才所修改的參數并返回CVT測試界面，點擊“取消”則不保存本次修改并返回CVT測試界面。相關參數設置好了后長按“啟動測試”單，進入測試菜單（如圖5—7）。測試過程中電壓值一項是根據先前所選擇的測試電壓平滑至設置值后保持不變，然后自動開始測試。開始測試后根據先前所選擇的干擾頻率自動變頻到相應的頻率進行測試，測試完成后自動顯示測試結果（如圖5—8）。測試結果自動保存，可點擊“打印”按鈕打印本次測試結果。CVT分別測試注意 : 外屏蔽應懸空，不允許放置地上使用，盡量減小HV線與地之間的分布阻容參數，否則其對地附加介損會引起誤差。VT同時測試：同時測試C1和C2。首先根據相應的接線提示接好儀器外部的連線，然后點擊主界面“CVT測試”選項，進入下一級CVT測試菜單（如圖5—9）。

黑龍江用于高壓電纜介損測試儀

黑龍江介質損耗測試儀時間設置從主菜單左上角的“時間設置”小方格直接點擊進入時間設置子菜單（如圖5—4）。欄是年、月、日，第二欄是時、分、秒；需要調整哪項數值，只需點擊對應后面的數字，即可彈出一個虛擬數字鍵盤，從鍵盤輸入需要修改到的數值即可。如鍵盤擋住需要修改的項目點擊鍵盤右下角的“關閉”即可關閉鍵盤。用戶調整完成后按“保存并退出”鍵即可保存并返回主界面。如不想保存本次修改數據，可點擊“放棄并退出”即可保留原來的時間數據部保存本次修改值。圖 5-4六 參考接線（具體接線請參閱相關規程）注意：1、高壓必須為正弦波，使用串聯諧振的方式提供高壓。2、在啟動之后的測試過程中請保持高壓電壓穩定以及頻率固定不變，否則將會導致測試結果不正確。3、有高壓時，嚴禁人員接觸測試主機。4、測試完成后確保高壓已經斷開，并使用放電棒或接地線觸碰高壓盒驗證沒有高壓之后才允許拆測試線。

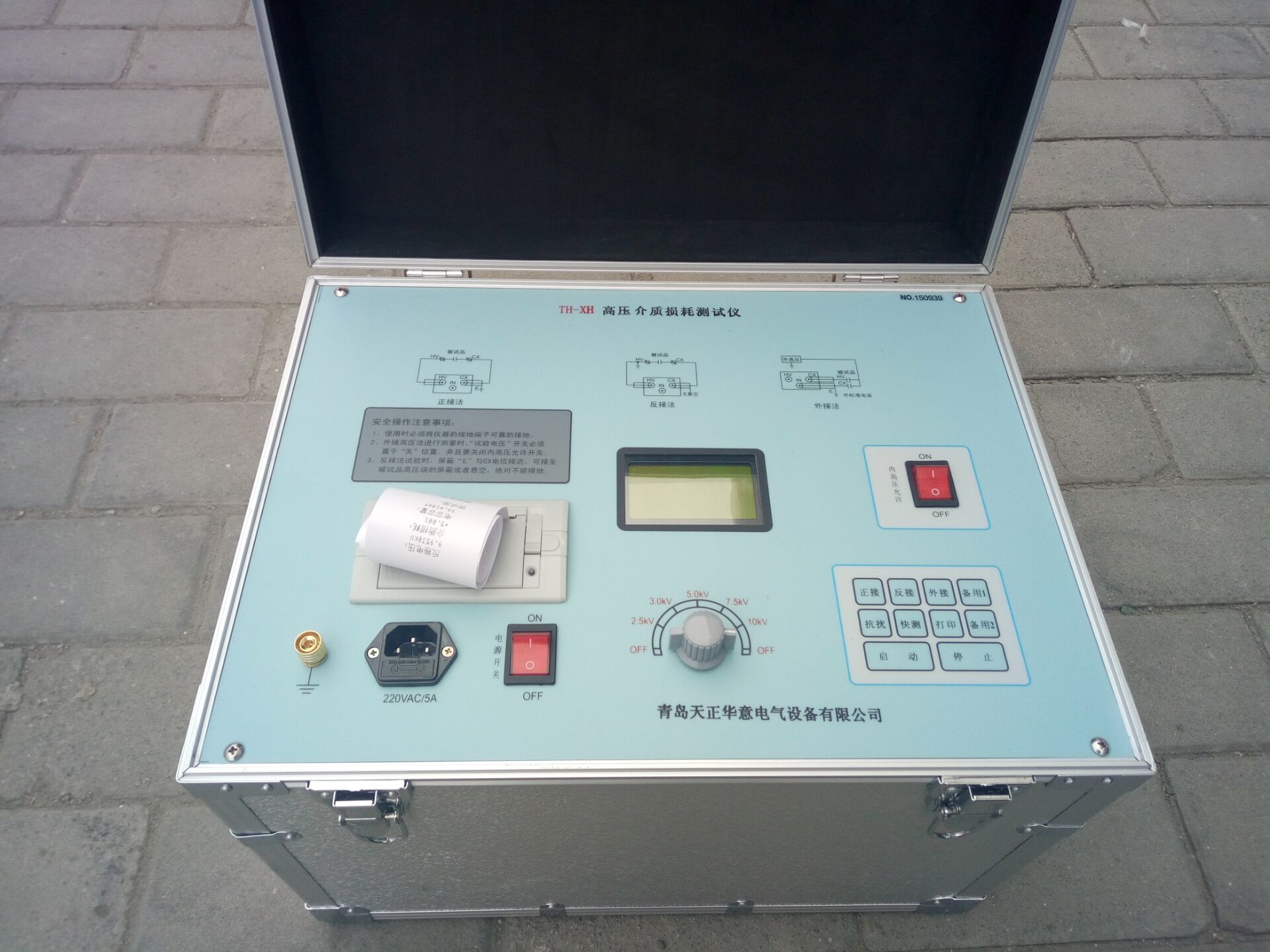

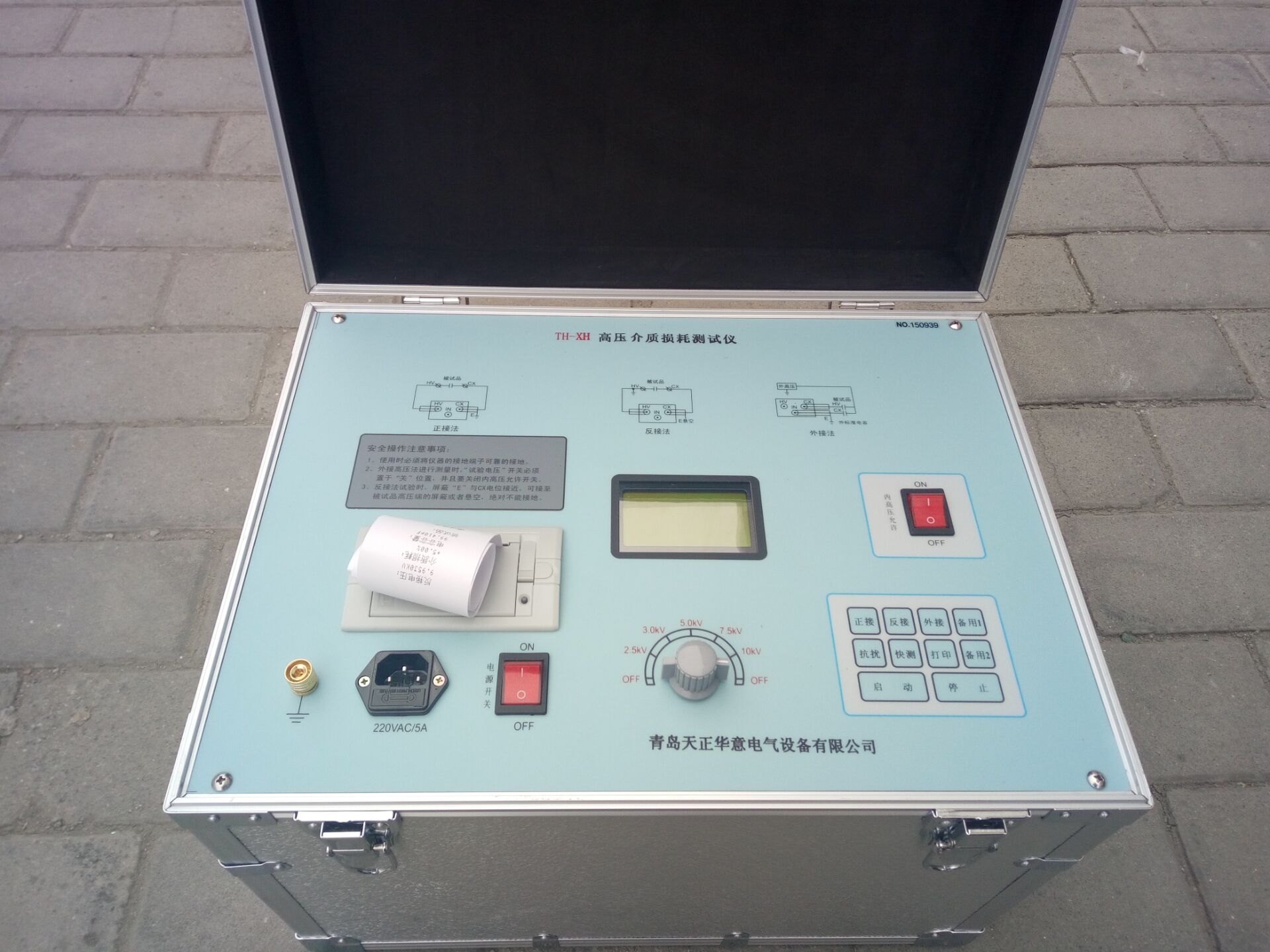

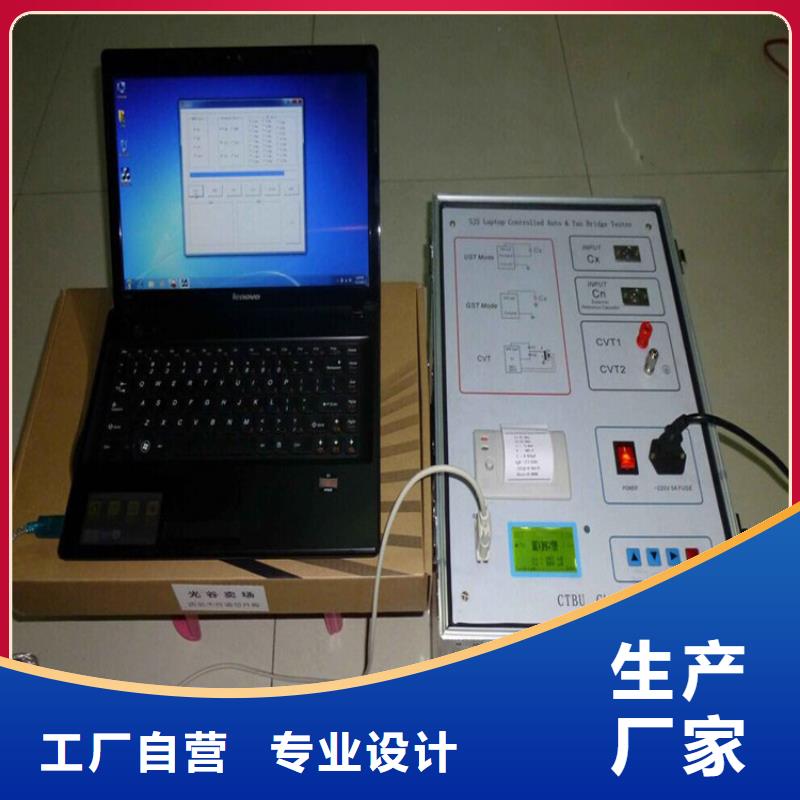

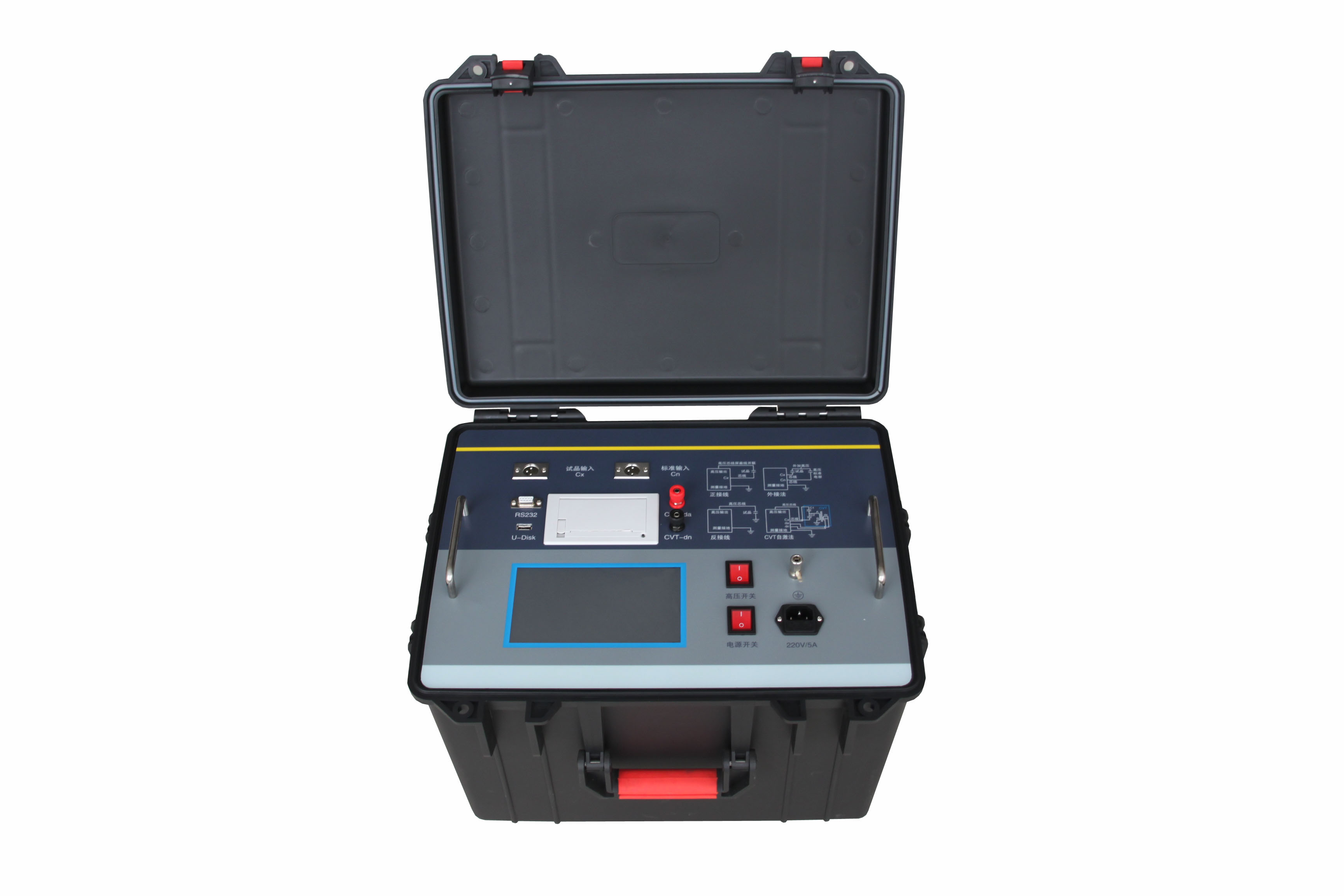

黑龍江介質損耗測試儀反復進行多次測量，經過排序選擇一個中間結果。測量結束，測量電路發出降壓指令變頻電源緩速降壓到0。三、主要技術參數1、高壓輸出： 0.5 ～10kV，每一檔增加500V，共有二十檔，容 量：1500VA2、準 確 度： tgδ: ±(讀數＊1％＋0.06％)Cx: ±(讀數＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、測量范圍： 0.001％ ＜ tgδ ＜ 內施高壓：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高壓：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT變比測量功能，可測量CVT變比、極性和相位誤差。CVT變比測量：變比測量精度：±讀數×1％ 變比測量范圍：10～99999相位測量精度：±0.1°??????? 相位測量范圍：0～359.9° 6、電 源： AC 220V士10％ 50士1Hz7、測量方式：a.單頻：45Hz、50Hz、55Hz、60Hz、65Hzb.異頻：45/55Hz、55/65Hz、47.5/52.5Hz 自動雙變頻 8、諧波適應： ≤3％9、使用條件： -15℃－50℃ 相對濕度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、儀器面板1、控制面板圖（圖 2）及高壓背板圖（圖3）圖(2)圖（3）CX試品輸入：正接線時輸入試品電流，正接線時芯線（紅夾子）接試品低壓信號端，如果試品低壓端有屏蔽極可接屏蔽線（黑夾子），無屏蔽時，可懸空。反接線時，CX試品輸入線不接或懸空。測量接地：它同外殼連在一起，在正、反兩種測量過程中，儀器都應可靠獨立接地。應仔細檢查接地導體不能有油漆或銹蝕，否則應將接地導體刮干凈，并保證零電阻接地。接地不良可能引起誤差或數據波動，嚴重時，呈帶高壓開路可能引起危險。內高壓允許：打開此開關，儀器有高壓輸出。

<黑龍江>天正華意電氣設備有限公司 黑龍江用于高壓電纜介損測試儀

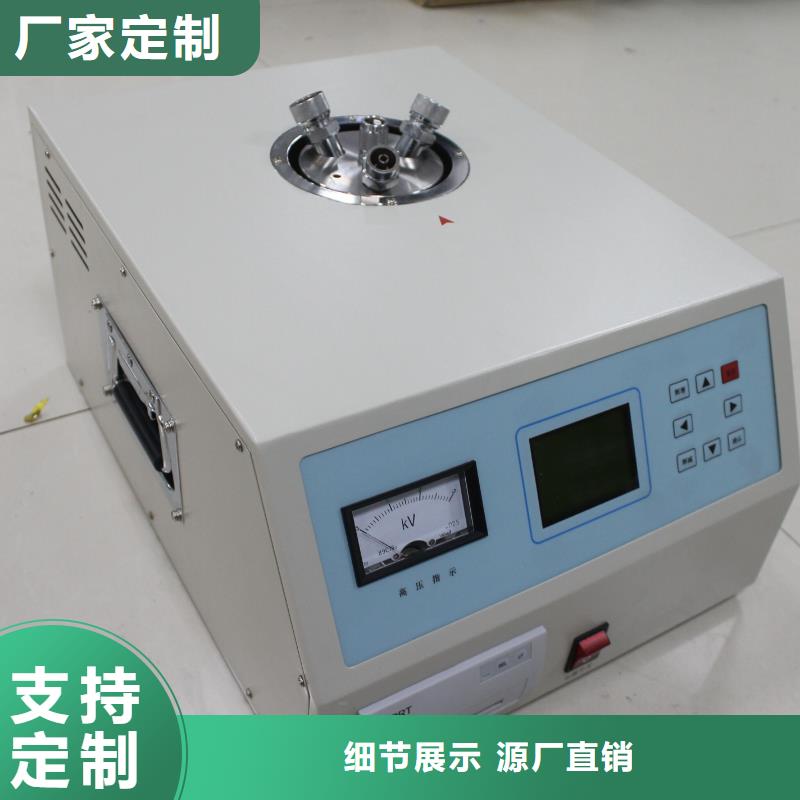

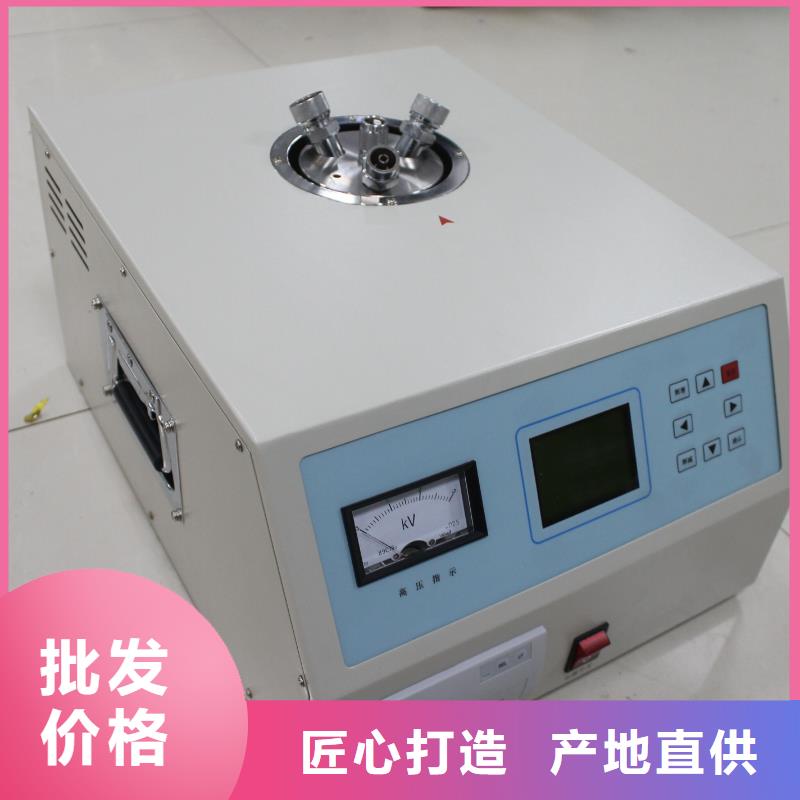

黑龍江介質損耗測試儀設備自動化程度高，可自動完成油杯清洗；三、產品主要技術指標測 量 范 圍： 電容量 5pF～200pF相對電容率 1.000～30.000介質損耗因數 0.00001～100直流電阻率 2.5 MΩm～20 TΩm測 量 精 度： 電容量 ±(1％讀數＋0.5pF) 相對電容率 ±1％讀數介質損耗因數 ±(1％讀數＋0.0001)直流電阻率 ±10％讀數分辨 率： 電容量 0.01pF相對電容率 0.001介質損耗因數 0.00001測溫 范 圍： 0～125℃溫度測量誤差： ±0.5℃交流實驗電壓： 0～2000V連續可調，頻率50Hz直流試驗電壓： 0～500V 連續可調功　耗： 100W外型 尺 寸：420mm＊380mm＊385mm總 重 量： 21Kg四、使用條件 1. 環境溫度 0～40℃2. 相對濕度≤80％3. 工作電源 AC 220V（1 ± 10％）4. 電源頻率 50 Hz (1 ± 10％)5. 功率消耗＜200 W五、面板說明油介質損耗及電阻率測試儀圖1圖21. 液晶屏 顯示日期、時間、操作參數、測試結果、操作菜單提示等相關信息；2．打印機 打印單次及多次測試結果的平均值；3．電源插座及開關良好插接AC 220V 50Hz電源線；電源開關控制儀器電源通斷4．油杯 測試油樣的容器5．測量信號插座用于插接測量信號線6. 溫度信號線 打開后放入或取出油杯，關閉后方可進行測試；7. 接地柱可靠的地線連接柱六、操作步驟圖解1.將測量信號線和溫度信號線如圖2連接完好。

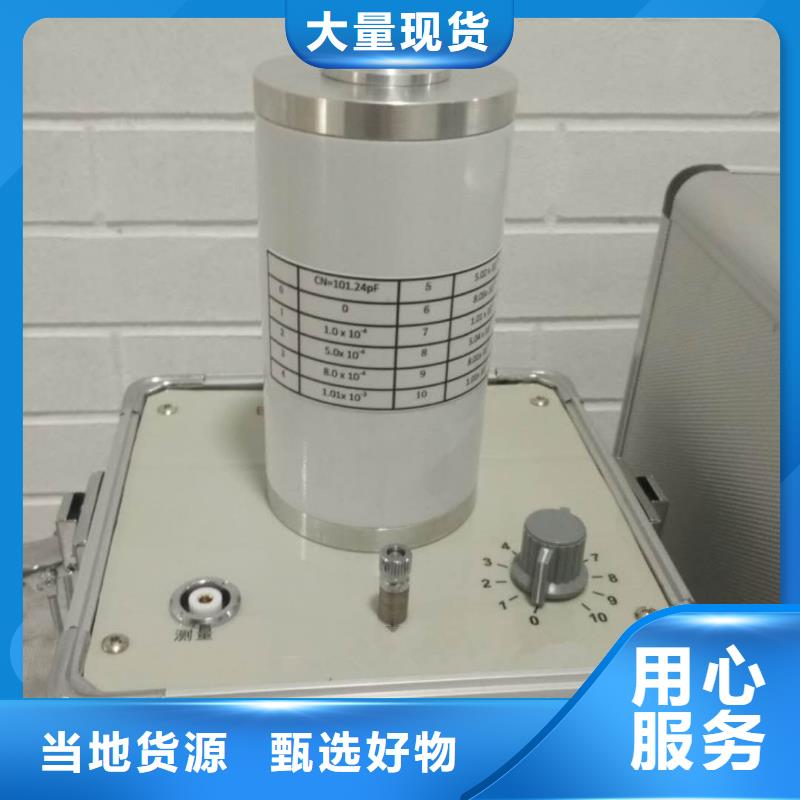

黑龍江介質損耗測試儀概述絕緣油體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。主要用于絕緣油等液體絕緣介質的直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用先進的測控技術全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。先進的測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。二、儀器特點1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響；3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，隱患，確保操作人員的人身和設備的正常運行。8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。9、自動存儲測量數據，可存儲100組測量數據。10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。

黑龍江介質損耗測試儀概述絕緣油體積電阻率測試儀是依據GB/T5654-2007《液體絕緣材料 相對電容率、介質損耗因數和直流電阻率的測量》設計制造的高精密一體化檢測儀器。主要用于絕緣油等液體絕緣介質的直流電阻率的測量，內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。該儀器應用先進的測控技術全自動完成升溫、控溫、高速數據采樣、運算、顯示、打印及存儲等過程。先進的測量原理和高度數字化技術，使您的工作變得更加輕松、便捷。儀器內部采用全數字技術，全部智能自動化測量，配備了大屏幕彩色觸摸屏，全中文菜單，每一步驟都有中文提示，測試結果可以打印輸出，操作人員不需專業培訓就能熟練使用。二、儀器特點1. 高度自動化，升溫、測量介損 、測量電阻率可一次完成；2. 油杯采用符合國標GB/T5654-2007的三電極式結構，極間間距2mm，可雜散電容及瀉漏對介損測試結果的影響；3、儀器采用中頻感應加熱，PID控溫算法。該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點，使溫度嚴格控制在預設溫度誤差范圍以內。4、采用先進的DSP和FFT技術，確保數據穩定、準確、可靠。5、內部標準電容器為SF6 充氣三點極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，使儀器精度在長時間使用后仍然得到保證。6、大屏幕彩色觸摸屏，中文操作菜單，人家對話方便，操作簡潔明了，一目了然。7、具有開蓋斷高壓，油杯高低壓電極短路等溫馨提示，隱患，確保操作人員的人身和設備的正常運行。8、自帶實時時鐘，測試日期、時間可隨測試結果保存、顯示、打印；設備可以顯示環境溫度，對試驗環境實時進行檢測。9、自動存儲測量數據，可存儲100組測量數據。10. 空電極杯校準功能。測量空電極杯的電容量和介質損耗因數，以判斷空電極杯的清洗和裝配狀況。校準數據自動保存，以利于相對電容率和直流電阻率的計算。

黑龍江用于高壓電纜介損測試儀

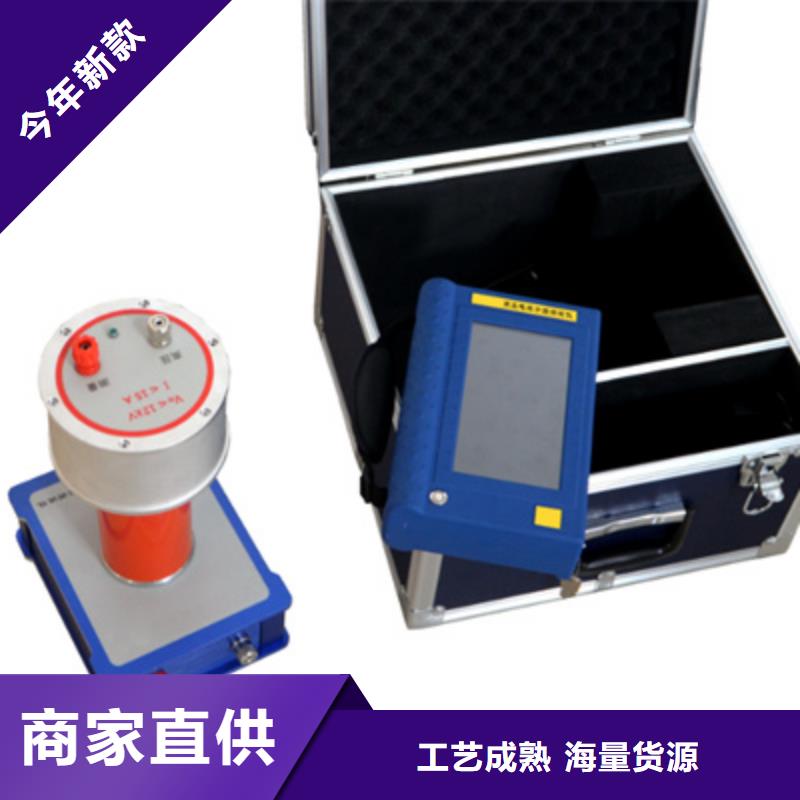

黑龍江介質損耗測試儀 面板說明圖4-1圖4-21、液晶觸控顯示屏2、開關機按鈕3、手持終端2.4G天線插座4、USB接口5、充電器接口6、保修防偽標志7、鋰電池倉8、高壓盒電源指示燈9、高壓測量接線柱10、高壓接線柱11、高壓盒電源開關和充電插座12、低壓盒電源開關13、低壓盒電源指示燈14、低壓盒充電插座15、測試主機2.4G天線16、低壓測量接線柱17、接地接線柱4.1、液晶觸控顯示屏安裝位置：如圖4—1—①。功 能：超大7寸800＊400彩色液晶顯示搭配高精度工業級電容式觸摸屏，中文顯示每一步操作過程，用戶只需在相應的地方輕輕觸碰一下，即可自動完成整個測量過程。注 意：觸控式液晶顯示屏屬于精密配件，應避免長時間陽光暴曬或重物擠壓和利器劃傷。4.2、開關機按鈕安裝位置：如圖4—1—②。功 能：短按一下開機并亮紅燈，長按3秒關機，停留在主界面5分鐘不操作，儀器會自動關機。注 意：物理按鍵，請勿重力擠壓。4.3、手持終端2.4G天線插座安裝位置：如圖4—1—③。功 能：手持終端與測試主機之間的無線通訊。注 意：必須使用2.4G天線，開機之前請檢查天線是否插好擰緊。4.4、USB接口安裝位置：如圖4—1—④。功 能：U盤插入口，把儀器內部保存的所有測量數據自動導入U盤中并生成以時間為名稱的TXT文件，文件在電腦上直接打開即可閱讀。注 意：當U盤插入儀器USB接口并開始傳輸數據的時候，嚴禁中途拔出U盤，否則可能導致數據傳輸錯誤，嚴重的可能損毀U盤。4.5、充電器接口安裝位置：如圖4—1—⑤。功 能：充電器充電電壓12.6V，充電電流3000mA，充電亮紅燈，充滿亮綠燈。注 意：必須使用原廠自帶的充電器，充電接口嚴禁短路。4.6、保修防偽標志安裝位置：如圖3—1—⑥。功 能：保修防偽標志能有效防止他人私自拆機，很有可能損壞此精密儀器。注 意：出廠前保修防偽標志完整無損，撕毀保修防偽標志，儀器不予保修。4.7、鋰電池倉安裝位置：如圖4—1—⑦。功 能：內置9節2600mAh優質鋰電池，充電時間約3小時。注 意：在首次使用或長時間存放之后或電池電量低時，請使用配套充電器對電池至少充電3小時。4.8、高壓盒電源指示燈安裝位置：如圖4—2—⑧。功 能：打開高壓盒電源開關則指示燈一直閃爍。

---
