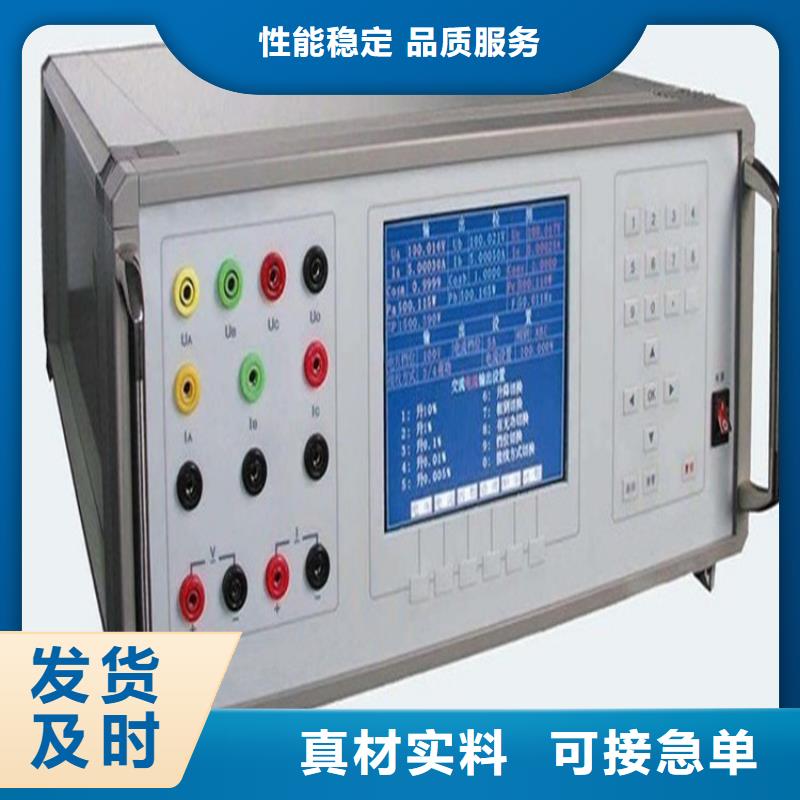

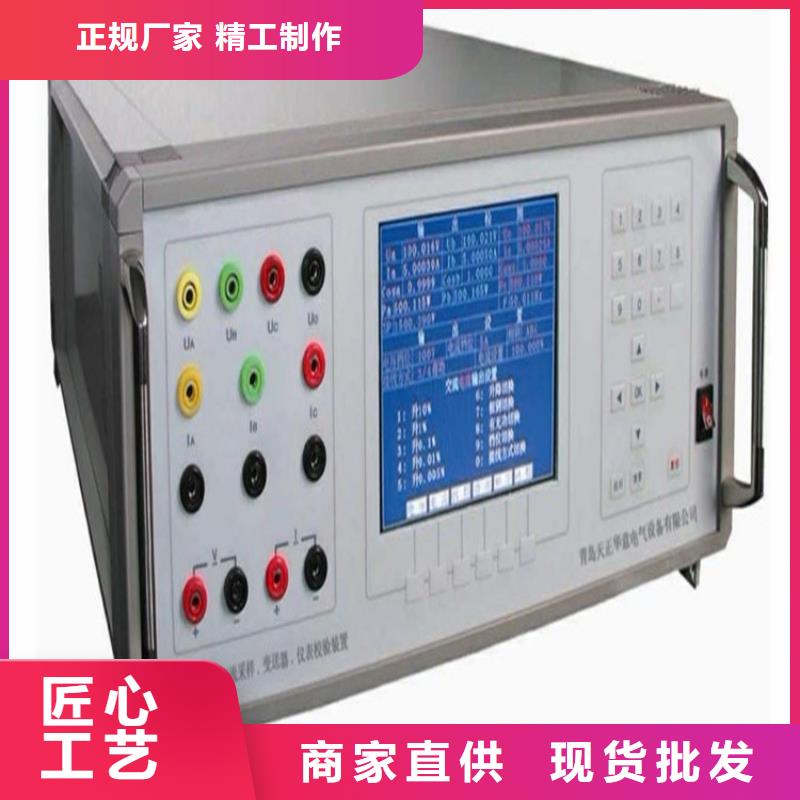

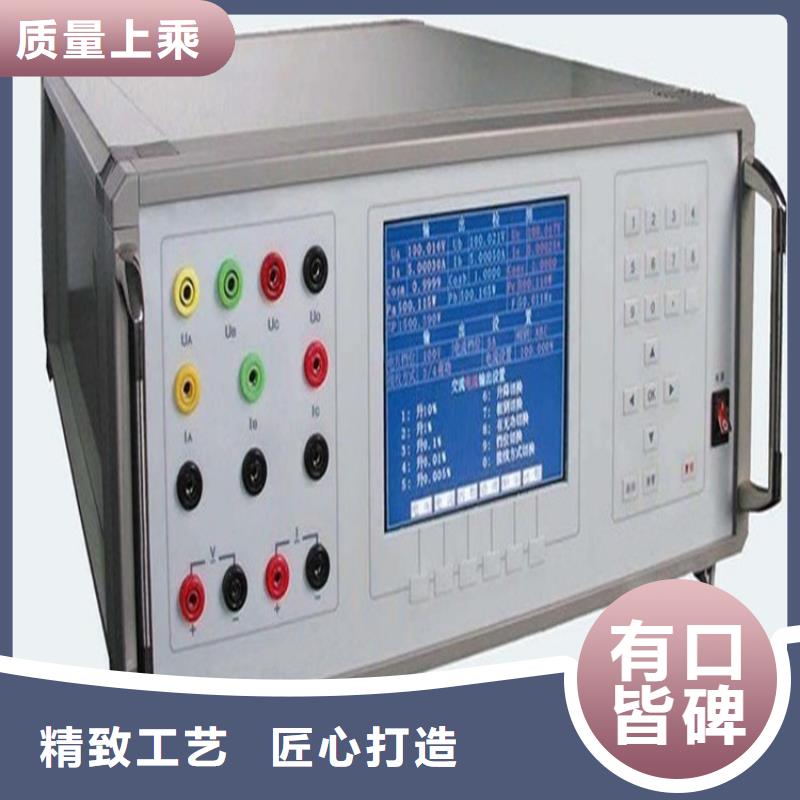

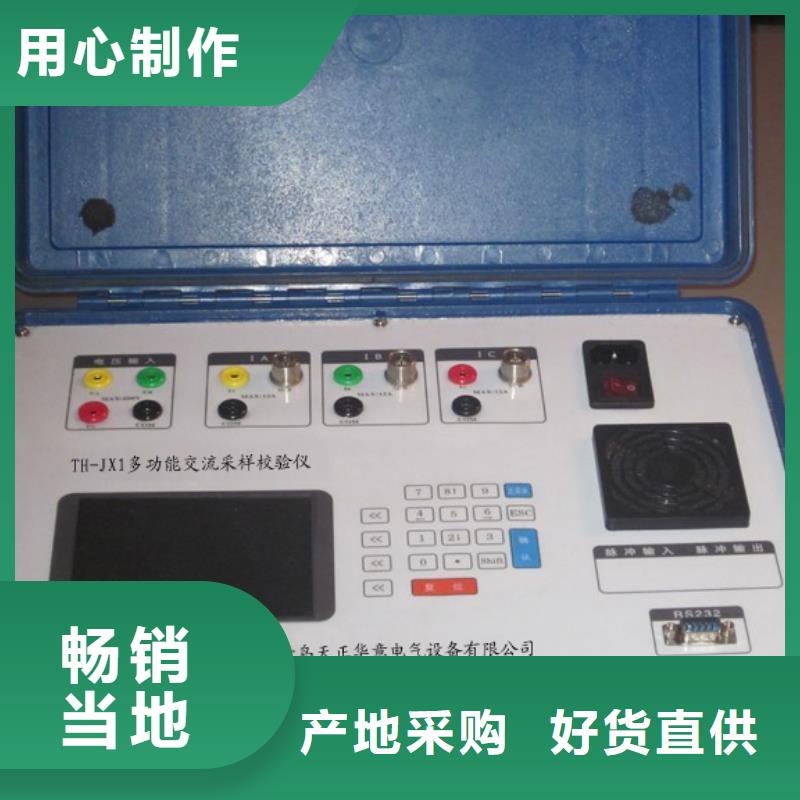

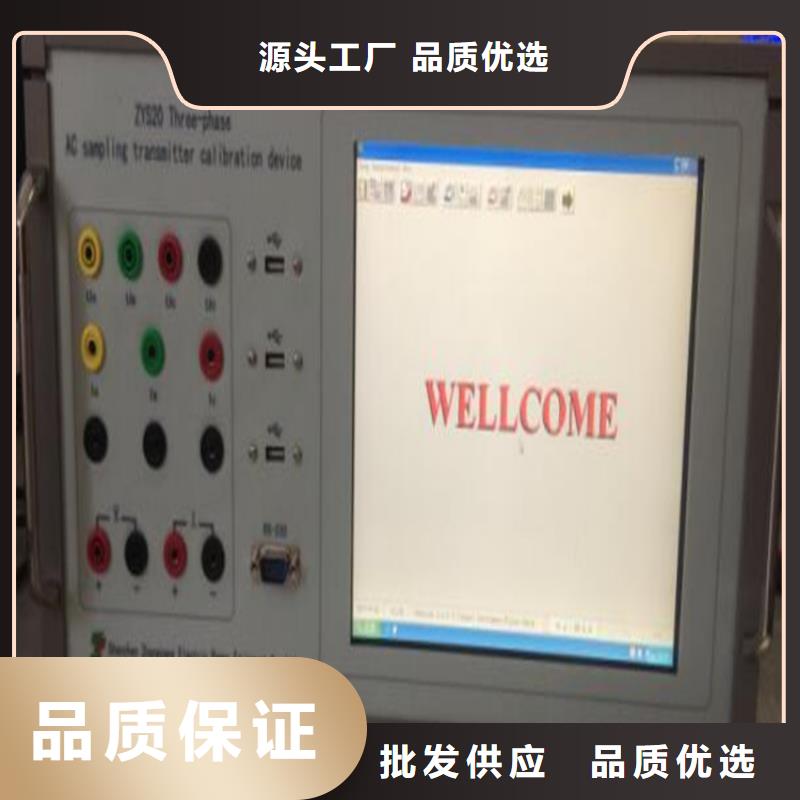

黑龍江交流采樣現場校驗儀本裝置是按照GB/T13729-92《遠動終端通用技術條件》、DL/T630-1997《交流采樣遠動終端通用技術條件》和檢定規程JJG126－95《交流電量變換為直流電量電工測量變送器檢定規程》、電力公司《交流采樣測量裝置校驗規范》、JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》、JJG 307-2006的要求而設計的三相0.05級表源一體化裝置。裝置中表的核心技術用的是數字信號處理器（DSP）和16位高速模數轉換器組成的高精度工頻交流采集器；源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。裝置具有精度高、工作穩定可靠、操作方便靈活等特點。2 主要功能及特點2．1 可半自動或手動檢驗電力系統中各種工頻電表（電壓表、電流表、功率表、頻率表、功率因數表、相位表）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．2 可半自動或自動檢驗交流采樣裝置和電測量變送器（電壓變送器、電流變送器、功率變送器、頻率變送器、功率因數變送器、電能變送器）的基本誤差，電壓、電流、波形、功率因數等影響量引起的改變量等。2．3 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。2．4 功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

<黑龍江>天正華意電氣設備有限公司

黑龍江交流采樣現場校驗儀 頻率變送器檢測 在“XX變送器參數輸入”（XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“頻率”鍵，選擇頻率變送器檢測。“頻率范圍”欄目中通過鍵，可選擇五種變送器輸入范圍：45Hz～55Hz、46Hz～54Hz、47Hz～53Hz、48Hz～52Hz、49Hz～51Hz。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對包括和標稱值在內的各均勻校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量三項做出過“是的選擇，裝置將做相應測試并在“誤差”欄顯示結果。功率因數變送器檢測 在“XX變送器參數輸入XX會隨按圖下方五種變送器的類型對應鍵而相應改變）界面里，按底部“因數”鍵，選擇功率因數變送器檢測。功率因數變送器檢測提供三相三線和三相四線兩種接線方式，可在“接線方式”欄目里選擇（“3/3”方式時，裝置自動將Ua、Uc的電壓和Ia、Ic的電流升至被檢變送器額定電壓、電流值的；“3/4”方式時，裝置自動將Ua、Ub、Uc的電壓和Ia、Ib、Ic的電流升至被檢變送器額定電壓、電流值的；操作員根據被檢變送器的接線圖選擇接線方式，并且對應接到裝置的各相輸出端上，對于裝置的電流輸出端沒接被檢變送器的，應將其短接，以免開路。三相三線被檢儀表的Ub端接裝置的Uo端。）。選擇“自動”后按“OK”鍵，屏幕提問“是否要做響應時間？”，回答后屏幕第二次提問“是否要做諧波影響？”，回答后屏幕第三次提問“是否要做紋波測量？”，回答后進入自動測試誤差程序。裝置自動對0.5L、0.6L、0.7L、0.8L、0.9L、1.0、0.9C、0.8C、0.7C、0.6C、0.5C十一個校驗點進行檢測并得出誤差。若用戶對“是否要做響應時間？”、“是否要做諧波影響？是否要做紋波測量？”三項做出過“是”的選擇，裝置將做相應測試并在“誤差”欄顯示結果。

黑龍江交流采樣現場校驗儀 如需進行其它檔位、其它相別的源校準時，只要按“7”鍵切換到所需校的檔位，再按數字鍵“8”選擇其它相，選好后按本節A．2校準方法校準。檔　位 交流電壓檔位表校準在圖29界面中，按“9”鍵進入“交流電壓檔位表校準”界面如圖31。同樣通過數字鍵“7”選擇檔位；數字鍵“8”切換相別；數字鍵“9”可切換到交流電壓檔位“源校準”。其校準方法與源校準一樣。C 存儲每完成一檔的各相電壓檔位源、表校準后，先按“存儲”鍵再按“OK”鍵以確認新的校準系數。D 復位完成全部交流電壓和交流電流校準工作后，按“復位”鍵裝置進入開機初始狀態。只有按了“復位”鍵以后新的校準系數才起作用。如果未按“復位”鍵而按“返回鍵”退出檔位校準回到主菜單，又由主菜單進入源操作界面或校表界面，裝置將執行校準前的數據而不是校準后的數據。5．7. 2. 1. 2 交流電流校準在任意檔位校準界面中，按屏幕下方的“交流I”鍵即可進入“交流電流檔位源（表）校準”界面。交流電流校準也分為交流電流檔位“源校準”和交流電流檔位“表校準”。其校準操作與交流電壓校準方法一樣。5．7. 2. 1. 3 直流電壓校準直流電壓校準分為直流電壓檔位源零點校準、直流電壓檔位源滿度校準、直流電壓檔位表零點校準、直流電壓檔位表滿度校準。其中“直流電壓檔位表零點校準”、“直流電壓檔位表滿度校準”用于測量變送器輸出的內置標準表的校準。A 直流電壓檔位源零點校準A．1 在任意檔位校準界面中按“直流U”鍵，即可進入“直流電壓檔位源零點（表零點、源滿度、表滿度）校準”界面。可通過數字鍵“9”、“0”選擇“直流電壓源零點校準”界面如圖32。“8”鍵在此無效，因為直流只有一相輸出。

<黑龍江>天正華意電氣設備有限公司

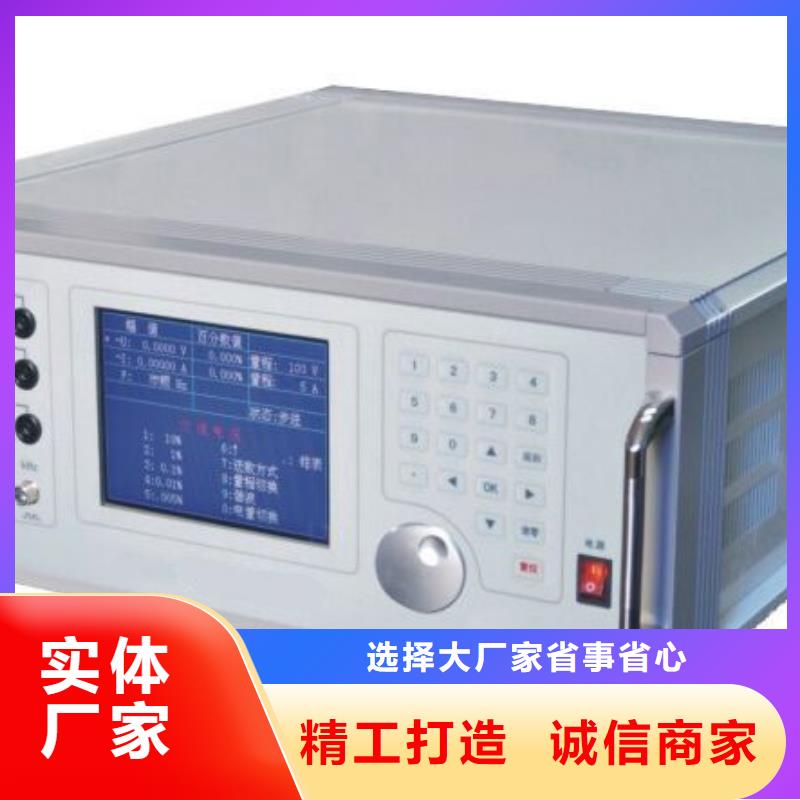

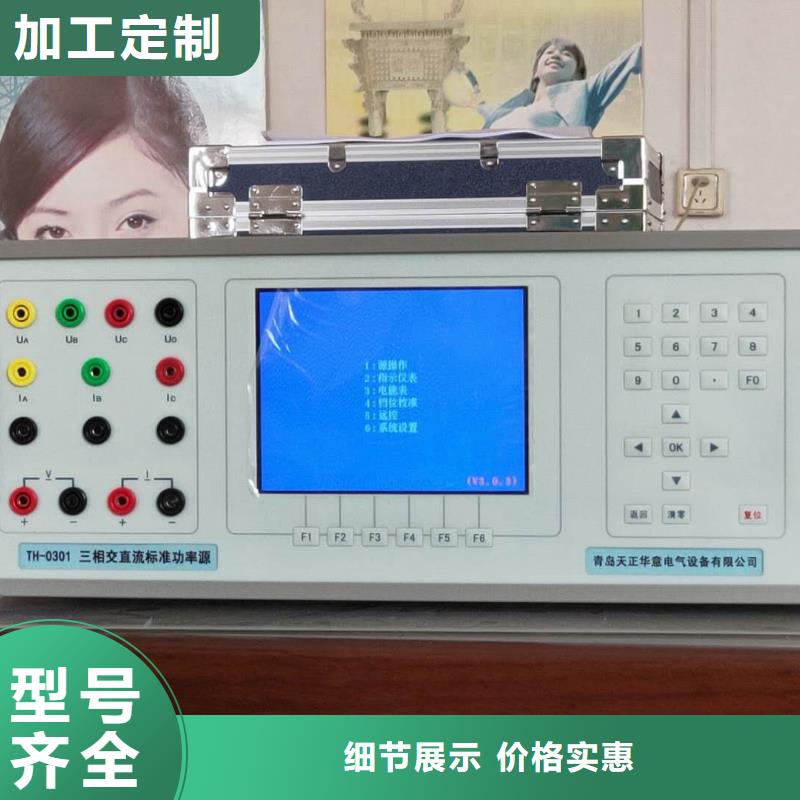

多功能三相交直流標準源{2023已更新}

黑龍江交流采樣現場校驗儀 設有RS-232接口。通過上位機軟件（選件），由計算機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。2．6 設有大容量的非易失性存貯器，可存貯300塊被檢儀表的檢測原始數據，以供查閱和上傳。3 主要技術指標3．1 交流電壓量程　　50V、100V、200V、400V、600V 輸出容量　20VA；3．2 交流電流量程　　0.5A、1A 、2.5A、5A、10A、20A　　輸出容量　20VA；3．3 交流電壓、電流調節范圍 0～120％ FS（800V量程0～105％ FS）， 調節細度 5×10-5；3．4 工頻交流電壓、電流、有功功率準確度 0.05％ FS；3．5 無功功率準確度 0.1％ FS；3．6 電流對同名相電壓的相位準確度　　0.050；3．7 頻　率　　調節范圍 45～65HZ， 調節細度 0.001HZ，調定值準確度 5×10-5；3．8 相　位　　調節范圍0～359.990， 調節細度 0.010；3．9 交流電壓、電流輸出波形失真度　　 ≤0.3％；3．10 交流電壓、電流及功率輸出穩定度　 ≤0.01％ FS /60s；3．11 諧波2～31次，幅度0～20％，各次諧波相位細度0.010·N（N為諧波次數）；3．12 直流電壓量程 75mV、75V、150V、300V、500V、1000V 輸出容量20W；3．13 直流電流量程　0.5A、1A、2.5A、5A、10A、20A 輸出容量20W；3．14 直流電壓、電流調節范圍0～120％ FS（1000V量程0～105％ FS），調節細度5×10-5；3．15 直流電壓、電流輸出穩定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流電壓調定值準確度0.05％ FS；3．17 直流電流調定值準確度0.1％ FS；3．18 直流75mV輸出（負載≥5Ω）準確度 0.1％ FS；3．19 直流測量準確度（用于變送器輸出測量） 0.02％ FS（電壓0～±24V，電流0～±24mA）；3．20 工作電源　 單相220V±10％，　50HZ±5％；

多功能三相交直流標準源{2023已更新} <黑龍江>天正華意電氣設備有限公司

黑龍江交流采樣現場校驗儀三相多功能標準表產品概述三相多功能標準表其核心部分采用32位DSP和16位高速低功耗數模轉換器組成高精度工頻交流采集器。既可用做校驗裝置的標準表，又可用做測試校驗裝置的校驗儀。顯示器采用6.5寸TFT彩色液晶屏，圖表字符顯示清晰。裝置具有量程寬、精度高、工作穩定可靠、操作簡單的特點。主要功能及特點1． 可測量交流電壓、電流、有功功率、無功功率、頻率、相位和功率因數；2． 可測量電壓、電流諧波含量和波形失真度；3． 作為測量有功電能、無功電能標準時，輸出標準脈沖頻率可達2MHz；4． 可測量校驗裝置的電壓、電流、功率穩定度；5． 可測量校驗裝置的標準偏差估計值；6． 可測量校驗裝置的三相電壓對稱度、三相電流對稱度；7． 可測量校驗裝置安放被檢表位置的磁感應強度；8. 可測量直流電壓和直流電流（選項）；9． 變送器測量（選項）；10．設有RS-232接口，可由PC進行控制操作；11. 與交直流電表·變送器校驗臺配合，可組成一套高精度、高穩定度的0.05級三相交流電表測試系統。主要技術指標交流測量·電壓量程(V): 6.25、12.5、25、50、100、200、400、800，全自動切換，1000V； ·電流量程(A): 0.25、0.5、1、2.5、5、10、25、50、100，全自動切換；·電壓、電流、功率測量準確度 ±(0.03％RD＋0.02％RG)； ·電能測量準確度 ±0.05％；·標準脈沖輸出 ≤2MHz；·頻率測量范圍 45～65Hz；·頻率測量準確度 5×10-5；·相位測量誤差±0.02°；·功率因數測量誤差 ±0.0001；·諧波及失真度測量 諧波次數31次；諧波誤差

黑龍江交流采樣現場校驗儀另外鍵在這里僅與對功率因數進行“送數”操作時有關，分別表示超前”交流源輸出設置示例：例如在交流源操作中需設置交流電壓為220V；交流電流為接線方式為三相三線無功；功率因數為0.5L；頻率為51Hz的交流源輸出時，可在主菜單中，按鍵進入“源操作”子菜單界面，在“源操作”子菜單中按“1”則顯示“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面（圖4）中具體操作如下：㈠ 先設置電壓、電流檔位；接線方式。⑴按（檔位切換）鍵，將電壓檔位切換到“”檔；⑵按（接線方式切換）鍵，將接線方式切換到“3/3有功”狀態，按（有無功切換）鍵，將接線方式終切換到“3/3無功”狀態；⑶按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按五次“9”（檔位切換）鍵，將電流檔位切換為2.5A檔；以下分“步進”方式、“送數”方式操作進行電量幅值上升。㈡“步進”方式操作進行電量幅值上升。接㈠步驟⑶的狀態：⑴按屏幕下邊“電壓”鍵，進入到“交流電壓輸出設置”界面。在“交流電壓輸出設置”界面中按十一次“1”（升10％）鍵，將電壓輸出升至220V（假設此時屏幕輸出檢測里A相電壓顯示值為219V，C相電壓顯示值為220V，需將A相電壓調節到220V，則請按“7”鍵，將相別狀態切到A相狀態，鍵，則A相電壓調節到220V）⑵按屏幕下邊“電流”鍵，進入到“交流電流輸出設置”界面。在“交流電流輸出設置”界面中按十次鍵，將電流輸出升至2.5A（假設此時屏幕輸出檢測里A相電流顯示值為2.C相電流顯示值為，需將C相電流輸出調節到2.5A，則請按“7”鍵，將相別狀態切到C相狀態，按升0.1％）鍵，則C相電流輸出調節到2.5A）；⑶按屏幕下邊“因數”鍵，進入到“交流因數輸出設置”界面。

多功能三相交直流標準源{2023已更新}

黑龍江交流采樣現場校驗儀 流多功能校準儀適用于檢定、校驗各種0.5級交流電壓、電流、頻率、相位、功率、功率因數表。亦可作為高穩定度測試電源使用，配合高等級標準表，校對0.2級以上交流電流、電壓、功率表。配用鉗形表校驗線圈（選購件），可校驗1級以下交流鉗形電流表（0～1000A）二、主要功能:2.1 5（或51/2）位VFD數字顯示輸出量，同時（同屏）顯示V、I、P、F、PF、Φ各種參數。2.2交流電壓輸出范圍為：0～1000V，分11檔，分辨率為0.02mV。2.3交流電流輸出范圍為：0～100A，分11檔，分辨率為0.2μA。2.4功率測量范圍為：0～100KW，分辨率為1mW。2.5頻率測量范圍為：40～70Hz。2.6功率因數范圍為：0～±1。2.7相位范圍為：0～360°。2.8輸出超載能自動保護，手動復位。2.9每檔電壓、電流可以過載10％。2.10輸出可選擇“本振/同步”，本振頻率40～70Hz，同步頻率與市電同步。2.11可按實際值或百分比兩種方式同時顯示。

黑龍江交流采樣現場校驗儀 交流采樣器查詢在交流采樣器子菜單中，按“2”鍵后，進入交流采樣器查詢界面。通過“”、“”鍵，根據“表號”或“時間”等關鍵詞移動光標選中后按“0K”鍵即可查看半自動校驗時存入的誤差數據。“”、“”鍵用于翻看上、下一頁。顯示屏左下方的“單刪”鍵用于刪除光標選中的被檢交流采樣器誤差數據，右下方的“總刪”鍵用于刪除機內存儲的全部被檢交流采樣器誤差數據。當機內所存文件總數達到300份（包含指示儀表和變送器數據）時，應采取“單刪”或“總刪”措施以空出存儲空間容納新的檢定數據（刪除之前可把所需誤差數據上傳給計算機）。5．7 檔位校準利用外部更高標準可對本裝置進行校準，僅限于裝置生產者或中試院不開蓋調機或校準。5．7. 1校準操作注意事項：＊ 進入校準菜單界面前，需先降電壓、電流為零。＊ 在校準時，需看清屏幕中間顯示當前的校準狀態與所要校準項目（源與表、零點與滿度易弄錯）、檔位是否一致，才能在電壓（電流或功率）對準好外接更高等級的標準表后，按“OK”鍵進行確認已調好和按“存儲”、“OK”鍵進行存儲新校準數據。否則會校亂校準數據。若在屏幕中間顯示當前的校準狀態與所要校準項目、檔位不一致情況下，按了“OK”鍵進行確認已調好，并沒有按“存儲”、“OK”鍵進行存儲新校準數據時，只要按“清零”鍵后，按“復位”鍵，就可以避免校亂校準數據。＊ 交流校準時“先滿度，復位后，再角度”。＊ 直流校準時“先零點，復位后，再滿度”。＊ 直流校準中75mV、75V、150V、300V、500V、1000V電壓，以及0.5A、1A、2.5A、5A、10A、20A電流只做源校準，不做表校準。＊ 直流校準中±1V、±5V、±10V、±20V電壓，以及±1mA、±2.5mA、±5mA、±10mA、±20mA電流只做表校準，不做源校準。校負電壓、電流值時請送負電壓、電流源。＊ 按“存儲”鍵后數據存儲未結束不可中斷電源，以免數據遭到破壞！

<黑龍江>天正華意電氣設備有限公司 多功能三相交直流標準源{2023已更新}

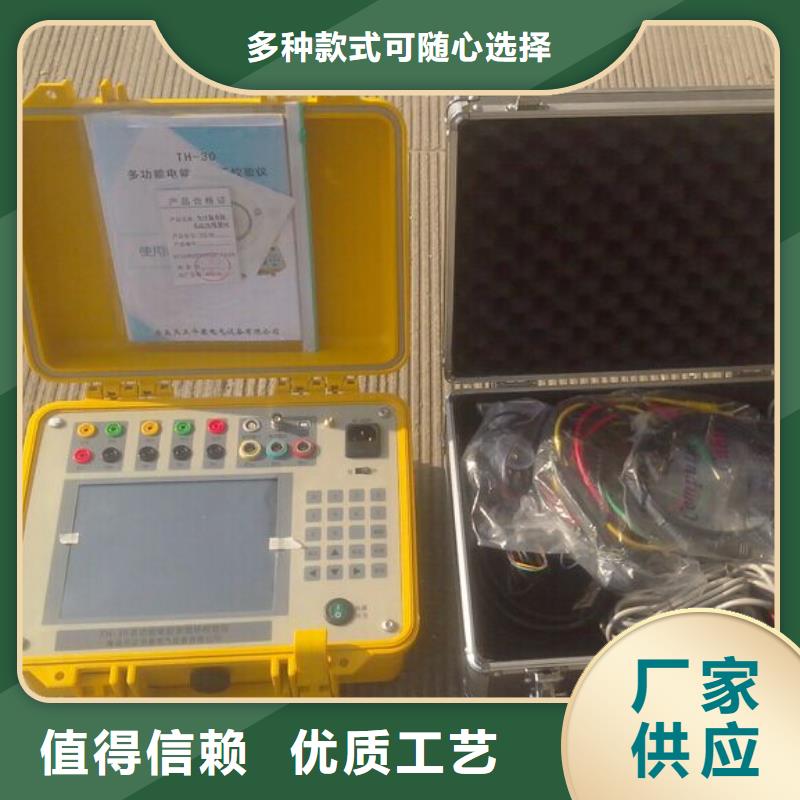

黑龍江交流采樣現場校驗儀 多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。

黑龍江交流采樣現場校驗儀 3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。四、技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃ 4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。

多功能三相交直流標準源{2023已更新}

黑龍江交流采樣現場校驗儀當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據菜單中提示按相應的數字鍵粗調或細調頻率值。按第四次【↑】鍵后頁面顯示為：開機默認相位為0°，操作方法同上。當按下數字鍵【1】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調相位值。按第五次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電流值。按第六次【↑】鍵后頁面顯示為：當按下數字鍵【0】后，此頁面將自動翻頁。頁面顯示為：可根據數字提示按相應的1－8數字鍵粗調或細調電壓值。指示儀表校表舉例：例1、校一塊0—7.5A，15分格直流電流表1、把被校表與本裝置后端的直流輸出連接，看主菜單選擇相應的校驗方式，按數字鍵【8】進入直流電流表校驗； 2、看子菜單顯示，選擇電流量程10A，按【↑】鍵將光標移至額定電流欄，按數字鍵【7】額定電流欄變?yōu)?0A；（如圖所示）（進入直流后按【↓】鍵返回主菜單；）3、鍵入?yún)?shù)、分格：按【參數】鍵，光標移至被檢表額定電流欄按數字鍵【7】【 ? 】【5】【參數】鍵確認，完成被校表額定電流量程置入；按【分格】鍵光標移至總分格數欄，這時按數字鍵【1】【5】【分格】鍵確認，光標移至“分格”按【分格】鍵完成被校表各項參數置入；

黑龍江交流采樣現場校驗儀 指示儀表校驗在主菜單（圖3）中，按“2”鍵進入指示儀表檢測子菜單如圖10。5. 4. 1 交流指示儀表半自動檢測在指示儀表檢測子菜單（圖10）中按“1”后，進入“交流電壓表參數輸入”界面，顯示如圖11。圖的上半部（輸出檢測）顯示內置“標準表”所測得的各相電壓、電流、功率、功率因數（或角度）和總的有功功率、無功功率、頻率、功率因數及裝置當前的電壓檔位、電流檔位、接線方式；圖的中部是用于輸入當前類型被檢儀表參數的地方；圖下方的“電壓”、“電流”、“功率”、“因數”、“頻率”是指被檢儀表的五種類型，按其對應鍵后，可輸入當前類型被檢儀表的參數和進行半自動檢測。裝置在開機或復位后，參數輸入界面中會自動顯示上一次所輸入被檢儀表的參數，有利于校多塊同參數的表。若在“交流XX表參數輸入”（XX會隨按圖下方五種表的類型對應鍵而相應改變）界面里有不正常顯示時，請按“返回”鍵，可在指示儀表檢測子菜單（圖10）中按“4”（4:交流指示儀表初始化）后，使其回到初始狀態，恢復顯示正常。

黑龍江交流采樣現場校驗儀諧波設置操作諧波設置與其它設置不同，說明如下：在圖4所示界面里，按屏幕下邊六個按鍵中的“諧波”鍵，顯示如圖5。此時可通過“”或“”鍵在2次諧波欄的“U幅度”、“U角度”、“I幅度”、“I角度”間移動，按數字鍵輸入所需設置值，再按“OK”完成設置（不按“OK”設置無效，保持原值）。若要設置其它次數諧波，可通過“”或“”鍵，把所需設置諧波移到前排（有光標指示），再按上述操作即可。（注：如果同時加入多次諧波，總幅度不要超過20％。）5. 3. 1. 2送數操作在圖4所示界面按屏幕下邊六個按鍵中的“送數”鍵，顯示如圖6，同時屏幕下方的“送數”鍵變成“步進”鍵。若要從“送數狀態”返回到“步進狀態”，只需按一下屏幕下邊六個按鍵中的“步進”鍵即可。若在“手動送數”框里輸入錯了所需數值時，也可按一下“步進”鍵返回到步進狀態，再重新進入“送數狀態”，比按鍵移位重新輸入要快捷。輸出檢測交流電量送數手動送數C圖6在“手動送數”框里輸入所需數值（含小數點），再按相應“電壓”鍵，或“電流”鍵，或“因數”鍵，或“頻率”鍵，或“角度”鍵，即一步到位地輸出“相別”欄中所顯示相別狀態的上述各量（電壓、電流以當前量程的百分數輸入；因數、角度、頻率以實際值輸入；相別切換只針對電壓、電流、因數、角度有效。）。若輸入數值超出規定范圍，則以規定范圍值輸入。

---
