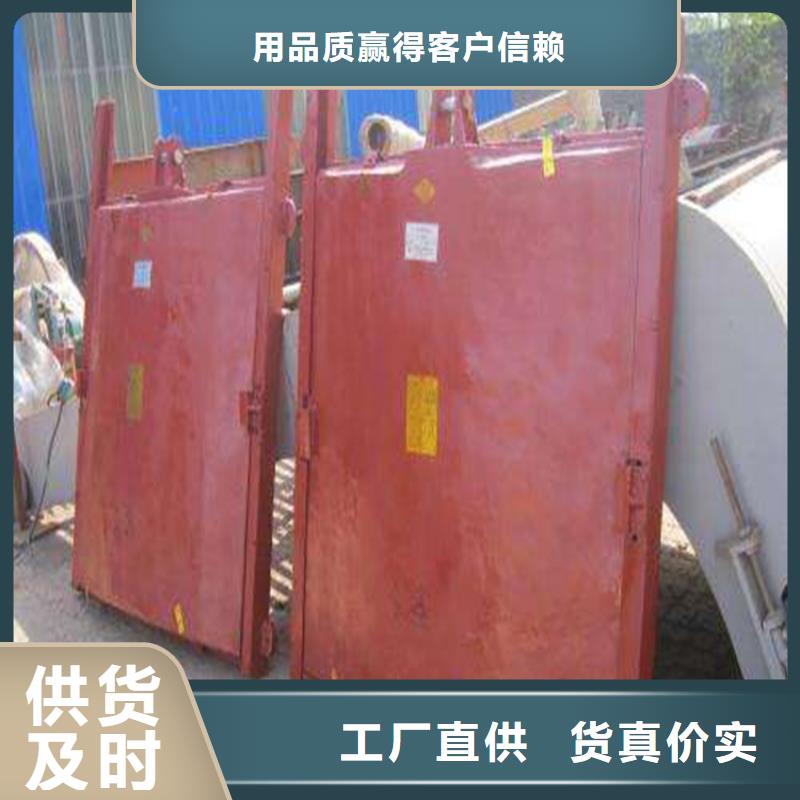

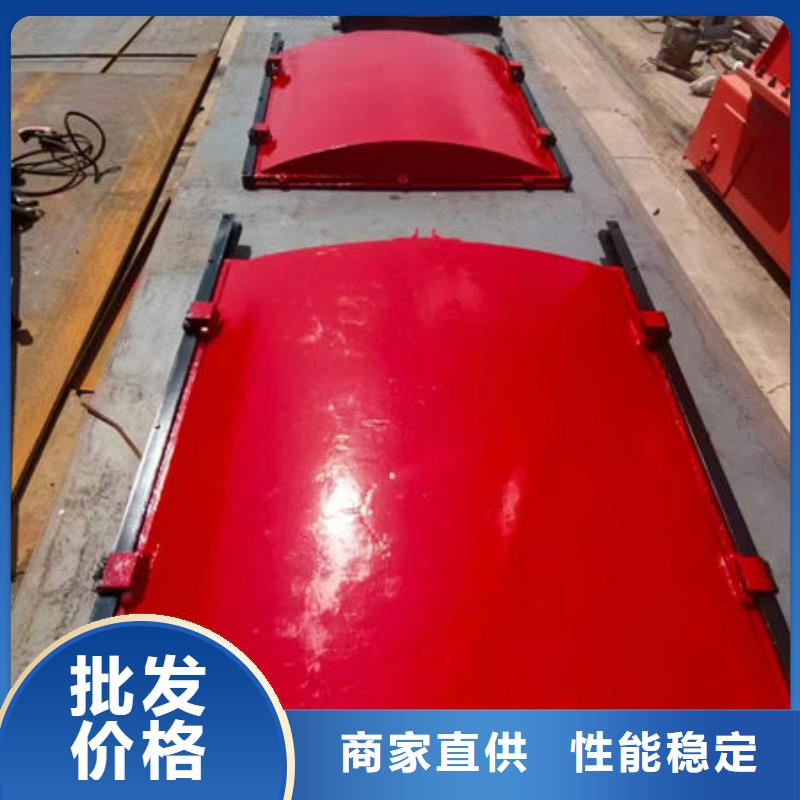

| 產品參數 | |
|---|---|
| 產品價格 | 批發/套 |
| 發貨期限 | 當天 |
| 供貨總量 | 58 |
| 運費說明 | 電聯 |
| 產品名稱 | 鑄鐵閘門 |
| 范圍 | 鑄鐵閘門-雙向止水閘門供應范圍覆蓋江西省 南昌市、景德鎮市、九江市、贛州市、萍鄉市、新余市、吉安市、上饒市、撫州市、宜春市 廬山市、潯陽區、武寧縣、修水縣、永修縣、德安縣、星子區、都昌縣、湖口縣、彭澤縣、瑞昌市、共青城市等區域。 |
吊耳可與門板整體鑄造或用螺栓(螺釘)與門板連接。
表 2 mm 閘門孔口規格 板厚 ≤700 ≥6 >700-1100 ≥8 > 1100-2000 ≥12 > 2000-3000 ≥14 注:矩形閘門的密封座厚度以閘孔的長邊尺寸為準。 吊塊螺母與門板的連接結構，應能防止吊塊在門板的螺母匣中轉動，對于明桿式閘門，吊塊螺母為普通螺紋，可用銷或螺釘固定，對于暗桿式閘門，吊塊螺母為梯形螺紋，與傳動螺桿互為螺旋副。 傳動螺桿 傳動用螺桿應按 工作開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數不小于5，螺桿的柔度不大于200。 楔緊裝置 在閘門二側必須設置可調節的楔緊裝置。楔緊副(如楔塊與楔塊、楔塊與偏心銷等)兩楔緊面的表面粗糙度不大于3.2 μm。 楔緊件用螺釘(螺柱)分別固定在門板及門框上。 銷軸與螺釘、螺栓等緊固件 所有裝配螺釘、螺栓、螺母、地腳螺栓和銷軸等應按 開啟和關閉力設計，其拉伸、壓縮和剪切強度的系數應不小于5。

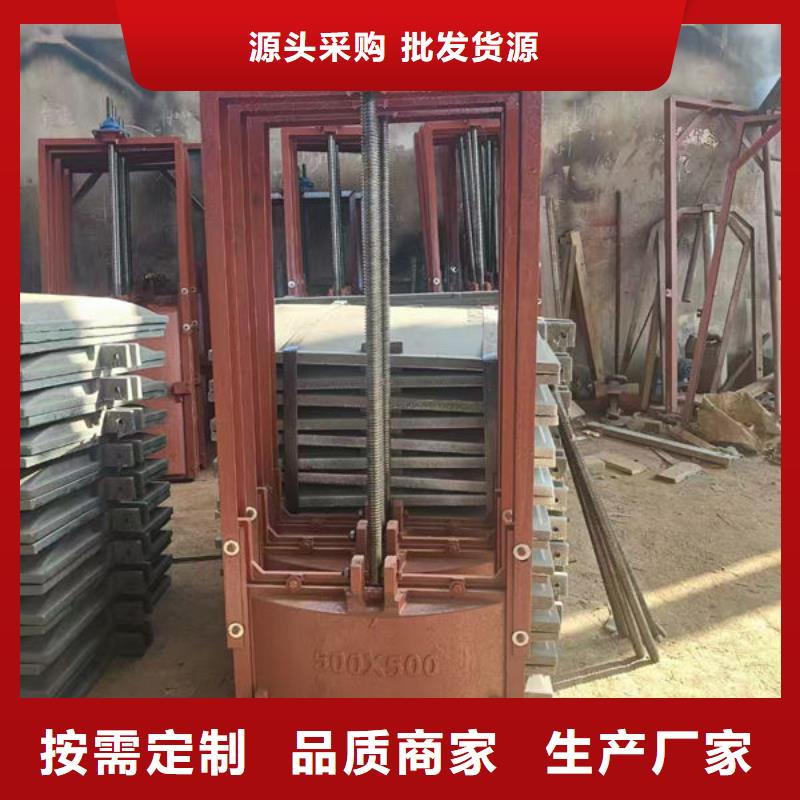

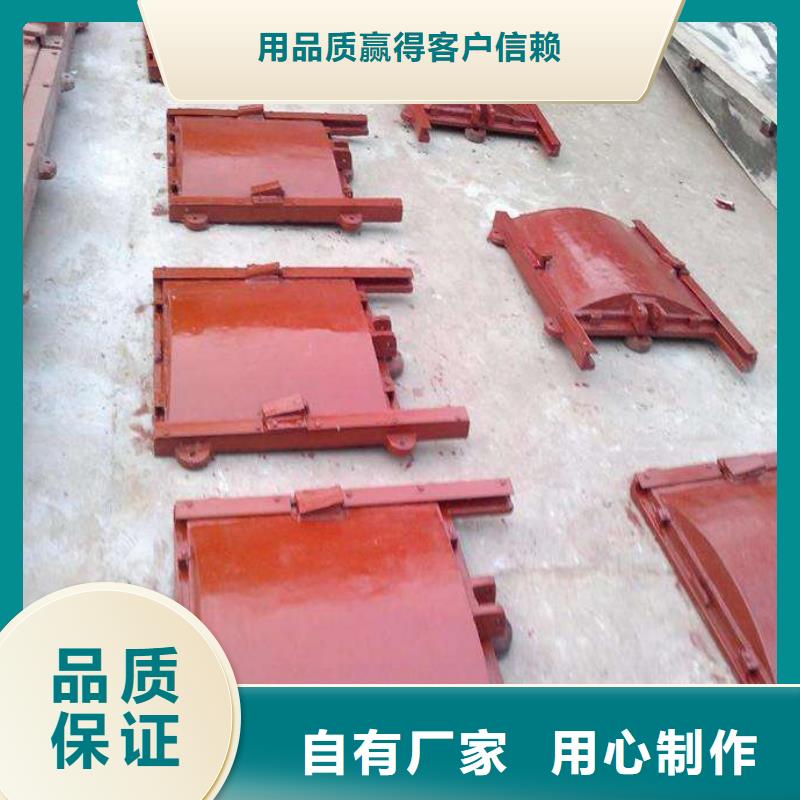

啟閉形式 手電兩用 啟閉力 3t 啟閉機型號 QSD-3 電機功率 1.1KW 電機防護等級 IP55 電機絕緣等級 F 適用電源 3相380V 工作制 間歇運行 二、主要結構及工作原理 鑄鐵鑲銅閘門主要由門框、門體、導軌、楔緊裝置、密封面等部件組成。 1、主要結構 （1）、門框由優質鑄鐵材料整體澆鑄而成，門框兩側自帶導槽，精加工之后作門體升降的導軌。門框平面經龍門刨及立車精加工并分別加工一道槽，以便鑲入青銅密封面。 （2）、 門體為整體鑄造的方形平板，并在迎水面自帶“＃”字形的加強筋，加強筋的數量視閘門規格大小而定，一般間距為250～350mm之間。門體平面精加工并帶有鑲銅條的槽，以便鑲入青銅密封面，門體兩側精加工與門框側槽配合，形成上下滑軌。門體上端設有吊耳，門體與吊耳的兩接觸面精加工之后用螺栓固定。吊耳的受力點靠近門體中心線，吊耳的銷軸孔用鏜床加工。為減少門體上下運行時的摩擦力，導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 （3）、門體、門框按 工作水頭設計，其抗拉、抗壓、抗剪強度的系數為5，傳動絲桿的導向支撐間距與絲桿半徑之比（柔度）不大于200。 （4）、門體、門框在厚度上留出2mm的腐蝕裕度，門體與門框導向槽間隙小于1.6mm。 （5）、 導軌用鑄鐵制作，導軌面加工成與門框一樣的槽，并在平面上鑲入青銅，減少門體上下運行時的摩擦力。導軌和門框連接的接觸部位精加工，用螺栓聯接，并設有定位銷防止錯位。 （6）、楔緊裝置：為達到閘門的止水效果，閘門兩側設置楔塊。楔塊用錫青銅制成，用螺栓分別與門體和門框上的楔座固定，楔座銑成長孔，便于楔塊的調整。當閘門的某一處止水效果不好時可局部調整楔塊，當門體未關到位時或已到位而楔塊尚未楔緊時，需調整全部楔塊。 (7)、密封面：閘門的密封由側向與底部、頂部四面組成，四周密封采用門框圓形銅合金密封條緊密貼合門板的結構形式，利用門體關閉時與之接觸達到密封效果，在結構設計上保證整體密封良好。密封條采用銅合金經精密加工，密封條便于安裝和更換。門板和門框的密封面采用軋制或擠壓的銅合金條制成并經精密加工牢固地安裝在經加工的門框及門板的槽中（密封座分別鑲在經機加工的閘框和閘板上，用與密封座相同材料制作的沉頭螺釘緊固，螺釘頭部與密封座工作面一起精加工，其表面粗糙度不大于3.2μm，以保證在門框與門板的使用期間保持原位、不變形、不松動。門框和門板上經加工的凹槽在安裝密封條之前涂一層防水粘接劑，以保證水密性。密封工作表面無劃痕、裂紋和氣孔等缺陷。閘門設置有可以調節的楔緊裝置和強制密封裝置，保證閘門關閉時，閘板與閘框的密封面緊密接觸，閘框密封座與閘板密封座間隙小于0.1mm，閘板與閘框導向槽間隙小于1.6mm。密封座采用銅合金精密加工。 (8)、 絲桿由圓鋼制成梯形螺紋，其精度達到7e級標準，螺紋長度比門體行程高度加長200mm，閥桿按 工作開閉力設計，其抗拉、抗壓、抗剪強度的系數為不小于5，閘門處于關閉位置時，螺紋超出啟閉機螺母50mm，絲桿總長度超過5000mm時，需作分段加工，其接頭采用圓鋼加工成內圓孔，并用圓鋼鉸制螺栓將絲桿和接頭固定。接頭用固定工裝加工，可與相同規格的絲桿互換配合。絲桿總長度超過4000mm時，需增設軸導架，軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架都可在兩個方向進行調節，絲桿下部焊有圓鋼銷套，用銷軸與門體相連。 （9）軸導架：軸導架由鑄鐵襯套管安裝在鑄鐵托架上組成，鑄鐵托架固定在池壁上，導管與托架可在兩個方向進行調節，穩固絲桿的正常運行。 （10）、所有鑄鐵部件經過時效處理或高溫回火處理，重要零部件采用樹脂砂造型工藝。 （11）閘門的安裝方式采用預埋鋼板安裝方式，預埋鋼板與安裝螺栓焊接后進行二次澆灌，使整個閘門安裝牢固，不會預埋鋼板處產生漏水現象。 （12） 閘門安裝在墻壁上，為附壁式安裝形式。門板一般設于迎水面，
型式檢驗
有下列情況之一時可在閘孔尺寸300-600mm、700-1500mm、1600-2000mm和2100-3000mm范圍內任選一種進行型式試驗:a. 新產品試制時；b. 老產品轉廠生產的試制定型鑒定；c. 如結構、材料和工藝有較大改變，可能影響性能時；d. 正常生產時，兩年檢驗一次； e. 產品長期停產后，恢復生產時。 型式檢驗項目 (1) 作門板撓度測定，應符合要求。 (2) 作全壓泄漏試驗.應符合要求。 標志 閘門的標志可直接在門板的背部鑄造凸字或釘銘牌，其內容應包括制造廠名或廠標、閘門規格和工作水頭等字樣。 @包裝、運輸及貯存 閘門在檢驗合格后，應表面的油污贓物和存留的水分。 在裝運和貯存期內閘門應處于關閉狀態，螺桿或螺紋部應涂油脂包扎，以防銹蝕和損壞。 閘門的發運方式由供需雙方協商確定。包裝應符合YB 3214規定，必須使閘門及附件固定，保證在運輸途中不致因包裝不慎而損壞。閘孔在600mm以上時，需用螺栓緊固或者緊固在一塊滑座上，以便吊裝。 出廠閘門應附有產品合格證、產品使用說明書及裝箱單。 產品合格證應包括下列內容: a. 制造廠名和出廠日期；b. 產品名稱、型號及規格；c. 工作水頭；d. 依據標準、檢驗結果和檢驗日期；e. 出廠編號；f. 檢驗人員及檢驗負責人簽章。 產品使用說明書應包括下列內容: a. 制造廠名;b. 用途和主要性能規格；c. 作用原理和結構說明；d. 標有主要外形尺寸和連接尺寸的安裝圖；e. 主要零件材料；f. 維護、保養、安裝和使用注意事項；g. 可能發生的故障和辦法;h. 附件清單。
耀禹水利機械廠(九江市分公司)常年銷售 手動啟閉機等，我公司產品以良好的質量贏得了廣大用戶的好評，取得了良好的業績。公司現貨規格齊全，貨源充足。多年來堅持守約、保質、薄利、重義的經營理念，與廣大客商建立了牢固的合作關系，受到了廣大客戶的贊同。公司讓利于客戶，收承兌匯票，裝車免費，節假日照常發貨，并為用戶運輸，調劑余缺，歡迎廣大客戶朋友光臨惠顧!
