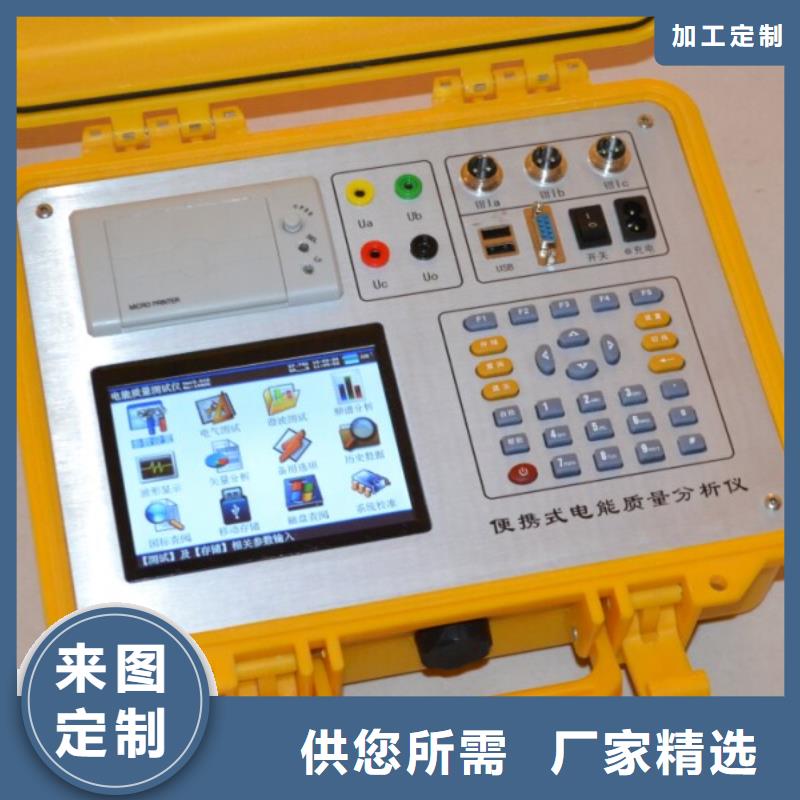

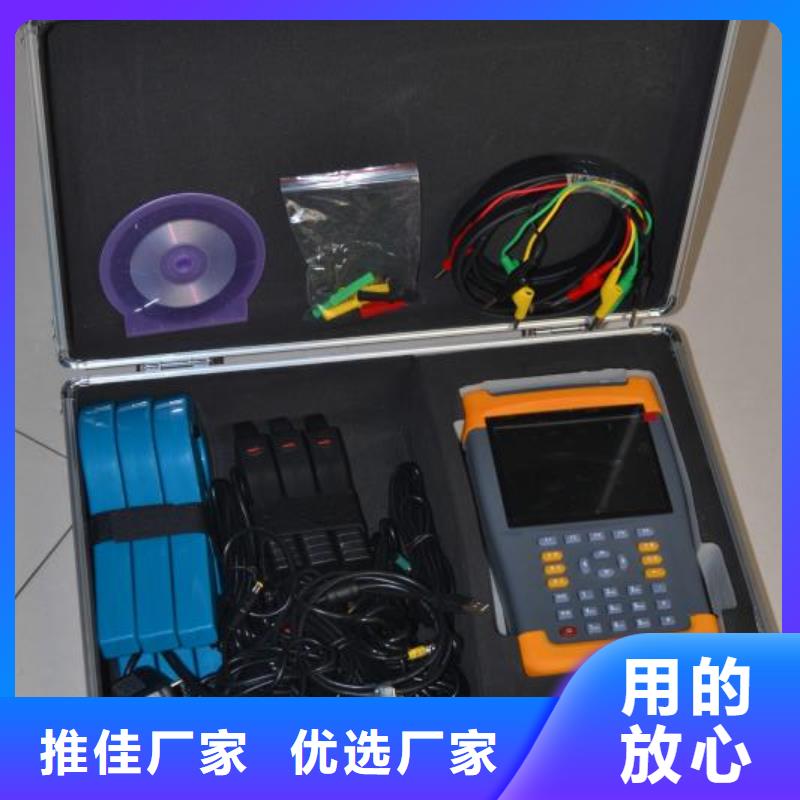

安徽阜陽電能質量分析儀電壓諧波分析部分1、測試目的本功能用來顯示三路電壓參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電壓信號電能質量的好壞。2、測試方法具體接線如圖十六所示：圖十六、電壓諧波測試接線圖在本項目中同時接入三相電壓信號。將電壓測試線的黃、綠、紅、黑四種顏色分別對應被測信號的A、B、C、N四條相線（當PT二次采用三線制接法時將被測設備的B相電壓接到儀器的Un端子，只用三根電壓線即可）。接好線后進入“電壓諧波”屏查看測量結果。（六）、電流諧波分析部分1、測試目的本功能用來顯示三路電流參量2－64各次諧波含量的數值和百分比含量，以此來判斷被測電流信號電能質量的好壞。2、測試方法具體接線如圖十七所示：圖十七、電流諧波測試接線圖在本項目中同時接入三路電流信號。用A、B、C三只鉗形電流互感器分別來測量被測設備電流回路的A、B、C三相，（當被測設備為三相三線接線方式時只用到A、C兩相的鉗表）接好線后進入“電流諧波”屏查看測量結果。

安徽阜陽電能質量分析儀 天正華意電氣依托企業文化的精神張力，大力吸納高素質的人才精英。公司擁有一支創新性高、凝聚力強、充滿朝氣的員工隊伍，公司注重產、學、研相結合的發展模式，依托國內高校的科研優勢，為產品的持續創新注入不竭動力。公司始終以“做的電學計量檢測產品”為核心價值，以“服務用戶需求“為中心，希望通過專業水平和不懈努力，為更多的用戶提供更優質、更科學的產品和服務。以滿足中國電力及計量行業日益增長的需求為戰略目標，以與客戶和所有合作伙伴互利互贏為價值觀。公司設有的業務職能機構、完善的服務體系，能及時為用戶提供專業的技術支持和熱情周到的服務。懷著對用戶與合作伙伴的感恩之情，天正華意電氣公司本著”以技術為核心，以用戶需求為己任“的經營理念，以”人無我有，人有我優“的產品研發理念，潛心耕耘，力爭百尺竿頭更進一步，為我國的電力計量檢測事業發展盡綿薄之力。“青島天正華意電氣、一心一意”把進的技術用于產品，用完善的服務滿足用戶需求是每一位昂立人追求的目標和動力的源泉！

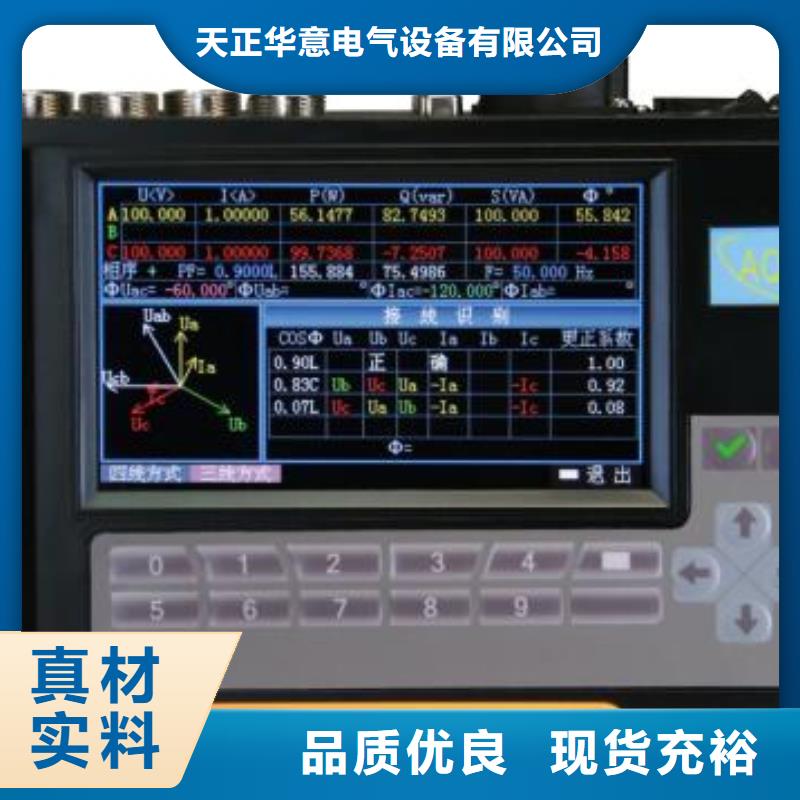

安徽阜陽電能質量分析儀 波形顯示”界面圖八、波形顯示界面波形顯示界面如右圖所示。在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為A、B、C三相所有的電壓電流的波形 , 用↑、↓鍵來切換不同的相別；可切換為A相電壓、電流的波形，B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相電壓的波形，A、B、C三相電流的波形?？梢宰鰹楹唵蔚氖静ㄆ魇褂?。屏幕下一行為提示行，提示可進行的操作。7．“矢量分析”界面圖九、矢量分析界面矢量分析屏如右圖所示，在此屏顯示被測裝置的實測矢量六角圖，同時顯示出三相電壓（二元件時為兩相）、三相電流（二元件時為兩相）的矢量關系以及以Ua（二元件時為Uab）為參照的各個量之間的相位角。通過此屏可以直觀的判斷三相計量裝置的接線是否正確，各相負荷的容、感性關系，上圖所示為標準阻性負載時接線全部正確情況下的三相四線向量圖。按F1鍵能將屏幕鎖定，按F2繼續刷新。退出返回主菜單。
