大慶高低壓開關柜通電試驗臺一直按“確定”退出并自動保存設置，設置好參數后系統自動保存斷電不丟失。設置輸出時間的目的有兩個，1、是為了防止當輔助觸點轉換不到位時分合閘線圈長時間帶電。2、當超出所設置的輸出時間，還沒有分閘或合閘，進行拒分拒合錯誤判斷。輸出時間如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。如果設置過短，可能會出現斷路器拒分拒合現象。當選擇電保持，做重合閘實驗時儲能時間為每次重合閘的間隔時間。時間設置范圍為0.01s-999.99s，磨合次數設置范圍為0-999999次。選擇磨合方式：按“↑”“↓”選擇“參數設置” 如圖4。，再按“確定” 進入圖5，按“↑”“↓”選擇“磨合方式”，再按“確定”鍵，進入圖7，選擇“合—分”磨合或“重合閘”磨合 、選擇輸出方式：按“↑”“↓”選擇“輸出方式” 如圖4。再按“確定”鍵，進入圖8電保持為繼電器模式，只有一個合閘線圈，通電合閘斷電分閘。機械保持為常規斷路器模式，合分閘各一個線圈，合閘線圈通電合閘，分閘線圈通電分閘。5、輔助設置： 按“↑”“↓”選擇“輔助設置” 如圖4。再按“確定”鍵，進入圖9，選擇對應的方式檢測常開：當選擇檢測常開時，輔助開關狀態接線應接到常開觸點。

<大慶>天正華意電氣設備有限公司

大慶高低壓開關柜通電試驗臺 使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。

大慶高低壓開關柜通電試驗臺 開關狀態和輔助開關狀態的輸入必須接空接點，不能外加電源。（四）當不需要檢測輔助開關時，輔助開關狀態6腳可以不接，懸空。（五）外接電源輸入為直流時合分閘輸出為直流，外接電源輸入為交流合分閘輸出為交流。（六）當使用外接電源時合分閘輸出端不能短路。（需在電源輸入端或輸出端加短路保護）（七）接線方法：首先將開關狀態信號（5腳和7腳）夾在斷路器斷口上（或與斷口狀態對應的輔助開關上）；當需要檢測輔助開關時（6腳和7腳）接對應的常開或常閉觸點（軟件中可設置）； 合閘（1腳）連接對應的合閘線圈，分閘（2腳）連接對應分閘線圈（電保持如接觸器不接，懸空）；公共端對應負極；儲能接儲能電機(沒有儲能的不接，如電保持可不接)。

<大慶>天正華意電氣設備有限公司
成套通電試驗臺規格庫存充足_2023大慶本地報價

大慶高低壓開關柜通電試驗臺剩余電流動作特性測試儀是按照標準GB16917.1-2014/GB16916.1-2014制作的，它是專門用于小型漏電斷路器動作特性的自動校驗。儀器以ARM-7高速處理器為核心，配以高速真有效值A/D轉換器和帶市電跟蹤的DSS正弦信號發生器及功率放大器，儀器自動輸出電流，可進行動作電流、動作時間等試驗項目，是塑殼漏電斷路器校驗的理想設備。1、產品外觀僅供參考 根據功率大小不一樣儀器由觸摸屏、電源開關、輸出插座等部分，操作簡便、顯示清晰，美觀大方。2、功能特點?24位高速高精度真有效值AD轉換，對動作電流及電壓進行采樣?高速處理器對動作時間進行采樣?支持標準Modbus-RTU通訊協議?支持常規產品動作電流快速選擇及非常規產品動作電流單獨設置?32位嵌入式處理器，高速處理大量通訊數據?RS232/485全速率異步串行通信接口，波特率可達115200bps?輸入輸出信號隔離保護，工作?軟硬件看門狗WDT設計，保證系統穩定?配置參數存儲于flash存儲器，掉電不丟失，保存?軟硬件抗干擾設計，可適應電磁環境較為惡劣的場合

成套通電試驗臺規格庫存充足_2023大慶本地報價 <大慶>天正華意電氣設備有限公司

大慶高低壓開關柜通電試驗臺使用方法和注意事項4.1：打開試驗臺后門，將三相四線380v電源接至接線端子L1、L2、L3、N上，打開機內電源總開關，面板“電源指示燈”亮，再打開面板“電源控制”所有儀表亮。4.2：當接通電源時，操作臺右上方"紅"指示燈亮，此時將鑰匙打開則面板上的電秒表 所有儀表亮，調整信號I至36V，用專用短接線將面板3、4短接，再啟動大電流，電秒表開始計時。4.3：調整信號0-36V電壓表應有0--36v變化。4.4：如需要36-400V交流電源時，調整0-400V即可經上述步驟檢查，可以大致估計整機功能完整。五：測 試 電 機 保 護 器 1：本測試臺配有專用保護器底座，供JDB120、225、300、DZB-1和QDZ-II等保護啟用，120和225中間一相對兩側位置相反，使用時可將底座上銅匯流排相互對調。2：不同型號保護器有不同的控制線路接法面板上的控制線路組合接線柱供不同組合連接用。3：做過載及短路試驗：（以JDB-225保護器80A檔為例）電流調壓器調零 按下啟動按鈕 調整電流調壓器電流表指示80A通電5S 再將電流升至96A（80A的1.2倍） 立即將電秒表清零開始計時自動跳閘，電秒表上顯示時間即為保護器動作時間。對于動作時間較短項目的，例如作6倍或8倍試驗的開啟電源開關并將電秒表至零，啟動后將電流表整定為480A或640A跳閘后相隔5S，電流調壓器不在回零重新啟動，再測一次，這樣可以電流調整過程中的時間誤差，電流調壓器重新啟動一次應立即跳閘，表示該保護器起短路保護作用，電秒表顯示的時間為短路動作時間。

大慶高低壓開關柜通電試驗臺尊敬的顧客感謝您購買本公司TH-III型高低壓測試通電臺。在您初次使用該產品前，請您詳細地閱讀本使用說明書，將可幫助您熟練地使用本儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的產品可能與使用說明書有少許的差別。如果有改動的話，我們會用附頁方式告知，敬請諒解！您有不清楚之處，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試柱等均有可能帶電壓，您在插拔測試線、電源插座時，會產生電火花，小心電擊，避免觸電危險，注意人身！版權聲明青島天正華意電氣設備有限公司版權所有，并保留對本手冊及本聲明的終解釋權和修改權。本手冊的版權歸青島天正華意電氣設備有限公司所有。未得到青島天正華意電氣設備有限公司的書面許可，任何人不得以任何方式或形式對本手冊內的任何部分進行復制、摘錄、備份、修改、傳播、翻譯成其它語言、將其全部或部分用于商業用途。免責聲明本手冊依據現有信息制作，其內容如有更改，恕不另行通知。武漢鈺恒電力設備有限公青島天正華意電氣設備有限公司在編寫該手冊的時候已盡努力保證其內容準確可靠，但青島天正華意電氣設備有限公司不對本手冊中的遺漏、不準確或錯誤導致的損失和損害承擔責任。讀者對象本手冊的讀者對象為本測試儀器試驗技術人員，以及配置和此儀器試驗臺的管理員。

成套通電試驗臺規格庫存充足_2023大慶本地報價

大慶高低壓開關柜通電試驗臺一直按“確定”退出并自動保存設置，設置好參數后系統自動保存斷電不丟失。設置輸出時間的目的有兩個，1、是為了防止當輔助觸點轉換不到位時分合閘線圈長時間帶電。2、當超出所設置的輸出時間，還沒有分閘或合閘，進行拒分拒合錯誤判斷。輸出時間如果設置過長，當斷路器發生拒分、拒合或輔助觸點轉換不到位時，合分閘線圈長時間通電，可能導致發熱甚至燒毀。如果設置過短，可能會出現斷路器拒分拒合現象。當選擇電保持，做重合閘實驗時儲能時間為每次重合閘的間隔時間。時間設置范圍為0.01s-999.99s，磨合次數設置范圍為0-999999次。選擇磨合方式：按“↑”“↓”選擇“參數設置” 如圖4。，再按“確定” 進入圖5，按“↑”“↓”選擇“磨合方式”，再按“確定”鍵，進入圖7，選擇“合—分”磨合或“重合閘”磨合 、選擇輸出方式：按“↑”“↓”選擇“輸出方式” 如圖4。再按“確定”鍵，進入圖8電保持為繼電器模式，只有一個合閘線圈，通電合閘斷電分閘。機械保持為常規斷路器模式，合分閘各一個線圈，合閘線圈通電合閘，分閘線圈通電分閘。5、輔助設置： 按“↑”“↓”選擇“輔助設置” 如圖4。再按“確定”鍵，進入圖9，選擇對應的方式檢測常開：當選擇檢測常開時，輔助開關狀態接線應接到常開觸點。

大慶高低壓開關柜通電試驗臺主要技術參數1、電源：AC220V±15％；50Hz；2、整機功耗：≤2500W；3、輸出電流10A；4、內部電源輸出電壓：DC 0-280V；5、濕度：≤85％RH；6、溫度：-10℃—50℃；7、外形尺寸：370mm×280mm×160mm；8、重量：8kg四、面板介紹圖1面板介紹如圖1。1、儀器接地端 （系統地）2、外接電源 （試品為交流時，外接電源接交流） 3、控制接口 （控制開關動作，及開關狀態反饋。） 4、報警 （聲光報警，當操作過程出現錯誤或磨合完畢時，聲光提示）5、液晶顯示屏 （人機對話窗口） 6、電壓調節 （調節內部直流電壓）7、按鍵 （用于設定參數和操作）8、電源開關 （系統電源開關）9、AC220V 電源插座 （系統電源輸入）四、外接電源接口說明圖2外接電源接口說明如圖2。1、默認使用內部電源，外接電源可不接，當需要交流輸出時，需要外接電源。外接電源輸入為交流時輸出為與之電壓相同的交流。2、外接電源的外部需接保險或空開進行短路保護，儀器內部沒有短路保護。3、電源輸入電壓為280V。4、直流輸入時1腳為正，2腳為負。5、電源輸入為交流時可用交流調壓器。四、控制接口說明圖3控制接口說明如圖3。（一）控制信號接口各引腳說明。1腳合閘（直流時為正）2腳分閘（直流時為正）3腳公共端（直流時為負）4腳儲能（直流時為正）5腳開關狀態（必須接空接點，不能外加電源）6腳輔助開關狀態（必須接空接點，不能外加電源）7腳狀態公共端（必須接空接點，不能外加電源）（二）合閘，分閘輸出電流為10A。

<大慶>天正華意電氣設備有限公司 成套通電試驗臺規格庫存充足_2023大慶本地報價

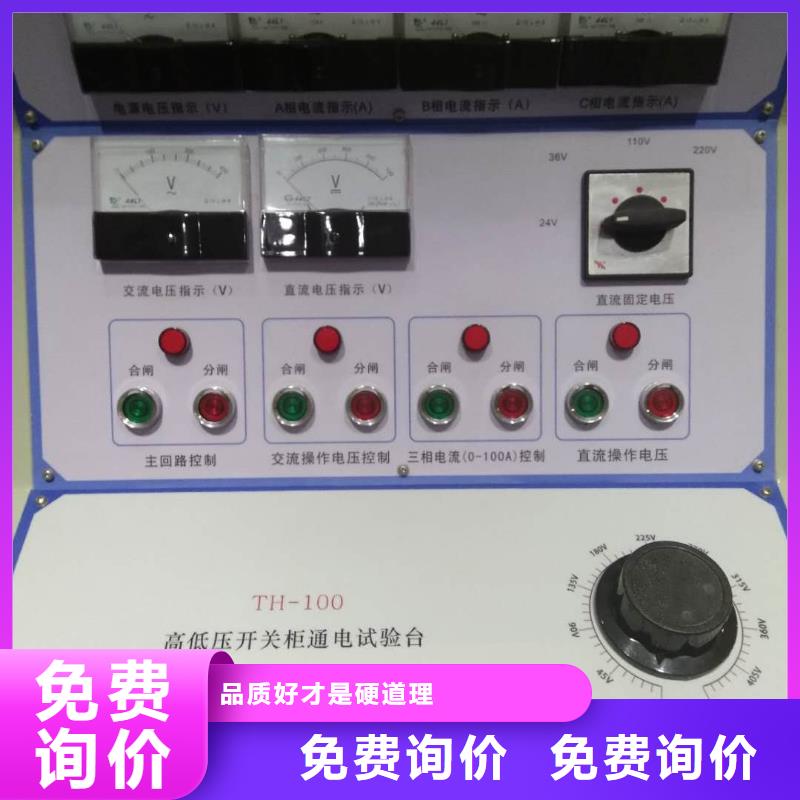

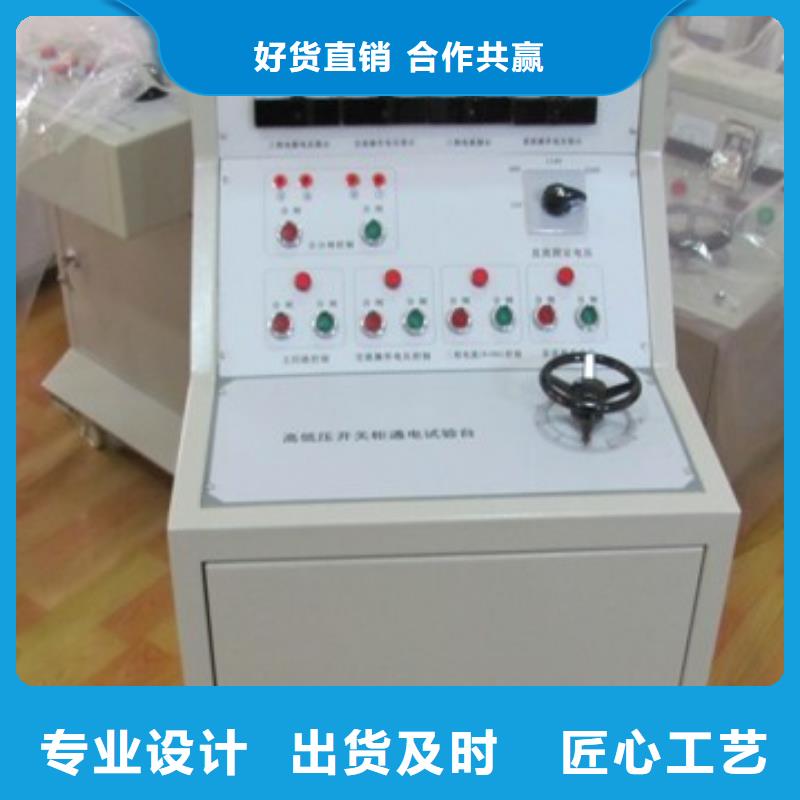

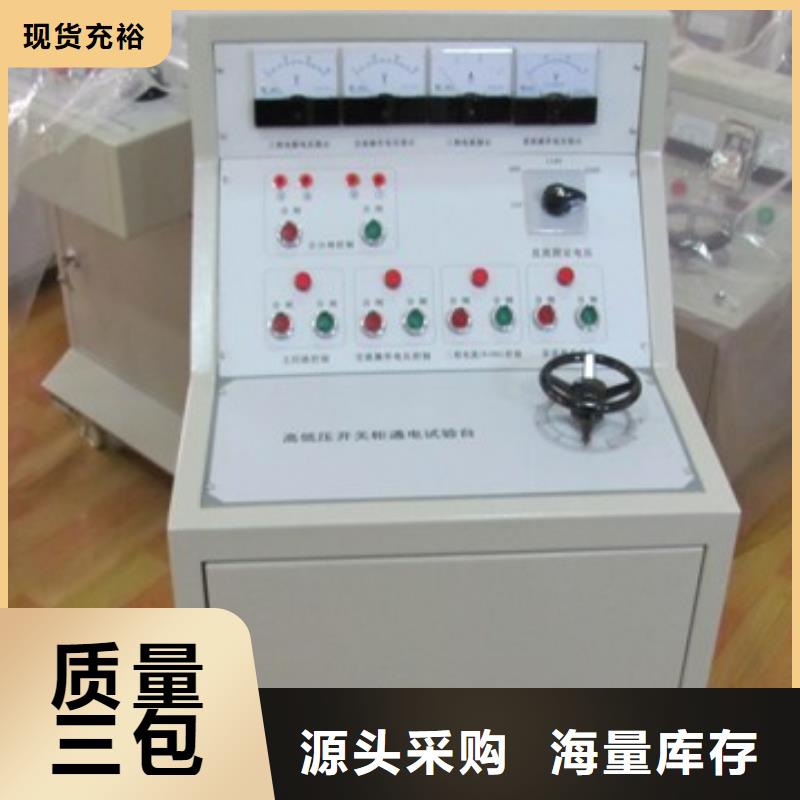

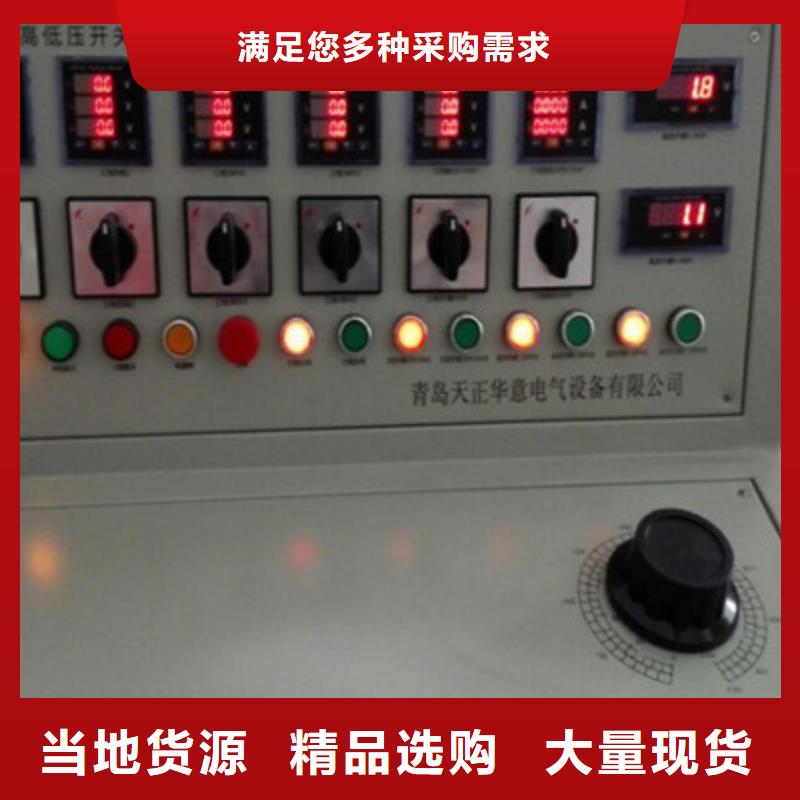

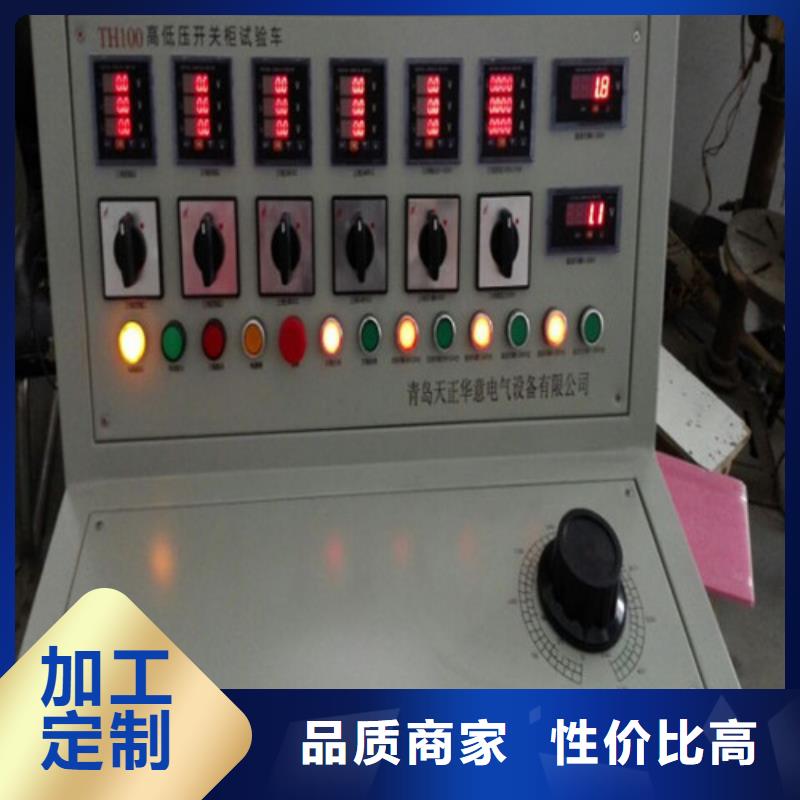

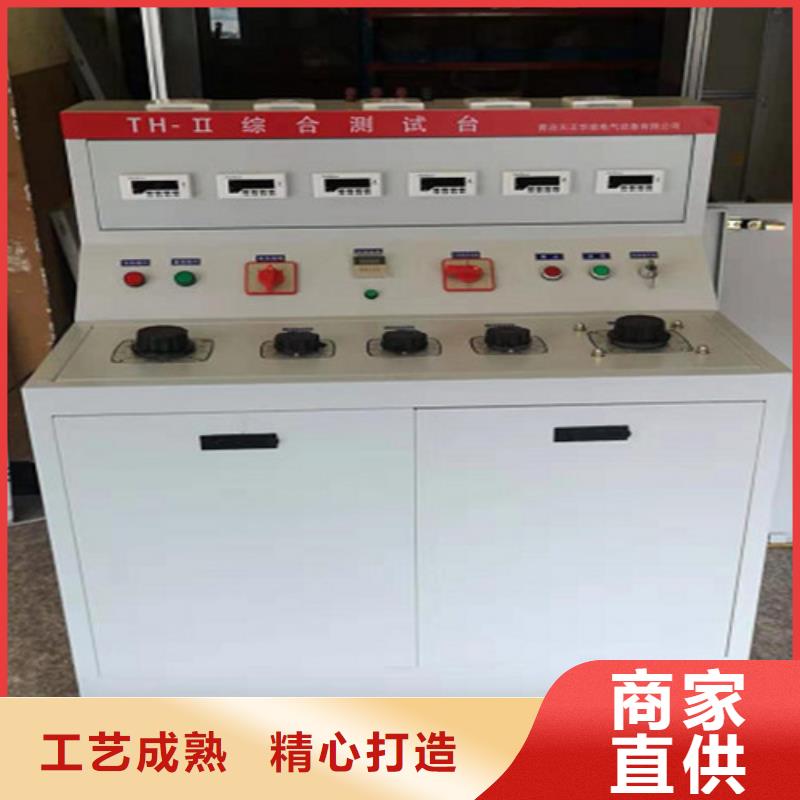

大慶高低壓開關柜通電試驗臺高低壓開關柜通電試驗臺一、概述高低壓開關柜通電試驗臺用于高低壓開關柜生產廠家出廠動作調試，也可用于變電站檢修替代站內直流操作電源及其它需要直流電源的場合。在發電廠、變電所、開關柜廠等單位，一次設備是重要的，二次設備也是重要的，因為一次設備和二次設備構成一個整體，只有二者都處在良好的狀態，才能保證電力生產的。二次設備是指對一次設備的工況進行監測、控制、調節、保護，為運行人員提供工況或生產指揮信號所需的設備，因而二次回路的故障常會破壞或影響電氣設備的正常運行，用好管好二次回路的電氣設備，是確保電力生產的重要環節。本試驗臺就是根據二次回路測試和試驗要求，從用戶對二次回路試驗的實際需要出發而由本公司自行設計生產的。本產品具有功能全、體積小、外形美觀、便于移動等特點，是測試二次設備各項參數的理想設備。二、主要技術參數1、三相五線交流電壓直接輸出；2、三相交流電壓固定(100V/10A)輸出；3、三相交流電壓固定(380V/10A)輸出；4、三相交流（0~100V/10A）電壓可調輸出；5、三相交流（0~430V/10A）電壓可調輸出；6、單相直流（0~260V/10A）電壓可調輸出；7、單相直流（0~300V/10A）電壓可調輸出；8、單相交流（220V/10A）電源接線板插孔直接輸出；9、外形尺寸：550mm660mm1005mm三、產品結構本產品TH型移動式結構，底部裝有四只定向輪，兩邊設置拉手，便于推動或抬動。由三塊面板（圖一、圖二和圖三所示）組成其控制和監測等功能。上面板（圖一）由儀表、信號燈及控制按鈕開關組成，用于操作和監測；下面板（圖二）上裝有調壓器手輪，用于調節輸出電壓或電流；接線板（圖三）在車后，而方便。測試車左側采用的是二孔三孔電源插孔。高低壓開關柜通電試驗臺

大慶高低壓開關柜通電試驗臺 說明書一份。五、操作說明：5.1可靠連接設備的電源線，5.2可調電壓測試：只需將被測試品連接到設備上面的插座，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試，在測試的同時，可調節設備面板上的電壓顯示轉換開關，觀察各相電壓，但對測試輸出沒有影響。5.3直流電壓測試：只需將被測試品連接到設備側面的直流電壓輸出端子，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試， 5.5電流測試：只需將被測試品串入到設備側面的電流輸出端子和固定電壓輸出端子之間即，合上電源開關，按下總啟動按鈕，調節調壓器觀察電流表的讀數至所需測試電流即可測試，三相電流的調節方法相同不需重復說明 7、注意事項：1.設備的電源輸入線徑必需滿足要求；2.設備在安裝時須設接地裝置，并存放于干燥通風處；3.設備需具備一定專業知識者進行操作，且嚴格按照操作程序進行；4.在測試時由于室溫的差異會給測量帶來一定的誤差，應根據實際室內室溫對測試電流調整后在對被測試品進行校驗；5.更換試品時請務必切斷電源；6.設備閑置時請先切斷電源；7.當設備出現故障時應先切斷電源并請專業人員進行維修，請勿自行打開；

成套通電試驗臺規格庫存充足_2023大慶本地報價

大慶高低壓開關柜通電試驗臺 說明書一份。五、操作說明：5.1可靠連接設備的電源線，5.2可調電壓測試：只需將被測試品連接到設備上面的插座，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試，在測試的同時，可調節設備面板上的電壓顯示轉換開關，觀察各相電壓，但對測試輸出沒有影響。5.3直流電壓測試：只需將被測試品連接到設備側面的直流電壓輸出端子，合上電源開關，按下總啟動按鈕，調節調壓器觀察電壓表的讀數至所需測試電壓即可測試， 5.5電流測試：只需將被測試品串入到設備側面的電流輸出端子和固定電壓輸出端子之間即，合上電源開關，按下總啟動按鈕，調節調壓器觀察電流表的讀數至所需測試電流即可測試，三相電流的調節方法相同不需重復說明 7、注意事項：1.設備的電源輸入線徑必需滿足要求；2.設備在安裝時須設接地裝置，并存放于干燥通風處；3.設備需具備一定專業知識者進行操作，且嚴格按照操作程序進行；4.在測試時由于室溫的差異會給測量帶來一定的誤差，應根據實際室內室溫對測試電流調整后在對被測試品進行校驗；5.更換試品時請務必切斷電源；6.設備閑置時請先切斷電源；7.當設備出現故障時應先切斷電源并請專業人員進行維修，請勿自行打開；

大慶高低壓開關柜通電試驗臺 使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。具體這樣描述，如果要產生三相交流250V，則按如下步驟進行：1)合上總電源開關，按下總回路控制的合閘按鈕，此時合閘燈亮，再按下交流操作電壓控制的合閘，此時交流操作電壓控制的合閘燈亮，此時后出線板中的交流操作電壓就有輸出電壓了，如需要電壓為250V，只要調節調壓器，使電壓為250V即可。

大慶高低壓開關柜通電試驗臺使用方法：1、將“AC380V電源輸入”接入到三相四線電網中，將地線接入大地網中，決不可將地線接入到零線或是接入到其他設備的外殼上，這樣將會給之后的測試工作帶來很大的危險，眾所周知，在設備發生故障或設備外殼帶電后，操作人員若接觸帶電體如同接入380V電網，若接地不良或沒有接地，將會失去對操作人員的保護，使操作人員如同接入到380V電網一樣危險，會對操作人員造成很大的傷害，嚴重的會造成人員死亡。所以在使用之前一定要檢查接地線是否接觸良好，接入的地網是否是真正的與大地相連。為了您的，請嚴格按照要求操作。2、在接入AC380V電源時，應先切斷電源，待線接好后再合上電源，同時要注意，接線時，雙手一定不能碰導線的金屬部分，這樣會造成觸電。正確的做法是先切斷總電源，保證導線不帶電的情況下將導線與電源可靠的連接，連接完后人員均不要再碰導線，更不要接觸沒有絕緣的金屬部分。3、根據開關柜不同的種類，將開關柜中的各合閘，分閘或者是各種需要電源的裝置用導線與開關柜通電試驗臺相連，連接完后再合上總電源開關，同時合上相應的交流或直流或是電流輸出開關，調節調壓器手柄，輸出電壓就慢慢上升，達到需要后停止上升，開始對待出廠的開關柜做各種測試。

---
