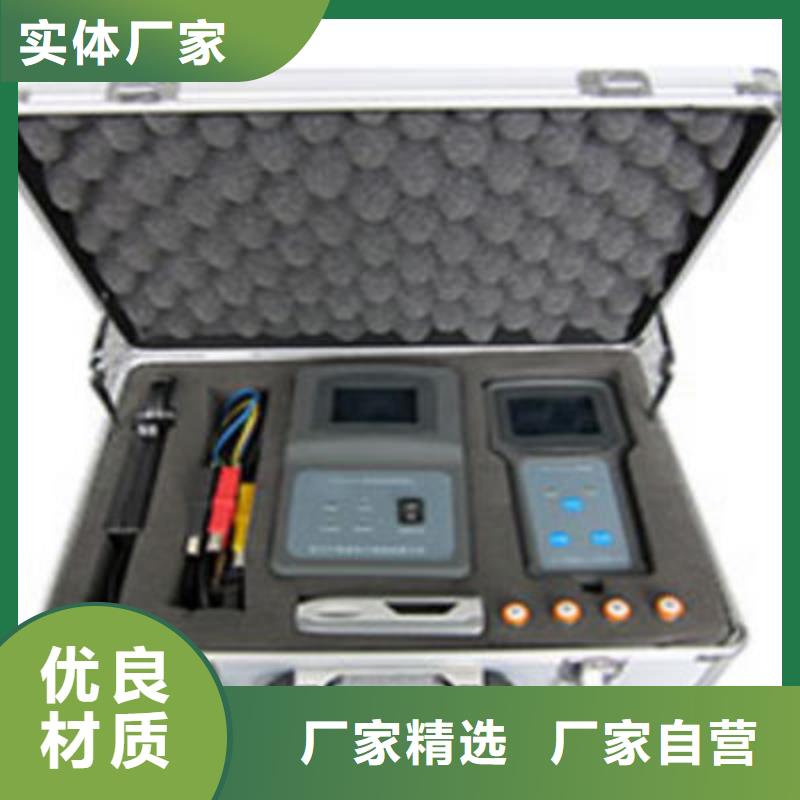

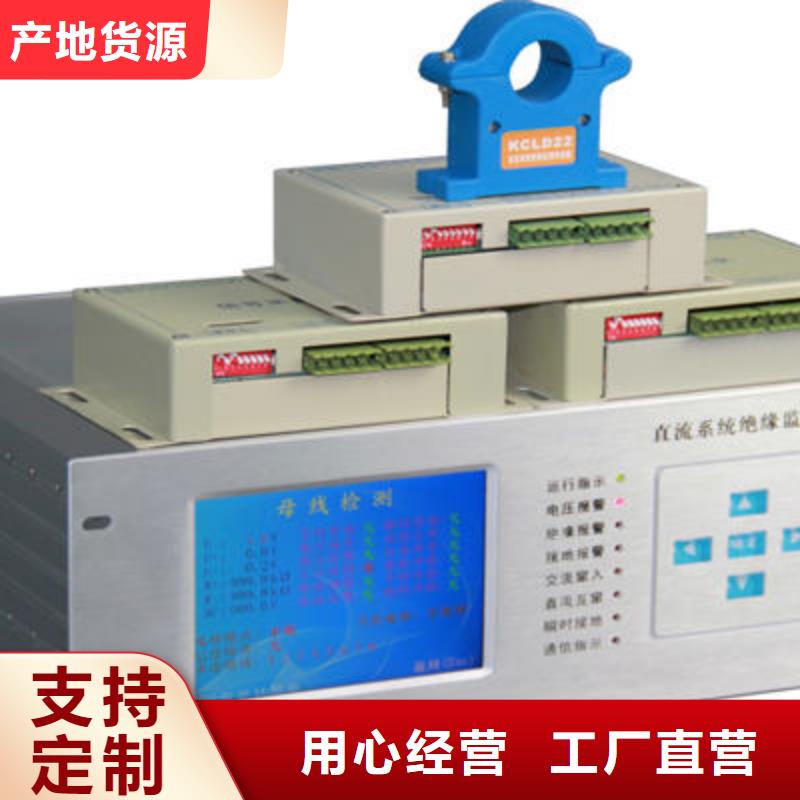

大慶直流系統接地故障定位儀TH-3000不僅重點解決了直流系統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障的準確檢測，并且還能準確的顯示系統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的后顧之憂。本裝置以系統為首要前提，按行業標準的要求，以可靠的低頻信號方式進行檢測，并在現場進行了大量的實際應用，對系統無任何影響。二、裝置構成及原理2.1 裝置的構成該裝置由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流系統正負母線和地相連，當直流系統出現接地故障后，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立于信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。 2.2 裝置的工作原理定位裝置的工作原理是：當直流系統發生接地故障或絕緣降低(整個直流系統絕緣電阻小于報警整定值)，直流系統電壓監測裝置發出警報時，將信號發生器接入直流系統的正、負母線和地之間。信號發生器自動判斷直流系統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜系統檢測，對系統無影響的低頻信號，并實時顯示系統電壓、正對地電壓、負對地電壓和系統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，并模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），并繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價

大慶直流系統接地故障定位儀電流檢測功能將直接以電流大小的形式顯示被測支路的漏電流大小，該功能項的使用方法如下：令采集器處于自然狀態（不鉗任何電流支路，并保持鉗口正常閉合），通過功能菜單選定該功能項，按下測試鍵進入該功能項顯示界面；將采集器鉗入被測支路，顯示屏上將顯示被測支路的漏電流大小；如下圖電流檢測功能1所示；在電流檢測功能顯示界面下，按下“測試”鍵即實現對當前電流的清零，在對下一支路進行電流檢測時，先令采集器處于自然狀態，按下“測試”鍵當顯示屏上電流顯示為零后，再鉗入被測支路；（電流檢測功能顯示界面下會顯示支路狀態，在系統分析儀處于“非信號檢測”模式下可以用此功能實現各支路狀態的檢測，在此模式下對支路狀態進行檢測，采集器只能正負支路一起鉗，支路狀態顯示三種結果：正常；帶方向的絕緣阻抗值；異常。顯示“異常”說明此回路漏電流較大，存在環路的可能。檢測完成后如下圖電流檢測功能2所示；（5）當系統分析儀處于其它檢測模式時，支路狀態信息公供參考，默認情況下，系統分析儀都是處于信號檢測模式。電流檢測功能1電流檢測功能2說明：系統分析儀側面的四位撥碼開關可對分析儀的工作檔位進行設置，撥碼開關第4位無效，撥碼開關撥下時處于開狀態，撥碼開關前三位的設置與檔位關系如下：

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價

大慶直流系統接地故障定位儀故障定位畫面如下：故障定位畫面該畫面顯示了被測回路的電流波形圖、絕緣阻抗大小、故障點方向等信息。上圖中左圖為接A型采集器時對故障支路進行檢測的顯示界面，右圖為接D型采集器對故障支路檢測的顯示界面。對于存在故障支路的檢測，從圖中可以看出探測儀檢測到了與分析儀所發同頻率信號和投入檢測橋同頻率的電流信息，并以波形的形式顯示出來，檢測完成之后并指出故障點的方向。故障點方向顯示為“同向”或“反向”，該方向是相對于檢測點的采集器標識方向而言。如果同向，表示故障點方向和采集器標識的方向一樣；反之，相反。對于純電阻回路，同步點箭頭，指示在電流波形的波峰或者波谷位置；對于有分布電容的回路，指示在電流波形的波峰和波谷之間。故障電流頻譜分析畫面如下：故障電流頻譜分析由兩幅畫面組成，上圖中左圖為故障電流頻譜原始電流波形圖，右圖為經FFT變換后的頻譜圖。該功能先將原始電流信號以波形顯示出來，然后進行快速FFT變換，再將該故障電流的頻譜圖顯示出來，并計算出電流幅值的頻點及故障電流幅值。直流電流測試畫面如下：在該界面下按“測試”鍵可對當前測試電流進行清零操作。“電流測量”功能只適合使用D型采集器，如果使用A型采集器，界面會提示“請接D型鉗表”，即需將A型采集器更換成D型采集器后進行電流測量操作。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價
<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價

大慶直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。

大慶直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價

大慶直流系統接地故障定位儀在沒有接地的情況下，系統分析儀不會向系統發出任何信號，同時也不會向探測儀發出同步信號。在自檢時，請確保直流系統中不存在其它向直流系統發出信號的設備，如有，請退出后測試，包括在后面的查找過程中均需將存在信號源的設備退出直流系統，否則有可能對檢測帶來干擾。（3 ）檢測開始設備自檢通過后，即可對系統支路逐一檢測，為了保證檢測的順利進行，在將探測儀遠離分析儀進行檢測時，不要關閉探測儀電源。探測儀共有三項功能可供用戶使用，分別是“故障探測”“絕緣分析”“電流檢測”，三項功能可通過功能鍵進行切換。故障探測功能 設備內部設定了不同電壓等級系統的支路接地阻抗檢測門限值，當支路絕緣故障小于該門限值時，檢測結果顯示接地故障告警信號，并告之接地故障點方向；當支路絕緣故障大于該門限值時，檢測結果顯示非接地信號；同時，為方便用戶判斷被測支路的絕緣狀況，測試結果還將顯示檢測的絕緣量化指數，絕緣指數越高表示絕緣情況越差，越低表示絕緣情況越好。電壓等級/V2448110220接地檢測門限值/KΩ7153060設備接地檢測門限表絕緣分析功能 選擇該功能項之后，探測儀會把被測支路的絕緣阻抗大小及波形顯示出來并且指示接地點方向，可測量的阻抗范圍如下表：電壓等級/V2448110220阻抗測量范圍/KΩ0-700-1500-3000-600探測儀阻抗測量范圍表如果被測支路存在絕緣故障，檢測完成之后顯示示意圖如下：絕緣分析功能電流檢測功能

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價

大慶直流系統接地故障定位儀每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次數據的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，數據同步完成之后，探測儀可以遠離分析儀，但使用時，在數據同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（4）分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止狀態，以免影響檢測準確度。（6） 探測儀使用D型采集器檢測時如果出現“鉗表飽和”的字樣，請確保所測支路的電流大小沒有超過1A，如超過此數值，請鉗正負極雙根線。（7） 由于D型采集器采用齒片交錯工藝，在使用時，打開采集器，卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位閉合不緊密，損壞采集器。

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價
<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價

大慶直流系統接地故障定位儀信號發生器與檢測器不受距離限制在復雜的直流系統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器并不受此距離的限制，可以在同一個系統中的任何一點進行查找。3.7 運行、可靠信號發生器是需要接入直流系統之中的，這就對設備的性與根據直流系統現場的實際情況，信號發生器可智能式產生1.0—5.0mA 的信號電流，且功率小于0.2W，適用于各類直流系統，對直流系統的運行、可靠運行提供了保障。四、裝置主要技術指標4.1 可檢測接地電阻范圍　系統電壓為220V時：　0 -500KΩ系統電壓為110V時：　0 -250KΩ系統電壓為48V時：　 0 -50KΩ系統電壓為24V時：　 0 -10KΩ4.2 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)?輸出信號頻率：2.5Hz4.3 抗對地分布電容值：對地電容單支路≤8uF，系統對地總電容≤100uF；4.4 適用直流系統電壓：220V±10％，110V±10％，48V±10％，24V±10％，或用戶提出其它電壓等級；4.5環境溫度：-35℃～＋55℃；4.6 相對濕度：≤95％ 4.7總質量：2.8kg 4.8 外形尺寸（鋁合金包裝箱）：460x240x120（mm）五、使用方法5.1 將信號發生器接入直流系統：信號發生器的信號連線，紅夾接正母線，黑夾接負母線，黃夾接地線。確定信號發生器正確接好后，打開信號發生器電源開關。5.2 按不同電壓等級自適應輸出信號：信號發生器自適應不同電壓等級的直流系統，系統無接地故障時，“正常”指示燈亮。液晶顯示屏顯示接入直流系統電壓、正對地電壓、負對地電壓。系統有接地故障時，信號發生器自動判斷接地極性，如果系統正接地，信號發生器“正接地”指示燈亮，在向系統輸出信號的同時，“正接地”指示燈閃爍。如果系統負接地，“負接地”指示燈亮，在向系統輸出信號的同時，“負接地”指示燈閃爍。同時液晶顯示屏顯示系統正對地電壓、負對地電壓、系統對地絕緣總阻抗。

<大慶>天正華意電氣設備有限公司 優質的直流接地智能快速查找儀全國統一價 <大慶>天正華意電氣設備有限公司

大慶直流系統接地故障定位儀 功能特點1．主要功能介紹系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，可實現0—999.9KΩ的測量；．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中串入的交流電電壓值，交流電壓測量范圍為0—280V；．支路絕緣阻抗測量功能，儀器測量每條支路的正負對地絕緣阻抗大小；支路接地故障點定位功能，儀器可實現接地故障支路接地故障點的定位功能；．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（．具有不發信號接地查找功能，裝置可以在不向系統注入任何信號的條件下實現接地故障點的定位；（方向顯示功能，對于測試出有接地指示的支路，儀器將會有方向指示箭頭提示用戶接地點與所查找接地點之間的相對方向，提高查找效率。絕緣指數分析功能，在使用接地功能檢測時，檢測完一條支路后，探測儀會顯示該條支路的絕緣指數情況，供用戶參考分析。（．波形曲線顯示功能，在使用探測儀對被測支路絕緣狀況進行檢測時，顯示屏會以波形曲線形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找。

大慶直流系統接地故障定位儀電力系統中的直流系統接地故障是一種易發生且對電力系統危害性較大的故障。無論是正極接地或者負極接地，都可能造成保護誤動或者保護拒動，危害電力系統正常運行。《中華人民共和國電力行業標準DL /T856－2004》 規定了不同直流系統接地故障的整定值，當直流系統接地阻抗低于該阻值時，表示系統已經處于故障運行狀態，需盡快處理。由于直流系統的復雜性和動態性，直流接地故障往往難以定位，而傳統的拉路法已無法滿足在保證系統運行的情況下找出接地故障點，近幾年來，相關規程中已經明文禁止采用拉路法的方式來進行接地故障點的定位。為了能夠幫助現場維護人員快速準確地找出接地故障點，我公司通過多年努力，總結大量現場經驗，開發出了便攜式直流接地故障查找儀，該查找儀可以查找解決各電壓等級（48V，110V，220V）直流系統中的間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、交直流竄電故障、多點接地等絕緣故障。便攜式直流接地故障查找儀采用高分辨率傳感單元對直流系統中接地點的漏電流進行采集，在220V電壓等級下檢測600KΩ以內的對地絕緣阻抗，檢測速度快，定位精準，真正解決了直流系統中的絕緣故障問題。
