大慶地埋電纜管線探測儀本設備適用于不同的和地區，為適應不同的電網工頻頻率和深度單位，需要在開始使用之前對接收機進行必要的用戶設置。1、若非訂貨時指定，出廠默認工頻為50Hz，深度單位為m（米）。若需更改，則如左下圖所示，在接收機狀態下，同時按住標定鍵 和測量鍵 不要松開，再按住開關/靜音鍵 不要松開，可以看到接收機開機并顯示歡迎界面，三個按鍵仍然不要松開，直至約2秒后顯示用戶設置界面，此時可以松開按鍵。輸出功率調節按輸出功率減小鍵 或輸出功率增大鍵 調節輸出水平（信號大小），共分10檔，屏幕右下角顯示輸出電壓和電流。應根據需要調節輸出水平：?較大的電流有助于穩定探測及準確測深。?在較高頻率（8kHz及以上）以及很淺的深度（1m之內），較高輸出電流可能會造成接收飽和失真，造成接收機響應非線性及測深誤差增大，此時應適當降低輸出水平。?降低輸出功率有助于延長電池供電時間，但不應過多考慮。

<大慶>天正華意電氣設備有限公司

大慶地埋電纜管線探測儀大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，電纜對端的護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。如右圖所示。 圖3-1-4 并行電纜的分流效果

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

大慶地埋電纜管線探測儀電纜故障探測儀組成部分及其結構功能（一）接收機：接收機用于對地下管線、電纜的定位，地下管線的埋土深度的測量以及電流測量。多種頻率和工作模式能夠滿足各種環境和各種管線探測的需求。接收機用來對目標管線定位、測深。2.1接收機功能：開、關鍵(1) 按下開鍵即開機，按下關鍵即關機。開啟接收機后，如在設置的自動關機時間內沒有按動任何功能鍵，接收機則自動關機。如按動任意功能鍵，則接收機會重置關機時間。f鍵 (2) 頻率選擇鍵：根據發射機的頻率選擇對應的檢測頻率，可供選擇的頻率包括無線電、50Hz、100Hz、512Hz、1KHz、33KHz、83KHz。儀器型號不同，頻率配置也不相同，具體頻率根據生產廠家的產品規格書確定。模式鍵(3) 模式鍵用來選擇接收機的工作模式，用于管線定位。定位過程中一般先用峰值法進行測量。測繪模式包括：谷值模式峰值模式寬峰模式峰值箭頭模式電力模式：可檢測50Hz電力電纜當有外接A字架或識別夾鉗時，還可以選擇外接信號模式。增益鍵(4) 增益鍵用來調節增益大小，按下鍵增大增益，按下鍵減小增益，在調節過程中，在顯示窗口的下側中間顯示增益大小（16），常按或3秒啟動自動增益功能，此時增益數字變成閃動的光標（如左圖所示），儀器自動調整信號強度到滿刻度的70％左右。信號的相對強度通過顯示窗口上方的條形圖（8）和圖形下面的數字

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

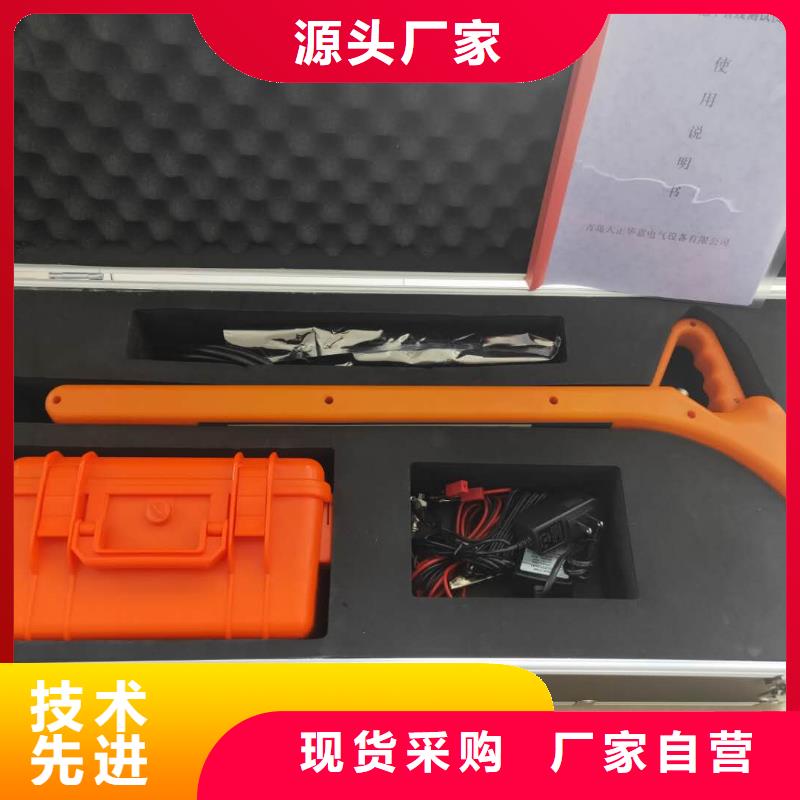

大慶地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

大慶地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情 <大慶>天正華意電氣設備有限公司

大慶地埋電纜管線探測儀大地接法： 圖3-1-2 護層－大地接線法如上圖所示，將電纜近端的護層接地線解開，低壓電纜的零線和地線的接地也應解開，電纜對端的護層保持接地，信號加在護層和接地釬之間（不可使用接地網），電纜相線保持懸空。電流自發射機流經護層，在電纜對端進入大地，流回近端返回發射機。這種接法不存在屏蔽，因而在地面上產生的信號強，信號特性也比較明確。同樣，由于護層－大地分布電容的存在，信號會自近向遠逐漸衰減。潛在的問題：護層外部的絕緣層若有破損，部分電流將由破損點流入大地，造成破損點后的電流突然減小，減小幅度與破損點的接地電阻有關。3、相線－護層接法：圖3-1-3 相線－護層接法如上圖所示，發射信號加在電纜一相和護層之間，對端相線和護層短路，護層兩端保持接地。如果是單條電纜敷設，信號自發射機流經芯線，再經護層和大地兩個回路返回。因為護層（鎧裝及銅屏蔽層）由連續金屬組成，電阻很小；大地回路由于存在兩端接地電阻，再加土壤電阻，總阻值較大，故大部分電流將通過護層返回，少部分電流通過大地返回。由于芯線電流和護層電流反向，能在外部一定距離產生磁場信號的有效電流為其差，數值等于通過大地返回的電阻電流。另外由于芯線－護層回路和護層－大地回路存在互感，通過電磁感應也能夠在護層－大地回路產生感生電流。綜合效果為有效電流等于大地回路的電阻電流和感應電流的矢量和（兩者存在相位差）。根據現場情況的不同，有效電流可能會占總注入電流的百分之幾到百分之十幾。如果存在同路徑敷設（兩端位置均相同）的其他電纜，則返回電流主要被幾條電纜的護層分流，例如三條電纜同路徑，則三條電纜的護層返回電流各占1/3。有效電流正向，占注入值的2/3，鄰線電流反向，占1/3。如右圖所示。 圖3-1-4 并行電纜的分流效果

大慶地埋電纜管線探測儀感謝您購買了本公司的智能電纜綜合探測儀，為了更好地使用本產品，請一定：——詳細閱讀本用戶手冊，操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行實際測試。——嚴格遵守本手冊所列出的規則及注意事項。?本儀表根據IEC61010規格進行設計、生產、檢驗。?任何情況下，使用本儀表應特別注意。?注意本儀表機身的標貼文字及符號。?儀表設計了過壓保護，但應避免直接接觸或直接連接帶電導體。?使用前應確認儀表及附件完好，儀表、測試線絕緣層無破損、無裸露、無斷線才能使用。機殼或測試線發生斷裂而造成金屬外露時，請停止使用。?耦合鉗在發射信號時，產生嘯叫聲屬于正常現象。?耦合鉗在發射信號時，會產生較大的磁吸力，此時禁止打開鉗口，必須關閉發射機電源后才可以打開鉗口。?使用直連輸出模式時，嚴禁將紅黑測試線接入正在運行的電力電纜。?為確保人身，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。?測量過程中，嚴禁接觸裸露導體及正在測量的回路。?確認導線的連接插頭已緊密地插入儀表接口內。?測試線須撤離被測導線后才能從儀表上拔出，不能觸摸輸出插孔，以免觸電。?請勿在易燃性場所測量，火花可能引起爆炸。?請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。?若儀器潮濕，請干燥后再保管。?電池電壓低符號顯示，請及時充電。?測試儀長時間放置不使用，請每3個月給電池充電一次。?使用、拆卸、校準、維修本儀表，必須由有授權資格的人員操作。?發射機輸出電壓150Vpp，切勿工作時直接觸碰輸出夾和目標管線！?由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。?儀表及手冊中的“ ”符號為警告標志，使用者必須嚴格依照本手冊內容進行操作。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情 大慶無線鉤式大電流電纜漏電測試儀查看詳情

大慶地埋電纜管線探測儀 管線儀 概述是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行性識別，以及管道絕緣破損和部分類型電纜故障的查找。主機 可選附件測深輔助傳感器發射卡鉗識別柔性卡鉗聽診器1kV查障升壓器A字架圖1-1-1 儀器外觀一、功能特點1.多種功能合一： 路徑探測 ＋ 電纜識別 ＋ A字架查障。2.彩屏羅盤顯示：透視地下管線一覽無余。3.超高靈敏度，2Hz超窄帶寬接收，高度抗干擾。4.跟蹤正誤提示：排除鄰近管線干擾。5.增強型測深：實時精準深度測量。6.測深輔助傳感器：信號畸變提醒。7.增強型無源探測：工頻＋射被動頻測，可同時顯示多條管線。8.無源探測頻譜分析：排除干擾頻率。9.高性能發射卡鉗：向運行電纜耦合信號。10.柔性卡鉗電纜性識別：方便且高度可靠，且能做電流測量。11.跨步電壓探測：對地絕緣破損查找。12.支持訂制頻率。13.大功率數字功放發射，全自動阻抗匹配，自動保護。14.發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。15.發射/接收全數字化處理，穩定可靠。16.內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。17.IP65高等級防護。

<大慶>天正華意電氣設備有限公司

大慶地埋電纜管線探測儀用來測量被測量管線的埋土深度，測量深度的同時在顯示器中顯示目標管線中的電流值。在電流測量的過程中，無論原來采用哪種定位模式，系統均自動切換到峰值模式。深度測量單位可通過菜單選擇公制或英制。公制單位：當管線埋土深度小于1米時，為cm。當管線埋土深度大于1米時，深度顯示單位為m。英制單位：英尺。電流單位：當電流大于1A時，顯示電流的單位為A，當電流小于1A時，顯示電流的單位為mA。注意：1、為了測得的埋深值，接收機必須保持在垂直于管道的位置工作。2、為了提高深度測量的精度，在測深時不要在谷值模式下進行，建議切換到寬峰模式下進行管線埋深測量。背光鍵（6）按下背光鍵，顯示窗口背光點亮，背光保持預先設置好的背光時長，再按下背光鍵，背光關閉。背光時間可通過背光菜單進行設置。數據存儲：測量的電流和深度數據存儲方法：測量電流值后，在顯示窗口的中間顯示管線埋土深度和電流值。如果需要存儲數據，按下鍵，檢測數值被存儲到儀器的存貯器中，顯示器右下角表示所存數據多少的序號（12）自動加1。如果不需要存儲，再按一下鍵，恢復管線定位狀態。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

大慶地埋電纜管線探測儀直連接線直連法就是將發射機的輸出線接到金屬管線上，并將信號直接注入。直連法適用范圍：自來水管道、燃氣管道、通信電纜、電力電纜、陰極保護管道測試點或其它接入點，以及有長線特征的連續性金屬結構等。發射機發出的電流流經管線，在其接地點流入大地，或通過管線和大地之間的分布電容流入大地，返回發射機。管線上的電流會產生電磁場放射，接收機通過接收磁場進行管線探測。相比于其他方法，直連法可以得到的發射電流，所以在條件允許的情況下，應盡量采用直連法。1.2.1 測量金屬管道時的接線方式圖5- 4金屬管道直連法接線圖如圖，需要進行直連操作時，請將紅黑測試線連接線插入發射機。將地釘插入地面，垂直于管線并保持5米距離以上。黑色測試夾線與地釘連接。用紅色測試夾線連接目標管道。1.2.2 測量停運電纜時的接線方式電纜路徑探測和性鑒別在金屬管線探測的領域中占有重要地位，相比于金屬管道的單一連續金屬結構，電纜是由數根芯線和金屬鎧裝構成，其結構和用途的差異會造成探測時的信號施加方式的差異，不同的接法也會產生不同的電磁場，探測效果也會有所區別，因此本章對電纜探測的信號發射方式進行單獨描述。1.2.2.1芯線－大地接法（抗干擾能力強，使用）芯線-大地接法，是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的接線方式，既可以充分發揮儀器的功能，也能程度地抗干擾，

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

大慶地埋電纜管線探測儀 注意事項：?管線兩端必須接地，才會感應出信號。接地可以是連續接地（如不帶絕緣層的金屬管道），也可以是兩端接地（如高壓電力電纜的金屬鎧裝兩端接地）。?絕緣良好而兩端又不接地的管線無法使用感應法，例如：有些低壓電纜沒有金屬鎧裝，或者鎧裝不接地，將無法使用感應法或效果較差。?不能將發射機置于金屬井蓋上，也不能在鋼筋加強的混凝土路面上使用，否則信號將被井蓋或鋼筋網阻斷，而不能施加到下面的管線上。?發射機除了向管線輻射信號，還不可避免的向周圍空間輻射，會給接收造成干擾，所以使用感應法時，接收機和發射機必須相隔一定距離（收發距）。2、界面介紹發射機開機狀態下，沒有連接任何附件將自動工作在輻射模式，屏幕顯示如下：圖2-3-2 卡鉗耦合輸出界面顯示2、頻率選擇按頻率減小鍵 和頻率增大鍵 選擇發射頻率。三種輻射頻率可供選擇： 33kHz，82kHz、197kHz，默認33kHz。注意事項：?低頻感應效果較差，但信號傳播距離遠，也不易產生干擾。?高頻比低頻的感應效果好，但傳播距離較近，且較易感應到其他管線。?探測高阻管線應使用高頻，低頻將很難感應出適用的信號。3、功率調節按輸出減小鍵 和輸出增大鍵 調節輸出水平，共分10檔。注意事項：?使用較低輸出水平，有助于減少對其他管線的感應、縮短收發距。?探測較深管線，應提高輸出水平。?發射機無法測量和顯示管線感應到的電流大小，故只能根據接收機的探測效果反復嘗試、靈活選擇。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

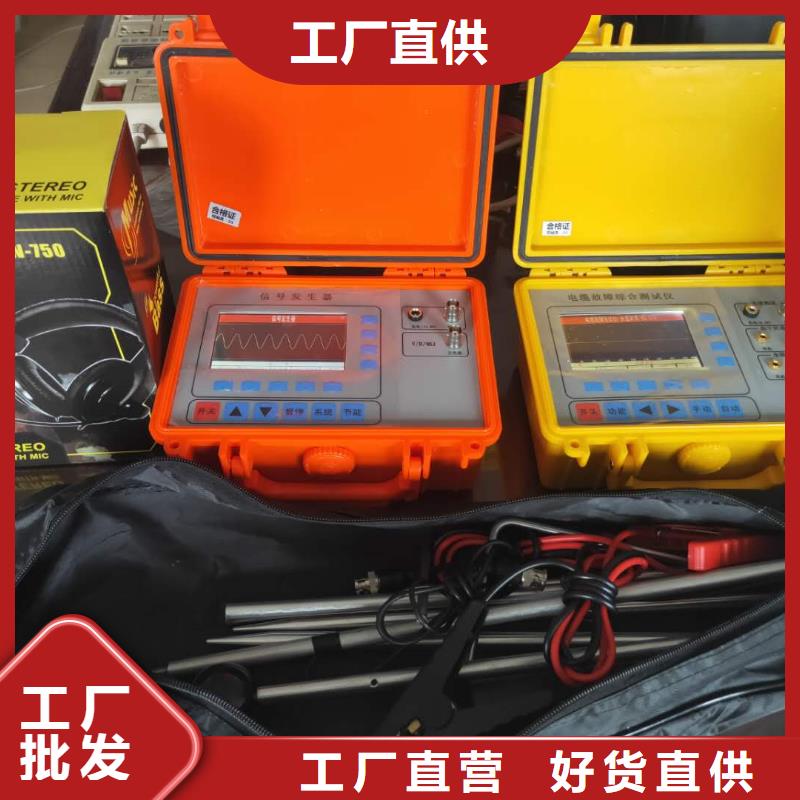

大慶地埋電纜管線探測儀智能型電纜故障測試儀一、簡介TH-2003智能型電纜故障測試儀，根據中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術規范，結合市場需求，歷經十多年現場經驗積累研發，采用多次弧反射法、低壓脈沖法、脈沖電流法、衰減法等新技術。TH-2003智能型電纜故障測試儀主機集測距、路徑一體，整機采用PP塑料機箱，小巧精致，易攜帶；操作界面友好，即使非專業人員操作，依然可以很快熟悉并使用，、準確的完成電纜故障測試工作。該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度，以及鐵路、機場信號控制電纜、和路燈電纜故障的測試。敬 告：本套設備測試電纜高阻故障時，采用沖擊閃絡法，故障點須放電且有明火現象。請注意嚴禁在高瓦斯、高濃度易燃氣體環境中測試!如遇此狀況，請與廠家聯系，采取其它測試方式。由此發生的事故與設備生產商無關!

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

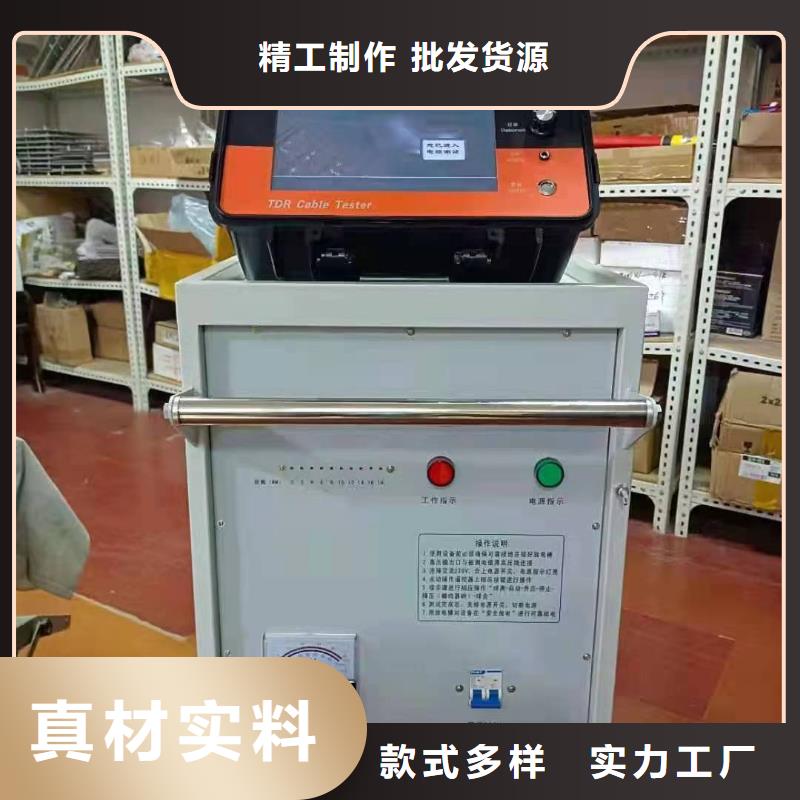

大慶地埋電纜管線探測儀青島天正華意電氣設備有限公司主要用于高低壓電纜絕緣不良及高阻泄漏性故障點的燒穿及故障距離初步判斷，使用燒穿功能使其高阻故障點的絕緣阻值大幅度降低，變成低阻故障后，再使用電橋功能對電纜故障位置進行初步測試定位，也可使用其他測試儀定位故障位置。數控燒穿電橋一體機符合《中華人民共和國電力行業標準》和《高壓試驗裝置通用技術條件》要求。數控燒穿電橋一體機采用單片機控制、大屏彩色液晶顯示；自動化程度高，保護功能完善，實時顯示燒穿電壓、燒穿電流的變化曲線圖，電橋采用一鍵式自動測試，直接顯示測試結果。測試簡單方便并以中文提示儀器的工作狀態。輸出電壓高、功率大、結構緊湊、攜帶方便。并且能在電纜故障測試及試驗方面提供了大功率的直流高壓源。 功能特點⑴ 用于高壓及低壓電纜絕緣不良和高阻泄漏性故障點的燒穿，使其絕緣阻值大幅度降低，并達到電橋初步定位故障測試要求。⑵ 本機采用高壓電力電子技術，燒穿電流大幅上升，可在短時間內燒穿電纜絕緣不良點及高阻泄漏點故障，并且實現了燒穿短路后自動停機。⑶ 本機內部采用高精度的數字檢測和控制技術，實時采集、顯示高壓值和電流值；實現了電壓、電流、極限功率三重限定，并具備高溫自動報警等多項保護功能。⑷ 本機實現全自動電橋測試，無需人工干預，一鍵自動測試，直接顯示結果，結束后可自動關斷輸出。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情 <大慶>天正華意電氣設備有限公司

大慶地埋電纜管線探測儀功能特點1.用于110kV及以下不同等級、不同截面、不同介質及各種材質的電力電纜的各類故障及電纜長度、波速，故障類型包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。2.工業級10.4寸彩色觸摸液晶屏顯示，菜單式操作和文字提示實現人機互動。3.采用高集成工控機，計算機控制、軟件操作；提供7種測試脈沖，保證了測量精度，滿足了長電纜足夠遠、短電纜無盲區的測試要求。4.故障自動搜索，距離自動顯示，雙游標移動可到0.1米，波形可任意壓縮、擴展，同屏隨機顯示幾個更接近標準的波形供你準確比較分析，提高測試精度，減少誤差。5.內置存儲/調出功能，可方便將數據及波形保存或調出重新分析。6.內置電源供電，在無電源環境中均可長時間使用。7.體積小、重量輕、使用方便，檢測故障成功率和測試精度高。8.在任何環境下性能穩定，不死機，信號采集高壓保護措施。

大慶地埋電纜管線探測儀存儲數據的瀏覽：同時按下鍵和鍵3秒后，進入存儲數據瀏覽界面，包括：頻率、序號、點距、埋深、電流等。數據瀏覽可以通過和鍵來翻頁。再次按下鍵，退出數據瀏覽模式，如果不按動任何鍵，20秒后自動恢復管線定位狀態。注意：只能保存同一個頻率的1000組數據。切換不同的檢測頻率后，如果需要存儲數據，必須將已經存儲的不同頻率的數據刪除后方可存儲新的頻率的數據。舉例說明：儀器中已經存儲128Hz的數據100組，現在更改測量頻率為512Hz，需要存儲512Hz的數據，則測量完成，按下鍵存儲時，提示“128Hz已存儲了100個數據，是否刪除”，如果需要刪除則按下鍵5秒后刪除，重新存儲512Hz的數據。2.2接收機顯示窗口電池指示 (7)接收機顯示屏右上角有一個電池符號，表示電池電量的多少。當電池損耗到已不能工作的時候，顯示閃爍的電池符號，指示需要給儀器的內置電池充電。 一般情況下機內采用的高性能鋰電池組，充足電可供接收機正常工作10小時以上。接收機充電時，只要將充電器的圓形插頭插入接收機的充電插孔中，另一端接220V電源，充電器指示燈紅色，充足電后充電指示燈變為綠色。

<大慶>天正華意電氣設備有限公司 大慶無線鉤式大電流電纜漏電測試儀查看詳情

大慶地埋電纜管線探測儀電纜識別是為電力電纜工程師和電纜工人解決電纜識別的技術問題而設計的。可用于識別帶電電纜和停電電纜。用戶通過儀器從多根電纜中準確識別出其中某一根目標電纜，避免誤鋸帶電電纜而引發嚴重事故。電纜識別時，可以在發射端預先標定10條電纜，再到遠端接收識別，大大節省工程人員往返標定操作時間，提高工作效率。電纜識別成功打√，非目標電纜打×，能快速自動識別目標電纜。該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗和聽診器來配合實現。聽診器可在不方便使用卡鉗時使用。接地電阻測試使用精密4線法測量現場的接地電阻，導入FFT(快速傅立葉變換)技術、AFC(自動頻率控制)技術，自動識別干擾并選擇測量頻率，使干擾的影響小化。額定輸出電流6mA，測量范圍0.001Ω~2000Ω。功能由接收機和連接測試線來配合實現。絕緣電阻測試專用于試驗室或現場做絕緣測試。適用于測量各種絕緣材料的電阻值如變壓器、電機、電纜及電氣設備等的絕緣電阻。內嵌高精度微電流測量系統、數字升壓系統、自動放電電路等。額定輸出測試電壓范圍100V～2500V，絕緣電阻測量范圍0.01MΩ～2.50TΩ。功能由信號發射機和連接測試線來配合實現。信號發射機：用于管線路徑探測、電纜識別和絕緣電阻測試。該設備可通過直連輸出、卡鉗耦合、感應法等方式給目標電纜加上識別信號，該信號有640Hz、1280Hz、10kHz等6種不同的混合脈沖信號可供選擇。信號輸出功率10W，10檔可調，適應不同的應用環境，讓管線探測和電纜識別更加準確可靠。儀表內置大功能率可充鋰電池，自動阻抗匹配，全自動保護。發射機采用一體化專用工具箱式設計，其箱體能承受約200kg的壓力，主機5.4寸彩色L液晶顯示，實時動態顯示信號輸出狀況和電池使用情況。
