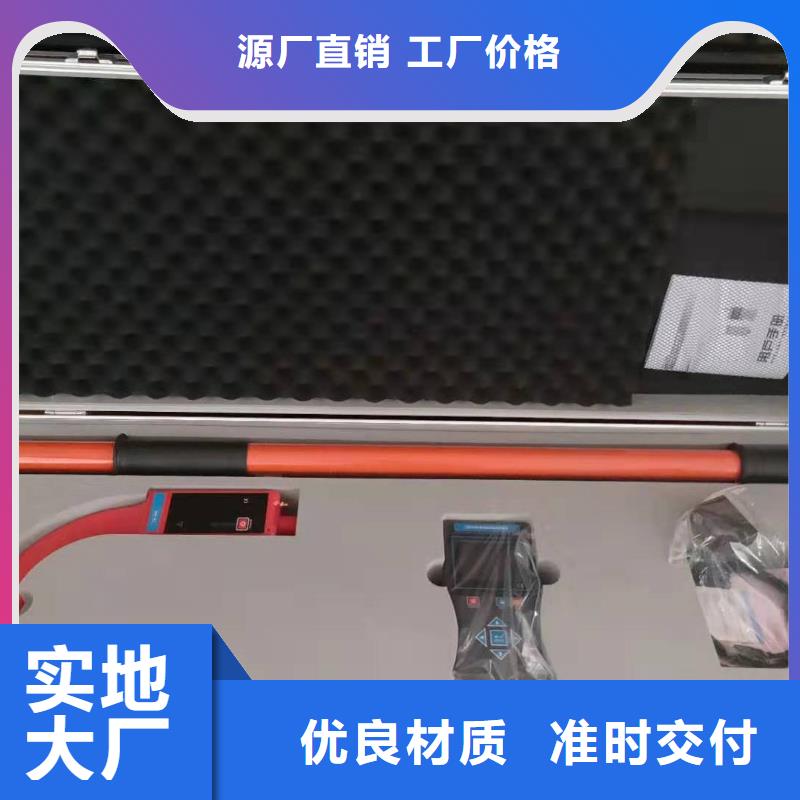

大慶架空線路故障測試儀新的電網改造工程“三相三線”供電方式增強了配電線路的絕緣水平，提高了供電可靠性，減少了線路損耗。但也經常發生單相接地故障，特別是在大風、暴雨、冰雹等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了電網的正常運行。故障發生后，由于線長范圍廣，采用傳統的方法進行排查，很難快速準確查到故障點。配電線路單相接地故障點巡查裝置（簡稱：巡查助手），用于6kV、10kV、20kV、35kV架空線路單相接地故障點的查找。對于瓷瓶擊穿、避雷器擊穿等隱蔽性接地故障，查找快速，減小線路檢修人員的工作強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。鉗表與接收器技術規格檢測方式鉗形CT，積分方式傳輸方式433MHz無線RF傳送，傳輸距離約30mLCD尺寸62mm×44mm裝置尺寸長100mm×厚35mm×高204mm鉗口尺寸Ф50mm 測量范圍0.1mA～1200A（50Hz）0.1 mA～200 mA（22Hz）采樣頻率2次/秒分 辨 率0.1mA測試精度±2％±5dgt （23℃±5℃，80％RH以下） 數據存儲200組，存儲過程中“MEM”符號指示， “FULL”符號閃爍顯示表示存儲已滿線路電壓線路帶電不超過35kV（帶絕緣桿操作）數據保持檢測模式下按HOLD鍵保持數據，“HOLD”符號顯示，再按HOLD鍵取消保持數據查閱“MR”符號指示，能上下翻閱所存數據超量程溢出顯示“OL A”符號顯示無信號指示當手抄器未收到發射信號時動態顯示“NO SIGNAL- - - -”符號自動關機若不檢測時約15分鐘后，裝置自動關機電源DC6V 4節7號堿性電池，無線接收：5節1.5V5號堿性電池電池電壓當電池電壓低于5.4V時，電池電壓低符號 顯示，提醒更換電池 裝置重量鉗表和手抄器總重量2.5Kg（含絕緣桿和電池）工作環境溫濕度-10℃～40℃； 80％Rh以下存放環境溫濕度-10℃～60℃； 70％Rh以下干擾不受433MHz同頻信號干擾絕緣桿尺寸伸縮式令克棒0.9米/節（4節）絕緣強度AC 40kV/rms (絕緣桿與鉗芯之間)結構防滴漏Ⅱ型

大慶架空線路故障測試儀近幾年來，隨著電網改造工程的實施，10kV配電線路由原來的“兩線一地”供電方式改造為中性點不接地的“三相三線”供電方式。10kV配電線路供電方式的改變，增強了配電線路的絕緣水平，降低了配電線路的跳閘率，提高了供電可靠性，減少了線路損耗。但采取新的供電方式在實際運行中，經常的發生單相接地故障，特別是在大風、暴雨、冰雹、雪等惡劣天氣情況下，接地故障頻繁發生，嚴重影響了變電設備和配電網的、經濟運行。故障發生后，由于線長范圍廣，采用以往憑經驗，分段逐段推拉，逐級桿塔檢查等傳統方法進行排查，費時費力，停電范圍大，時間長，很難快速準確查到故障點。本產品是用于10kV故障線路停電后快速準確定位接地點，可以實現配網設備在出現故障的情況下的快速查找。減小線路檢修人員的勞動強度，省時省力，提高工作效率、供電可靠性和電力企業經濟效益。二、組成、工作原理及操作步驟在農村的配網線路中接地更為常見，發生接地故障時，常用搖表和人工逐級登桿目測法來尋找接地故障點。我們知道，用搖表查線是要將線路反復多次切割后一段一段地搖，非常麻煩，且又非常很耗時，更何況搖表只能搖到2-3kV，對高阻接地或隱形接地故障是無能為力的；而人工逐級登桿目測法又要耗費大量的時間和大量的人力物力。這種落后的尋線方法與當今電網高度自動化水平極不相適應。

<大慶>天正華意電氣設備有限公司 大慶架空線路單相接地故障定位儀技術

大慶架空線路故障測試儀三相線路靜電感應電壓測量圖（14）圖（13）對應操作說明：根據需要測試的線路參數，按壓面板上對應的數字鍵1～5可進入相應測試子項目，按[退出]鍵返回上級菜單。圖（14）對應操作說明：按[確認]鍵測量三相靜電感應電壓值及合相電壓值（三相電壓矢量和），按[打印]鍵可打印靜電感應電壓值，按[退出]鍵返回上級菜單。說明：進行靜電感應電壓測量時，嚴格按照屏幕提示要求操作，務必使用裝置配套的高內阻靜電感應電壓測試絕緣棒在線路首端對三相測試。11.5 三相線路電磁感應電壓及電磁感應電流（接地電流）測量菜單電磁感應電壓測量圖（15 ） 電磁感應電流測量圖（16）圖（15）對應操作說明：按[確認]鍵測量三相電磁感應電壓值及合相電壓值（三相電壓矢量和），按[打印]鍵可打印電磁感應電壓值，按[退出]鍵返回上級菜單。圖（16）對應操作說明：按[確認]鍵測量三相電磁感應電流值及合相電流值（三相電流矢量和），按[打印]鍵可打印電磁感應電流值，按[退出]鍵返回上級菜單。11.6 三相線路正序零序阻抗參數自動測試菜單正序零序阻抗參數自動測試圖 正序零序阻抗參數結果顯 ）對應操作說明：進入菜單后，根據屏幕提示確認線路末端三相短路接地，按[預測]鍵儀器自動檢測線路末端短路及接地狀態并給出提示，預測通過后按[測試] 鍵儀器可自動測量三相正序阻抗參數和零序阻抗參數，測試完成后屏幕顯示測試結果，按[打印]鍵可打印并存儲測試結果，按[退出]鍵返回上級菜單。 三相線路正序零序電容參數自動測試菜單正序零序電容參數自動測試圖 正序零序電容參數結果顯示 對應操作說明：進入菜單后，根據屏幕提示確認線路末端三相懸空，按[預測]鍵儀器自動檢測線路末端是否有短路接地及懸空狀態并給出提示，預測通過后按[測試] 鍵儀器可自動測試三相正序電容參數和零序電容參數，

<大慶>天正華意電氣設備有限公司 大慶架空線路單相接地故障定位儀技術

大慶架空線路故障測試儀無數電力工作者為解決這一問題做出了長時間的巨大努力，但至今仍然沒有滿意的結果。因而成為困擾電力部門幾十年無法解決的一個重大技術難題。本公司利用了公司經合了國內直流接地故障定位技術、小電流接地故障定位等原理，發明了“S注入法”原理，并成功研發的“高壓恒流開路，交流信號自動跟蹤定位”技術，基于傅氏算法，開發了該產品，在10kV（35kV）相應的作業方法上取得了重大突破。它解決了因長時間找不到接地故障點而不能及時恢復送電引起的的客戶投訴和因售電量減少造成的經濟效益問題；也解決了因人海戰術即人工逐級登桿查找接地故障而耗費大量人力物力的問題。使用該儀器就可以在極短的時間內找出接地故障點，儀器內置電池供電，一次可以工作6小時以上，重量小于10公斤，實用方便，從而很好的解決了上述問題，并使停電查線更為準確、快捷、方便、輕松，具有傳統方法所無可比似的優越性。2.1設備組成本設備是由信號發生裝置、信號采集器、信號接收定位器三部分組成。0 - （1）信號發生裝置：在故障線路停電狀態下，該裝置向10kV故障線路注入檢測信號，用以檢測接地故障；（2）信號采集器：為手持可移動測量裝置，檢測異頻電流信號用于定位單相接地點，在線路正常運行時，可實時檢測線路負荷電流；（3）信號接收定位器： 用于接收并顯示信號采集器發送異頻電流、負荷電流和鉗表電壓及本機電壓等測量數據，確定故障點方向及位置。2.2操作原理當線路發生接地故障時，在停電狀態下，信號發生裝置向故障線路發送一個具有一定功率的異頻信號，該信號會通過接地點流向大地，即信號源、線路、接地點和大地之間形成回路。可以通過在線路任意位置檢測該信號的存在與否，判斷故障點的位置。示意圖如下:2.3操作步驟步：確認故障線路已經停電（可用信號采集器和信號接收定位器檢測）；第二步：用信號源（信號發生裝置）向故障線路注入檢測信號；第三步：用信號采集器和信號接收定位器根據二分法檢測信號；第四步：確定故障點。

<大慶>天正華意電氣設備有限公司 大慶架空線路單相接地故障定位儀技術

大慶架空線路故障測試儀使用方法4.1 信號發生裝置4.1.1界面說明：打開機殼后見下面板分布圖檔位開關處分三檔，“搖表信號”，“關機”“異頻信號”。初始為“關機”檔位（即設備電源關閉）.4.1.2檔位開關打到異頻信號后，顯示主界面如下包括“異頻信號”和“本機電池電壓”，按下確定鍵輸出異頻信號。“輸出異頻信號”即往線路注入異頻信號。“本機電池電壓”帶有電池標號和數字顯示。即檢測本機鋰電池電壓，電池充滿電壓為24V(充電器指示燈變為綠燈)當電壓低于20V時，會報警，界面顯示“電池電壓過低，請充電！”，充電時，插上充電器，面板充電指示燈亮，表示充電正常。4.1.3搖表信號 檔位開關打到搖表信號后，顯示主界面如下包括“搖表信號”和“本機電池電壓”，按下確定鍵輸出搖表信號，測試絕緣電阻，10s后顯示測試數據，界面提示測試結束.4.1.4接線說明信號輸出：將異頻信號輸出線（紅色）一端接入本端口，另一端接入掛鉤拉閘桿下端，確保接線良好可靠。大地：將接地線（黑色）一端接入本端口，另一端接入現場接地柱上，確保接地良好可靠（使用時必須先接好大地）。充電接口：專用24V充電器接口。4.2 信號采集器撥動電源開關開關機，指示燈閃爍，即開啟本機，將本采集器旋進絕緣令克棒。4.3 信號接收定位器4.3.1打開頂部的電源開關，開機正常后直接進入主菜單界面。4.3.2?自動接收異頻電流鉗表電壓與本機電壓。4.3.3?當無線通訊失敗時，顯示“通訊失敗”，多臺接收機地址錯誤時，顯示“通訊地址錯誤”；當鉗表欠壓或本機欠壓時，會顯示“鉗表欠壓”或 “本機欠壓”

---
