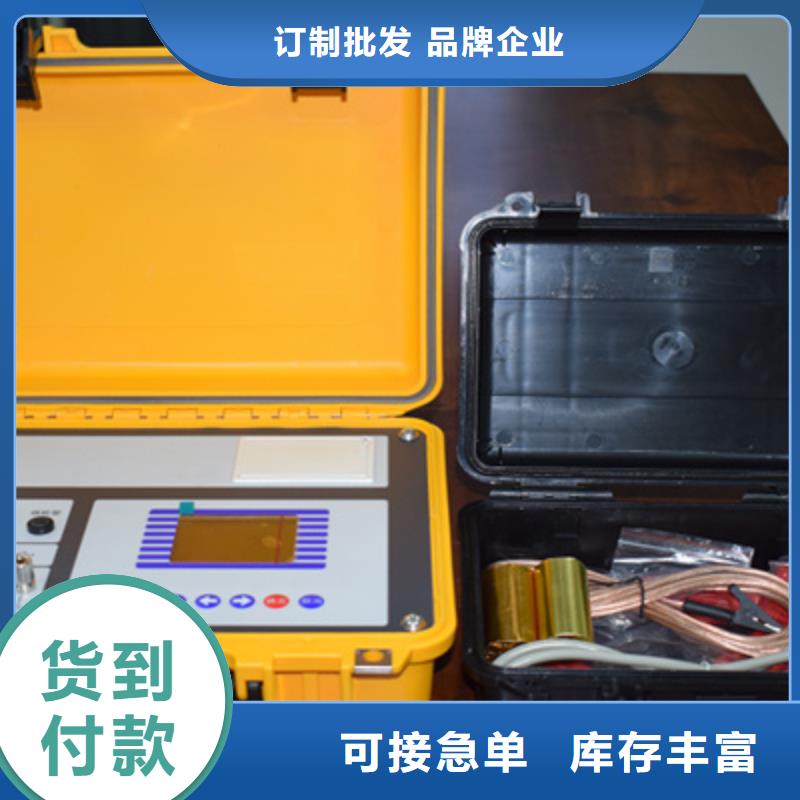

配網電容電流測試系統大慶

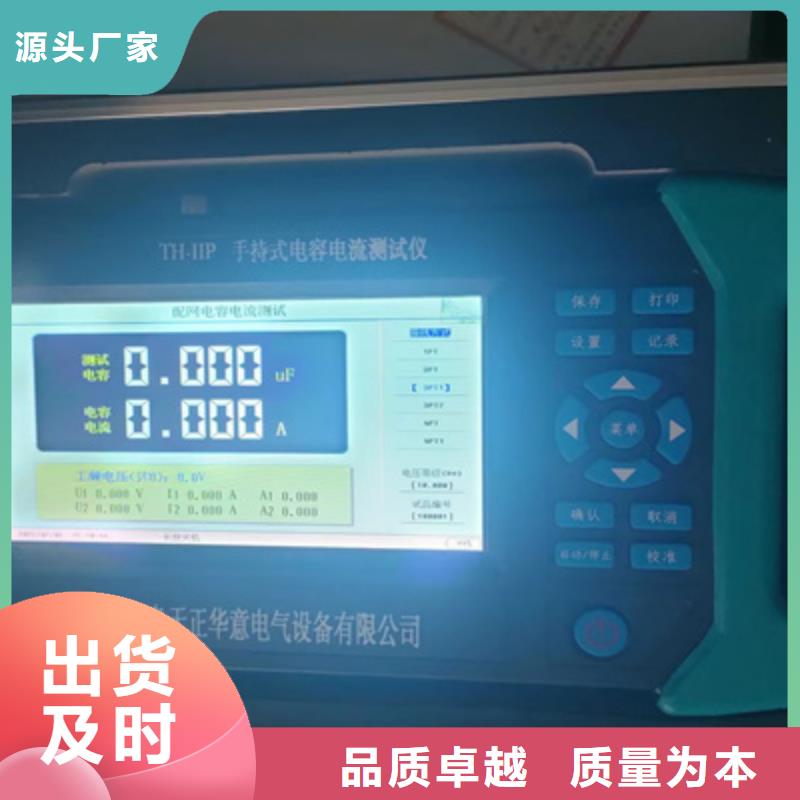

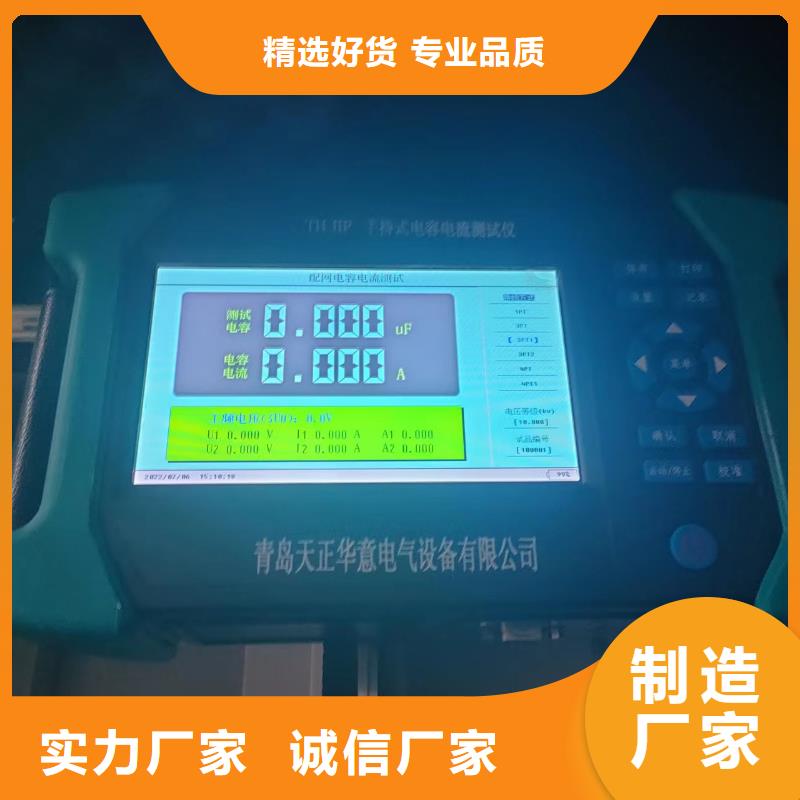

大慶電容電流測試儀電容電流測量在“主菜單”屏幕中選擇“電容電流測量”按“確認”進入“參數設置”屏幕，見圖5。按上下鍵選擇設置項目，按“確認”或右鍵進入具體數值設置；當光標在具體數值位置時，按上下鍵調整數值，按“確認”鍵或左鍵返回項目選擇。圖5 參數設置?試驗編號：設置當前的試驗編號。?設備名稱：即為被測設備的編號，可以不設置。?額定高壓：設置被測系統額定線電壓。?母線電壓：設置母線實際線電壓值，以提高電容電流測量精度，調整范圍Un±20%。?P T 方式：選擇PT連接方式，當光標移動到“接線圖”按“確認”鍵后，顯示相應的PT接線原理圖。?P T 變比：顯示當前PT變比，不可設置，此處只是顯示。?開始測量：按“確認”鍵后，啟動電容電流測量過程；如果“PT方式”選擇為“C1PT”，按“確認”鍵后，將顯示三相電容器組電容量設置屏幕，在設置完三相電容器組電容量后，按“確認”鍵啟動測量過程。注：測量過程開始后，按“取消”鍵，可立刻停止測量過程。7.4.2 測量結果顯示圖6 測量結果?重測：放棄本次測量結果，重新開始新的測量過程。?打印：通過打印機打印本次測量結果。?存儲：將本次測量結果保存至本機存儲器或者外部?jī)?yōu)盤。7.4.3 測量記錄查詢?cè)凇爸鞑藛巍逼聊贿x擇“測量記錄查詢”，按“確認”鍵進入，此屏幕用于查看已經保存至本機存儲器的測量結果歷史記錄，見圖7。圖7 測量記錄查詢“記錄012/014”，前面的數字表示當前記錄的編號（即第幾條記錄），后面的數字表示已存儲記錄總個數；按左右鍵可查看不同編號的記錄。按“確認”鍵彈出功能菜單，可進行“存儲打印”、“轉存優盤”操作。?存儲打印：將當前查詢的存儲數據進行打印。?轉存優盤：將當前查詢的存儲數據轉存到外接優盤。7.4.4 實時時鐘設置在“主菜單”屏幕選擇“實時時鐘設置”，按“確認”鍵進入，見圖8。圖8 實時時鐘設置在“實時時鐘設置”屏幕，按左右鍵移動光標選擇要修改的數據，按上下鍵修改選中的數值，按“確認”鍵保存當前設置并返回“主菜單”屏，按“取消”鍵放棄當前設置并返回“主菜單”屏。（注：本時鐘設置功能可根據閏年自動計算二月份的天數，并能根據所設置日期自動計算出星期幾。）7.4.4 廠家參數設置此屏幕用于廠內調試，需要密碼才能進入，不對用戶開放。

配網電容電流測試系統大慶
大慶電容電流測試儀尊敬的顧客:感謝您使用本公司生產的電容電流測試儀。在初次使用該儀器前請您詳細地閱讀使用說明書，將可幫助您正確使用該儀器。我們的宗旨是不斷地改進和完善公司的產品，因此您所使用的儀器可能與使用說明書有少許差別。若有改動，我們不一定能通知到您，敬請諒解！如有疑問，請與公司售后服務部聯絡，我們定會滿足您的要求。由于輸入輸出端子、測試接線柱等均有可能帶電，您在插拔測試線、電源插座時，可能產生電火花，小心電擊。為避免觸電危險，務必遵照說明書操作！?慎重保證本公司生產的產品，在發貨之日起三個月內，如產品出現缺陷，實行包換。一年（包括一年）內如產品出現缺陷，實行免費維修。一年以上如產品出現缺陷，實行有償終身維修。?要求請閱讀下列注意事項，以免人身傷害，并防止本產品或與其相連接的任何其它產品受到損壞。為了避免可能發生的危險，本產品只可在規定的范圍內使用。只有合格的技術人員才可執行維修。

配網電容電流測試系統大慶
大慶電容電流測試儀測試線紅測試夾應夾在A相母線上，測試線黑測試夾應夾在B相母線上，電流鉗夾在a相電容輸入端（注意電流鉗的方向，帶P的一端與紅測試線引入的方向一致，否則測出的相位角不正確）測試線輸入端分別與對應的接線柱相接，連接好后，按 確認 鍵進入如下顯示界面：圖8經過一段時間，顯示測試結果如下圖所示（此為測試三相△型電容ab相的結果）：圖9按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢簣D10 將測試線測試夾分別夾在B相和C相上，電流鉗夾在b相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖11按返回鍵返到電容選擇界面，屏幕顯示界面改變?nèi)缦拢簣D12將測試線測試夾分別夾在C相和A相上，電流鉗夾在c相電容輸入端按 確認 鍵進行測試，測試結果顯示如下圖：圖13此時按F2鍵計算各單相電容量及總電容量，計算完成后結果顯示如下圖：圖14存儲數據請按F1鍵，打印數據請按打印鍵，按返回鍵返回電容測試界面，其他連接類型的三相電容測試方法與上類同。按返回鍵或復位鍵可回到主菜單。電感測試及電流測試與電容測試操作類同，不再重復介紹。如果需要設置時間可按← →及↑ ↓鍵，選中時間設置，按確認鍵進入設置界面如下：圖15按← →改變光標前后位置，按↑ ↓鍵改變光標處當前值的大小，設置完成可按返回鍵或復位鍵返回主菜單。參數設置為出廠校準時設置，建議客戶不得改變其設置數據，否則會造成測試數據的不準。如果需要重新更改，必須在本公司技術人員指導下進行，并且先要記錄下更改前的設定值，以便設置失敗時能夠恢復初始值。

配網電容電流測試系統大慶
大慶電容電流測試儀測試完成，按停止鍵停止測試，分析打印并存儲數據；并聯電容測量已停止?fàn)顟B(tài)：【啟動】 電源預檢、加壓?jiǎn)?dòng)并進行計算測量；在電源已經啟動的狀態下為保證電源及時停止，故除暫停、停止、編號按鍵外其他按鍵無效；圖10 并聯電容暫停及停止并聯電容測量啟動狀態：【停止】 停止源的輸出、本組測試結束；請存儲數據并更換相別或組別；【暫停】 停止源的輸出、更換電流鉗測試點、并保留預檢結果及加壓值；圖11 并聯電容電源繼續并聯電容測量暫停狀態：【繼續】 不經過電源預檢、直接按照暫停前的加壓值施加相同的電壓值；并聯電容已停止?fàn)顟B(tài)或暫停狀態：觸摸組別及相別的藍色區域可修改組別及相別，無論相別為A、B、C 均采用A、N輸出；【數據】 記錄電容測試過程中的原始電壓、電流、頻率及相位數據，按數據鍵進入原始數據查看界面；編號AlL為總的電壓、電流、相位及電容信息，各數字編號代表分支的電壓、電流、相位及電容信息；【存儲】 存儲該組測量原始數據及測量結果；【打印】 打印該組測量數據及測量結果；【幫助】 界面信息的操作提示及接線示意；在所有的操作模式的電源停止或暫停狀態下，均可以通過觸摸【幫助】按鍵閱讀操作提示及接線提示；在所有的電源啟動狀態下均有紅色字體的電源提示，用于提示當前操作及當前測量狀態；在所有的操作模式下均具備彈窗提醒功能：如果負載與所選模式不匹配（例如：感性負載，選擇了電容測量），彈窗提示“角度異常 請確認類別與被試品一致”；如果電源未啟動或?qū)嶋H加壓量與系統加壓量不一致，彈窗提示“數據可能存在異常 請管制測試結果的有效性”；如果電源過流，彈窗提示“過流保護 請檢查負載”；如果測試數據已存儲，彈窗提示“數據已存儲”；

配網電容電流測試系統大慶
大慶電容電流測試儀目前，我國電力系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。據統計，電力系統的故障很大程度是由于線路單相接地時電容電流過大導致起弧且電弧無法自行熄弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對的電容電流進行測量以做決定。另外，電力系統的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量電力系統的對地電容值。傳統的測量電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。進而出現了在PT二次側注入信號法測量電網電容電流；與傳統測量方法相比，該方法測量過程中，測試儀無需和一次側直接相連，因而試驗不存在危險性，無需做繁雜的工作和等待冗長的調度命令，只需將測量線接于PT的開口三角端子就可以測量出電容電流的數據。從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號。

配網電容電流測試系統大慶
大慶電容電流測試儀測試接線（1）單相電容的測量：（2）單相電容測試時，將紅測試線一端接在Ua、ua上，另一端測試鉗接在一條母線上，黑測試線一端接在Uo、uo上，另一端接在另一條母線上，鉗形CT輸出線接到儀器Ia端，鉗形CT夾在與紅測試鉗相連母線的電容引入端，連線時要注意電流鉗上標有“P”的一端朝向電容方向夾在電容器上，否則測試的相位角不正確。圖17如果電容器組有多個單相電容需要測試，可以再測試完 個電容值后按返回鍵，電壓測試線不用動，直接將測試電流的電流鉗打開然后夾到下一個電容上按確認鍵進行測試，這樣可大大的提高測試速度，這才是本儀器的 特色。(2)三相△型電容的測量：圖18為三相△形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，短接BC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖18△形聯接被試電容AB 相接線圖圖19為三相△形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，短接AC相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。 20為三相△形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，短接AB相，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。

配網電容電流測試系統大慶
大慶電容電流測試儀三相電容電感測試儀一、概述三相電容電感測試儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：(1) 現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器；(2) 電容表輸出電壓低而導致故障檢出率低。該儀器具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點。(3) 測量電抗器電感量。二、技術參數1、儀器測量范圍及精度：a.電容測量（1）可測電容范圍：0. 1μF ～ 3300μF（2）可測容量范圍：5 ～ 20000kvar（3）測 量 精 度：±(1.0% 讀數+0.02μF)（4）分辨率：0.001μF b.電流測量（1）電流測量范圍：0～10A;（2）測 量 精 度：±(3.0%讀數+0.05A)（3）分辨率：0.01Ac.電感測量（1）電感測量范圍：小電感方式0.1mH～5mH大電感方式5 mH～50H（2）感抗測量范圍：50mΩ~20KΩ（3）測 量 精 度：±(3.0% 讀數+0.05mH)（4）分辨率：0.01 mHd.電阻測量范圍：（1）電阻測量范圍：小電阻方式50mΩ～1Ω 大電阻方式1Ω～20KΩ（2）測 量 精 度：±(3.0% 讀數+0.05Ω)（3）分辨率：0.01 Ω2、工作電源：a.額定電壓：工頻220V±10%b.額定頻率：50Hzc.額定輸出：1.5V/15V/150VA3、儀器的正常工作條件：a.環境溫度：-10℃ ～ +50℃b.相對濕度：≤90%4、顯示打印方式 ：液晶顯示屏全漢字顯示面板式高速打印機工作原理（如圖1）該電容電感測試儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。由于采用標準電容器、被試電容器同步采樣技術，可不受電源電壓波動的影響；加之測量過程是全自動進行的，避免了手動操作引起的誤差，因此具有穩定性好、重復性好，準確可靠的特點。

配網電容電流測試系統大慶
大慶電容電流測試儀電容的測量：圖21為三相Y形AB相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在母線B相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖21Y形聯接被試電容AB相接線圖圖22為三相Y形BC相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在母線C相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖22Y形聯接被試電容BC相接線圖圖23為三相Y形CA相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在母線A相上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后轉下一相接線。圖23Y形聯接被試電容CA相接線圖（4）三相Yn型電容的測量：圖24為三相四線Yn形An相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排A相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組A相引線上方可測量，完成后轉下一相接線。圖24Yn形聯接被試電容An相接線圖圖25為三相四線Yn形Bn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排B相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組B相引線上方可測量，完成后轉下一相接線。圖25Yn形聯接被試電容Bn相接線圖 圖26為三相四線Yn形Cn相測量接線方法，測量線由儀器測量輸出端按顏色對應插好，將紅色夾子夾在母線排C相上、黑色夾子夾在N線上，然后將電流測量線插在儀器接口上擰緊、鉗形傳感器應套在高壓電容器組C相引線上方可測量，完成后可計算三相電容器總電容量。
