大慶蓄電池充放電測試儀接線順序接反了，按從0號到6，應從正極開始3模塊指示燈不亮模塊紅黑夾子小需要取電8V以上。4模塊指示燈慢閃，單體接收不到數據充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。5連接放電電纜時，蜂鳴器鳴叫放電電纜正負接反6放電電流正常，電壓不下降蓄電池組沒有脫離系統7放電時電流不受控制請確認內外部電流傳感器選擇正確8放電電流故障空氣斷路器未合上、放電電終版未接或電池容量太小，放電電流不足9過溫故障確認放電儀的擺放，注意通風及熱量流向10上電后，合上空開就有電流可能放電電路燒壞，需要返廠。11數據存不進去機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作聲明本公司將適時對測試儀進行技術性能的改進和完善。同時，本說明書隨著產品的升級改進，局部可能會有所變動。如有變更，恕不另行通知。單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

大慶本地性價比高的智能蓄電池充放監測一體機廠家
<大慶>天正華意電氣設備有限公司

大慶蓄電池充放電測試儀產品特點?7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。?主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。?本機具有2G超大容量內部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更，，不會有一般放電電阻的紅熱危險現象。?內部控制器采用雙CPU協同工作，限度地保證測試的，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。?本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。?帶中文后臺分析軟件，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。?外觀設計：采用單手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。?具有快速連接功能，操作使用簡單。產品拓展?可選在線補償式放電功能：在線放電時，主機顯示電流＝電池組放電電流＝主機內部假負載電流＋實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。五、設備組成5.1 工作示意圖5.2設備主要部件圖示鋁合金包裝箱 主機 接地線電壓監測線 放電電纜（紅） 放電電纜（黑）5.3設備數量序號 品名 數量 備注1 蓄電池放電測試儀

<大慶>天正華意電氣設備有限公司
大慶本地性價比高的智能蓄電池充放監測一體機廠家

大慶蓄電池充放電測試儀（擴展功能，默認不開放）10.預留RS485從機接口，接受遠程控制。（擴展功能，默認不開放）11.預留CAN通信接口。（擴展功能，默認不開放）12.預留USB接口，數據轉存（定制功能，默認不開放）五、產品操作5.1 產品使用前注意事項1.設備的控制系統使用交流供電，工作中需要保持交流的不間斷供電。2.設備工作時需保證良好通風，進風口及出風口1米范圍內不可有遮擋。3.設備應在室內使用，保持設備干燥、無腐蝕、無結露、通風良好。5.2 產品接線5.2.1 接線圖示: 5.2.2 設備連接：將放電電纜線的快速接頭插入測試儀的快速插座對接（紅正黑負），然后將放電導線另一端分別與電池組兩端連接（紅正黑負）。5.2.3 單體模塊連接步驟：步：確定整個電池組需要使用單體模塊數量。?模塊數量＝整個電池組節數/一個單體模塊所能監測節數，未整除的，模塊數量需要加1.?舉例：如電池組電池節數節，配置的單體模塊所能監測6節，110/6＝18.33個，未整除，所以需要使用的模塊數量＝19個。第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）?單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。?電壓采集線與電池接線順序為：以電池組正極為接線起始端，從電池組正極開始按照“紅、綠01、綠02......綠05、綠06、綠07、黑”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，一個模塊多余的采集線，不用連接，也可一起短接到電池負極（供電電源：壓差±8V以上）。6節及以上電池模塊接線圖電池不足6節模塊接線圖注意：模塊從電池取電，小可監測電池數據1-6節，取電線為紅色線和黑色線，建議模塊取電范圍12-24V供電為，接線過程中不可接錯和接反，否則有可能燒壞模塊。?

<大慶>天正華意電氣設備有限公司 大慶本地性價比高的智能蓄電池充放監測一體機廠家

大慶蓄電池充放電測試儀整組低限：在放電過程中如果整組電壓低于該設定值，系統將停機，并報整組電壓低狀態。放電電流：恒電流放電時，放電電流的設定值。放電功率：恒功率放電時，放電功率的設定值。單體電壓：點擊該按鈕過切換到單體電壓顯示界面，在單體電壓顯示界面上按右下角的“返回”按鈕，將再次退回到本頁面。暫 停：放電過程中，按下此按鈕后，放電過程會暫停，數據也會停止記錄。再次按下此鍵，又會恢復到放電過程中。開 始此按鍵是啟、停、復位三鍵合一功能鍵，并可實時提示操作。例如：當產生報警時，此按鍵會變?yōu)椋骸皬?fù)位”，當處于停止時，此按鍵會顯示為“開始”，當處于運行時，會顯示為“結束”。本設備放電功能具有“恒電流”和“恒功率”兩種放電模式選擇，分別介紹如下：5.2.1 恒電流放電界面注意：當更改放電模式為“恒電流”時，則放電參數設置顯示為“放電電流/A”。5.2.2 恒功率放電界面注意：當更改放電模式為“恒功率”時

<大慶>天正華意電氣設備有限公司 大慶本地性價比高的智能蓄電池充放監測一體機廠家

大慶蓄電池充放電測試儀產品特點?7寸彩色觸摸液晶顯示器，中英文雙語言顯示，適合國內外客戶使用。?主機具備USB接口，可用U盤讀取存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。?本機具有2G超大容量內部數據存儲空間，解決了外出試驗時忘帶U盤的煩惱。?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更，，不會有一般放電電阻的紅熱危險現象。?內部控制器采用雙CPU協同工作，限度地保證測試的，可靠及準確性。當其中一個CPU故障時，另一個CPU會發出報警，并執行關機程序。?本機內部記憶裝置采用FLASH ROM設計，測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。?帶中文后臺分析軟件，可自動將測量數據導成WORD格式，方便基層工程師制作測試報告和對歷史數據管理進行有效管理。?外觀設計：采用單手提設計、堅固可靠。面板采用正面斜板設計，易讀易操作，美觀大方。?具有快速連接功能，操作使用簡單。產品拓展?可選在線補償式放電功能：在線放電時，主機顯示電流＝電池組放電電流＝主機內部假負載電流＋實際負載電流，由于在線放電時實際負載電流會隨著在線電壓的變化而變化，主機內部假負載也會自動進行調整，以保證蓄電池組一直以真正的恒流方式放電。五、設備組成5.1 工作示意圖5.2設備主要部件圖示鋁合金包裝箱 主機 接地線電壓監測線 放電電纜（紅） 放電電纜（黑）5.3設備數量序號 品名 數量 備注1 蓄電池放電測試儀

<大慶>天正華意電氣設備有限公司

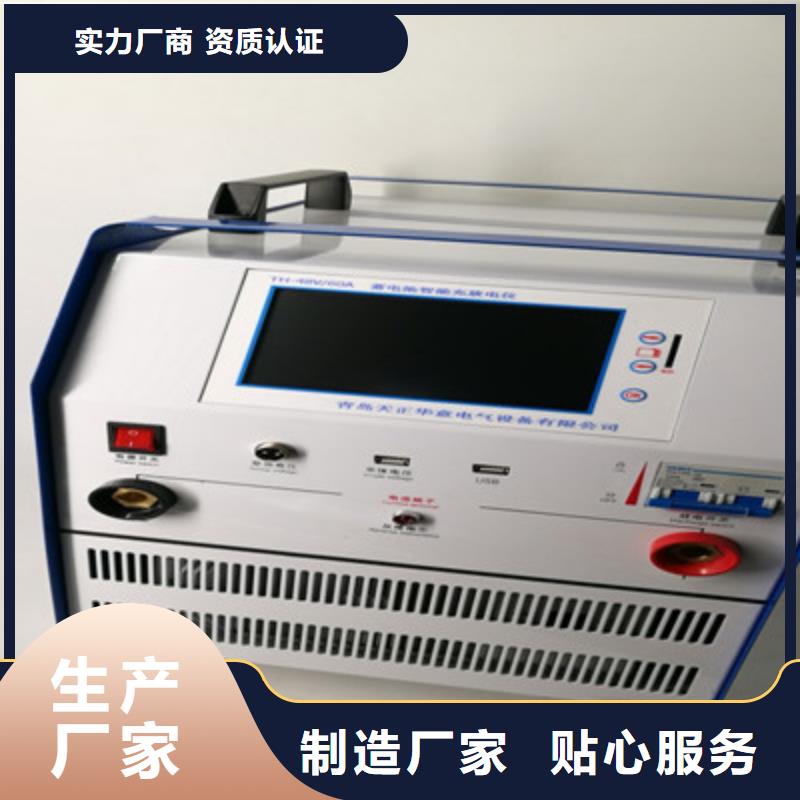

大慶蓄電池充放電測試儀充放電電流自動計算功能：內置各小時率放電系數，可放電根據被測電池的標稱容量和需要的放電率來自動計算需要設置的放電電流。?電池充放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持?jǐn)?shù)據表格顯示，還能自動實時呈現出電壓與的單體，幫助您快速分析單體變化的趨勢。?充放電曲線查看：可回看放電過程中電池組電壓、電流曲線。?內置多種充放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?快捷測試功能：儀器連接電池組開機后可自動識別電池組電壓，用戶可無需設置任何參數，可以一鍵啟動測試。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-630V 50A蓄電池充放電測試儀外形重量主機約37.3(kg)尺寸(單位：mm)725x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流三相四線交流380V，ABCN，頻率范圍為40－60Hz主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻屏，分辨率1024x600數據通訊RS485x1 內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍10-630Vdc放電電流范圍10-450V＠0-50A 450-630V＠0-40A 功率24KW充電電壓范圍40-630V充電電流范圍0-50A連續可調（功率20KW）主機保護過溫、過流、電流失控觸發停機保護緊急停機執行機構高壓直流保護器反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫75℃報警提示液晶顯示＋蜂鳴器。

<大慶>天正華意電氣設備有限公司 大慶本地性價比高的智能蓄電池充放監測一體機廠家

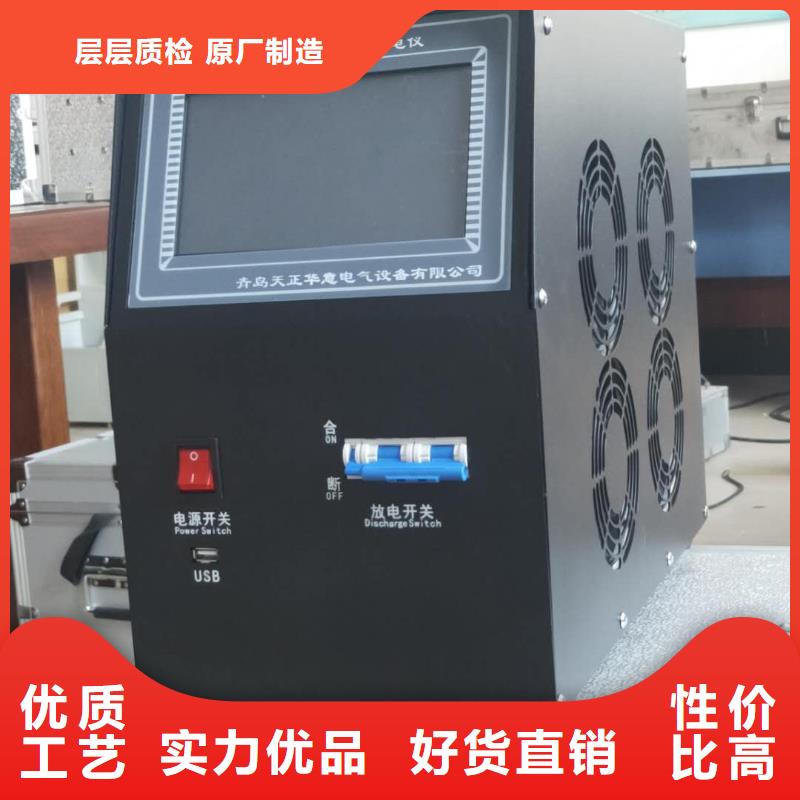

大慶蓄電池充放電測試儀功能特點?采用PTC陶瓷電阻，避免了紅熱現象，使整個放電過程更。?配備的PC機上位機軟件，可對記錄的總電壓、放電電流和各單體電池電壓等數據進行分析、并可生成相應的數據報表。直觀反應蓄電池組性能的曲線，圖形、報表等，并可打印、查詢。?設備本體上有USB接口，可將放電過程的數據存入U盤，再將U盤數據導入PC機。PC數據管理軟件可對電池放電的過程進行分析、并可生成相應的數據報表，使數據的轉存更加方便。?采用智能單片機ARM控制、7寸1024＊600高清LCD液晶顯示屏，電容觸控操作，內置有中英文切換菜單，菜單操作簡單明了。?自動保護停機功能，過溫保護，過壓保護，過流保護，反接報護，產生任一報警停機時顯示屏上能顯示相應的報警提示，并自動斷開空氣斷路器。?可設定充/放電終止條件，包括單體電池電壓低、整組電壓低/高、充電電流小、充/放電時間到，充/放電容量，任一條件達到時，設備將自動停止測試并伴有蜂鳴提示音，同時自動記錄停止原因。具有多機并聯方式放電，只需在并機參數為主機的設備顯示屏進行操作，并機參數為從機的設備能自動聽從主機的指令平均分配功率，和啟停操作。

<大慶>天正華意電氣設備有限公司 大慶本地性價比高的智能蓄電池充放監測一體機廠家

大慶蓄電池充放電測試儀單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。5.3 產品操作說明產品操作測試界面開機進入主界面選擇工作模式：放電點擊放電測試圖標進入放電界面設置電池參數應用后啟動測試。“電壓”“電流”“容量”表頭會實時顯示電池組測試狀態，范圍值根據電池信息填寫的參數進行跟隨變化。“”圖標對應閾值欄顯示設置停止參數?！皡?shù)”圖標點擊設置更改充放電參數?！邦A(yù)放電流”填入被測電池組的需要放出的電流。“預放容量”填入被測電池組的需要放出的容量，一般為80％標稱容量值。“預放時間”填入被測電池組需要放電檢測的時長?！皢喂?jié)下限”單節電池達到電壓下限的停止閾值。選擇后可進行單節下限個數的設置?！俺潆婋娏鳌碧钊氡粶y電池組需要充電的電流，分別填入恒流階段，恒壓階段，浮充階段電流。“充電電壓” 填入被測電池組需要充電的電壓，分別填入恒流階段，恒壓階段，浮充階段電壓。“電流閾值”填入被測電池組恒壓階段，浮充階段下限電流?！俺潆娙萘俊碧钊氡粶y電池組充電預充總?cè)萘奎c擊“”文件圖標可查看測試數據，工作中無法查看。點擊“”齒輪設置圖標可進行設備系統參數的設置。 點擊“”三角形啟動圖標可進行設備放電工作啟動操作。點擊“”停止圖標可進行設備放電工作的停止操作。
