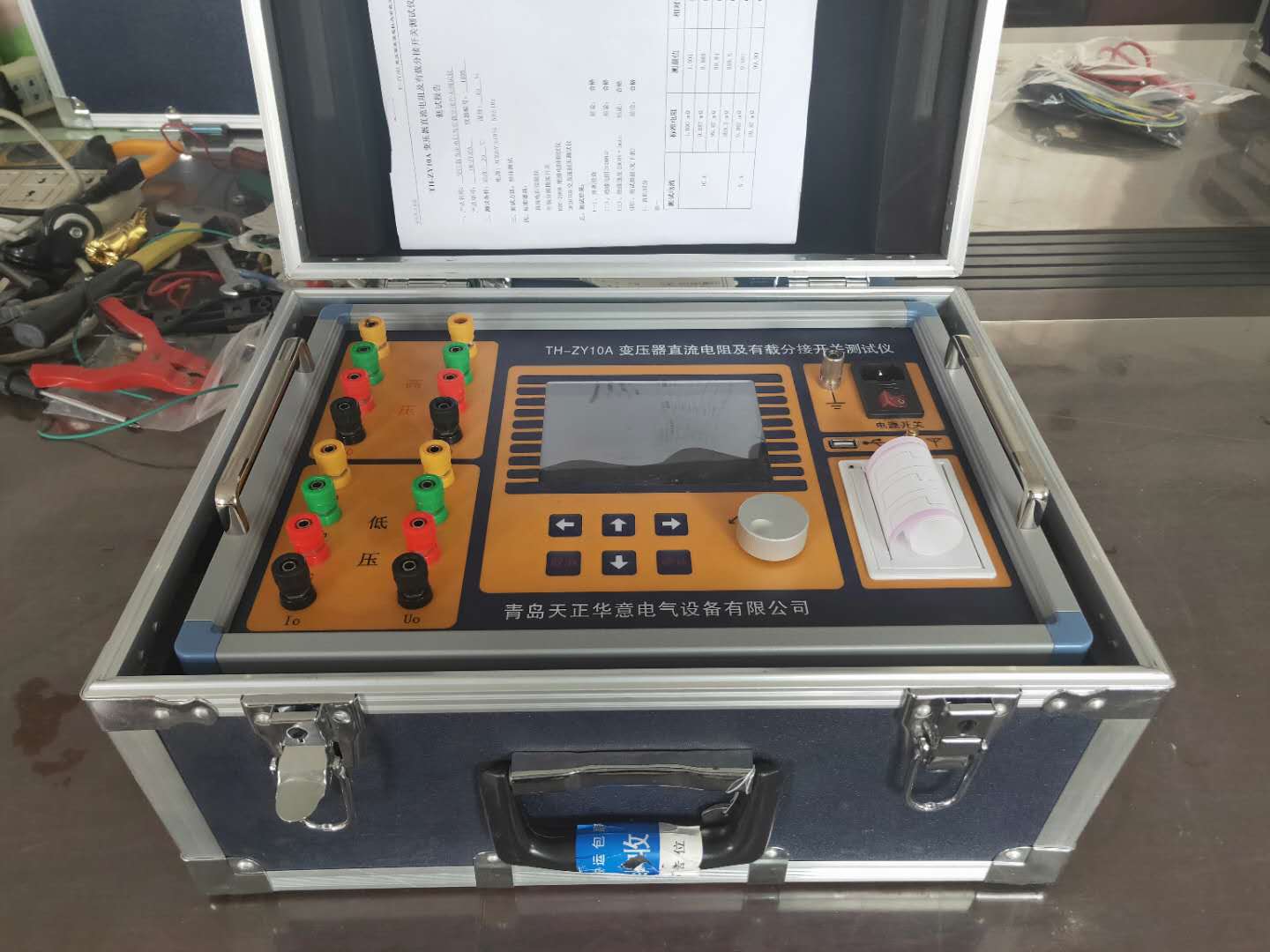

大慶變壓器有載開關測試儀單相變壓器測試①單相測試主要用于測量單相變壓器的短路阻抗，在短路阻抗測量界面下選擇“5、單相變壓器測試”，按“確認”鍵進入短路阻抗參數設置界面，同圖五。在參數設置界面輸入相關參數后按“確認”鍵，進入測試界面，如圖十三：圖十三②接線方法短接變壓器的對側接線端子a-x。單相電源接儀器的“入IA”、“入IB”，黃色測試鉗一端接變壓器接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器接線柱，另一端接儀器的“出IB“和“出Uo”，如圖十四所示2、變壓器三相負載的測量 圖十四①測試方法在主菜單界面選擇“三相負載”菜單，按“確認”鍵進入?yún)?shù)設置界面，如圖十五： 圖十五按“選擇”鍵選擇輸入項；←、→ 鍵用來改變輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數后即可進入測量界面，如圖十六：圖十六在此測量界面按“打印”鍵可打印數據；按“存儲”鍵存儲數據（可選存儲介質：本機、優盤）；按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、顯示的“阻抗電壓” 、“額定損耗”均是指參數輸入折算溫度下的折算值。B、由于附加損耗中各部分損耗與頻率的關系各不同，而且各部分所占的比例也難分開，不好校正，當負載試驗電源的頻率與額定頻率相比其偏差小于5%時，對負載損耗的測量精度影響不大，滿足本儀器精度。 即負載損耗測試適用的電源頻率為50Hz±5%。當試驗頻率不等于額定頻率時（其偏差小于5%），負載損耗可以認為近似相等。

三回路變壓器測試儀2023已更新
大慶變壓器有載開關測試儀波形對比分析點擊菜單區中【數據查詢】項，即可打開數據庫中窗口，如圖十三所示：點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。波形對比功能主要用來分析同一臺變壓器有載分接開關的不同時間測試得到的波形進行縱向?qū)Ρ?歷次測試得到的波形)，以發現其中的異同，方便分析和發現問題。在“菜單區”中，點擊【波形對比】項，即可打開窗口，圖十六所示：波形對比窗口包含上下兩個波形控制區，可同時對兩個波形進行對比。波形顯示區域可以被一個波形獨占，也可以兩個波形分享。如果要讓某一個波形獨占顯示區，則可以點擊另一個波形的勾選框。例如要讓上面的波形占用整個波形顯示區，則點擊下面波形控制區的勾選框。如果要恢復原來兩個波形共享顯示區的情形，則再次點擊下面波形控制區的勾選框即可，顯示區會恢復原貌。 圖十六基本操作步驟如下：⑴ 打開要比較的波形數據點擊“加載數據按鈕”，會彈出數據選擇窗口，選定制定的測試數據后，打開即可。圖十三所示，點擊選擇需要的項目條（該項目條顏色變深）后，再點擊下方的【打開】鍵，彈出圖十一界面，點擊【應用】、【確認】鍵后，波形自動回放當前界面中。對兩個顯示區依次進行此操作，即可將波形數據顯示在窗口。⑵ 顯示波形對應的詳細數據信息點擊“測試詳情”按鈕，即可彈出次波形對應的詳細數據信息窗口，圖十七所示：圖十七關閉“測試詳情”窗口返回波形對比窗口。⑶ 控制波形的顯示/打開如果只想觀察ABC三相中的某1個或兩個信號，則通過控制區的勾選框即可實現。例如，只想觀察上半?yún)^(qū)波形中的BC相信號，則反勾選A-相即可。如果要恢復A相信號的顯示，則勾選“A-相”即可。

<大慶>天正華意電氣設備有限公司

三回路變壓器測試儀2023已更新
大慶變壓器有載開關測試儀移 動 ：在此按鈕上按確認鍵時會在按鈕會在“按下”和“抬起”兩個狀態之間循環切換。按下狀態時按“↑、↓、←、→”鍵會被響應為曲線的的移動，同時頂部顯示出波形的起始位置。? 返 回 ：在此按鈕上按確認鍵時返回到觸發完成界面。鍵盤上各個按鈕功能如下：? 放 大 ：在此按鈕上按確認鍵時對波形進行放大操作。? 縮 小 ：在此按鈕上按確認鍵時對波形進行縮小操作。? 打 印 ：在此按鈕上按確認鍵時打印當前屏幕上顯示的波形、測量參數和已分析的數據結果。如果波形已縮放或移動過當前顯示的不是完整的波形，那打印的也就不是完整的波形。6.6數據管理界面開機界面進入歷史記錄轉入數據管理界面，（如圖10）。在歷史記錄界面按“↑、↓”鍵來選擇記錄，當?shù)竭_(dá)頁首/頁尾時會自動翻到上一頁/下一頁，按“←、→”鍵直接翻頁。按取消鍵返回到開機界面。

<大慶>天正華意電氣設備有限公司 三回路變壓器測試儀2023已更新

三回路變壓器測試儀2023已更新
大慶變壓器有載開關測試儀 數據管理界面6.7波形查看界面“數據管理”界面下按下確認鍵可進入“波形查看”界面，“波形查看”界面可以查看測量和分析波形。“波形查看”界面與“波形分析”界面操作相同。6.8系統設置開機界面進入系統設置轉入系統設置界面（如圖11）。當前選項為“時間設置”按鈕，按“↑、↓、←、→”鍵可以改變當前選項。按下確認鍵選中當前選項。按“取消”轉回到開機界面。圖11 系統設置界面6.8.1 時間設置系統設置界面下選中時間設置可轉入時間設置界面（如圖12）。修改方法同參數設置里的觸發電平。確認保存修改以后的值，返回放棄修改直接返回。6.8.2 儀器校準“儀器校準”為出廠前儀器校正所用，設有密碼，用戶請勿使用。6.8.3 刪除記錄選中 “刪除記錄”選項可刪除當前所有歷史記錄。6.8.4 其他設置儀器所需的其他是設置。

<大慶>天正華意電氣設備有限公司 三回路變壓器測試儀2023已更新

三回路變壓器測試儀2023已更新
大慶變壓器有載開關測試儀儀器內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機，大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。二、主要功能與特點：1. 短路阻抗的測量:用于變壓器的低壓短路阻抗實驗，可在同一屏幕下三相或單相顯示測量電壓、電流、有功功率、阻抗值、阻抗電壓百分比、電抗值、漏感值等參數。2. 空載損耗的測量:儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，并計算出變壓器的空載電流百分比和空載損耗。3. 負載損耗的測量:顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，儀器帶有頻率折算功能，能夠在較寬頻率范圍內準確測量。4. 分相測量:用于檢查三相變壓器單相繞組的缺陷或現場無三相電源的情況。分相測試采用單相電源，分別測量出每一個單相數據后，可自動折算成三相的參數。5. 零序阻抗的測量：零序阻抗的測量適用于高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。6. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，并帶有原始波形及柱狀圖顯示。7. 儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相阻抗值、三相阻抗電壓百分比、三相電抗值、三相漏感值、三相平均電壓、平均電流、三相總功率和相關數據。儀器采用中文菜單，中文提示，操作簡單。8. 儀器備有U盤接口，可隨時將儀器內存儲的數據導入U(xiǎn)盤，儀器測試時可直接存入U(xiǎn)盤。9. 內置存儲器，掉電不丟失，儀器可存儲400組數據。11.系統自帶打印機，可打印測試數據， 也可打印內存瀏覽數據。12. 日歷、時鐘功能，可進行時間校準。

<大慶>天正華意電氣設備有限公司
三回路變壓器測試儀2023已更新

三回路變壓器測試儀2023已更新
大慶變壓器有載開關測試儀低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的沖擊前后測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的沖擊，或變壓器在運輸和安裝時受到機械力撞擊后，檢查其繞組是否變形的直接方法，它對于判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。型變壓器短路阻抗測試儀是我公司研制的用于現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對于三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相后，自動折算出三相參數。對于單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。

三回路變壓器測試儀2023已更新
大慶變壓器有載開關測試儀阻抗電壓進行了頻率校正（50Hz）。②接線方法短接變壓器對側接線端子a-b-c，三相實驗電源（一般為380V）的A、B、C相分別接儀器的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如果變壓器本側有中性點，其中性點應該與面板上“Uo”接線柱相接，沒有中性點的可以不接。如圖十七所示：圖十七 變壓器三相負載測試接線圖3、變壓器三相空載的測量 ①測試方法在主菜單界面選擇“三相空載”菜單，按“確認”鍵進入?yún)?shù)設置界面，如圖十八：圖十八按 “選擇”鍵選擇輸入項；←、→ 鍵用來選擇輸入位；↑、↓鍵用來改變輸入位數值的大小；按“返回”鍵退出參數設置界面；按“確認”鍵保存當前參數（作為默認值）后進入測量界面。三相空載測試界面如圖十九： 圖十九在此測量界面按“打印”鍵可打印數據，按“存儲”鍵存儲數據，按“確認”鍵鎖屏，按“取消”鍵重新測量，按“返回”鍵返回上一界面。說明：A、電壓校正系數n=2；波形校正Po=Po′(1+d），d指電壓波形畸變系數，通常為負值。B、當試驗頻率f與額定頻率fr有差異、且偏差不大于±5%時，頻率校正如下：a、當磁通一定時，頻率和電壓成正比，施加電壓應用Uf′代替Ur，按下式計算：Uf′= Ur*（f/fr）= Ur*（f/50）式中： Uf′——頻率為f時，產生額定磁通的勵磁電壓，單位為kV；Ur ——頻率為額定值fr時的變壓器低壓側的額定電壓，單位為kV。(三表法測量應顯示相電壓，故本儀器中Uf為低壓側的額定相電壓即Uf= Uf′/ )b、空載損耗按冷軋硅鋼片校正。c、當試驗頻率與額定頻率相差不超過±5%時，測得的空載電流不需要校正。②接線方法將三相電源的“Ua”、“Ub”、“Uc”分別接入儀器輸入端子的“入IA”、“入IB”、“入IC”，黃色測試鉗一端接變壓器A相接線柱，另一端接儀器的“出IA”和“出Ua”；綠色測試鉗一端接變壓器B相接線柱，另一端接儀器的“出IB“和“出Ub”；紅色測試鉗一端接變壓器C相接線柱，另一端接儀器的“出IC”和“出Uc”；如變壓器有中性點，將中性點接到儀器的“出Uo”接線端子，變壓器的高壓側開路。
