大慶瓦斯繼電器校驗儀變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。

<大慶>天正華意電氣設備有限公司

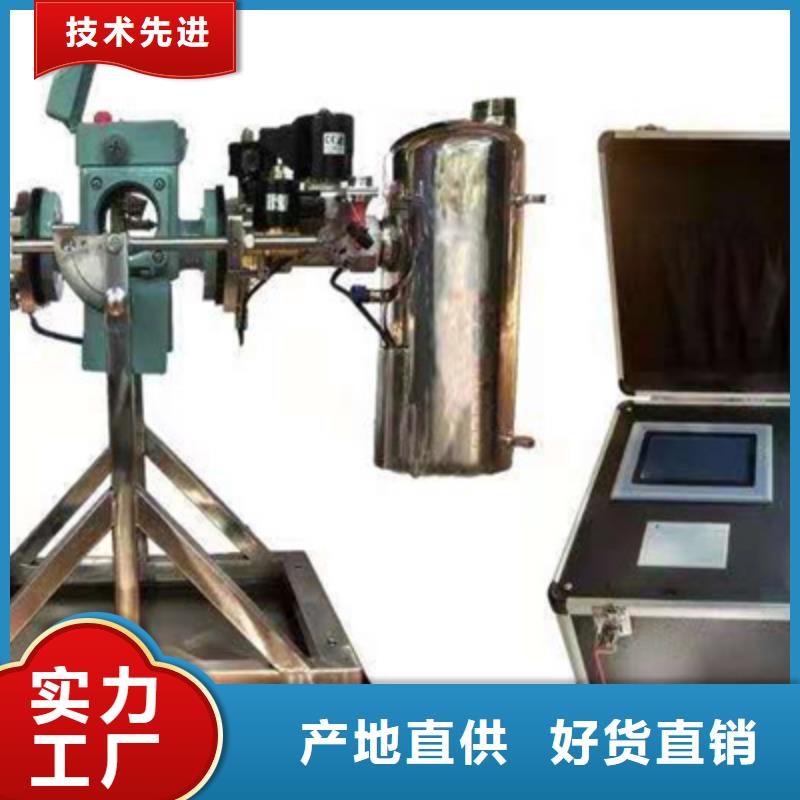

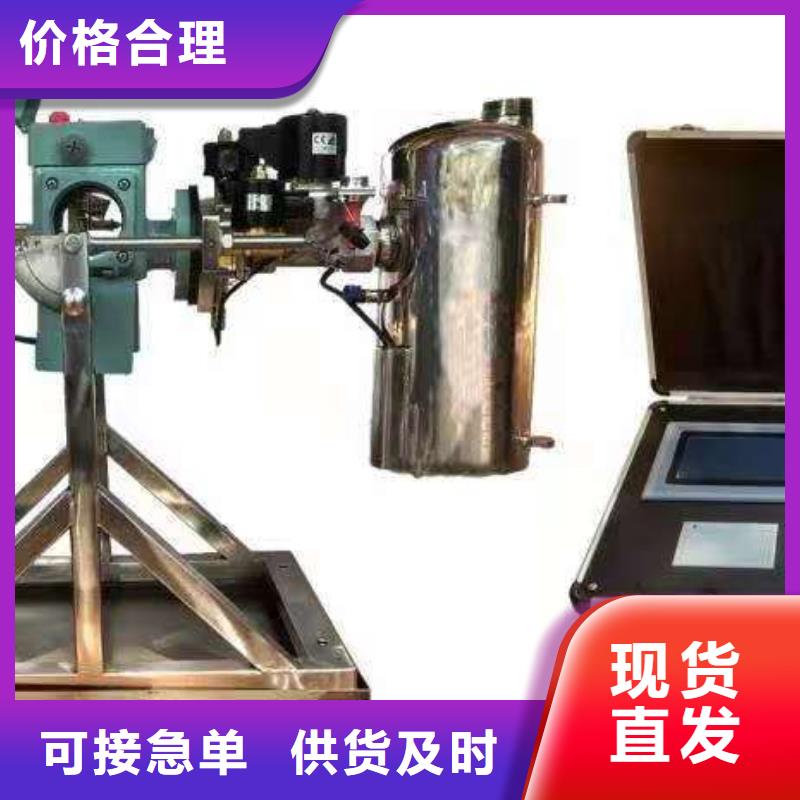

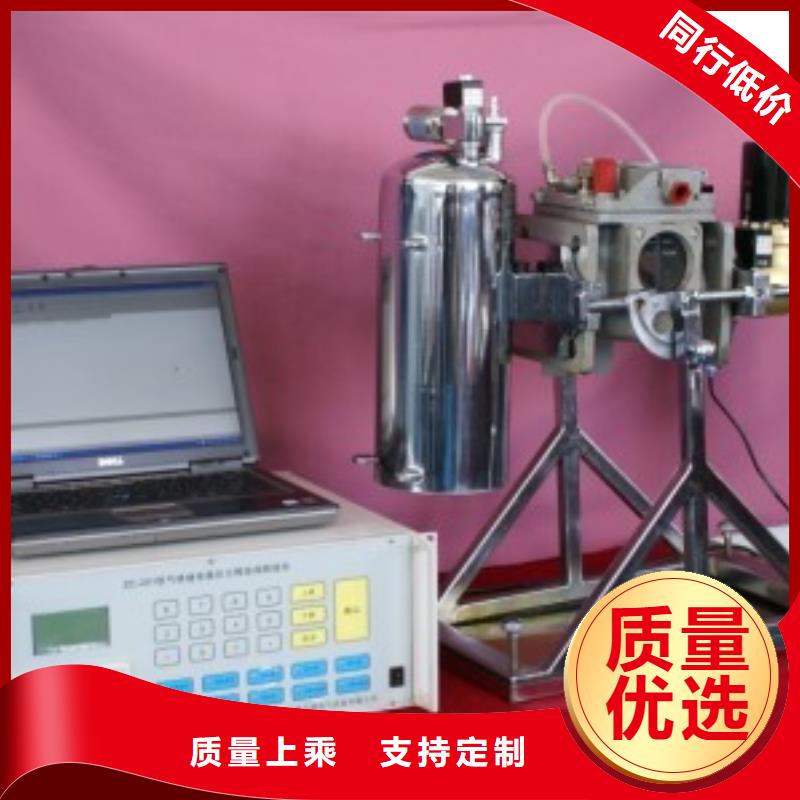

大慶瓦斯繼電器校驗儀按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。大慶瓦斯繼電器校驗儀裝好氣體繼電器后打開悶蓋加入新變壓器油3～5kg，用戶次使用時，自備新變壓器油3～5kg，從回油桶排氣口13注油約2kg，快速閥、排氣閥打開，校驗臺旋轉至豎立位置使油全部流入壓力油筒，注油量以油從[放氣閥] 6溢出為止，再將校驗儀再旋轉少許使主油油筒尾部略高2cm，待[放氣閥] 6無油溢出為止。特別注意在做實驗的時候悶蓋一定要揭開，開始接下來的操作。.按動主開關按鈕在該儀器的觸摸屏上將會出現圖（1）的主菜單畫面。.出現該圖（1）中的主菜單之后可以選擇您需要測試的操作，如重瓦斯測試，輕瓦斯測試，密閉性測試三種。第四種項操作是我公司工作人員維修調試專用操作。首先我們介紹一下輕瓦斯測試：步將球閥7打開，手柄平行罐體就是打開，測重瓦斯，球閥要一直打開，不需要扳動，手柄總是平行罐體。黑色和紅色的瓦斯繼電器信號夾夾在待測的氣體繼電器的對應的輕瓦斯接線柱上，用手點擊一下圖（1）“輕瓦斯測試”的操作界面，再點擊“開始測試”，你將會看到圖（2）的操作界面。出現圖（2）操作界面后，用戶可以自定義設置“回油時間”，這個鍵在觸摸屏的左下方，建議設置時間是40秒，以便充分回油，保證下一次測試的準確性。回油時間短的話可能回油桶里面的油沒有充分回油，有可能導致充油時油會從排氣口中噴出來。所以特別：實驗的時候悶蓋不要對著人或者設備的方向。6.1.1.10. 按照操作界面提示部分的操作提示應將校驗儀豎起來，旋轉校驗儀的方法：右手扶著回油筒，左手拔出[定位銷] ，使校驗儀豎起來。 轉下放油，再重新注入新油。注意放油時不能污染電氣元件和環境。待油放盡后旋上壓力油筒[氣塞] 3螺帽，按5.1.1項的操作步驟進行注油；以后每三個月更換一次儲油筒的油，7.1.5儀器應避免雨水滲入內部，面板要避免油污染，避免跌落或強烈振動，存放于干燥地方；7.1.6 試驗結束后，儀器表面油跡。7.2儀器的維修與處理：7.2.1儀器出廠時經過嚴格的性能檢查，如發現新儀器工作不正常，請與我公司聯系，簡單故障可在電話或傳真中引導解決；7.2.2本儀器線路比較復雜，如儀器出現故障，用戶不要自行維修，請返回我公司修理。

三相電動機保護器測試儀大慶

大慶瓦斯繼電器校驗儀數據的保存和打印相應檢測項目流程完成后，可將檢測數據進行保存并打印點擊[打印小單]鍵可將檢測數據進行打印；點擊[確定]鍵保存數據到默認目錄下；點擊[改名]鍵可將此次檢測結果名稱更換并另存到指定目錄下；點擊[不存盤]鍵返回到系統初始界面。注意：在未完成項目檢測的情況下，不可以進行數據的保存和打印。7 常見故障原因及處理方法表7.1 日常維護7.1.1禁止非本公司人員拆卸本檢測臺進行維護和零件更換。7.1.2維護檢查前請首先確認總電源是否已經切斷，是否有觸電危險。7.1.3工具抽屜內配備的隨機附件在使用后要將其清理干凈，整齊放回，以方便下次使用。7.1.4請妥善保管說明書、合格證等技術文檔資料，以便隨時使用。8.2 常見故障原因及處理方法表序號故障原因故障解決方法打印機不打印檢測1結果或打印機指示打印機缺紙?zhí)钛b好打印紙燈閃爍2打印無字跡打印紙不匹配或正將打印紙換面安裝/選擇匹配打印紙反面錯位3壓力顯示值跳動大電磁干擾嚴重1.正確安裝地線2.改善試驗環境8注意事項8.1開機后未使用的測試氣罐，請保持節流閥的關閉狀態，請勿開啟未使用測試氣罐上節流閥。8.3 未經培訓的人員，未經允許不能操作測設備。

大慶瓦斯繼電器校驗儀數據保存：測試完畢，點擊“數據保存”，測試結果，在開機界面可以查詢。6.數據打印：測試完畢，點擊“數據打印”，打印測試結果。設備注意事項：1.新的，未使用的壓力釋放閥測試是一定要仔細檢查，壓力釋放閥頂部的凸起物是否被綁定，如果被綁定一定要拆開，凸起物是否靈活。2.如壓力釋放閥損壞，測試壓力值超過其額定開啟壓力值，而壓力釋放閥不動作，打氣泵還在不停打氣，壓力值在不斷升高，有兩個地方可以查看，一個是液晶屏上的壓力值，一個是壓力釋放閥旁的指針壓力表。這時需要人工干預，一種方法是：將兩根信號線短接，讓打氣泵停止打氣，中斷測試。另一種方法，直接按停止鍵，停止測試。檢查壓力釋放閥。3.測試完畢，拆卸壓力釋放閥時，一定要按“釋壓”鍵，把氣放完，留心機內當前壓力為零時，才能拆卸壓力釋放閥。六、注意事項請用戶嚴格按照本說明書操作，嚴禁違規或野蠻操作。1.產品貯存中應注意防潮、防火。2.本說明書中圖示及說明可能與實物有細微差別，請以實物為準。3.非本公司維修人員或授權維修人員不得擅自維修！4.未經本公司許可擅自拆機維修，保修自動失效！七、裝箱清單序號項目單位數量設備及配件1壓力釋放閥校驗儀臺11過渡盤個32密封圈個若干3信號線根14橡膠軟管根15電源線根16保險管個5其它附件1說明書本12合格證張1變壓器用壓力釋放閥試驗導則（摘要）1 開啟壓力試驗將釋放閥卡裝在開啟壓力試罐上，在常溫下向罐內充以壓縮空氣，調整進氣量，進氣的壓力值到達開啟臨界值時，釋放閥應連續間歇跳動，周期為1s~4s，每次跳動信號開關應切換和自鎖。機械信號標志也應動作明顯，應能正確判斷釋放閥已動作過，每次動作后，都要手動復位。2 關閉壓力試驗將釋放閥卡裝在關閉壓力試罐上，打開進氣閥，罐內壓力開始上升，當釋放閥跳起后，立即關閉進氣閥。由于罐內壓力仍大于釋放閥的關閉壓力，釋放閥關閉。當壓力表顯示完全停止，說明釋放閥已經完全關閉。此時的壓力表顯示即為釋放閥的關閉壓力值。關閉壓力應符合下表的規定。試驗不少于三次，取其中的值作為該釋放閥的關閉壓力值。3 密封壓力試驗密封壓力值大于關閉壓力且低于開啟壓力的進口壓力，當進口壓力升到該壓力值時，釋放閥應可靠密封而不滲漏。

<大慶>天正華意電氣設備有限公司 三相電動機保護器測試儀大慶

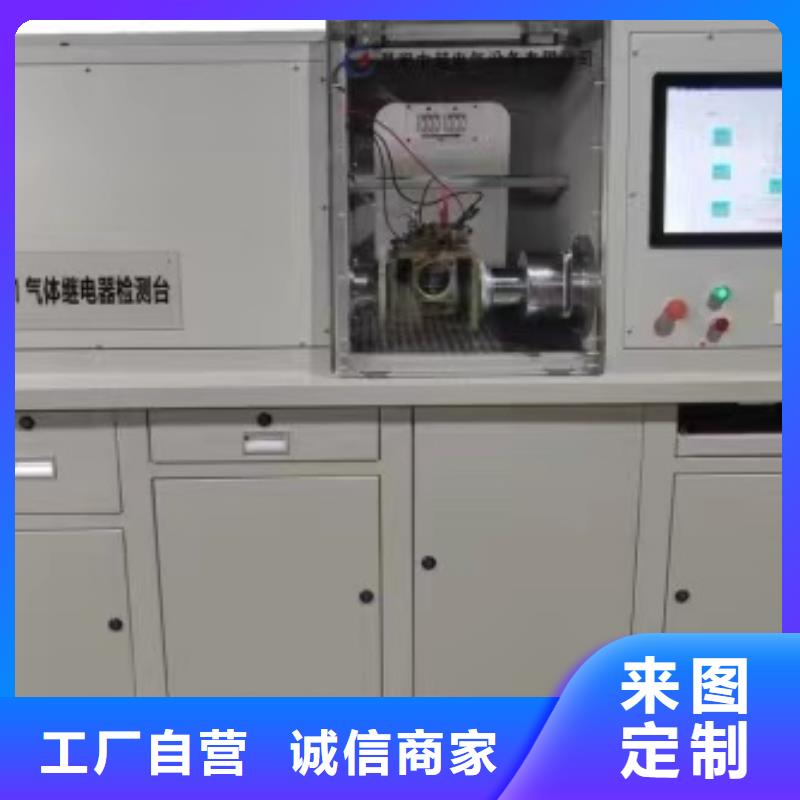

大慶瓦斯繼電器校驗儀旋轉急停開關，系統處于通電狀態，此時面板上的[紅色]按鈕指示燈亮起。按下面板上的[綠色]按鈕啟動系統后，系統初始界面注意：按[紅色]按鈕關閉檢測臺系統后，再次開機系統提示需要等待 30 秒才能啟動。壓力釋放閥檢測參數設置在初始界面上點擊【壓力檢測】鍵，系統進入壓力釋放閥檢測參數設置界面。設置時點擊相應參數右側[▼]鍵，然后按虛擬鍵盤 [↑][↓]鍵或在觸摸屏上拖動進行調整，參數設置完成后按下[確定]鍵，開始壓力釋放閥流速檢測流程。系統進入壓力釋放閥檢測全過程由系統自動完成，其界面?[壓力開關]表示壓力釋放閥壓力節點的狀態，檢測過程中當壓力節點未閉合時，狀態燈熄滅；當節點閉合時，狀態燈亮起；?檢測過程中當壓力節點未閉合時，壓力值會隨著檢測過程不斷變化，當節點閉合時，檢測結束后系統自動停止檢測過程中可隨時按[中止檢測]鍵終止壓力檢測，但檢測數據無效。5.4.3 密封檢測在初始界面上按下【密封檢測】鍵，系統進入壓力釋放閥檢測參數設置界面。設置時按相應參數右側的[▼]鍵，然后按鍵盤 [↑][↓]鍵或在觸摸屏上拖動進行調整。用戶可根據需要的試驗壓力進行選擇，參數設置完成后按下[確定]鍵，開始壓力釋放閥密封檢測流程。檢測過程中，用戶可隨時按[中止檢測]鍵結束檢測，但檢測結果無效。

<大慶>天正華意電氣設備有限公司 三相電動機保護器測試儀大慶

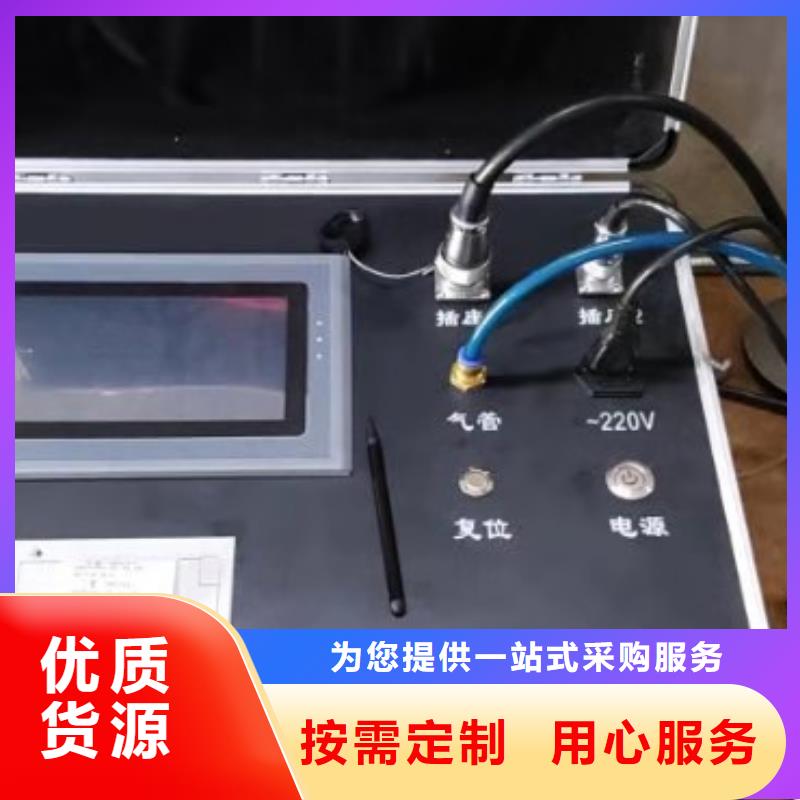

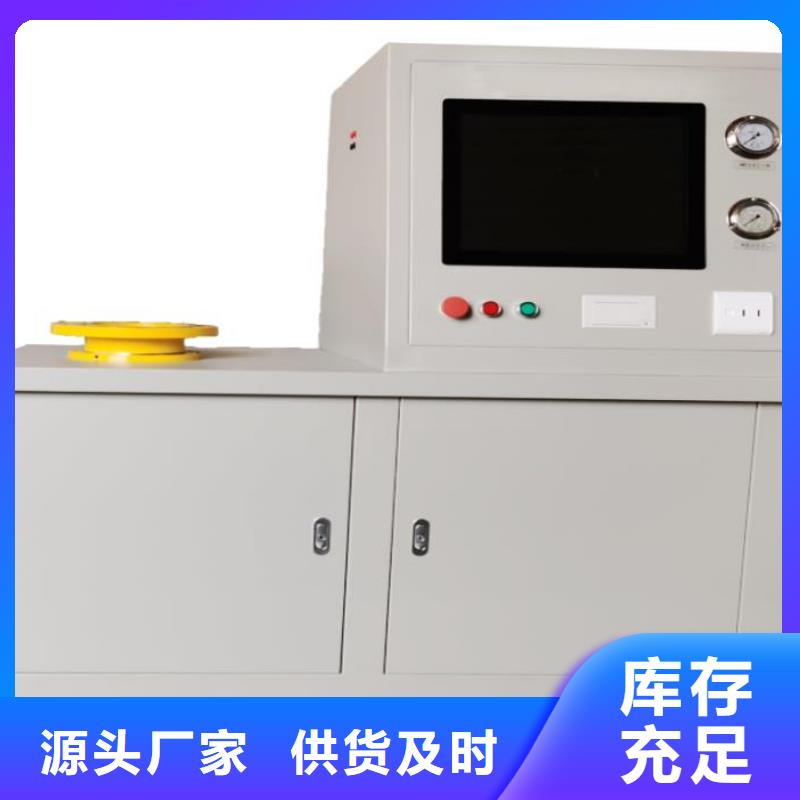

大慶瓦斯繼電器校驗儀產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。二、主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成三、儀表面板如下圖所示：圖2. 開機界面圖3.設置和測試界面1.壓力測試：可對壓力釋放閥的開啟、關閉壓力進行設置并啟動測試。2.密封試驗：對壓力釋放閥密封時間、壓力值進行設定并測試。3.數據保存：可對測試結果保存。4.數據打印：對測試結果進行打印。

<大慶>天正華意電氣設備有限公司 三相電動機保護器測試儀大慶

大慶瓦斯繼電器校驗儀數據的保存和打印相應檢測項目流程完成后，可將檢測數據進行保存并打印點擊[打印小單]鍵可將檢測數據進行打印；點擊[確定]鍵保存數據到默認目錄下；點擊[改名]鍵可將此次檢測結果名稱更換并另存到指定目錄下；點擊[不存盤]鍵返回到系統初始界面。注意：在未完成項目檢測的情況下，不可以進行數據的保存和打印。7 常見故障原因及處理方法表7.1 日常維護7.1.1禁止非本公司人員拆卸本檢測臺進行維護和零件更換。7.1.2維護檢查前請首先確認總電源是否已經切斷，是否有觸電危險。7.1.3工具抽屜內配備的隨機附件在使用后要將其清理干凈，整齊放回，以方便下次使用。7.1.4請妥善保管說明書、合格證等技術文檔資料，以便隨時使用。8.2 常見故障原因及處理方法表序號故障原因故障解決方法打印機不打印檢測1結果或打印機指示打印機缺紙?zhí)钛b好打印紙燈閃爍2打印無字跡打印紙不匹配或正將打印紙換面安裝/選擇匹配打印紙反面錯位3壓力顯示值跳動大電磁干擾嚴重1.正確安裝地線2.改善試驗環境8注意事項8.1開機后未使用的測試氣罐，請保持節流閥的關閉狀態，請勿開啟未使用測試氣罐上節流閥。8.3 未經培訓的人員，未經允許不能操作測設備。

<大慶>天正華意電氣設備有限公司

大慶瓦斯繼電器校驗儀 產品概述壓力釋放閥是油浸式變壓器的壓力保護裝置，是保護油箱的重要組件。若是壓力釋放閥系統出現故障，不能可靠開啟，會造成變壓器箱體及油枕的破壞；不能可靠關閉，則會造成變壓器油泄露，導致變壓器停運或發生重大事故。壓力釋放閥的運行可靠性，直接關系到變壓器的。主要功能和特點檢測壓力釋放閥的引用標準是機械部JB7065-2004《變壓器用壓力釋放閥》和JB/T7069-2004《變壓器用壓力釋放閥試驗導則》。主要對以下項目開展檢測：外觀質量檢查、時效開啟壓力試驗、開啟壓力試驗、關閉壓力試驗、密封壓力及密封性能。該校驗儀主要用于油浸式電力設備上壓力釋放閥的校驗，其模擬油浸式電力設備內發生故障時壓力釋放閥的動作機理，利用空氣壓力來測試壓力釋放閥的開啟壓力和關閉壓力，測試系統的原理框圖和系統組成如圖1所示。圖1. 原理框圖和系統組成儀表面板如下圖所示：圖2. 儀表面板圖開啟壓力試驗可對壓力釋放閥的開啟壓力進行設置并啟動測試。關閉壓力試驗可對壓力釋放閥的關閉壓力進行設置并啟動測試。

三相電動機保護器測試儀大慶

大慶瓦斯繼電器校驗儀 原理框圖和系統組成三、儀表面板如下圖所示：圖2. 開機界面圖3.設置和測試界面1.壓力測試：可對壓力釋放閥的開啟、關閉壓力進行設置并啟動測試。2.密封試驗：對壓力釋放閥密封時間、壓力值進行設定并測試。3.數據保存：可對測試結果保存。4.數據打印：對測試結果進行打印。四、技術指標1.工作環境溫度：-10℃～＋40℃2.主機工作電壓：AC220V 50Hz3.空壓機工作電壓：AC220V 50Hz4.整機功率： 1300W5.空壓機功率： 550 W6.壓力檢測范圍：0～150KPa7.測 量 口 徑 : Φ25-Φ130 mm 8.壓力顯示分辨率：0.1K9. 密封性能試驗: 0-100 Kpa10. 夾緊方式 ：液壓電動夾緊11.穩壓儲氣罐 ：200L-250L12.儲氣罐強度：0.8 Mpa13.靜音空壓機：15L-20L14.進氣增量 ：25kpa/s-40kpa/s15.精度等級：1.0級16.顯示方式：15寸彩色液晶屏17.試驗介質：壓力釋放閥試驗介質為空氣18.存儲容量：可無限存儲多組校驗數據19.具有壓力上升曲線試驗中，同步顯示壓力上升過程曲線20.具有開啟時間曲線試驗中，軟件同步顯示開啟時間曲線21.主機國際防水防塵等級：不低于IP5422.主機尺寸1400＊700＊1320mm23.總重量：150KG試驗準備階段：1.將和壓力釋放閥配套的法蘭盤安裝在壓力罐工作臺上，法蘭盤上有密封圈，保證法蘭盤密封良好，將壓力釋放閥放在法蘭盤上，用配套的螺栓固定，一定要保證密封良好。

三相電動機保護器測試儀大慶

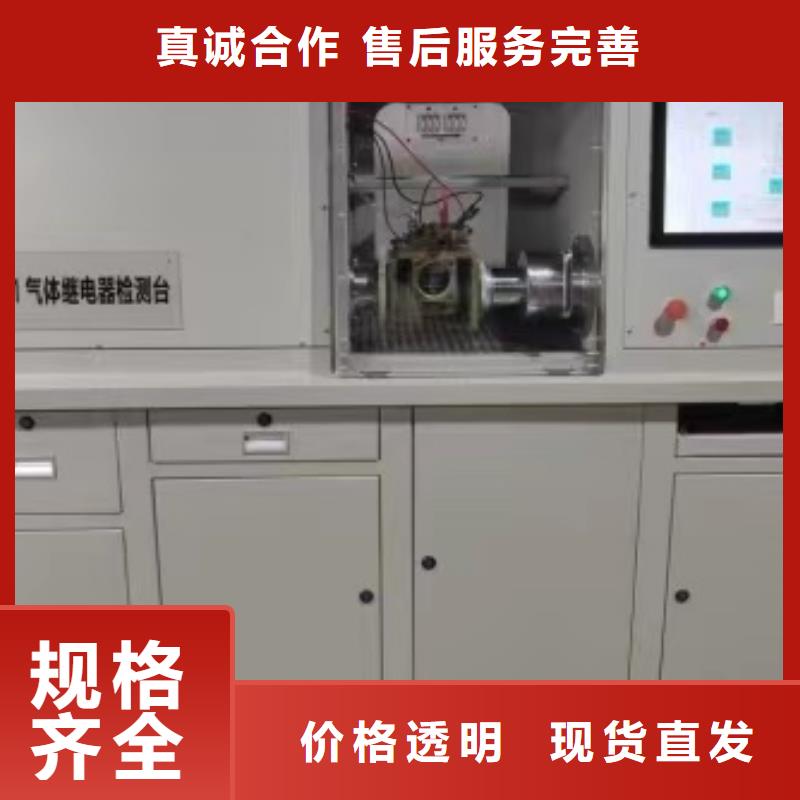

大慶瓦斯繼電器校驗儀采用單通道管路校驗技術，但同時配有適配于不同型號的口徑轉接器，校驗時可選取相應口徑的轉接器，具有測試速度快、精度高、數據準確、重復性好等特點；3）可對瓦斯（氣體）繼電器流速值、容積值及密封性能的自動檢測和校驗，各測試項目可分別獨立完成，互不影響，同時可將測試結果進行保存和打印；4）采用計算機控制，鼠標鍵盤操作，彩色液晶顯示器顯示，界面直觀、操作方便，自動化程度高：5）使用于國產QJ系列（25、50、80）、進口（如EMB系列、MR系列、COMEM等）瓦斯（氣體）繼電器的校驗。6）使用液壓壓緊技術，操控性更好。三、技術指標工作環境溫度：-10℃~＋60℃工作電源：AC220V 50HZ供電方式：單相電源供電額定功率：3.7KW流速檢測范圍：Φ80: 0~2.2m/sΦ50: 0~3.2m/sΦ25: 0~4.2m/s氣體容積檢測范圍：0~1000ml密封性能校驗：試驗壓力：0.1~0.25MPA（可任選）試驗時間：1~80min（可任選）校驗精度：1.0級（流量計精度0.5級）顯示方式：15寸彩色液晶顯示器操作方式：計算機控制，鼠標，鍵盤操作打印方式：USB打印機全中文報表打印外形尺寸：1650×850×1780mm（長×寬×高）凈 重：350KG四、工作原理圖二油路圖4.1密閉測試4.1.1 進行密閉測試時2、14氣動球閥關閉9、11電磁閥關閉，4電磁閥打開，空壓機通過5氣管給管道加壓，達到規定壓力時，3壓力計反饋信號給控制系統，控制系統給信號于4電磁閥關閉5氣管。在此壓力下測試瓦繼電器密閉性。4.1.2 密閉測試完成，系統控制管路泄壓，油回流至回油槽。4.2容積測試4.2.1 容積測試，2、14氣動球閥關閉，4、10、11電磁閥關閉，9電磁閥打開，12氣管給瓦斯繼電器加氣把油壓至8容積筒，7壓力計采集體積將信號送至系統，同時系統采集瓦斯繼電器輕瓦斯觸發信號，如果輕瓦斯觸發時容積在標定值范圍以內結果即為有效，否則無效。4.2.2 測試完成，10電磁閥打開容積筒內的油回流至回油槽。
