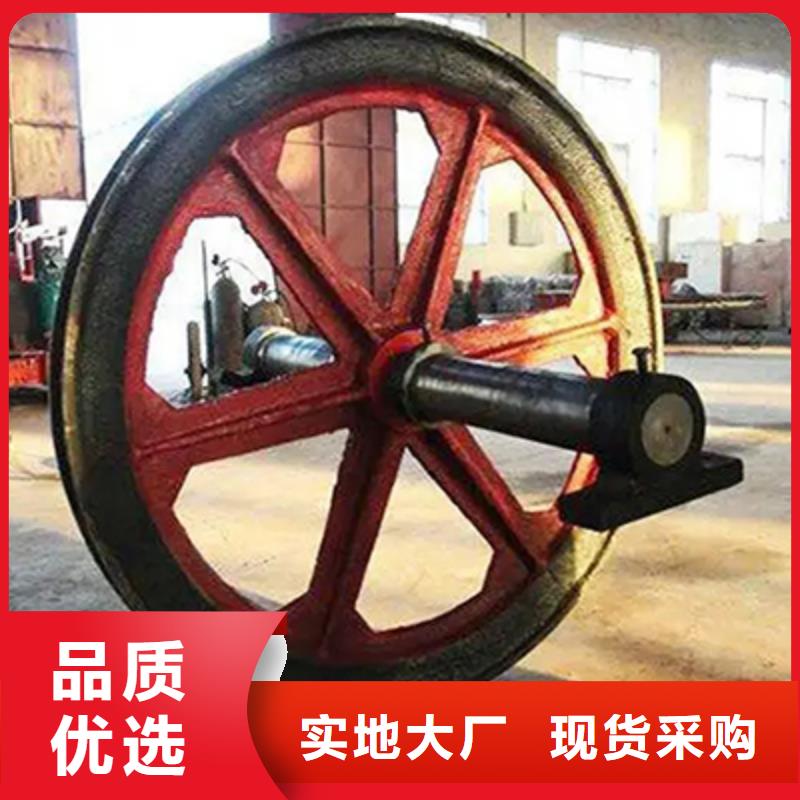

鶴壁萬豐礦山機械天輪導向輪結構概述：導向輪結構與天輪裝置基本相同，主要由軸、固定輪、游動輪、軸瓦、滾動 軸承、襯墊、軸承座、軸承梁等零部件組成，其中一個輪子（固定輪） 用平鍵與軸連接，鋼絲繩運動時帶動固定輪轉動，固定輪又帶動天輪軸一起轉動，其余的輪子與導向輪的軸是滑動的，輪轂內壓嵌有耐磨的銅套，該套內徑與軸為動配合， 與軸有相對自由轉動，稱作游動輪，固定輪、游動輪為整體式結構，由輪轂、輪 緣與槽鋼為輻條焊接而成。 在游動輪的輪轂與軸之間，各裝有四個半軸瓦，一 般為銅瓦，為了保證輪子運轉靈活，各輪子之間有 0.2 －0.5mm 的軸向間隙，以 保證各輪子相互轉動時互不干擾。當各鋼絲繩的線速度不完全相同時，游動輪與軸之間能自由的相對轉動。輪緣槽裝有襯墊，以防止鋼絲繩與輪緣摩擦，從而延 長了鋼絲繩的使用壽命。軸的兩端均采用球面向心滾子軸承。

天輪安裝與調整 天輪裝置安裝應按《機械設備安裝工程施工及驗收規范》GB50231-2009標準的有關規定進行安裝。本說明書僅就本部件的特殊要求作如下說明: ①天輪架上的開口尺寸應按圖紙要求，這樣在更換軸瓦時，游動輪的輪子就可以沿軸向移動大于二分之一鋼繩繩距的距離，以保證更換軸瓦所需的軸向空間。 ②軸承座下面的安裝平面應是加工平面，并且高于天輪平臺，在天輪平臺與軸承座之間應放置一個鋼架或厚鋼板(屬于井架的一部分)，高度尺寸由礦井設計單位根據現場情況自行決定。天輪調整好后，將此鋼架或厚鋼板焊在天輪架上。 ③ 軸承座兩側的安裝斜鐵，在調整好后，外側的一個應與加工過的安裝平面焊接，焊縫高不低于15 mm。 ④ 兩端球面向心滾子軸承安裝時應進行清洗，清洗后，填充潤滑脂。填充量應填滿整個軸承，并填滿軸承座體空間的三分之一--二分之一為宜。軸承應轉動靈活。 ⑤安裝時，右端軸承蓋直接壓緊軸承外圈，左端軸承端蓋與軸承外圈應有不小于1.5 mm的間隙。 ⑥軸兩端面螺紋孔是拆換軸承時用來打高壓油用的。平時用塞頭堵住，以防臟物進入油孔。 ⑦安裝前應將銅瓦拆下清洗，清洗完畢裝上時，應在左右兩半瓦之間和在銅瓦上內油槽涂滿潤滑脂。
