畢節錄波儀通道率定是指設定采樣通道實測信號值和真實物理量的對應關系，選擇正確的信號通道類型（電壓或電流）以及設定通道采樣的檔位，在軟件主界面點擊“通道率定”按鈕出現圖9所示界面。 對于模擬信號采集通道CH1CH2CH3CH4…..CH12，可以選擇通道信號類型，信號類型可以是電壓或者電流，選定通道類型后儀器將采集點切換到對應的物理通道，如果選擇電壓信號則對應的電流通道信號將不會被采集，選擇電流信號則對應的電壓信號通道不會被采集。 如果選定的信號為電壓信號還需要選擇信號的量程，儀器電壓通道采集分為10V/200V/400V三檔。 注意：試驗過程中一定要正確的選擇信號的量程以免通道過電壓 選定模擬通道類型以后設定兩個采集點和真實物理量的對應關系，一般情況下應盡量選擇傳感器的零點和滿量程點，傳感器都是線性變換，對于電壓輸出型傳感器，如果傳感器輸出電壓為V1時對應的物理量為R1，輸出為V2時對于的物理量為R2，V1R1V2R2和V1->R1和V2->R2的對應關系已知時，儀器會自動計算出實時采集的物理量值。例如對于導葉位移傳感器，假設傳感器輸出為0V時對應的水力發電機調速器導葉開度為0%，10V時對應的導葉開度為，則設置CH1的率定點1為 0，0 率定點2為10，100則試驗過程中儀器會自動顯示真實的導葉開度百分數值。 用戶也可以選擇對指定的通道進行自動率定，選擇自動率定后出現圖10所示畫面 在此窗口點擊啟動后，儀器自動采集當前通道的電壓值顯示在通道數值項，用戶只需要在待校驗的率定點輸入對應的物理量值即可，當兩個率定點都獲得數值后，當前通道校驗完成。如果在點擊啟動前選擇了交流有效值，則率定點的通道數值項將顯示信號的交流有效值否則顯示直流平均值。

畢節便攜式故障錄波儀，是以嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。 基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。 錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。 錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測：錄波儀接入了16路開關量24路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波同時計算3路，21次）、矢量圖多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。 3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。 發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。 錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多
波形記錄儀了解更多 <畢節>天正華意電氣設備有限公司

畢節錄波儀故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有 段、第二段的長度和第二段記錄頻率）。Fw1：波形 段記錄頻率，使用當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用當前采樣頻率。TH-608CDM便攜式故障錄波器采用循環方式管理故障記錄。故障啟動后， 本地機生成一個新的記錄，如果此時存儲空間不足， 本地機會刪除舊的一個故障記錄，然后保存新記錄。TH-608CDM便攜式故障錄波器本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式決定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有 時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，TH-608CDM便攜式故障錄波器監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），CDM3204將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即 不把緩變的模擬量有效值變化認作突變。

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多

畢節錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多 波形記錄儀了解更多 <畢節>天正華意電氣設備有限公司

畢節SOE測試儀錄波儀開關信號發生器項目 規范值 測試條件開路耐壓 0-300V Is＝0.5uA導通壓降 小于2.6V If＝100mA電流容量 150mA Vs＝2.4V隔離特性 1500V DO通道間注：測試裝置斷電時所有接點為開路狀態3、輸出插座(DB50)線號表引腳號 標識 功能說明 引腳號 標識 功能說明1DO-16A 開關量輸出通道16 26DO-8B 開關量輸出通道82DO-15A 開關量輸出通道1527 DO-7B 開關量輸出通道73 DO-14A 開關量輸出通道1428DO-6B 開關量輸出通道64DO-13A 開關量輸出通道1329DO-5B開關量輸出通道55DO-12A 開關量輸出通道1230DO-4B 開關量輸出通道46DO-11A 開關量輸出通道1131DO-3B 開關量輸出通道37DO-10A開關量輸出通道1032DO-2B 開關量輸出通道28DO-9A開關量輸出通道9 33 DO-1B 開關量輸出通道19NC空 34NC空10DO-8A 開關量輸出通道8 35AI＋ 11DO-7A 開關量輸出通道7 36GNDA 12DO-6A 開關量輸出通道637AO-13DO-5A 開關量輸出通道5 38 NC空14 DO-4A 開關量輸出通道4 39NC 空15DO-3A開關量輸出通道340DC14V 16DO-2A 開關量輸出通道2 41DI_B 17DO-1A開關量輸出通道1 42 GND_232 18DO-16B開關量輸出通道1643DC5V 19DO-15B開關量輸出通道1544DC5V20DO-14B 開關量輸出通道1445NC 空21 DO-13B 開關量輸出通道1346 DI_A 22 DO-12B 開關量輸出通道1247RXD_23223DO-11B 開關量輸出通道1148 TXD_232 24DO-10B開關量輸出通道1049NC空25DO-9B 開關量輸出通道9 50NC 空4、開關信號輸出等效電氣圖二、開關信號發生器（SOE測試）使用說明1、測試原理SOE測試開關信號發生器主要用于驗證SOE系統記錄準確性的測試裝置。其基本測試原理是：用一組標準的開關量信號（具有準確的排列順序和時間間隔），觸發SOE模件，

畢節錄波儀便攜式故障錄波儀，是以DSP、嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率， 為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在 存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、18路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路， 21次）、矢量圖（多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多 <畢節>天正華意電氣設備有限公司

畢節錄波儀二、運行準備2.1.PC機需求CPU : Intel Pentium 4(或兼容) 2.8GMHz以上處理器操作系統：Windows NT/2000/XP/Win7RAM : 2GB或以上顯卡及顯示器：1024×768/16bit色 1280×960以上串行口（可選）：標準RS-232C串行口網絡接口：802.3 100M2.2.運行準備2.2.1.設備通訊運行前，需要配置PC機與錄波儀的通訊選擇項。由PMR程序的”通訊設置”按鈕或TRIAL程序的”菜單\設置\通訊設置”進入。在此選擇通訊方式。在此頁設置串行通訊口的參數。“本機端口”，指的是PC機的端口。在此頁輸入錄波儀的IP地址。錄波儀的IP地址顯示在狀態條上。1、串行口（COM）使用隨機附帶的專用串行通訊線連接PC機和錄波儀。分別在PC機和錄波儀上選擇所用的串行端口，并選擇相同的波特率。波特率的選擇取決于通信線路的長度，如不改變串口通訊線，則不必更改。更改錄波儀的串口設置后，應重新啟動。2、網絡（TCP/IP）錄波儀的IP地址可在其本機設置。在錄波儀運行后，從其狀態欄讀取IP地址，并填入此對話框的“IP地址”一欄。建議使用隨機附帶的直聯網絡線連接PC機和錄波儀；如果是跨地域聯網，應基于對網絡充分了解做出正確的設置，并應確認所使用的網絡線、交換機等設備處于良好的運行狀態。2.2.2.參量配置部分參量配置內容可以在錄波儀上進行；使用PC機軟件，可以進行全部設置。運行前，至少應設置：1．模擬通道：名稱、代號，額定值、變比。2．開關量通道：名稱、代號、接入邏輯。3．派生量：根據需要配置派生量。

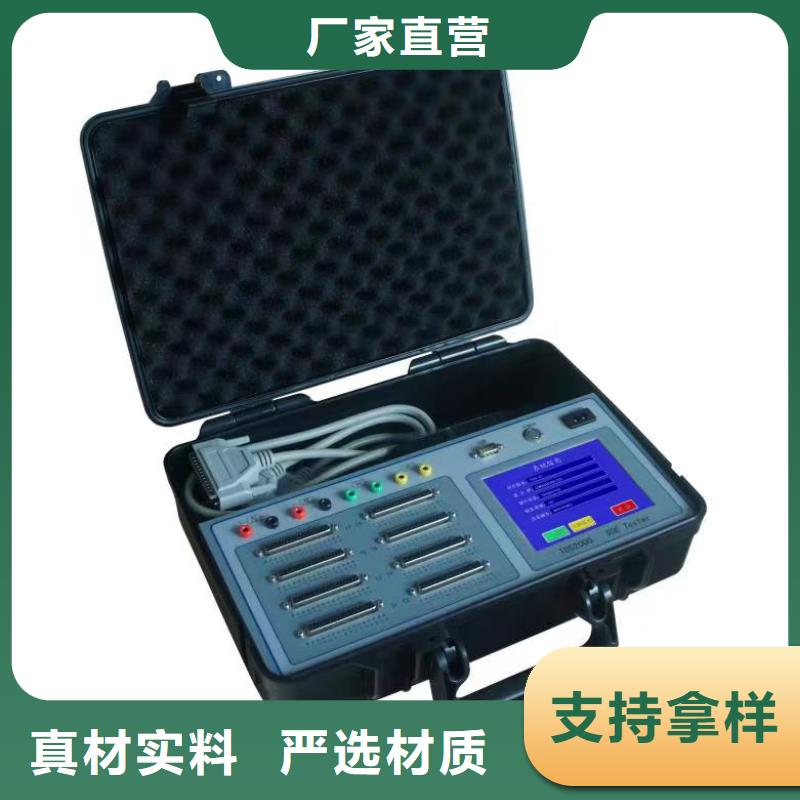

畢節SOE測試儀開關信號發生器錄波儀使用說明書青島天正華意電氣設備有限公司手持式多功能型SOE測試儀，是我公司研制的系列SOE測試設備之一。具有16個高性能電子接點型開關量輸出通道和多個輔助測量IO通道。具有多種模式的SOE測試功能（順序觸發、逆序觸發、重復脈沖）SOE測試儀內置鋰離子電池，無需AC 電源即可連續工作8小時以上。彩色液晶顯示器和智能按鍵構成友好的人機界面，設置操作一目了然。超便攜的手持式設計使得非常適合于工業現場測試，也可用于科研單位的試驗室、計量室等。外型圖標配附件_16通道測試線 標配附件_AC電源充電器 標配附件_便攜式儀器包一、 開關信號發生器（SOE測試）技術參數1、基本參數開關量輸出通道：16個無極性模擬接點開關輸出模式：順序觸發，逆序觸發、重復脈沖觸發間隔：0.1ms-999.9ms（以0.1ms為單位可調）遙信寬度: 1ms-9999ms遙信間隔時間:1ms-9999ms遙信重復次數:1- 99時基精度：±3us(1ms間隔測試)穩 定 度：優于20ppm內置電源：14.8V3AH鋰離子電池（可連續工作8小時以上）外接電源：AC220V50Hz功率消耗：＜10W工作溫范圍：-10-55℃外形尺寸： 130＊240＊60mm（手持機）整機重量：1200g2、開關量輸出通道特性：

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多

畢節便攜式故障錄波儀，是以嵌入式操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲功能的便攜式裝置。 基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，可用于暫態電氣信號的錄制分析。 采用先進工控內核，結合嵌入式操作系統，、可靠地實現數據高級處理、傳輸、存儲、顯示功能。 錄波儀提供上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、主機等。上位機通過現場總線或局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。 錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。 實時監測：錄波儀接入了16路開關量24路模擬量。錄波儀實時計算模擬量有效值，計算量值（頻率、有功、無功、零序、負序等），并可實時計算諧波同時計算3路，21次）、矢量圖多4組，每組多包括6個模擬量）。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給上位機。 3天歷史曲線：錄波儀可以以每秒一點的頻率，記錄16路開關量和8個模擬量（任選、包括計算量），總計3天，循環記錄，用以描述被測信號的長期趨勢。錄制的數據掉電不失。 發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調解器階躍試驗、滅磁試驗、零起升壓試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。 錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<畢節>天正華意電氣設備有限公司

畢節錄波儀轉子上的測速齒 的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見5.7.1模擬通道。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。使用的“實時波形”觀察到的轉速通道的波形，不是轉速傳感器發生的信號，而是經過處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。五、在線分析軟件 5.1簡述主要功能：在線分析軟件是運行人員正常監測和故障、穩態分析的有力工具，遠程機軟件運行于Qt平臺，通過網絡接口連接。其主要功能包括：1）在線監測：顯示模擬量有效值、開關量狀態、實時波形、矢量圖、諧波分析。2）故障錄波：實現手動啟動、故障設置、實時記錄，歷史記錄的功能。3）電氣試驗：包含多項電氣試驗功能，可完成發電機總啟動電氣試驗，例如發電機空載、短路、勵磁調節器特性、同期試驗、甩負荷試驗等。此外還包含轉子交流阻抗試驗、定子鐵心磁化試驗、進相試驗等試驗功能。程序的曲線類、波形類試驗功能用途廣泛，可滿足多種動態過程記錄要求。4)長時記錄：啟動長時記錄及長時記錄列表的設置和查詢功能。5）參數設置：提供參量設置、采樣頻率、試驗地點、功角初始角、通道修正及通道數的錄入及保存功能。

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多

畢節錄波儀模擬量曲線的顏色，與窗口右側光標實時值的顏色一致。開關量從下向上依次排列，坐標系右側的“∠xxxx”標明開關量的代號，符號“∠”的尖角位置與開關量的“斷開”狀態對應，高于此處的位置為“閉合”狀態。開關量狀態的正確顯示依賴于“外接邏輯”的正確設置，請參見“設置/開關通道”。按“Tab”鍵，切換畫面操作組，共有4組操作：“放大/縮小”、“移動”、“光標1”、光標2”。9.2.1.放大/縮小方向鍵 →： 放大時間軸，波形橫向壓縮。方向鍵 ←： 縮小時間軸，波形橫向展開。方向鍵 ↑： 放大縱軸（標幺值軸），波形縱向壓縮。方向鍵 ↓： 縮小縱軸（標幺值軸），波形縱向展開。9.2.2.移動方向鍵 →： 只有在暫停狀態下有效，波形向左移動。方向鍵 ←： 只有在暫停狀態下有效，波形向右移動。方向鍵 ↑： 縱軸零點上移，波形向上移動。方向鍵 ↓： 縱軸零點下移，波形向下移動。9.2.3.光標1、光標2方向鍵 →： 光標右移方向鍵 ←： 光標左移如果錄波儀當前的采樣頻率為100kHz，且與“電氣試驗”聯機，則不支持實時波形功能。如果先進入了實時波形畫面，再與電氣試驗聯機，則會自動退出到常量列表畫面。9.2.4.顯示參量選擇按F3鍵打開參量選擇對話框，選擇在畫面上顯示的參量。按F1鍵切換選中的參量。按Tab鍵在列表框間切換輸入焦點。

波形記錄儀了解更多 <畢節>天正華意電氣設備有限公司

畢節錄波儀、實時監測運行中，錄波儀實時進行有效值、派生量計算，所以可以作為實時監測儀使用。并且錄波儀可以作為其他設備的數據源，通過串行口或網絡接口發送實時數據包。作為實時監測儀使用時，不影響錄波儀的故障錄波功能。 9.1.實時顯示/列表按“菜單”鍵，選擇彈出菜單的“實時顯示/列表”。列表分2頁顯示模擬量、派生量有效值，以及開關量狀態。用戶可以選擇每個頁面顯示的參量。畫面刷新頻率 1次/秒。F1：運行/暫停F2：切換顯示頁面F3：設置；選擇每個頁面選擇的參量。9.2.實時顯示/波形按“菜單”鍵，選擇彈出菜單的“實時顯示/波形”。此畫面顯示模擬量、開關量實時波形。此畫面支持的操作：F1：運行/暫停。F2：保存當前數據到存儲器。記錄的類型用圖標標記， 文件擴展名為“WVF”。在記錄列表中，可以打開、刪除記錄。F3：選擇模擬通道、開關通道。Tab：操作切換方向鍵：決定于當前的操作定義。畫面橫向為時間軸，中點為零點；縱向為幅值，由于各模擬量的額定值可能不同，為方便比較，縱軸采用標幺制，即為“實時值/額定值”。而光標對應處顯示為有名值（實際值）。

<畢節>天正華意電氣設備有限公司

畢節錄波儀便攜式故障錄波器是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。TH-608CDM便攜式故障錄波器是本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。配套的上位機軟件，具備與TH-608CDM便攜式故障錄波器相同的軟件界面，可經由局域網與TH-608CDM便攜式故障錄波器連接，實現儀器功能的遠程擴展，具備與本機基本相同的功能，包括監測、錄波、試驗、設置等等。主要功能包括：故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。實時監測：TH-608CDM便攜式故障錄波器接入了16路開關量、32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。長時錄波：長時間連續記錄模擬量、開關量波形。長可記錄31天，可選采樣頻率為10kHz。發電機總啟動電氣試驗：可以完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

<畢節>天正華意電氣設備有限公司 波形記錄儀了解更多

畢節錄波儀試驗選擇主程序圖4 試驗選擇主界面儀器軟件系統由試驗選擇主程序和試驗程序兩大部分組成，儀器的試驗選擇主界面如圖4所示，試驗選擇主界面的功能包括：1）試驗程序切換2）儀器基本設置3）儀器使用幫助說明4）儀器軟件升級接口5）系統時間設置2.2.2 試驗程序儀器軟件系統 的一部分是試驗程序，其基本功能包括：1）試驗環境設置2）試驗數據采集3）試驗數據分析4）試驗結果展示5）試驗報告生成6）試驗數據和結果的存儲，導出7）歷史數據瀏覽8）試驗報告二次加工典型的試驗程序界面如圖5所示，儀器的絕大部分試驗程序都遵循同樣的流程和規律，儀器試驗的基本時序流程如下：1）試驗環境設置，包括采樣頻率，試驗總時間，試驗參數設置，波形展示方式，通道類型設置和通道率定參數設置等2）進入等待試驗界面，用戶設置試驗的示波器參數（包括通道名稱，單位，數據范圍，是否顯示等），進行通道率定（設置儀器采集信號和實際物理量的對應關系）圖5 軟件工作界面注意：只有在以下兩種狀態對示波器的參數進行設置，設置結果才會被保存在試驗模板：一 儀器處于“等待試驗”狀態，對示波參數的進行設置，并且重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。二 在其他狀態設置參數，并且選擇了應用至模板，重新啟動軟件設置參數才會被保存到試驗模板，下次啟動軟件時儀器將會以新的模板作為默認參數。3）試驗數據采集。在“等待試驗”狀態或“查看數據”狀態，點擊儀器軟件右下角的開始試驗按鈕，儀器開始數據采集。當儀器處于試驗數據采集狀態時，儀器實時展示各通道實際采集的數據和圖形4）試驗結果查看，當試驗達到停止條件或用戶選擇了停止試驗時，儀器終止數據采集，提示用戶保存試驗，并依據相關標準自動計算試驗結果參數，并在試驗結果展示界面顯示計算所得各項數據和圖形。5）試驗報告生成，當試驗正常完成后，用戶選擇生成試驗報告，儀器自動生成WORD或EXCEL形式的試驗報告，試驗報告和試驗數據都可以通過U盤導出。儀器所有的試驗模板都遵循這樣的基本操作時序。注意：1>生成試驗報告時，報告中的實時數據圖形為當前示波器時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而獲得比較理想的報告波形，示波器窗口一次展示的數據 不超過120000個數據時間點2>生成EXCEL波形時，報告中的數據也是當前時間窗口所展示圖形，用戶可以通過調整當前窗口波形，從而改變導出數據的時間窗口，一次導出的EXCEL數據時間點 不超過120000個
