畢節變壓器油色譜在線監測系統請不要移動裝有減壓閥的鋼瓶，鋼瓶運輸時要取下減壓閥并裝好帽，以保護氣瓶輸出接嘴不受碰撞或沖擊。使用鋼瓶時裝上減壓閥以后，必須嚴格進行檢漏測試。站立的鋼瓶要有鋼瓶架或帶固定。氣瓶間要遠離火種、熱源，避免放置于雨淋、暴曬以及溫差過大的場所。儀器開機前，建議用萬用表兆歐檔測量儀器絕緣，主機電源、記錄儀或數據處理機電源對機殼絕緣應大于20MΩ。第三章 儀器操作當氣源使用鋼瓶供氣時，每個鋼瓶必須裝配一個氣體減壓閥，以將高壓氣體減到所需的壓力值，減壓閥只能使用一種氣體，不得混用。無油的氧氣減壓閥0-25MPa—出口0-2.5MPa可作為H2以外的減壓閥，H2要用氫氣專用減壓閥（倒絲！）上圖是減壓閥接到高壓鋼瓶上的實際圖片。高壓鋼瓶通常用40L的，將減壓閥用300mm的活口扳手螺緊到高壓鋼瓶的出口上，不的漏氣。減壓閥上有兩只壓力表頭，一只指示的是高壓鋼瓶內部的壓力，一只指示的是減壓閥出口的壓力。當高壓鋼瓶內部的壓力還有1Mpa時，就不能再用了，要去重新灌氣。二、氣體流量調節 變壓器油色譜儀基本型儀器提供填充柱載氣、氫氣、空氣、輔助氣和毛細管柱氣路專用等氣路控制系統。見圖七 氣路面板布置圖。儀器出廠前氣路面板上的載氣、氫氣、空氣等控制閥均處于關閉狀態。 氣路面板布置 變壓器油色譜儀氣體壓力流量曲線圖（僅做參考）三、流量測量 當對儀器氣路控制系統有特殊要求時，可以用皂沫流量計重新校準氣體流速。其氣路見連接方法圖（八）。將皂膜流量計內裝入發泡劑（發泡劑的配制可以用白貓`洗滌劑配制，方法同檢漏液），并接到所需測量的檢測器上。為了減小測量誤差，測量空氣路的氣體流量時，應選用較大的皂膜流量計。

畢節變壓器油色譜在線監測系統溫度達到保護溫度值時，儀器將自動關閉全部加熱電源，蜂鳴器報警，并顯示報警代號及錯誤信息，此狀態將一直保持到關閉儀器總電源為止（或人為處理并報警狀態）。報警以后請不要立即關閉儀器總電源，要查看報警代號、查找原因及錯誤信息，并根據錯誤信息解決故障。在儀器工作過程中能夠合理地使用過溫保護，在溫度一旦失控時，可對儀器和外圍設備進行有效地保護，以免承受不必要的損失。圖十三 溫度控制界面《注意》過溫保護溫度的設置一定要大于使用溫度的20℃或20℃以上，不能高于400℃，若低于使用溫度或設置錯誤，系統將出現報警提示，保護溫度設置數據仍為原來的數據，儀器將處于保護狀態，不能正常工作。 說明：柱 箱-----指柱室溫度；汽化1-----指填充柱汽化室（進樣口）的溫度；汽化2-----指毛細管柱汽化室（進樣口）的溫度；檢測1-----指氫火焰離子化檢測器（FID）的溫度（氫焰1--氫焰2是同一個溫度）或NPD溫度（有NPD時）；檢測2-----指熱導池檢測器(TCD)的溫度或FPD溫度（有FPD時）；檢測3-----指電子捕獲檢測器（ECD）的溫度或甲烷轉化爐的溫度（有甲轉時）；各加熱單元的位置圖見下圖。各加熱單元的位置圖0 ～ 9 數值鍵，用于設定參數時的數值聲 音：正常按鍵操作時發出短聲，按鍵錯誤時發出長聲，報警時發出連續短聲按菜單鍵《菜單/Menu》，則狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，再按右移光標鍵《 》，將光標移到《檢測器》欄上，然后按《確認》鍵，則顯示屏顯示檢測器控制界面〔圖十四〕。此時光標處于TCD極性位置時，下面狀態欄顯示0＝負，1＝正，即按《0》＋《確認》鍵，輸入負按《1》＋《確認》鍵，輸入正當光標處于TCD電流位置時，下面狀態欄顯示TCD熱絲電流0到200mA，即TCD熱絲電流范圍0～200mA。FID極性和TCD極性顯示相同 0＝負、1＝正，F(xiàn)ID的靈敏度為0到4，0靈敏度、4。ECD的靈敏度為0和1，0高靈敏度、1低靈敏度，ECD電流：0＝0.5nA、1＝1nA、2＝2nA。

<畢節>天正華意電氣設備有限公司 畢節變壓器油色譜在線分析儀

畢節變壓器油色譜在線監測系統用一根尺寸合適的電線接到樓房的總管線上或接到總導管的入地處。2、把接地用的長釘子打進潮濕的土層里并接到入地處。3、也可以接到其它可靠的入地處。絕緣的地線必須牢固地接在裝置上。不要用夾子把地線夾在管子或接地柱上。也不要使用其它會使接頭松動的方法來連接。接頭必須用銅焊或錫焊，盡可能減小接地接頭處絕緣電阻的下降。如果按裝得不合適，在接頭處就可以量到電阻，再加上地線上的電阻就會使絕緣的接地裝置上產生我們所不希望的電勢。在安裝地線的時侯要它偶然和其它地線接觸這會給絕緣帶來不良的影響。絕緣線必須接在配電盤的絕緣母線上，再從配電盤上通過接頭和電源地線分別接到儀器系統的各個單元上。絕緣母線可由配電盤上的接地板構成。所用的電線尺寸應使遠一點到主配電盤接地處的接地電阻。請與當?shù)氐碾娖鳈z查部門商量所用的電線規格。當多層建筑物中安裝了電網處理裝置時，應把電網處理裝置的外殼與建筑物結構中的鋼筋接起來，這樣才能減少接地噪聲。地線的一端應接到線路處理裝置的外殼上，另一端應焊接在近的樓房豎梁鋼筋上。把地線接到建筑物的鋼筋上比把地線接到地下室單獨的接地柱上要好

<畢節>天正華意電氣設備有限公司 畢節變壓器油色譜在線分析儀
<畢節>天正華意電氣設備有限公司 <畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統 檢測器控制界面FPD的靈敏度為0到3靈敏度、NPD的靈敏度為0到3，0靈敏度、在運行不同的檢測器時，必須選擇相對應的極性、電流、量程的值。具體的輸入方法：同上述一樣，將光標移至你將要的極性、電流或量程的位置依次按《數字》＋《確認》鍵即可。在此狀態欄〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，按右移光標鍵《 》，光標移至《事件》欄上，然后按《確認》鍵，則顯示屏變?yōu)閳D[十五]界面。此界面為事件控制設置，事件分均設有5開5關。可進行全部設置，例如電磁閥的開關來控制六通閥的自動進樣、切換等。控制分流/不分流時，初始設置 要均設為：開5關，時間是累加的。 事件控制設置界面 程序升溫界面按《Menu》鍵后，將光標右移至《程序升溫》欄上，再按《確認》，則顯示屏顯示界面。即為程序升溫界面。如圖0狀態為恒溫狀態（即初溫溫度恒定狀態）。程序升溫階數共8階，恒溫度，時間范圍，升溫速0~40℃在程序升溫工作狀態中，界面上將顯示 數字/數字、 數字/數字或 數字/數字符號，其中 表示處于恒溫狀態， 表示處于升溫狀態， 表示處于降溫狀態，數字/數字：上面的數字表示現所處的階數，下面的數字為程序升溫的總階數。柱恒溫箱程序升溫曲線見分別為階、第n階綜溫溫度，T0為初溫溫度。分別為階、第二階第n階終溫溫度恒定時間，t0為初溫溫度恒定時間。分別為階、第二階第n階升溫速率。設置好升溫速率、恒溫溫度、恒溫時間后，按《START》鍵啟動程序，或按兩次《Menu》鍵狀態欄顯示〡啟動程序〡停止程序〡查看/報警，再按《確定》鍵啟動程序 程序升溫曲線再按《Menu》鍵，狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，將狀態欄的光標，移至《輔助功能》欄，并按確定鍵《確定》，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表〡，此時光標處于《用戶配置》欄，再按確定鍵《確定》后，則顯示界面，即輔助功能界面。在此可重新設子置時間和日期。鍵盤音的設置：0~99

畢節變壓器油色譜在線監測系統溶劑峰嚴重拖尾 分流流速低；隔墊清洗氣流速低；進樣速度不合適。內襯管密封不嚴提高分流氣流速；增加隔墊清洗氣流速；摸索合適的進樣速度；壓進內襯管出現嚴重的鬼峰色譜柱殘流的高沸物系統污染；玻璃內襯管污染；載氣氣路污染。高溫老化色譜柱老化系統；清洗玻璃內襯管；在載氣路增加過濾器第七章　　鎳轉換爐變壓器油色譜儀的檢測對象為溶解于絕緣油中的七種氣體組份： H2、O2、CH4、C2H4、C2H6、 C2H2、CO、CO2，以TCD測定H2、O2，以FID測定烴類氣體和CO、CO2。由于FID對CO、CO2沒有響應，而TCD的檢測靈敏度不夠，采用鎳轉換爐，把CO、CO2轉化為CH4（CO、CO2轉化為CH4的轉化率均大于98），用FID檢測以提高CO、CO2的檢測靈敏度。鎳轉化爐結構示意圖如圖所示。第八章　儀器維護保養及常見故障處理1 儀器的保養與維護 1.1 儀器的保養在日常使用過程中，應注意對儀器進行必要的保養，以保證儀器正常工作，延長其使用壽命。氣體鋼瓶應放置在通風之處，盡量將氣體鋼瓶與儀器分處放置；三根氣體凈化管內必須填裝分子篩、硅膠，以吸收氣體中的雜質，并注意失效后及時更換；注意經常更換進樣口的硅膠墊；注意經常用適當?shù)娜軇┣逑磧?nèi)襯管；儀器在不使用時，應用罩子將儀器罩住，防止灰塵及異物進入。 1.2 儀器的維護 1.2.1氣體凈化器的維護流路控制系統中，接有過濾器，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。1.2.2氣體凈化管的維護流路控制系統中，載氣接有氣體凈化管，其中就置放有5A分子篩。5A分子篩需要定期更換或活化。活化溫度為260℃，時間24小時。

<畢節>天正華意電氣設備有限公司
畢節變壓器油色譜在線分析儀

畢節變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

<畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統 承諾與服務公司銷售的產品 質量和售后服務實施方案說明如下：1、 交貨及安裝：到貨前一星期，服務方向用戶提供相應的安裝、調試要求，需方配合完成準備工作。2、 保修期內服務承諾儀器的保修期為：12個月。在保修期內，關于儀器設備的所有服務全部免費（由于操作人員不按照正確使用方法或擅自改裝儀器設備及各種人為因素或不可抗拒等外來因素造成的損壞除外）。若在保修期內儀器本身因質量缺陷發生損壞，免費為用戶維修及更換零配件或更換儀器。3、 保修期外服務承諾在接到需方的服務申請后，賣方須在接到買方通知后的12 小時內通過電話、傳真等方式向買方提供解決辦法，若故障仍不能排除，則賣方應在72 小時內安排人員到現場處理，并及時解決完畢。4、 服務范圍本服務計劃所指服務包括儀器設備整機、隨機配件和工具、工作軟件、文件、電腦及系統軟件的維修、更換、升級、維護、安裝調試、驗收及培訓等涉及儀器設備正常工作的所有相關事宜。5、 產品培訓在進行儀器設備安裝時，由工程師對用戶使用人員進行免費崗位培訓，內容主要包括儀器設備的基本原理、結構、基本操作、維護知識及應用， 注意事項1.本儀器必須使用穩定的220V交流電源，儀器在安裝和使用過程中必須有良好的獨立接地！這樣做一是保證操作者的，二是屏蔽外界的強磁場干擾，以利于儀器更加穩定的工作。

畢節變壓器油色譜在線分析儀 <畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統系統運行可靠采用了基于權限的用戶管理，使系統具有很強的魯棒性，同時使系統用戶管理更富有人性化。7、強大的平臺支撐軟件運行于目前流行的微軟NET 平臺，、穩定，具有較強的可擴展性。8、數據顯示生動形象，報表實用、美觀用戶界面友好，操作方便。配置要求硬件運行環境?CPU：奔騰1000MHz以上?內存：512M以上（1G以上）?顯示卡：標準VGA 256色顯示模式以上（SVGA 16位色以上顯示模式）?顯示器：支持分辨率1024 X 768及其以上?網卡：支持TCP/IP協議的網絡接口卡（網卡）軟件運行環境IE 瀏覽器5.0及以上服務器端配置?Windows 2000/ XP/2003等操作系統平臺?Microsoft SQL Server2000（SP4）企業版數據庫?Internet信息服務(IIS)，版本5.0及以上?Microsoft .Net Framework2.06.1啟動軟件與登陸軟件采用了基于權限的用戶管理機制，只有經過授權的用戶才能使用本系統。普通用戶只能查看系統的參數設置、瀏覽監測數據以及使用其他基本功能，只有高級用戶才具有修改系統的有關參數配置、進行用戶管理等權限，這樣在很大程度上確保了系統長期穩定、可靠地運行。如圖6.1為本軟件的登錄頁面。圖6.1 系統登錄頁面圖6.2系統主運行頁面6.2 檢測組份選擇本系統軟件為滿足不同用戶對檢測指標的不同要求，專門設計了組份選擇功能。組份選擇功能在主界面上點擊F3功能鍵即彈出如圖6.3所示對話框。本軟件提供了七種氣體、總烴、微水、氧氣的選擇。當組分選擇欄內的組分處于選中狀態時，則在數據顯示與處理時區顯示該組分的數據，默認情況下，組份選擇欄內氫氣、一氧化碳、甲烷、乙炔均處于選中狀態，其余處于未選中狀態。圖6.3組份選擇功能頁面

畢節變壓器油色譜在線監測系統文件號的輸入即將光標移至文件處依次按《8》＋《確認》鍵即可。此時文件為8，則儀器內所有設置的參數為8號文件內容，若輸入其它文件號，則8號文件自動儲存。若要找回8號文件的內容，只需將文件號輸入為8并按確定鍵即可。圖十八 輔助功能圖十九 儀器參數界面 按《Menu》鍵，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表 并將光標右移至《儀器參數》欄，再按確定《確認》鍵，則顯示屏變?yōu)閇圖十九]界面此界面為儀器參數界面，儀器在出廠已校好，用戶一般不要隨意改動。“啟動記錄”它記錄了儀器啟動的次數。保護溫度的設置：在保護溫度的界面下設置各加熱區的保護溫度。保護溫度的設置，要高于使用溫度的20℃。實際溫度超過設置的保護溫度時，儀器將報警并停止所有的加熱。按《Menu》鍵，狀態欄顯示 用戶配置〡儀器參數〡保護溫度〡秒表〡，將光標移至《秒表》，按確定《確認》鍵，則顯示屏顯示[圖二十]界面。圖二十 設置秒表計時界面此界面為設置秒表計時界面。次按《▲》鍵或《確認》，開始計時；第二次按《▼ 》鍵或《確認》，停止計時同時顯示60秒除以即時時間值，方便用戶計算分鐘流量。第三次按《確認》鍵，計時時間。當光標處于后面任一界面下面的狀態標，可按“·”鍵回到此界面。按兩次《Menu》鍵，狀態欄變?yōu)椹@溫控〡檢測器〡事件〡程序升溫〡輔助功能〡此時光標處于《輔助功能》欄，移動光標選定菜單，按確定鍵可進入以上任何一個界面。變壓器油色譜儀的溫控電路主板背掛于控制箱中上部，加熱板和點火板在儀器后部。其連線見下圖。工作原理圖見下圖。變壓器油色譜儀CPU板連線見下圖第五章熱導池檢測器（TCD）的安裝與使用工作原理：在一個處于熱平衡的TCD中，組分進入測量臂池腔，就會由于氣體組成的改變，引起氣體熱導系數的變化，氣體熱導系數的改變，引起熱敏元件溫度的變化，熱敏元件的溫度變化，引起熱敏元件阻值的變化，熱敏元件阻值的變化使惠斯頓電橋輸出信號的變化。所以TCD的信號變化是各個變量相繼變化的結果熱導池檢測器的結構：熱導池檢測器采用半擴散式結構，經特珠工藝處理的100Ω錸鎢絲，恒流源供電，具有斷流熱絲保護功能。配置了2路專用補充氣，見下面TCD補充氣氣路流程圖，以便用大孔徑毛細管。熱導池檢測器結構如圖二十一。

<畢節>天正華意電氣設備有限公司
畢節變壓器油色譜在線分析儀 <畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統 檢測器控制界面FPD的靈敏度為0到3靈敏度、NPD的靈敏度為0到3，0靈敏度、在運行不同的檢測器時，必須選擇相對應的極性、電流、量程的值。具體的輸入方法：同上述一樣，將光標移至你將要的極性、電流或量程的位置依次按《數字》＋《確認》鍵即可。在此狀態欄〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，按右移光標鍵《 》，光標移至《事件》欄上，然后按《確認》鍵，則顯示屏變?yōu)閳D[十五]界面。此界面為事件控制設置，事件分均設有5開5關。可進行全部設置，例如電磁閥的開關來控制六通閥的自動進樣、切換等。控制分流/不分流時，初始設置 要均設為：開5關，時間是累加的。 事件控制設置界面 程序升溫界面按《Menu》鍵后，將光標右移至《程序升溫》欄上，再按《確認》，則顯示屏顯示界面。即為程序升溫界面。如圖0狀態為恒溫狀態（即初溫溫度恒定狀態）。程序升溫階數共8階，恒溫度，時間范圍，升溫速0~40℃在程序升溫工作狀態中，界面上將顯示 數字/數字、 數字/數字或 數字/數字符號，其中 表示處于恒溫狀態， 表示處于升溫狀態， 表示處于降溫狀態，數字/數字：上面的數字表示現所處的階數，下面的數字為程序升溫的總階數。柱恒溫箱程序升溫曲線見分別為階、第n階綜溫溫度，T0為初溫溫度。分別為階、第二階第n階終溫溫度恒定時間，t0為初溫溫度恒定時間。分別為階、第二階第n階升溫速率。設置好升溫速率、恒溫溫度、恒溫時間后，按《START》鍵啟動程序，或按兩次《Menu》鍵狀態欄顯示〡啟動程序〡停止程序〡查看/報警，再按《確定》鍵啟動程序 程序升溫曲線再按《Menu》鍵，狀態欄顯示〡溫控〡檢測器〡事件〡程序升溫〡輔助功能〡，將狀態欄的光標，移至《輔助功能》欄，并按確定鍵《確定》，則狀態欄顯示〡用戶配置〡儀器參數〡保護溫度〡秒表〡，此時光標處于《用戶配置》欄，再按確定鍵《確定》后，則顯示界面，即輔助功能界面。在此可重新設子置時間和日期。鍵盤音的設置：0~99

<畢節>天正華意電氣設備有限公司

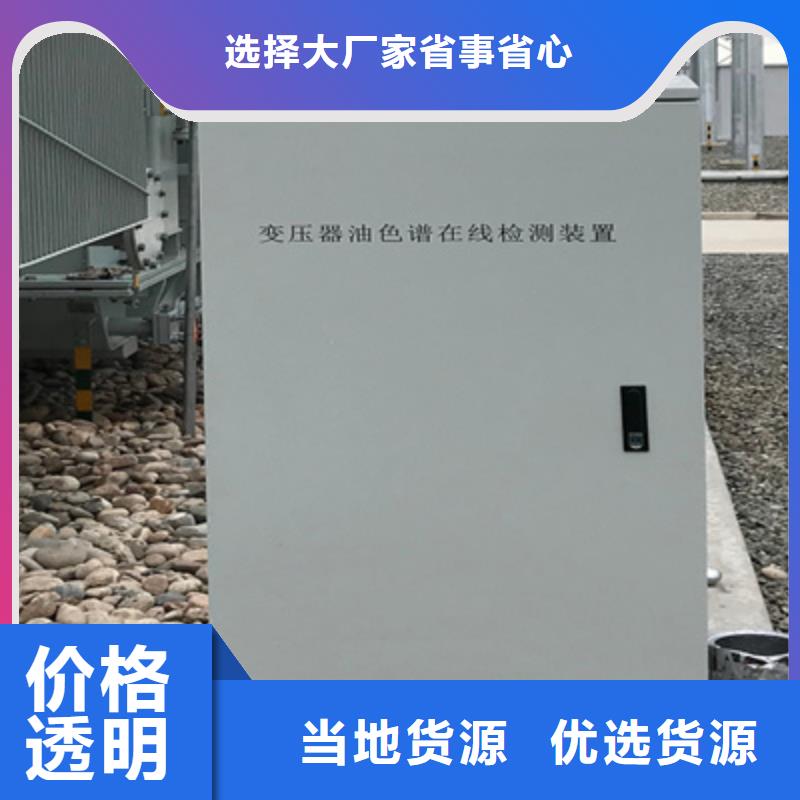

畢節變壓器油色譜在線監測系統現場安裝位置的確定與安裝地基的澆注可參照下圖確定安裝位置并澆注安裝地基。圖5-1 ????????地基俯瞰圖圖5-2地基澆注圖圖5-3現場位置圖1)一般選擇安裝在變壓器電力柜側，與電力柜同列。2)安裝地基用混凝土澆注，厚度100mm。按地基澆注尺寸圖預埋地角固定螺絲。3)確定取電位置并提供取電點到安裝位置的布線距離。4）通訊電纜與油循環管的鋪設A、通訊電纜的鋪設參見系統示意圖。鋪設通訊電纜需保證進出線兩側的預留長度在10M左右，以備用。通訊電纜在電纜溝線架上需固定，避免電纜劃傷、拉斷。B、油循環管采用鍍鋅管或硬塑料管進行保護以免損傷。油管兩側出口預留長度保持在1M左右，以備用。油管鋪設完成后應對油管出入口進行密封，以防雜物進入。5.3安裝步驟1、開箱檢查用戶在收到后，請及時檢查是否有因運輸而造成的損壞，詳細檢查裝置并核對與裝置一同運輸?shù)难b箱清單上列出的所有附件。如果有與裝箱清單內容不符，請立即與供應商聯系。2、現場主機就位1）將安裝基座用膨脹螺栓固定在混凝土地基上，并焊接接地線2）將現場主機用自帶螺栓固定在安裝基座上。此操作應將現場主機的前后下封面板卸下，方可連接。

畢節變壓器油色譜在線分析儀

畢節變壓器油色譜在線監測系統現場安裝位置的確定與安裝地基的澆注可參照下圖確定安裝位置并澆注安裝地基。圖5-1 ????????地基俯瞰圖圖5-2地基澆注圖圖5-3現場位置圖1)一般選擇安裝在變壓器電力柜側，與電力柜同列。2)安裝地基用混凝土澆注，厚度100mm。按地基澆注尺寸圖預埋地角固定螺絲。3)確定取電位置并提供取電點到安裝位置的布線距離。4）通訊電纜與油循環管的鋪設A、通訊電纜的鋪設參見系統示意圖。鋪設通訊電纜需保證進出線兩側的預留長度在10M左右，以備用。通訊電纜在電纜溝線架上需固定，避免電纜劃傷、拉斷。B、油循環管采用鍍鋅管或硬塑料管進行保護以免損傷。油管兩側出口預留長度保持在1M左右，以備用。油管鋪設完成后應對油管出入口進行密封，以防雜物進入。5.3安裝步驟1、開箱檢查用戶在收到后，請及時檢查是否有因運輸而造成的損壞，詳細檢查裝置并核對與裝置一同運輸?shù)难b箱清單上列出的所有附件。如果有與裝箱清單內容不符，請立即與供應商聯系。2、現場主機就位1）將安裝基座用膨脹螺栓固定在混凝土地基上，并焊接接地線2）將現場主機用自帶螺栓固定在安裝基座上。此操作應將現場主機的前后下封面板卸下，方可連接。

<畢節>天正華意電氣設備有限公司 畢節變壓器油色譜在線分析儀

畢節變壓器油色譜在線監測系統使用注意事項：本儀器為雙柱雙氣路結構即使有一路不使用，也應接上兩根柱子。保證兩路平衡，載氣經熱導池檢測器流出，每路流量約為50ml/min。（從熱導檢測器的放空口測量）1、載氣中應無腐蝕性物質，注意氣路凈化。2、使用前，應先通載氣30分鐘，將管路的殘留氣體趕出，以防止錸鎢絲氧化。未通載氣時， 嚴禁加橋流，或有較大的氣流沖擊。3、不能用氣體直接吹熱導檢測器，或有較大的氣流沖擊。圖二十一 熱導檢測器4、不允許有強烈機械震動。5、儀器不能放置在風口處；TCD放空口應用管道接到室外，出氣口還應注意固定以防止風吹擺動，影響基線。6、停機，應 關閉加熱，等到熱導檢測器溫度降到80℃以下，再關電源，氣源；這有利于延長熱導檢測器的使用壽命。7、在滿足分析靈敏度的的情況下，盡量設置低橋電流使用，這樣有利于儀器的穩定，增加熱導檢測器的使用壽命。8、高溫分析后，需拆下色譜柱時，一定要等柱室溫度降到60℃以下，熱導檢測器溫度降到80℃以下，方可拆卸色譜柱，以防止損壞柱接頭及熱導檢測器。9、使用不同載氣，TCD檢測器不同溫度時，橋電流（mA）允許值如下使用方法：1、檢查熱導氣路連接是否正確。2、先通載氣，調節載氣1和載氣2，并在熱導放空口用皂泡流量計測量實際測量柱后流速，并使兩路載氣流量一致，一般氣體流量：載氣40＋補充氣10＝50ml/min為好。3、變壓器油色譜儀熱導池帶兩路TCD補充氣，以便低柱流量分析。4、當通氣超過30min后，打開電源開關 ，按一下 溫 度 鍵 設定柱室、汽化室及檢測器的使用溫度。按 檢測器 鍵設定橋電流。按啟動按鈕橋流才能加上。

<畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統油氣分離單元采用真空與電磁振蕩相結合的脫氣方法，將氣體從油中分離出來，并導入定量室。3、載氣單元為色譜檢測提供流速、流量恒定的流動相，保證色譜分離的準確性和穩定性。4、色譜檢測單元采用復合型色譜柱及基于集成傳感技術的檢測器，實現多組份氣體的分離和檢測。5、控制與數據處理單元按照工藝流程實現對控件的順序控制，實現載氣調節、溫度控制，完成信號調理、轉換和數據計算。6、通信接口單元按照TCP/IP、IEC61850通信協議，將數據信息上傳至過程層網絡。3.5數據通信功能裝置適用于符合TCP/IP、IEC61850標準的全智能變電站，氣體組份濃度、載氣壓力狀態、二維譜圖等數據信息采用MMS方式傳輸至過程層網絡。裝置可提供兩路電氣以太網接口，用于與變壓器狀態監測主IED通訊，或者將數據信息直接上送站端一體化信息平臺。4硬件結構4.1結構與安裝圖4-1外形尺寸現場數據采集器外形尺寸為：1400×720×420mm4.2面板說明1、運行指示：裝置主CPU運行指示，常開狀態。2、控制指示：裝置各部件運行指示，常開狀態。

<畢節>天正華意電氣設備有限公司 畢節變壓器油色譜在線分析儀
畢節變壓器油色譜在線分析儀 <畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統把儀器安裝在無強烈振動處，把儀器放在沒有振動的水泥臺上。儀器接地不好2．檢查并做好相應的良好接地3．固定液不適當3．固定液選擇適當4．載氣流量選擇不當4．把載氣流量調節適當5．載氣漏5．探漏6．檢測器污染6．清洗檢測器7．氫氣、空氣選擇不當（FID）7．適當調節氫氣、空氣的流量滯留時間延長靈敏度低故障判斷檢查方法及修理1．載氣流速太慢1．增加載氣流速 2．進樣后載氣流量變化2．換進樣器硅橡膠3．進樣器硅橡膠漏3．換進樣器硅橡膠出峰時記錄筆突然回到低于基線并且滅火故障判斷檢查方法及修理1．樣品量太大1．降低樣品量2．載氣流速太高2．選擇合適的載氣流速3．氫氣或空氣流量太低3．重新調節氫氣、空氣流速4．火焰噴口污染4．清洗火焰噴口5．層析柱里面的固定液流失5．重新老化層析柱基線不回零故障判斷檢查方法及修理1．檢測器污染1．清洗檢測器2．放大器故障2．檢查放大器不規律距離中有尖刺峰故障判斷檢查方法及修理1．絕緣子漏電1．探漏，并做相應的處理2．放大器故障2．流路中雜質3．火焰跳動3．調節合適的氫氣和空氣流量4．高頻信號線故障4．檢查高頻信號線在相等間隔中有一定的毛刺故障判斷檢查方法及修理1．水冷凝在氫氣管路中1．從管路中水并調換或活化干燥劑2．流路中有堵塞現象2．流路中雜質3．漏氣3．探漏，并做響音的處理4．火焰跳動4．調節合適的氫氣和空氣流量圓頂峰故障判斷檢查方法及修理1．超過檢測器線性范圍1．降低樣品量2．放大器選擇不當2．重新選擇適當?shù)姆糯笃骰€噪音大故障判斷檢查方法及修理1．色譜柱污染

<畢節>天正華意電氣設備有限公司

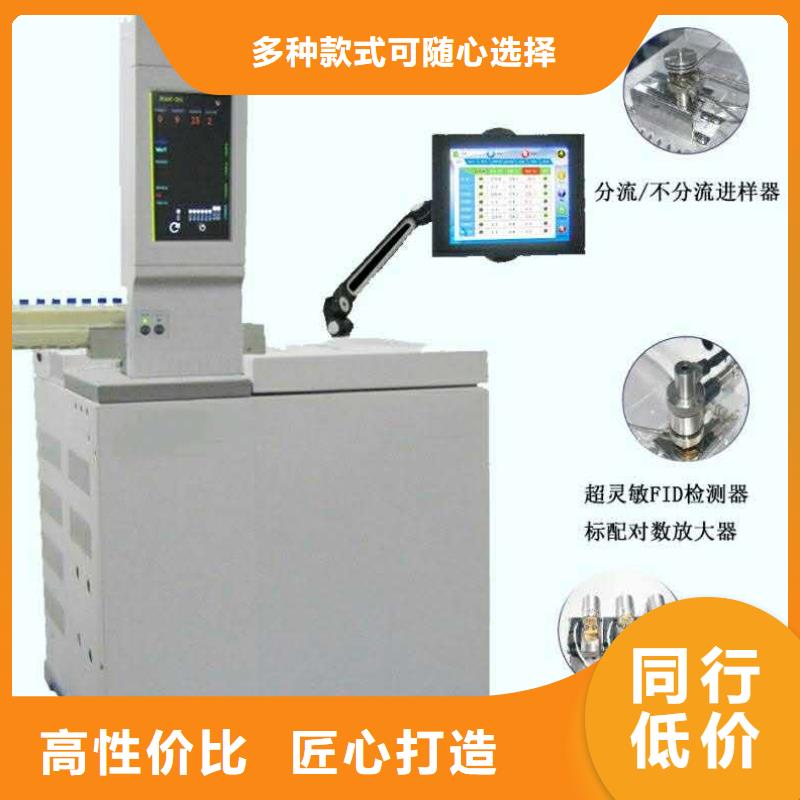

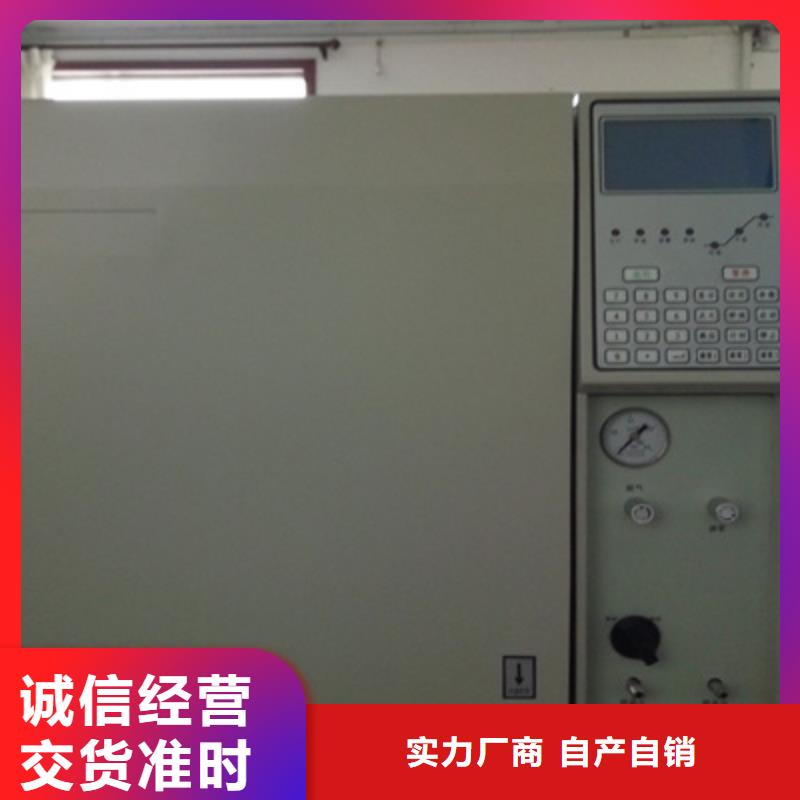

畢節變壓器油色譜在線監測系統 儀器可進行恒溫和程序升溫操作。柱室配有柔性后開門自動控溫系統，柱箱性能優良。溫度控制精度高，升、降溫速度快。能實現近室溫操作。氣路流程靈活、可靠，易于擴展，適于多種檢測和進樣組合。檢測器采用單元化組合設計，安裝維護方便，本儀器可配置多種檢測器（TCD、FID、ECD、FPD和NPD），根據用戶分析需要進行配置，本儀器多可同時安裝四種檢測器。儀器的進樣系統可選配填充柱柱頭進樣、玻璃內襯快速進樣、帶有隔膜清洗功能的毛細管柱分流/不分流進樣等多種進樣裝置。儀器的信號輸出可與各種色譜數據處理機和色譜工作站等外圍數據處理設備或繪圖設備方便連接。儀器具有載氣氣路斷氣保護功能。可有效保護色譜柱及TCD操作時的熱敏元件不受損壞。預置備用溫控端口，易于擴展使用。儀器具有超溫保護功能，任何一路溫控超過保護溫度，儀器將斷電保護并報警。圖一 儀器外型結構三、安裝前的準備工作1、安裝前準備（1）工作室與工作臺：工作室周圍不應受易燃、易爆的氣體以及強大的電磁場和電火花干擾，室內要求通風良好；工作臺應能承受整套儀器的重量、工作臺后面應留有適當間隙（約50cm）以便工作和檢修）。

<畢節>天正華意電氣設備有限公司

畢節變壓器油色譜在線監測系統 數據備份圖6.7 數據還原6.3.4 增加與設備增加設備功能鍵實現受檢變壓器的添加功能。本使用手冊以TCP/IP通訊方式說明受檢變壓器的添加。如圖6.8、6.9：圖6.8增加受檢變壓器地址定義圖6.9通過設置形成的受檢變壓器樹狀列表如受檢變壓器定義錯誤或需要在系統中設備，鼠標點擊該設備，使用設備功能鍵，顯示圖6.10，點擊“是”，即可該設備。圖6.10 設備6.3.5 報警列表報警列表是用來對選定受檢變壓器日常監測數據報警狀態進行查詢的功能模型。通過報警列表可查詢該受檢變壓器的全部報警狀態。圖6.11 報警列表6.3.6 退出使用退出功能鍵，系統將關閉退出。圖6.12 報警列表6.4數據查詢數據查詢功能主要由兩部分組成：日報表與歷史數據。日報表數據將提供數據立方圖、日監測數據表、譜圖及故障診斷結果等功能；歷史數據提供濃度報表、綜合報表及數據趨勢圖等功能。日報表除提供所示圖表功能外，用戶可通過日報表界面的導出功能鍵。實現數據的導出功能，將數據保存在用戶指定的位置。參照圖 。

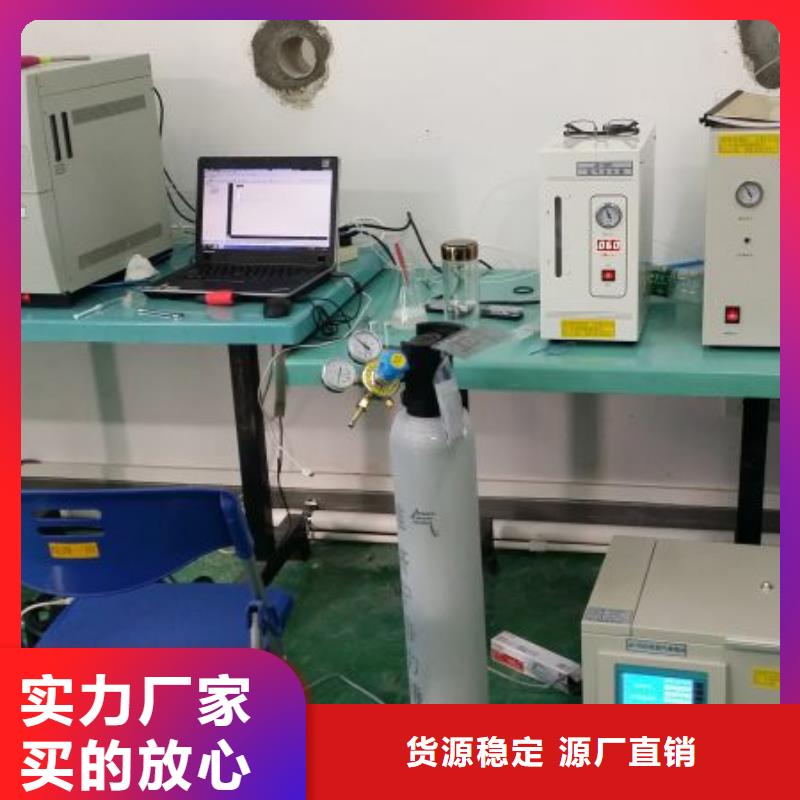

畢節變壓器油色譜在線監測系統 電源：儀器用220V/50HZ交流電源，電源的輸入線路的承受功率，必須大于儀器消耗功率(約3kw)；電源接線板要接觸可靠；當外供電源電壓波動較大時，要用5～10kw的穩壓器或調壓器及時調壓，否則將對儀器性能產生重大影響。（3）地線：為保證儀器性能及使用者的人身，儀器必須和大地可靠相連。建議用銅網或銅板埋入一米深以下的濕土中，土中加1Kg食鹽，來埋設地線。用2 mm＊10 mm的扁銅帶電焊引出并接到儀器的接地端，不允許用電源中線代替地線，不允許將地線接在自來水管或暖氣片上。（4）氣源與氣路管路：須用高純惰性氣體和純凈空氣。氮氣和氫氣要由高壓鋼瓶或氮氣、氫氣發生器供給。空氣可由無油空壓機供給，方便時用高壓鋼瓶。用高壓鋼瓶時，氮氣、空氣可用氧氣減壓閥（0-25MPa/0-2.5MPa）氫氣為專用氫氣減壓閥，為反絲（0-25MPa/0-0.4MPa）.本儀器對三種氣源減壓閥輸出壓強要求為：載氣（N2）：0.4MPa 氫氣：0.25MPa 空氣：0.4MPa。當使用電子捕獲檢測器時，載氣必須用純度為99.999％以上的高純氮氣，再加上脫氧管。安裝注意以下幾點：?先參閱有關使用高壓鋼瓶的資料，按要求操作，裝好減壓表。?氣瓶放置牢靠，周圍嚴防明火和電火花存在。（5）電子捕獲檢測器使用Ni63放射源，需在檢測器的排出口裝上排氣管、使氣體排出室外，同時用標簽注明有放射性同位素存在。（排出口高出房頂，且管口朝下，以防進雨。）。
