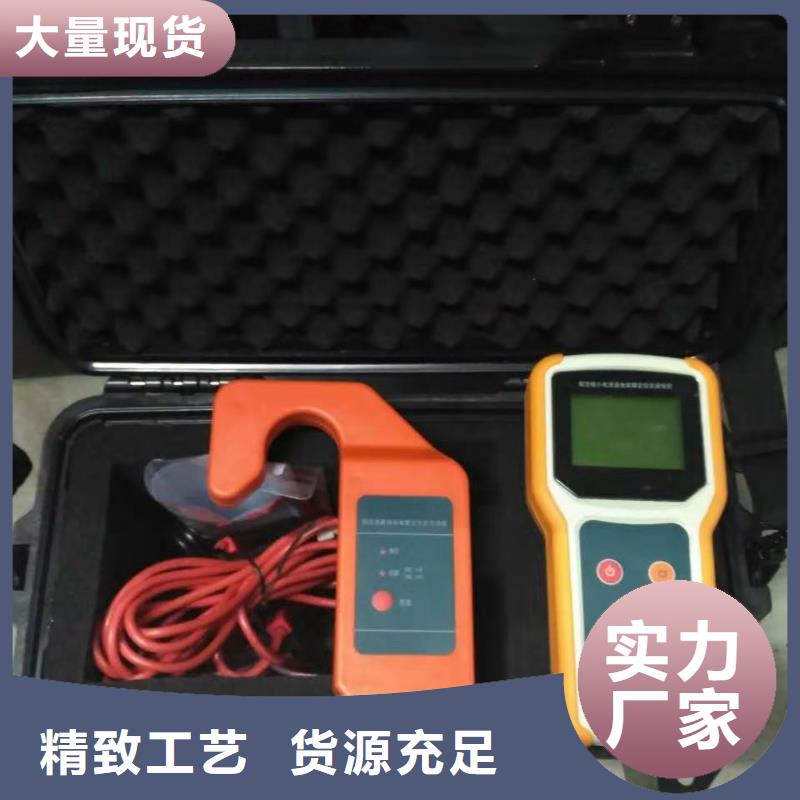

畢節直流系統接地故障定位儀開機后分析儀將主動啟動檢測橋?qū)ο到y(tǒng)進行檢測。主界面狀態欄顯示了當前系統的工作狀態：電流：該值大小表示分析儀工作在當前檢測橋投入大小模式下可通過“調幅”鍵進行設定；頻率：系統默認顯示0.25HZ；波形：顯示分析儀當前投入檢測橋的波形類型，可通過“波形”鍵進行設定；模式：顯示分析儀當前工作模式，可通過“模式”鍵進行設定；5．3 .2探測儀界面操作與顯示將充好電的5號充電電池裝入探測儀電池倉，并將采集器與探測儀相連后，開啟探測儀“電源”開關，即進入探測儀功能選擇界面： 功能選擇畫面在該界面下，用戶可以通過“功能”鍵在“故障定位波形分析”、“故障信號頻譜分析”、“直流漏電電流測試”三個功能之間切換。當“◇”符號位于該功能項前時表示該功能項處于狀態。狀態欄分別顯示了當前接入采集器的類型，分析儀投入檢測橋時形成的波形狀態，電壓幅值，檢測橋投入的頻率，通信狀態，電池電量等信息，采集器類型有“N”表示未接任何采集器，“D”表示接入的是D型采集器，“A”表示接入的是A型采集器；波形狀態顯示：“”表示當前分析儀投入檢測橋時形成的波形形態為方波，“”表示當前分析儀投入檢測橋時形成的波形形態為正弦波。選定好功能項，將探測儀采集器鉗入被測支路，按下“測試”鍵即可按選定的功能對被測支路進行檢測。注意：當使用A型采集器進行檢測時分析儀波形狀態必須調節為“”，使用D型采集器極進行檢測時，必須調節波形狀態為“”。

畢節直流系統接地故障定位儀使用方法1、將信號發送器電源開關置OFF，將輸出信號線插頭插入探測儀的輸出插座上，信號輸出線的正母線（紅色鱷魚夾）夾在直流母線的正接地極上，信號輸出線的負母線（黑色鱷魚夾）夾在直流母線的負接地極上，信號輸出線的大地（綠色鱷魚夾）夾在直流屏的鐵殼上（即大地）。電源開關置ON，儀器開始工作。2、信號發送器的“母線/支路”開關置母線端，儀器開始檢測，如果有接地電阻，顯示器顯示其阻值，若無接地則顯示999 .9KΩ；若有接地，則顯示接地電阻，同時顯示正接地或負接地。3、開啟接收器，液晶顯示相關參數。若顯示電池電壓欠壓 表示儀器電池沒電，需充電。將充電器接上AC220V充電插頭插入充電插孔上一般充電三個小時鋰電池即可使用。本儀器由充電鋰電池供電，鋰電池經使用后電壓會逐漸下降。當電壓下降到低于10.8V時，蜂鳴器一直報警輸出，表示儀器不能工作，此時，需要對電池進行充電；同時界面提示“同步信號握手中”，將發送器“母線/支路’開關置“支路”，接收機顯示“同步信號握手成功，請發送機接收機保持當前狀態”，如果任意一方重啟或改變狀態，均需將接收機靠近發送機（重置支路）重新握手同步信號。4、用接收器的檢測探頭分別卡住直流系統各個支路，顯示器顯示當前支路的對地電阻，建議每個回路測量2-3次，以獲得的穩定值。5、檢測探頭查找支路接地故障時，可以同時卡住某個支路正、負兩條饋線，一次便可以測量出該支路是否有接地故障。也可以將正、負兩饋線分兩次測量，先卡該支路正極饋線，后卡該支路負極饋線，反之亦可。

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年
多功能溫升試驗儀質保一年 <畢節>天正華意電氣設備有限公司

畢節直流系統接地故障定位儀撥碼開關工作狀態開機顯示強制信號模式檢測范圍/kΩ＠220V123限幅/V限流/mA關關關201992.0非強制模式0—100開關關502994.00—200關開關00996.00—50開開關x1998.00—600關關開201993.0強制模式0—100開關開502995.00—200關開開x2997.00—50開開開x3999.00—600設備出廠默認為開機顯示998.0模式，即不限幅，限流1mA。強制信號模式：在強制信號模式下，如果系統接地阻抗發生變化，信號電流大小保持不變；在非強制信號模式下，如果系統接地阻抗發生變化，且變化超過一定門限值，分析儀重新計算信號電流大小。開機顯示996.0模式下，分析儀工作在不發信號模式下。限幅在表格中表示為“x”表示該檔位沒有限幅。（4 ）檢測技巧“鉗單根”的檢測方法如果是正極接地，將采集器鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上。多回路線一起檢測提高檢測效率將采集器鉗在這扎電纜上（注：采集器鉗口必須能完全閉合），如果檢測出絕緣正常，說明被檢測的這扎電纜都沒有接地故障；如果通過檢測判斷該扎線纜存在絕緣故障，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測。分析儀接入點說明根據直流系統接地故障的情況，將分析儀接到靠近蓄電池輸出端的正、負母線和地線上。檢測時，應使分析儀始終接在直流支路的電源端，而探測儀始終在直流支路的負荷端進行檢測。

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年

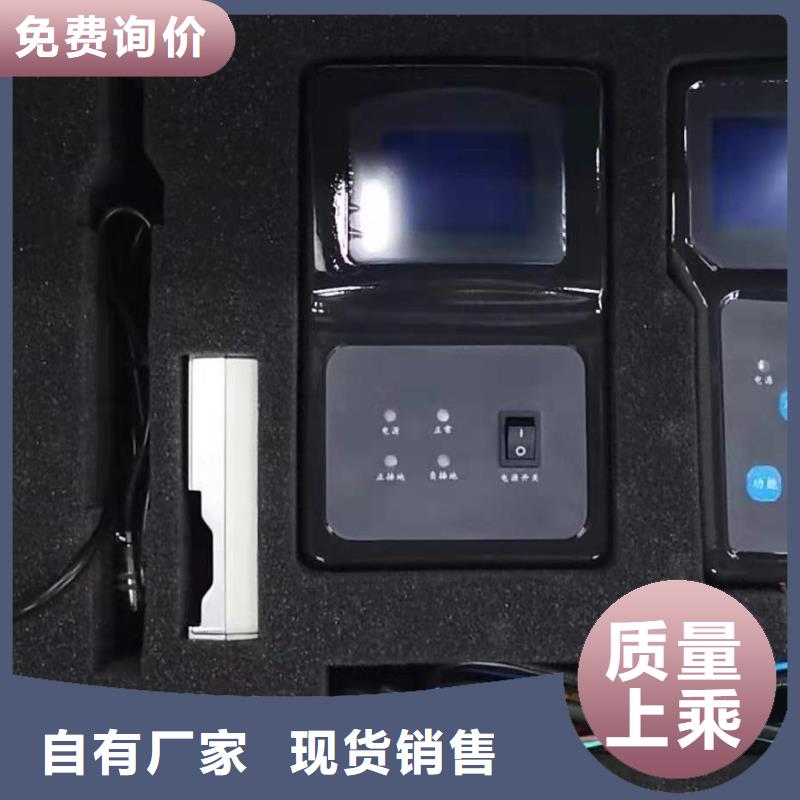

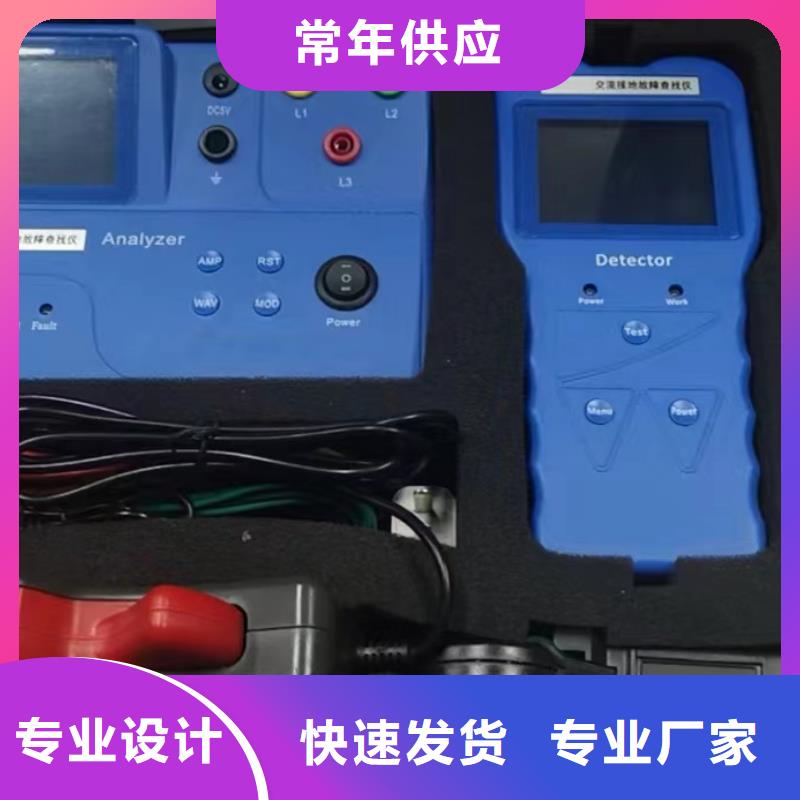

畢節直流系統接地故障定位儀 使用方法5．1 接線5．1．1 分析儀接線分析儀共配有兩段連接插頭，其中I段包括一條紅色連接線、一條黑色連接線以及一條黃色連接線；II段包括一條紅色連接線以及一條黑色連接線。將配備的紅、黃、黑三條連接線插座一端按顏色標記插入分析儀I段插頭處；斷開電源開關，將紅、黃、黑三條連接線的另一端按如下述接入：將紅色連接線的紅夾連接到第I段母線的正極處；將黃色連接線的黃夾連接到第I段母線的地；將黑色連接線的黑夾連接到第I段母線的負極處；如果要檢測直流互竄，需將配備的紅、黑兩條線按下述接入裝置與系統：將紅色連接線與黑色連接線插座一端按顏色標記插入分析儀II段插頭處；將紅色連接線的紅夾連接到第II段母線的正極處；將黑色連接線的黑夾連接到第II段母線的負極處；如下圖示：不做直流互竄檢測時不接第II段母線的兩條連接線。5．1．2 探測儀與采集器連接將充滿電量的4節5號充電電池裝入探測儀的電池倉內；將采集器航空插一端與探測儀插座相連接。5．1．3上電檢查各部分接線無誤后，開啟分析儀電源開關，電源指示燈與液晶屏均被點亮，設備進入工作狀態，如果系統不存在接地，則分析儀正常指示燈亮，如果存在正接地則正接地指示燈亮，如果存在負接地則負接地指示燈亮。5．2 操作5．2．1 分析儀操作分析儀面板上共有四個按鍵，可對分析儀的工作參數進行調整，按鍵排列圖如下：調幅：通過該按鍵可以實現電流信號幅值大小的調節，電流信號幅值可在0mA0.25mA0.5mA1mA2mA之間進行循環設定，開機默認為1mA。復位：通過該按鍵可以實現程序重新初始化重新運行。波形：通過該按鍵可以實現電流波形的選擇，電流波形可選擇為方波或正弦波，當設定為方波時分析儀狀態欄波形顯示為“”，當設定為正弦波時分析儀狀態欄顯示為“”，開機默認為“”。

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年 多功能溫升試驗儀質保一年 <畢節>天正華意電氣設備有限公司

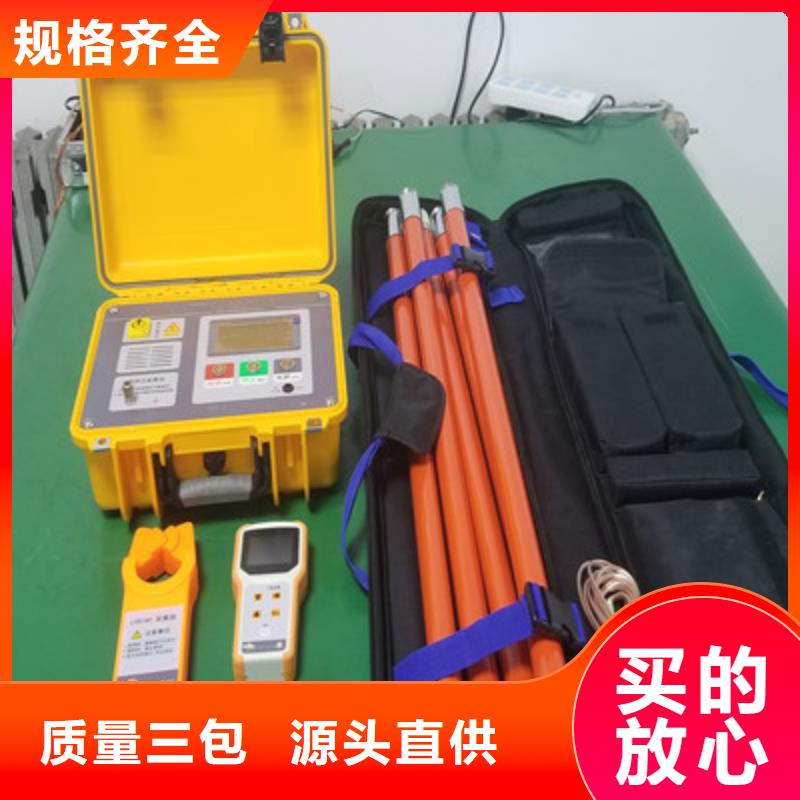

畢節直流系統接地故障定位儀 直流系統絕緣故障、直流互竄故障及交流竄電故障是一種易發生且對電力系統危害性較大的故障，危害電力系統正常運行。為了能夠更好的幫助現場維護人員快速準確地找出直流故障，我公司通過多年努力，總結大量現場經驗，開發出了直流接地查找儀。直流接地查找儀采用高精度電流鉗表，利用故障回路中的直流電流差值進行故障查找與定位，將快速FFT變換技術引入到直流故障查找設備中，可以檢測出各電壓等級（24V，48V，110V，220V）直流系統中的各類絕緣故障、直流互竄故障、交流竄電故障。隨著電力系統對運行的要求越來越高，電力系統中對各類直流故障查找的要求也將越來越高，因此，高精度、絕緣趨勢分析將成為電力系統對新一代直流接地查找儀的基本要求?；谡{(diào)頻調幅技術的新型直流故 基于直流電流差值檢測原理的新型直流接地查找儀引入快速FFT變換技術，通過對檢測量幅頻特性的詳細分析平衡了直流接地故障查找性與靈敏度方面的矛盾，將直流接地故障技術推向了一個新的高度，具有廣泛的應用前景。二、裝置結構及原理2．1 裝置組成直流接地查找儀由系統分析儀、支路探測儀、采集器三部分組成

畢節直流系統接地故障定位儀 故障檢測器的測試準備：將鉗表插頭插入“檢測器”鉗表輸入插孔，打開檢測器電源。 （在檢測前建議對裝有接地選線在線監測裝置的直流系統，關閉接地選線在線監測裝置，更有利于檢測）。5.4 檢測開始： ?“通訊”燈亮：說明被測回路能夠接受到同步信號，以確認檢測的信號與所發出的信號是同一時間進行的。如果通訊燈不亮，說明信號發生器與檢測器通訊不成功。?“量程”燈亮：當量程1燈明亮的時候表明采用的是鉗表量程1，當量程燈2亮的時候采用默認的鉗表量程2。5.5 正負極線不能同時鉗時，采用“鉗單根”的檢測方法：如果是正極接地，將鉗表鉗在正極電纜上，檢測方法同上；如果是負極接地，則鉗在負極電纜上，檢測方法同上；5.6 多回路線扎在一起時：將鉗表鉗在這扎電纜上（注：鉗表口必須能完全閉合），檢測方法同上，如果顯示出是“非接地”，說明被檢測的這扎電纜都沒有接地故障；如果顯示出是“接地”，說明被檢測的這扎電纜中有一回路或多回路有接地故障，必須將該扎電纜分開檢測，檢測方法同上。以上三種方法通常根據現場的實際情況結合起來使用。六、檢測技巧6.1 信號發生器的接入：根據直流系統接地故障的情況，將信號發生器接到靠近蓄電池輸出端的正、負母線和地線上。已檢測到有接地但回路走向較遠的支路，為提高檢測精度，可把信號發生器接在離故障區域更近的支路始端的直流保險出口處，或回路下面的直流小母線上。

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年 <畢節>天正華意電氣設備有限公司

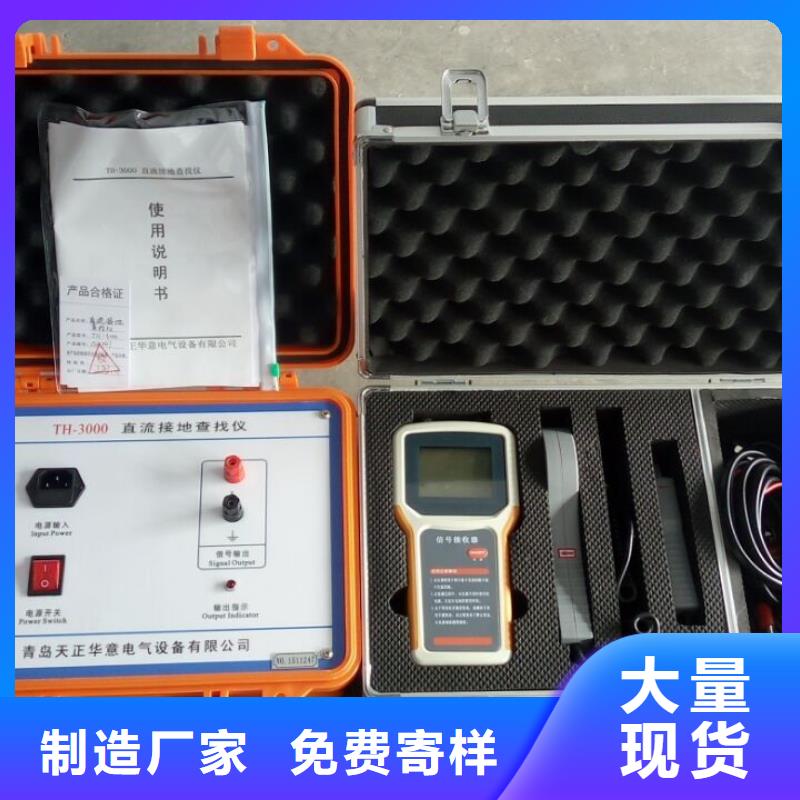

畢節直流系統接地故障定位儀本信號發生器不采用傳統的LC或RC的振蕩電路，而采用全新的數字技術，因而具有信號穩定的特點。該信號發生器由單片機、A/D轉換電路、信號放大濾波電路、功率放大及隔直電路、輸出反饋及保護等部分組成，其實現原理圖如下：信號發生器原理圖信號接收器原理圖三、技術指標1、信號發生器?輸出信號頻率：2.5Hz?信號空載輸出電壓：±20V±5％?信號電壓幅值誤差：＜5％?信號短路輸出電流：≤80mA?輸出口抗沖擊能力：400V直流沖擊?電源電壓：AC220V±10％?電壓頻率：50Hz±5％?輸入保險：200mA?功率：3W?體積：300mm×270mm×200mm2、信號接收器?信號電流檢測靈敏度：0.5mA?信號發生器阻抗：40K?輸出電流：2.5毫安?接收器顯示：數字0-19?體積：210mm×100mm×32mm?A鉗口尺寸：Φ50mm?B鉗口尺寸：Φ7mm×9mm3、整機?檢測接地電阻：300KΩ?檢測電容：20μF?接地電阻測量精度：0-4.5KΩ 誤差≤0.5KΩ?接地電容檢測范圍：3-60uF?接地電容測量精度：3-10uF 誤差≤1uF四、儀器結構1、整機構成①信號發生器 ②信號接收器 ③A鉗（大鉗）④B鉗（小鉗） ⑤信號輸出線 ⑥電源線2、信號發生器（見圖1）圖1 信號發生器面板圖示意圖【電源輸入】：信號發生器工作時需要外接AC220V電源，該電源插座下部方框內有一保險絲（2A）?！倦娫撮_關】：開機時將開關標有“I”的一端按下，關機時將另一端標有“O”的一端按下?！据敵鲋甘尽浚捍蜷_電源后信號發生器即開始輸出信號，信號輸出正常時，輸出指示燈會閃爍，表示有正常低頻電壓輸出?！拘盘?hào)輸出】：信號輸出口。

畢節直流系統接地故障定位儀找到了故障支路可以順著這條支路查找接地故障點檢測探頭沿著這條支路向后移動如果測量電阻突然變大此測量點之前的附近點便是接地故障點（即接地點就在這兩個測量點之間）。7、排除故障點后再看發送器正負對地是或都顯示999K。8、檢測探頭與接收器之間的電纜線為1.5米，信號發送器輸出線為2.3米。線的長度可以加長需特別說明。六、故障檢測時的注意事項及小技巧1.信號發送器夾在母線上，開機后檢測出是正接地或者負接地，接著將“母線/支路”開關置“支路”上，就可以用接收器順其查找了。這時如果欲返回查看母線接地狀態，把“母線/支路”開關置“母線”上，檢測兩次，以獲得穩定的測量值。特別注意：當“母線/支路”開關置支路5分鐘后，如果返回查看母線狀態后想立即置支路，發送器必須重啟直到顯示接地阻值，然后把開關置支路端。2.若找到接地的支路后，要進一步查找該支路以下的分支路。3.將電流鉗夾在線上的不同地點，如果A點檢測到有接地，而B點檢測到?jīng)]有，則故障在A-B之間的線路上。4.當電流鉗在夾線或從線路上拿開時，可能顯示的電阻比較小并發出報警，此時為無效報警，因?yàn)樘筋^的張開和閉合都將對電流鉗內部的線圈有影響，此時應等待至顯示穩定后，再進行判斷。七、注意事項1、在使用本儀器之前，請?jiān)敿?xì)閱讀本儀器的使用說明。2、使用本儀器時，如果直流系統母線已有絕緣監測裝置時，必須關掉或退出，以免干擾本儀器的測試。3、使用中，如果發現儀器故障，請及時與本公司聯系，本公司負責修理與更換，不得自行拆卸。

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年

畢節直流系統接地故障定位儀同時可根據饋線電纜走向和設備連接情況，對故障支路的各個饋線入口分別進行檢測，找出故障支路，進一步將故障定位。本儀器所配卡鉗可用來測量母線上的電流、饋線上的電流，其靈敏度極高。由于其靈敏度高，在手拿卡鉗抖動時，可能因磁通變化而造成故障檢測儀顯示數據不穩定。因此，測量時應盡量拿穩卡鉗或鉗住饋線后松開手，讓它固定在測試位置，直到測量到穩定的數據為止。4、信號輸出線紅色引線接故障母線端。黑色引線接地。紅色插頭插入信號發生器的“L”端，黑色插入“”圖3 信號輸出線示意圖五、注意事項1.由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動。2.信號源應加在故障母線和地上。3.本儀器鉗型卡鉗只能卡直流回路不能卡交流回路。4.當各個支路都無明顯接地時，應注意接地點是否在供電部分，例如蓄電池、充電機等部位。5.在檢測過程中，鉗表和信號接收器不用時請關閉電源，以延長電池的使用時間。6.信號接收器電量不足時，應及時更換電池，以提高檢測的準確性。7.由于鉗表的靈敏度很高，檢測時不要用手握鉗表，應讓鉗表處于靜止?fàn)顟B(tài)，以免影響檢測準確度。

<畢節>天正華意電氣設備有限公司

畢節直流系統接地故障定位儀直流互竄檢測原理圖如下：2.2.3 交流竄電查找原理系統分析儀與被測直流母線相連，分析儀實時檢測直流系統中的交流電壓分量，如果檢測到直流系統中的交流電壓分量超過整定值，則判斷直流系統中存在交流竄電故障。交流竄電故障點的查找過程與絕緣故障點的查找過程一樣。三、功能特點3.1主要功能介紹（1）．系統對地電壓測量功能，儀器可測量系統正對地電壓，負對地電壓，系統電壓，可實現0—300V的電壓監測范圍；（2）．系統絕緣阻抗測量功能，儀器可測量系統正對地絕緣阻抗，負對地絕緣阻抗，平衡橋大小檢測，測量范圍0—999.9KΩ；（3）．交流竄電檢測功能，儀器可判斷直流系統中的交流竄電故障，并可測量直流系統中竄入的交流電壓值，交流電壓測量范圍為0—280V；（4）．系統分布電容測量功能，儀器可測量系統的分布電容并實時顯示；（5）．環網檢測及定位功能，儀器可以檢測兩段母線中存在的各種環網故障，包括正極環、負極環、兩極環及異極環等，并可通過波形顯示及方向顯示來實現環網故障點的定位；（6）．裝置具有調幅、復位、電流波形選擇和工作模式選擇功能，可實現高阻環網故障的查找定位。（7）．支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；（8）．故障電流頻譜分析功能，裝置通過快速FFT變換實現電流變化的頻譜分析功能，有效提取被測電流頻點的信號幅值，提高檢測精度；（9）．電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA；（10）．波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏?xí)圆ㄐ吻€形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找有環網故障及接地故障時顯示故障點方向]

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年

畢節直流系統接地故障定位儀如果現場條件允許，建議在檢測時斷開環路的連接壓片，以提高檢測效率，減少檢測時間。不能斷開環路或環路本身就是非正常的，這時分析儀所發信號都會被環路把信號分流，造成在環路內都能檢測到接地信號，導致找不到接地點的具體方向。可根據方向判斷接地點。下面就第1種環路情形舉例說明查找環路接地點的方法，如圖所示： 如圖所示：支路1和支路2形成一條環路，而支路3是環路上的一條分支并有接地故障。用探測儀分別在A、B、C、D、E五個點檢測，其箭頭指的方向是探測儀所檢測的接地點方向，根據A、B、C、D、E點所檢測接地點的箭頭方向可知E點所在的支路是環路的分支，有接地故障并能故障定位。其它類型的環路接地可以采用類似的方法進行故障點定位。利用“波形”來判斷接地通過波形可以判斷被檢測支路的接地程度：波形幅值越大說明被檢測支路接地阻抗越??；波形越平滑，說明被檢測支路絕緣越好。六、注意事項（1）由于裝置是精密儀器，在運輸、使用和存放時要小心輕放，各部件要防止摔、跌等強烈震動，保證使用的高精度。（2）每次開啟探測儀后進行檢測前，探測儀與分析儀之間要進行一次信號的同步，同步時需保持探測儀與分析儀之間在5米以內的距離，信號同步完成之后，探測儀可以遠離分析儀，使用時，信號同步后請保持探測儀開啟狀態。（3）每次使用完成后，需將探測儀的電池從電池倉中拔出，充滿電后以供下次使用，探測儀電量不足時，應立即更換電池以保證檢測的順利進行。（分析儀一定要接在被檢測支路之前（按電流流向），正、負、地三條線分別對應接在直流正母線、負母線和地線上，保證接地線接地良好。（5） 由于采集器的靈敏度很高，在檢測時應讓采集器處于靜止?fàn)顟B(tài)，以免影響檢測準確度。（5） 探測儀使用采集器檢測時，如果出現“鉗表飽和”的字樣，請確保采集器所鉗支路的漏電流大小沒有超過2A，如超過此數值，請鉗正負極雙根線。（6） 由于探測儀采集器采用齒片交錯工藝，在使用時，打開采集器卡好線后，采集器要完全自然閉合，若是不能自然閉合，應觀察后小心閉合，不能外加大力強行閉合，如強行閉合，會導致鉗口上的齒片錯位，損壞采集器。

多功能溫升試驗儀質保一年 <畢節>天正華意電氣設備有限公司

畢節直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。

<畢節>天正華意電氣設備有限公司

畢節直流系統接地故障定位儀 模式：通過該按鍵可以實現分析儀工作模式的選擇，分析儀工作模式可選擇為自動模式或強制模式，當設定為自動模式時分析儀狀態欄模式顯示為“Auto”，當設定為強制模式時分析儀狀態欄模式顯示Force”開機默認為“Auto”。關于強制模式與自動模式的說明：當分析儀式工作在自動模式時，只有檢測到第I段母線系統對地電壓發生一定偏差之后才啟動檢測橋進行故障判斷，當系統恢復正常后會自動停止檢測橋的投入；當分析儀工作在強制模式時，分析儀會主動啟動檢測橋進行故障檢測，檢測完成之后無論是否存在接地或環網故障都將會向系統對地投入檢測橋。5．2．2 探測儀操作探測儀面板共設有三個按鍵，分別為“電源”“功能”“測試”，探測儀所有的檢測功能均可通過這三個按鍵來實現，探測儀兼容D型采集器和A型采集器，使用時請注意接入的采集器類型以及不同采集器類型對應的分析儀的“”和“”波形狀態。電源：電源開關按鍵；功能：按功能鍵選擇所需要的測試功能項；測試：選擇需要的功能后按此鍵開始測試。5．3 顯示5．3 .1分析儀顯示開機后分析儀進入主界面顯示，分析儀有一個顯示畫面，顯示內容如下：分析儀開機便會對系統進行檢測，檢測完畢后分析儀主界面上顯示系統當前電壓、系統正負對地電壓、正負對地絕緣電阻大小、系統分布電容大小、交流竄電狀態及是否存在環網故障。如果分析儀檢測到系統存在正極或負極絕緣故障，則對應的“正接地”或“負接地”故障指示燈閃爍。如果分析儀檢測到系統存在環網故障，則“正接地”與“負接地”故障指示燈同時閃爍。指示燈閃爍時表示分析儀正在向被測系統對地按設定的信號幅度和頻率切換檢測橋，指示燈處于非閃爍狀態時則分析儀沒有切換檢測橋。

<畢節>天正華意電氣設備有限公司 多功能溫升試驗儀質保一年

畢節直流系統接地故障定位儀信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗干擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控制理論和通信的噪聲理論，并依據直流系統的特點優化了算法，即使系統有大分布電容的干擾、電磁脈沖干擾和其它噪聲干擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0. 1mA，可檢測150K-500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。三、裝置主要特點3.1 高精度采樣鉗表該裝置采用了高分辨率（0. 1mA）信號采樣直流鉗表，能夠?qū)崿F(xiàn)對多點接地，高阻接地點的定位；3.2 接地點方向顯示該裝置具有接地點方向顯示，可以快速的處理復雜支路或環路中接地點的定位；3.3 具有絕緣指數顯示功能絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利于多點接地與高阻接地的檢測。3.4 具有波形顯示功能所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的設備的檢測范圍與檢測精度以判斷的準確度。3.5 操作簡單，使用方便、快速使用時只需將鉗表鉗住待測支路，按一下工作按鍵，3—6S即可完成一條支路的檢測。
