以滿足用戶的不同需求。三相組合式過電壓保護器分為無間隙型和有串聯間隙型，使用上的區別為：對無間隙型過電壓保護器而言，只要系統上有過
電壓，都能很好的吸收和抑制；而有間隙型過電壓保護器，只有系統上過電壓的能量達到擊穿過電壓保護器中串聯間隙而使其放電時，有間隙型過電壓保護器才會動作。所以在選型上建議用戶：常規情況下選擇無間隙型過電壓保護器，系統擾動電壓過大或開關頻繁分合的場所選擇有間隙型過電壓保護器為宜。氧化鋅避雷器和阻容吸收器保護操作過電壓的作用比較1.氧化鋅避雷器以限幅為主，只治不防。而阻容吸收器利用電容吸收能量，使過電壓不超
過允許值，并利用電阻的阻尼作用，使振蕩迅速衰減，以為主，標本兼治。2.無間隙氧化鋅避雷器用于中性點不接地系統損壞率高。有間隙氧化鋅避雷器放電電壓高，與電動機絕緣不配合。而阻容吸收器則不受中性點接地方式的限制，還可保證與電動機絕緣水平相配合。3.操作過電壓的振蕩頻率高達105～106Hz，對電動機和變壓器的危害極大。同時使斷路器容易發生重燃。對此，避雷器不能改變振蕩頻率，而阻容吸收器因為電容增大
，將會使振蕩頻率大大下降，降低電機繞組的電位梯度，并可減少斷路器重燃幾率。4.由于閥片響應速度關系，過電壓波頭時間越短，氧化鋅避雷器的殘壓就越高，陡波沖擊下的殘壓比操作沖擊電流下的殘壓要高出20～35%，這使得與電動機耐受電壓之間的配合極為困難。截流過電壓和重燃過電壓類似陡波，波頭時間不足1秒，會使氧化鋅避雷器保護性能變差。而阻容吸收器還可延緩波頭時間，降低陡度。氧化鋅避雷器為單相連接時，不能保
護相間過電壓。真空斷路器引起的操作過電壓中，相間過電壓要比相對地過電壓高出1/3～1/2。“專業防雷”為安防系統做的感應雷防護設計，突出特點就是“接地泄放雷電流”，這恰恰反映出他們對雷電感應電動勢本質的錯誤認識，線纜接收的雷電感應電動勢，與大地沒有必然聯系，接地不可能有效泄放雷電感應，我曾質疑過“專業防雷”：接地線上的雷電感應電動勢，你又怎么泄放、向哪里泄放呢?人為制造多點接地，通過地環路又引來地
電位，又叫“浪涌電壓”，再用他們的“浪涌保護器”來抑制浪涌，安防防雷變成了“花錢買隱患”。這就要是“專業防雷”把安防行業開發成“肥肉市場”的真實目的和做法。雷電電磁感應，并不像“專業防雷”描述的那么強大、嚇人，弱電系統防感應雷，只需在設備輸出或輸入端口，設置“保護電路”就可以有效解決，本文不詳細探討了。攝像機立桿避雷針化設計，安防行業許多工程的防直擊雷就是照此設計的，一個多次被雷劈了的案例就是
這么做的。然而這種看似可以很好的防雷設計在不少工程中運用中并不防雷，不僅造成了設備的損害，甚至還影響到工程的整體質量。工程應用實時解析探討防雷器防護雷擊效果許多“專業防雷廠家”介紹，要在立桿避雷針攝像機端和主機視頻輸入點安裝他們的“防雷器”或浪涌保護器。

過流保護是反時限控制方式，在設定的過流延時跳閘時間的基礎上，保護器根據過流程度自動修改過流延時跳閘時間，過流越大，則保護動作也越快。反時限計算方法如下：設定過流檢測時間為ts，超過過流設定值的電流以0.1倍額定電流（ie）為單位作修改因子n，如過流設定值為1.2倍ie，現電流值為（1.2～1.3）ien=0；（1.3～1.4i
en=1等等。實際過流檢測時間t=ts/(1＋0.25n)。技術條件編輯技術條件：  1.適用范圍： 各類中、小型高壓和低壓發電機組  2.輸入號：  (1) pt電壓： a. 標稱100v發電機pt（電壓互感器）電壓  b. 標稱230v發電機相電壓  c. 標稱400v發電機線電壓  (2) 三相電流： 標稱5a發電機三相ct (電流互感器)電流號  （注意同名端在同一側，ct線
性范圍：0-7a）  3.輸出號： 繼電器開、關號(具常開和常閉兩種方式)  繼電器觸點容量：交流220v/5a 380v/2a  直流110v/0.8a 220v/0.2a  4.電壓測量精度： 不低于±1  5.電流測量精度： 不低于±1  6.工作電源： 交流85v～280v 直流110v～220v  7.功耗： 小于6w  8.工作環境：  環境溫度： -5℃～＋45℃  相對濕度
： 不大于90(40℃)  海拔2500米以下地區規定單相220V的供電誤差不得大于220V的正負百分之10，也就是當220V過高于242V，叫過壓;低于198V，叫欠壓。在單相220V的用電中，220V突升到380V或440V的超高電壓，叫超壓;當電網電壓出現突變超壓、過壓欠壓時能智能自動快速切斷電源的器件叫過壓保護器。過壓保護器的原理：通過內部操作過電壓(主要是真空開關強制截流過電壓，也包擴
多次重燃過電壓和三相開斷不同步產生的過電壓)對電氣設備侵害的產品。其核心工作原理是采用放電間隙給氧化鋅閥片分壓的方式，降低產品的操作沖擊保護殘壓，實現對操作過電壓的保護。過壓保護器主要用途、科學、智能用電的保證，能保證電器不被電網電壓或輸入電源異常而燒壞、燒毀、起火等，有效地保護了生命財產。多重保護，高電壓時自身保護，低電壓時穩定工作；動作電壓、開機延時時間精準，執行響應速度快；可顯示
實時電壓；可根據不同電器的額定電壓來任意更改數據；可設置為停電再來電和跳閘斷電保護后自動開啟或人工手動開啟；可設置合閘延時時間；可一鍵恢復出廠設置；可本機測試跳閘、合閘、自動、手動、延時等；可直接接入380V相線進行高壓測試因雷擊架空線路引起的直擊雷電過電壓或感應過電壓極易導致絕緣子閃絡或擊穿，形成的工頻續流，高溫電弧瞬間熔斷導線。為了防止這一事故，需要在架空線路上安裝線路過電壓保護器，其作用是在
雷擊架空線路時，將雷電流引向保護器，并切斷工頻續流，避免絕緣子閃絡或擊穿，保護架空線路避免引發雷擊斷線事故。線路過電壓保護器特點編輯防止雷擊斷線事故的技術措施的技術經濟性對比：線路過電壓保護器

帶串聯間隙氧化鋅避雷器由于增加了串聯間隙，MOA可以用數量較少的ZnO電阻片，避雷器在線監測器這時殘壓可以做的很低，如果火花間隙的放電
電壓也很低，則可使避雷器既有很低的保護水平又不致因為泄漏電流阻性分量大以及由此帶來的劣化現象和功率損耗問題。    有串聯間隙的MOA與無間隙MOA相比，具有較高的耐受系統暫過電壓能力，可在系統發生接地故障時保證自身，而且具有較低的雷電沖擊放電電壓和殘壓水平，可以為絕緣水平比較弱的設備提 供良好的保護，特別適用于中性點非有效接地系統使用。    三相組合式有串聯間隙氧化鋅避雷器，它在相
間和相地之間都連接有一定比例的ZnO電阻片或帶火花間隙，是一種復合型避雷器，該過電壓保護裝置對相間過電壓有比較好的保護作用。組合式過電壓保護器因采用復合絕緣結構，所以在安裝上受開關柜尺寸的影響較小，因此越來越被人們所認可。三、過電壓保護器的安裝及接線是否方便？    非常方便。我公司生產的過電壓保護器無論戶內和戶外的，都有專門的安裝底座和接線端子，避雷器在線監測器適合各種狀況的安裝及接線，

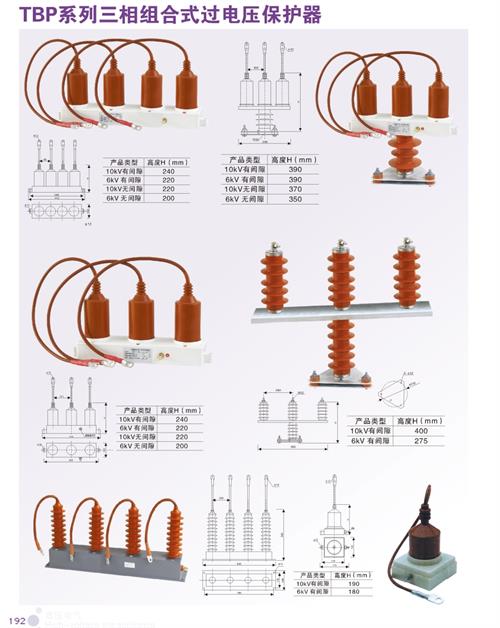

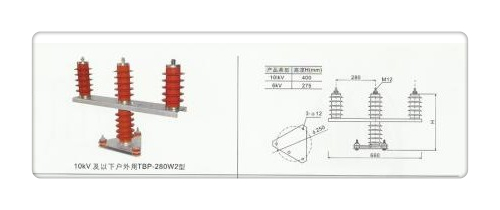

TBP型復合式過電壓保護器，是一種新型的過電壓保護器（也稱為三相組合式過電壓保護器），用于限制大氣過電壓和各種真空開關引起的操作過電壓。在對相地之間的過電壓提供保護的同時，又對相間過電壓提供保護。用一臺保護器可以代替幾臺避雷器，功能是普通避雷器性能上無法相比的。產品適合于不同型號的KYN、XGN、GBC、JYN、GZS等35kV及以下成套開關柜配套或直接使用于小型箱式變電站內（戶外型產品可露天使用）
 。TBP三相組合式過電壓保護器，對電力系統中變壓器、電動機、并聯補償電容器、母線、真空開關及其它電器設備免受大氣過電壓、操作過電壓特別是相間過電壓的理想保護裝置。

廣泛用于電力、冶金、化工、煤炭、輕工、建筑、電氣化鐵道等行業。 二、產品特點：TBP的設計新穎獨特、技術性能合理可靠、參數選取科學。本產品結構采用四星形接法，采用氧化鋅非線性電阻和放電間隙相串聯的結構，極大地提高了產品的保護性能和抗干擾
、抗電蝕、耐老化等特性，從而分布電容和雜散電容對放電數值的影響，真正實現了相間過電壓和相地過電壓放電過程均由一個間隙完成。在系統發生間歇弧光接地過電壓及鐵磁諧振過電壓時，其能量小于400A2MS方波沖擊能量時，過電壓保護器可以起到保護作用。本產品選用阻燃、耐老化的硅橡膠做外殼材料，從內部引出四根硅橡膠高壓電纜和氧化鋅閥片整體硫化一次模壓成形，氧化鋅閥片直接與外殼材料熱壓鑄在一起，閥片周圍不存在空腔
，從根本上解決了氧化鋅避雷器的密封受潮和防問題。故其電氣絕緣性能好、介電強度高、抗電蝕、耐老化，而且體積小、安裝方便，無需考慮相間距離和爬電距離，可根據現場情況靈活安裝。TBP系列保護器符合GB18802.1-2002/IEC61643-1:1998和GB50057-2000《建筑物防設計規范》。本產品可增設自動控制設備，如放電記錄器，清晰掌控工作動作狀況。可以配置自動脫離裝置，當設備過壓或處于故BP三相組合式過電壓保護器是一種新型的過電壓保護器，主要用于發電、供電和用電企業的電力電網中。是奧博森2011新產品之一，以生產智能化儀表、多功能（網絡）電力儀表、各類數顯電測儀表、諧波監測儀、電量變送器、低壓保護裝置、過電壓保護器、智能溫濕度控制器、WSK溫濕度控制器、干變溫控儀、開關柜智能操控裝置（狀態指示儀）、紅外觸頭測溫裝系統、工控儀表、電流、電壓互感器、鋁合金加熱器、柜內空氣調節器、消
諧器等多類監測控制成套電氣產品。TBP三相組合式過電壓保護器是一種新型的過電壓保護器，主要用于發電、供電和用電企業的電力電網中。是奧博森2011新產品之一，以生產智能化儀表、多功能（網絡）電力儀表、各類數顯電測儀表、諧波監測儀、電量變送器、低壓保護裝置、過電壓保護器、智能溫濕度控制器、WSK溫濕度控制器、干變溫控儀、開關柜智能操控裝置（狀態指示儀）、紅外觸頭測溫裝系統、工控儀表、電流、電壓互感器
、鋁合金加熱器、柜內空氣調節器、消諧器等多類監測控制成套電氣產品。

---
