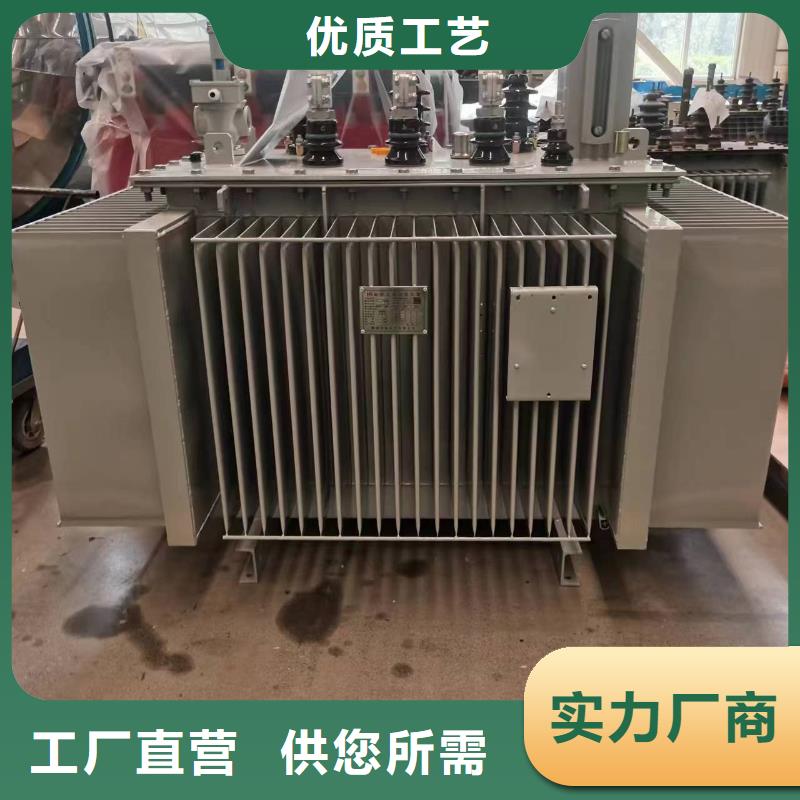

油浸變壓器是一種結構更合理、性能更優良的新型高性能變壓器，其立體卷鐵芯由于其三個芯柱是等邊三角形的立體排列，其磁路中無空氣隙，卷繞更緊密，三個磁路長度一致，且都短，鐵芯芯柱的橫截面積更接近于圓形，因此性能進一步提高，損耗降低，噪聲降低，三項平衡，減少三次諧波分量，該產品更適用于城鄉、工礦企業電網改造，更適用于組合式變壓器和預裝式變電站用變壓器。油浸式變壓器，是以油作為變壓器主要絕緣手段，并依靠油作冷卻介質，如油浸自冷，油浸風冷，油浸水冷及強迫油循環等。變壓器的主要部件有鐵芯，繞組，油箱，油枕，呼吸器，防爆管（壓力釋放閥），散熱器，絕緣套管，分接開關，氣體繼電器，溫度計，凈油器等。

油枕的作用是給油的熱脹冷縮留有緩沖余地，保持油箱始終充滿油；同時，由于有了油枕，減小了油與空氣的接觸面積，可減緩油的氧化。7．氣體繼電器氣體繼電器又稱瓦斯繼電器，是變壓器內部故障的主保護裝置，它裝在油箱和油枕之間連接油管的中部。當變壓器內部發生嚴重故障時，氣體繼電器接通斷路器跳閘同路；當變壓器內部發生不嚴重故障時，氣體繼電器接通故障信號回路。8．絕緣套管高、低絕緣套管位于變壓器油箱頂蓋上，油浸式變壓器一般采用瓷質絕緣套管。絕緣套管的作用是使高、低壓繞組引線與油箱保持良好的絕緣，并對引線予以固定。9．防爆管防爆管又稱氣道，安裝在變壓器的油箱上，其出口用玻璃防爆膜封住。當變壓器內部發生嚴重故障且氣體繼電器失靈時，油箱內部的氣體便沖破玻璃防爆膜從氣道噴出，防止變壓器爆炸。

紙筒的外徑與繞組的內徑之間，用撐條墊開，如圖2中18所示，以形成一定厚度的油隙絕緣。電壓較高時可以用紙筒撐條一紙筒撐條重復使用的方法來構成，油浸式變壓器。在每相繞組的上、下兩端，繞組與上部的鋼壓板、下部的鐵軛之間，存在著繞組端部的主絕緣，稱鐵軛絕緣，如圖2中2、8所示。軼軛絕緣的結構如圖2所示，厚度可根據需要，電壓較高時，可用紙圈一墊塊一紙圈墊塊交叉地放置數層。繞組和鐵軛絕緣之間，還放置端圈，也起著端部絕緣作用。繞組端部電場的分布是極不均勻的，為改善其分布，在110kV及以上的端部都放置靜電屏。

油浸式變壓器廠家4．引出線的絕緣電壓等級不同，繞組端頭包裹紙的厚度也不同，電壓等級越高，紙越厚。在繞組端頭附近包以適當厚度的紙，離繞組稍遠些，即用裸電纜線或金屬硬母線，再焊接一段多層軟銅皮線直接與瓷套管相連接。5．分接開關的絕緣分接開關的操動桿，也成為高、中壓繞組對地之間的主絕緣，因為操動桿的一端連接著高、中壓導電部分，但另一端則是安裝在箱殼上，而箱殼是接地的。操動桿的材料大多數用酚醛絕緣紙管做成，也有用經過干燥處理的木料做成，表面涂以保護漆。分接開關安裝在絕緣支架上，導電部分通過絕緣支架與地之間構成了主絕緣。
