畢節無線核相器技術規格功能高低壓交流漏電流、電流測試，電流波形，無線接收電源接收機：7.4V 3000mAh可充鋰電池高壓鉗：6V DC (1.5V堿性干電池LR03X4節) 測試方式鉗形CT，積分方式傳輸方式高壓鉗表與接收機之間：433MHz無線傳輸，約30m接收機與手機之前：藍牙通訊傳輸 約10m顯示模式接收機：3.5寸真彩液晶顯示屏（433MHz無線傳輸）APP軟件：安卓版手機APP顯示（藍牙傳輸）藍牙配安卓APP，具有藍牙傳輸功能，與手機便捷通信鉗口尺寸≤50mm量程AC 0.00mA～1200A（全自動換擋）小分辨率0.01mA測試精度(23℃±5℃，80％RH以下)0.00mA～299mA:±1％±3dgt 0.0A～599A:±3％±5dgt600A~1200A: ±4％±5dgt線路電壓AC35kV及以下裸導線或110kV及以下具有絕緣外皮的線路電流頻率50Hz、60Hz自動識別采樣速率2次/秒導線位置被測導線處于鉗口中心位置數據存儲可存300組數據儀表尺寸接收機：寬高厚101mm×207mm×45mm高壓鉗：寬高厚76mm×255mm×31mm換檔全自動換檔數據保持通常測試模式下按HOLD鍵保持數據，“ ”符號顯示，再按HOLD鍵取消數據查閱“ ”符號指示，能上下翻閱所存數據溢出顯示超量程溢出功能：“OL”符號顯示無信號指示當接收機沒有收到發射信號時顯示“ ”符號自動關機開機約15分鐘后，儀表自動關機，以降低電池消耗電池電壓當電池電壓低時，儀表顯示電池電壓低符號，提醒更換電池或及時充電 儀表質量接收機：約474g(含電池)高壓鉗：約335g(含電池)，總質量：約3500g(含絕緣桿和電池)背 光 燈進入接收機設置菜單，可設置高、中、低亮度工作電流接收機：185mA高壓鉗：25mA工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干擾無433MHz同頻信號干擾絕緣桿尺寸φ32mm，總長4.5m，5節(0.9m/節)絕緣強度高壓鉗：AC 2000V/rms(外殼前后兩端之間)接收機：AC 2000V/rms(外殼前后兩端之間)絕緣桿：AC 110kV/rms(5節絕緣桿全部連接，兩端之間)結構高壓鉗防滴漏青島天正華意電氣設備有限公司

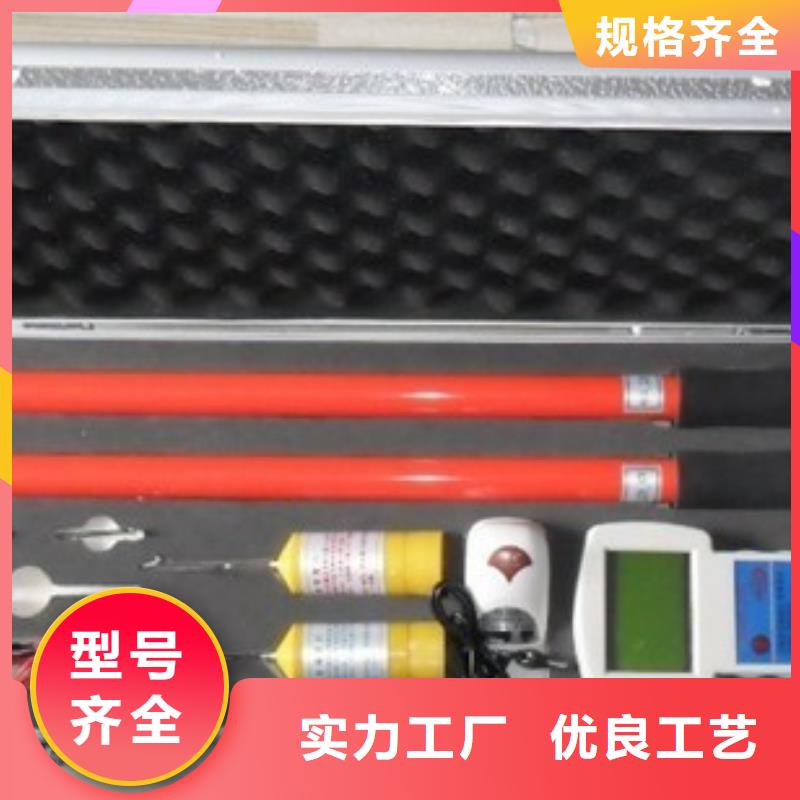

畢節無線核相器技術規格功能高低壓相序測試，核相、頻率、相位、驗電、電壓測量電源接收器： DC 7.4V1500mAH可充鋰電池探測器： DC 3.7V1000mAH可充鋰電池USB充電接口，連續工作約8小時傳輸方式315MHz、433MHz無線傳輸無線距離約100m 顯示模式3.5寸液晶屏顯示量程核相電壓等級：AC 1V～550kV 電壓：AC 1kV～35kV相位：0°～360°頻率：45Hz～75Hz分 辨 率1°；0.1Hz精度(23℃±5℃，80％RH以下)相位：≤±10° 頻率：≤±2Hz 電壓：±15％±5dgt（1kV～110kV，高壓架空線路，其它應用誤差±25％±5dgt）結果定性相序（相位以X探測器為基準）A相:330°～0°或0°～30°B相: 90°～150°C相：210°～270°正相序： X＝A相，Y＝B相，Z＝C相反相序： X＝A相，Y＝C相，Z＝B相同相:330°～0°或0°～30°異相: 90°～150°和210°～270°語音功能同相、異相、X信號正常、Y信號正常、Z信號正常等語音功能絕緣桿尺寸拉伸后長約3.2m；收縮后長約0.6m數據存儲999組測量方式接觸測量

<畢節>天正華意電氣設備有限公司

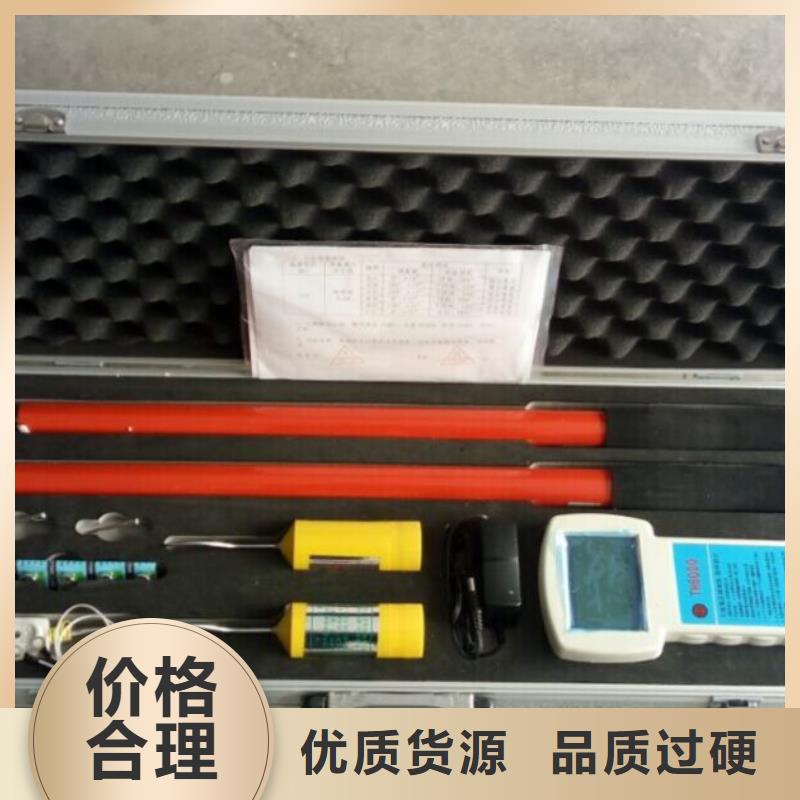

畢節無線核相器 操作1．基本操作接收器和探測器都是按POWER鍵開關機。探測器開機后LED指示燈亮，進入測試模式。若開機后LED慢閃，探測器電池電量不足，需要充電，充電時LED快閃。開機15分鐘后LED持續慢閃，提示探測器將自動關機，此時按POWER鍵探測器能繼續工作。接收器開機后，LCD顯示，按上下箭頭鍵可以調節LCD背光亮度。接收器開機15分鐘后LCD閃爍，提示接收器將自動關機，此時按POWER鍵接收器能繼續工作。按HOLD鍵鎖定并存儲數據，鎖定數據時HOLD符號指示，儀表可以存儲9999組數據。按箭頭鍵鍵移動光標或查閱數據，左右箭頭鍵選擇步進值＋1、-1、＋10、-10、＋100，-100，按ENTER鍵確認查閱所存數據。按ETH-C鍵退出當前目錄返回測量界面。進入數據刪除模式，選擇“是”按ENTER鍵確認刪除存儲的所有數據，數據刪除后將不能恢復，請謹慎操作。2．測試高壓，極其危險！必須由經培訓并取得授權資格的人員操作，操作者須嚴格遵守規則，否則有電擊的危險，造成人身傷害或傷亡事故。35kV以上裸導線核相，請采用非接觸方式，探測器逐漸靠近導線即可，否則有電擊的危險，造成人身傷害或傷亡事故。接觸核相：當裸導線電壓低于35kV時，或110kV以下具有絕緣外皮的導線，可以將探測器探針或探鉤接觸導線核相。極低電壓時，例如低于60V，必須接觸核相。核相時，探測器自動調節電場感應強度，根據電場強弱自動增強和減弱信號放大倍數，便于線路密集的場所核相。

<畢節>天正華意電氣設備有限公司 三相數字式相位伏安表2023實時更新(今日/版本)

畢節無線核相器全智能無線高壓驗電器由鉤式驗電器、伸縮絕緣桿、接收器等組成，不同于傳統的驗電器只對單一電壓等級進行驗電，全智能驗電范圍從1V～550kV或更高電壓等級。當裸導線電壓超過60kV時，采用非接觸式驗電，驗電器逐漸靠近導線，無需接觸導線即可完成驗電。對60kV以下的裸導線，驗電器可以掛在線路上接觸驗電。不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，全智能驗電器都能感應到它的電場，并發出蜂鳴聲，靠近導線電場越強，蜂鳴聲越急促，警示有電。驗電器可以掛在60kV以下的裸導線上測試，可掛導線或電纜外徑φ168mm，或母排尺寸168mm×245mm，節省操作人員體力。無線高壓驗電器直線接收距離約160米，接收器采用3.5寸真彩液晶屏，動態顯示，同時監測頻率，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。廣泛應用于變電站、發電廠、消防部門、工礦企業以及檢測站﹑電工維修部門進行驗電探測和野外電工作業等。二． 技術規格功能高壓驗電、頻率測試、電場判斷等電源DC 3.7V可充鋰電池，充滿電連續工作約8～12小時驗電方式接觸式驗電：60kV以下裸導線可以直接掛在線路上測試；非接觸式驗電：60kV以上線路采用非接觸式測試。

畢節無線核相器全智能無線高壓驗電器由鉤式驗電器、伸縮絕緣桿、接收器等組成，不同于傳統的驗電器只對單一電壓等級進行驗電，全智能驗電范圍從1V～550kV或更高電壓等級。當裸導線電壓超過60kV時，采用非接觸式驗電，驗電器逐漸靠近導線，無需接觸導線即可完成驗電。對60kV以下的裸導線，驗電器可以掛在線路上接觸驗電。不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，全智能驗電器都能感應到它的電場，并發出蜂鳴聲，靠近導線電場越強，蜂鳴聲越急促，警示有電。驗電器可以掛在60kV以下的裸導線上測試，可掛導線或電纜外徑φ168mm，或母排尺寸168mm×245mm，節省操作人員體力。無線高壓驗電器直線接收距離約160米，接收器采用3.5寸真彩液晶屏，動態顯示，同時監測頻率，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。廣泛應用于變電站、發電廠、消防部門、工礦企業以及檢測站﹑電工維修部門進行驗電探測和野外電工作業等。二． 技術規格功能高壓驗電、頻率測試、電場判斷等電源DC 3.7V可充鋰電池，充滿電連續工作約8～12小時驗電方式接觸式驗電：60kV以下裸導線可以直接掛在線路上測試；非接觸式驗電：60kV以上線路采用非接觸式測試。

三相數字式相位伏安表2023實時更新(今日/版本)

畢節無線核相器變壓器負荷測試；井下、野外多芯粗電纜漏電巡查電 源DC 3.7V可充鋰電池，USB充電接口，連續工作約10小時測試方式鉤式CT，可以掛在線路上測試傳輸方式433MHz無線傳輸傳輸距離直線傳輸距離約150m顯示模式3.5寸真彩液晶屏顯示，按上下箭頭鍵調整背光亮度可測線徑Ф168mm的導線、電纜，或168mm×245mm的母排測量范圍電流：AC 0～6000A或 AC 0～20000A (50/60Hz自動)頻率：45Hz～75Hz分 辨 力10mA；0.1Hz電流精度(23℃±5℃，80％RH以下)0.00A～99.9A: ±2％±5dgt 100A～6000A: ±3％±5dgt6.00kA～20.0kA: ±4％±5dgt頻率精度±1Hz絕緣桿尺寸拉伸后長約5m；收縮后長約1m(5節)數據存儲9999組采樣速率2次/秒儀表尺寸鉤式檢測儀：長寬厚310mm×270mm×52mm接收器：長寬厚250mm×100mm×40mm線路電壓35kV以下裸導線測試，110kV以下有絕緣外皮的線纜測試。(帶絕緣桿操作)儀表質量鉤式檢測儀：496g(含電池)接收器：395g(含電池)絕緣桿：1.45kg 總質量：11.5kg(含儀表箱)工作溫濕度-10℃～40℃；80％Rh以下存放溫濕度-10℃～60℃；70％Rh以下干 擾無433MHz同頻信號干擾絕緣強度絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)檢測儀：2000V/rms(絕緣桿連接頭與鉤式檢測儀頂端之間)接收器：2000V/rms(外殼前后兩端之前)結 構防滴漏Ⅱ型

三相數字式相位伏安表2023實時更新(今日/版本)

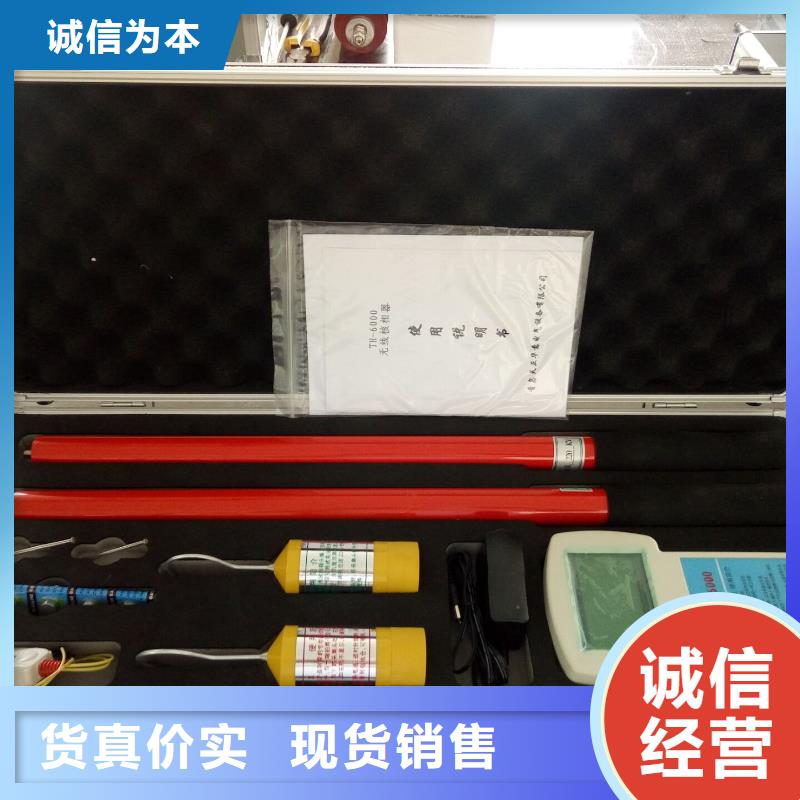

畢節無線核相器 非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟”蜂鳴聲，即可完成核相。自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的探針或探鉤，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。低壓核相：對開關柜、環網柜、中置柜的二次帶電指示器進行核相應特別提示：二次帶電指示器上核相屬于低電壓核相，一般電壓都低于100V，由于電壓太低，為了保證核相的準確性，此時可使用彈簧式輔助測試線，彈簧式輔助測試線的鱷魚夾夾在地線上，彈簧式輔助測試線圓孔端插入采集器的充電孔位，采集器前端探針再插入帶電指示器的核相孔內進行核相。當導線電壓高于100V禁止使用彈簧式輔助測試線。相序判斷：根據XY的度數來判斷三相相序，120度左右正相序，240度左右反相序。測試時，當導線電壓高于100V禁止使用彈簧式輔助測試線；同一勾子嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，極其危險。三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖現場核相操作實例35kV以上高壓裸導線核相探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。35kV以下線路核相探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。380V/220V市電線路核相探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。100V以下線路核相探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。

三相數字式相位伏安表2023實時更新(今日/版本)

畢節無線核相器鉤式探測器不同于傳統核相儀需要連接金屬探測掛鉤，而是采用了一體化鉤式設計，B型產品還兼容高壓電流測試功能，內置雙層柔性線圈，可以直接掛在線路上測試電流、核相，省時省力，可鉤Ф168mm的導線，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、電流、相位、頻率等，有向量圖指示，“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將鉤式探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。TH-320B型的X探測器還具有高低壓電流、漏電流測試功能，電流測量范圍為0～20000A，同時滿足核相、電流、漏電流、相位、相序、驗電測試；也可以用于漏電巡查：將具有測試電流功能的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

---
