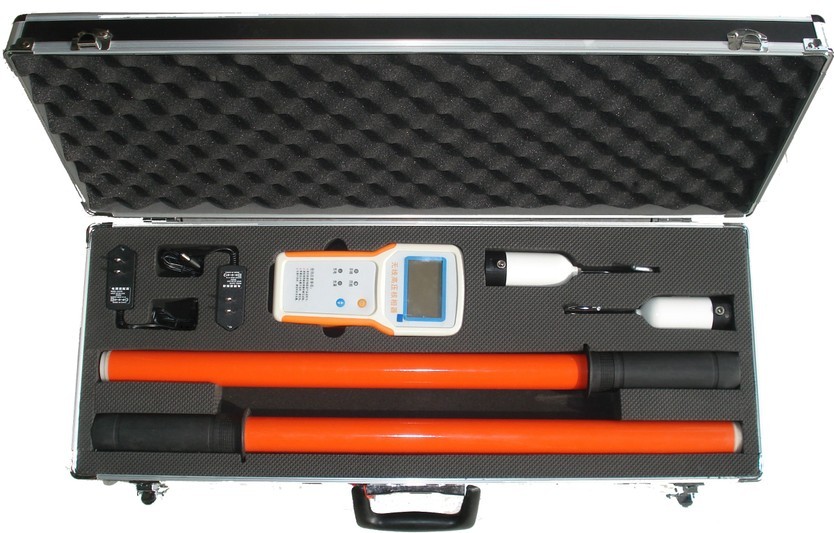

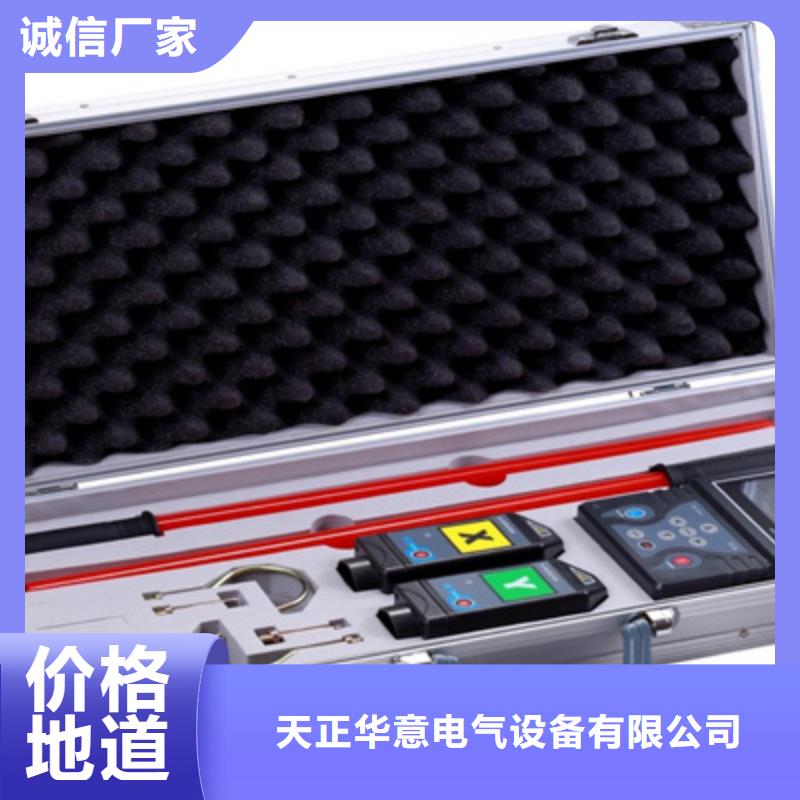

保定無線核相器高壓！危險！操作者須經嚴格培訓并獲得相關高壓操作認證才能使用本儀表進行現場測試。 操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。 測試時，嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，禁止。 被測線路電壓超過600V時須連接絕緣桿使用。 嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV及以下的裸導線或匯流母線，或110kV以下具有絕緣外皮的線纜)。 非接觸式核相：探測器逐漸靠近導線核相，不用接觸導線。 首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。 請使用專配絕緣桿連接該儀表。 儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。 請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。 長時間不用儀表，請定期給電池充電或取出電池。 更換電池，注意極性，若無法更換，請聯系廠家。 拆卸、維修本儀表，必須由有授權資格的人員操作，并定期保養。 若本儀表及其他部件有損傷，請禁止使用。 由于本儀表原因，繼續使用會帶來危險時，應立即停止使用，并馬上封存，由有授權資格的機構處理。 建議絕緣桿每年至少進行一次絕緣強度測試。一. 簡介TH320全智能無線高低壓核相儀又名全智能無線高壓語音核相儀、無線高壓核相器，簡稱核相儀或核相器，由無線接收器、探測器、伸縮絕緣桿等組成。接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、相位、頻率、向量圖指示，有“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀?？諘绲孛婧讼嗑嚯x可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV及以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷，可以對環網柜、開關柜二次進行核相。

保定無線核相器儀器自檢方法按下圖將發射器連接自檢測試線，發射器啟動，蜂鳴器鳴叫，紅綠兩指示燈交替閃爍。接收主機開機，在近程核相模式下顯示對應發射器信息，則發射器與主機工作均正常。提示：（1）自檢時兩發射器與接收主機的距離大于0.5米為宜。當距離小于0.2米時，可能只連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。（2）自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電。（3）自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變為0度左右，反之亦然。六、近程核相1、高壓輸電線路核相（高壓核相）將X和Y發射器連接絕緣桿，同時掛接在高壓線路上，接收主機開機選擇近程核相模式，即可顯示并播報核相結果。原理圖如下：2、高壓開關柜帶電顯示器核相（低壓核相）將X和Y發射器彎鉤替換為尖頭端子，并插入帶電顯示器，再將接地線DC端插入發射器接地孔（也是充電孔），鱷魚夾接地，接收主機開機選擇近程核相模式，即可進行測量。發射器使用方法如下圖：提示：由于帶電顯示器的主要作用是顯示開關柜是否帶電，并非標準的核相點，且不同廠家、不同時期、不同標準的帶電顯示器會產生不同程度的移相問題，且帶電顯示器L1、L2、L3與母線的對應關系不一定正確，若核相結果異常則應在一次線路上進行核相。

<保定>天正華意電氣設備有限公司 雙鉗數字式相位表口碑好

保定無線核相器 非接觸核相：當裸導線電壓高于35kV時，探測器逐漸靠近導線(不用接觸導線)，探測器感應到電場時發出“嘟--嘟--嘟”蜂鳴聲，即可完成核相。自校驗核相：去現場核相前可先在實驗室或辦公室做自校驗，以確認儀表能正常工作。先將自校線插頭插入220V電源插座，再將自校線的兩個夾子分別接觸XY探測器的探針或探鉤，在同一條火線上自校驗核相，主機指示為同相，若無信號，可能自校線插頭插反，拔出重插即可。低壓核相：對開關柜、環網柜、中置柜的二次帶電指示器進行核相應特別提示：二次帶電指示器上核相屬于低電壓核相，一般電壓都低于100V，由于電壓太低，為了保證核相的準確性，此時可使用彈簧式輔助測試線，彈簧式輔助測試線的鱷魚夾夾在地線上，彈簧式輔助測試線圓孔端插入采集器的充電孔位，采集器前端探針再插入帶電指示器的核相孔內進行核相。當導線電壓高于100V禁止使用彈簧式輔助測試線。相序判斷：根據XY的度數來判斷三相相序，120度左右正相序，240度左右反相序。測試時，當導線電壓高于100V禁止使用彈簧式輔助測試線；同一勾子嚴禁同時鉤住2條裸導線，會引起2條裸導線短路，極其危險。三相四線(三相負載平衡時的相位)相位關系相位值相位關系相位值Ua-Ub120°Ia-Ib120°Ub-Uc120°Ib-Ic120°Uc-Ua120°Ic-Ia120°Ua-Uc240°Ia-Ic240°三相三線(三相負載平衡時的相位)相位關系相位值相位關系相位值Uab-Ucb300°Ia-Ic240°Uab-Ia30°Ucb-Ic330°三相四線向量圖與三相三線向量圖現場核相操作實例35kV以上高壓裸導線核相探測器連接絕緣桿，絕緣桿全部拉伸，可以不用裝探鉤探針，探測器逐漸靠近導線，非接觸核相，非接觸核相時探測器盡量避開其他導線。35kV以下線路核相探測器連接絕緣桿，絕緣桿全部拉伸，探測器可以掛在線路上接觸核相。380V/220V市電線路核相探測器前端接觸帶電線路即可核相，可以不裝探鉤探針，絕緣桿視其線路離地高度使用。100V以下線路核相探測器可以不用連接絕緣桿，探針或探鉤接觸導線核相，若電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。

<保定>天正華意電氣設備有限公司 雙鉗數字式相位表口碑好

保定無線核相器 技術規格1．基準條件和工作條件影響量基準條件工作條件備注環境溫度23℃±1℃-10℃～40℃/環境濕渡40％～60％＜80％/信號波形正弦波正弦波β＝0.01信號頻率50HZ±1HZ45HZ～65HZ/儀表工作電壓3.7V±0.1V3.7V±0.5V/測相位頻率相序時電流幅值1A±0.1A0.5mA～30.0A/測相位頻率相序時電壓幅值100V±10V10V～600V/測功率功率因數時電流幅值1A±0.1A10mA～30A/測功率功率因數時電壓幅值100V±10V10V～600V/外電場、磁場應避免被測導線位置被測導線處于鉗口的近似幾何中心位置2．一般規格功能同時測試三相380V/220V電力系統中的電流、電壓、相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等電源DC 3.7V大容量可充鋰電池，USB充電接口，充滿電連續工作約10小時額定電流約150mA 顯示模式3.5寸真彩液晶屏顯示儀表尺寸長寬厚：196mm×92mm×54mm鉗口尺寸φ7.5mm×15mm 采樣速率約3次/秒量程交流電壓：0.00V～600V交流電流：0.0mA～30A相位：0.0°～360°頻率：45.00Hz～65.00Hz有功功率：0.0W～18kW無功功率：0.0W～18kVAR視在功率：0.0W～18kVA功率因數：-1～＋1電流矢量和：0mA～90.0A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA精度（基準條件下）電壓：±(0.5％量程)電流：±(0.5％量程)相位：±1°

<保定>天正華意電氣設備有限公司
雙鉗數字式相位表口碑好

保定無線核相器 高壓開關柜帶電指(顯)示器核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)開關柜PT、CT二次側取電點核相探測器不用連接絕緣桿，裝好探針，探針插入帶電指示器核相，如果電壓太低，將輔助測試線插頭插入探測器充電孔，輔助測試線夾到接地端子或機柜門上。(此種方法為二次側核相，其核相結果是否正確，要根據L1、L2、L3與母線的對應關系是否正確來判斷。)10kV/35kV封閉式高壓柜接線T頭核相XY探測器連接絕緣桿，裝上探鉤，探測器接觸T頭核相，一般都可以不用裝探鉤接觸核相。肘型頭核相也可同樣操作。五防開關柜核相探測器不能連接絕緣桿，也不要裝探針或探鉤；將被測開關柜的母排停電，或將手車搖出；再將探測器貼在母排或手車母線上，用松緊帶將探測器捆綁固定在母排或母線上；探測器開機，然后開關柜通電核相。10kV/35kV變壓器一次與二次間核相X探測器連接絕緣桿和探鉤，掛在10kV/35kV變壓器的一次線路上(10kV/35kV端)；Y探測器連接絕緣桿和探鉤，掛在變壓器的二次線路上（400V端）核相。五. 電池管理 及時給電池充電，長時間不使用儀表每3個月給電池充電一次。 警告！電池蓋板沒有蓋好的情況下禁止進行測試，否則有危險。 更換電池時，請注意電池極性，否則可能損壞儀表。1．當電池電量不足時，請及時充電，充滿電后充電器指示燈轉綠色。2．若更換電池，先確認儀表處于關機狀態，松開接收器電池蓋板的螺絲，打開電池蓋板，換上新電池，或松開探測器底座的4枚螺絲，打開底座更換電池。注意電池規格極性，蓋好電池蓋板，擰緊螺絲。3．按POWER鍵看能否正常開機，若不能開機，請按第2步重新操作。4．若用戶無法更換電池，請與廠家聯系。

<保定>天正華意電氣設備有限公司

保定無線核相器全智能無線高壓驗電器由鉤式驗電器、伸縮絕緣桿、接收器等組成，不同于傳統的驗電器只對單一電壓等級進行驗電，全智能驗電范圍從1V～550kV或更高電壓等級。當裸導線電壓超過60kV時，采用非接觸式驗電，驗電器逐漸靠近導線，無需接觸導線即可完成驗電。對60kV以下的裸導線，驗電器可以掛在線路上接觸驗電。不管是零線、火線、地線、高壓輸電線路或金屬導體，只要有電，可能是直接輸送電，也可能是絕緣破損引起的漏電，全智能驗電器都能感應到它的電場，并發出蜂鳴聲，靠近導線電場越強，蜂鳴聲越急促，警示有電。驗電器可以掛在60kV以下的裸導線上測試，可掛導線或電纜外徑φ168mm，或母排尺寸168mm×245mm，節省操作人員體力。無線高壓驗電器直線接收距離約160米，接收器采用3.5寸真彩液晶屏，動態顯示，同時監測頻率，直觀清晰。絕緣桿輕便、具有防潮、耐高溫、抗沖擊、高絕緣、可伸縮等特點。廣泛應用于變電站、發電廠、消防部門、工礦企業以及檢測站﹑電工維修部門進行驗電探測和野外電工作業等。二． 技術規格功能高壓驗電、頻率測試、電場判斷等電源DC 3.7V可充鋰電池，充滿電連續工作約8～12小時驗電方式接觸式驗電：60kV以下裸導線可以直接掛在線路上測試；非接觸式驗電：60kV以上線路采用非接觸式測試。

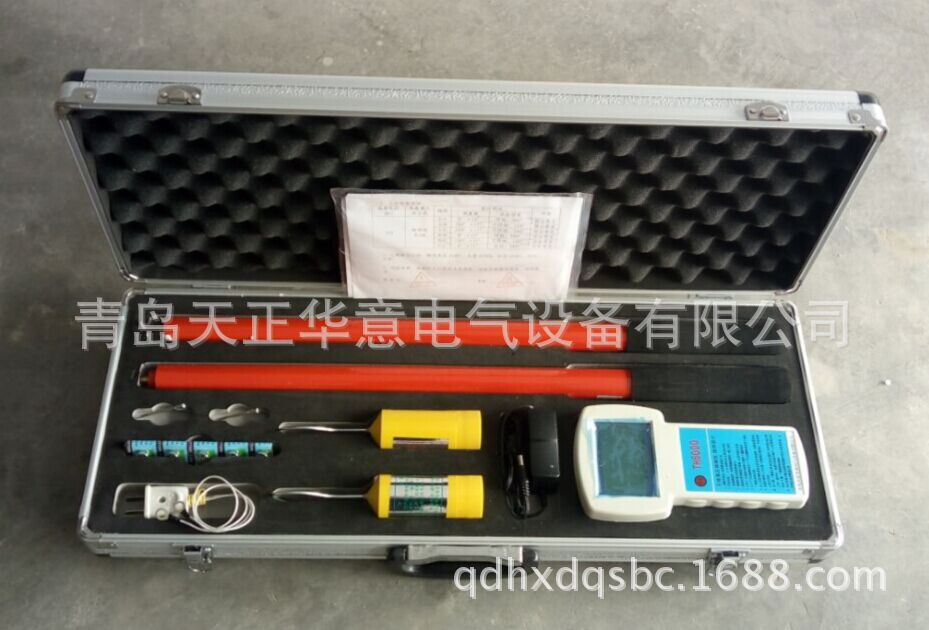

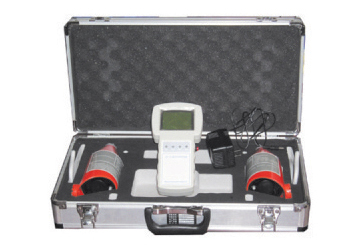

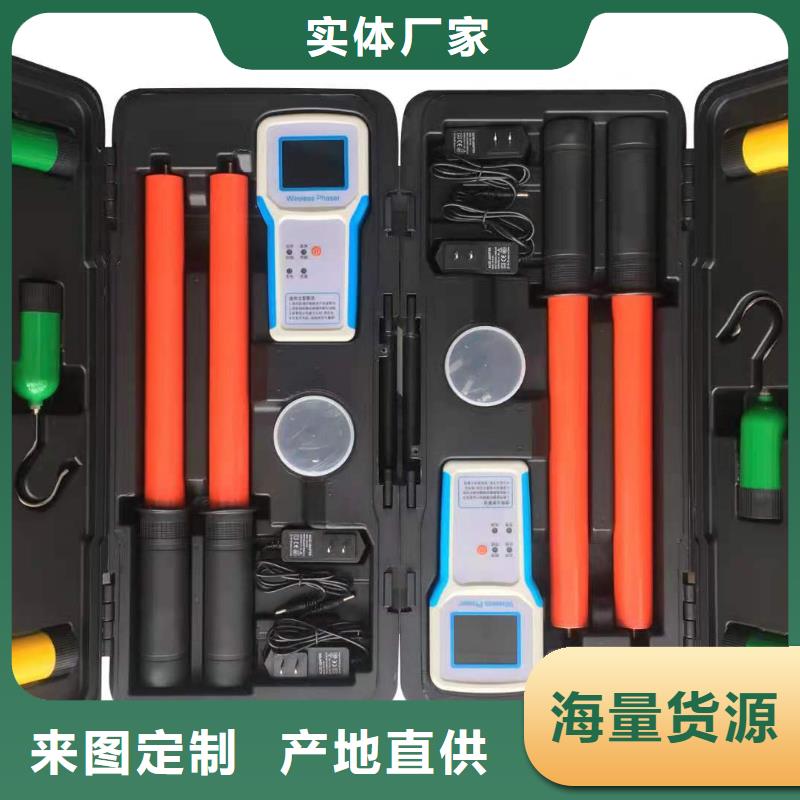

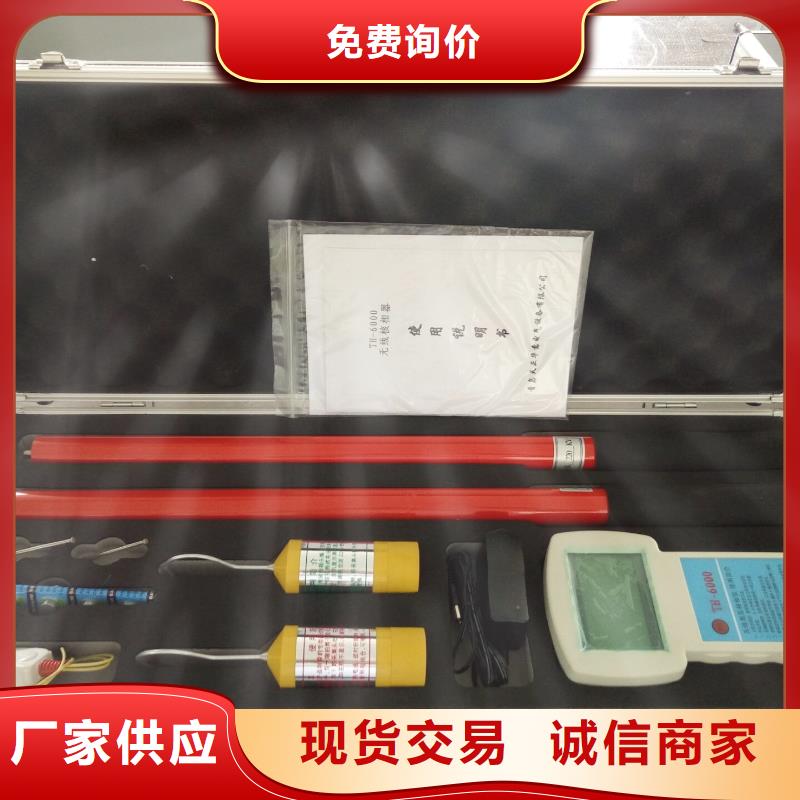

保定無線核相器技術參數1、相位差準確度：誤差≤5°。2、頻率準確度：±0.1HZ。3、可跨電壓測量范圍為6～110kV。4、發射器和接收主機的傳輸視距約100米。5、真人語音提示測量結果和操作步驟。 6、3.2英寸彩屏同時顯示2條線路相位差、頻率、矢量圖和同異相結果。7、連續1小時無操作自動關機。8、發射器和接收主機均內置可充電鋰電池，配置5V充電器。9、主機內置18650鋰電池，電池容量為2500mAH。發射器內置14430鋰電池，電池容量為450mAH。10、高壓測量時泄漏電流＜10uA。11、發射器電量不足提示：啟動時蜂鳴3聲表示電量充足，蜂鳴2聲表示電量可用，一直蜂鳴表示電量不足，請及時充電。12、發射器工作功耗＜0.1W，接收主機工作功耗＜0.3W。13、工作環境：-35℃--- ＋45℃ 濕度≤95％RH。14、整機重量：約3.6KG。15、儀器包裝尺寸：長56cm＊寬26cm＊高13cm。五、儀器簡介1、儀器外觀簡介組件說明：接收主機 發射器X 發射器Y絕緣桿 充電器 附件盒2、儀器操作簡介（接收主機）充電孔 喇叭孔 指示燈：（a）異相紅燈亮：兩線路異相。（b）同相綠燈亮：兩線路同相。（c）充電紅燈亮：正在充電。（d）充電綠燈亮：電已充滿。按鍵：1)長按開機或關機。2)短按近程測量模式、相序測量模式和遠程測量模式切換。補充：1)右上角有電量指示；2)下端有充電接口插孔。（發射器） 指示燈：測量時:紅燈和綠燈交替閃爍。充電時:紅燈亮正在充電，綠燈亮已充滿。蜂鳴器：接觸到高壓帶電線路則蜂鳴器鳴叫，表示線路帶電。啟動時蜂鳴3聲表示電量充足，蜂鳴2聲表示電量可用，一直蜂鳴表示電量不足，請及時充電。安裝螺孔：與伸縮絕緣桿相連。充電孔：充電時：連接充電器。自檢時：連接測試線接地端。低壓檢測時：連接接地線。

雙鉗數字式相位表口碑好

保定無線核相器鉤式探測器不同于傳統核相儀需要連接金屬探測掛鉤，而是采用了一體化鉤式設計，B型產品還兼容高壓電流測試功能，內置雙層柔性線圈，可以直接掛在線路上測試電流、核相，省時省力，可鉤Ф168mm的導線，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，同屏顯示核相結果、電流、相位、頻率等，有向量圖指示，“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。空曠地面核相距離可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將鉤式探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加！本核相儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。TH-320B型的X探測器還具有高低壓電流、漏電流測試功能，電流測量范圍為0～20000A，同時滿足核相、電流、漏電流、相位、相序、驗電測試；也可以用于漏電巡查：將具有測試電流功能的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

---
