保定真空度開關測試儀內置國內外幾乎所有真空滅弧室的測量曲線真空滅弧室由于其幾何尺寸、材料的不同，當內部真空度和外加激勵電源一定時，其放電電荷量是不同的，并且有相當?shù)牟町悺闇?zhǔn)確測量，對每一種真空滅弧室必須有對應的從電離電荷量到真空度推算曲線。我公司的專家通過與國內主要真空滅弧室生產廠家的密切合作，取得了幾乎國內外所有真空滅弧室的電離電荷和真空度關系的數據，通過數學處理，將其特征參數送入本系列產品。因此，本系列產品內置國內外幾乎所有真空滅弧室的測量曲線。這是國內外同類產品中的。4、漏電電流的處理對處于分?jǐn)酄顟B(tài)的真空滅弧室動觸頭加高壓靜觸頭端加負離子電流時，靜觸頭端會有數值不等的幾個微安的漏電電流，此漏電電流即使是同型號的真空滅弧室也有較大的個體差異。尤其是對于裝在整機上的真空滅弧室，由于其周邊的絕緣支撐件也有漏電，這些漏電的總和有更大的不穩定性和不可預測性。并且在數值上與10E—4Pa數量級的真空滅弧室的電離電流相當。我們采用二次起動高壓的方法，扣除了漏電電流，保證了無論是裝于整機上還是待裝的真空滅弧室的真空計量精度。5、判別完全漏氣的真空滅弧室在本型機中，通過高壓擊穿的方式判別真空滅弧室是否完全漏氣。

保定斷路器真空度測試儀口碑-天正華意電氣設備有限公司 <保定>天正華意電氣設備有限公司

保定真空度開關測試儀質保本公司生產的所有儀器設備實行兩年保修，終身維護。在保修期內，負責免費檢查、修理、零部件替換；用戶附帶的其他費用，如運輸費用等由用戶自己承擔，由下列情況造成的損失，將酌情收取修理費用：1 由于疏忽大意，不按操作規程操作，而導致設備的損壞。2. 不經同意，自行拆動設備，更換零部件引起的損壞。3. 由于運輸或其它搬運過程中，處理不當而引起的損壞。附錄A：真空斷路器出廠時滅孤室真空度下限值。附錄B：真空斷路器運行中滅孤室真空度下限值。附錄A：中華人民共和國機械行業標準JB3855－19963.6－40.5KV戶內交流高壓真空斷路器1范圍本標準規定了額定電壓3.6－4.0KV戶內交流高壓真空斷路器（以下簡稱真空斷路器）的使用環境條件、額定參數、設計與結構、型式試驗和出廠試驗、運輸、貯存等方面的通用要求。2引用標準下列標準所包含的條文，通過在本標準中引用而構成為本標準的條文。在標準出版時，所示版本均為有效。所有標準都會被修訂，使用本標準的各方應探討使用下列標準版本的可能性。GB156－1993標準電壓GB311.1－83高壓輸變?cè)O(shè)備的絕緣配合GB311.2－83高電壓試驗技術部分：一般試驗要求GB763－90交流高壓電路在長期工作時的發熱GB1984－90交流高壓斷路器GB1984－89交流高壓電器動、熱穩定試驗方法GB2706－89電工術語高壓開關設備GB2900.20－94高壓開關設備常溫下的機械試驗GB7675－87交流高壓斷路器的開合電容器組試驗GB11022－89高壓開關設備通用技術條件機械工業部1996－11－07批準 1997－07－01實施3．使用環境條件按GB11022－89的3.14．定義本標準所采用的術語除按GB 2900.20和GB1984――89的第4章規定外，還采用下列定義。4.1允許貯存期允許貯存期是指真空滅孤室從制造廠出廠至真空滅孤室內氣體壓力升高至允許的極限值之間的短時間。在此期間，真空滅孤室應能達到產品技術條件規定的各項技術指標。（以下內容從略。）5額定參數（內容從略）6設計和結構真空斷路器的設計和結構除應滿足GB1984――89第6章的規定外，還應滿足以下要求。

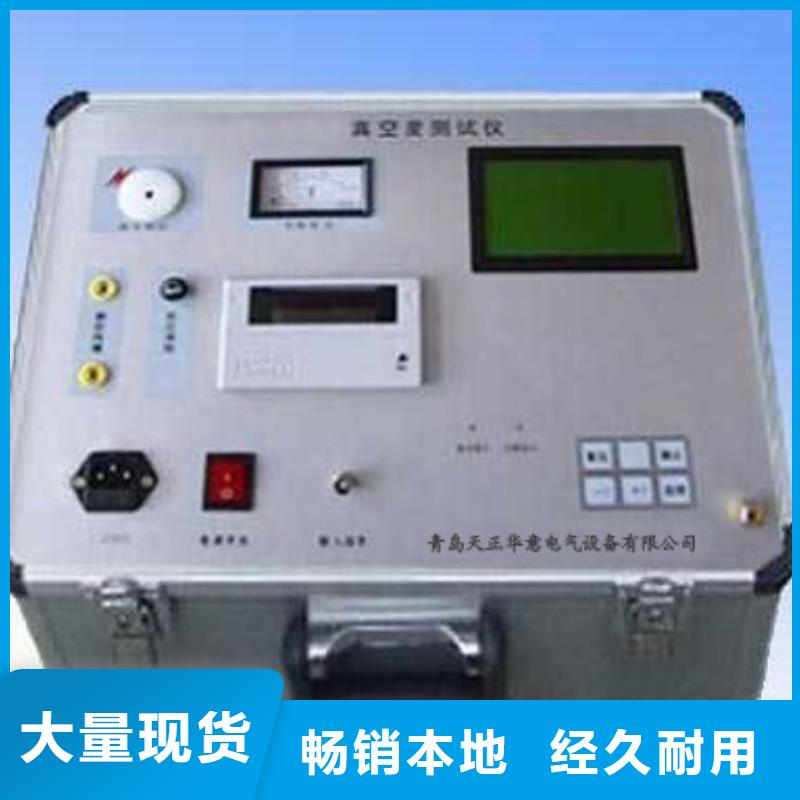

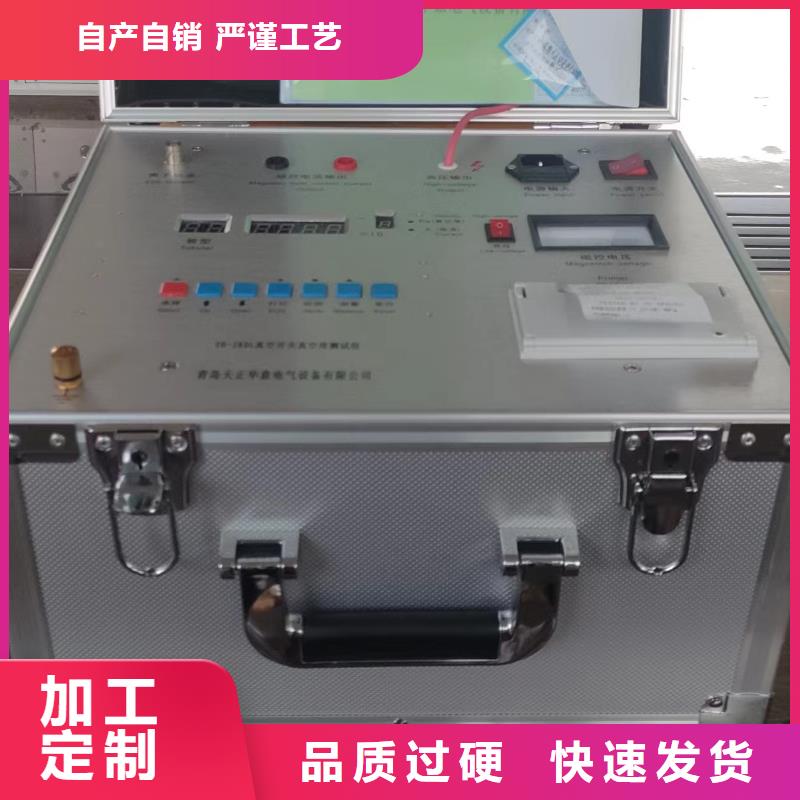

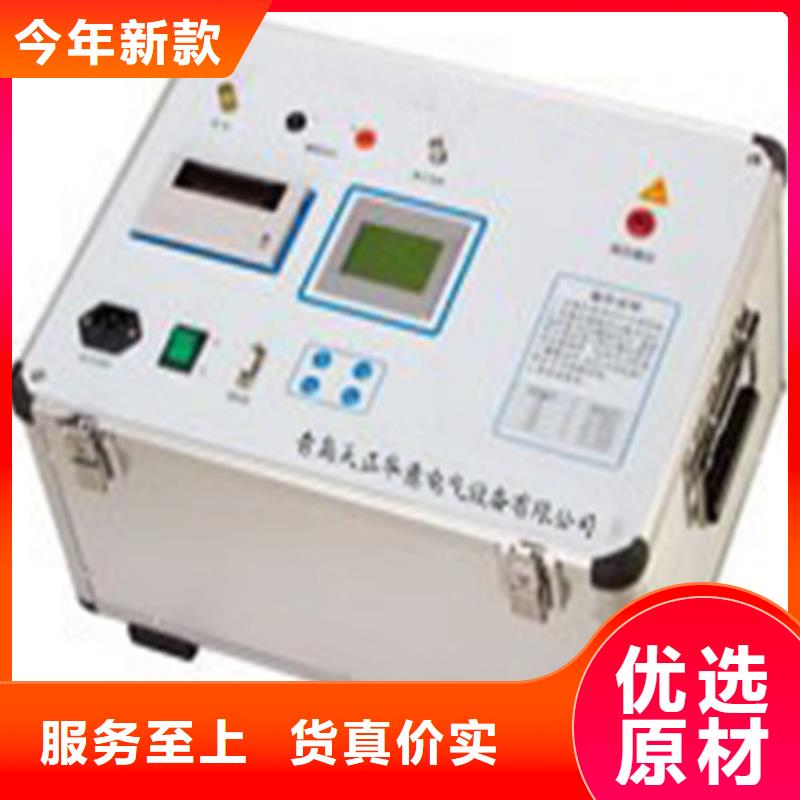

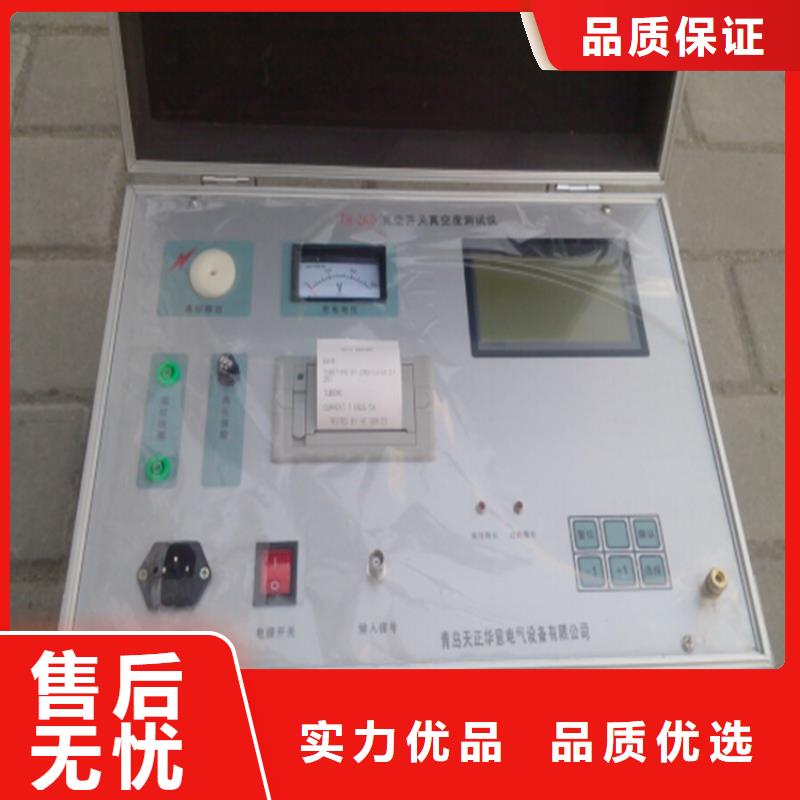

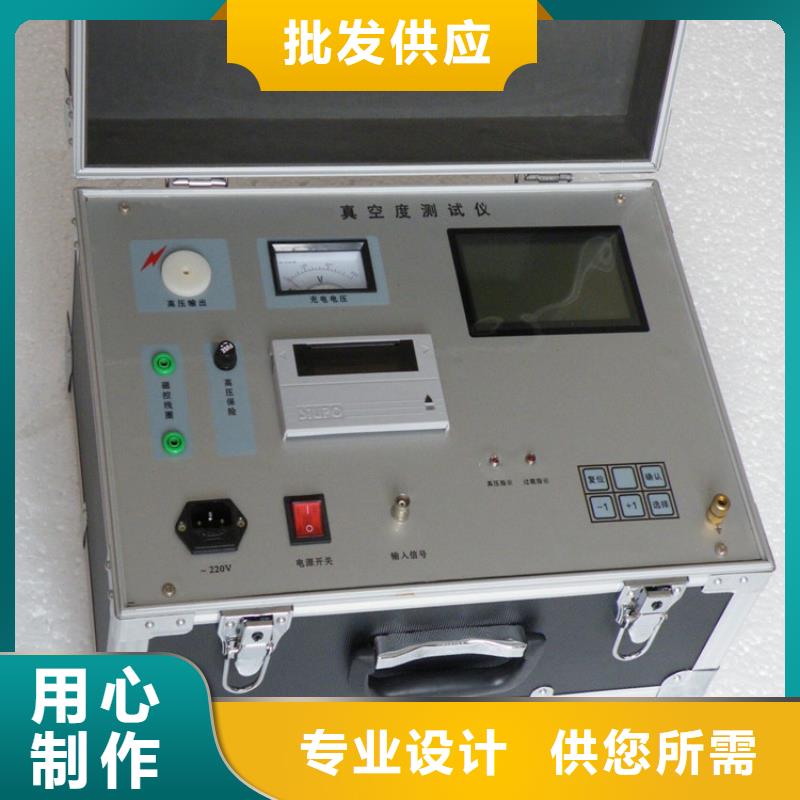

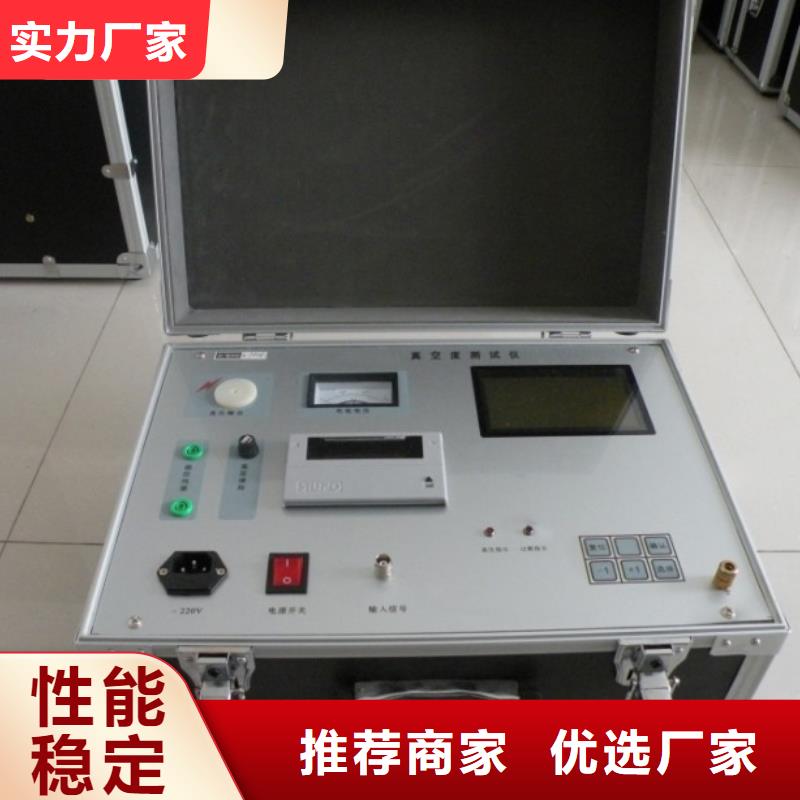

保定真空度開關測試儀是目前國內能的真實檢測真空含量的少數品牌之一。它以單片計算機為主控單元，測試過程完全實現自動化。該儀器在原理上改變了國內外同類產品采用電流峰值做標定的方法，而采用離子電荷來做標定。這樣，在物理原理上準確性更高，而且，有效地抑制了測試過程中脈沖電源的干擾，使測試穩定可靠。該儀器采用二次采樣的方法扣除由于環境因素產生的漏電電流，并且在測量過程中考慮了完全漏氣的真空滅弧室的判別，真正做到了對安裝于整機上的真空滅弧室的準確計量。目前，該儀器中已存有35條真空滅弧室的測量標準曲線，涵蓋了國內外絕大多數管型。該儀器質量過硬，性能可靠，造形美觀，使用方便。性能特點：1、基于電離電荷的采樣技術真空度測試儀均采用基于電離電荷的采樣技術。我公司專家在磁控放電的研究中發現：在外激勵電源、真空滅弧室的幾何尺寸、所用材料一定時，真空滅弧室內的真空度與電離的電荷量有非常準確的對應關系，而與電離電流的峰值僅有概率上的相關間接關系。因此，我公司首創了基于電離電荷的采樣技術，顯著提高了真空滅弧室的真空度計量的準確性。2、高低壓管型測試本機另外對測試電壓輸出應用了兩個檔位(高壓3萬低壓2.5)，因此可對高低壓不同的各類管型時行有效測試。

<保定>天正華意電氣設備有限公司 保定斷路器真空度測試儀口碑-天正華意電氣設備有限公司 <保定>天正華意電氣設備有限公司

保定真空度開關測試儀具體需處理以下幾個方面：A、兩端的接地；B、互感器；C、避雷器；D、消弧電容E、傳感器2、確保真空斷路器潔凈干燥3、確保真空斷路器開距(分閘)4、然后按圖２所示懸掛好勵磁線圈白刻度線對準真空斷路器中間位置用綁帶綁緊電磁鐵和真空斷路器（實驗時脈沖電壓會產生沖擊力，避免造成真空斷路器的損裂）。5、按測試線的顏色與插件大小連接線路，高圧大夾夾于離電磁鐵距離遠一點的真空斷路器一端，黃綠線須先連電磁鐵再連儀器。6、通過拔碼開關輸入選擇與真空斷路器相匹配的管型(帶護套的真空斷路器以護套的直徑為準) 。7、準備工作做好、檢查連線無誤后打開電源，按復位鍵，確保儀器處于初始狀態。8、按檢漏鍵進行檢漏，對真空管定質判斷，看真空斷路器泄露還是合格。9、按測量鍵進入測量看真空斷路器里真空度到底是多少然后打印測試結果。（顯示：3.26E-4Pa即為3.26×10－4 Pa帕斯卡）真空斷路器國標：出廠標準小于1.33×10－3 Pa帕斯卡；大于6 .62×10－2 Pa帕斯卡不合格10、放電：按檢漏降低磁場殘余電壓，關閉電源大夾對地放電（或用放電棒放電）單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分) 放電完成其它測試線可隨意拆卸。11、裝好配件試驗完成。六、注意事項：1、真空度測試應選擇在晴朗干燥的天氣里進行，并將真空泡表面擦拭干凈，真空泡表面污穢而導致的泄漏將嚴重影響真空度的實際測試結果。同一真空開關的真空度測試，每次測試時間間隔應不少于10分鐘。否則，由于管內被電離的空氣來不及恢復到正常狀態從而導致測試結果失真。 2、對同一真空開關的真空度測試，建議每天不要超過3次。3、測試真空度時，應先檢漏，檢漏合格后再進行定量測試。4、安裝勵磁線圈時，其定位指示線指向滅弧室聯接中縫處。5、測試過程中，人體不能接觸高壓和磁場電壓輸出端，測試儀的外殼應接地。6、高壓輸出線和離子電流線要分開，防止干擾。7、磁場電壓線，切匆短路，否則嚴重?fù)p壞儀器及人身！實驗前黃綠線須先連電磁鐵再連儀器；試驗完后單根分別拔出儀器上的黃綠測試線(手別碰到插件的裸露部分)。8、測試完畢后，應關閉電源，將高壓輸出端對地短接放電，以免被充電電容上的殘余電壓電擊。圖２號THKD-Ⅳ 真空開關真空度測試儀隨機附件∶1、磁控線圈

保定真空度開關測試儀完善的輸入保護電路當真空滅弧室的真空度非常低時，測量時真空滅弧室會被高壓擊穿，瞬間的高壓直接加至負離子電流采樣電路上，使其承受十分強的電沖擊。采樣電路增加了完備的保護電路，即使儀器由于輸入端的高壓直接加到負離子電流采樣端居時間，微電腦保護裝置會立即起控，使其進入保護狀態，就不會造成電路嚴重的損壞。7、數據記錄內設微型打印機，可隨時打印出被測數據。第三章 測試原理利用離子電流在不同真空條件下的漏電流不同，來測試鑒別真空滅孤室優劣。將滅弧室兩觸頭拉開一定的開距，動觸頭施力高壓脈沖靜觸頭施加負離子電流。由于漏電電流非常弱，易于受到外界不同的干擾而降低精度。因此，必須通過勵磁線圈繞于滅弧室外側，向線圈通以大電流，從而在滅弧室內產生與高壓同步的脈沖磁場來，加速離子流，按比例放大采樣率。這樣，在脈沖磁場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體密度即真空度近似成比例關系。對于直徑不同的真空管，在同等真空度條件下，離子電流的大小也不相同。通過實驗可以標定出各種管型的真空度與離子電流的對應關系曲線。當測知離子電流后，調用內部相對應的比例參樣，加以運算，得出準確真實真空度值。也就是說通過查詢?cè)摴苄偷碾x子電流——真空度曲線獲得該管型的真空度，這一過程由計算機自動完成。第四章 技術參數?所測真空泡：電壓等級6KV-35KV以上?測量范圍：10-5-10-1Pa?測量誤差：10-4-10-1Pa中誤差±10％?測量分辨率：10-5 Pa?漏氣的滅弧室在測量中將發生電擊穿，本機處于保護狀態。?允許環溫：-20℃-50℃，

保定斷路器真空度測試儀口碑-天正華意電氣設備有限公司 <保定>天正華意電氣設備有限公司

保定真空度開關測試儀真空開關真空度測試儀一、序言由“全國高壓開關設備標準化技術委員會”制定的JB8738—1998《3.6—40.5KV交流高壓開關用真空滅弧室》中規定“內部氣體壓力測量及允許儲存期檢查”是生產和使用高壓開關設備真空滅弧室的單位的試驗必做項目，并規定滅弧室的允許儲存期為20年。真空滅弧室內部氣體壓力應低于6.6×10-2Pa。真空滅弧室允許儲存期的檢查方法：用脈沖磁真空度測試儀測量真空滅弧的內部氣體壓力，記下測量值P1(Pa)。靜置一段時間t(d)后，再用該儀器測量其內部氣體壓力，記下測量值P2（Pa）。靜置時間t不小于7d。由下公式計算允許儲存期T（年）THKD-Ⅳ型真空開關真空度測試儀是我公司在 THKD-Ⅲ型的基礎上根據現場用戶的反映改進的一代產品。它具有測試精度更高，穩定性更好，智能化程度更高的特點。真空斷路器是判斷真空管真空度劣化與否的常用方法是工頻耐壓法，這種方法只是能判斷真空度嚴重劣化的滅弧室。而當真空度劣化到10-2----10-1 Pa時，雖然擊穿電壓沒有降低，但滅弧室已不合格。THKD-IV型真空開關真空度測試儀采用新型勵磁線圈，運用磁控放電法測試滅弧室的真空度，不必拆卸滅弧室。同時采用微機進行同步控制與數據采集處理，使滅弧室真空度的現場測試靈敏度達到了10-5Pa。本儀器突出的特點是采用新型勵磁線圈及數據處理方法，實現了真空度的不拆卸測量。

保定真空度開關測試儀本儀器具有使用方便、操作簡便、不拆卸測量和測試精度高等優點，是一種實用的檢測儀器，廣泛適用于電力、鋼鐵、石化、紡織、煤炭、鐵路等使用真空開關的部門。二、技術指標1、檢測對象：各種型號真空開關管。2、檢測方法：采用新型勵磁線圈進行真空管的不拆卸測量。3、適用范圍：本儀器為一機多用型，可測多種型號真空開關。4、檢測范圍： 10-5—10-1 Pa 5、測量精度： 10-5—10-4 Pa ， 10％ 10-4—10-3 Pa ， 10％10-3—10-2 Pa ， 10％10-2—10-1 Pa ， 10％6、磁場電壓： 1700V7、脈沖電場高壓：30KV8、測試真空度時開關管開距：正常使用開距。9、使用環境： -20℃~40℃10、主機重量：24kg11、外形尺寸：410×320×370(mm)12．采樣器：磁控線圈三、儀器測試原理將滅弧室兩觸頭拉開一定的開距，施加脈沖高壓；將滅弧室置于螺旋線圈內或?qū)⑿滦碗姶啪€圈置于滅弧室外側，向線圈施加磁場電壓，從而在滅弧室內產生與高壓同步的脈沖磁場。這樣在脈沖磁場和強電場的作用下，滅弧室中的電子作螺旋運動，并與殘余氣體分子發生碰撞電離，所產生的離子電流與殘余氣體的密度（即真空度值）成比例關系。對于不同型號的真空管（管型），由于其結構不同，在同等觸頭開距、同等真空度、同等電場與磁場的條件下，離子電流的大小也不相同。通過實驗可以標定各種管型的真空度與離子電源間的對應關系曲線。

保定真空度開關測試儀使用注意事項：1、該儀器屬精密儀器，電路板布線密度較大，一般要求存放于較干燥的地方。若環境較潮濕，則應經常通電。2、若測試后電流值顯示為零，應檢查滅弧室表面是否清潔。因?yàn)楸砻娌磺鍧嵖赡苁孤╇姷淖兓荡笥陔婋x電流值，這樣，測量值減去漏電后小于零，而被儀器判為零。發生這種情況后，將滅弧室表面檫干凈，再做試驗，一般來說這樣得到的真空度值較。3、使用時，高壓輸出線不得觸及人體，以防觸電。4、高壓指示燈亮?xí)r，不要觸及高壓線和磁控電流線，以防觸電。5、拆裝打印紙?jiān)趦x器先斷電的情況下進行，以免損壞打印機。換紙時，將前面板打開，用食指和拇指捏緊打印機兩端的兩夾片輕輕拖出打印機，使出紙口略高于儀器面板，但不能拖出距離太大，將新紙端口部分剪成尖頭狀，插入打印機的進紙口，打開儀器電源開關，按下打印鍵，使紙從打印機的上端走出一段距離，插入面板出口縫導出。蓋好打印機面板，裝紙完畢。6、本儀器無任何用戶可維修的部件如出現故障請專業人員維修或與供應商聯系切勿擅自打開儀器以免發生意外或造成不必要的損失。7、本儀器真空度測量范圍在1×10-1～1×10-5之間離子電流測量范圍在1×10-3～1×10-7之間，當真空管的真空度大于10-2 Pa或離子電流大于10-4時建議該真空管報廢。8、若真空管內壓力等于大氣壓(即真空管破損)，本儀器測量范圍內 本儀器則拒絕檢測，返回初始狀態。（注：擊穿后，儀器有可能出現顯示不正常，此時，按“復位鍵”，儀器回到正常狀態。）

<保定>天正華意電氣設備有限公司 保定斷路器真空度測試儀口碑-天正華意電氣設備有限公司

保定真空度開關測試儀、將被測的真空管按圖4與儀器接線。具體的操作為：先將儀器接地端接到大地上，再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端，將高壓輸出端用高壓電纜連接到真空管的靜觸頭上，將離子電流輸入端通過離子電流線（屏蔽線）接至真空管的動觸頭上。圖4 測試連線圖3、功能選擇。接線完畢后打開儀器電源開關，液晶屏將顯示如圖所示的界面①約3秒，隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日，然后按“↑”鍵來調節數字與當前的日期一致，調整完成后按“確認”鍵則進入界面，這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能，儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。界面③4、設置管型。選擇“設置管型”功能后按確認鍵屏幕會進入設置管型界面。此時，按“↑”鍵或“設置”鍵即可進行管型設置，具體的管型設置參數表如下：滅弧室直徑≤80mm 1號管型80＜滅弧室直徑≤100mm 2號管型100mm＜滅弧室直徑≤110mm 3號管型110mm＜滅弧室直徑 4號管型注意：一般情況下玻璃管的壁厚為5mm陶瓷管的厚度為10mm。先測量出真空管的周長L，然后算出真空管的直徑(L/3.14)，再用直徑減去2倍真空管的壁厚即為滅弧室直徑。5．真空度測量。 在進行測量前必須先進行管型設置（參見第四步）。按確認鍵返回界面選擇“測量”按確認鍵進行真空度測量，儀器的顯示如界面：界面④其中××表示充電所需要的時間。

---
