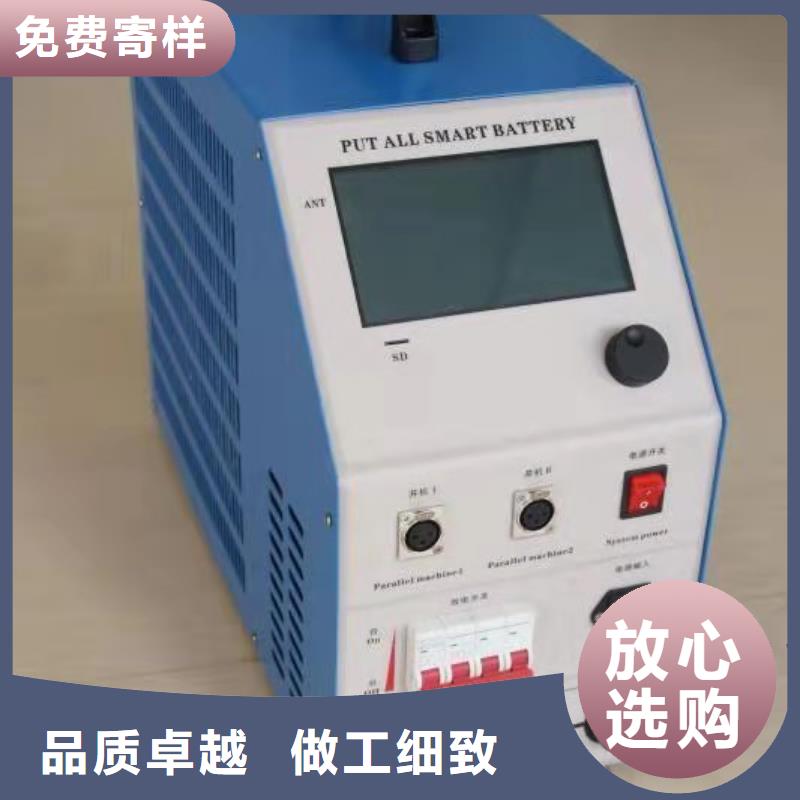

保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本測試儀系統對單體電池的電壓監測信息采用無線中繼接入簡單、、。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

<保定>天正華意電氣設備有限公司

保定蓄電池充放電測試儀內置多種放電模板：儀器內置多達6組（可擴展）測試模板供選擇，測試更便捷。也可自行對測試模板進行修改和調用。?數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成。二、技術指標2.1 產品外觀尺寸型號TH-220V/200A蓄電池放電測試儀外形重量主機XXX(kg)尺寸(單位：mm)625x265x500mm(長x寬x高)2.2 產品技術性能電源輸入-交流交流220V，頻率范圍為40－60Hz。主機操作方式觸摸屏顯示屏7寸TFT液晶屏，電阻觸摸屏，分辨率1024x600數據通訊RS485x1（默認不開放）內部數據存儲128MBit電壓測量精度±0.5％FS＋0.1V 電流測量精度±1％FS＋0.1A 組電壓顯示精度0.1V組電流顯示精度0.1A放電電流控制精度±1％FS放電電壓范圍176-245Vdc放電電流范圍0-200A主機保護過溫、過流、電流失控觸發停機保護停機執行機構直流空氣斷路反接保護支持異常保護電源線掉電、主電纜掉電過溫保護電阻箱過溫85℃；散熱器過溫100℃報警提示液晶顯示＋蜂鳴器。測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組兩端。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀可設定多種門限閥值，智能判斷。?放電測試功能。在電池組脫離系統后利用智能假負載進行恒流或恒功率放電，或者利用智能假負載與用戶設備并接進行恒流放電。設定好放電電壓、放電電流、放電時間、放電容量等閥值等參數，測試儀便自動執行放電功能，并實時顯示放電電流、電池已放容量、整組電壓、單節電池電壓、放電時間等數據；放電測試過程中可對放電參數進行修改。當電池組達到終止放電電壓設定值、終止放電容量設定值、終止放電時間設定值、任一單體電池電壓低于終止單體電壓設定值或人為進行終止操作均可停止放電測試。?7英寸超大液晶觸摸屏。采用7英寸大尺寸高亮觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了。抗干擾能力強。?采用LORA無線單體監測模塊（選配）：兼容2V/4V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，相比每個模塊監測一只單體電壓方法，需要配置的模塊數量只是其1/6（48V只需4個監測模塊），讓無線模塊接線操作更加簡便。?電池放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，支持數據表格顯示，還能自動實時呈現出電壓與的單體，幫助您快速分析單體變化的趨勢。?放電曲線查看：可回看放電過程中電池組電壓、電流曲線。?

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組2端。第五步：主機接入AC380V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放充電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手USB數據轉存接口7英寸觸摸式液晶屏電源空開交流供電接口電池正極接入口電池負極接入口輪子外部通訊擴展接口四、功能概述1.具備充、放電容量測試功能；2.具備充放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相AC380V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀在所有信息化、自動化程度不斷提高的運行設備、運行網絡系統中不間斷供電是一個基礎的保障.而無論是交流還是直流的不間斷供電系統，蓄電池作為備用電源在系統中起著極其重要的作用。平時蓄電池處于浮充備用狀態，一旦交流電失電或其它事故狀態下，蓄電池則成為負荷的能源供給者。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。本測試儀可在蓄電池離線狀態下作為放電負載通過連續調控放電電流，實現設定值的恒流放電。在放電時，當蓄電池組端電壓、或單體電壓跌至設定下限值、或設定的放電時間到、或設定的放電容量到時儀器將自動停止放電并記錄下所有有價值的、連續的過程實時數據。本測試儀系統對單體電池的電壓監測信息采用無線中繼接入簡單、、。本儀器有非常友好的人機界面不僅可以在菜單的提示下完成各種設置和數據查詢而且放電的過程數據均保存在設備的內存中通過數據接口可以轉存到U盤并通過上位機的專用軟件對數據進行分析生成需要的曲線和報表。本儀器有完善的保護功能不僅有聲、光告警而且還有明確的界面提示。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營 <保定>天正華意電氣設備有限公司

保定蓄電池充放電測試儀技術參數產品型號TH-220/08充放電檢測方式蓄電池脫離系統放電電流0~80A放電電流精度（分辨率0.1A精度1A）充電電流0~80A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印

保定蓄電池充放電測試儀產品綜述蓄電池充放電測試儀集充電、放電、活化、單體監測功能為一體，一機多用。減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。本儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供科學的檢測手段。儀器通過內置電子負載對電池組實際進行放電。滿足10-300V的電池組放電測試。測試儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電等優點。我們知道蓄電池除了正常的使用壽命周期外，由于蓄電池本身的質量如材料、結構、工藝的缺陷及使用不當等問題導致一些蓄電池早期失效的現象時有發生。為了檢驗蓄電池組的可備用時間及實際容量，保證系統的正常運行，根據電源系統的維護規程需要定期或按需適時的對蓄電池組進行容量的核對性放電測試以早期發現個別的失效或接近失效的單體電池予以更換保證整組電池的有效性；或者對整組電池的預期壽命作出評估。我司經多年研制，以其專有技術，開發成功系列化的、智能化程度和精度極高的蓄電池放電測試儀。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀額定容量/AH：請按實際測試蓄電池額定整組電壓選擇該參數值。整組電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“12V”、“24V”、“36V”、“48V”、“72V”、“110V”、“220V”、“240V”、“380V”、“480V”、“600V”這幾個選項。請勿選錯該選項，因為在充/放電界面的波形圖表的值會由它決定！單體電壓：請選擇實際所測蓄電池組的額定電壓選項。該選有：“2V”、“4V”、“6V”、“12V”這幾個選項。電流傳感器：可選擇為“內部電流傳感器”和“外部電流傳感器”，當使用在線式放電功能時，這里必須選擇為“外部電流傳感器”。否則為“內部電流傳感器”，請勿選錯！允許單體故障數：在充/放電測試過程中，如果單體電壓低于“小單體電壓”值的數量大于該值，則放電儀自動停止放電，并報“單體電壓低”故障。修改好相應的模版參數后，點擊按鈕，再次回到模版選擇界面，這時再點擊按鈕，即可進入到相應的測試界面。5.2 放電操作進行放電測試開始前，請先按實際工作條件的電池參數，填入正確的參數和報警終止測試值，以便系統能根據您的輸入參數進行合適的判斷。放電容量：在放電過程中如果已放容量大于該設定值，系統將停止放電，并報告放電容量完成。放電時長：在放電過程中如果已放時長大于該設定值，系統將停止放電，并報告放電時長完成。單體低限：如果在測試模版中的“允許單體故障數”設為1時，在放電過程中如果小單體電壓低于該設定值，系統將停機，并報單體電壓低狀態。如果在測試模版中的“允許單體故障數”大于1時，比如為5，則低于該值單體電壓的數據大于等于該值時，設備將自動停止，并報告單體電壓低狀態。

<保定>天正華意電氣設備有限公司

保定蓄電池充放電測試儀技術參數產品型號TH-220/03充放電檢測方式蓄電池脫離系統放電電流0~30A放電電流精度（分辨率0.1A精度1A）充電電流0~30A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印◆技術參數產品型號TH-220/04充放電檢測方式蓄電池脫離系統放電電流0~40A放電電流精度（分辨率0.1A精度1A）充電電流0~40A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀 放電功能：a. 測試儀設有兩種放電方式，恒流放電和恒功率放電，用戶可根據自己需要選擇放電方式對電池組進行放電試驗b. 用戶設定好整組電壓、放電容量、單體終止電壓、滿足條件單節數、放電時間等參數，測試儀自動執行放電試驗，并顯示電池信息，在放電過程中可重新修改參數。c. 當放電時間到達設定時間、放電容量到達設定容量、單體電壓到設定電壓，模塊異常或人為終止操作均可停止放電操作；3、在線監測功能：a. 在線監測功能用來對電池組及單節電池進行實時的監測及極限報警提示；監測信息包括整組電壓、單節電池電壓及監測時間；用戶可通過設定終止監測時間或人為終止操作停止在線監測，也可通過設定整組及單體電壓報警極限提醒用戶電池狀態信息；4、 恒流放電和恒功率放電；5、在線實時監測電池組及單節電池的電壓、電流、等參數；6、儀表可以實時查看單體電池柱形圖，測試完成可以直接查看單體曲線及與參考曲線對比圖。主機內置存儲器，可直接在軟盤上讀取、存儲紀錄，無須攜帶電腦，單機即可工作；日后用電腦打印報告即可。7、 測試參數、終止條件設置靈活，方便測試，測試中可隨時修改設置參數；測試過程突然停電或長時間不用，主機內記憶數據也不會丟失。8、可保存10組充電、10組放電、10組在線監測數據；用戶可進行查詢、刪除及SD卡導出操作。9、內置GSM短信模塊，設備自動將測試狀態和測試信息以短信通知用戶，真正做到無人值守，降低維護人員的勞動力（選配）。10、人性化的操作界面，

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀單體模塊連接步驟：步：確定整個電池組需要使用單體模塊數量。?模塊數量＝整個電池組節數÷一個單體模塊所能監測節數，未整除的，模塊數量需要加1.?舉例：如電池組電池節數節，配置的單體模塊所能監測6節，110÷6＝18.33個，未整除，所以需要使用的模塊數量＝19個。第二步：連接單體模塊與電池的連線。（單體模塊從1號模塊開始）?單體模塊與單體電池連接，請用戶按照對應的電池編號進行采集連接！先采集線與電池的連接，后給模塊供電。?電壓采集線與電池接線順序為：以電池組正極為接線起始端，從電池組負極開始按照“紅、綠01、綠02......綠05、綠06、黑”依次接線。使用多個單體模塊時，按單體模塊編號，從前到后，單體模塊所有采集線全部連接上，一個模塊多余的采集線，不用連接，也可一起短接到電池負極（供電電源：壓差±8V以上）。6節及以上電池模塊接線圖電池不足6節模塊接線圖注意：此模塊由于從內部取取，小可監測電池數據為4節，取電線分別為0號和4號線，接線過程中不可接錯和接反，否則有可能燒壞模塊。?單體模塊的供電電源，單體模塊的供電電壓壓差是8V以上由紅、黑電源線單獨供電，將紅黑電源線接到壓差±8V以上電源上，注意紅正黑負不要接反。電源取電方法，假如當前測量的電池組的單體電壓是2V，通過4節電池取電；單體電壓是6V，通過2節電池取電；單體電壓是12V，通過1節電池取電。注意，每個單體模塊都需要供電。?單體模塊供電后，對應模塊上單體電壓指示燈閃爍正常。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀設備組成5.1 工作示意圖5.2設備主要部件圖示鋁合金包裝箱主機接地線電壓監測線放電電纜（紅）放電電纜（黑）5.3設備數量序號品名數量備注1蓄電池放電測試儀主機放電電纜紅、黑各一條4電壓監測線電流傳感器（選配件）1在線放電選用6AC220V電源線說明書接地線鋁合金包裝箱USB-RS232轉接線六、產品技術參數：技術參數301012V(10~19V)0-50A24V (21.6~28V)0-100A36V (32~43V)0-100A48V (43~60V)0-100A72/96/110V(60~180V)0-100A220V/240V(180~300V)0-50A控制精度：放電電流：≤±1％；組端電壓：≤±0.5％；數據保存容量2Gbit FLASH放電模式恒流放電數據采集組端電壓采集、無線單體電壓采集數據通訊（PC）RS485通訊外部電流監測支持過溫保護過溫75℃耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境貯藏溫度：-40~70℃；相對濕度：0~90％（40±2℃）散熱：強制風冷；工作溫度范圍：-5~40℃備注：其他電壓等級及電流等級儀表可咨詢我公司七、服務質量要求7.1、資料要求提供完整的技術資料，儀器配置清單，說明書齊全（如英文版的要提供相應的中文說明書），并帶電子版說明書，試驗報告。各種齊全，包括產品合格證、保修卡。貨物運輸送貨上門，包裝嚴密，做好防震防摔防潮措施。7.2、售后服務質保期為壹年、終生維護。 7.3、培訓（雙方協商）供方對需方人員定期進行技術培訓，培訓內容包括：設備的正確使用和操作、軟件功能的應用、設備的日常維護和一般故障的排除等，使操作人員對設備的性能有一個的認識，熟練操作整套設備及軟件，并能對一般故障進行處理，為參與培訓的人員提供必要的技術指導。7.4、驗收標準和方式（雙方協商）對設備的驗收采取現場運行方式(或其他)進行，供方派技術人員到現場進行試驗、培訓，保證設備運行指標合格，需方需全力配合。TH-10-300V-100A蓄電池放電測試儀電池寬電壓放電容量測試儀覆蓋更寬電壓范圍（10-300V），讓您的儀表投資價值化

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀測試耐壓測試交流輸入-機殼：2200Vdc 1min 交流輸入-機殼直流輸入-輸出：2200Vdc 1min 直流輸入-機殼工作環境散熱強制風冷溫度工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃濕度相對濕度0~90％（40±2℃）海拔額定海拔2000米三、測試步驟3.1 測試步驟介紹步：連接單體電壓采集器。（需選配有單體單體采集模塊）第二步：蓄電池組放電開關，撥到分的位置(防止放電電纜反接，損壞儀器)。第三步：把放電線一端連到主機，另一端連到電池組兩端。（注意紅正黑負）第四步：把整組電壓測試線連接到電池組2端。第五步：主機接入AC380V電源，合上交流空開開關。第六步：插入電源，主機開機。第七步：進入放充電參數設置。第八步：將放電開關撥到合的位置。第九步：點擊“確定”開始測試。儀器快速上手流程圖3.2 接口及接線說明3.2.1 儀器接口序號功 能序號功 能鍍鉻把手USB數據轉存接口7英寸觸摸式液晶屏電源空開交流供電接口電池正極接入口電池負極接入口輪子外部通訊擴展接口四、功能概述1.具備充、放電容量測試功能；2.具備充放電電壓、電流、時間、容量等閥值的設定；3.具備測試數據記錄以日期時間保存并顯示在歷史數據中；4.具備電壓、電流、容量、溫度實時動態顯示； 5.具備充、放電參數預設置，一鍵啟動；6.采用三相AC380V供電方式。7.7英寸液晶觸摸顯示屏分辨率1024x600。8.內置存儲器（128MB）：支持自動存儲測試記錄，可查看歷史數據情況。9.預留RS485主機接口，電池單節電壓采集。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營 <保定>天正華意電氣設備有限公司

保定蓄電池充放電測試儀接線順序接反了，按從0號到6，應從正極開始3模塊指示燈不亮模塊紅黑夾子小需要取電8V以上。4模塊指示燈慢閃，單體接收不到數據充放電儀上的模塊數量填寫錯誤、模塊地址超過范圍。5連接放電電纜時，蜂鳴器鳴叫放電電纜正負接反6放電電流正常，電壓不下降蓄電池組沒有脫離系統7放電時電流不受控制請確認內外部電流傳感器選擇正確8放電電流故障空氣斷路器未合上、放電電終版未接或電池容量太小，放電電流不足9過溫故障確認放電儀的擺放，注意通風及熱量流向10上電后，合上空開就有電流可能放電電路燒壞，需要返廠。11數據存不進去機器重啟，不要在放電過程中進行內部存儲和外部存儲的切換操作聲明本公司將適時對測試儀進行技術性能的改進和完善。同時，本說明書隨著產品的升級改進，局部可能會有所變動。如有變更，恕不另行通知。單位名稱：青島天正華意電氣設備有限公司稅號：788839J公司地址：青島平度市李園街道辦事處平安路2號電 ???話：

保定蓄電池充放電測試儀A蓄電池放電測試儀通過內置電子負載對電池組實際進行放電。滿足電壓等級（220V）的電池組放電測試。測試儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電等優點。本儀器采用當前先進的測試技術原理，在新技術、新器件、新材料、新工藝的研究應用上取得了一系列突破，是根據有關測試與維護規程要求所設計，對蓄電池進行性能檢測的專業測試儀器。該儀器放電功率大，體積小，重量輕，上位機數據管理軟件功能齊全，大大減少了蓄電池日常測試維護的工作量。為電池和UPS電源維護提供科學的檢測手段減少企業成本，降低維護人員勞動強度，為電池和UPS電源維護提供科學的檢測手段。1.2 主要功能特點?產品采用定制鎳鉻合金電阻器作為負載源。低阻值；能實現更大電流的放電，定制型外觀使功率密度更高。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程更穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程更可靠。?智能芯片控制。放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估。智能計算放電容量與放電小時率之間的轉換，實現電池容量狀態評估效果。

<保定>天正華意電氣設備有限公司 保定蓄電池放電檢測儀工廠直營

保定蓄電池充放電測試儀技術參數產品型號TH-220/08充放電檢測方式蓄電池脫離系統放電電流0~80A放電電流精度（分辨率0.1A精度1A）充電電流0~80A充電電流精度（分辨率0.1A精度1A）放電總電壓180~280V放電壓精度（分辨率10mV精度0.1V）充電總電壓190~300V充電電壓精度（分辨率10mV精度0.1V）充放電單體電壓0.500V~16.00V（分辨率1mV精度10mV）充放電時間0~99小時59分單體電池數根據實際情況配置（可關閉單體電壓監測功能）冷卻方式強制風冷式放電負載合金電阻能（性佳顯示方式7寸彩色觸摸液晶顯示器供應電源AC:220V/380V搬運方式雙手提把設計警報產生及措施測試線極性接反；測試放電電流超過或低于設定值；電壓高于或低于設定值；溫度異常；風扇故障等。儀表能自動報警并停止放電顯示及打印項目放電電壓、放電電流、放電時間、放電容量等設定及實測項目的動態資料顯示及打印
