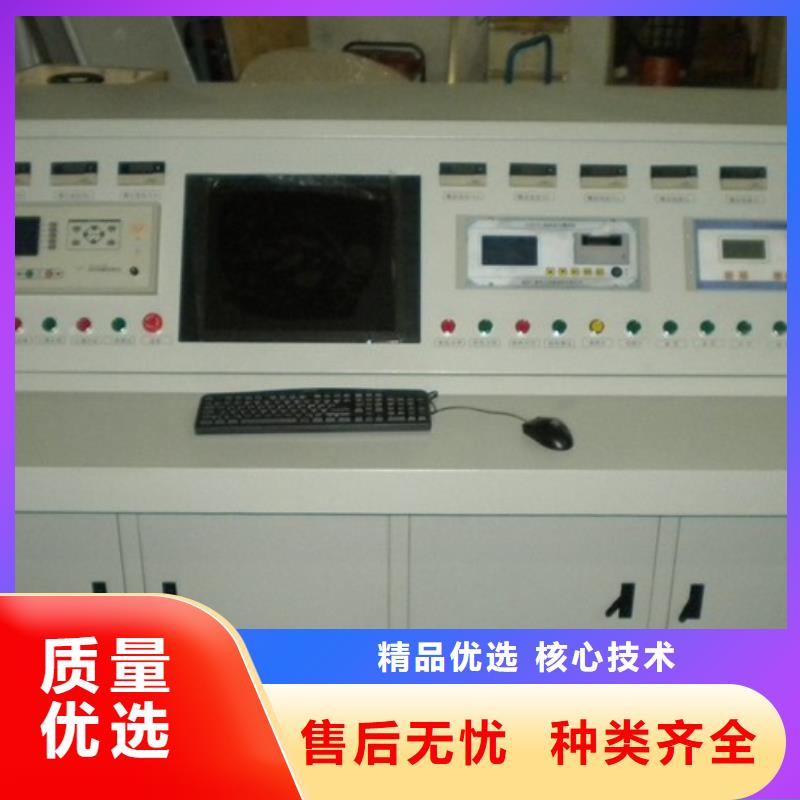

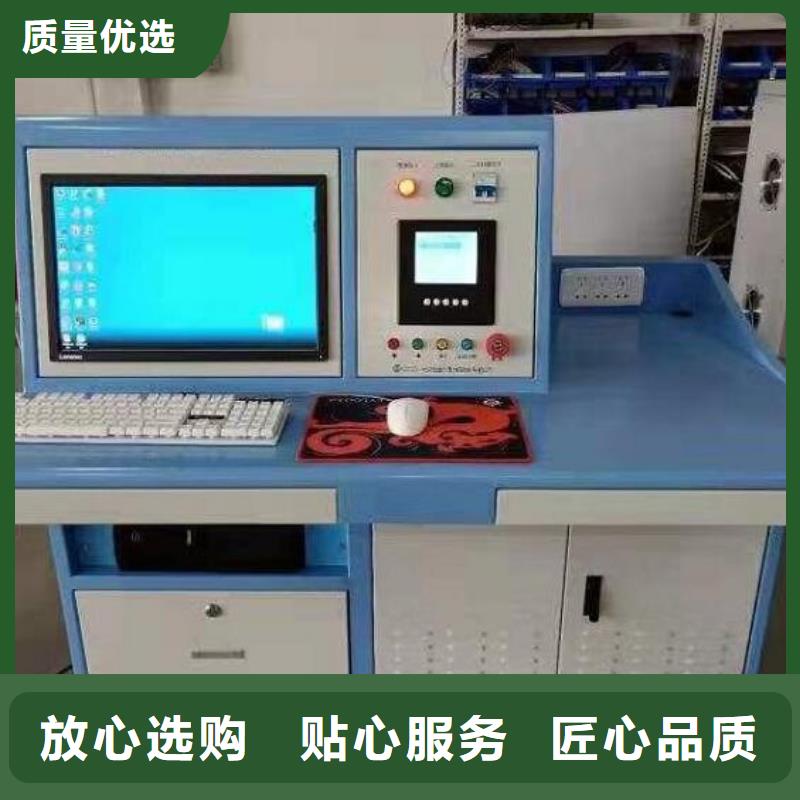

保定交流電機綜合試驗臺

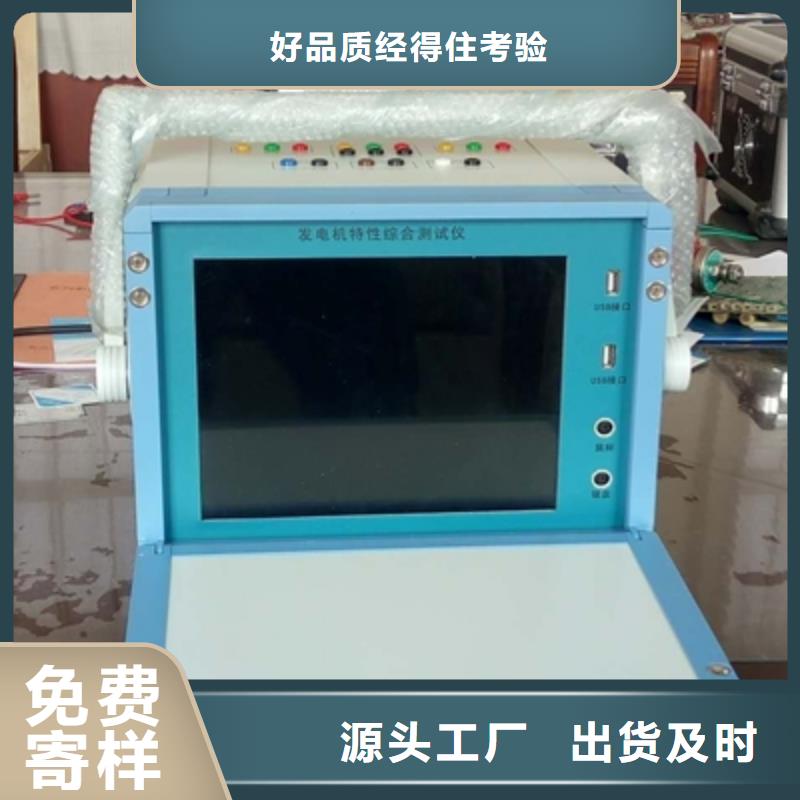

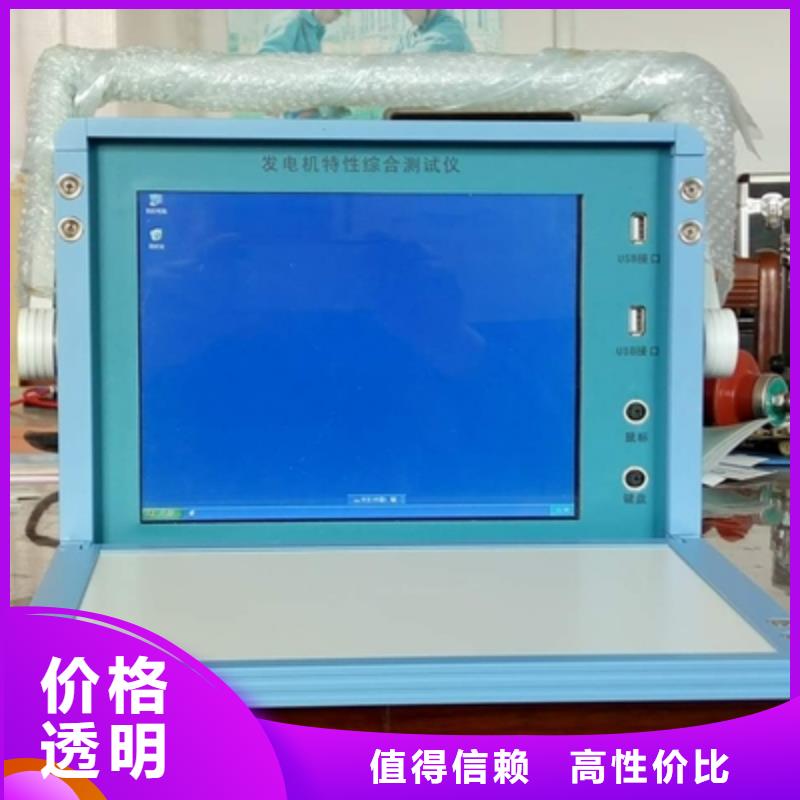

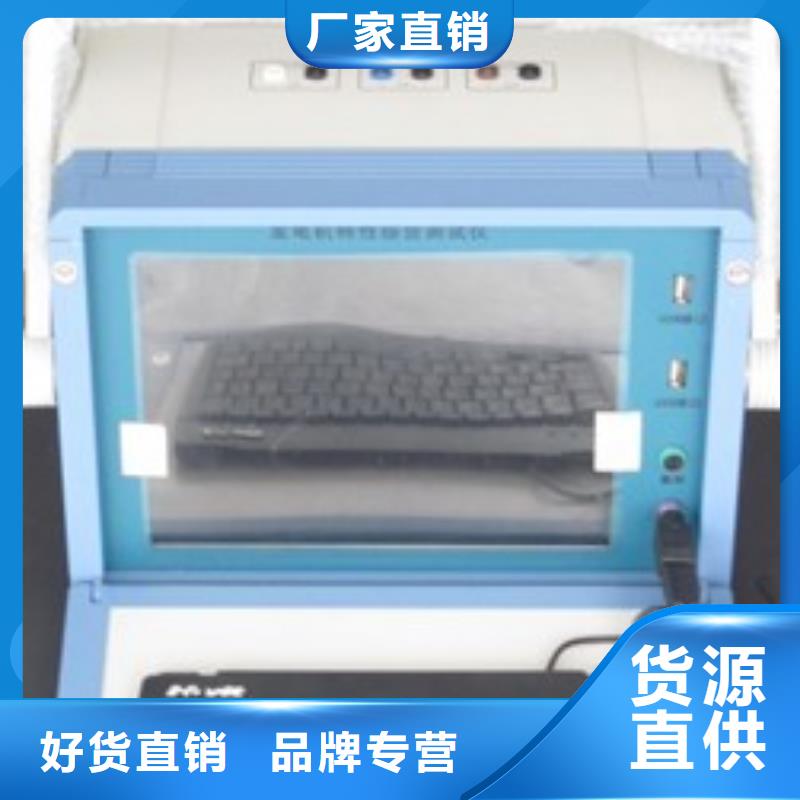

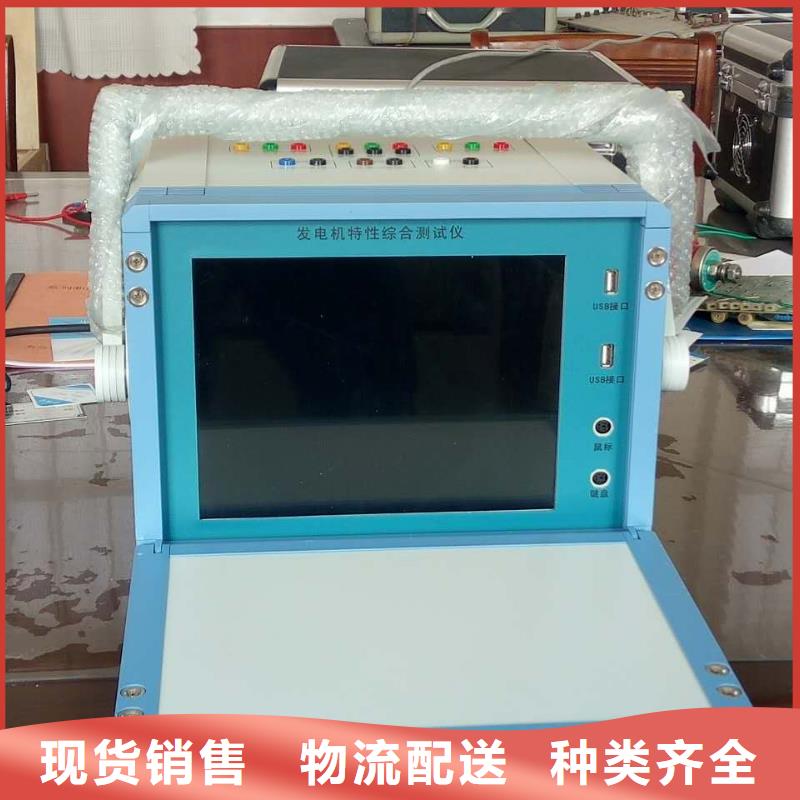

保定發電機特性綜合測試儀技術性能 1、12路信號的接入特性0∽150V交流電壓 3 組 （定子二次電壓）0∽750V交流電壓3 組 勵磁機定子二次電壓）0∽10mA交流電流3 組（定子二次電流經鉗式電流傳感器）0∽±75mV直流電壓2 組發電機轉子電流）0∽±1000V直流電壓1 組（發電機轉子電壓）2、精度：12路信號精度 0.5級 A/D采樣12位，速率125kHz3、響應時間：≤20ms4、2個USB接口：數據導出使用5、啟動方式：手動；自動6、電源：AC220±10％7、儀器外型：300×220×3008、儀器重量：5kg四、測試準備信號接入是在儀器的蓋板上。接線端子布局及定義如下圖①：發電機定子電壓接入端子。②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。③：主勵磁機定子電壓接入端子。④：發電機轉子電壓接入端子。⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。儀器后面板上的接地端子通過連線接入系統地。五、建立（選擇）測試信息 在檢查完發電機、勵磁機信號線接入信號的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開測試儀器的電源。在計算機桌面上用鼠標雙擊《發電機測試》，運行系統軟件，在測試界面的菜單欄中選擇選項→選擇機組，會出現以下畫面：

<保定>天正華意電氣設備有限公司

保定發電機特性綜合測試儀諧波分析程序諧波分析程序只針對交流正弦信號有效，將待分析的曲線的一至兩個完整周期的信號置于示波器窗口（請勿選擇過多的信號周期，否則會造成分析的分辨率下降）如圖22所示。當選擇好完整的信號周期后，按照圖19所示選擇對應的數據分析通道，儀器自動計算出該信號的總諧波含量以及各次諧波含量，分析結果展示如圖23所示。生成WORD文檔按鈕能將當前展示窗口中的所有數據轉換成WORD報告。圖23諧波分析結果展示3.15 圖形編輯程序所有采集的試驗數據和信號組合運算后的數據組成的示波器圖形都可以進行圖形編輯，點擊圖形編輯后當前窗口中的示波器圖形會被導入至圖形編輯器如圖24所示。圖24 圖形編輯圖形編輯項目包括添加文字標識，修改文字標識，刪除文字標識，改變圖形背景和顏色，改變當前坐標系顯示。其中添加文字標識后，儀器提示用戶設置文字的內容和大小，標識會被自動放置在示波器中心，用戶通過鼠標拖動改變標識的位置。當用鼠標單擊某一標識后該標識被選中，用戶可以對選中的標識進行屬性修改和刪除操作，標識設置窗口如圖25所示。圖25 標識設置當某一坐標系被選中時該坐標系會被顯示，否則坐標系將不會顯示在圖形中，坐標系顯示的順序和示波器是完全一致的。選擇彩色圖形后則編輯器中當前圖形的背景色變成白色，用戶可以通過顏色選擇設置某一曲線的顏色，通過切換曲線選擇改變當前的操作曲線。選擇黑白圖形后則編輯器中顯示背景為白色，曲線為黑色

保定交流電機綜合試驗臺 <保定>天正華意電氣設備有限公司

保定發電機特性綜合測試儀技術性能 1、12路信號的接入特性0∽150V交流電壓 3 組 （定子二次電壓）0∽750V交流電壓3 組 勵磁機定子二次電壓）0∽10mA交流電流3 組（定子二次電流經鉗式電流傳感器）0∽±75mV直流電壓2 組發電機轉子電流）0∽±1000V直流電壓1 組（發電機轉子電壓）2、精度：12路信號精度 0.5級 A/D采樣12位，速率125kHz3、響應時間：≤20ms4、2個USB接口：數據導出使用5、啟動方式：手動；自動6、電源：AC220±10％7、儀器外型：300×220×3008、儀器重量：5kg四、測試準備信號接入是在儀器的蓋板上。接線端子布局及定義如下圖①：發電機定子電壓接入端子。②：發電機定子電流和主勵磁機定子電流復用端子。該信號通過隨機提供的鉗式電流傳感器接入，不能將定子二次電流直接接入。③：主勵磁機定子電壓接入端子。④：發電機轉子電壓接入端子。⑤：發電機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。⑥：主勵磁機轉子電流接入端子。該信號是通過分流器接入的直流75mV信號。對于Uf、If、Ilf三個信號一定要注意正負方向。不用的直流參數通道用短路線短接。用鉗式電流傳感器卡在發電機（或主勵磁機）定子的二次電流接線上，按照不同相Ia、Ib 、Ic將鉗子的引線分別接在Ia、Ib、Ic信號接口上。儀器后面板上的接地端子通過連線接入系統地。五、建立（選擇）測試信息 在檢查完發電機、勵磁機信號線接入信號的相應通道中，并確保接線準確無誤后，接入鍵盤、鼠標，打開測試儀器的電源。在計算機桌面上用鼠標雙擊《發電機測試》，運行系統軟件，在測試界面的菜單欄中選擇選項→選擇機組，會出現以下畫面：

保定發電機特性綜合測試儀第三種“特級管理”:高級別的管理權限， 可以使用測試程序提供的除了與系統調試有關的全部功能。與“普通管理”權限比較:①可以進入權限設置窗口對“基本使用”、“普通管理”、“特級管理”3種權限進行設置，但是不能對 “權限全開”這一級別進行設置。②可以設定匝間判斷方式。第四種“權限全開”:級別的管理權限，可以使用測試程序提供的全部功能包括系統調試功能。1.“更改權限”:點擊后彈出權限變更窗口(如圖5.5)，在此窗口中添入相應權限的用戶名和密碼回車或點擊“確定”后如果正確則更改為此用戶名與密碼所對應的權限。此時測試界面左上角標題會顯示當前的使用權限(如圖5.6)。2.“權限設定”: 點擊后彈出使用權限設定窗口(如圖5.7)。此窗口中可以對用戶使用權限進行修改、添加、刪除操作，下面進行逐一介紹:①修改權限:在窗口左側權限列表框中選擇要修改的權限項目，在“用戶名”與“密碼”文本框中會顯示當前選中的項目，“權限等級”中顯示當前權限等級。修改完成后點擊“保存修改”則完成此次修改操作。②添加權限:如果想要重新增加使用權限時點擊“添加權限”，左側權限列表框中會添加一條空的記錄，在右側文本框輸入用戶名、密碼在選擇框中選擇相應的權限等級后點擊“保存修改”后添加完成。③刪除權限:在窗口左側權限列表框中選擇要刪除的權限項目，點擊“刪除權限”在彈出的詢問窗口中確認即可刪除此項目。

保定交流電機綜合試驗臺 <保定>天正華意電氣設備有限公司

保定發電機特性綜合測試儀用戶手冊版本號：V1.0.0 手冊內容有可能因技術升級或修正錯漏而變更，恕不另行通知。 若認為本手冊部分內容闡述不清，希望您能致電給我們，在此先行表示感謝。沒有本公司書面同意，本手冊的全部或部分內容不得抄襲、改編、或以任何形式的出版、傳播。質量保證 本公司保證所制造的新品儀器均經過嚴格的質量確認，并保證完全符合本手冊所給出的規范和特性，同時保證在出廠一年內，如有發現產品的制造瑕疵或器件故障，本公司負責免費給予修復。但是如果用戶有自行更改電路、功能，或未按照規范操作而發生異常狀況，本公司不提供免費保修服務，視實際狀況收取維修費用。在一年的保修期內，請將故障儀器送回本公司維修中心，本公司會予以及時、妥善修護。

保定發電機特性綜合測試儀技術要點記錄方式3.1.1 故障記錄格式當錄波儀監測到接入?yún)⒘康臓顟B(tài)滿足啟動判據時，即開始按用戶設定的記錄格式記錄模擬量波形、模擬量有效值、開關量狀態。為了減小故障記錄，模擬量波形可以采用分段記錄。記錄內容如下圖：故障記錄的三種數據（模擬量波形、模擬量有效值、開關量狀態）采用不同的記錄格式（故障前、后記錄長度，對于波形還有段、第二段的長度和第二段記錄頻率）。Fw1：波形段記錄頻率，使用錄波儀當前采樣頻率。Fw2：波形第二段記錄頻率，用戶設置。波形第二段為可選項。Fe：有效值（含派生量）記錄頻率，固定為1點/20ms。Fd：開關量記錄頻率，使用錄波儀當前采樣頻率。錄波儀采用循環方式管理故障記錄。故障啟動后，錄波儀本地機生成一個新的記錄，如果此時存儲空間不足，錄波儀本地機會刪除舊的一個故障記錄，然后保存新記錄。錄波儀本地機能夠保存的記錄數目，取決于故障記錄的大小，而故障記錄的大小由記錄格式?jīng)Q定。3.1.2 長時記錄長時記錄能夠連續不間斷地對所有通道進行穩態記錄，模擬有效值記錄間隔20ms～10s，模擬量波形的記錄頻率1～10kHz，開關量通道的狀態可設置。裝置可設置保存長時記錄數據的記錄天數，具體天數參照記錄文件的所占內存及總內存量的算法，由用戶參照后自主設定，記錄列表每次加載到儀器存儲器上的容量不超過500MB。長時記錄每5分鐘形成一個長時記錄文件，文件名默認的格式為“試驗地點-日期 時間-長時記錄.ltr”，用戶也可以自定義文件名。 記錄所有模擬通道的模擬量有效值和所有開關量通道的狀態值，帶有時標。該記錄功能可以投入或退出。詳見“5.6 長時記錄”。3.2模擬量啟動參數運行中，錄波儀監測模擬量（含派生量）的狀態，模擬量的突變、過量、欠量，可以啟動故障記錄。設置表格中，每個模擬量對應有“突變啟動值”、“過量啟動值”、“欠量啟動值”3欄，如 果欄為空，則禁止了該通道的該種啟動方式。3種方式的寫入值的含義如下：3.2.1 突變啟動值假設某通道模擬量的“突變啟動值”一欄，寫入了值Hm。如上圖，如果模擬量有效值有一個大于等于Hm的階躍（正或負），錄波儀將啟動故障記錄，并把T0作為故障零點。其中階躍時間T必須小于等于60ms，即錄波儀不把緩變的模擬量有效值變化認作突變。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀當選擇人工啟動方式時，可在試驗開始前倒數讀秒5、4、3、2、1，當讀到2時點擊試驗界面上的啟動按鈕，系統開始自動記錄試驗數據。當選擇自動啟動方式后，點擊啟動按鈕，系統測量參數在0.1秒的變化量，當達到設定值時，系統開始記錄數據，并適當保留采樣前的一些數據，便于分析。當試驗記錄完成后，點擊試驗完成按鍵，并點擊菜單中文件→保存數據。在進行發電機空載、短路試驗時，縱坐標和橫坐標的取值范圍是按試驗時，試驗值與對應額定值的比值來大致選取。比如：縱坐標選用1.3，則表示縱坐標顯示的值為定子電壓（或電流）額定值的1.3倍；同樣橫坐標也是這樣表示的。在進行發電機滅磁、零起、10％階躍試驗時，縱坐標的取值范圍是按試驗時，試驗值與對應額定值的比值來大致選取。橫坐標的取值是按試驗的持續時間大致取值。七、數據分析調入波形 選擇好要做試驗的機組后，如果是分析已做過的試驗數據，在試驗界面的菜單中選擇文件→打開數據，在數據列表中選擇要分析的試驗數據。選擇后，可連續點擊過程重現鍵，試驗曲線會依次畫出；也可直接點擊任務→顯示曲線。對比波形 當您需要對比分析同一機組的不同次試驗數據時，可在菜單中任務→曲線對比，在數據列表中選擇要對比的試驗數據。錄入數據 當您需要記錄該機組的歷史數據時，在試驗界面的菜單中選擇文件→錄入數據，這時軟件會提示您選擇所要錄入的試驗類型，在選擇完畢后，繼續選擇所要錄入的參數、數據量、日期等，在數據編輯欄中添入試驗數據，退出。編輯數據 當您錄入完數據后，可通過調入波形查看所錄入數據的正確性，如果曲線的走勢與以前的試驗曲線不符，則在錄入數據時有誤，這時可通過編輯數據來修正。方法如下，在試驗界面的菜單中選擇文件→編輯數據，這時則會出現數據編輯欄，改正錄入有誤的數據，保存、退出。飽和系數 你也可在試驗界面的菜單中選擇分析→飽和系數（短路比）來分析發電機空載時的飽和系數，也可分析發動機的短路比（短路比計算時，要選擇同一機組的空載數據和短路數據）。對于發電機短路比的計算，需要選擇同一次試驗的空載數據和短路數據，系統會自動計算出短路比。對于發電機飽和系數的計算，需要選擇試驗曲線起始階段合適的兩點，便于系統依此斜率來計算飽和系數。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀 以下為三相電機三個繞組自比被測試定子三相繞組波形黃色（A-B相）、綠色（B-C相）及粉色（C-A相）重疊顯示在一起，計算機自動比較其差值及面積差值，確定線包匝間與否。4、工頻耐壓和泄漏電流測量該項目之前，同樣需要測量本底泄漏電流，再將相同的工頻高壓加到被試電機繞組與外殼之間及相與相之間、并測量產生的泄漏電流，扣除本底后作為結果顯示，并根據設定的上下限值自動判斷合格與否。按下停止按鈕結束本次測試。工頻耐壓測試：三相對地。工頻電壓及泄漏電流采用數字式儀表5、堵轉測試電機在靜止情況下，給電機接線端突加一參數設定值附近的低電壓（根據電機額定電壓不同則堵轉電壓也不同，一般為額定電壓的1/4，堵轉電壓用50-170V），電機將由靜止啟動并且加速，測試系統在電機啟動之前或在極低轉速下測量加到電機端的電壓、通過的線電流、有功功率及電源頻率，并根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動切換到空運轉狀態。6、空運轉此項目不進行數據測試及顯示，可多路同時進行通電運轉，時間到可轉入空載測試。7、空載測試被試電機在空運轉狀態下連續運轉至損耗穩定后，自動將測量回路依次切入正在做空運轉的電機線路上，測取該臺電機空載下的電壓、電流、功率、頻率，根據標準參數中規定的電壓值對所測數據進行線性修正，計算功率因數和電流不平衡度，所有數據均顯示于屏幕，根據標準參數自動判斷合格與否。完成上述內容后，電機自動斷電。堵轉及空載采用型 高精度數字測試儀外形如下：

保定交流電機綜合試驗臺 <保定>天正華意電氣設備有限公司

保定發電機特性綜合測試儀參數統計在左邊的快捷工具欄中選擇參數統計，儀器會展示當前示波器時間窗口中模擬信號的平均值，值，小值，以及它們的時間位置，開關量跳變次數，以及它們首次跳變的時間位置。展示結果如圖15所示。6）自動坐標在左邊快捷工具欄中有一個自動坐標選項，此選項的作用是保持當前的時間窗口不變，自動調整曲線的Y坐標值，使所有的曲線都能以合適的大小顯示在當前窗口中7） 應用至模板儀器處于非運行狀態時，點擊應用至模板則當前示波器的設置參數會被自動保存至當前試驗的模板參數中，下次再次啟動試驗時會以當前坐標為模板進行初始化設置。8）單線的放大，縮小，上移，下移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，然后通過放大，縮小，上移和下移可以調整該曲線的Y軸大小和位置圖16 雙線統計9） 單線的平移在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊曲線平移，則用戶在示波器中按下鼠標（或觸摸屏壓下），然后移動鼠標，曲線會在屏幕上移動與鼠標等值的Y軸距離。10） 曲線的雙線統計在示波器的右邊模板點擊單線選擇，確定需要操作的曲線，點擊開啟雙線統計，則示波器中會出現紅色和藍色的兩條曲線，并且示波器中會給出該曲線劃定時間區間內的平均值，值，值時間，小值，小值時間，兩根定位線的時間差DT，數值差DV，數值時間變化率DV/DT，以及藍色曲線對應的T2時間和數值V2. 在進行雙線統計分析時，紅色曲線T1所對應的數值全部在示波器中的文本框中更新。雙線統計圖形

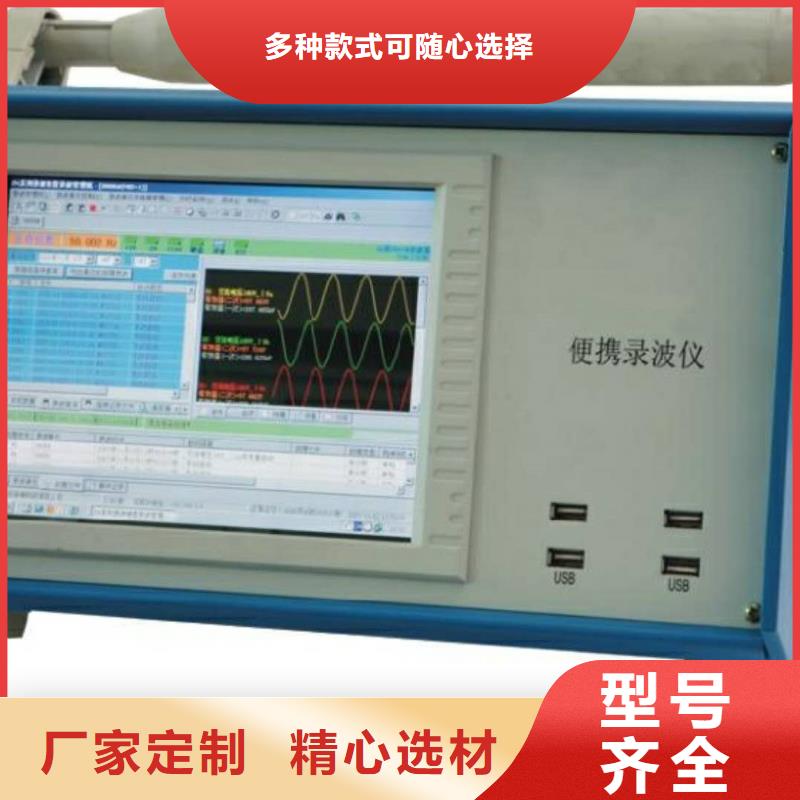

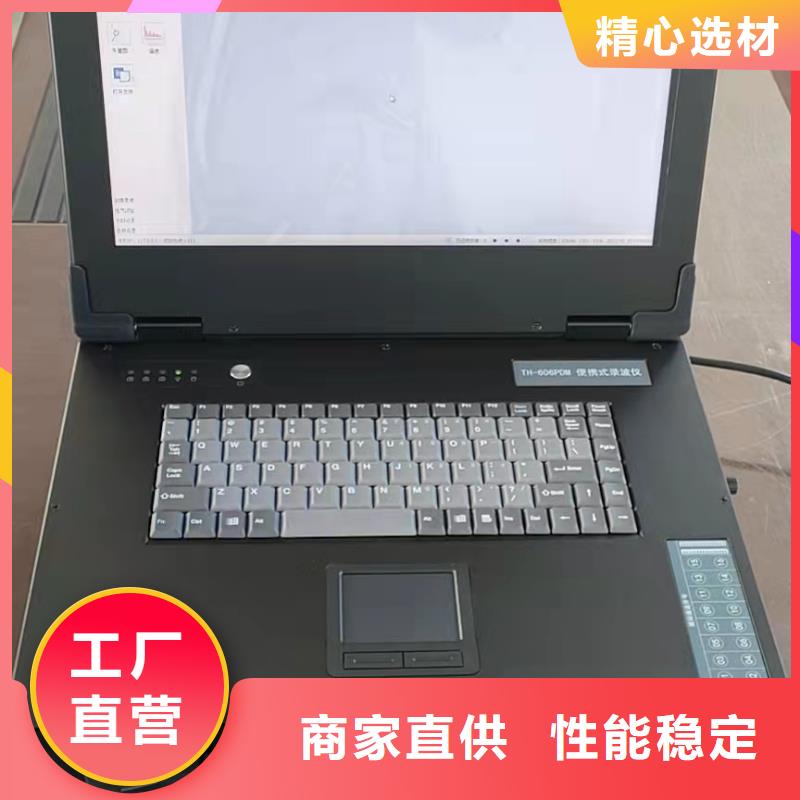

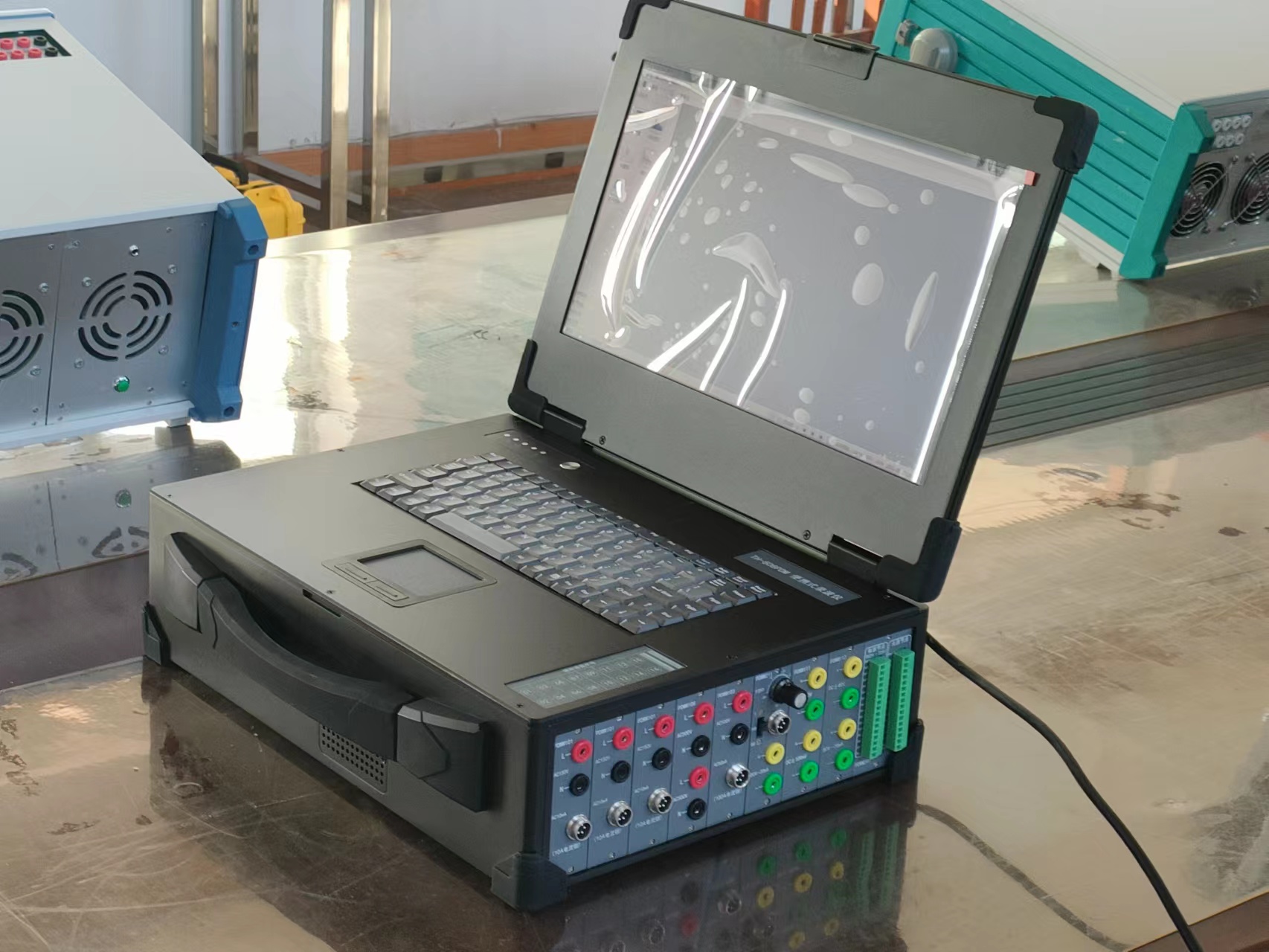

保定發電機特性綜合測試儀錄波儀是集成了故障錄波、電氣試驗、綜合電力監測功能的便攜式儀器，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。錄波儀是本產品系列的第4代版本，采用QT編制的全新軟件界面，實現了錄波、試驗、監測的功能集成，增加了部分電氣試驗項目，并著重強化長時錄波功能。配套的上位機軟件，具備與錄波儀相同的軟件界面，可經由局域網與錄波儀連接，實現儀器功能的遠程擴展，具備與錄波儀本機基本相同的功能，包括監測、錄波、試驗、設置等等。錄波儀主要功能包括：故障錄波：按預定義的故障判據監測實時信號，在出現故障時啟動波形錄制，同時通知上位機。此功能可用于電力系統關鍵設備的運行監測，用于故障的捕捉、診斷。實時監測：錄波儀接入了16路開關量、32路模擬量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、零序、負序等）。模擬量波形可實時傳輸至上位機。長時錄波：長時間連續記錄模擬量、開關量波形。長可記錄31天，可選采樣頻率為10kHz。發電機總啟動電氣試驗：可以完成新機組或大修后的電氣試驗項目，提高了測量精度和數據處理能力，實現電氣試驗的自動化。試驗項目包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀在設置頁面中，可以選擇窗口顯示的參量（32路模擬量，24路派生量，16路開關量）。?在此頁面下可以進行“模擬量錄制選擇”，“開關量錄制選擇”的勾選以及“記錄間隔”的設置。?記錄文件項可將記錄文件存到指定的一個文本文件中，啟動自動記錄功能，程序按設定的記錄間隔周期地記錄參量值。?無論是否啟動自動記錄功能，點擊“記錄當前數據”按鈕，用戶都可以隨時記錄一點數。當前數據將被記錄在記事本文件中，記錄總點數顯示在窗口上方的“已記錄數據”的顯示框內，此點數的記錄只限本次“實時列表”頁面的已記錄數數據的點數，關閉當前頁面“已記錄數據”的數量將置零。?點擊“打開記錄文檔”將顯示記錄參量值的數據內容，在記事本文件中可以對記錄的數據進行保存/打印等操作。5.3.2 實時波形點擊“在線監測/實時波形”進入“實時波形”頁面，如圖9所示：圖9?參量列表：分成波形、有效值、開關量狀態，列出當前的數據文件對應的參量列表，單擊參量名前的圖標可以在子窗口中繪制/隱藏該參量。?統計窗口：分成波形、有效值、開關量狀態，列出當前前的子窗口（數據窗口）的數據文件對應的參量信息。對于模擬量波形、模擬量有效值，派生量有效值、派生量波形顯示的信息包括名稱、代號、單位等，包括參量的值、小值、光標所在點對應的數值。對于開關量，除名稱、代號外，顯示開關量動作曲線，以及光標所在點的狀態。?改變曲線顏色：單擊參量名稱下方的顏色區，會彈出顏色選擇菜單。?顯示工具條：游標的相關信息在操作欄顯示，其中“頻率”值，即是時間差的倒數。游標的移動方法為鼠標左鍵拖曳。在游標線上雙擊可選擇焦點游標。如果在操作欄上選擇了“鎖定游標”，則在橫軸（時間軸）放大/縮小時，游標保持其原有時間點，此時游標可能被移出畫面。如未選擇“鎖定游標”，則游標相對畫面保持不動。在Y軸（縱軸）方面，曲線有兩種顯示方式：分軸、同軸。分軸：每個參量有獨立的基線、比例值，可以單獨在畫面上縱向移動，可以單獨放大、縮小。基線在畫面以點劃線表示，與曲線顏色一致。同軸：所有參量使用統一的縱軸坐標（標幺制或有名值），零點、比例值是一致的。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀僅單調上升過程的試驗：對于單向特性試驗，只有上升一個階段，試驗步驟與單調上升、下降類特性類試驗的試驗步驟中的A階段一樣，當曲線達到點，即可按“結束”按鈕結束試驗。對于發電機空載、短路試驗，應注意：1.建議在滅磁開關合閘后再點擊“開始”按鈕，以避開合閘沖擊。如果此前想觀察參量值，可以打開實時參量列表。2.應在試驗前規劃好要記錄的穩態點。在試驗中，程序操作者應與勵磁操作者全程配合，在穩態點做充分停頓，以記錄準確的穩態值。3.在試驗的點，程序操作者應與勵磁操作者應相互確認，以免錯過。?擬合曲線在試驗結束后，點擊擬合曲線/原始曲線按鈕，程序用記錄于穩定點表格中的穩態點數據繪制擬合曲線；一般而言，上升和下降（如果有）階段各自標定的穩態點數不應超過10個，超出10個后，對于繪制光順的擬合曲線并沒有幫助。擬合曲線 原始曲線5.5.4 頻率特性試驗由用戶選擇橫軸及縱軸參量，此試驗可繪制選定參量的信號值與頻率的關系曲線。點擊試驗“開始”，試驗開始繪制曲線，直至手動點擊“停止”，試驗則停止繪制曲線。?試驗設置由“電氣試驗/頻率特性”進入試驗，彈出“啟動頻率特性試驗”設置頁面，如圖29所示：圖29在設置對話框，用戶選擇要記錄的“幅值”參量、“頻率”參量。同時需設定橫軸的“起點”“終點”。試驗設置完成后，點擊“確定”即進入試驗畫面。注意：1.“幅值”參量選擇：縱軸多可選擇6個模擬量參量。2.設定橫軸的“起點”“終點”時，起點應小于終點。?試驗窗口頻率特性試驗頁面

保定發電機特性綜合測試儀系數表校正如果發現某個通道的數據與校正表的數據有差別，可點擊軟件運行后的《選項》菜單中的“系數表”，通過更改通道系數來校正通道。比如：發現If通道或Ilf通道的值偏小，假如測量值為800A，校正值為1000A，用校正值/測量值1000/800＝1.25，與該通道系數相乘，得到的值添入該通道系數欄中。原通道系數為1，乘得到的比值1.25，1×1.25＝1.25，用1.25替換原通道系數1。同樣，如果發現Vab或Ia的測量值與校正值有偏差，可用（校正值/測量值）得到的值與該通道系數相乘，得到的值替換原系數。比如Vab的測量值為1000V，校正值為800 V，用校正值/測量值800/1000＝0.8，與該通道系數（150）相乘（0.8×150＝120），用得到的值120替換原通道系數150。在通道系數校正之后，點擊右上角的確定按鈕。九、注意事項1、在進行發電機空載和短路試驗時，在每個測試點上需停留10多秒鐘，以保證測試的準確性，尤其是在曲線的下降階段。圖A 在測試點上未停留足夠時間造成的畸點。圖 B 正常測量圖形2、直流通道在不使用時，用短路線短接。3、接線完畢后，一定要檢查是否接好，尤其是電流二次量。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

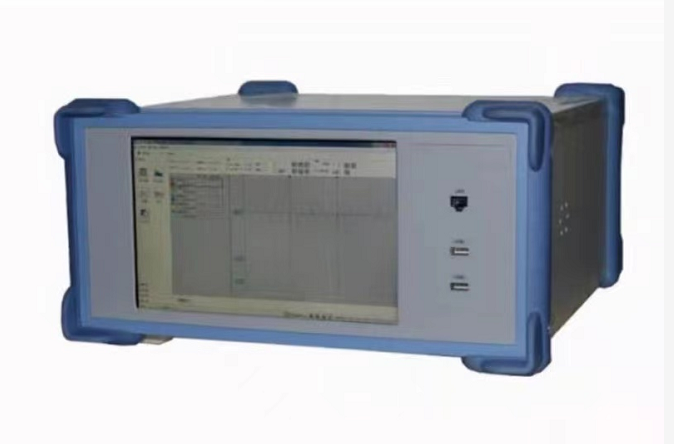

保定發電機特性綜合測試儀技術特點便攜式故障錄波儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。錄波儀提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、32路模擬量。錄波儀實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀滅磁時間常數 對于發電機滅磁時間常數的計算，需要選擇試驗曲線起始點，即曲線上開始下降的那一點，用對話框中基點提示框中的箭頭來選取，同時觀察曲線上十字叉的走向和對話框中基點值的變化，系統會自動計算出起始點到0.368處的滅磁時間超調量δ 對于發電機零起、階躍試驗的分析計算，需要選擇試驗曲線起始點和穩定后的位置點，系統會自動給出超調量δ，調整時間t。對于10％階躍試驗，還要告訴系統具體試驗類型，如果是－10％階躍，則選取對話框中的負10％階躍。波動次數要求用戶根據波形的分析變化來填入，而非系統自動填入。對于系統給出的數據錄入功能，使用時要注意，對于同一機組同一次檢修后的不同試驗類型，在時間的輸入上要有間隔區別，那怕是分鐘上的區別也可以，防止不同試驗數據沖消。本系統還有數據編輯功能（數據編輯功能的使用是防止用戶在數據輸入時的疏忽，以備修改使用）、數據打印以及波形打印功能，其操作很方便，每一步都有相應提示，這里不再贅述。對于試驗參數的變比，如果是通過PT、CT 得到的二次量或通過直流分流器得到的75mV量，則在變比中填入一次量值，系統會自動得到變比值，如發電機定子電壓Uab一次到二次的PT標稱值為10500/100，則在變比中直接填入10500。如果是將直流勵磁機（發電機轉子）的電壓Uf直接接入，變比添1。如果是交流勵磁機定子電壓Uabf直接接入，則變比填100。

保定發電機特性綜合測試儀技術性能4.1 整機精度1.0級4.2 電壓輸入范圍：2~600V鉗型電流互感器輸入范圍：鉗表0.2~350A4.3 相位測量范圍：0~359.9°4.4 工作電源；兩節1.5V 電池4.5 環境溫度：-20℃~ ＋55℃4.6 絕緣：a、電壓、電流輸入端對機殼的絕緣電阻≥100MΩb、工作電源輸入端對外殼之間承受工頻2KV（有效值）歷時1分鐘試驗。4.7 體積：長×高×寬 220×30×60（mm） 重量：0.2kg五、面板說明5.1 面板布置圖〔見附表1〕UA(紅)為電壓輸入回路火線端鈕UN(黑)為零線端鈕。鉗形互感器正面為電流流入方向L1。5.2 鍵盤說明5.2.1 【OFF】、【ON】鍵，當指向【ON】時，儀器開機；當指向【OFF】時關機。5.2.2【HOLD】鍵：當界面為測量參數時，按【HOLD】鍵可以鎖定該界面不再刷新，此時界面右上角出現“H”。5.2.3【F1】、【F2】、【F3】：儀器操作鍵。具體操作方法如下：①當界面上邊沒有任何提示，則默認為【F1】鍵為返回鍵，【F2】鍵為向下翻頁鍵，【F3】鍵為確認鍵。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科遠公司電話 3320108按【F3】鍵可以進入主菜單② 當界面顯示如下時，各鍵則代表它下面的提示。此時，按【F2】鍵↓，可以向下循環選擇進入子菜單，按【F1】鍵、可以返回上一級菜單，按【F3】鍵進入到所選中的功能菜單。【返回】 【↓】 【確認】參數設置參數測量電表校驗【返回】【確認】C T變比波形分析相位分析③背光燈鍵：在任何界面下，長按【F2】可以打開背光燈。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀概述多功能電參數現場分析儀是通過在線檢測單相/三相電能表、計量裝置的綜合誤差從而初步判斷該裝置是否存在故障，并能準確找出故障點的綜合檢測儀器。該產品保留鉗型萬用表的外形，增加了多種電力系統專用功能，體積小，功能齊全，使用更方便。在使用本儀表前，請仔細閱讀使用說明書并請注意有關工作準則。二、工作準則使用注意事項2.1 當儀表或測試表筆外觀破損時，請不要使用。2.2 儀表只有和所配備的測試表筆一起使用才符合標準的要求。2.3 手握鉗表測量時，應將手指放在表身的護環后面。2.4 當屏幕顯示時，表示低電量，請及早更換電池，避免錯誤讀數。2.5 當長時間不使用時，請將電池取下，并避免存放于高溫高濕的地方。三、功能及特點3.1 電流回路測量均由高精度鉗型電流互感器完成。3.2 在線校驗單相電能表(帶CT或不帶CT)電表誤差。3.3 可在線用實測電能的瓦秒法檢測高壓和低壓單/三相電能表(帶CT或不帶CT)基本誤差及綜合誤差。3.4 在不停電，不改變計量回路接線的情況下檢測出計量裝的各種故障。3.5 測量電壓、電流、功率、相角、功率因數、頻率等多種電參量。3.6 實時測量低壓計量裝置的CT變比。3.7 顯示單三相相量圖，方便查找現場接線錯誤。3.8 可顯示電壓、電流的波形圖，方便進行1-24次諧波分析。3.9 體積小、重量輕，操作簡單。3.10 手動校驗單項電能表誤差，無需手動開關，使用確認功能鍵即可完成。3.11 使用中文液晶顯示，界面友好操作方便。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀模擬通道類型錄波儀將模擬通道定義為4種類型，即交流信號、直流信號、轉速、4～20mA信號。每個類型各有不同的計算方法。交流信號：用RMS（均方根）算法計算有效值。當外接互感器（如PT、CT）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如15KV/100V、12kA/5A。直流信號：采用20ms平均值計算有效值。當外接互感器（分流器）時，變比一次/變比二次分別對應互感器的標稱一次值/二次值，例如1500A/75mV。轉速：轉速通道處理并提取轉速信號的過零點信息，根據過零點計算轉速、功角等參量。轉速信號的變比是極對數的含義。詳見5.7.1。4～20mA信號：與直流信號同樣是采用20ms平均值計算有效值。當外接變送器時，4mA對應值、20mA對應值分別輸入變送器4mA、20mA對應的一次值。2.4 開關量通道標配為外接8路無源節點（通道內部輸出＋24V）8路有源節點（有源節點外部電壓：DC12V～220V）。也可根據用戶要求配置有源節點的電壓范圍。同步采樣開關量通道多可配置32路。2.5 派生量錄波儀多可設置24路派生量，各類型的準確度如表3所示。派生量的具體種類及設置參見“5.3.1 派生量”。

<保定>天正華意電氣設備有限公司 保定交流電機綜合試驗臺

保定發電機特性綜合測試儀技術特點便攜式故障錄波儀是以DSP、嵌入式Qt操作系統為核心，采用三層體系結構，實現了數據采集、處理、傳輸、存儲、分析功能可視化的便攜式裝置。基于DSP的先進數據處理能力，錄波儀實現全數字模擬信號濾波，可以根據用戶需要，靈活地采用不同的采樣頻率，為100K/S，可用于暫態電氣信號的錄制分析。采用先進工控內核，結合嵌入式Qt操作系統，優良的跨平臺特性，、可靠地實現數據高級處理、傳輸、存儲、顯示功能，使人機界面流暢完美。錄波儀提供遠程機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。遠程機通過局域網與錄波儀連接，實現遠程控制、數據共享、電氣試驗等功能。錄波儀主要功能包括：故障錄波：按用戶預先定義的故障判據，錄波儀實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知遠程機，錄制的數據保存在存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。實時監測：錄波儀接入了16路開關量、32路模擬量。錄波儀實時計算模擬量有效值，派生量值（頻率、有功、無功、零序、負序等），并可實時計算諧波、矢量圖。所有以上數據，包括開關量狀態、模擬量波形都可以實時顯示。有效值、開關量可以實時傳輸給遠程機。發電機總啟動電氣試驗：錄波儀可以方便實現任意二組參量的X-Y特性試驗，可做曲線擬合。也可以替代振子示波器，錄制任選的模擬量有效值。功能覆蓋發電機空載試驗、短路試驗等，以及勵磁調節器階躍試驗、滅磁試驗、零起升壓試驗、頻率特性試驗等。錄波儀進行電氣試驗，可提高試驗效率、測量精度和數據處理能力，實現電氣試驗的自動化。長時記錄：裝置實現了長時不間斷地記錄全部模擬量有效值及波形和開關量狀態的長時記錄穩態數據，為大范圍、長過程、發展性故障的研究和分析提供了可靠的數據來源。穩態、暫態記錄時間、采樣頻率可靈活設定；暫態數據可無縫嵌入穩態數據中，從而實現了穩態、動態、暫態數據的統一分析。錄波儀可用于電力系統或其他行業的關鍵設備的在線監測；也可作為便攜式儀器，用于各種工業設備的故障的監錄、分析；或利用其數據處理計算能力，作為數據源，向其他系統提供實時數據。
