保定相位伏安表．主要用途2.1 測量分析公用電網供到用戶端的交流電能質量，其測量分析：頻率偏差、電壓偏差、電壓波動和閃變、三相電壓允許不平衡度、電網諧波。2.2 應用小波變換測量分析非平穩時變信號的諧波。2.3 測量分析各種用電設備在不同運行狀態下對公用電網電能質量。2.3 負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、視在功率、頻率、相位等電力參數的變化趨勢。2.4 電力設備調整及運行過程動態監視，幫助用戶解決電力設備調整及投運過程中出現的問題。2.5 測試分析電力系統中斷路器動作、變壓器過熱、電機燒毀、自動裝置誤動作等故障原因。2.6 測試分析電力系統中無功補償及濾波裝置動態參數并對其功能和技術指標作出定量評價。2.7 便攜式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使電能質量分析儀可廣泛地應用于輸配電、電力電子、電機拖動等領域。3．主要功能及特點3.1 可靠電壓輸入采用高電壓隔離模塊(2000V、響應時間≤2μS)，電流輸入采用交電流鉗(0～50KHz0～5Arms)使輸入信號和測量系統隔離。這樣不僅使電能質量分析儀在使用上、可靠和方便，而且大大提高了抗干擾能力。

保定相位伏安表全部刪除請按“1”鍵，刪除當前單條記錄請按“2”鍵。在“數據管理”界面，單擊“確定”鍵，返回主菜單。圖10 數據管理6.12 數據上傳當需要將儀器保存的數據進行詳細分析時，可以將該數據上傳到PC機，由后臺分析軟件進行分析。數據上傳的基本操作步驟如下：使用隨機附帶的USB通訊線，將儀器連接到電腦上，然后打開儀器電源，單擊“8”按鍵，進入“數據管理”界面。此時電腦上會發現新的U盤硬件，當驅動程序安裝完畢（一般出現在首次儀器與電腦連接時），U盤可以打開后，就可以使用“電能質量分析儀后臺分析軟件”來上傳數據并進行分析了。該軟件的具體操作請參看相關使用說明書。6.13電池充電充電先關閉儀器，把充電器插入儀器的充電插座，另一端接市電AC220V，這時充電器的指示燈為“紅色”，表示正在充電。當指示燈變“綠色”，表示電池充滿。7．注意事項7.1 使用儀器時請按本說明書接線和操作。7.2 測試開始前請輸入正確的設置參數，儀器內部的校正運算都要依賴于輸入的設置參數。7.3 測試菜單項選擇和實際測試項目及接線要一致。7.4 內存多可連續儲存10組測量結果。每組可存儲的數據視磁盤的空間而定。7.5 儀器出現故障，請及時和本公司聯系，不要自行開機拆卸。8．產品保證8.1.本產品自售出之日起一年之內，由于產品質量問題而出現的故障負責免費維修。8.2.本公司對售出儀器終身負責維修，只收成本費。

<保定>天正華意電氣設備有限公司 保定高壓核相器供貨穩定

保定相位伏安表測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。四、電氣符號極其危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。警告！必須嚴格遵守規則，否則造成人身傷害或設備損壞。交流(AC)直流(DC)雙重絕緣五、技術指標1.基本工作條件（1）環境溫度：（23±5）℃（2）環境濕度：（45～75）％ RH（3）被測信號波形：正弦波、β＝0.02（4）被測信號頻率：（50±0.2）Hz（5）被測載流導線在鉗口中的位置：居中（6）測相位頻率相序時和測功率功率因數時電流幅值：1A±0.2A（7）測相位頻率相序時和測功率功率因數時電壓幅值：100V±20V（8）外參比頻率電磁場干擾：應避免2.額定工作條件（1）環境溫度：（-15～＋45）℃（2）環境濕度：（0～90）％ RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β＝0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：

保定相位伏安表使用方便便攜式結構，尺寸小、重量輕、一個人即可攜帶儀器到現場測試；內置高性能鋰電池，無需外接電源。3.3 精度高諧波符合國標A 級儀器要求。對諧波、三相不平衡度、閃變和波動均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。3.4 軟件功能強采用DSP＋ARM＋CPLD 內核，處理速度快，軟件功能豐富，使電能質量分析儀適用于復雜的測試工作和數據處理工作，大大提高了測試效率和水平。3.5 通訊接口諧波測試儀提供USB接口，便于與筆記本電腦進行通訊傳輸數據。3.6 測試參數多系統頻率、電網諧波、三相電壓不平衡度、電壓波動與閃變、電壓偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、基波有功功率、有功功率、基波視在功率、2-52次諧波、真功率因數等全部電能質量五大國標規定的參數。3.7 大容量存儲諧波測試儀內置32MB內存，用戶可以配置不同的保存時間步長，有5秒鐘、15秒鐘、30秒鐘、1分鐘、2分鐘、5分鐘、15分鐘、30分鐘等。4．技術指標4.1 頻率測量測量范圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小于80％F.S.測量誤差: ≤0.02Hz4.2 輸入電壓量程：10-450V4.3 輸入電流量程：10A，其他量程可以根據用戶要求選配4.4 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.4.5 基波電壓和電流之間相位差的測量誤差：≤0.5°4.6 諧波電壓含有率測量誤差：≤0.1％4.7 諧波電流含有率測量誤差：≤0.2％4.8 三相電壓不平衡度誤差：≤0.2％4.9 電壓偏差誤差：≤0.2％4.10 電壓變動誤差：≤0.2％4.11 功率偏差：≤0.5％4.12 閃變誤差：≤0.5％4.13 工作時間：內部電池可以連續工作5小時4.14 外形尺寸（mm）：300×225×135（長×寬×高）4.15 重量：0.5kg5．面板布置說明5.1 電壓輸入：接電壓測試線，具體接線見6.2.1 接線說明；5.2 鉗表輸入：接10A 鉗表，A、B、C 三相一一對應；5.3 電源開關：用于打開或關閉裝置電源。5.4 液晶：顯示數據及波形。5.5 鍵盤。

<保定>天正華意電氣設備有限公司 保定高壓核相器供貨穩定

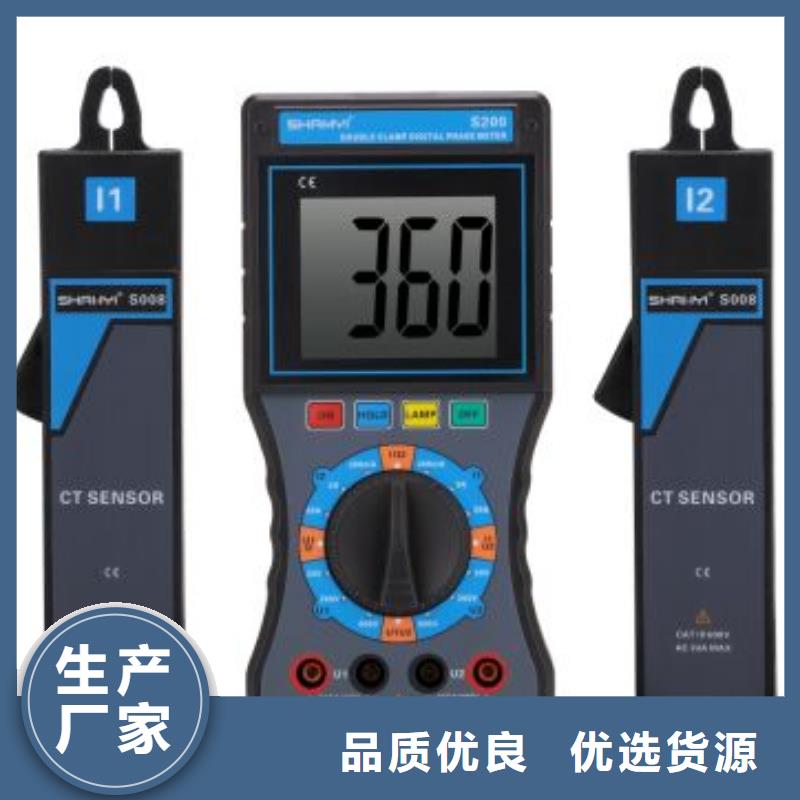

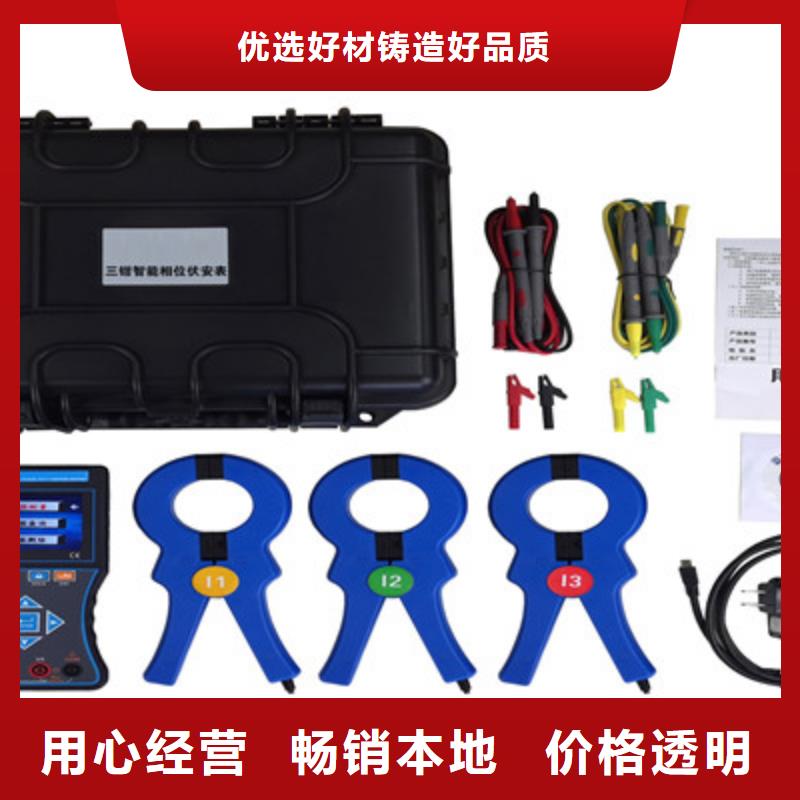

保定相位伏安表自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。一、功能特點1、三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量終繪制出完整的六角圖。2、采用鉗形電流互感器接線，不用斷開電流回路，方便。3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。6、可進行現場被測信號的諧波分析，能分析出2－21次諧波的各次含量，自動計算出總諧波失真度。7、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。8、大容量鋰電池供電，連續工作長達8小時。9、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。10、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。11、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。12、體積小、重量輕，便于現場使用。

<保定>天正華意電氣設備有限公司
保定高壓核相器供貨穩定 <保定>天正華意電氣設備有限公司

保定相位伏安表測量電網頻率和相序。4.小電流5mA測量相位，非常適用于新裝用戶投運后無負荷時檢查接線狀況，儀器測量精度高，測量范圍寬。5.自動判別變壓器繞組、容性和感性負載，并判別三相三線及三相四線錯誤接線。6.數據靜態保存功能，多可保存500組數據。四、電氣符號極其危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。危險！操作者必須嚴格遵守規則，否則有電擊危險，造成人身傷害或傷亡事故。警告！必須嚴格遵守規則，否則造成人身傷害或設備損壞。交流(AC)直流(DC)雙重絕緣五、技術指標1.基本工作條件（1）環境溫度：（23±5）℃（2）環境濕度：（45～75）％ RH（3）被測信號波形：正弦波、β＝0.02（4）被測信號頻率：（50±0.2）Hz（5）被測載流導線在鉗口中的位置：居中（6）測相位頻率相序時和測功率功率因數時電流幅值：1A±0.2A（7）測相位頻率相序時和測功率功率因數時電壓幅值：100V±20V（8）外參比頻率電磁場干擾：應避免2.額定工作條件（1）環境溫度：（-15～＋45）℃（2）環境濕度：（0～90）％ RH（3）海拔高度：小于1500米（4）被測信號波形：正弦波、β＝0.05（5）被測信號頻率：45-65Hz（6）測相位頻率相序時和測功率功率因數時電流幅值：5mA～20A（7）測相位頻率相序時和測功率功率因數時電壓幅值：10V～600V（8）被測載流導線在鉗口中的位置：

<保定>天正華意電氣設備有限公司
<保定>天正華意電氣設備有限公司 保定高壓核相器供貨穩定
<保定>天正華意電氣設備有限公司 保定高壓核相器供貨穩定

保定相位伏安表儀器結構2.1 儀器外形圖主機箱體由改性PP合金注射成型，堅固耐用、耐低溫、防撞擊、不變形、不碎裂；分機采用雙色注塑外殼，手感舒適，方便操作。2.2 主機面板說明主機面板從左到右依次為天線、電壓輸入端的N端、電壓輸入端L端、電流信號輸入端、三個通用無線對時校準口、USB接口、充電器接口、開關，主機屏幕采用全觸摸操作。2.3分機面板說明分機面板頂部自左至右依次為天線、充電口、校準口；分機面板底部依次為電壓輸入端的N端、電壓輸入端的L端、電流信號輸入端。3 儀器技術參數3.1 測試工頻基波頻率范圍： (50±0.2)Hz 3.2 主、分機電壓量程：20V/100V/400V自動切換 基本誤差極限：±（0.3％讀數＋0.2％量程）3.3 電流鉗量程： 200mA/1A/5A 自動切換 基本誤差極限：±（0.5％讀數＋0.5％量程）3.4 相位角度測量范圍：以電壓通道為參考基準，電流滯后于電壓角度0.0°～360. 0° 基本誤差極限：≤±2° 3.5 主機、分機無線傳輸距離及測試相位準確度：空曠條件直接通訊傳輸距離≤1000m，保護間隔帶有屏蔽條件可采用中繼方式通訊傳輸≤1600m，相位誤差極限：≤±5°3.6 顯示速率：單機測量模式、二次負荷：1次 /秒通訊測量模式： 1次/3秒3.7 供電電源：主機42V/4.4AH 分機12V/2000mAH3.8 外形尺寸及重量：主機：270＊180＊200 4kg； 分機：200＊100＊35 0.5kg3.9 絕緣和耐壓： 絕緣電阻：≥1000MΩ(500V) 3.10 工作條件：環境溫度：（0～40）℃ 環境濕度：（20～80）％ RH4 成套配置附件表

<保定>天正華意電氣設備有限公司 保定高壓核相器供貨穩定

保定相位伏安表具體的接線方式判定結果分析表見附件。在此屏中，按下F1鍵將屏幕鎖定（不刷新），再按F2鍵解除鎖定狀態，數據開始刷新。屏幕下一行為提示行，提示可進行的操作。7．聯機通訊界面，圖十、聯機通訊，聯接通訊界面如圖十所示。此功能屏可以將儀器內存中保存的測試記錄上傳到后臺管理計算機。8．波形顯示界面圖十一、波形顯示在此屏中可顯示出當前各個被測模擬量的實際波形，波形實時刷新，能直觀的顯示出被測信號的失真情況（是否畸變、是否截頂），當前顯示為Ua、Ia的波形 用↑↓鍵來切換不同的相別；可切換為B相電壓、電流的波形，C相電壓、電流的波形，A、B、C三相所有的電壓和電流的波形?？梢宰鰹楹唵蔚氖静ㄆ魇褂谩Ｆ聊幌乱恍袨樘崾拘校崾究蛇M行的操作。9．頻譜分析界面圖十二、頻譜分析，頻譜分析界面如圖十二所示。此屏以柱狀圖的形式顯示出A 相電壓、B 相電壓、C 相電壓、A 相電流（用Ia來測試）、B 相電流（用Ib來測試）和C 相電流（用Ic來測試）的諧波含量分布柱狀圖。UA-UB-UC-IA-IB-IC提示當前測量通道（可通過←、→鍵來改變所選通道），縱坐標刻度0％-10％表示各次諧波分量的百分比含量，基波含量始終對應到100％刻度（當所有次數的諧波含量都小于10％時進行放大顯示，即以10％做為滿刻度；當有一項以上的諧波含量大于10％時，以正?？潭蕊@示，即以做為滿刻度），橫坐標的0-30指示的是諧波的次數，右側數值顯示總諧波畸變率THD、有效值和21 次諧波。無失真的信號應顯示次諧波（基波）。

<保定>天正華意電氣設備有限公司 保定高壓核相器供貨穩定

保定相位伏安表在儀器側面，圓孔為充電插座；方孔為USB通訊插座。6．操作方法6.1 工作電源本儀器采用電池供電，無需外部電源，儀器就可以工作。6.2 工作接線（關鍵操作）6.2.1 電壓接線（1）三元件Y 接線方式（三相四線制Y 接法）：用電壓測試線將儀器的UA、UB、UC 和Uo接線端子分別接到現場A、B、C、N三相電壓和零線上。（2）兩元件接線方式（V 接法）：用電壓測試線將儀器的UA 接現場A 相電壓、儀器的UC 接現場C 相電壓、儀器的Uo接現場B相電壓。6.2.2 鉗表接線三只鉗表（10A）對應插入電流輸入插座中，并鎖緊，以保證良好接觸。6.3 開機進入主菜單按照說明書中說明的接線方法進行接線，確認無誤后方可接通電源。打開電源進入主菜單畫面（如圖2）： 2 主菜單用1-8鍵來進入對應的子菜單。如：進入“參數設置”界面，單擊“1”鍵即可。6.4 參數設置進入主菜單，單擊“1”鍵，進入參數設置菜單?！啊保啊睘楣鈽艘苿渔I。序號：為當前儀器數據組的編號，按數字鍵輸入相應數字編號，多為6位。臺站、線路：所要測試的電網臺站、線路編號。

<保定>天正華意電氣設備有限公司

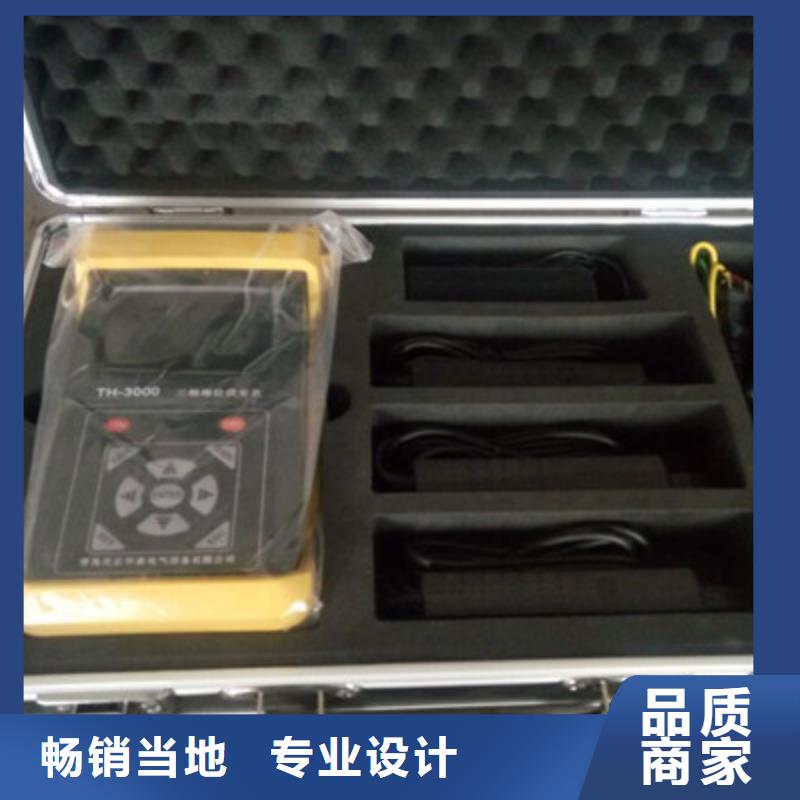

保定相位伏安表自主研發開模的手持式結構，高強度工程塑料，堅固且輕便，使用簡便，大大方便了現場使用，是電力工作者的得力助手。一、功能特點1、三路電壓、三路電流矢量同屏顯示，對于復雜差動保護裝置可采用雙鉗法進行多次測量終繪制出完整的六角圖。2、采用鉗形電流互感器接線，不用斷開電流回路，方便。3、可進行復雜保護裝置的矢量分析，判斷接線是否正確，并給出正確的接線圖以供對比。4、可進行常規電參量測試，同時顯示三相電壓、三相電流、三相有功功率、三相視在功率、三相相位角；并可直讀折算到互感器一次側的電壓幅值、電流的幅值、功率的數值。5、可進行三相三線高壓計量裝置錯誤接線檢查，能對三相三線48種接線進行分析判斷，直接給出分析結果；查處惡意改變計量接線的竊電手段，有效避免電費流失。6、可進行現場被測信號的諧波分析，能分析出2－21次諧波的各次含量，自動計算出總諧波失真度。7、大屏幕、高亮度的彩色液晶顯示，全漢字圖形化菜單及操作提示實現友好的人機對話，硅膠觸摸按鍵使操作更舒適、手感更佳，液晶寬溫、帶亮度調節，適應冬夏各季環境應用。8、大容量鋰電池供電，連續工作長達8小時。9、用戶可隨時將測試的數據以記錄的形式保存下來，以供集中統一管理、備案、查閱，可存儲1000組以上的數據。10、可將保存的記錄上傳到后臺管理計算機，進行綜合分析，評審。11、具備萬年歷、時鐘功能，實時顯示測試工作進行的日期及時間。12、體積小、重量輕，便于現場使用。

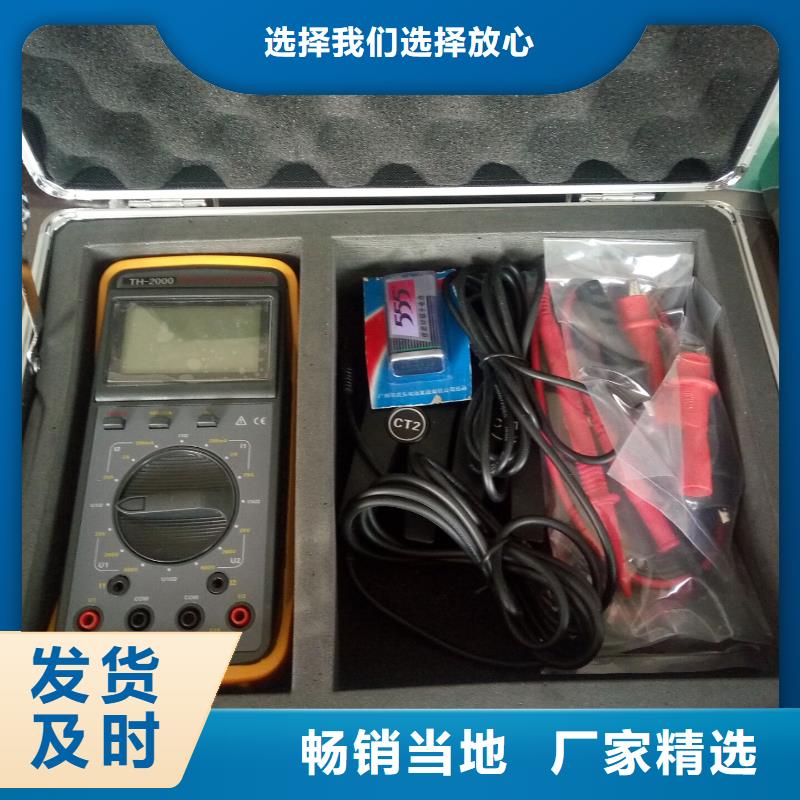

保定相位伏安表任意位置3．一般規格功 能同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。電 源DC3.7V 大容量鋰充電電池 功耗開啟背光燈耗電280mA，電池連續工作5小時以上顯示模式LCD顯示，71×52mm儀表尺寸長寬厚：187＊191＊51mm鉗口尺寸Φ8mm電壓量程AC 0.00V～600V 電流量程AC 0.0mA～20.0A相位量程0.0°～360.0°頻率量程45.00Hz～65.00Hz有功功率量程-12kW～12kW無功功率量程-12kVAR～12kVAR視在功率量程0.0～12kVA功率因數量程-1～＋1電流矢量和0mA～60.0A分辨率電壓：AC 0.01V電流：AC 0.1mA相位：0.1°頻率：0.01Hz有功功率：0.1W無功功率：0.1VAR視在功率：0.1VA功率因數：0.001電流矢量和：1mA相 序正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍檢測速率約2秒/次數據保持測試中按HOLD鍵保持數據，“HOLD”符號顯示數據存儲500組USB接口USB接口，所存數據上傳電腦，便于分析管理數據自動關機開機約15分鐘后，

保定相位伏安表保持數據的同時，儀表自動編號并存儲當前保持的數據，顯示“Save:002”等組別號，儀表多能存儲500組數據，若存儲已滿，顯示“FULL”符號。3．數據查閱、退出在測試模式下按MEM鍵進入數據查閱模式，顯示“Read”符號，從“Save:001”組數據開始查閱，按 ▲ 鍵以步進量為1遞增查閱，長按 ▲ 鍵以步進量為10遞增查閱，按 ▼ 鍵以步進量為1遞減查閱，長按 ▼ 鍵以步進量為10遞減查閱。按← →鍵切換查閱電壓電流和相位、有功功率、無功功率、視在功率、功率因數、頻率、保存的顯示界面。按MEM鍵退出數據查閱模式，返回測試模式。4．數據刪除在數據查閱模式或測試模式下長按 HOLD鍵進入數據刪除選項，按 ← 鍵選擇“YES”按 → 鍵選擇“NO”，選擇后返回測試模式。5．測試顯示模式切換開機后，儀表自動進入電壓、電流測試顯示模式(圖1)；按MODE鍵切換三線三線模式還是三相四線模式，按 ← 鍵和 → 鍵切換進入相位、有功功率、無功功率、視在功率、功率因數、頻率、相序、矢量圖測試顯示模式。其中圖（4、5）三路功率、功率因數是U1I1、U2I2、U3I3的對應功率和功率因數。測試有電，危險！必須由經培訓并取得授權資格的人員操作，操作者必須嚴格遵守規則，否則有電擊的危險，造成人身傷害或設備損壞。危險！不能用于測量超過600V的電壓線路，否則有電擊危險，造成人身傷害或設備損壞。危險！不能用于測量超過20A的線路，可能損壞設備。
