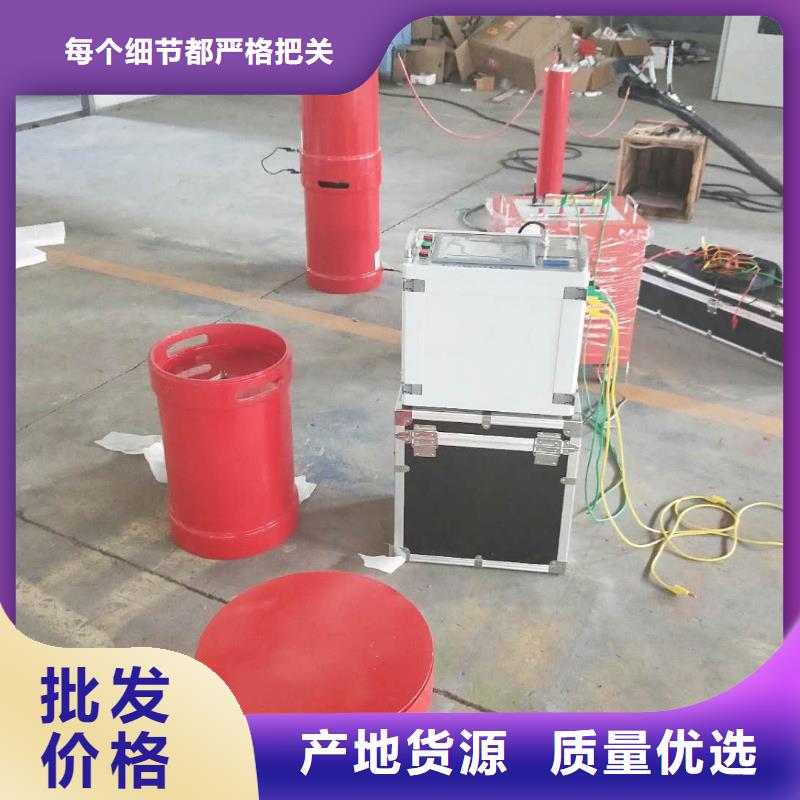

保定變頻串聯諧振耐壓裝置?激勵變變比：試驗時選擇激勵變抽頭電壓與原邊電壓的比值。例如：4kVA/1.5kV/3kV/0.4kV激勵變壓器，當試驗時選擇激勵變抽頭為3kV，這時激勵變比為3/4＝7.5分壓器變比：電容分壓器的分壓比。當分壓器分壓比為1000：1時，就輸入1000；當分壓器分壓比為2000：1時，就輸入2000。當分壓器分壓比是多少時，就輸入多少。注意：如不是配套電容分壓器時，電容分壓器二次電壓不能大于100V，超過100V顯示不出電壓。自動調諧頻率步進：自動試驗時，自動掃頻時的頻率步進。自動試驗時，一定要設置頻率步進，否則自動試驗時不掃頻。頻率步進可設置為2Hz以下，設置高了，找到的諧振點不是 諧振點，試驗電壓有可能升不上去。電路電感，電路電容：當知道回路中電感，電容時，可設置此項，如不知道也可不設置，設置其中任意一項時，文檔管理中記錄數據可顯示出另外一項的值，如不設置，就不顯示此兩項。閃絡保護：擊穿時的保護電壓。該值越設小，擊穿保護越靈敏，有時可能誤動作。一般情況下，當設備 電壓小于150kV時，設置為3kV；當設備 電壓小于150~300kV時，設置為5kV；當設備 電壓小于300~500kV時，設置為8kV；當設備 電壓小于500~800kV時，設置為12kV；此值為理論值，可根據現場需要自行設置。

保定變頻串聯諧振耐壓裝置主要部件的技術規范及性能7.1 變頻電源控制箱 性能特點7.1.2.1 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。7.1.2.2 試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

<保定>天正華意電氣設備有限公司 #串并聯諧振耐壓試驗儀保定#-專業廠家

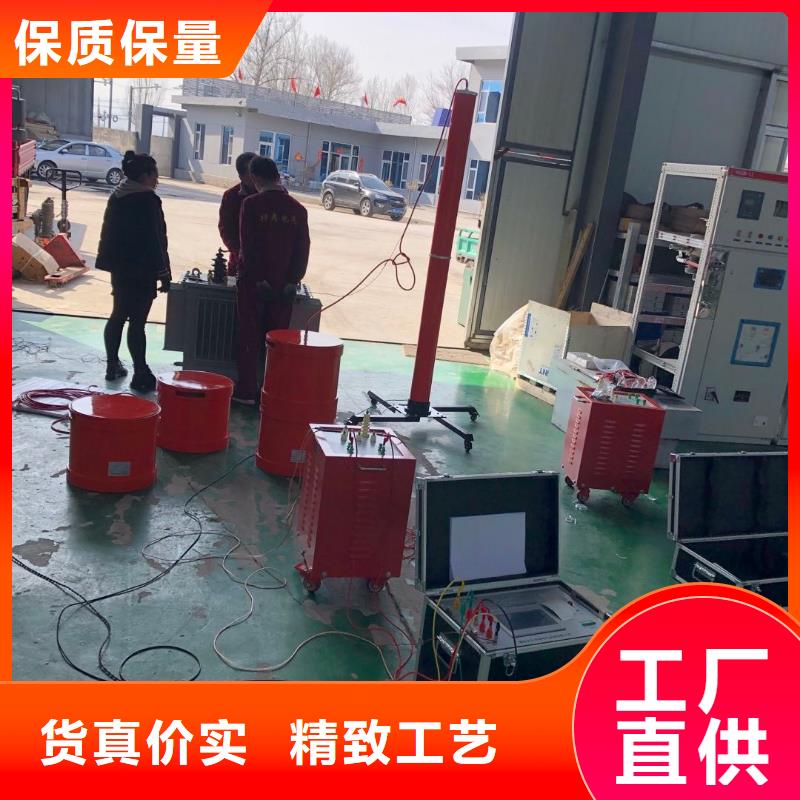

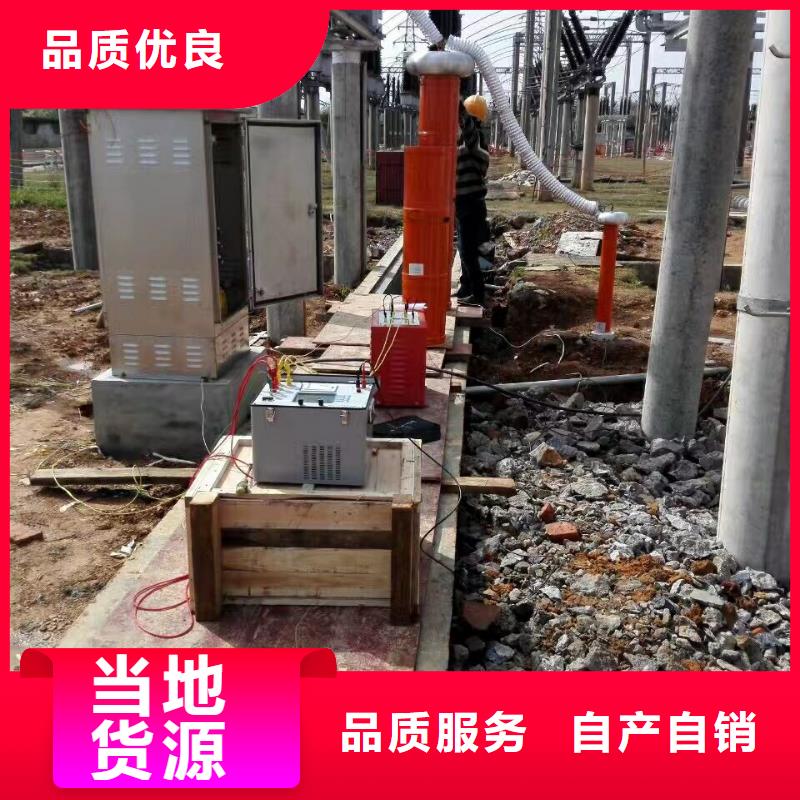

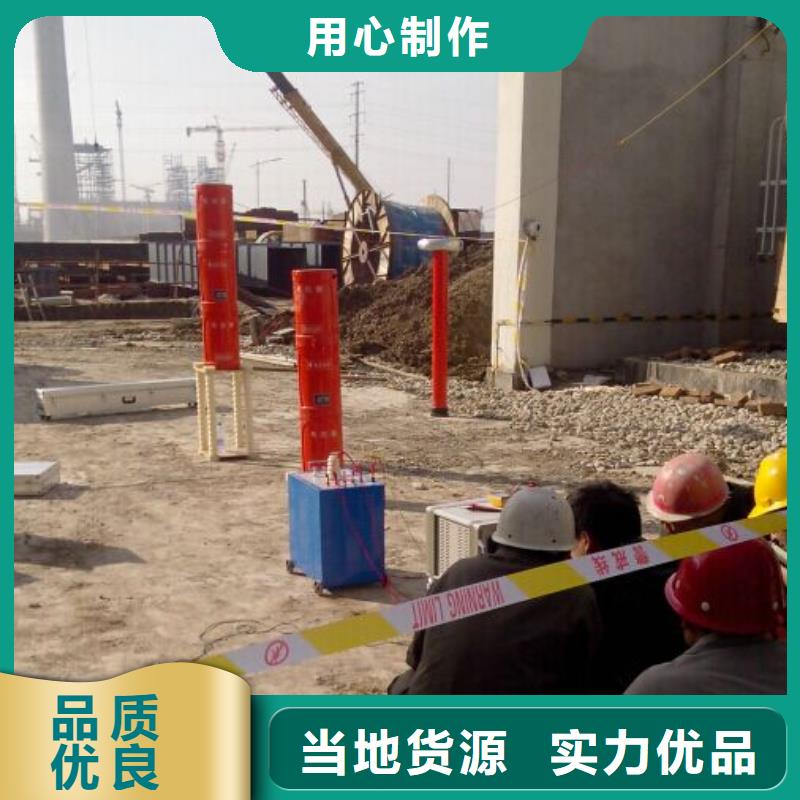

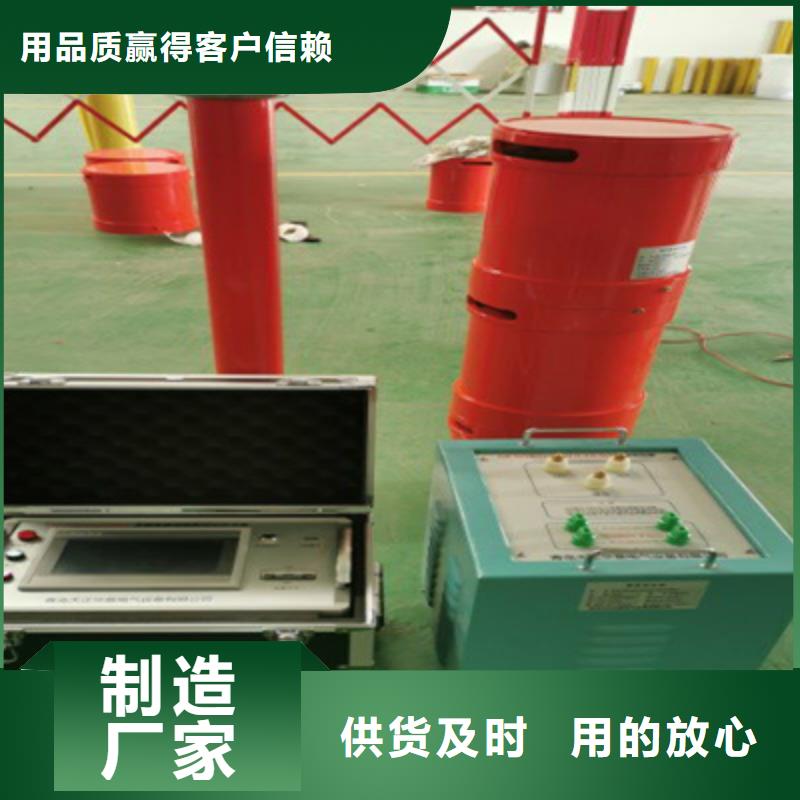

保定變頻串聯諧振耐壓裝置 裝置容量確定滿足300mm2110kV 電纜交流耐壓試驗，長度1km，電容≤0.139uF試驗頻率30~300Hz試驗電壓U≤128kV。頻率取34Hz試驗電流 I＝2πfCU試 ＝2π×34×0.139×10-6×128×103＝3.8A對應電抗器電感量 L＝1/ω2C＝157H設計十節電抗器，將十節電抗器五節串聯二組并聯使用則單節電抗器的參數為54kVA/27kV/2A/63H，裝置總?cè)萘繛?40kVA。驗證：1.滿足120MVA/110kV以下變壓器交流耐壓試驗，電容≤0.02uF試驗頻率45~65Hz試驗電壓U≤160kV。使用電抗器六節串聯，此時電感量為L(zhǎng)＝63＊6＝378H試驗頻率f＝1/2π√LC＝1/(2×3.14×√378×0.02×10-6)＝57.9Hz。試驗電流I＝2πfCU試 ＝2π×57.9×0.02×10-6×160×103＝1.1A。2.滿足300mm210kV 電纜交流耐壓試驗，長度10km，電容≤3.7uF試驗頻率30~300Hz試驗電壓U≤22kV。使用電抗器十節并聯，此時電感量為L(zhǎng)＝63/10＝6.3H試驗頻率f＝1/2π√LC＝1/(2×3.14×√6.3×3.7×10-6)＝32.9Hz。試驗電流I＝2πfCU試 ＝2π×32.9×3.7×10-6×22×103＝16.8A。3.滿足300mm235kV 電纜交流耐壓試驗，長度4km，電容≤0.76uF試驗頻率30~300Hz試驗電壓U≤52kV。使用電抗器二節串聯五組并聯，此時電感量為L(zhǎng)＝63＊2/5＝25H試驗頻率f＝1/2π√LC＝1/(2×3.14×√25×0.76×10-6)＝36.5Hz。試驗電流I＝2πfCU試 ＝2π×36.5×0.76×10-6×52×103＝9A。結論：裝置容量定為540kVA/270kV/27kV，分十節電抗器，電抗器單節為54kVA/27kV/2A/63H，使用電抗器組合能滿足上述被試品的試驗要求。

保定變頻串聯諧振耐壓裝置?開機試驗2.1.開機后，液晶的顯示界面如圖2所示：圖2?自動試驗：自動試驗?zāi)Ｊ剑?手動試驗：全手動試驗?zāi)Ｊ胶桶胱詣?dòng)試驗?zāi)Ｊ剑?參數設置：各種試驗參數的設置；?文件管理：查看和輸出試驗記錄；?參數計算：電感，電容，頻率之間的換算，已知兩個量，可求出第三個 量；2.2.試驗參數設置：在每次試驗前必須正確設置當次試驗是的各種參數！點擊“參數配置”后，液晶的顯示界面如圖3所示。圖3?起始頻率：自動調諧時的開始頻率，下限頻率為20Hz，上限頻率為200Hz。?終止頻率：自動調諧時的結止頻率，下限頻率為200Hz，上限頻率為300Hz，設置"起始頻率"不可高于"終止頻率"。當次試驗時建議采用30Hz～300Hz進行掃描。當已經知道大概頻率范圍時，可以選定在適當?shù)念l率段掃描，以減少試驗時間。?起始電壓：設置調諧時輸出電壓的初此值。1.對Q值較低的試品如發電機、電動機、架空母線，初此值設定為30～40V；2.對Q值較高的試品如電力電纜、變壓器、GIS等，初此值設定為20V。?階段試驗電壓，試驗時間：設置耐壓試驗電壓的值和耐壓時間。1."階段試驗電壓"如沒有分段耐壓試驗只設置階段試驗電壓和階段試驗時間其它階段試驗電壓及時間均設0；2．如需要分段設置時，分別點擊相應的試驗電壓、試驗時間欄即可完成設置；

<保定>天正華意電氣設備有限公司 #串并聯諧振耐壓試驗儀保定#-專業廠家

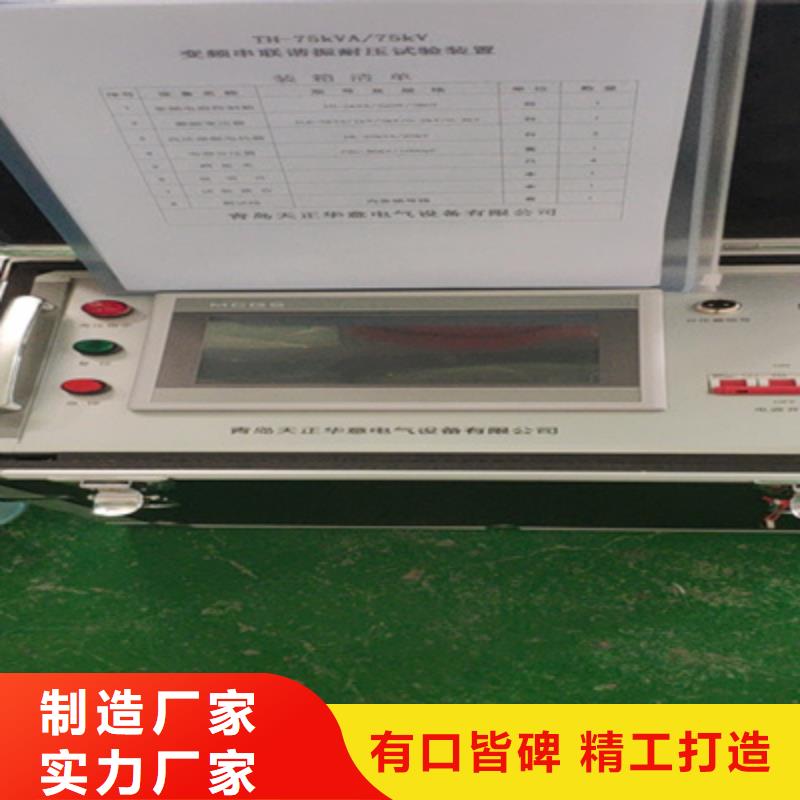

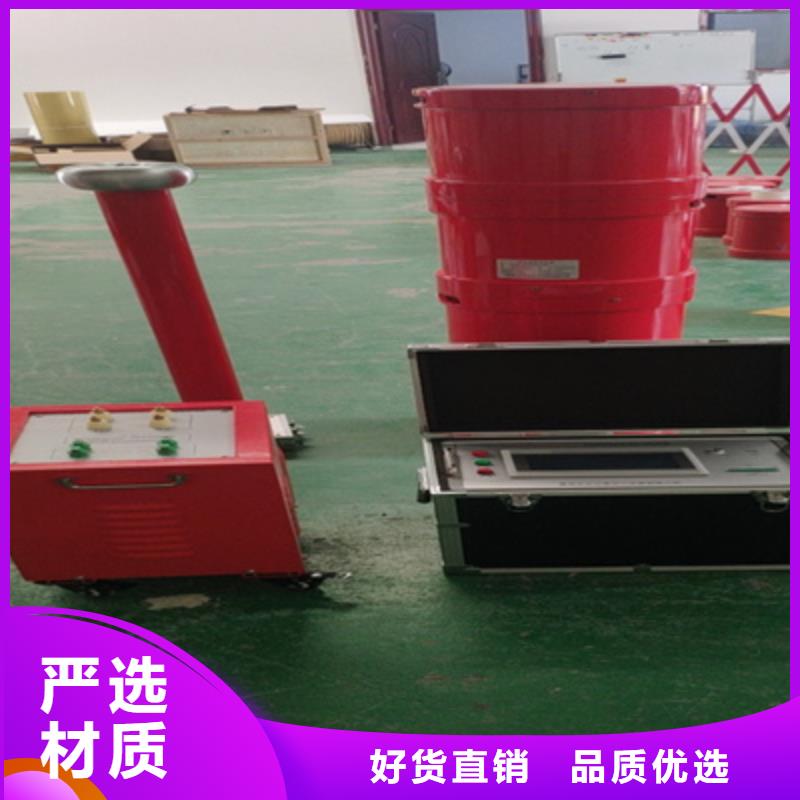

保定變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置設備應用（一）交聯乙烯電纜的交流耐壓1、10kV電纜 300mm2 長度不大于1.5km，試驗電壓為22kV，試驗頻率為30Hz～300Hz（1）電纜長度： 1.5km 截面積： 300mm2 對應的電容量為0.555μF 耐壓試驗值22kV⑵諧振頻率：1/6.28×√20.75×0.555×10-6＝37Hz37Hz下被試電容量時的試驗電流：37×6.28×0.555×10-6×22×103＝2.8A。⑶選擇設備：5kW變頻控制源； 25kV/1A電抗器3臺并聯； 5kVA（1.2kV/3A）勵磁變； 75kV分壓器；試驗時使用關系表設備組合試品 電抗器25kVA/25kV三節 激勵變壓器輸出端選擇滿足10kV/300mm2電纜 (試驗電壓22kV試驗時間5min) 長度500m以下 使用電抗器一節 1.2kV長度500~1000m使用電抗器二節并聯1.2kV長1000~1500m 使用電抗器三節并聯1.2kV滿足100MVA/35kV以下變壓器 (試驗電壓68kV試驗時間1min)使用電抗器三節串聯2.4kV滿足10kV變電站系統 (試驗電壓42kV試驗時間1min) 使用電抗器二節串聯 2.4kV第四章　變頻電源詳細使用介紹觸摸屏變頻電源詳細使用說明1.設備基本說明1.1.電源：將單相220V或三相380V直接與變頻電源的“輸入”連接，當電源為380V時接A，B，C三相，當電源為220V時，接輸入A，C兩相，可以正常使用，但輸出功率減半。

<保定>天正華意電氣設備有限公司
#串并聯諧振耐壓試驗儀保定#-專業廠家 <保定>天正華意電氣設備有限公司

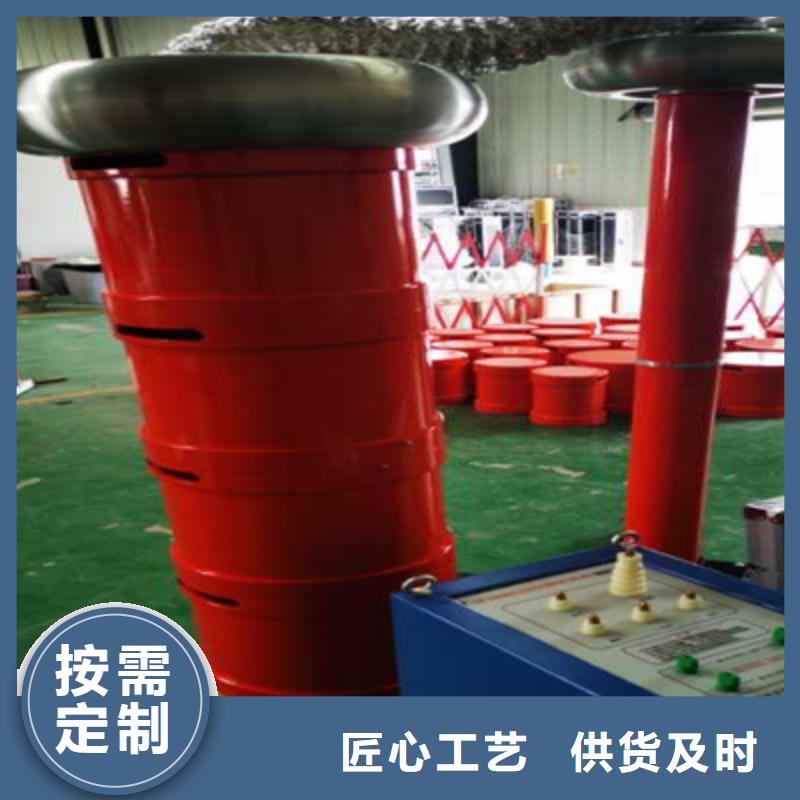

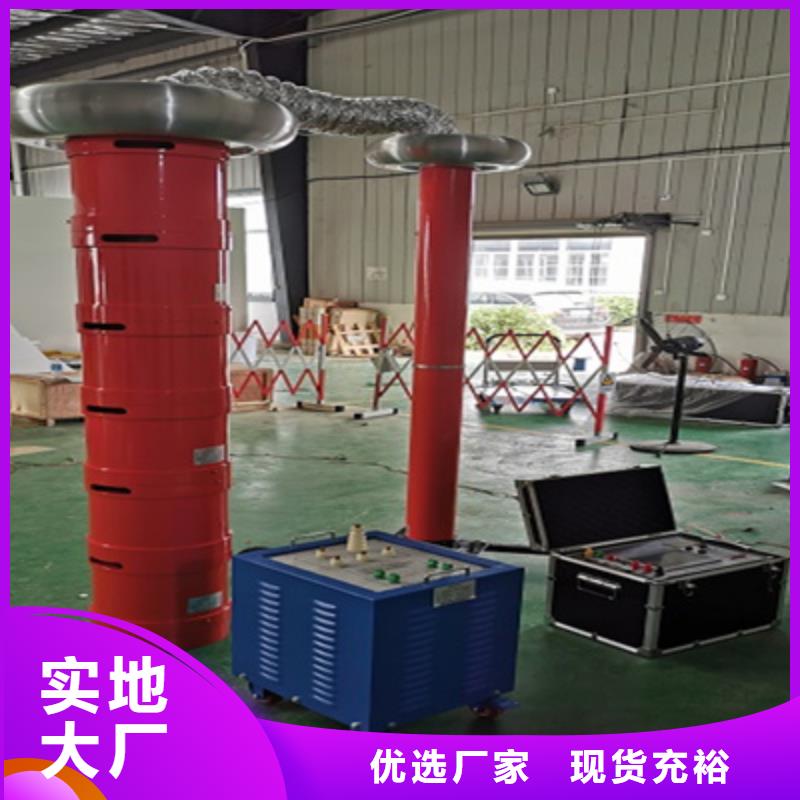

保定變頻串聯諧振耐壓裝置高壓諧振電抗器 DK-54kVA/27kV 10臺7.3.1 技術參數7.3.1.1 額定工作電壓27kV（有效值）7.3.1.2 額定工作電流2A（有效值）7.3.1.3 額定容量 54kVA7.3.1.4 額定電感量： 63H7.3.1.5工作頻率30～300Hz7.3.1.6 0min7.3.1.7 外形尺寸和重φ320×420mm；55kg/臺7.3.2 性能特點7.3.2.1 高壓諧振電抗器采用真空環氧整體澆注，外有憎水層，防潮性能好，絕緣耐熱等級F級，滿足干式電抗器規范要求。7.3.2.2 電抗器為便攜式，體積小，重量輕。7.3.2.3 電抗器配有防渦流絕緣底座，串聯時分組重疊，以降低總體高度減輕勞動強度，增強穩定性。7.4 電容分壓器 FC-270kV/500p1套7.4.1 技術參數7.4.1.1 工作方式： 純電容式7.4.1.2 額定電壓70kV有效值7.4.1.3 額定電容量500pF 7.4.1.4 工作頻率0～300Hz7.4.1.5 測量誤差：＜1.5％7.4.1.6 外形尺寸和重量120×1000mm；10kg(2節)7.4.2 性能特點7.4.2.1 額定電壓下可連續運行1小時。7.4.2.2 在30～300Hz范圍內，其精度和穩定度保持要求不變。7.4.2.3 在20℃、0.4～0.5UN下介損值：≤0.157.4.2.4 分壓比誤差：有效值時≤1.0％，7.4.2.5 高、低壓臂的電容采用一致的介質結構，溫度系數小，角位移小，在30~300H內分壓比不變。7.4.2.6 電壓測量通過專用測試引線引至變頻電源進行測量。

<保定>天正華意電氣設備有限公司
<保定>天正華意電氣設備有限公司 #串并聯諧振耐壓試驗儀保定#-專業廠家
<保定>天正華意電氣設備有限公司 #串并聯諧振耐壓試驗儀保定#-專業廠家

保定變頻串聯諧振耐壓裝置售后服務1)該套設備到貨后，根據供需雙方合同中該套設備調試相關事宜的條款，如有調試需要，供方負責該套設備相關技術人員的現場技術支持服務。指導并協助需方完成該套設備的次現場驗收試驗以及需方相關操作人員的技術培訓。需方驗收合格后，應填寫供方提供的設備《驗收/維修報告》（見附表）作為需方已完成驗收的憑證。2)供方對該套設備實行保修，保修期為出廠之日起一年，保修期內負責該產品（設備主體，不含配線等易耗附件）的免費檢查、零部件更換。3)超過保修期一年的產品供方提供終身維護。一年以上，三年以?xún)?nèi)供方免維修工時費只收取維修成本費用。三年以上則按正常程序計費（維修工時費、材料費、及附加）。4)實行全天候技術響應服務，在接到需要關于該套產品使用過程中出現問題的電話或傳真后8小時內給予技術解決方案。5)如因人為操作不當或不可抗力等因素造成的設備損壞或無法使用則不在此質保范圍。

<保定>天正華意電氣設備有限公司 #串并聯諧振耐壓試驗儀保定#-專業廠家

保定變頻串聯諧振耐壓裝置裝置技術參數 性能特點 參數設置：可對試驗電壓、耐壓時間、試驗?zāi)Ｊ健⒃囼?yàn)電流、等參數進行設置或選擇。試驗?zāi)Ｊ剑菏謩?dòng)試驗?zāi)Ｊ健⒆詣?dòng)試驗?zāi)Ｊ絘、手動試驗?zāi)Ｊ剑壕邆渖龎骸⒄{(diào)諧（含手動、自動）、降壓（手控自動）功能等。b、自動試驗?zāi)Ｊ剑哼M(jìn)入試驗狀態后，自動進行調諧、升壓、計時、降壓、切斷主回路并轉到試驗結果界面。7.1.2.3 保護功能及其信息提示：具備高壓過壓、低壓過流保護，以及失諧保護、零位、放電保護等多重保護功能。7.1.2.4 數據存儲功能：試驗結果保存、回查等。a、試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存200次試驗記錄。b、數據查詢：可將已保存的試驗結果數據顯示到屏幕上。7.1.2.5自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1％。7.1.2.6 調頻范圍設定：調頻范圍可設為20～300Hz。7.1.2.7 過壓保護功能：軟件過壓保護值，豐富的高壓過壓保護功能，更具性，有效保護人身、設備及試品的。7.1.2.8過電流保護：可人工設定過電流保護值；當整套裝置的輸出電流達到保護整定值時，自動切除整套裝置7.1.2.9擊穿保護：具有放電或閃絡保護功能，當高壓側發生對地閃絡時，自動切除整套裝置。不會對試驗設備和人身造成傷害，變頻電源內電子元件不會擊穿7.1.2.10斷電保護：試驗電源斷電后，裝置能快速保護

<保定>天正華意電氣設備有限公司 #串并聯諧振耐壓試驗儀保定#-專業廠家

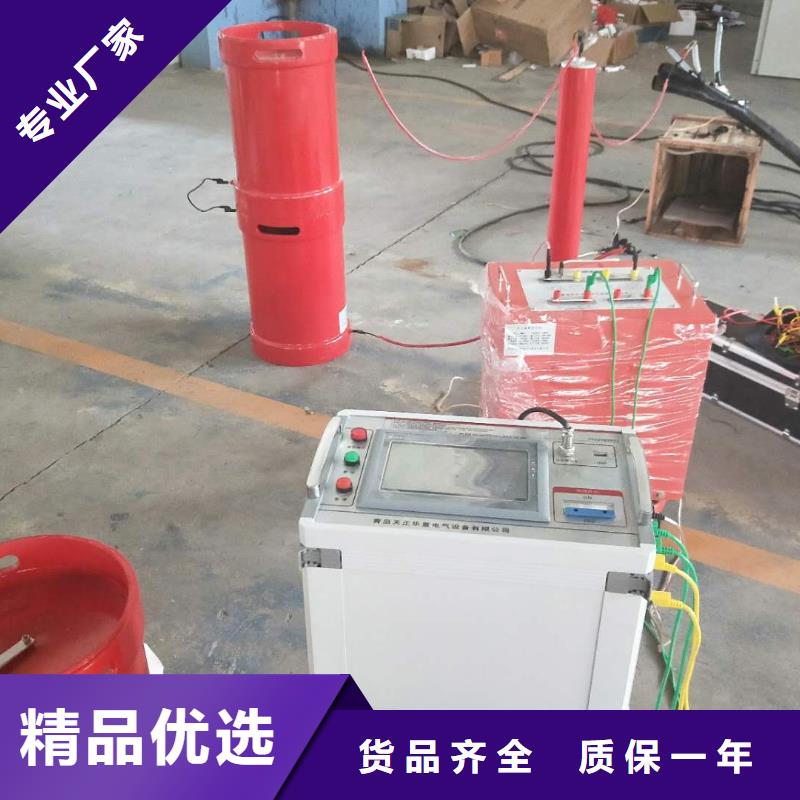

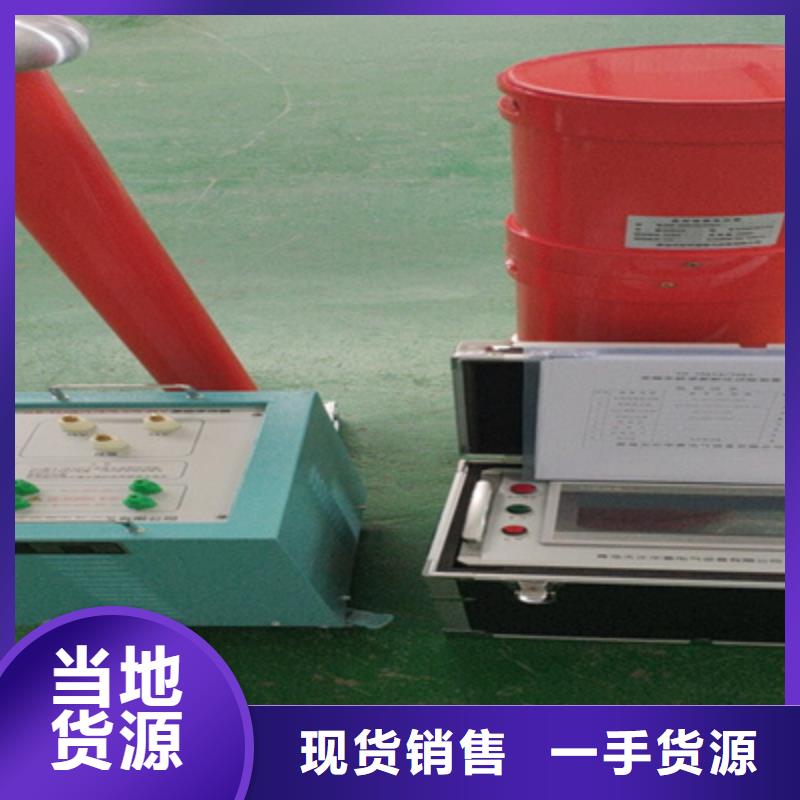

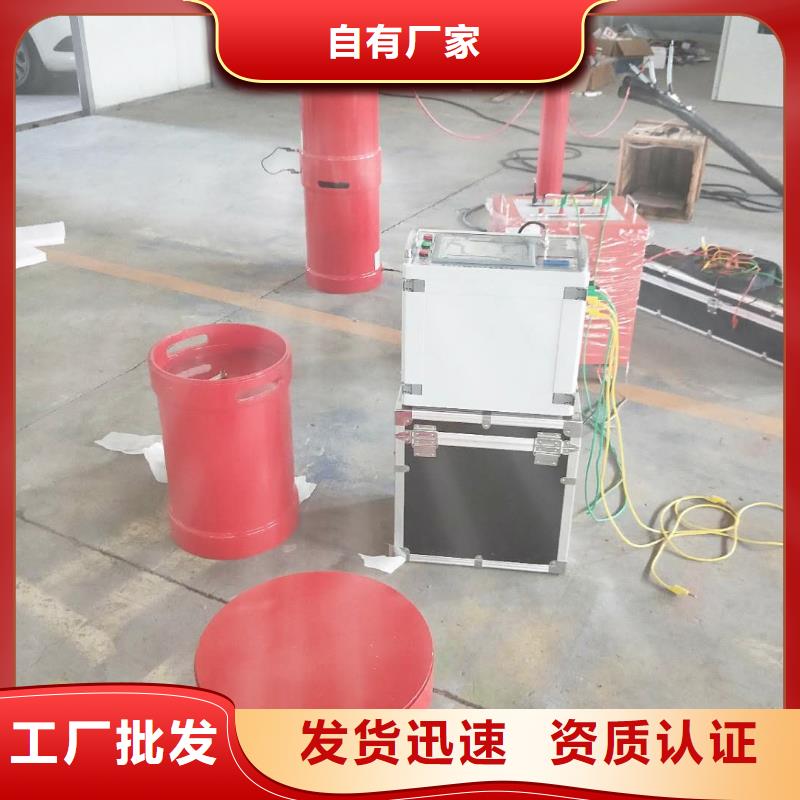

保定變頻串聯諧振耐壓裝置系統的性能特點充分利用我公司在電子測量技術和電磁兼容方面的優勢，完全自主開發設計和生產該套設備所有組成部分包括：變頻電源、激勵變壓器、澆注式高壓電抗器和高精度電容分壓器。4.2.2 具備手動/自動模式、大屏幕顯示、試驗參數設置，并具有自動計時及操作提示功能。4.2.3 具備多項保護功能，如：過壓、過流保護、放電保護、失諧保護等。五、裝置容量確定滿足300mm210kV 電纜交流耐壓試驗，長度1km，電容≤0.37uF試驗頻率30~300Hz試驗電壓U≤22kV。頻率取37Hz試驗電流 I＝2πfCU試 ＝2π×37×0.37×10-6×22×103＝1.9A對應電抗器電感量 L＝1/ω2C＝50H設計二節電抗器，將二節電抗器并聯使用則單節電抗器的參數為22kVA/22kV/1A/100H，裝置總?cè)萘繛?4kVA。結論：裝置容量定為44kVA/22kV，分二節電抗器，電抗器單節為22kVA/22kV/1A/100H，使用電抗器組合能滿足上述被試品的試驗要求。

<保定>天正華意電氣設備有限公司

保定變頻串聯諧振耐壓裝置TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置（一）TH-指生產廠家代碼75指設備能輸出的額定容量，單位為kVA75指設備能輸出的電壓等級，單位為kV；（二）TH-75KVA/75KV/1A 30~300Hz變頻串聯諧振試驗成套裝置技術指標額定輸出電壓： 0～75kV諧振電壓波型正弦波，波形畸變率＜1.0％被試品電流；1A試驗容量 75kVA輸出頻率：30～300Hz工作時間：滿功率輸出下，連續工作時間5min品質因素30～90輸入工作電源 單相220V或三相380V±5％，50Hz環境溫度－15℃～＋40℃相對濕度：＜90RH％，無凝露狀況海拔高度：＜3500m噪聲：≤50dB（三）設備遵循標準《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006《高壓諧振試驗裝置》DL/T 849.6—2004 《電抗器》 GB10229.88《電力設備性試驗規程》DL/T596-1996《耦合電容器和電容分壓器》 IEC358(1990)設備主要配置及技術參數說明

保定變頻串聯諧振耐壓裝置變頻電源工作原理儀器采用ARM和FPGA高速數字信號處理器，實現整個試驗過程的高水平控制，F(xiàn)PGA高速數字信號處理器程實時計算出輸出波形，實時改變波形輸出，實時測量高壓電壓值及變頻器電源主回路參數，并返回測量參數運行狀態給ARM，實時采樣保護信號，快速關閉電源輸出及其波形發生器。三、操作說明通電啟動程序，正常啟動后將進入歡迎界面，見圖3：圖3 – 儀器啟動界面等待兩秒鐘后進入主菜單操作界面，見圖4：圖4 – 儀器主菜單按上下移動光標到選擇的試驗項目上，按“確定”鍵進入選擇項目。1.自動試驗：根據設置的試驗參數和階段參數自動完成掃頻，升壓，耐壓等試驗階段。圖5 – 試驗參數1）．設置試驗參數，見圖5：試驗電壓：試驗過程中可以達到的電壓分壓變比：分壓變壓器的變比激勵變比：激勵變壓器的變比，所設置的變比值與掃頻尋找諧振點有關。當在尋找諧振點時，若出現諧振點還未找到儀器突然斷開的現象時，即可通過改變激勵變壓器的變比（增大或減小），來尋找諧振點。過壓保護：當高壓超過此值時保護，通常不超過試驗電壓的1.1倍過流保護：當電流超過此值時保護掃頻范圍：尋找諧振頻率的范圍，分成20-5550-145140-300三段按鍵上下翻動光標到需要設置的參數上，將旋轉鼠標“電壓”按下選中該參數的位，再次按下往后移動選中的位置（循環），通過左右調節旋轉鼠標“電壓”來改變?cè)撐粎?shù)的值。按“返回”鍵退回上一級菜單或者按“確定”鍵進入下一級設置耐壓階段。

保定變頻串聯諧振耐壓裝置我公司調頻諧振裝置主要功能及其技術特點：1、裝置具有過壓、過流、零位啟動、系統失諧（閃絡）等保護功能，過壓過流保護值可以根據用戶需要整定，試品閃絡時閃絡保護動作并能記下閃絡電壓值，以供試驗分析。2、整個裝置單件重量很輕，便于現場使用。3、裝置具有三種工作模式：全自動模式、手動模式、自動調諧手動升壓模式；方便用戶根據現場情況靈活選擇，提高試驗速度。4、能存儲和異地打印數據，存入的數據編號是數字，方便用戶識別和查找。5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點。6、采用DSP平臺技術，可根據用戶需要增減功能和升級，人機交換界面更為人性化。7、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。8、設備的重量和體積大大減少。串聯諧振裝置中，省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。9、有效改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效防止了諧波峰值對試品的誤擊穿。10、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q，而用并聯諧振或者試驗變壓器做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。11、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃絡電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且不會出現任何恢復過電壓。
